第十五章《電流與電路》測試題含解析-九年級物理全一冊【人教版】

這是一份第十五章《電流與電路》測試題含解析-九年級物理全一冊【人教版】，共13頁。

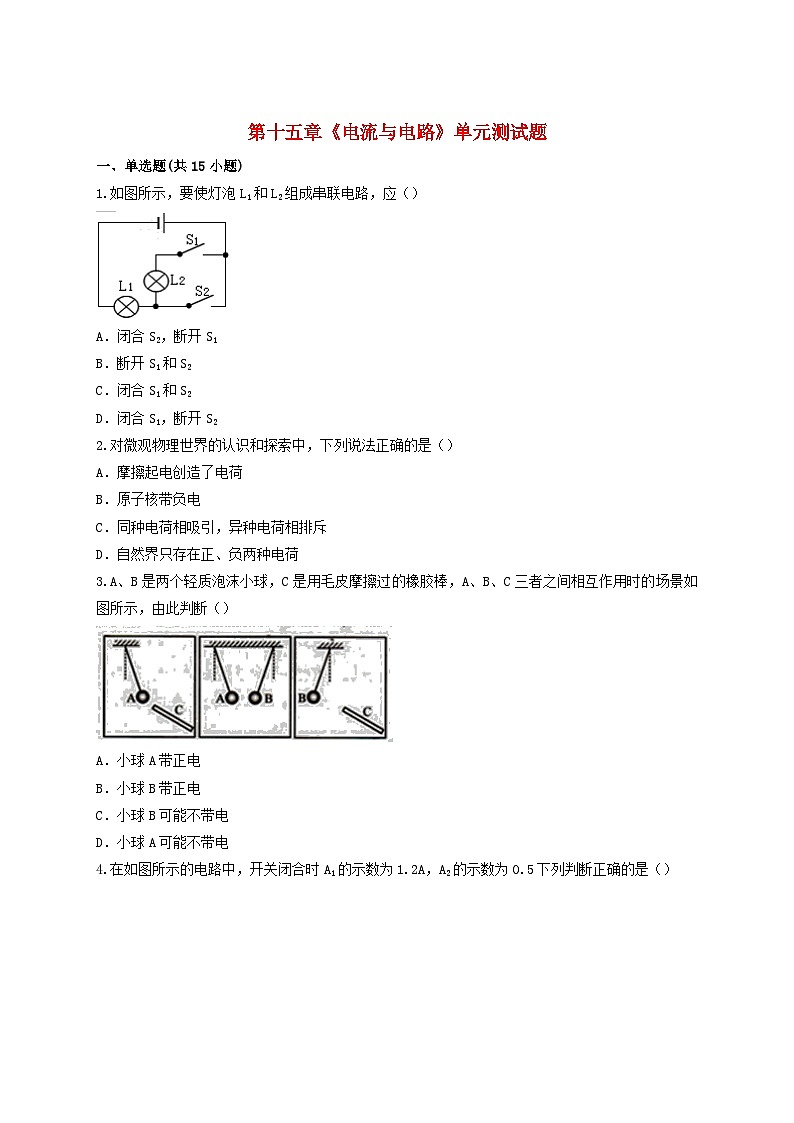

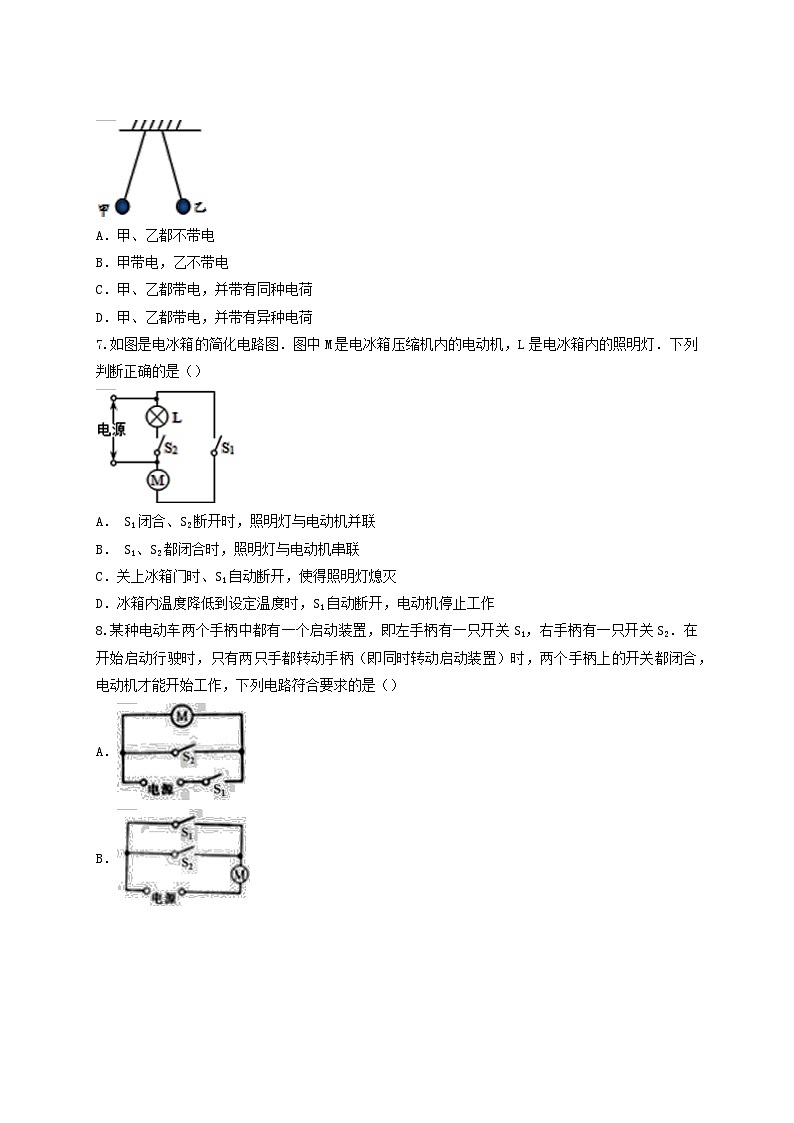

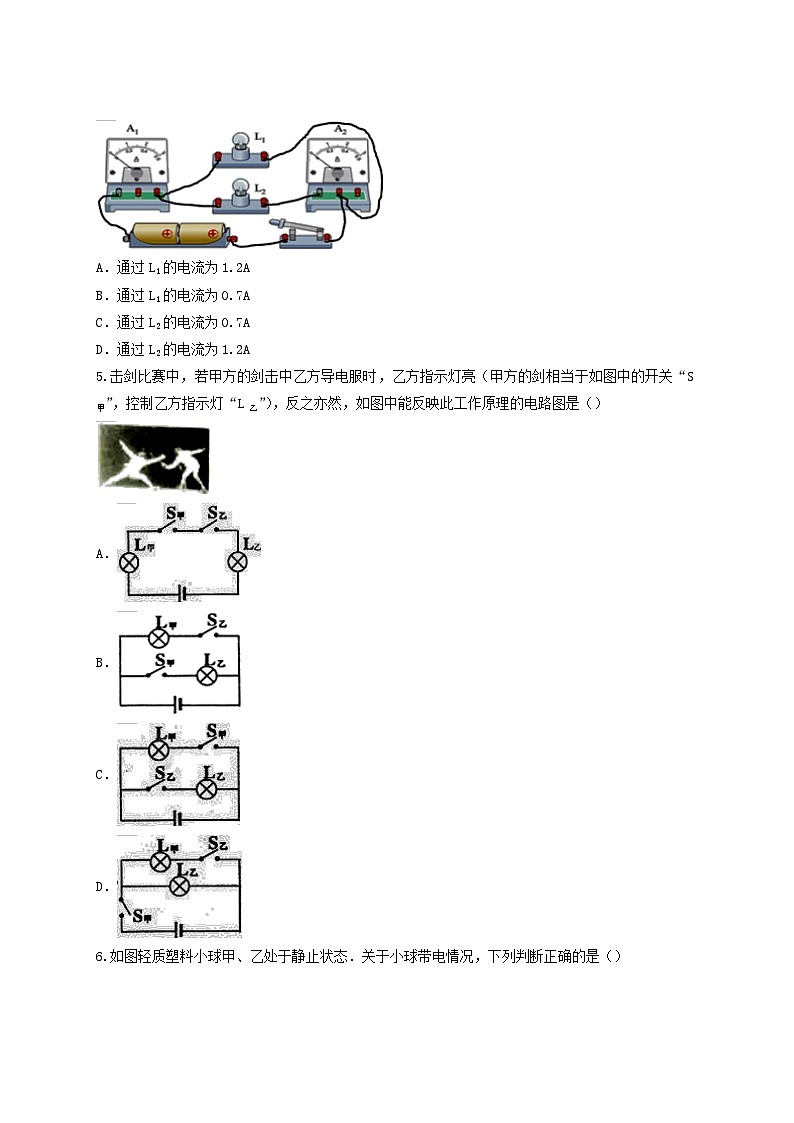

第十五章《電流與電路》單元測試題 一、單選題(共15小題) 1.如圖所示，要使燈泡L1和L2組成串聯電路，應（） A．閉合S2，斷開S1 B．斷開S1和S2 C．閉合S1和S2 D．閉合S1，斷開S2 2.對微觀物理世界的認識和探索中，下列說法正確的是（） A．摩擦起電創造了電荷 B．原子核帶負電 C．同種電荷相吸引，異種電荷相排斥 D．自然界只存在正、負兩種電荷 3.A、B是兩個輕質泡沫小球，C是用毛皮摩擦過的橡膠棒，A、B、C三者之間相互作用時的場景如圖所示，由此判斷（） A．小球A帶正電 B．小球B帶正電 C．小球B可能不帶電 D．小球A可能不帶電 4.在如圖所示的電路中，開關閉合時A1的示數為1.2A，A2的示數為0.5下列判斷正確的是（） A．通過L1的電流為1.2A B．通過L1的電流為0.7A C．通過L2的電流為0.7A D．通過L2的電流為1.2A 5.擊劍比賽中，若甲方的劍擊中乙方導電服時，乙方指示燈亮（甲方的劍相當于如圖中的開關“S甲”，控制乙方指示燈“L乙”），反之亦然，如圖中能反映此工作原理的電路圖是（） A． B． C． D． 6.如圖輕質塑料小球甲、乙處于靜止狀態．關于小球帶電情況，下列判斷正確的是（） A．甲、乙都不帶電 B．甲帶電，乙不帶電 C．甲、乙都帶電，并帶有同種電荷 D．甲、乙都帶電，并帶有異種電荷 7.如圖是電冰箱的簡化電路圖．圖中M是電冰箱壓縮機內的電動機，L是電冰箱內的照明燈．下列判斷正確的是（） A． S1閉合、S2斷開時，照明燈與電動機并聯 B． S1、S2都閉合時，照明燈與電動機串聯 C．關上冰箱門時、S1自動斷開，使得照明燈熄滅 D．冰箱內溫度降低到設定溫度時，S1自動斷開，電動機停止工作 8.某種電動車兩個手柄中都有一個啟動裝置，即左手柄有一只開關S1，右手柄有一只開關S2．在開始啟動行駛時，只有兩只手都轉動手柄（即同時轉動啟動裝置）時，兩個手柄上的開關都閉合，電動機才能開始工作，下列電路符合要求的是（） A． B． C． D． 9.某用電器正常工作時通過的電流大約為4A，該用電器可能是（） A．手機 B．節能燈 C．遙控器 D．電飯鍋 10.依據盧瑟福的原子行星模型理論，在原子中繞核高速旋轉的是（） A．質子 B．中子 C．電子 D．核子 11.下列電路圖中，開關S閉合后，兩個電阻并聯的是（） A． B． C． D． 12.如圖所示是新興街換裝的新路燈，左右燈箱內各有一盞節能燈，兩燈的明暗獨立控制．以下模擬電路與之相符的是（） A． B． C． D． 13.下列電器正常工作時，電流最接近0.2安的是（） A．電飯煲 B．臺燈 C．微波爐 D．空調 14.用金屬棒把帶正電的驗電器A與不帶電的驗電器B連起來，B驗電器也帶正電，這是因為（） A． A中的正電荷轉移到 B． B中的質子轉移到A中 C． B中的電子轉移到A中 D． A中的電子轉移到B中 15.如圖，三個不同的燈泡接在電源上，A1的示數為I1，A2的示數為I2，A3的示數為I3，各表讀數關系正確的是（） A．I1=I2=I3 B．I1=I2+I3 C．I3＞I2＞I1 D．I1＞I2＞I3 二、填空題(共3小題) 16.同學們在連接實物電路時，開關應 ______ ；電流表接入電路時，為了避免電流過大損壞電流表，在不能預先估計電流大小的情況下，要進行 ______ ． 17.圖甲是安裝在木板正面的部分電路，其中a、b、c、d是穿越木板的接線柱，兩個燈座的兩端分別接在兩個接線柱上，安裝兩個相同的小燈泡L1、L2．木板背面的部分接線柱之間有導線相連著，從而使木板正背兩面的電路組成一個完整的電路．閉合開關通電后，兩燈都能正常發光． （1）小明說出了判斷兩燈是串聯還是并聯的正確方法：用手將其中一個小燈泡取掉，若另一燈泡仍發光，則說明兩燈的連接方式是______________，否則是____________． （2）小麗在電源和開關之間串聯接入電流表，閉合開關，兩燈亮，電流表示數如圖乙所示，可初步判斷通過燈L1的電流可能是_________，也可能是_____________． 18.電路圖是指用__________來表示電路連接的圖．常用的元件符號，如代表____________，代表____________，代表__________，代表____________，代表__________． 三、實驗題(共3小題) 19.如圖所示，在封閉盒子上表面有兩個小燈泡和一個開關，它們的連線電路在盒子內，無法看到．已知閉合開關時兩燈均亮，斷開開關時，兩燈均熄滅，這兩個小燈泡是串聯還是并聯的？對此，小可同學認為，可以簡單的驗證一下，請你幫他完成驗證過程：他把其中一個燈泡擰下來，再閉合開關，如果出現________________的現象，說明兩燈是串聯的；如果出現______________的現象，說明兩燈是并聯的．根據分析結果，可以判斷大街上的路燈同時亮起，同是熄滅，它們的連接方式是_______． 20.為探究并聯電路中電流的關系，某同學按如圖所示連接電路；把電流表分別接入到電路中的A、B、C處，測出它們的電流，填入表中；為了防止個別偶然因素的影響，我們可以采用以下兩種方法之一，重復上面實驗步驟． 方法一：改變電源電壓 方法二：更換其中一條支路中的電阻（阻值不同） （1）在拆接電路時，開關必須 ______ ； （2）下面設計的表格中存在的不足之處是： ______ ； （3）表格補充完整后，通過對上面數據的分析，后面兩次實驗是采用方法______（選填“一”或“二”）進行的，可以得出結論：并聯電路干路中的電流等于______ ． 21.驗電器是用來檢驗物體是否帶電的儀器．如圖1所示，將帶電體與驗電器金屬球直接接觸，觀察驗電器金箔是否張開，即可判斷導體是否帶電．導體所帶電荷量越多，驗電器金箔張角越大．某小組同學為了研究帶電體對輕小物體的吸引力大小，他們用驗電器和一個懸掛的輕質小球B進行了圖2所示的實驗．他們讓驗電器的金屬球A帶電，A所帶電荷量的多少可以通過觀察驗電器金箔張角大小來觀察，并將驗電器的A球放到離輕質小球B不同距離處．已知圖2（b）、（d）中，A球與B球初始位置的距離相同，圖2（c）中A球與B球初始位置的距離小于圖2（b）、（d）中兩球初始位置的距離．實驗現象如圖2所示，請根據實驗現象及相關條件，歸納得出初步結論． ①比較圖2中的與可知， ______ ； ②比較圖2中的與可知， ______ ． 四、簡答題(共3小題) 22.如圖所示分別為太陽系和原子結構模型，請你指出兩者之間相似或不同的某一點： 23.如圖是學校實驗室常用的一種電表，請你在仔細觀察后，對它的情況作一個簡單介紹．（介紹出三點） 24.馬路上的路燈，傍晚時同時發亮，天明時同時熄滅，請判斷這些燈是串聯的還是并聯的？你判斷的依據是什么？  答案解析 1.【答案】D 【解析】當閉合S1，斷開S2時，電流從電源正極出發后依次經過兩盞燈泡，則它們是串聯在一起的．故選D． 2.【答案】D 【解析】A.摩擦起電的實質是電子的轉移，電荷的多少沒有變化，所以摩擦起電并沒有創造電荷，故A錯誤； B.原子核帶正電，故B錯誤； C.電荷間的作用規律：同種電荷相排斥，異種電荷相吸引，故C錯誤； D.自然界中只有兩種電荷，即正電荷和負電荷，故D正確． 3.【答案】D 【解析】C是用毛皮摩擦過的橡膠棒，故C帶負電，當靠近A小球是，相互吸引，即說明A可能帶正電，可能不帶電； C靠近B時，發現排斥，即說明B 一定帶負電，故將AB靠近時，AB吸引，B一定是帶電的，故A可能帶正電，也可能不帶電，故選D． 4.【答案】B 【解析】由圖可知，L1與L2并聯，電流表A1測的是干路電流，A2測的是通過L2的電流，則通過L2的電流為0.5A． 題中已知時A1的示數為1.2A，即干路上的電流為1.2A，由并聯電路電流規律：干路電流等于各支路電流之和，通過L1的電流為1.2A-0.5A=0.7A． 5.【答案】B 【解析】當甲方擊中乙方時電路接通，故S甲與乙方指示燈串聯，故S甲與乙方指示燈串聯； 當乙方擊中甲方時電路接通，故S乙與甲方指示燈串聯，故S乙與甲方指示燈串聯； 由此可知：甲方指示燈與乙方指示燈互不影響，所以兩路并聯在電源兩端． 6.【答案】C 【解析】讀圖可知，兩只小球靠近時相互排斥，說明兩只小球一定是帶有同種電荷． 7.【答案】D 【解析】電冰箱中電燈與壓縮機是并聯，冰箱門在電路中相當于一個開關，和照明燈串聯，控制照明燈的工作． A、開關S1閉合、S2斷開時，照明燈不工作，只有電動機工作，故A錯； B、開關S1、S2都閉合時，照明燈L與電動機M并聯，故B錯； C、關上冰箱門時，S2自動斷開，照明燈熄滅，故C錯； C、冰箱內溫度降低到設定溫度時，S1自動斷開，電動機停止工作，這是壓縮機工作的一般原理，故D正確． 8.【答案】C 【解析】由兩個手柄上的開關都閉合電動機才能開始工作可知，兩開關應串聯接在電路中，根據選項可知C符合題意. 9.【答案】D 【解析】該用電器的功率P=UI=220V×4A=880W； A、手機的功率一般不超過10W，不符合題意； B、節能燈的功率在20W左右，不符合題意； C、遙控器的功率一般不超過10W，不符合題意； D、電飯煲的功率在1000W左右，符合題意． 10.【答案】C 【解析】盧瑟福的原子行星模型理論中正電荷集中在原子核，帶負電的電子在原子中繞核高速旋轉． 11.【答案】C 【解析】A、兩個電阻順次連接，因此該電路為串聯電路； B、開關閉合，導線對上邊的電阻短路，只有下面的電阻連入電路．故不符合題意； C、兩個電阻并列連接，因此該電路為并聯電路； D、開關閉合，會對電源短路，燒壞電源，兩個電阻不能工作，故不符合題意． 12.【答案】D 【解析】A、兩燈泡串聯，兩個開關共同控制兩個燈泡，故A不符合題意； B、兩燈泡并聯，S甲控制干路，S乙控制L乙，故B不符合題意； C、兩燈泡串聯，開關S乙控制整個電路，S甲閉合后，L甲會短路，故C不符合題意； D、兩燈泡并聯，S甲控制L甲，S乙控制L乙，故D符合題意． 13.【答案】B 【解析】電飯煲、微波爐的功率約1000W，所以正常工作電流約為： I=PU=1000W220V≈4.5A； 空調的功率更大，所以正常工作電流要大于4.5A； 臺燈的電功率約為40W，正常工作電流約為： I=PU=40W22V≈0.18A,所以選B. 14.【答案】C 【解析】正電荷（質子）在原子核的內部，不會發生轉移．A原來帶正電，用金屬棒將AB連接起來，連接的瞬間，B上帶負電的電子轉移到A上，使B帶上正電荷． 15.【答案】D 【解析】由圖可知三燈泡并聯，A3測通過L3的電流，A2測通過L2和L3的兩個支路電流之和，故一定有：I2＞I3； A1測通過三個燈泡的總電流，故一定有：I1＞I2； 所以，I1＞I2＞I3. 16.【答案】斷開；試觸． 【解析】（1）連接實驗電路時，開關應處于斷開狀態； （2）絕不允許不經過用電器而把電流表直接接到電源的兩極上，否則因為電流過大而燒壞電流表．在不能估測被測電流情況下，可先用大量程進行試觸． 17.【答案】（1）并聯；串聯；（2）0.3A；0.15A（順序可調換） 【解析】（1）用手將其中一個小燈泡取掉，若另一燈泡仍發光，說明兩燈泡互不影響，能獨立工作，兩燈泡是并聯關系，否則是串聯； （2）電流表示數如圖乙所示，電流表的量程是0.6A，每一個小格的示數是0.02A，電流表的讀數為0.3A；如果兩燈串聯，則可判斷出通過燈L1的電流是0.3A；如果兩燈并聯，則通過每一只燈泡的電流為總電流的一半，所以通過燈泡L1的電流也可能是0.15A. 18.【答案】符號；燈泡；電動機；電阻；開關；電池 【解析】能夠準確識別各種電路中常用的符號是進一步學習電學的基礎． 19.【答案】另一燈不亮；另一燈仍亮；并聯 【解析】在串聯電路中，各用電器之間相互影響，閉合開關后，若取下其中一個小燈泡，則另一燈不亮；在并聯電路中，用電器之間互不影響，若取下其中一個燈泡，另一燈不會受到影響；因此，在不拆開桌面的情況下，可以擰下其中的一個燈泡，閉合開關，若另一燈不亮，則說明兩燈是串聯；若另一燈亮，說明兩燈是并聯． 路燈很容易壞，如果串聯在一起，其中任意一盞壞了，其余的路燈都會不能工作；而實際上其中任意一盞壞了，其余的仍能繼續工作，所以路燈是并聯連接． 20.【答案】（1）斷開；（2）缺少了電流的單位；（3）一；各支路電流之和． 【解析】（1）在拆接電路時，開關必須斷開； （2）由表格中的數據記錄可知，存在的不足之處是：缺少了電流的單位； （3）由表中實驗數據可知，第2次與第3次實驗中，電流值與第一次的電流值相比，只是數值上發生了倍數變化，所以后面兩次實驗是通過改變電源電壓進行實驗的； 比較實驗數據，可以得出結論：并聯電路干路中的電流等于各支路電流之和． 21.【答案】①在電荷量相同的情況下，帶電小球與輕小物體間距越小，對輕小物體吸引力越大； ②在距離相同的情況下，帶電小球電荷量越多，對輕小物體吸引力越大． 【解析】：①比較圖2中的與，由于中A球與B球初始位置的距離小于圖2（b）中兩球初始位置的距離，在其它條件相同的情況下，現象是吊小球的細線偏離豎直方向的夾角比較大，說明帶電小球?qū)p小物體吸引力越大．所以，可得結論：在電荷量相同的情況下，帶電小球與輕小物體間距越小，對輕小物體吸引力越大； ②比較圖2中的與，由于A球所帶電荷量比中A球所帶電荷量多，在其它條件相同的情況下，現象是吊小球的細線偏離豎直方向的夾角比較大，說明帶電小球?qū)p小物體吸引力越大．所以，可得結論：在距離相同的情況下，帶電小球電荷量越多，對輕小物體吸引力越大． 22.【答案】相似之處：都質量較小的物體圍繞質量很大的中心物質旋轉； 不同之處：做旋轉運動時所需要的力性質不同，電子繞原子核旋轉依靠的是電荷之間的力，行星繞太陽旋轉的力是萬有引力． 【解析】分別說出原子的結構與太陽系的結構相同點和不同點． 23.【答案】①這是一只電流表； ②有三個接線柱，兩個量程（一個是0～3A，另一個是0～0.6A）； ③量程是0～3A的分度值是0.1A； ④量程是0～0.6A的分度值是0.02A． 【解析】根據電流表的標志符號A、接線柱、量程及分度值進行解答． 24.【答案】因為有時發現某些路燈不亮（壞）了，而其余的燈仍然亮著，各個路燈互不影響，所以街道上的路燈是并聯的． 【解析】串聯電路中電流只有一條通路，如果兩個用電器串聯，其中一個停止工作（壞），另外也不能工作，相互影響； 并聯電路中電流有多條通路，如果兩個用電器并聯，其中一個停止工作（壞），另外仍能工作，互不影響．可以根據串并聯電路的特點進行判斷.
