高中化學人教版 (2019)選擇性必修1第一節 原電池課文配套ppt課件

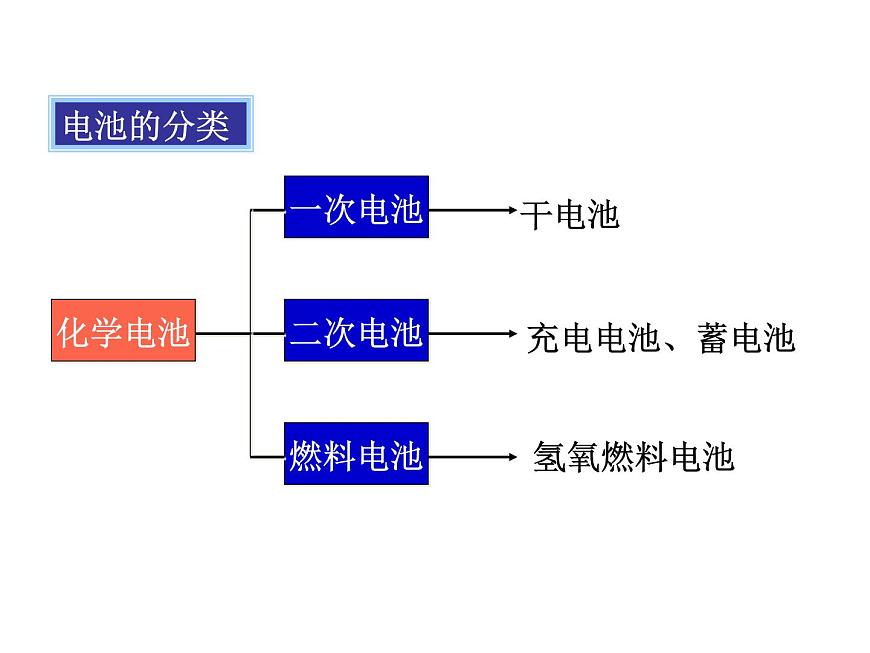

這是一份高中化學人教版 (2019)選擇性必修1第一節 原電池課文配套ppt課件，共35頁。PPT課件主要包含了學習目標，新課引入，電池的分類，化學電池，一次電池，二次電池，燃料電池，干電池，蓄電池，氫氧燃料電池等內容，歡迎下載使用。

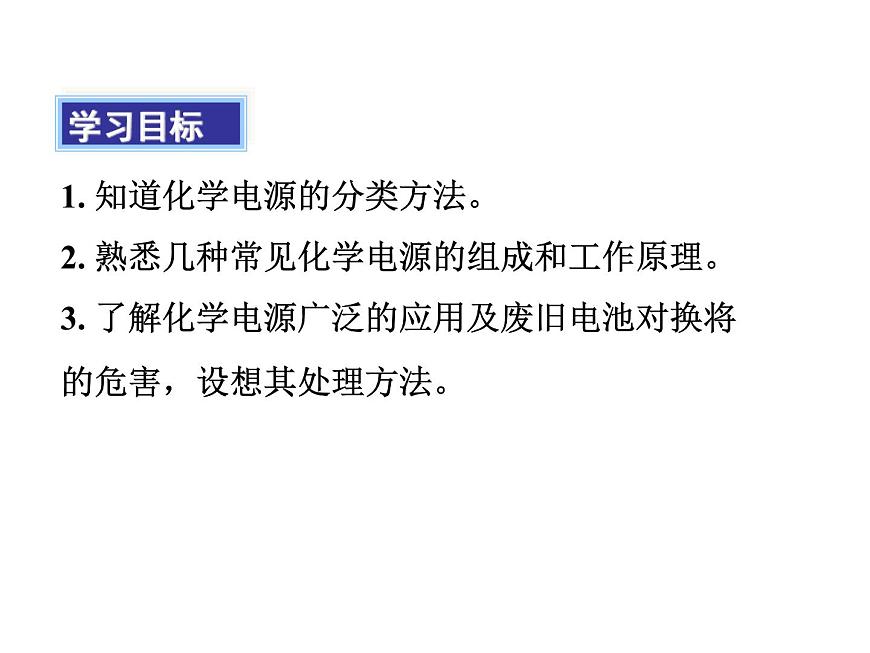

1. 知道化學電源的分類方法。2. 熟悉幾種常見化學電源的組成和工作原理。3. 了解化學電源廣泛的應用及廢舊電池對換將的危害，設想其處理方法。

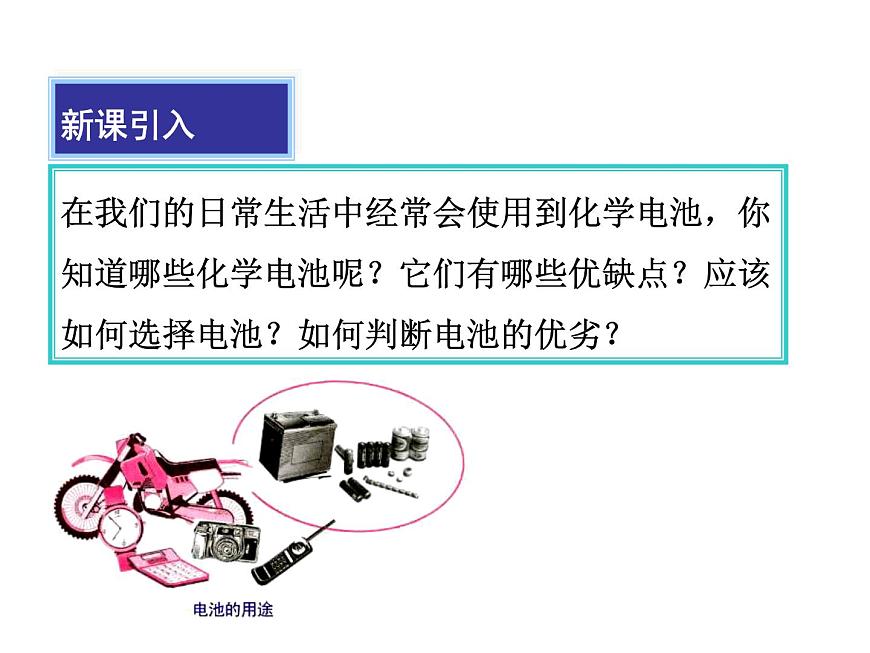

在我們的日常生活中經常會使用到化學電池，你知道哪些化學電池呢？它們有哪些優缺點？應該如何選擇電池？如何判斷電池的優劣？

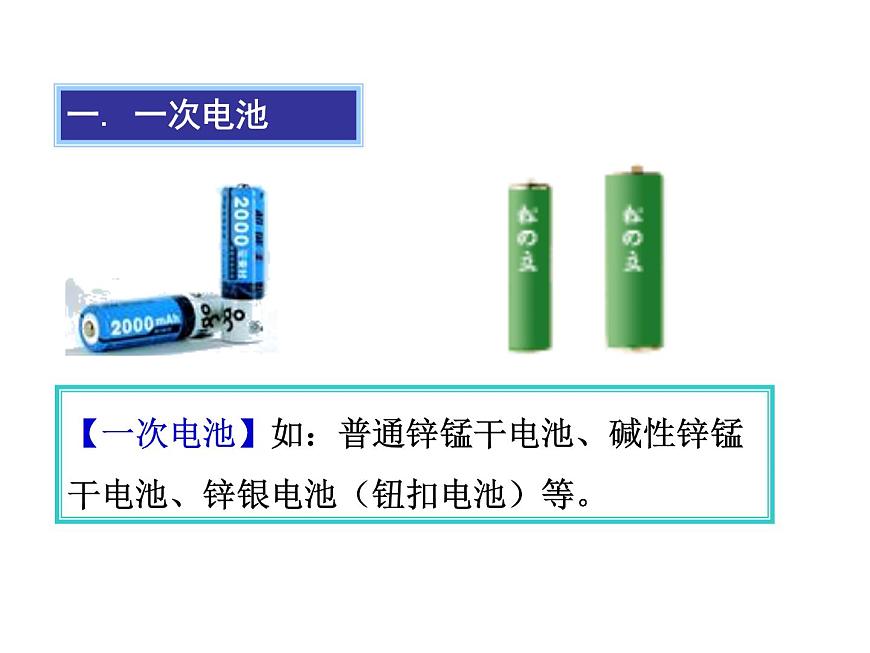

【一次電池】如：普通鋅錳干電池、堿性鋅錳干電池、鋅銀電池（鈕扣電池）等。

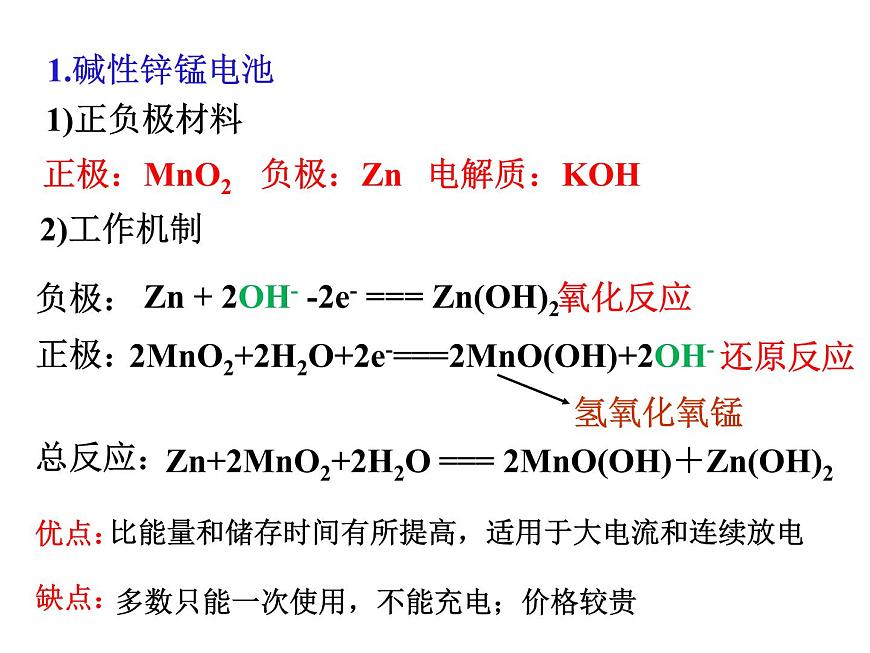

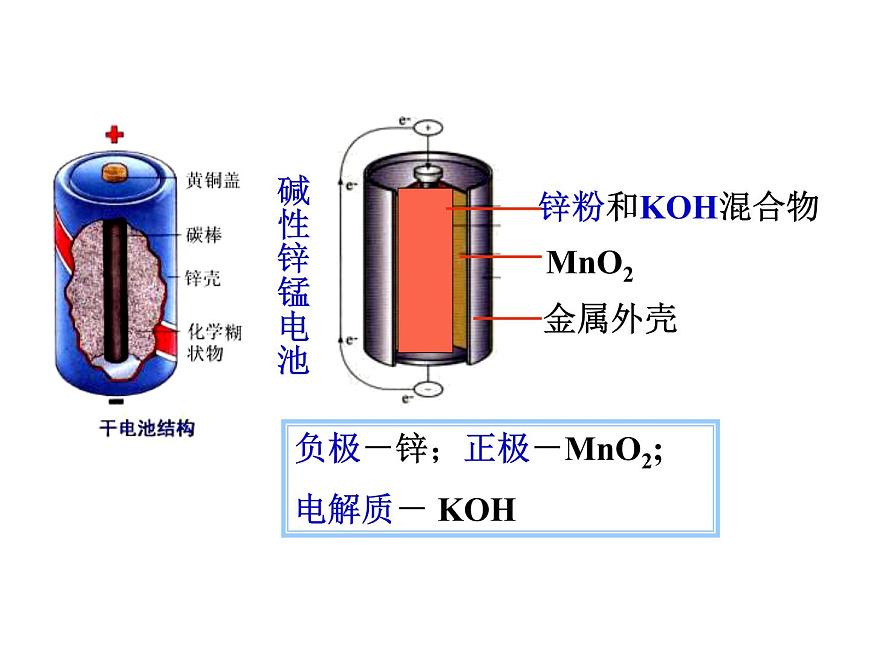

負極－鋅；正極－MnO2;電解質－ KOH
Zn + 2OH- -2e- === Zn(OH)2
2MnO2+2H2O+2e-===2MnO(OH)+2OH-
Zn+2MnO2+2H2O === 2MnO(OH)＋Zn(OH)2
多數只能一次使用，不能充電；價格較貴
比能量和儲存時間有所提高，適用于大電流和連續放電

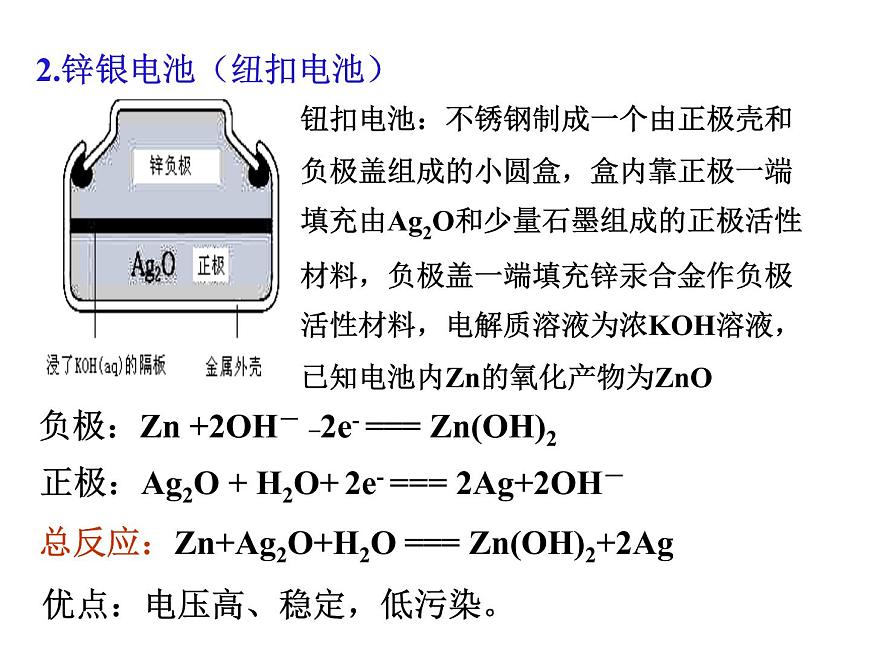

2.鋅銀電池（紐扣電池）
正極：Ag2O + H2O+ 2e- === 2Ag+2OH－
負極：Zn +2OH－ _2e- === Zn(OH)2
總反應：Zn+Ag2O+H2O === Zn(OH)2+2Ag
鈕扣電池：不銹鋼制成一個由正極殼和負極蓋組成的小圓盒，盒內靠正極一端填充由Ag2O和少量石墨組成的正極活性材料，負極蓋一端填充鋅汞合金作負極活性材料，電解質溶液為濃KOH溶液，已知電池內Zn的氧化產物為ZnO
優點：電壓高、穩定，低污染。
鋰亞硫酰氯電池(Li-SOCl2)：8Li+3SOCl2==6LiCl+Li2SO3+2S負極： ；正極： 。
用途：質輕、高能(比能量高)、高工作效率、高穩定電壓、工作溫度寬、高使用壽命，廣泛應用于軍事和航空領域。
8Li-8e- === 8Li+
3SOCl2+8e- === 6Cl-+SO32-+2S
【二次電池】既可充電又可放電。如：鉛酸蓄電池、手機鋰電池等。
正極材料上涂有棕褐色的PbO2，負極材料是海綿狀的金屬鉛，兩極浸在H2SO4溶液中。寫出電極反應式。
電解質：H2SO4溶液
鉛酸蓄電池為典型的可充電電池，其電極反應分為放電和充電兩個過程。
鉛酸蓄電池的電壓正常情況下保持2?0 V，當電壓下降到1?85 V時，即停止放電，而需要將蓄電池進行充電。目前汽車上使用的電池，有很多是鉛酸蓄電池。由于它的電壓穩定，使用方便、安全、可靠，價格低廉。缺點是比能量低，笨重。
Pb(s) + SO42- (aq)-2e- === PbSO4 (s)
PbO2(s)+4H+(aq)+SO42-(aq)+2e-===2PbSO4(s)+2H2O(l)
Pb(s)+PbO2(s)+2H2SO4(aq) === 2PbSO4(s)+2H2O(l)
鉛酸蓄電池充電的反應則是上述反應的逆過程
PbSO4 (s) +2e- === Pb(s) + SO42- (aq)
2PbSO4 (s)+2H2O(l) -2e- === PbO2(s) + 4H+(aq) + SO42-(aq)
Pb(s)+PbO2(s)+2H2SO4(aq) 2PbSO4(s)+2H2O(l)
2PbSO4(s)+2H2O(l) === Pb(s)+PbO2(s)+2H2SO4(aq)
鉛酸蓄電池的充放電過程：
鋰離子電池具有質量小、體積小、儲存和輸出能量大等特點，是多種便攜式電子設備（如智能手機、筆記本電腦等）和交通工具（如電動汽車、電動自行車等）的常用電池。
工作機制：負極：LixCy－xe－===xLi++Cy 正極：Li1-xCO2+ xLi++ xe－=== LiCO2總反應：LixCy +Li1-xCO2=== LiCO2+Cy
放電時，鋰離子由石墨中脫嵌移向正極，嵌入鈷酸鋰晶體中；充電時，鋰離子從鈷酸鋰晶體中脫嵌，由正極回到負極，嵌入石墨中。這樣在放電、充電時，鋰離子往返于電池的正極、負極之間，完成化學能與電能的相互轉化。
練一練1：堿性電池具有容量大、放電電流大的特點，因而得到廣泛應用。鋅—錳堿性電池以氫氧化鉀溶液為電解液，電流總反應式為：Zn?s?＋2MnO2?s?＋H2O?l? === Zn?OH?2?s?＋Mn2O3?s?下列說法錯誤的是（ ）A? 電池工作時，鋅失去電子B? 電池正極電極反應式為：2MnO2?s?＋H2O?l?＋2e? === Mn2O3?s?＋2OH??aq?C? 電池工作時，電子由正極通過外電路流向負極D? 外電路中每通過0?2 ml電子，鋅的質量理論上減小6?5 g
隨著社會的進步，科技的發展，燃料電池由于其“綠色”，越來越受到人們的關注。
燃料電池是一種連續將燃料和氧化劑的化學能直接轉換成電能的化學電池。電池的電極本身不包含活性物質，只是一個催化轉化元件。工作時，燃料和氧化劑連續地由外部供給，在電極上不斷地進行反應，生成物不斷地被排除，于是電池就連續不斷地提供電能。清潔、能量轉換率高的特點。
氫氧燃料電池，烴、肼、甲醇、氨、煤氣燃料電池……
2H2 - 4e- === 4H+
O2 + 4H+ + 4e- === 2H2O
O2 + 2H2O + 4e- === 4OH-
2H2 +4OH-- 4e- === 4H2O
2H2 - 4e- +2O2－ === 2H2O
O2 + 4e- === 2O2－
O2 + 4H+ + 4e- === 2H2O
①氧化劑與還原劑在工作時不斷補充； ②反應產物不斷排出； ③能量轉化率高(超過80%)，普通的只有30%，有利 于節約能源。 缺點：體積較大、附屬設備較多 優點：能量轉換率高、清潔、對環境好 其它燃料電池：烴、肼、甲醇、氨、煤氣燃料電池……
1. 燃料電池的規律：
2. 燃料電池與前幾種電池的差別：
①燃料做負極，助燃劑氧氣為正極 ②電極材料一般不參加化學反應，只起傳導電子的作用。
書寫電極反應式應注意以下幾點：
1．電極反應是一種離子反應，遵循書寫離子反應的所有規則（如“拆”、“平”）；
2．將兩極反應的電子得失數配平后，相加得到總反應，總反應減去一極反應即得到另一極反應；
負極發生氧化反應：還原劑-ne- ===氧化產物
正極發生還原反應：氧化劑+ne- ===還原產物
電極反應是指還原劑（或氧化劑）失（或得）電子后生成在溶液中穩定存在微粒的過程。
4．酸性溶液中缺氧來自水生成H+，堿性溶液缺氧來自O(shè)H-生成水；
3．O2-在溶液不能獨立存在，在酸性溶液中結合H+生成H2O，在堿性溶液中結合水生成OH-；
5．負極失電子所得氧化產物和正極得電子所得還原產物，與溶液的酸堿性有關（如＋4價的C在酸性溶液中以CO2形式存在，在堿性溶液中以CO32－形式存在）。
練一練2：航天技術上使用的氫氧燃料電池具有高能、輕便、無污染的優點。氫氧燃料電池有酸式和堿式兩種，它們放電時的總反應都可以表示為2H2+O2 === 2H2O，酸式電池中電解質是酸，其負極反應可表示為2H2-4e- === 4H+ ，則其正極反應式為_(kāi)_____________ _。堿式電池的電解質是堿，其正極反應式為O2+2H2O+4e- === 4OH-，則其負極反應可表示為 。
O2+4e-+4H+ === 2H2O
2H2-4e-+4OH- === 4H2O
練一練3：氫氣是燃料電池最簡單的燃料，雖然使用方便，卻受到價格和來源的限制。常用的燃料往往是某些碳?xì)浠衔?，如：甲烷、汽油等。?qǐng)寫出將圖中氫氣換成甲烷時所構成的甲烷燃料電池中a極的電極反應式： ，此時電池內總的反應式 ： 。
CH4+10OH- - 8e- === CO32- +7H2O
CH4+2O2+2KOH===K2CO3+3H2O
1.電池中含有大量的重金屬、酸、堿等物質。
2.一粒小小的鈕扣電池可污染600立方米水，相當于一個人一生的飲水量；一節一號電池爛在地里，能使一平方米的土地失去利用價值，并造成永久性公害。?
廢舊電池中的有色金屬是寶貴的自然資源，如果能回收再利用這些廢舊電池，不僅可以減少對我們生存環境的破壞，而且也是對資源的節約。
掌握每一類典型電池的正負極、電極反應；了解每一類電池的優缺點；對其它電池有初步的認識
1.銀鋅電池廣泛用作電子儀器的電源，它的充電和放電過程可以表示為：在此電池放電時，負極上發生反應的物質是 （　?。〢．Ag B．Zn(OH)2 C．Ag2O 　　 D．Zn
2.航天技術上使用一種氫氧燃料電池，它具有高能輕便不污染等優點．該電池總的化學方程式為：2H2+O2 === 2H2O；其負極變化過程可表示為_(kāi)_____＿＿＿＿＿；其正極變化過程可表示為_(kāi)_____＿＿＿＿＿＿＿。
2H2－4e- === 4H+
O2＋4H＋＋4e- === 2H2O
3.銀鋅蓄電池是一種高能電池，它的兩極材料分別為鋅和氧化銀，電解質溶液為KOH溶液，放電時它的正、負兩極的電極反應式如下：Zn+2OH--2e- === Zn(OH)2 Ag2O+H2O+2e- === 2Ag+2OH-下列判斷正確的是 （? ?。?A．鋅為負極，氧化銀為正極 　B．鋅為正極，氧化銀為負極 C．原電池工作時，負極區溶液pH增大 　　D．原電池反應的化學方程式為：　　Zn+Ag2O+H2O === Zn(OH)2+2Ag
4. 銀鋅電池（鈕扣式電池）的兩個電極分別是由氧化銀與少量石墨組成的活性材料和鋅汞合金構成，電解質為氫氧化鉀溶液，電極反應為 Zn＋2OH－－2e- === ZnO＋H2O；Ag2O＋H2O＋2e- === 2Ag＋2OH－ ；總反應為：Ag2O＋Zn === 2Ag＋ZnO，下列判斷正確的是（ ）
A. 鋅為正極，Ag2O為負極B. 鋅為負極，Ag2O為正極C. 原電池工作時，負極區pH減小D. 原電池工作時，負極區pH增大
