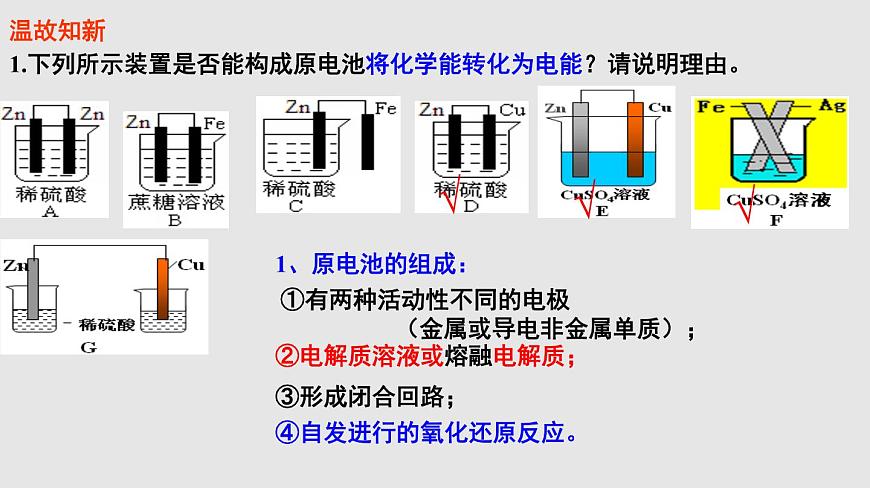

溫故知新1.下列所示裝置是否能構成原電池將化學能轉化為電能？請說明理由。
①有兩種活動性不同的電極 （金屬或?qū)щ姺墙饘賳钨|(zhì)）；
②電解質溶液或熔融電解質；
④自發進行的氧化還原反應。
Zn + Cu2+ = Cu + Zn2+
現象：銅片表面附著紅色固體，電流表指針偏轉。

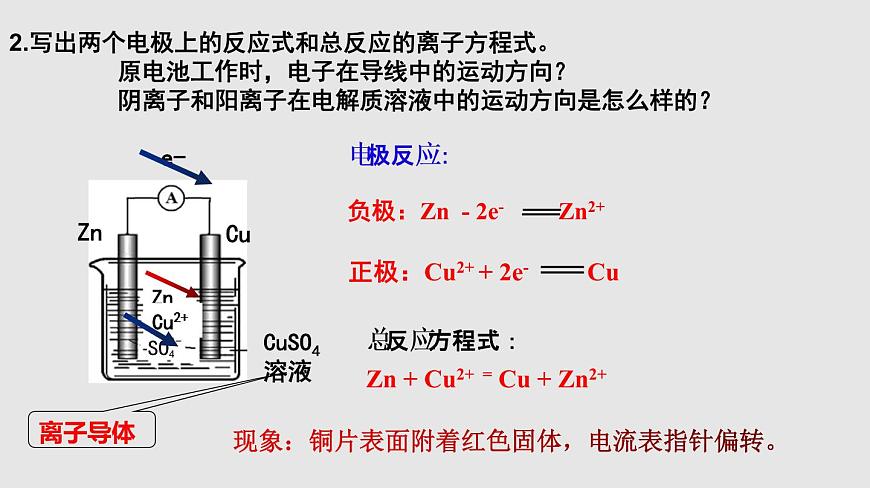

2.寫出兩個電極上的反應式和總反應的離子方程式。 原電池工作時，電子在導線中的運動方向？ 陰離子和陽離子在電解質溶液中的運動方向是怎么樣的？

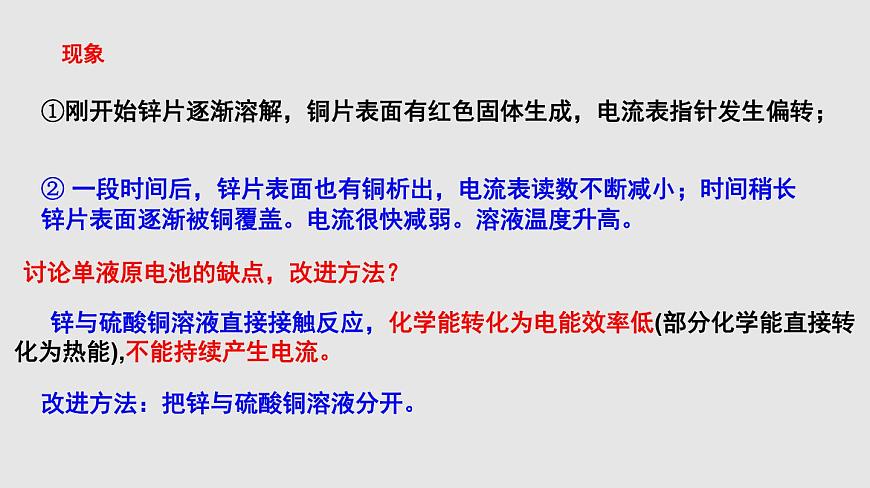

①剛開始鋅片逐漸溶解，銅片表面有紅色固體生成，電流表指針發生偏轉；
討論單液原電池的缺點，改進方法？
② 一段時間后，鋅片表面也有銅析出，電流表讀數不斷減??；時間稍長鋅片表面逐漸被銅覆蓋。電流很快減弱。溶液溫度升高。
鋅與硫酸銅溶液直接接觸反應，化學能轉化為電能效率低(部分化學能直接轉化為熱能),不能持續產生電流。
改進方法：把鋅與硫酸銅溶液分開。

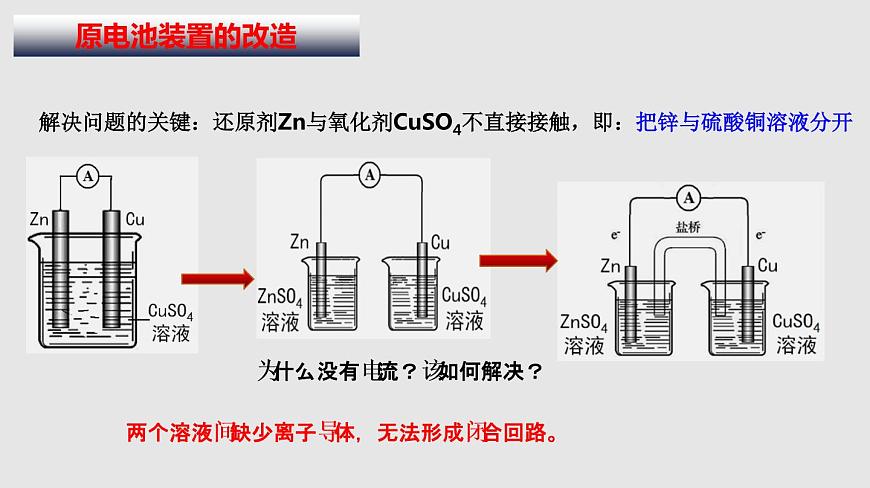

解決問題的關鍵：還原劑Zn與氧化劑CuSO4不直接接觸，即：把鋅與硫酸銅溶液分開
兩個溶液間缺少離子導體，無法形成閉合回路。
為什么沒有電流？該如何解決？
鹽橋中一般裝有飽和的KCl溶液和瓊脂制成的膠凍;膠凍的作用是防止管中溶液流出;K+和Cl-能在膠凍內自由移動。
這種用鹽橋連接的原電池也叫雙液原電池
a.連接內電路，形成閉合回路；b.平衡兩側的電荷，K+→正極，Cl-→負極 ,使原電池不斷產生電流。
隔離氧化劑和還原劑，不同區域?qū)崿F(xiàn)電子定向移動，產生持續、穩定的電流
電極反應：負極：正極：總反應：
Cu2++2e- =Cu
Zn－2e- =Zn2+
Zn + Cu2+= Zn2+ + Cu
有鹽橋的原電池工作示意圖
加入鹽橋后由兩個半電池組成的原電池工作原理：
負極半電池：還原性強的材料作負極，失電子被氧化
外電路：電子由負極經導線流向正極
正極半電池：電解質溶液中氧化性強的離子在正極得電子被還原
內電路中：溶液中電解質電離出的陰陽離子定向移動與兩極之間通過鹽橋構成閉合回路。
改進后的原電池裝置有哪些優點？
2、提高了能量轉化率（化學能→電能）；
3、有效避免了電極材料與電解質溶液的直接反應， 能夠防止裝置中化學能的自動釋放（自放電）,增加了原電池的使用壽命。
1、離子在鹽橋中作定向移動，減少了離子的混亂，使離子移動更加有序，能夠產生持續穩定的電流；
【啟示】氧化劑和還原劑不直接接觸也能發生反應。
雙液原電池解決了電池自損耗的問題，能產生持續、穩定的電流。
ZnSO4溶液、鹽橋、CuSO4溶液
原電池原理是將氧化反應和還原反應分開進行，還原劑在負極上失去電子發生氧化反應，電子通過導線流向正極，氧化劑在正極上得到電子發生還原反應。
正極得電子數目=負極失電子數目
(1)原電池中電流的方向是負極→導線→正極(　　)(2)原電池中負極發生的反應是還原反應(　　)(3)鋅銅原電池中電子由鋅電極經過電解質溶液流向銅電極(　　)(4)在原電池中陽離子移向正極，陰離子移向負極(　　)(5)原電池的正極一定是化學性質不活潑的金屬(　　)
如圖是某同學設計的原電池裝置：(1)電極Ⅰ上發生__________(填反應類型)，作_______________(填電極名稱)。
(2)電極Ⅱ的電極反應式為_________________。(3)該原電池的總反應式為__________________________。(4)鹽橋中裝有含氯化鉀飽和溶液的瓊膠，其作用是_______________________________________。
Cu－2e－===Cu2＋
2Fe3＋＋Cu===Cu2＋＋2Fe2＋
衡電荷(答案合理即可)
2.下列有關圖甲和圖乙的敘述不正確的是
A.均發生了化學能轉化為電能的過程B.Zn和Cu既是電極材料又是反應物C.工作過程中，電子均由Zn電極經導線流向Cu電極D.相同條件下，圖乙比圖甲的能量利用效率高
