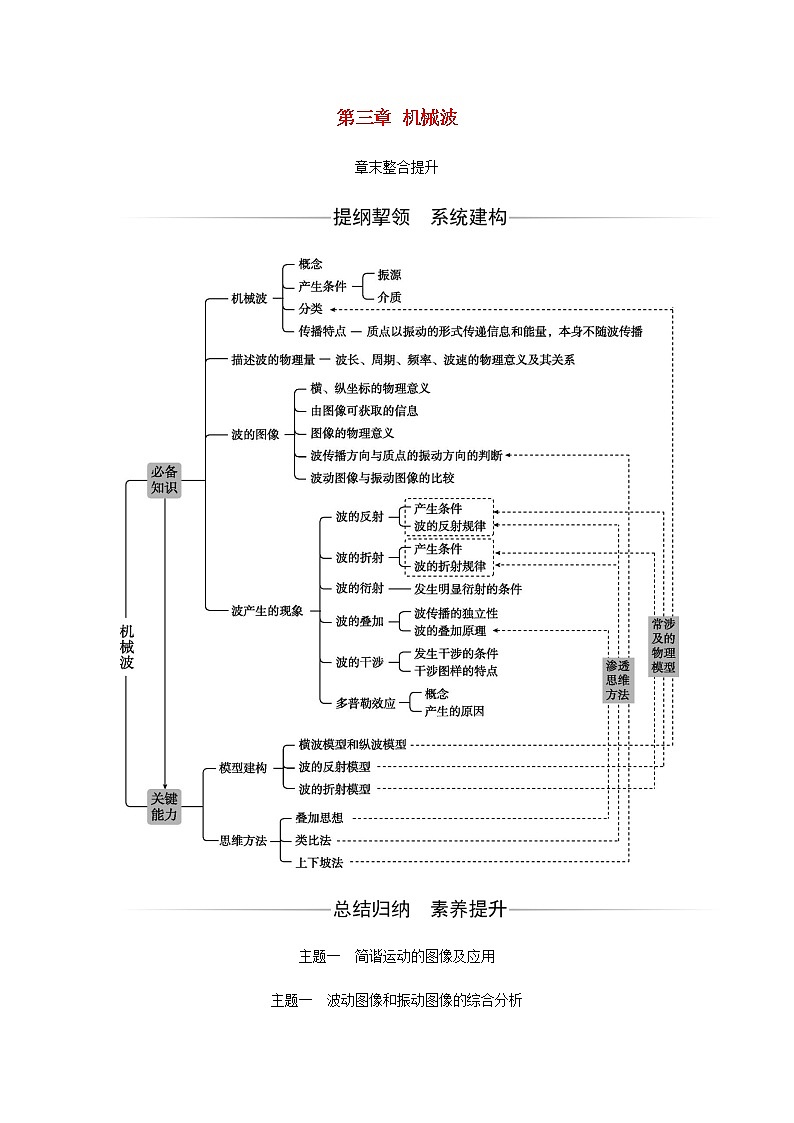

新人教版高中物理選擇性必修第一冊第三章機械波章末整合提升含解析

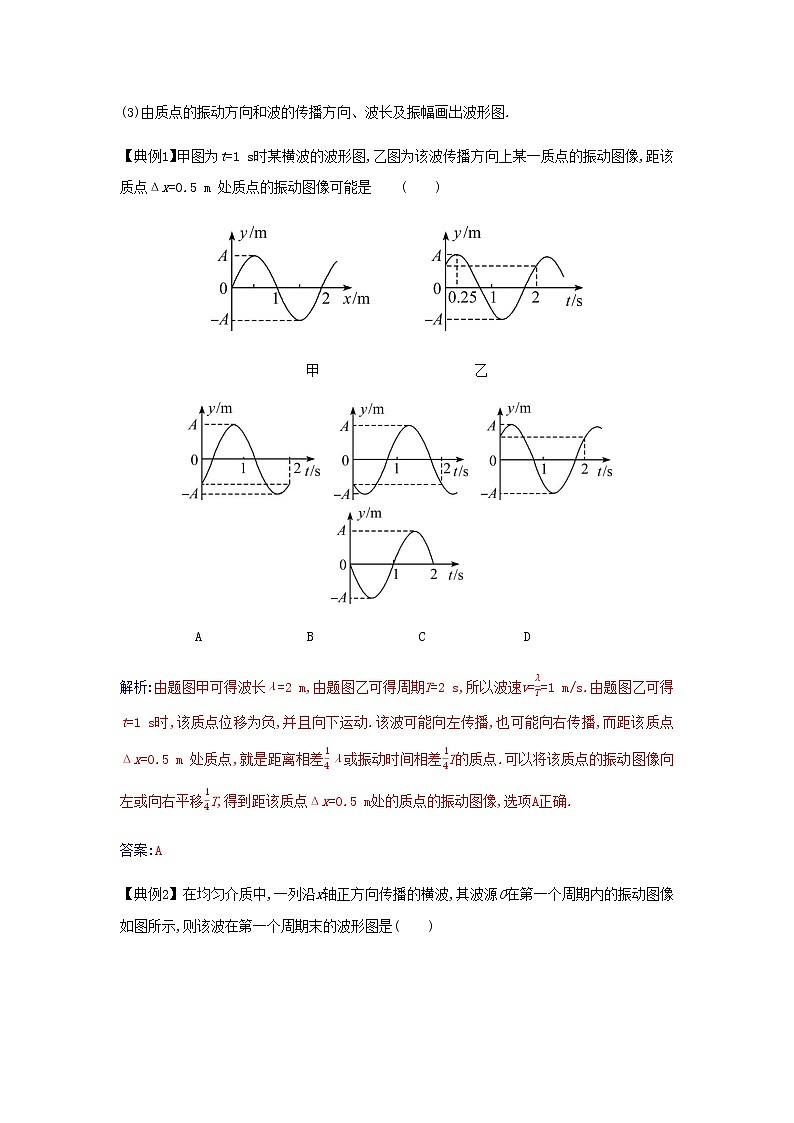

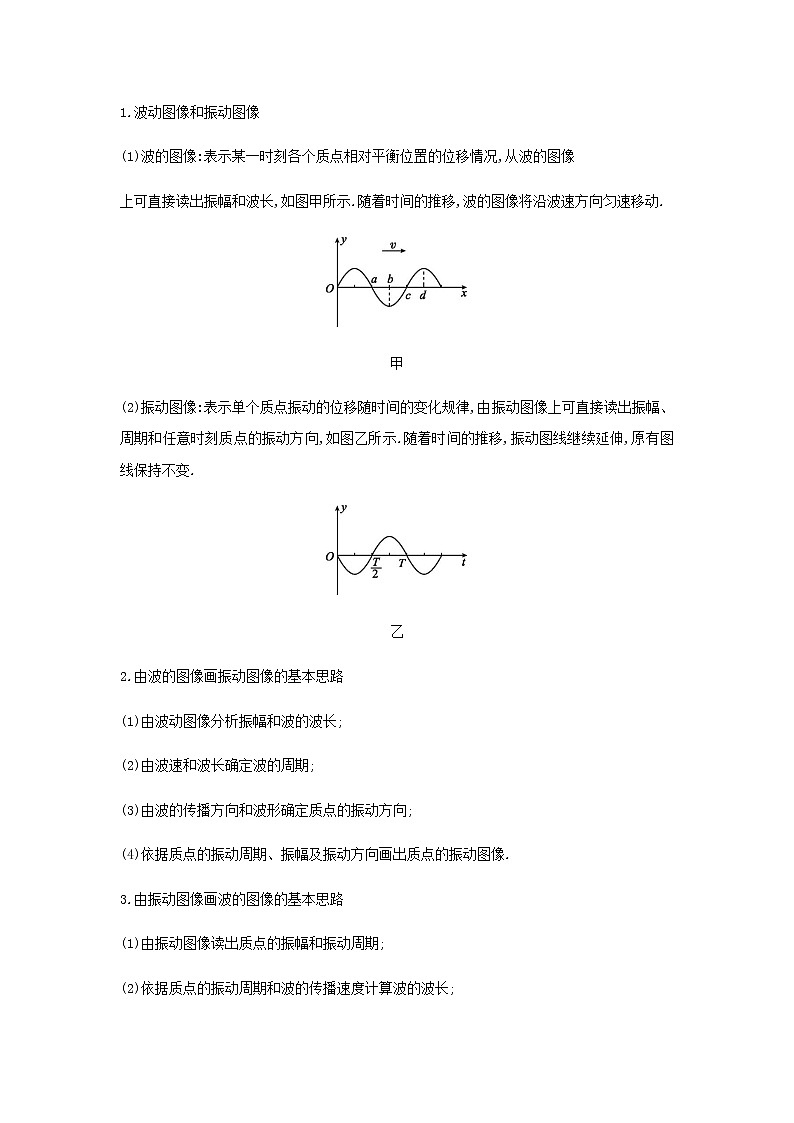

第三章 機械波章末整合提升主題一　簡諧運動的圖像及應用主題一　波動圖像和振動圖像的綜合分析1.波動圖像和振動圖像(1)波的圖像:表示某一時刻各個質點相對平衡位置的位移情況,從波的圖像上可直接讀出振幅和波長,如圖甲所示.隨著時間的推移,波的圖像將沿波速方向勻速移動.甲(2)振動圖像:表示單個質點振動的位移隨時間的變化規律,由振動圖像上可直接讀出振幅、周期和任意時刻質點的振動方向,如圖乙所示.隨著時間的推移,振動圖線繼續延伸,原有圖線保持不變.乙2.由波的圖像畫振動圖像的基本思路(1)由波動圖像分析振幅和波的波長;(2)由波速和波長確定波的周期;(3)由波的傳播方向和波形確定質點的振動方向;(4)依據質點的振動周期、振幅及振動方向畫出質點的振動圖像.3.由振動圖像畫波的圖像的基本思路(1)由振動圖像讀出質點的振幅和振動周期;(2)依據質點的振動周期和波的傳播速度計算波的波長;(3)由質點的振動方向和波的傳播方向、波長及振幅畫出波形圖.【典例1】甲圖為t=1 s時某橫波的波形圖,乙圖為該波傳播方向上某一質點的振動圖像,距該質點Δx=0.5 m 處質點的振動圖像可能是????????????? (    )        甲                      乙      A               B               C              D解析:由題圖甲可得波長λ=2 m,由題圖乙可得周期T=2 s,所以波速v==1 m/s.由題圖乙可得t=1 s時,該質點位移為負,并且向下運動.該波可能向左傳播,也可能向右傳播,而距該質點Δx=0.5 m 處質點,就是距離相差λ或振動時間相差T的質點.可以將該質點的振動圖像向左或向右平移T,得到距該質點Δx=0.5 m處的質點的振動圖像,選項A正確.答案:A【典例2】在均勻介質中,一列沿x軸正方向傳播的橫波,其波源O在第一個周期內的振動圖像如圖所示,則該波在第一個周期末的波形圖是(    )         A              B              C               D解析:由振動圖像可知波源開始振動的方向沿y軸負方向,則在一個周期末開始振動的質點,其振動方向沿y軸負方向,所以選項A、C錯誤;由振動圖像可知,波源后半個周期振動的幅度較大,根據波的傳播特點,選項B錯誤,選項D正確.答案:D【典例3】(多選)圖甲為一列簡諧橫波在t=0.10 s時刻的波形圖,P是平衡位置在x=1.0 m處的質點,Q是平衡位置在x=4.0 m處的質點;圖乙為質點Q的振動圖像.下列說法正確的是????????????? (    )      甲                    乙A.在t=0.10 s時,質點Q向y軸正方向運動B.在t=0.25 s時,質點P的加速度方向沿y軸正方向C.從t=0.10 s到t=0.25 s,該波沿x軸負方向傳播了6 mD.從t=0.10 s到t=0.25 s,質點P通過的路程為30 cm解析:由y-t圖像可知,t=0.10 s時質點Q沿y軸負方向運動,選項A錯誤;由y-t圖像可知,波的振動周期T=0.2 s,由y-x圖像可知λ=8 m,波速v==40 m/s,根據振動與波動的關系知波沿x軸負方向傳播,波在 0.10 s 到0.25 s內傳播的距離Δx=vΔt=6 m,選項C正確;t=0.25 s時,質點P的位移沿y軸負方向,而回復力、加速度方向沿y軸正方向,選項B正確;Δt=0.15 s=T,質點P在其中的T內通過的路程為20 cm,在剩下的T內包含了質點P通過最大位移的位置,其路程小于10 cm,因此在Δt=0.15 s內質點P通過的路程小于30 cm,選項D錯誤.答案:BC
主題二　波動問題的多解1.波動問題多解的原因機械波傳播過程中在時間和空間上的周期性、傳播方向的不確定性、質點振動方向的不確定性都是造成波動問題多解的原因.2.波動問題多解的類型(1)由于波的傳播方向不確定而導致多解:若根據題中條件無法確定波的傳播方向,在解題時要注意考慮波的傳播方向可以有兩個.(2)由于波的時間周期性而導致多解:波的時間周期性是指每經過一個周期T,同一質點振動狀態相同,波的形狀也相同;每經過半個周期,質點振動狀態相反,波的形狀也相反.因此在波的傳播過程中,經過整數倍周期時,波形圖相同.(3)由于波的空間周期性而導致多解:波的空間周期性是指每經過一個波長λ,波的形狀相同,質點振動狀態也相同;每經過半個波長,波的形狀相反,質點振動狀態也相反.因此,在波的傳播方向上距離為波長整數倍的質點振動情況相同.(4)兩質點間關系不確定形成多解:在波的傳播方向上,如果兩個質點間的距離不確定或者二者相位之間關系不確定,就會形成多解.若不能聯想到所有可能的情況,就會出現漏解.3.解決波的多解問題的思路(1)首先找出造成多解的原因,比如考慮傳播方向的雙向性,可先假設波向右傳播,再假設波向左傳播,分別進行分析.(2)根據周期性列式,若題目給出的是時間條件,則列出t=nT+Δt(n=0,1,2,…)進行求解,若給出的是距離條件,則列出x=nλ+Δx(n=0,1,2,…)進行求解.(3)根據需要進一步求波速v=或v==λf.【典例4】(多選)一列簡諧橫波沿x軸正方向傳播,t時刻波形圖如圖中的實線所示,此時波剛好傳到P點,t+0.6 s時刻的波形如圖中的虛線所示,A、B、C、P、Q是介質中的質點.下列說法正確的是????????????? (    )A.這列波的波速可能為50 m/sB.質點A在這段時間內通過的路程一定小于30 cmC.質點C在這段時間內通過的路程可能為60 cmD.若周期T=0.8 s,則在t+0.5 s時刻,質點B、P的位移相同解析:由波形圖可知波長λ=40 m,且0.6 s=nT+T(n=0,1,2,…),解得周期T= s(n=0,1,2,…).當n=0時,T=0.8 s,波速v==50 m/s,選項A正確.由傳播方向沿x軸正方向可知質點A在t時刻向上運動,當n=0時,T=0.8 s,質點A在這段時間內通過的路程小于30 cm;當n=1時,T= s,質點A在這段時間內通過的路程大于30 cm,選項B錯誤.若n=1,則T= s,波傳播到C點所用時間為T,0.6 s=,質點C振動的時間為 T-T=T,在這段時間內質點C通過的路程則為6A=60 cm,選項C正確.若T=0.8 s,則t+0.5 s時刻,質點B、P的位移均為負值,大小相等,選項D正確.答案:ACD【典例5】在如圖所示的波的圖像中,實線是一列簡諧橫波在某一時刻的波形圖,虛線是經過t=0.2 s后的波形圖,求這列波的波速.解析:由波形圖可知此波的波長為λ=4 m.因題中沒有說明,也沒有給出波是向哪個方向傳播的條件,故此波可能沿x軸正方向傳播,也可能沿x軸負方向傳播.當波沿x軸正方向傳播時n+T=0.2 s,所以v==(20n+5) m/s(n=0,1,2,…),當波沿x軸負方向傳播時n+T=0.2 s,所以v==(20n+15) m/s(n=0,1,2,…).答案:波向x軸正方向傳播時,傳播速度為(20n+5) m/s(n=0,1,2,…)波向x軸負方向傳播時,傳播速度為(20n+15) m/s(n=0,1,2,…)
