2020-2021學年3 電阻：導體對電流的阻礙作用多媒體教學ppt課件

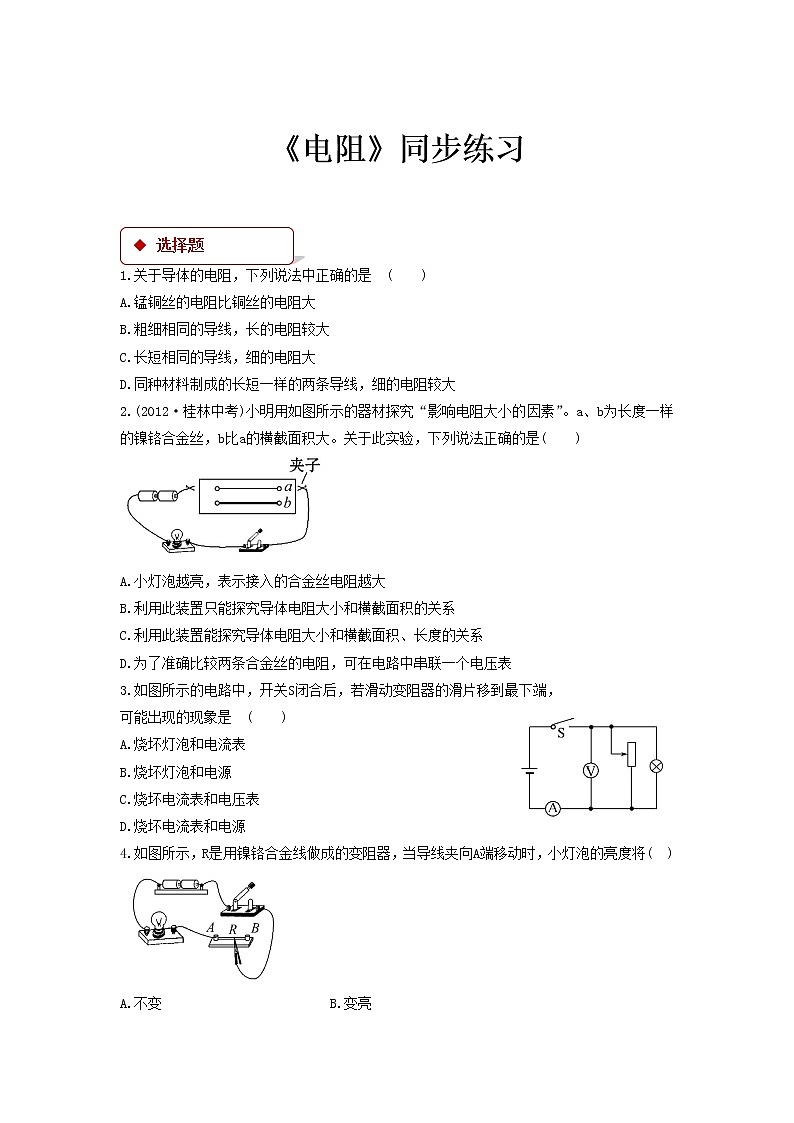

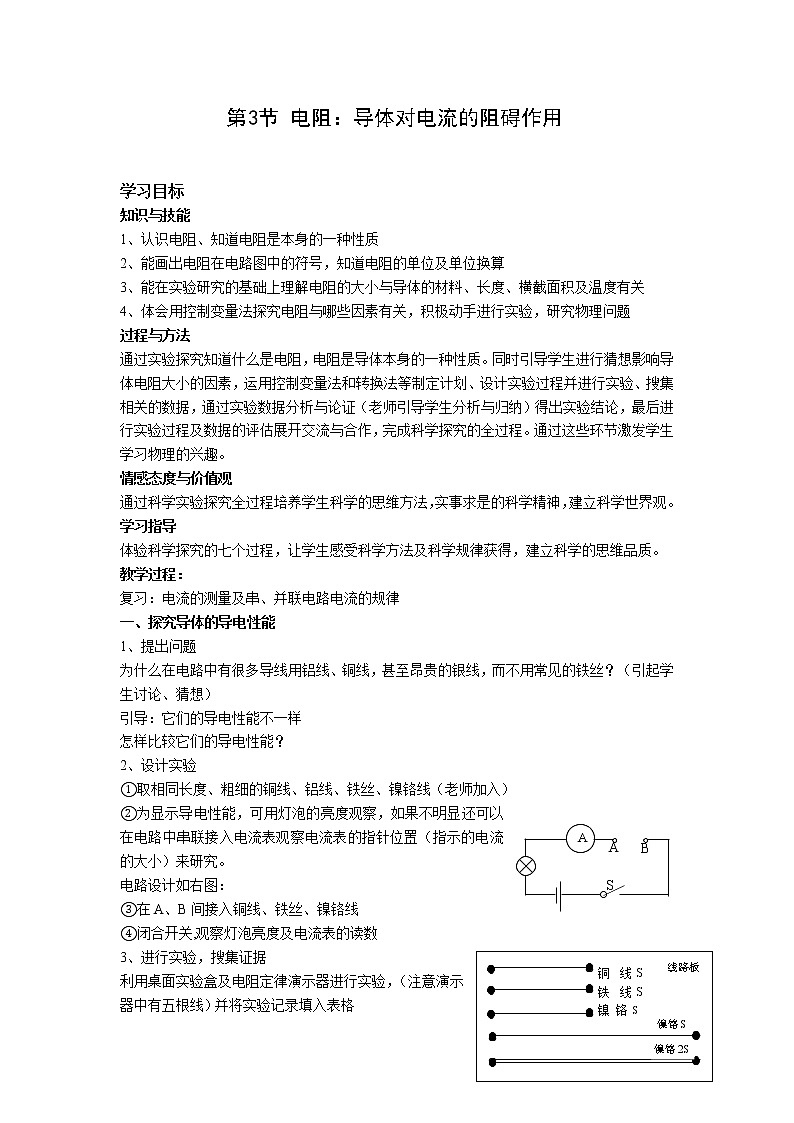

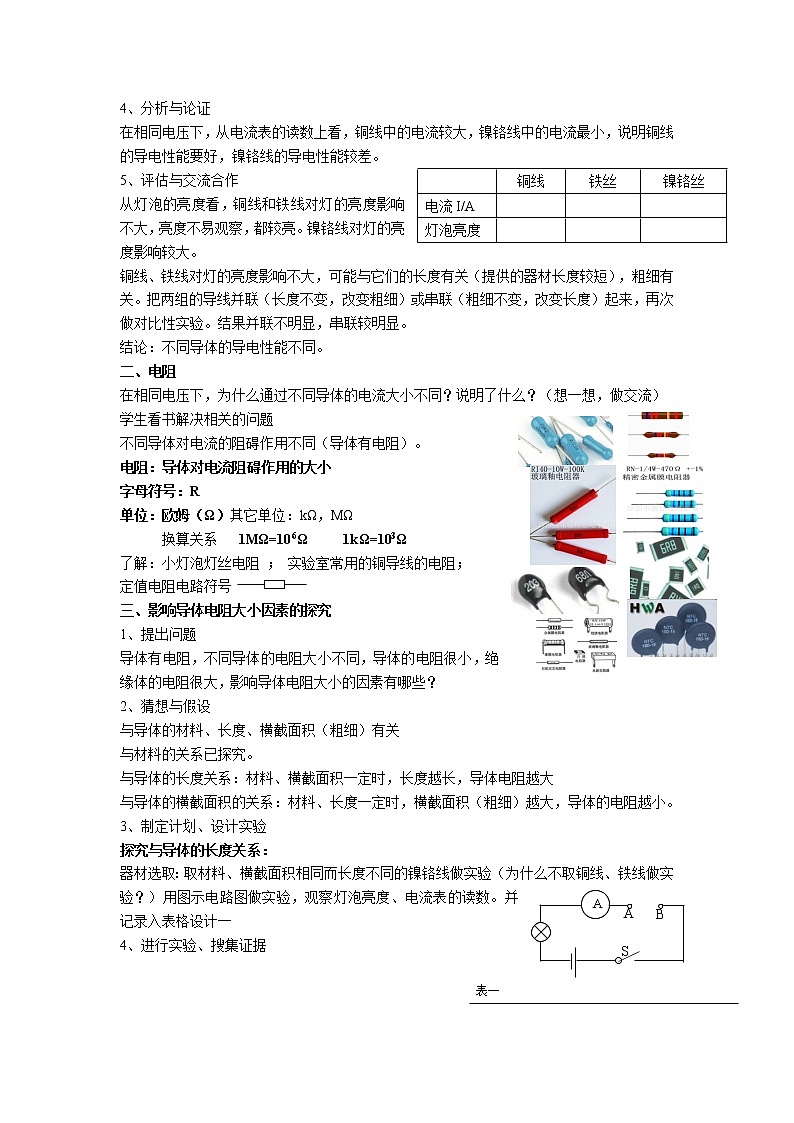

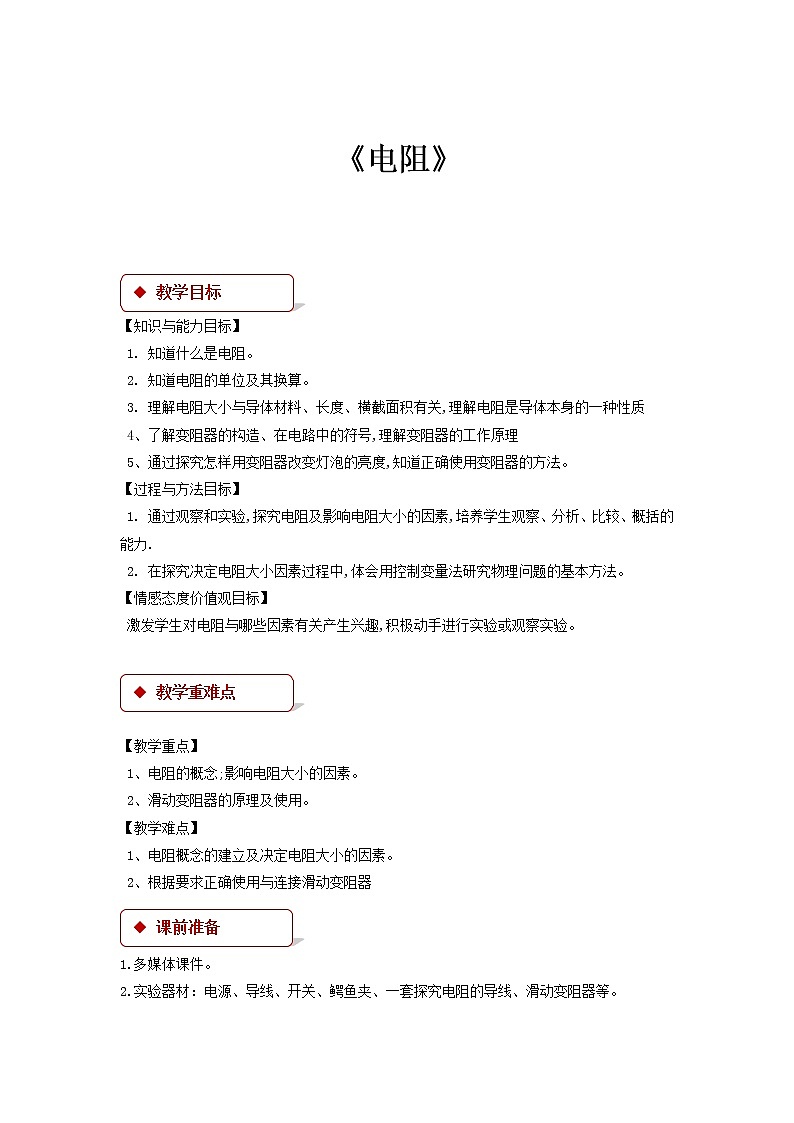

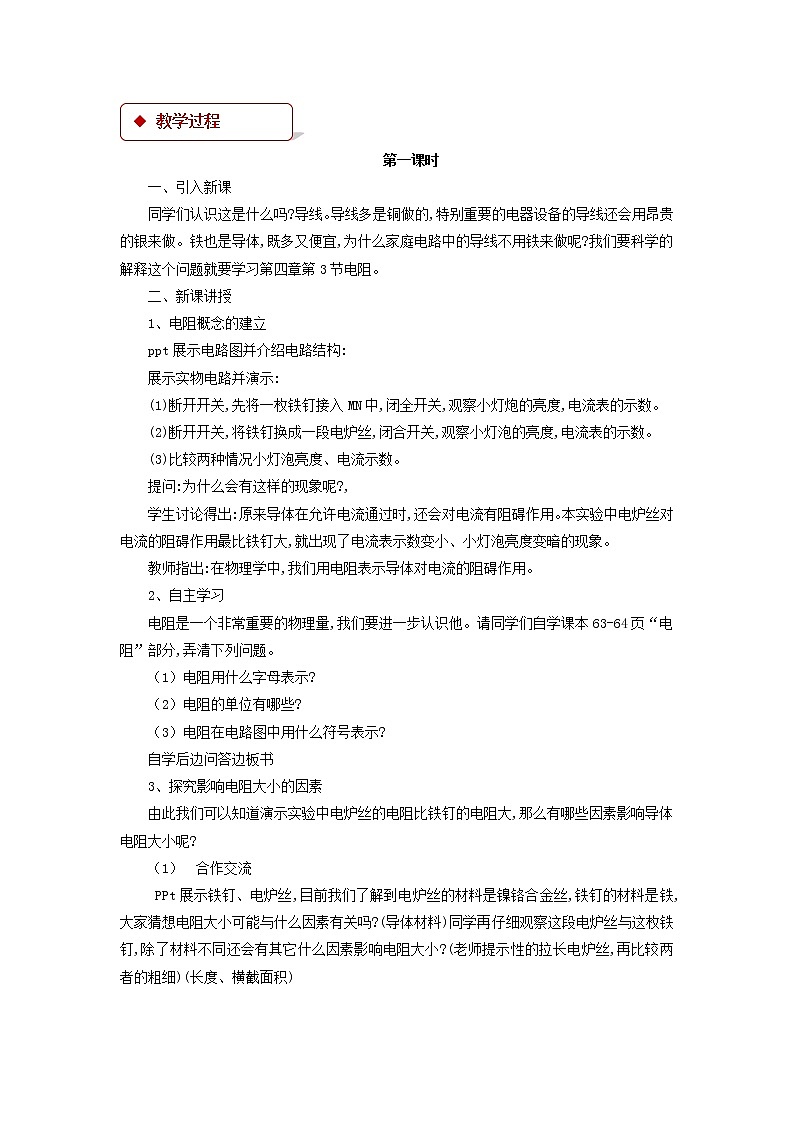

這是一份2020-2021學年3 電阻：導體對電流的阻礙作用多媒體教學ppt課件，文件包含教學課件《電阻》教科ppt、教學設計《電阻》教科doc、同步練習《電阻》教科doc、導學案《電阻》教科docx等4份課件配套教學資源，其中PPT共45頁， 歡迎下載使用。
大街上車太多就會發生堵塞

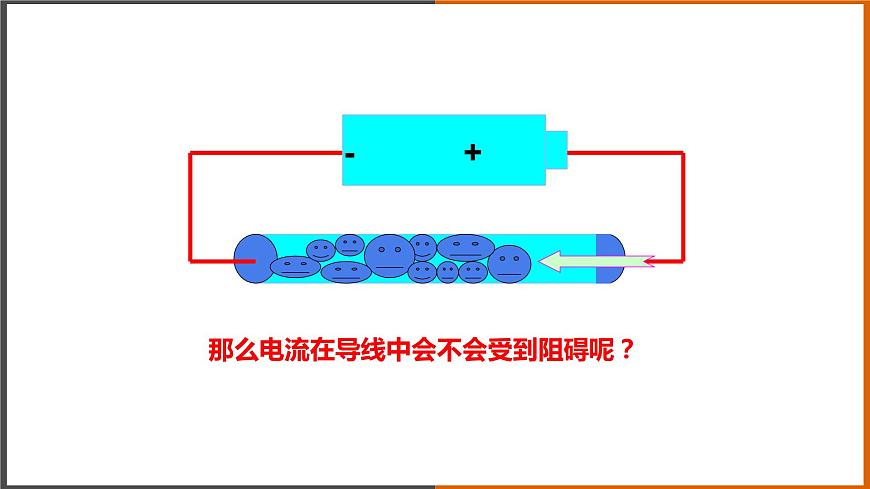

那么電流在導線中會不會受到阻礙呢？

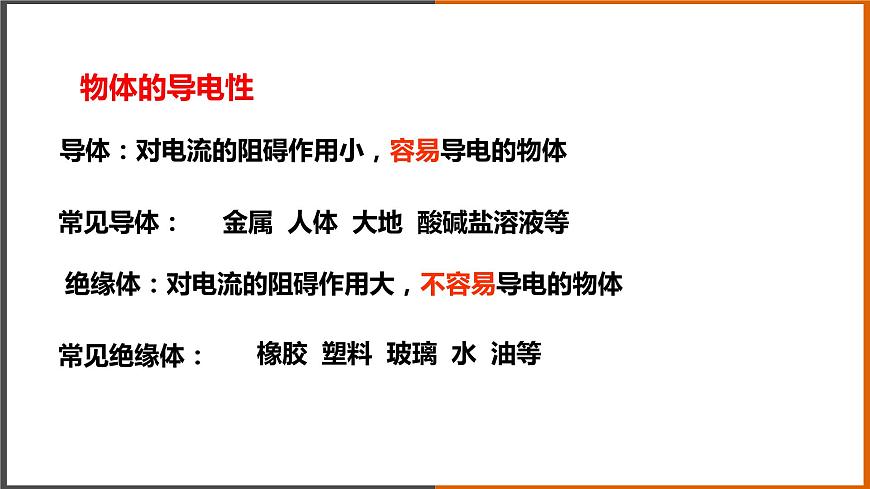

導體：對電流的阻礙作用小，容易導電的物體
絕緣體：對電流的阻礙作用大，不容易導電的物體
金屬 人體 大地 酸堿鹽溶液等
橡膠 塑料 玻璃 水 油等

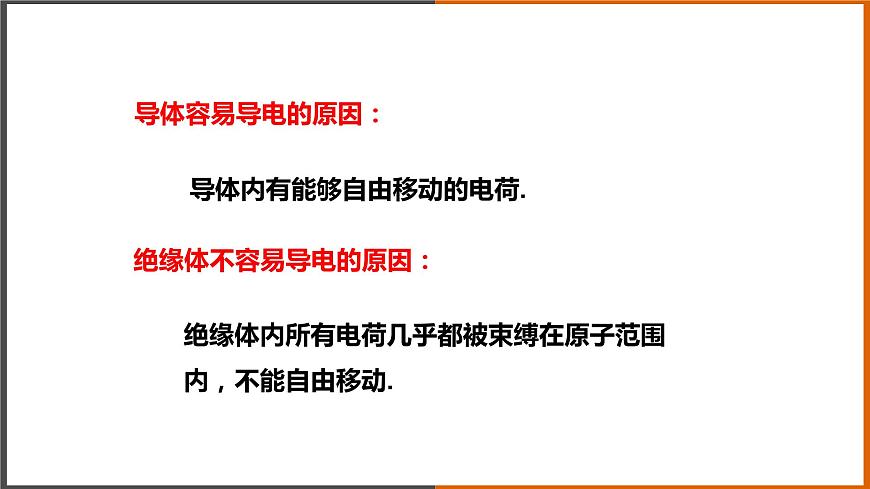

絕緣體不容易導電的原因：
導體內有能夠自由移動的電荷.
絕緣體內所有電荷幾乎都被束縛在原子范圍內，不能自由移動.

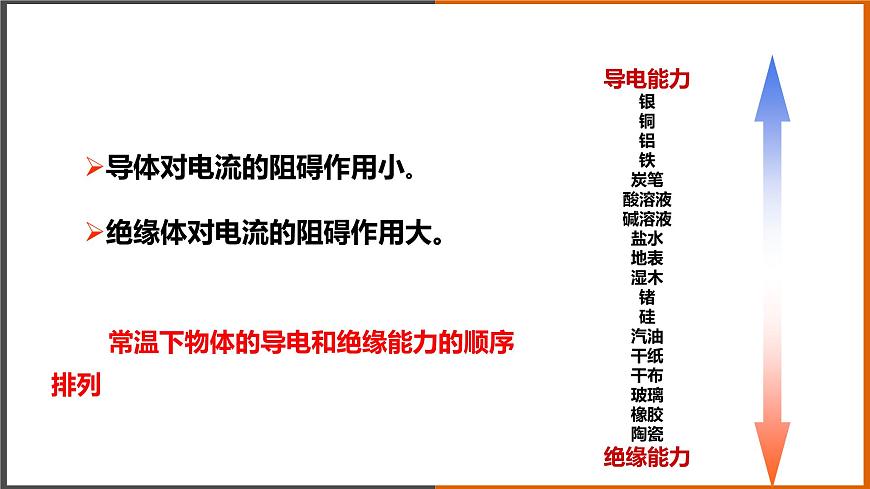

導體對電流的阻礙作用小。絕緣體對電流的阻礙作用大。
導電能力銀銅鋁鐵炭筆酸溶液堿溶液鹽水地表濕木鍺硅汽油干紙干布玻璃橡膠陶瓷絕緣能力
常溫下物體的導電和絕緣能力的順序排列

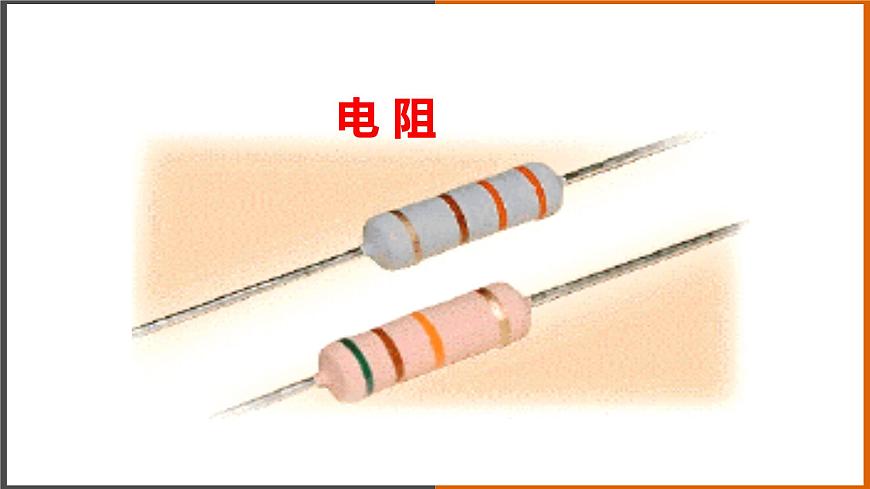

1、電阻：表示導體對電流阻礙作用的大小。
2、導體的電阻通常用字母R表示，電阻的單位是歐姆，簡稱歐，符號是Ω。
3、如果導體兩端的電壓是1V，通過的電流是1A，這段導體的電阻就是1 Ω。
一、電阻的大小和單位：
歐姆(GergSimnOhm,1787～1854年)是德國物理學家。生于巴伐利亞埃爾蘭根城。歐姆定律及其公式的發現，給電學的計算，帶來了很大的方便。人們?yōu)榱思o念他，將電阻的單位定為歐姆，簡稱“歐”。 1854年7月，歐姆在德國曼納希逝世。
影響導體電阻大小的因素可能有 、 、 、 等。
材料　 粗細　 長度　 溫度
你會選擇哪兩根導體做實驗？
探究導體電阻與材料的關系。
實驗結果：長度、粗細相同的導體，電阻大小與材料有關。
控制的不變量有 、 、 。
探究導體電阻與長度的關系
1．探究導體電阻與長度的關系。
控制的不變量有＿ ＿、＿ ＿、 ＿＿。
實驗結果： 材料、粗細相同的導體，長度越大，電阻＿＿。
探究導體的電阻與粗細的關系
探究導體的電阻與橫截面積的關系
控制的不變量有＿ ＿、 、 ＿ 。
實驗結果：材料、長度相同的導體，橫截面積越大，電阻＿＿。
在20℃時，長1米，橫截面積1毫米2 的各種材料的電阻(歐姆)
從表格中你發現了什么？
大多數導體溫度越高，電阻越大，溫度越低，電阻越小。
學了本節課你有哪些收獲？
任務一：用鉛筆芯改變燈泡的亮度
思考： 這樣做為什么能改變燈泡的亮度？
電阻絲太長不方便操作，怎樣才能讓它更方便呢？
認識滑動變阻器各部分的名稱
猜一猜各部分代表滑動變阻器的哪部分？
4選2理論上有哪幾種接法？
探究方法： 利用你們設計的作品： （1）嘗試任務卡上的接線方式 （2）判斷該接線方式接入的電阻絲部分 （3）移動滑片判斷接入電阻絲長度的變化 （4）判斷接入電阻大小的變化
任務二：探究滑動變阻器的連接
滑動變阻器的正確接法是：“一上一下”
銘牌上的數據表示什么意義呢？
能連入的最大電阻：20Ω允許通過的最大電流：2A
為保護電路，閉合開關前滑片應移至哪一端？
規律： 將滑動變阻器的滑片P移到遠離已使用的下接線柱的那一端，滑動變阻器連入電路的電阻就是最大。
變阻器 四個頭串入電路很自由一個上 一個下千萬別接滑塊上安全操作好榜樣
（1）接入AC、AD時，滑片向右移連入電路中電阻線長度 ，電阻 ，電路中電流 。
（2）接入BC、BD時，滑片向右移連入電路中電阻線長度 ，電阻 ，電路中電流 。
（3）接入AB、CD時，相當于分別接 、 ，移動滑片 改變連入電路中的電阻及電流。
改變連入電路中電阻線的長度
生活中，不論是收音機的音量變化，還是電視機的亮度變化、劇場中燈的變化都有一個相當于滑動變阻器的元件．
電位器也是一種變阻器，調光臺燈的亮度，收音機的音量，就是靠電位器來調節的
2.如圖示，當把滑動變阻器接入電路后，滑片P向右滑動時，電路電阻變大，此時與電路相連接的接線柱應是 （ ）A、C和D B、B和D C、A和C D、B和A
課堂練習1.滑動變阻器是靠改變接入電路中的__ _______來改變電阻的器件。
3.如圖示的滑動變阻器四種接法中，當變阻器的滑片P向左移動時，都能使電路中的電流變大的是 （ ）
A、甲和乙 B、丙和丁 C、甲和丙 D、甲和丁
4.一個滑動變阻器銘牌上標有“20Ω 1A”的字樣，它的意思是指變阻器的（ ）
A、電阻最小值是20Ω,允許通過的最大電流是1AB、電阻最小值是20Ω,允許通過的最小電流是1AC、電阻最大值是20Ω,允許通過的最小電流是1AD、電阻變化范圍是0－20Ω,允許通過的最大電流是1A
