初中物理人教版八年級上冊第五章 透鏡及其應用綜合與測試課時訓練

這是一份初中物理人教版八年級上冊第五章 透鏡及其應用綜合與測試課時訓練，共8頁。試卷主要包含了單選題，填空題，解答題，實驗探究題，綜合題等內容，歡迎下載使用。
1.手持一個凸透鏡在室內白墻和窗戶之間移動（離墻更近些），在墻上能看到
A. 倒立、縮小的實像 B. 倒立、放大的實像 C. 正立、放大的虛像 D. 正立、縮小的虛像
2.如圖所示，把凸透鏡看作眼睛的晶狀體，光屏看作視網膜．給凸透鏡“戴”上“老花鏡”，并使?fàn)T焰在“視網膜”上成一清晰的像．若“取下”“老花鏡”，為使光屏上的像清晰，在保持燭焰和透鏡位置不變的條件下，應將光屏（ ）
A. 靠近透鏡 B. 遠離透鏡 C. 保持在原來位置 D. 無論怎樣移動光屏都不能使像清晰
3.在“探究凸透鏡成像規律”實驗中，小明同學用凸透鏡觀看“物理世界”四個字，觀察到了圖示的實驗現象，下列光學儀器工作原理與該現象所反映的物理規律相同的是（）
A. 放大鏡 B. 照相機 C. 投影儀 D. 平面鏡
4.在“探究凸透鏡成像的規律”時，當燭焰離透鏡13cm時成放大的實像，當燭焰離透鏡8cm時成放大的虛像，則這個透鏡的焦距可能是（ ）
A. 4cm B. 6cm C. 7cm D. 12cm
5.將一個凸透鏡正對著太陽光，在距凸透鏡20cm的紙上承接到一個很小、很亮的光斑。當把一個物體放在距這個凸透鏡50cm處時，在透鏡的另一側可以得到 （ ）
A. 放大、正立的實像 B. 縮小、正立的實像 C. 放大、倒立的實像 D. 縮小、倒立的實像
6.望遠鏡能對遠處的物體進行視角放大，它利用兩個焦距不同的凸透鏡分別作為物鏡和目鏡，則物鏡和目鏡對被觀察物體所成的像是（ ）
A. 物鏡和目鏡都成虛像 B. 物鏡和目鏡都成實像
C. 物鏡成倒立放大的實像 D. 目鏡成正立放大的虛像
7.下列關于光學成像的說法正確的是( )
A. 向平面鏡走近，鏡中的像變大 B. 平面鏡總是成和物等大的像
C. 透過凸透鏡看物體，像總是放大的 D. 透過凸透鏡看物體，像總是縮小的

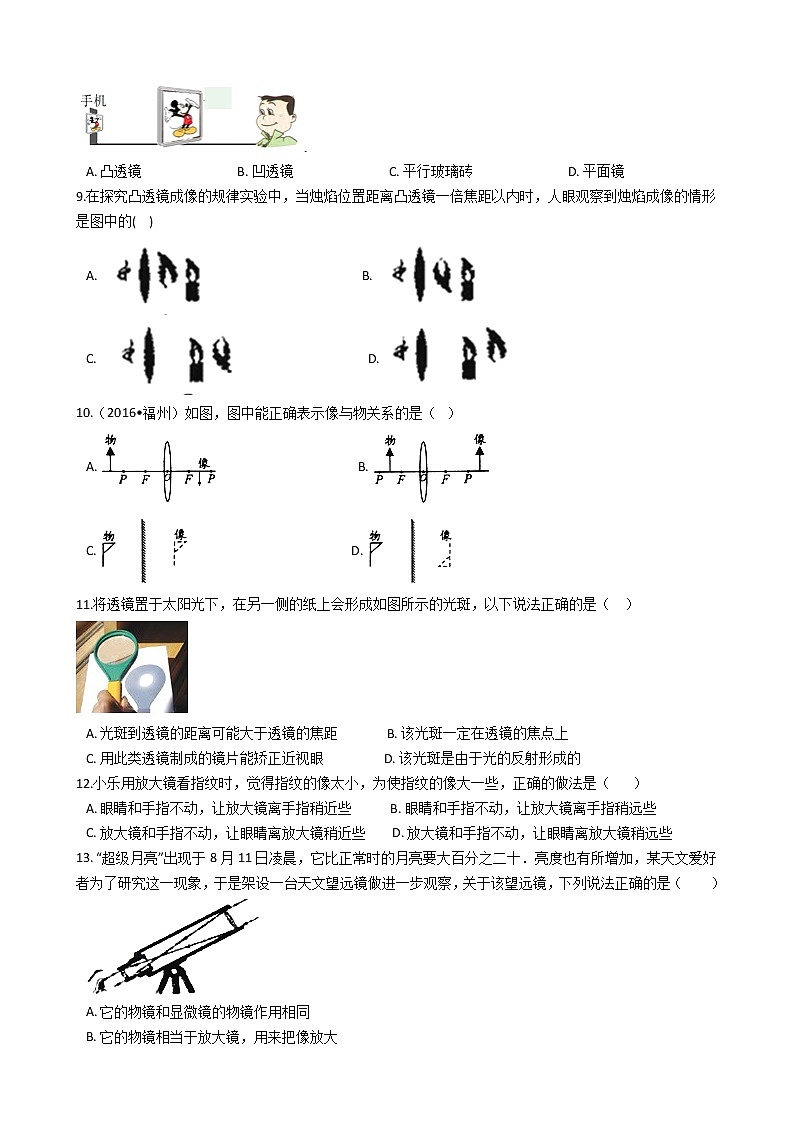

8.用手機看視頻圖像太小，可用屏幕放大器來幫忙．小軍通過屏幕放大器可看到放大了的圖像，如圖所示．則屏幕放大器是由哪種光學元件組成的（ ）
A. 凸透鏡 B. 凹透鏡 C. 平行玻璃磚 D. 平面鏡
9.在探究凸透鏡成像的規律實驗中，當燭焰位置距離凸透鏡一倍焦距以內時，人眼觀察到燭焰成像的情形是圖中的( )
A. B.
C. D.
10.（2016?福州）如圖，圖中能正確表示像與物關系的是（ ）
A. B.
C. D.
11.將透鏡置于太陽光下，在另一側的紙上會形成如圖所示的光斑，以下說法正確的是（ ）
A. 光斑到透鏡的距離可能大于透鏡的焦距 B. 該光斑一定在透鏡的焦點上
C. 用此類透鏡制成的鏡片能矯正近視眼 D. 該光斑是由于光的反射形成的
12.小樂用放大鏡看指紋時，覺得指紋的像太小，為使指紋的像大一些，正確的做法是（ ）
A. 眼睛和手指不動，讓放大鏡離手指稍近些 B. 眼睛和手指不動，讓放大鏡離手指稍遠些
C. 放大鏡和手指不動，讓眼睛離放大鏡稍近些 D. 放大鏡和手指不動，讓眼睛離放大鏡稍遠些
13. “超級月亮”出現于8月11日凌晨，它比正常時的月亮要大百分之二十．亮度也有所增加，某天文愛好者為了研究這一現象，于是架設一臺天文望遠鏡做進一步觀察，關于該望遠鏡，下列說法正確的是（ ）
A. 它的物鏡和顯微鏡的物鏡作用相同
B. 它的物鏡相當于放大鏡，用來把像放大
C. 它的物鏡的作用是使遠處的物體在焦點附近成虛像
D. 它由兩組透鏡組成，靠近眼睛的為目鏡，靠近被觀測物體的為物鏡
14.在做“探究凸透鏡成像規律”的實驗時，如果在光屏上得到如圖所示的縮小、倒立的實像，那么要在光屏上得到放大、倒立的實像，下列操作可行的是（ ）
A. 蠟燭右移，光屏右移 B. 蠟燭左移，光屏左移
C. 蠟燭右移，光屏左移 D. 蠟燭左移，光屏右移
二、填空題
15.（2017?蘭州）眼睛相當于照相機，它能夠在一定范圍內自動調節________和進入眼睛的光的強度．在適當?shù)恼彰鳁l件下，物體能在視網膜上形成一個縮小、________的實像．
16.照相機是利用凸透鏡成倒立、縮小、________像的性質制成的．?dāng)z影師用一臺焦距固定的照相機給小芳同學照完半身照后，接著又給她拍全身照，攝影師應________（選填“靠近”或“遠離”）小芳，同時________（選填“增大”或“減小”）鏡頭到底片之間的距離．
17.生活中我們用凸透鏡觀察到實像一定是________，虛像一定是________(填寫“倒立”或“正立”).
18.如圖是探究凸透鏡成像的實驗裝置，光屏上得到了一個清晰的像（光屏上像未給出），則該像為 ________、 ________的實像，應用這一規律可以制成 ________（選填“照相機”或“投影儀”），保持透鏡不動，將蠟燭向左移動，為使光屏上再次出現清晰的像，應將光屏向 ________移動（選填“左”或“右”）．
19.如圖所示是通過顯微鏡觀察到的植物葉片上的氣孔，此時被觀察的葉片到物鏡的距離u與焦距f的關系是f＜u＜2f，氣孔經過物鏡所成的是一個放大的________ 像（填“實”或“虛”），最后，人眼通過目鏡看到的是再次放大的________ （填“實”或“虛”）像．
20.小明想探究凸透鏡成像規律，凸透鏡的焦距為10cm，光具座上標尺的刻度范圍如圖所示。
（1）小明將凸透鏡固定在光具座上50cm刻線處，點燃的蠟燭固定在20cm刻線處，移動光屏，可以在光屏上呈現出燭焰清晰的倒立、________ （選填“放大”或“縮小”）的像。
（2）小明將點燃的蠟燭固定在45cm刻線處，小明從透鏡的右側通過透鏡可以看到燭焰________ 的像。（選填“倒立”或“正立”）
三、解答題
21.根據要求作圖
（1）請?jiān)趫D1畫出光線AO的折射光線和BC的入射光線．
（2）小明利用如圖2所示的電路檢驗并聯電路干路電流是否等于各支路電流之和，其中有一根導線接錯了，請?jiān)谶@根導線上打叉并改正．
（3）如圖3所示，是小磁針的一端靠近條形磁體S極靜止時的情景，請?jiān)趫D中的括號內標出小磁針的N、S極，并用箭頭標出條形磁體外部磁感線的方向．
四、實驗探究題
22.小剛同學在探究凸透鏡成像規律的實驗中，實驗過程如下：
（1）實驗前要調整燭焰的焰心、透鏡的光心、光屏的中心在同一高度，目是________．蠟燭放在B點的位置移動光屏剛好得到一個倒立等大的實像，那么凸透鏡的焦距是________厘米
（2）如圖，當把凸透鏡固定在50cm刻度線位置，蠟燭固定在25cm刻度線位置時，光屏應在________ （選填“C”、“D”或“E”）區域內左右移動，才能在光屏上得到清晰的________（選填“放大”或“縮小”）倒立的實像，________是根據這一原理制成的．要觀察洋蔥的內部結構我們要用到________．
（3）如果保持光屏的位置不變，把蠟燭向右移動一小段距離時，要想在光屏上得到清晰的像，應該在凸透鏡和蠟燭之間放置一個焦距適當?shù)腳_______．（選填“凸透鏡”或“凹透鏡”）才能實現．________（選填“近視”或“遠視”）眼就是利用這種透鏡矯正的．小剛的爸爸因?yàn)榭床磺宄h(yuǎn)點的東西所以佩戴了眼鏡，他爸爸的眼鏡對光有________作用，
（4）小剛同學放學回家的路上，經過垃圾堆放站時發現垃圾堆里面有很亮的光斑，走近一看原來是透明礦泉水瓶中有水相當于一個________．他想回學校的時候除了告訴同學們這是浪費之外還很危險，因?yàn)樗鼘?duì)太陽光有________的作用，有可能會引起火災．
23.某小組同學用如圖甲的裝置“探究凸透鏡成像特點”，其中凸透鏡的焦距為15cm，他們進行實驗的同時在坐標紙上記錄蠟燭與光屏上像的位置和大小，如圖乙（用帶箭頭的線段表示物或像，A'、B'分別表示蠟燭在A、B處時像的位置）
（1）當蠟燭在距透鏡15cm～30cm之間時，像均成在透鏡另一側距透鏡30cm以外處．但是，當它們把蠟燭放在C位置時，在光具座上無論怎樣移動光屏，都不能得到清晰的像，原因是像距________；
（2）為了讓蠟燭在C位置的像成在光具座上的光屏上，他們采用了兩種做法： 做法一：保持蠟燭和透鏡的位置不變，更換凸透鏡，在光具座上移動光屏，光屏上又出現了清晰的像，這表明像距變________了，由此推斷更換的凸透鏡會聚光的能力較強，此透鏡焦距________15cm（選填“大于”“小于”或“等于”）；
做法二：保持蠟燭和透鏡的位置不變，在蠟燭和透鏡之間再放置一個凸透鏡，在光具座上移動光屏，光屏上又出現了清晰的像，由此實驗聯系實際，遠視眼的晶狀體焦距較________，將近處物體的像成在視網膜的________方，故需配戴凸透鏡進行矯正．
24.小剛在做“探究凸透鏡成像”實驗，所用凸透鏡的焦距為10cm且位置固定．
（1）小剛做實驗時，發現燭焰在光屏上的像位置偏高，如圖所示．要使?fàn)T焰成像在光屏中心，只調節光屏，應將光屏向________（填“上”或“下”）調節．
（2）若將燭焰移至距凸透鏡15cm處，
①移動光屏，則燭焰在光屏上可得到倒立、________的清晰實像，應用這一原理可制成________（填“照相機”、“幻燈機”或“放大鏡”）．
②光屏上成清晰實像后，在燭焰和凸透鏡中間放一近視眼鏡，會發現光屏上的像變模糊．此時應將光屏向________（填“靠近”或“遠離”）凸透鏡方向移動，像會重新變清晰．
③若將燭焰移至距凸透鏡8cm處，光屏上________（填“仍有”或“沒有”）像，你的合理解釋是：________．
五、綜合題
25.實驗桌上有高度不同的發光物體A和B，焦距分別為5cm、10cm的凸透鏡兩個，刻度尺、光具座和光屏各一個．小華選用這些器材，計劃探究“凸透鏡成實像時，像的高度與凸透鏡焦距是否有關”．小華的主要實驗步驟如下： 將焦距為5cm的凸透鏡固定在光具座中央，將發光物體A、光屏分別放在凸透鏡兩側．調節發光物體A、凸透鏡和光屏的高度，使它們的中心在同一高度．
①將發光物體A放在光具座上距凸透鏡30cm處，移動光屏，在光屏上得到發光物體A清晰的像，用刻度尺測量像的高度h1 ， 并記錄在表格中．
②將發光物體A放在光具座上距凸透鏡20cm處，移動光屏，在光屏上得到發光物體A清晰的像，用刻度尺測量像的高度h2 ， 并記錄在表格中．
根據以上敘述，回答下列問題：
（1）小華實際探究的是像的高度與________是否有關
（2）小華計劃探究問題中應控制不變的量是________和________相同．
26.如圖所示，某同學用自制的水透鏡來探究凸透鏡成像規律，當向水透鏡里注水時，水透鏡的焦距將變?。划?dāng)從水透鏡里抽水時，水透鏡的焦距將變大．

（1）如圖1所示，一束平行于主光軸的光射向水透鏡，在光屏上得到一個最小光斑，則此時水透鏡的焦距為_(kāi)_______cm，實驗前，應調節燭焰、水透鏡和光屏三者中心在________；
（2）該同學移動蠟燭，水透鏡和光屏至圖2所示位置時，恰能在光屏上看到清晰的像，利用此成像特點可制成________（選填“照相機”或“投影儀”）；若僅將蠟燭與光屏位置對調，則在光屏上________（選填“能”或“不能”）看到清晰的像；
（3）在圖2所示實驗場景下，該同學把自己的眼鏡給水透鏡“戴上”（如圖3所示），當從水透鏡中抽出適量的水后，他發現燭焰的像再次變得清晰，由此判斷該同學戴的是________眼鏡（選填“近視”或“遠視”）．
答案解析部分
一、單選題
1.【答案】A
2.【答案】B
3.【答案】C
4.【答案】D
5.【答案】D
6.【答案】D
7.【答案】B
8.【答案】A
9.【答案】D
10.【答案】A
11.【答案】A
12.【答案】B
13.【答案】D
14.【答案】A
二、填空題
15.【答案】焦距；倒立
16.【答案】實；遠離；減小
17.【答案】倒立；正立
18.【答案】倒立；縮?。徽障鄼C(jī)；左
19.【答案】實；虛
20.【答案】縮??；正立
三、解答題
21.【答案】解：（1）延長線過另一側焦點的光線經凹透鏡折射后將平行于主光軸；過光心的光線經凹透鏡折射后傳播方向不改變．如圖所示：
（2）要探究并聯電路的電流關系，所以應將兩燈泡并聯，三個電流表分別測量干路和支路電流，所以需通過改動L2與負極相連的導線，將負極與燈泡L2相連的導線改接左下電流表的負接線柱，如圖所示：
（3）根據異名磁極相互吸引，同名磁極相互排斥，則小磁針的左上端是N極，右下端是S極．
因?yàn)樵诖朋w外部，磁感線總是從N極發出，回到S極，所以磁感線的方向是指向右的．如圖所示：
?
四、實驗探究題
22.【答案】（1）使實像成在光屏中心；10
（2）D；縮小；照相機；顯微鏡
（3）凸透鏡；遠視眼；發散
（4）凸透鏡；會聚
23.【答案】（1）太大（或超出了光具座的長度范圍）
（2）?。恍∮?；大；后
24.【答案】（1）上
（2）放大；幻燈機；遠離；沒有；物距小于凸透鏡的一倍焦距成虛像，不能在光屏上顯示
五、綜合題
25.【答案】（1）高度
（2）物距；凸透鏡的焦距
26.【答案】（1）8.00；同一高度
（2）照相機；能
（3）遠視
