第五章透鏡及其應用-大單元課件-2022-2023學年人教版八年級物理上冊

這是一份第五章透鏡及其應用-大單元課件-2022-2023學年人教版八年級物理上冊，共60頁。

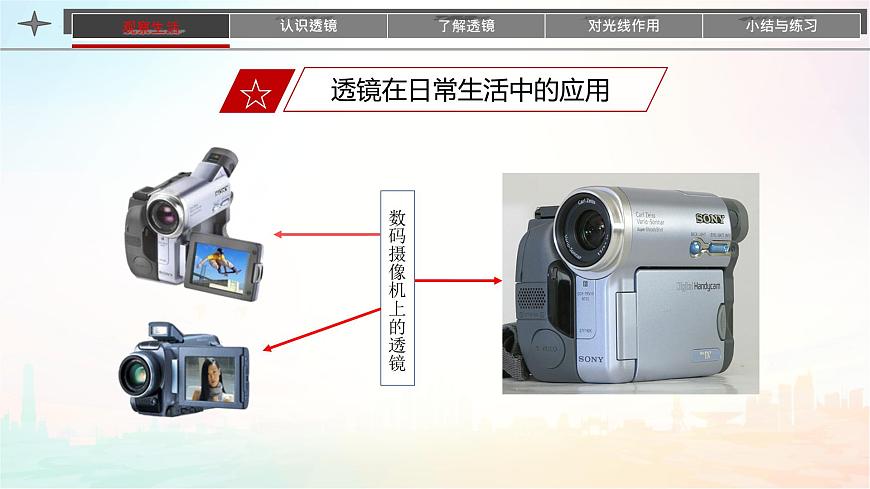

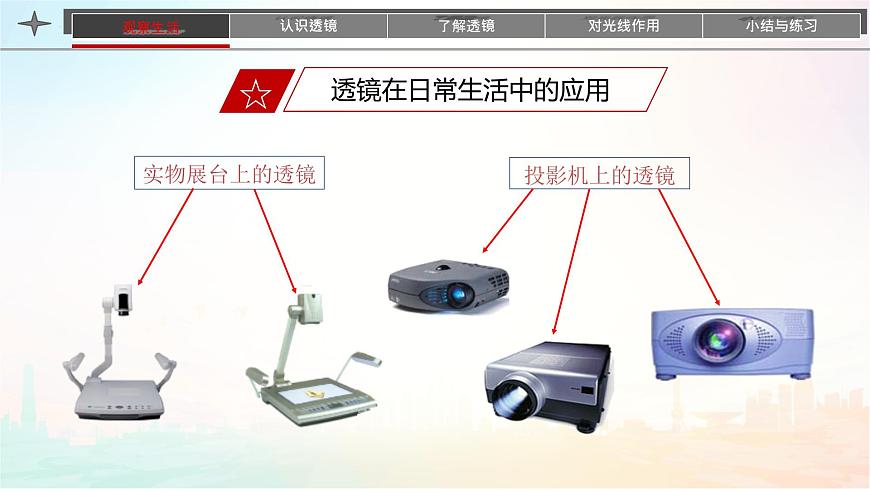

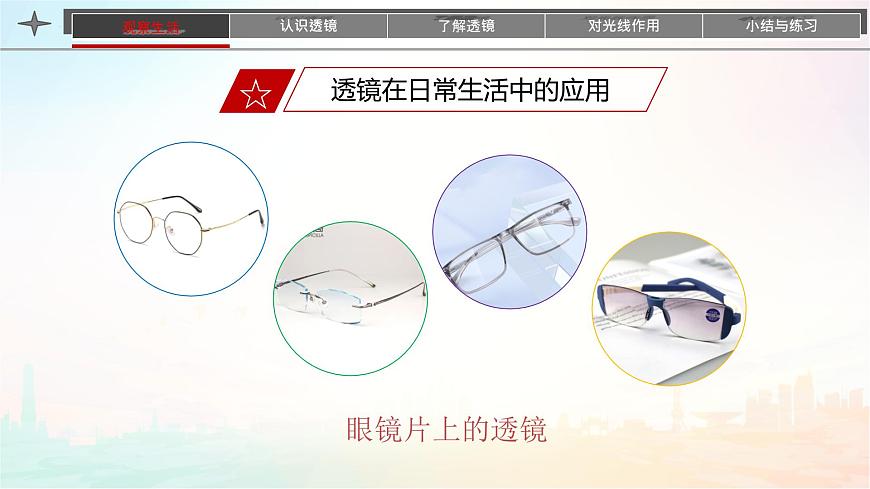

眼鏡片上的透鏡照相機上的透鏡數碼攝像機上的透鏡投影機上的透鏡實物展臺上的透鏡顯微鏡上的透鏡天文望遠鏡上的透鏡望遠鏡上的透鏡放大鏡上的透鏡一、凸透鏡和凹透鏡凸透鏡:凹透鏡:透鏡中央厚邊緣薄中央薄邊緣厚透鏡的縱剖面:中間厚、邊緣薄的透鏡叫凸透鏡中間薄、邊緣厚的透鏡叫凹透鏡一、凸透鏡和凹透鏡透鏡的兩個表面至少一個是球面的一部分。一、凸透鏡和凹透鏡 給透鏡分類屬于凸透鏡的是（ ）屬于凹透鏡的是（ ） A C DB E F一、凸透鏡和凹透鏡 1．主光軸：通過兩個球面球心的直線。 2．光心：主光軸上有一個特殊的點，通過這個點的光傳播方向不變，這個點叫做透鏡的光心。主光軸O光心O主光軸光心 1．主光軸：通過兩個球面球心的直線。 2．光心：主光軸上有一個特殊的點，通過這個點的光傳播方向不變，這個點叫做透鏡的光心。試猜想光線通過透鏡后會有什么現象？1.凸透鏡：主光軸對光線有會聚作用觀察實驗現象OF2. 凸透鏡的焦點和焦距　　焦點（F）：凸透鏡能使跟主光軸平行的光會聚在主光軸上的一點，這個點叫做凸透鏡的焦點?！　〗咕啵╢）：焦點到凸透鏡光心的距離。焦距主軸焦點F主軸凸透鏡有兩個實焦點。焦點光路可逆小結：凸透鏡對所有光線都起會聚作用。觀察實驗現象 光經過凹透鏡后的發散是不是也有規律可循？3.凹透鏡：對光線有發散作用凹透鏡有焦點嗎？把折射光線反向延長看一看。 焦點虛F焦距凹透鏡有兩個虛焦點。4. 凹透鏡的焦點和焦距小結：凹透鏡對所有光線都起發散作用。FFFF1、通過光心的光線，傳播方向不改變。2、平行于主光軸的光線，經凸透鏡折射后通過焦點， 經凹透鏡折射后發散，發散光線的反向延長線通過虛焦點。3、經過凸透鏡焦點的光線，折射后平行于主光軸射出。 對著凹透鏡異側虛焦點入射的光線，折射后平行于主光軸射出 。 四、透鏡對三條特殊光線的作用：小 結凸透鏡 凹透鏡公元前2世紀，人們用冰凸透鏡向日取火古人怎樣利用冰來取火呢？AoB在o點處填上適當?shù)墓鈱W(xué)元件（至少三種）探究題　　你知道透鏡在生活中有哪些應用么？來自物體的光經過照相機鏡頭后，在膠片上會聚成被攝物體的像。膠卷上涂著一層對光敏感的物質，它在曝光后發生化學變化，物體的像就被記錄在膠卷上。數碼相機用電子感光器件和存儲器件替代膠片作為成像的光屏并記錄像的信息。照相機成縮小、倒立的像。 像距小于物距。 像與物體位于凸透鏡的兩側。 成像特點： 物遠像近、物像異側。12 第一張照片變成了第二張照片，拍照的人是怎樣做到的？ 若想使底片上的像變大，應使相機靠近物體，同時使鏡頭遠離 底片（增大暗箱長度）。投影儀的構造　　把投影儀上的平面鏡（反光鏡）取下，投影片放到載物臺上。調節鏡頭，在天花板上就能得到投影片上圖案清晰的像。觀察像的正倒。投影儀（或幻燈機）成放大、倒立的像。像距大于物距。像與物體位于凸透鏡的兩側。（物近像遠，物像異側）放大鏡是凸透鏡　　把放大鏡放在物體跟眼睛之間，適當調整距離，我們就能看清物體的細微之處。放大鏡所成的像是正立、放大的。實像： 由實際光線會聚而成的,能呈現在光屏上。虛像：由反射光線或折射光線的反向延長線相交而形成,不能呈現在光屏上。人眼逆著出射光線可以看到虛像。照相機成實像投影儀成實像　　照相機、投影儀、放大鏡、平面鏡，它們所成的像是虛象還是實像？平面鏡成虛像放大鏡成虛像能不能分別位于凸透鏡兩側都位于凸透鏡同側照相機投影儀平面鏡放大鏡小結 鞏固練習1．下列不屬于透鏡在日常生活中應用的是（ ） A．照相機 B．放大鏡 C．投影儀 D．潛望鏡D2．如圖所示，S′是物體S經過凸透鏡所成的像，那么此圖表示什么的成像示意圖（ ） A．照相機 　　B．放大鏡 C．幻燈機　 　D．投影儀B　　3．照相機鏡頭相當于一個_________，來自物體的光經過鏡頭后會聚在膠卷上，形成一個_________（放大、縮?。┑南?。實際拍攝時，為使遠近物體都能成清晰的像，應調節照相機的________到膠片的距離。凸透鏡縮小鏡頭　　4．清晨，小草的露珠下面的葉脈看起來比較大，這是露珠產生了______鏡的功能，形成了放大的______像，這是由于光的______射現象的結果。放大虛折 生活中的凸透鏡能成什么樣的像？倒立、放大的實像倒立、縮小的實像正立、放大的虛像觀察與思考1．探究問題：一、凸透鏡成像的規律2．實驗方案：　　像的虛、實，大、小，正、倒跟物距有什么關系呢？燭焰、透鏡、光屏三者的中心處于同一水平高度?！。?）兩個物理名詞及實驗前的調節：（1）實驗器材：凸透鏡、蠟燭、光屏、火柴、光具座；由左到右依次放置：蠟燭、凸透鏡、光屏物距u：物體到凸透鏡中心的距離；相距v：像到凸透鏡中心的距離（1）實驗步驟　?、俳M裝?！　、谑刮锞鄒＞2f，觀察實像，記錄物距u和像距v?！　、鄹淖兾锞鄒，仍使u＞2f，再做2次實驗，記錄?！　、苁筬＜u＜2f，觀察實像，記錄物距u和像距v?！　、莞淖兾锞鄒，再做2次試驗，記錄?！　、奘箄＜f，在光屏上不能得到蠟燭的像，應從光屏這側向透鏡里觀察蠟燭的像，觀察虛像。　3．進行實驗與收集證據　　凸透鏡焦距f＝ cm（2）探究實驗記錄表fuU=f減小增大變大減小增大變大減小減小變小4．分析與論證：凸透鏡成像規律分析歸納1、u=f是實像和虛像的分界點。u>f時成倒立的實像，u2f時成倒立縮小的實像；u=2f時成倒立等大的實像；f
