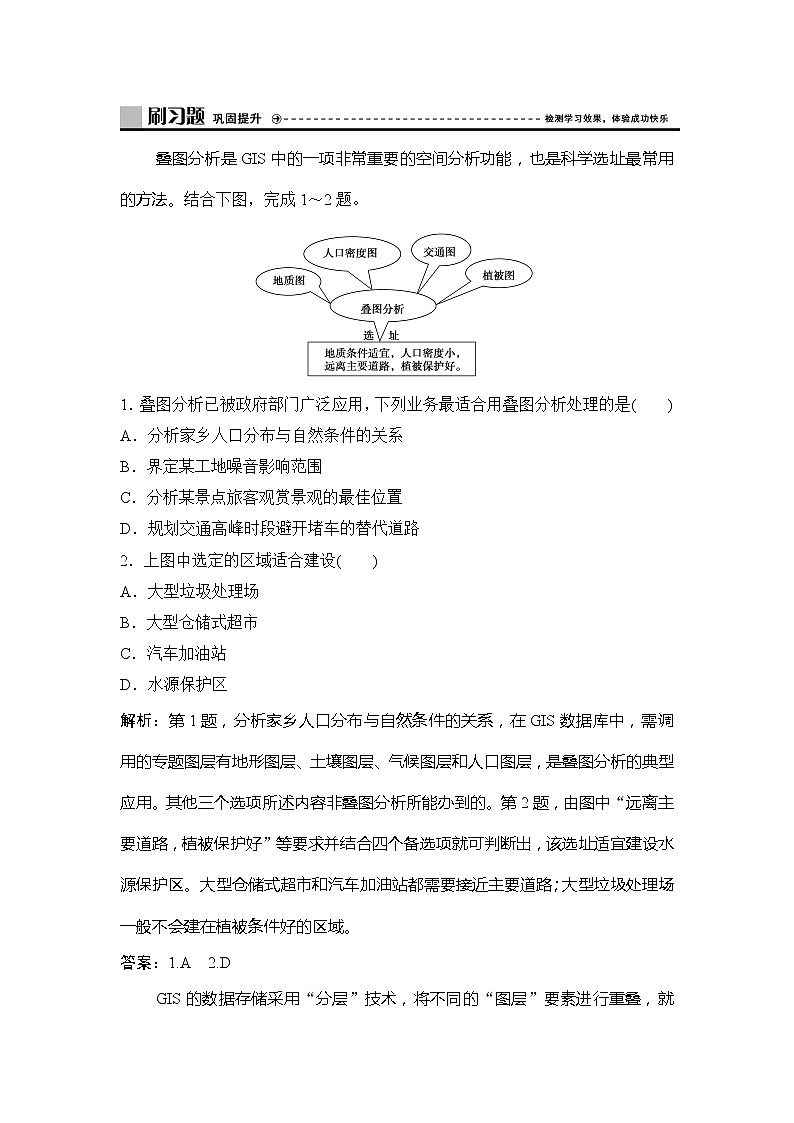

疊圖分析是GIS中的一項非常重要的空間分析功能，也是科學選址最常用的方法。結合下圖，完成1～2題。





1．疊圖分析已被政府部門廣泛應用，下列業務最適合用疊圖分析處理的是( )


A．分析家鄉人口分布與自然條件的關系


B．界定某工地噪音影響范圍


C．分析某景點旅客觀賞景觀的最佳位置


D．規劃交通高峰時段避開堵車的替代道路


2．上圖中選定的區域適合建設( )


A．大型垃圾處理場


B．大型倉儲式超市


C．汽車加油站


D．水源保護區


解析：第1題，分析家鄉人口分布與自然條件的關系，在GIS數據庫中，需調用的專題圖層有地形圖層、土壤圖層、氣候圖層和人口圖層，是疊圖分析的典型應用。其他三個選項所述內容非疊圖分析所能辦到的。第2題，由圖中“遠離主要道路，植被保護好”等要求并結合四個備選項就可判斷出，該選址適宜建設水源保護區。大型倉儲式超市和汽車加油站都需要接近主要道路；大型垃圾處理場一般不會建在植被條件好的區域。


答案：1.A 2.D

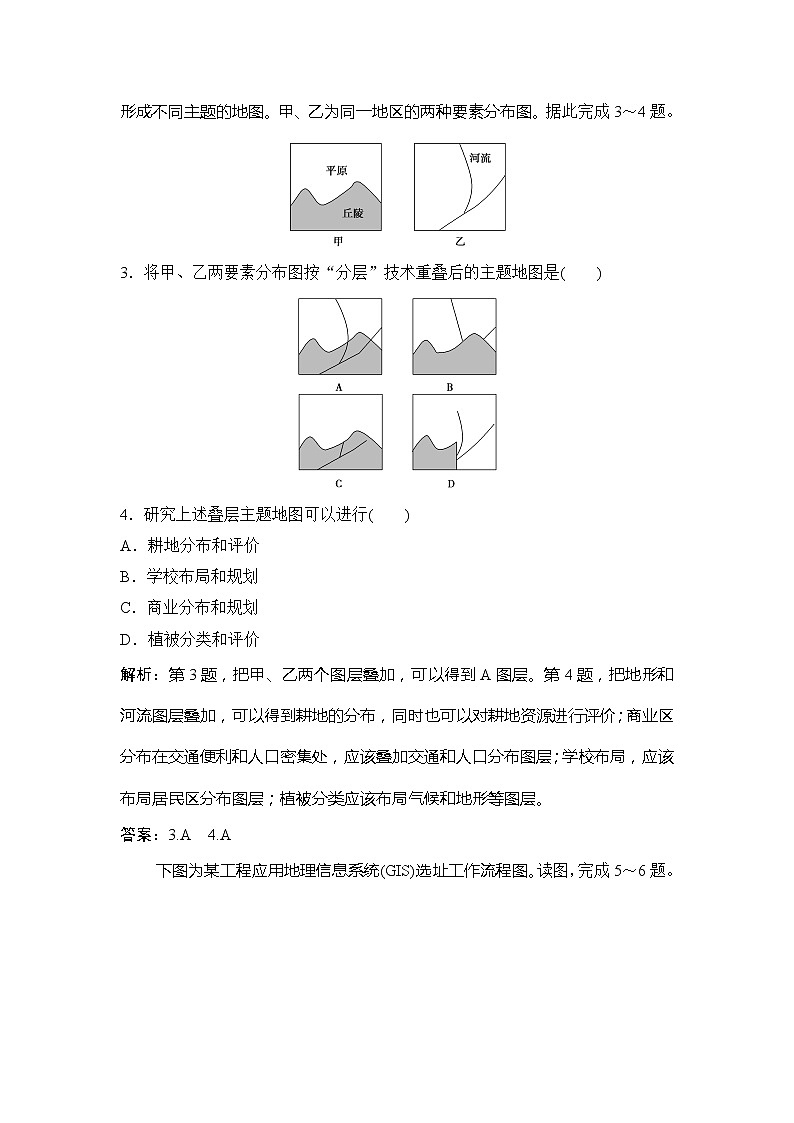

GIS的數據存儲采用“分層”技術，將不同的“圖層”要素進行重疊，就形成不同主題的地圖。甲、乙為同一地區的兩種要素分布圖。據此完成3～4題。





3．將甲、乙兩要素分布圖按“分層”技術重疊后的主題地圖是( )





4．研究上述疊層主題地圖可以進行( )


A．耕地分布和評價


B．學校布局和規劃


C．商業分布和規劃


D．植被分類和評價


解析：第3題，把甲、乙兩個圖層疊加，可以得到A圖層。第4題，把地形和河流圖層疊加，可以得到耕地的分布，同時也可以對耕地資源進行評價；商業區分布在交通便利和人口密集處，應該疊加交通和人口分布圖層；學校布局，應該布局居民區分布圖層；植被分類應該布局氣候和地形等圖層。


答案：3.A 4.A


下圖為某工程應用地理信息系統(GIS)選址工作流程圖。讀圖，完成5～6題。





5．最有可能采用圖示流程進行選址的工程是( )


A．汽車加油站


B．地下水天然下滲補給區


C．大型游樂園


D．放射性廢棄物儲存場


6．圖示GIS處理與分析流程中，a環節所示功能為( )


A．趨勢分析 B．疊圖分析


C．預測分析 D．緩沖分析


解析：第5題，此圖顯示GIS的工作流程，采用疊加圖層分析的方法，最終選址在低人口密度、適宜地質、不接近主要道路的非生態保護區，說明該工程可能有很強的污染性。第6題，其中a環節表現為不同地理要素如道路、地質、人口密度等圖層的疊加分析。


答案：5.D 6.B


某市泥石流易發生在下列三項條件都同時具備的地方：(1)河道；(2)陡坡；(3)大量松散土石分布。該市的地理信息經數字化后，處理分析得出下表。據此回答7～8題。








7．上圖中，符合該市河流流向的選項是( )


A．a(chǎn) B．b


C．c D．d


8．該市易發生泥石流的區域是( )


A．①⑦ B．③⑦


C．②④ D．⑤⑧


解析：第7題，河流應是自高處往低處流，根據表3的坡度分布可以判斷，該市河流流向大致是由西南流向東北；再結合表2河道分布位置，可判讀出A項正確。第8題，形成泥石流需要三個基本條件：有陡峭便于集水集物的適當?shù)匦?；上游堆積有豐富的松散固體物質；短期內有突發性的大量流水來源。結合表1、表2、表3的信息，這三個條件都具備的位置是表4中的⑤⑧，故D項正確。


答案：7.A 8.D


9．根據材料，回答問題


華北電力系統引入了GIS，旨在提供華北電力局管轄范圍內輸電網和變電電力設備的GIS管理、提供GIS網絡信息發布、并對輸變電的直升機巡線提供輔助工具。系統同時涉及與華北局所屬的各分公司GIS的接口，與雷電定位系統的接口，以及與MIS的接口，該系統已開始運行，在各生產單位的生產、管理中發揮重要的作用。





要在該電網內某地新建一座火電站，使用該系統分析、決策。分析時可能利用圖中哪些圖層疊加？除此之外還可能用到哪些圖層？


解析：建火電站必須考慮當?shù)鼐用顸c的分布、水系特點、當?shù)赝恋乩煤偷匦翁攸c，這些都和火電站修建及運行相關，地塊與建火電站關系不大；除此之外還應考慮煤炭運輸(交通圖層)和風向、風頻及降水(氣候圖層)等。


答案：居民點、地形、水系、土地利用。


交通圖層、氣候圖層等。
