數學九年級下冊第二十九章 投影與視圖綜合與測試課時訓練

這是一份數學九年級下冊第二十九章 投影與視圖綜合與測試課時訓練，共11頁。試卷主要包含了選擇題.，填空題.，解答題.等內容，歡迎下載使用。

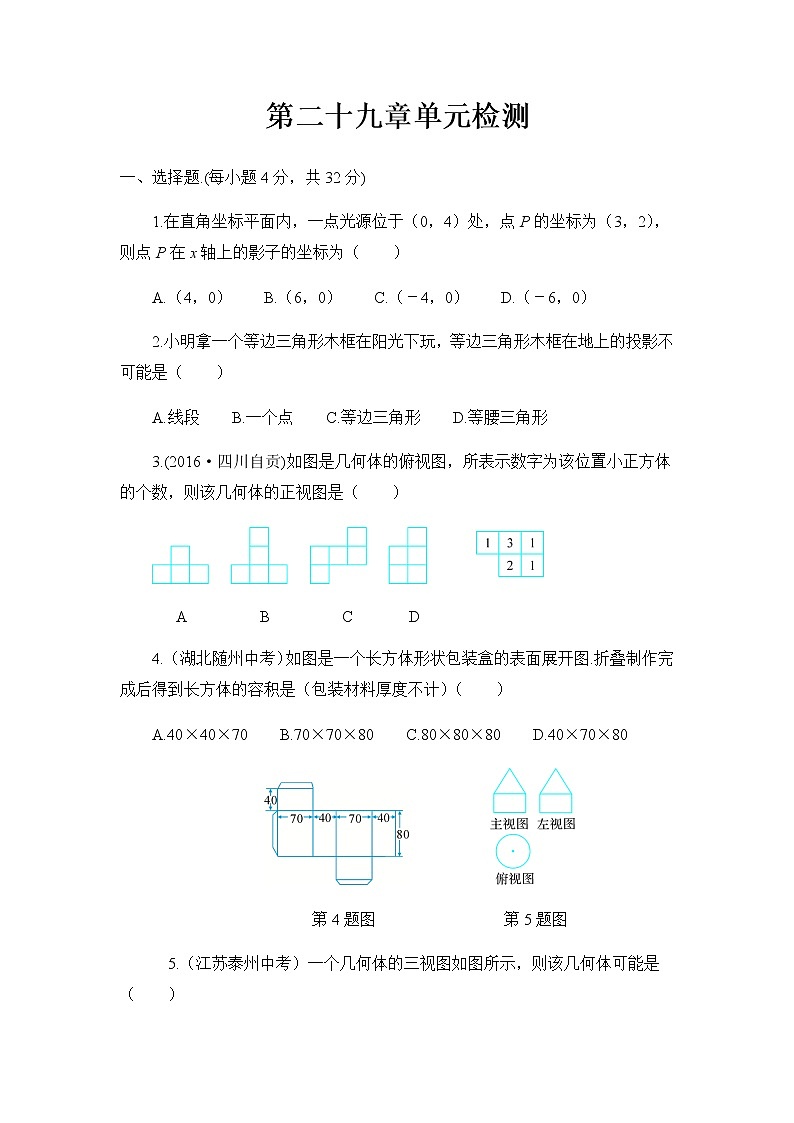

一、選擇題.(每小題4分，共32分)


1.在直角坐標平面內，一點光源位于（0，4）處，點P的坐標為（3，2），則點P在x軸上的影子的坐標為（ ）


A.（4，0） B.（6，0） C.（－4，0） D.（－6，0）


2.小明拿一個等邊三角形木框在陽光下玩，等邊三角形木框在地上的投影不可能是（ ）


A.線段 B.一個點 C.等邊三角形 D.等腰三角形


3.(2016·四川自貢)如圖是幾何體的俯視圖，所表示數字為該位置小正方體的個數，則該幾何體的正視圖是（ ）





A B C D


4.（湖北隨州中考）如圖是一個長方體形狀包裝盒的表面展開圖.折疊制作完成后得到長方體的容積是（包裝材料厚度不計）（ ）


A.40×40×70 B.70×70×80 C.80×80×80 D.40×70×80





第4題圖 第5題圖

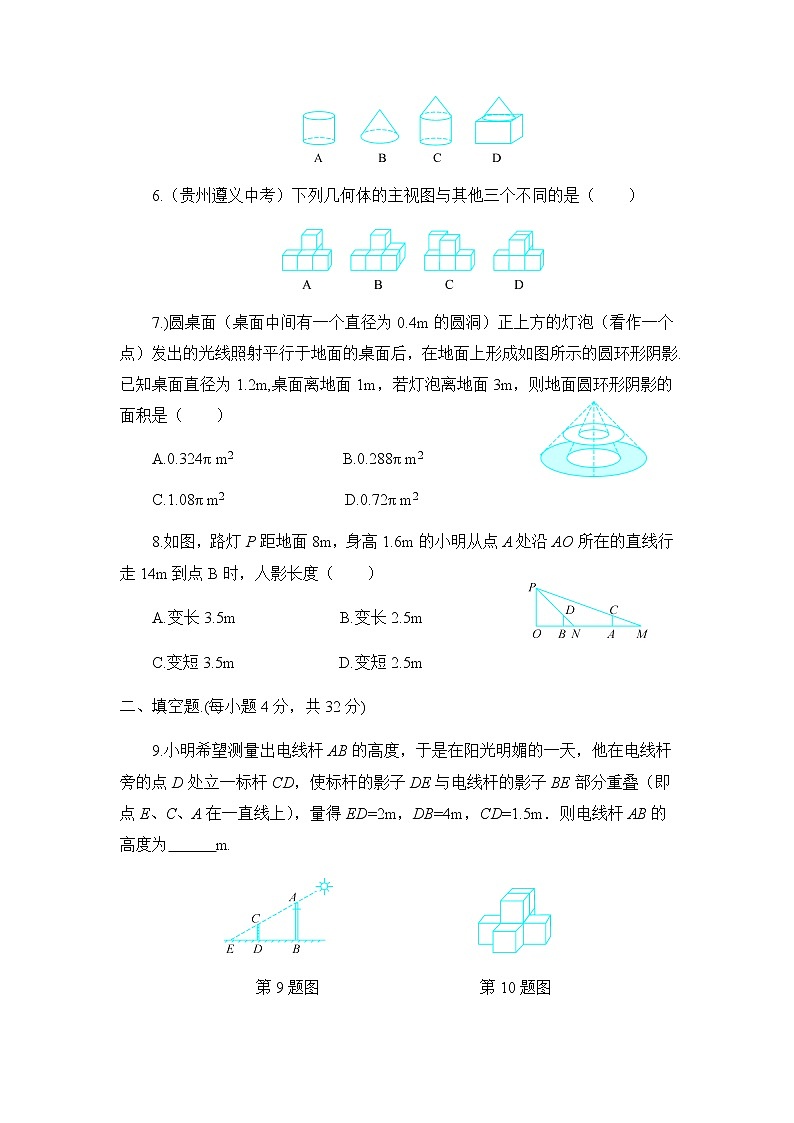

5.（江蘇泰州中考）一個幾何體的三視圖如圖所示，則該幾何體可能是（ ）





6.（貴州遵義中考）下列幾何體的主視圖與其他三個不同的是（ ）





7.)圓桌面（桌面中間有一個直徑為0.4m的圓洞）正上方的燈泡（看作一個點）發出的光線照射平行于地面的桌面后，在地面上形成如圖所示的圓環形陰影.已知桌面直徑為1.2m,桌面離地面1m，若燈泡離地面3m，則地面圓環形陰影的面積是（ ）


π m2 π m2


π m2 π m2


8.如圖，路燈P距地面8m，身高1.6m的小明從點A處沿AO所在的直線行走14m到點B時，人影長度（ ）


A.變長3.5m B.變長2.5m


C.變短3.5m D.變短2.5m


二、填空題.(每小題4分，共32分)


9.小明希望測量出電線桿AB的高度，于是在陽光明媚的一天，他在電線桿旁的點D處立一標桿CD，使標桿的影子DE與電線桿的影子BE部分重疊（即點E、C、A在一直線上），量得ED=2m，DB=4m，CD=1.5m．則電線桿AB的高度為 m.





第9題圖 第10題圖

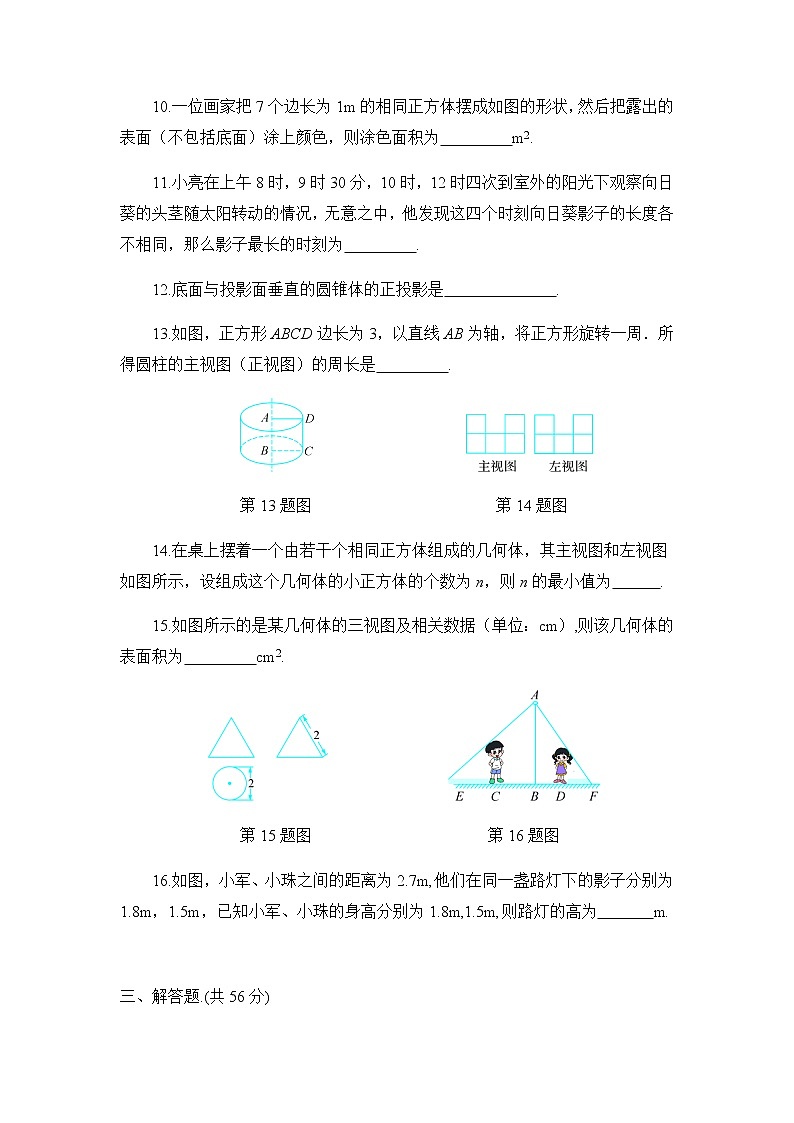

10.一位畫家把7個邊長為1m的相同正方體擺成如圖的形狀，然后把露出的表面（不包括底面）涂上顏色，則涂色面積為 m2.


11.小亮在上午8時，9時30分，10時，12時四次到室外的陽光下觀察向日葵的頭莖隨太陽轉動的情況，無意之中，他發現這四個時刻向日葵影子的長度各不相同，那么影子最長的時刻為 .


12.底面與投影面垂直的圓錐體的正投影是 .


13.如圖，正方形ABCD邊長為3，以直線AB為軸，將正方形旋轉一周．所得圓柱的主視圖（正視圖）的周長是 .





第13題圖 第14題圖


14.在桌上擺著一個由若干個相同正方體組成的幾何體，其主視圖和左視圖如圖所示，設組成這個幾何體的小正方體的個數為n，則n的最小值為 .


15.如圖所示的是某幾何體的三視圖及相關數據（單位：cm）,則該幾何體的表面積為 cm2.





第15題圖 第16題圖


16.如圖，小軍、小珠之間的距離為2.7m,他們?cè)谕槐K路燈下的影子分別為1.8m，1.5m，已知小軍、小珠的身高分別為1.8m,1.5m,則路燈的高為 m.





三、解答題.(共56分)


17.(8分)如圖，AB和DE是直立在地面上的兩根立柱，AB=5m，某一時刻AB在陽光下的投影BC=2m．


（1）請你畫出此時DE在陽光下的投影；


（2）在測量AB的投影時，同時測量出DE在陽光下的投影長為4m，請你計算DE的長．











18.（8分）在長、寬都為4m，高為3m的房間的正中央的天花板上懸掛著一只白熾燈泡，為了集中光線，加上了燈罩（如圖所示）.已知燈罩深A(yù)N=8cm，燈泡離地面2m，為了使光線恰好照在墻角D、E處(D、E為地面對角線上的墻角)，燈罩的直徑BC應為多少？（結果保留兩位小數，≈1.414）














19.（8分）一個工件是在一個大長方體上面中間部位挖去一個小長方體后制成的，如圖所示，其主視圖是凹字形的軸對稱圖形.根據圖中尺寸（單位：cm），計算該工件的體積.





























20.（10分）(1)如圖1，粗線表示嵌在透明的玻璃正方體內的一條鐵絲，請指出右邊的兩個視圖的名稱；





(2)如圖2，粗線表示嵌在透明玻璃正方體內的一根鐵絲，畫出該正方體的主視圖、左視圖、俯視圖.























21.（10分）在某廣場兒童游樂園門口需要修建一個由正方體和圓柱組合而成的一個立體圖形，已知正方體的邊長與圓柱的直徑及高相等，都是2m.為了美觀，需要在這個立體圖形表面（不包括正方體的下底面）刷一層油漆，已知油漆每平方米40元，那么一共需要花費多少元？（結果保留π）




















22.（12分）(2016·河南模擬)如圖所示，一幢樓房AB背后有一臺階CD，臺階每層高0.2米，且AC=14.5米，NF=0.2米.設太陽光線與水平地面的夾角為α，當α=56.3°時，測得樓房在地面上的影長AE=10米，現有一只小貓睡在臺階的NF這層上曬太陽.


（1）求樓房的高度約為多少米？


（2）過了一會兒，當α=45°時，問小貓能否還曬到太陽？請說明理由.（參考數據：sin56.3°≈0.83，cs56.3°≈0.55，tan56.3°≈1.50）
