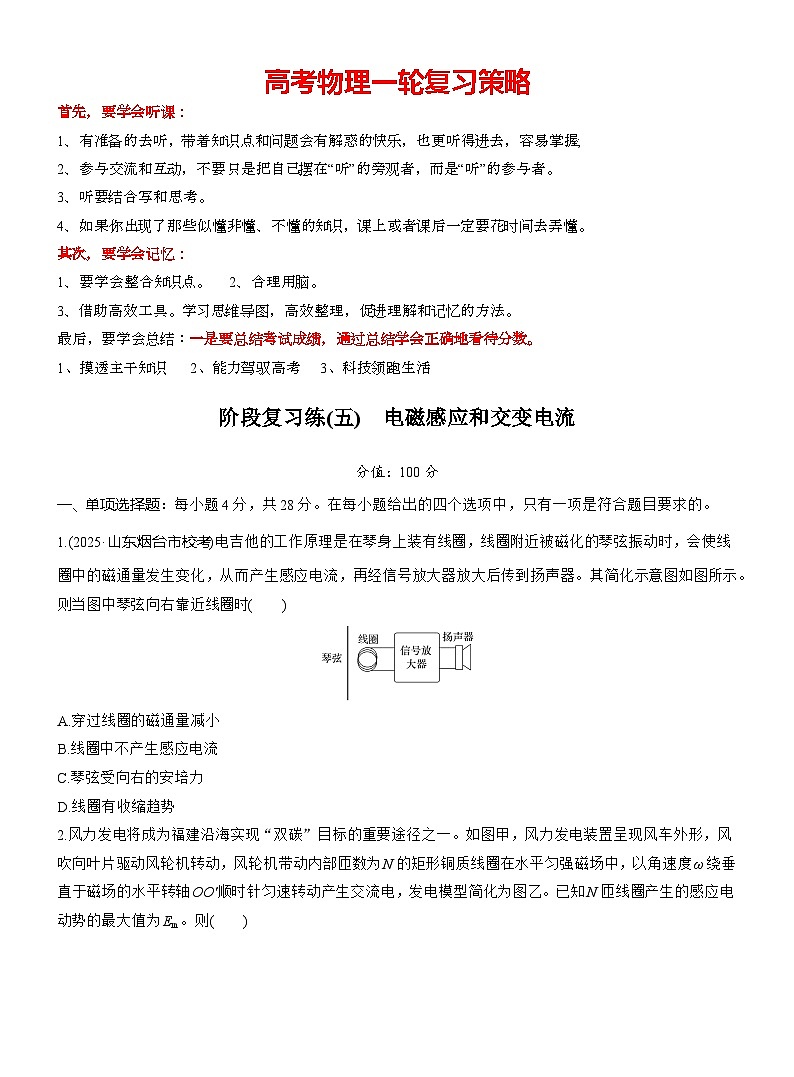

一、單項選擇題1.(2025·山東煙臺市?？?電吉他的工作原理是在琴身上裝有線圈，線圈附近被磁化的琴弦振動時，會使線圈中的磁通量發生變化，從而產生感應電流，再經信號放大器放大后傳到揚聲器。其簡化示意圖如圖所示。則當圖中琴弦向右靠近線圈時A.穿過線圈的磁通量減小B.線圈中不產生感應電流C.琴弦受向右的安培力D.線圈有收縮趨勢

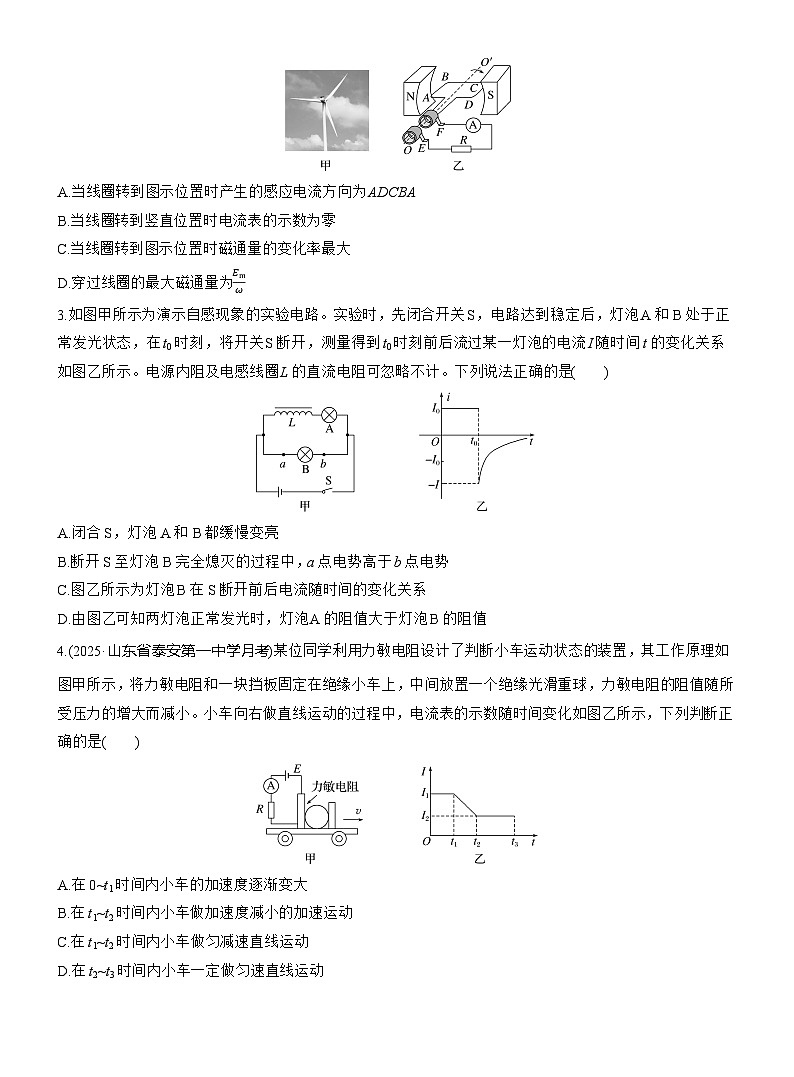

3.如圖甲所示為演示自感現象的實驗電路。實驗時，先閉合開關S，電路達到穩定后，燈泡A和B處于正常發光狀態，在t0時刻，將開關S斷開，測量得到t0時刻前后流過某一燈泡的電流I隨時間t的變化關系如圖乙所示。電源內阻及電感線圈L的直流電阻可忽略不計。下列說法正確的是A.閉合S，燈泡A和B都緩慢變亮B.斷開S至燈泡B完全熄滅的過程中，a點電勢高 于b點電勢C.圖乙所示為燈泡B在S斷開前后電流隨時間的變化關系D.由圖乙可知兩燈泡正常發光時，燈泡A的阻值大于燈泡B的阻值
4.(2025·山東省泰安第一中學月考)某位同學利用力敏電阻設計了判斷小車運動狀態的裝置，其工作原理如圖甲所示，將力敏電阻和一塊擋板固定在絕緣小車上，中間放置一個絕緣光滑重球，力敏電阻的阻值隨所受壓力的增大而減小。小車向右做直線運動的過程中，電流表的示數隨時間變化如圖乙所示，下列判斷正確的是A.在0~t1時間內小車的加速度逐漸變大B.在t1~t2時間內小車做加速度減小的加 速運動C.在t1~t2時間內小車做勻減速直線運動D.在t2~t3時間內小車一定做勻速直線運動

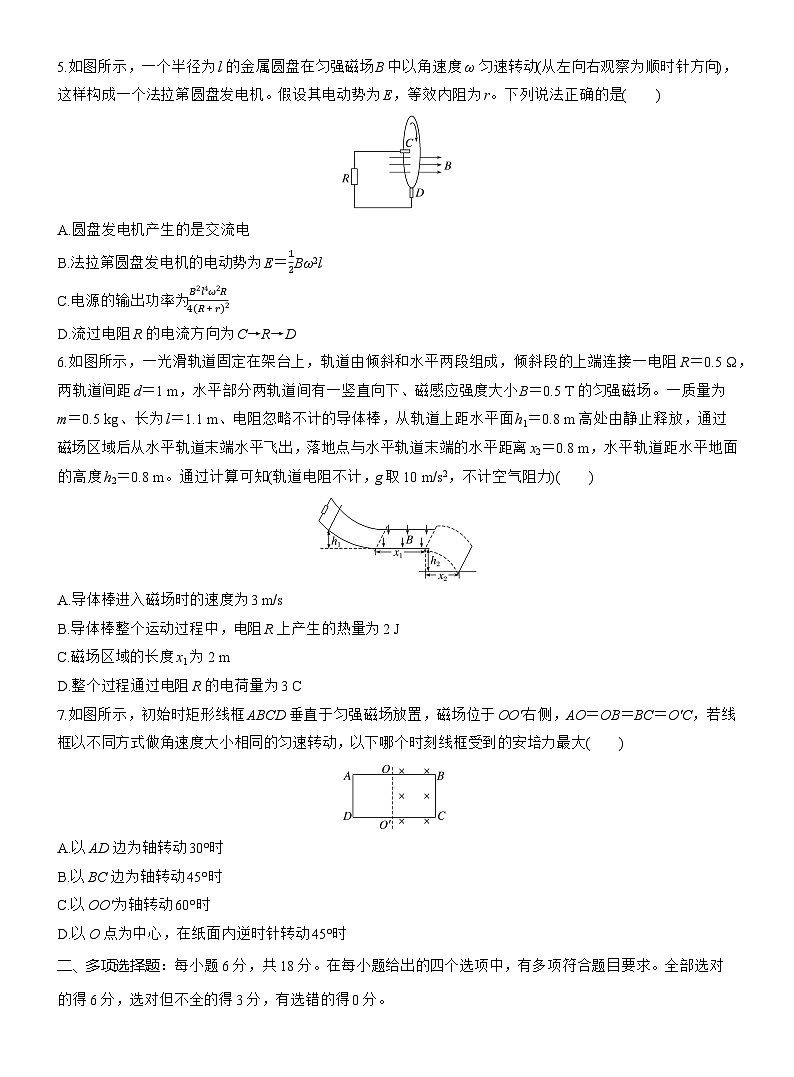

6.如圖所示，一光滑軌道固定在架臺上，軌道由傾斜和水平兩段組成，傾斜段的上端連接一電阻R＝0.5 Ω，兩軌道間距d＝1 m，水平部分兩軌道間有一豎直向下、磁感應強度大小B＝0.5 T的勻強磁場。一質量為m＝0.5 kg、長為l＝1.1 m、電阻忽略不計的導體棒，從軌道上距水平面h1＝0.8 m高處由靜止釋放，通過磁場區域后從水平軌道末端水平飛出，落地點與水平軌道末端的水平距離x2＝0.8 m，水平軌道距水平地面的高度h2＝0.8 m。通過計算可知(軌道電阻不計，g取10 m/s2，不計空氣阻力)A.導體棒進入磁場時的速度為3 m/sB.導體棒整個運動過程中，電阻R上產生的熱量為2 JC.磁場區域的長度x1為2 mD.整個過程通過電阻R的電荷量為3 C
7.如圖所示，初始時矩形線框ABCD垂直于勻強磁場放置，磁場位于OO'右側，AO＝OB＝BC＝O'C，若線框以不同方式做角速度大小相同的勻速轉動，以下哪個時刻線框受到的安培力最大A.以AD邊為軸轉動30°時B.以BC邊為軸轉動45°時C.以O(shè)O'為軸轉動60°時D.以O(shè)點為中心，在紙面內逆時針轉動45°時
二、多項選擇題8.(2025·山東濟南市檢測)如圖所示為理想變壓器與4個額定電壓相同的燈泡連接的電路，M、N端連接一個穩壓交流電源。開關S閉合時L1、L2、L3、L4都正常發光，下列說法正確的是A.變壓器的原、副線圈的匝數比n1∶n2＝1∶2B.燈泡L3、L4的額定電流一定相同C.開關S斷開后，燈泡L1變暗D.開關S斷開后，流過燈泡L3(L3仍能發光)的電流增大
10.(2025·山東泰安市開學考)如圖所示，勻強磁場Ⅰ、Ⅱ的磁場方向均沿水平方向垂直紙面向外，兩磁場邊界水平，磁場寬度均為L(zhǎng)，磁場Ⅰ下邊界到磁場Ⅱ上邊界的距離為2.5L，磁場Ⅰ的磁感應強度大小為B。邊長為L(zhǎng)、電阻為R的單匝正方形金屬線框abcd位于垂直于磁場的豎直平面
電路給電磁鐵供電作為控制電路，用220 V交流電源給路燈供電。(1)請用筆畫線代替導線，正確連接繼電器控制電路。
三、非選擇題11.用光敏電阻和電磁繼電器等器材設計一套自動光控照明電路，使得傍晚天變黑時，校園里的路燈自動亮起；早晨天亮?xí)r，路燈自動熄滅。選用的光敏電阻的阻值隨照度變化的曲線如圖甲所示(照度反映光的強弱，光越強，照度越大，照度單位為lx)。圖乙所示為校園路燈自動控制的模擬電路圖，用直流
(2)當線圈中的電流大于或等于2 mA時，繼電器的銜鐵將被吸合。為了實現根據光照情況控制路燈通斷，路燈應接在　　　接線柱上。A.A、BB.B、CC.A、C
(3)圖中直流電源的電動勢E＝15 V，內阻忽略不計，電磁鐵線圈電阻為400 Ω，滑動變阻器有三種規格可供選擇：R1(0~100 Ω)、R2(0~1 750 Ω)、R3(0~17 500 Ω)，要求天色漸暗照度降低至15 lx時點亮路燈，滑動變阻器應選擇　　　(填“R1”“R2”或“R3”)。
(4)使用過程中發現天色比較暗了，路燈還未開啟。為了使路燈亮得更及時，應適當?shù)亍　　　?填“增大”或“減小”)滑動變阻器的電阻。
(5)小佳同學想利用乙圖為自己家院子里的車庫設計自動開門裝置，當車燈照到光敏電阻上時，開門電動機啟動打開車庫的門。開門電動機應連接在　　　接線柱上。A.A、BB.B、CC.A、C
12.用壓縮空氣推動一小型交流發電機發電。如圖甲所示，理想變壓器原、副線圈匝數比為2∶1，額定電壓為6 V的小燈泡正常發光，發電機輸出端的電流隨時間變化圖像如圖乙，求：(1)燈泡1分鐘內消耗的電能；
(2)從燈泡上電流為零開始的半個周期內，通過燈泡的電荷量。
13.(2024·山東臨沂市模擬)如圖所示，傾角為θ＝37°的足夠長的平行金屬導軌固定在水平面上，平行導軌間的距離為L(zhǎng)，兩導體棒ab、cd垂直于導軌放置，空間存在垂直導軌平面向上的勻強磁場，磁感應強度大小為B，現給導體棒ab一沿導軌平面向下的初速度v0使其沿導軌向下運動，已知兩導體棒質量均為m，電阻均為R，兩導體棒與導軌之間的動摩擦因數均
為μ＝0.75，導軌電阻忽略不計，從ab開始運動到兩棒相對靜止的整個運動過程中兩導體棒始終與導軌垂直且保持良好的接觸，sin 37°＝0.6，g取10 m/s2。
(1)求兩根導體棒最終的速度；
(2)整個過程中回路產生的焦耳熱Q；
(3)若導體棒ab運動之前，兩根導體棒相距的距離為L(zhǎng)0，要保證運動過程中兩根導體棒不相撞，L0最小是多少？
已知重力加速度為g，忽略導軌的電阻、所有摩擦以及線框的可能形變，且導體棒a和線框b、c邊運動過程中始終與導軌垂直，導體棒和線框側邊與導軌始終接觸良好。求：(1)導體棒a剛進入磁場時的速度大小v0；
(2)碰后瞬間導體棒a的速度大小v；
(3)從最初到穩定，導體棒a上產生的焦耳熱Qa及最終導體棒a和線框b邊的距離x。
