物理必修 第三冊5 實驗：練習使用多用電表教案設計

這是一份物理必修 第三冊5 實驗：練習使用多用電表教案設計，共15頁。教案主要包含了認識多用電表，使用多用電表，多用電表檢查電路故障等內容，歡迎下載使用。

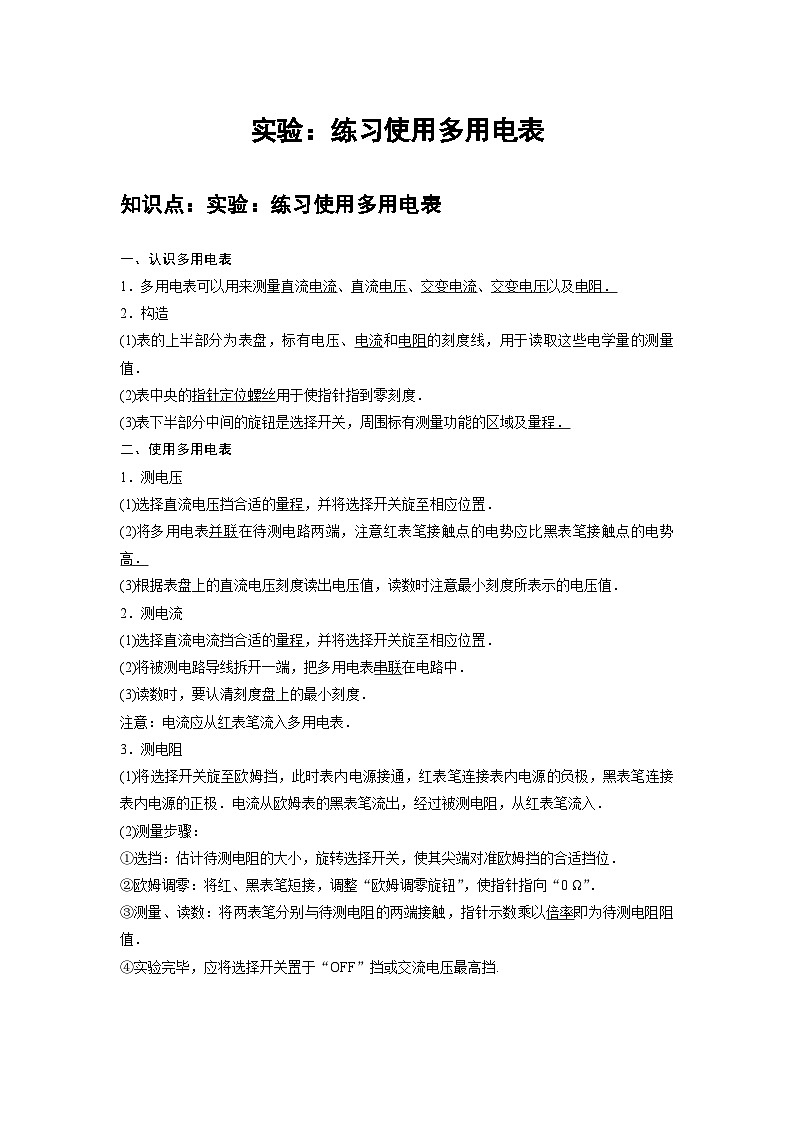

一、認識多用電表
1．多用電表可以用來測量直流電流、直流電壓、交變電流、交變電壓以及電阻．
2．構造
(1)表的上半部分為表盤，標有電壓、電流和電阻的刻度線，用于讀取這些電學量的測量值．
(2)表中央的指針定位螺絲用于使指針指到零刻度．
(3)表下半部分中間的旋鈕是選擇開關，周圍標有測量功能的區域及量程．
二、使用多用電表
1．測電壓
(1)選擇直流電壓擋合適的量程，并將選擇開關旋至相應位置．
(2)將多用電表并聯在待測電路兩端，注意紅表筆接觸點的電勢應比黑表筆接觸點的電勢高．
(3)根據表盤上的直流電壓刻度讀出電壓值，讀數時注意最小刻度所表示的電壓值．
2．測電流
(1)選擇直流電流擋合適的量程，并將選擇開關旋至相應位置．
(2)將被測電路導線拆開一端，把多用電表串聯在電路中．
(3)讀數時，要認清刻度盤上的最小刻度．
注意：電流應從紅表筆流入多用電表．
3．測電阻
(1)將選擇開關旋至歐姆擋，此時表內電源接通，紅表筆連接表內電源的負極，黑表筆連接表內電源的正極．電流從歐姆表的黑表筆流出，經過被測電阻，從紅表筆流入．
(2)測量步驟：
①選擋：估計待測電阻的大小，旋轉選擇開關，使其尖端對準歐姆擋的合適擋位．
②歐姆調零：將紅、黑表筆短接，調整“歐姆調零旋鈕”，使指針指向“0 Ω”．
③測量、讀數：將兩表筆分別與待測電阻的兩端接觸，指針示數乘以倍率即為待測電阻阻值．
④實驗完畢，應將選擇開關置于“OFF”擋或交流電壓最高擋.

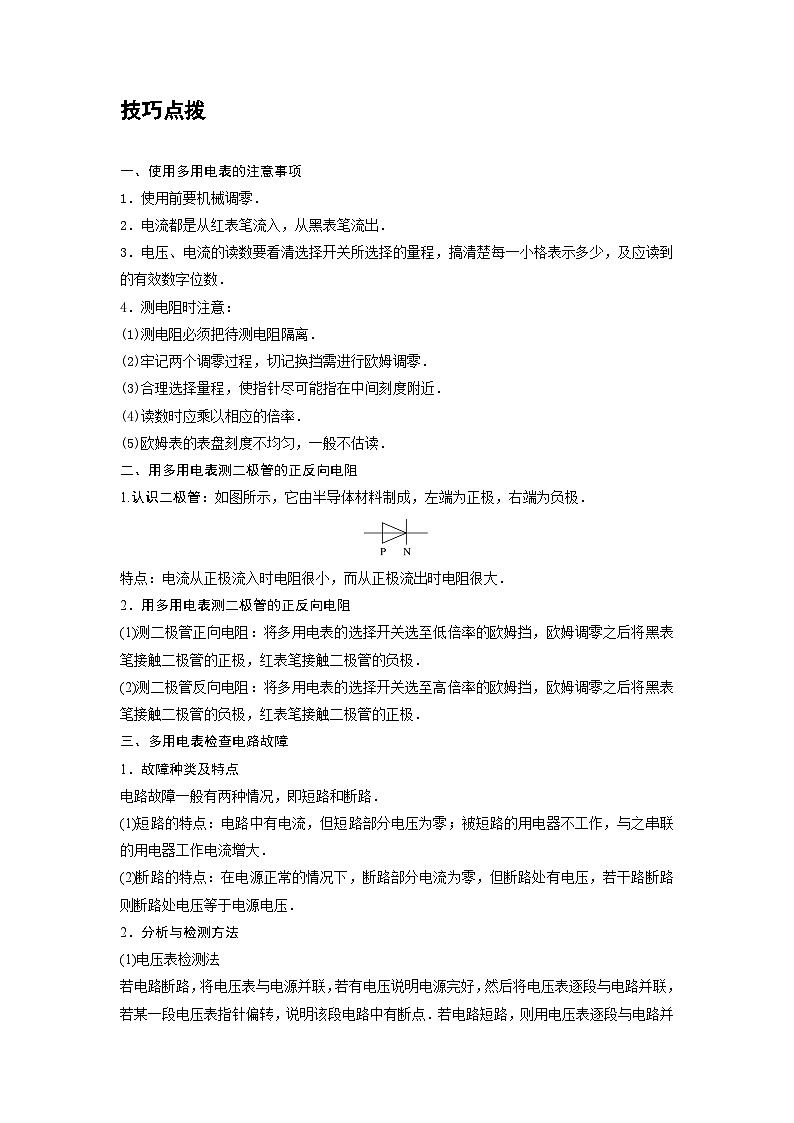

技巧點撥
一、使用多用電表的注意事項
1．使用前要機械調零．
2．電流都是從紅表筆流入，從黑表筆流出．
3．電壓、電流的讀數要看清選擇開關所選擇的量程，搞清楚每一小格表示多少，及應讀到的有效數字位數．
4．測電阻時注意：
(1)測電阻必須把待測電阻隔離．
(2)牢記兩個調零過程，切記換擋需進行歐姆調零．
(3)合理選擇量程，使指針盡可能指在中間刻度附近．
(4)讀數時應乘以相應的倍率．
(5)歐姆表的表盤刻度不均勻，一般不估讀．
二、用多用電表測二極管的正反向電阻
1.認識二極管：如圖所示，它由半導體材料制成，左端為正極，右端為負極．
特點：電流從正極流入時電阻很小，而從正極流出時電阻很大．
2．用多用電表測二極管的正反向電阻
(1)測二極管正向電阻：將多用電表的選擇開關選至低倍率的歐姆擋，歐姆調零之后將黑表筆接觸二極管的正極，紅表筆接觸二極管的負極．
(2)測二極管反向電阻：將多用電表的選擇開關選至高倍率的歐姆擋，歐姆調零之后將黑表筆接觸二極管的負極，紅表筆接觸二極管的正極．
三、多用電表檢查電路故障
1．故障種類及特點
電路故障一般有兩種情況，即短路和斷路．
(1)短路的特點：電路中有電流，但短路部分電壓為零；被短路的用電器不工作，與之串聯的用電器工作電流增大．
(2)斷路的特點：在電源正常的情況下，斷路部分電流為零，但斷路處有電壓，若干路斷路則斷路處電壓等于電源電壓．
2．分析與檢測方法
(1)電壓表檢測法
若電路斷路，將電壓表與電源并聯，若有電壓說明電源完好，然后將電壓表逐段與電路并聯，若某一段電壓表指針偏轉，說明該段電路中有斷點．若電路短路，則用電壓表逐段與電路并聯，某一段電壓表示數為零，則該段被短路．
(2)歐姆表檢測法
斷開電路，用多用電表的歐姆擋測量待測部分的電阻，若檢測部分示數正常，說明兩點間電路正常；若檢測部分電阻很小(幾乎為零)，說明該部分短路；若檢測部分指針幾乎不動，說明該部分有斷路．

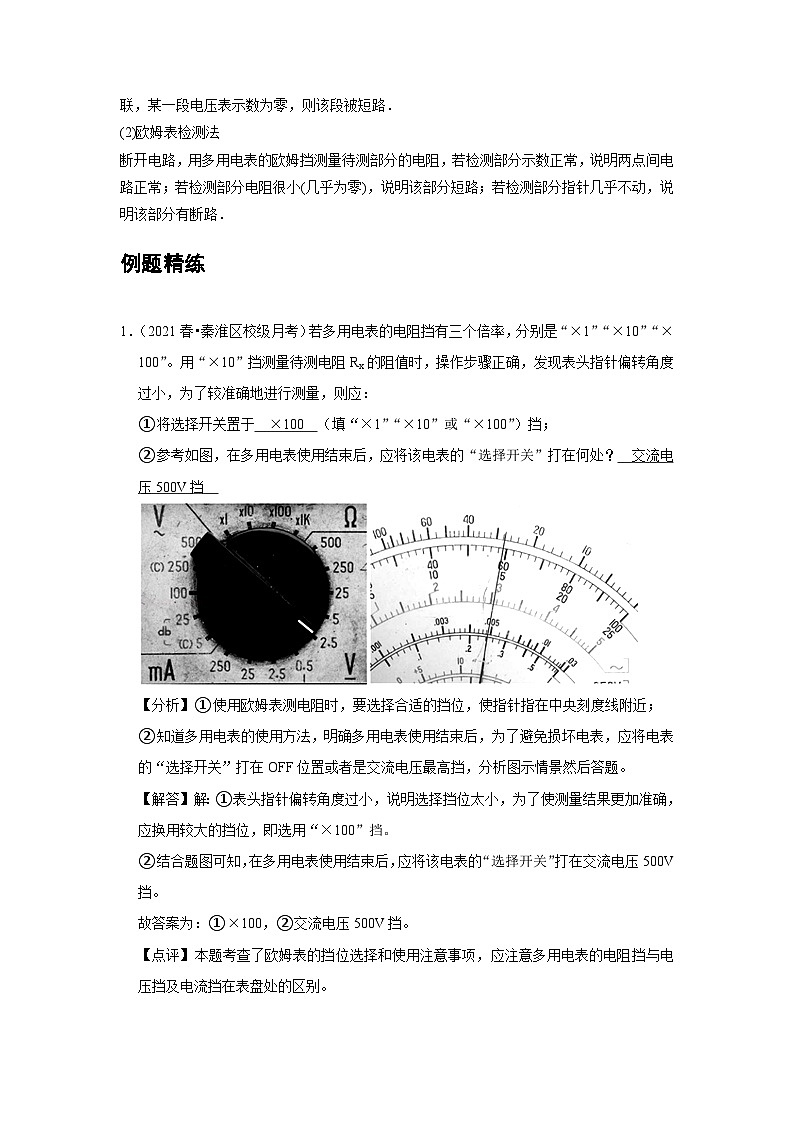

例題精練
1．（2021春?秦淮區校級月考）若多用電表的電阻擋有三個倍率，分別是“×1”“×10”“×100”。用“×10”擋測量待測電阻Rx的阻值時，操作步驟正確，發現表頭指針偏轉角度過小，為了較準確地進行測量，則應：
①將選擇開關置于 ×100 （填“×1”“×10”或“×100”）擋；
②參考如圖，在多用電表使用結束后，應將該電表的“選擇開關”打在何處？ 交流電壓500V擋
【分析】①使用歐姆表測電阻時，要選擇合適的擋位，使指針指在中央刻度線附近；
②知道多用電表的使用方法，明確多用電表使用結束后，為了避免損壞電表，應將電表的“選擇開關”打在OFF位置或者是交流電壓最高擋，分析圖示情景然后答題。
【解答】解：①表頭指針偏轉角度過小，說明選擇擋位太小，為了使測量結果更加準確，應換用較大的擋位，即選用“×100”擋。
②結合題圖可知，在多用電表使用結束后，應將該電表的“選擇開關”打在交流電壓500V擋。
故答案為：①×100，②交流電壓500V擋。
【點評】本題考查了歐姆表的擋位選擇和使用注意事項，應注意多用電表的電阻擋與電壓擋及電流擋在表盤處的區別。
隨堂練習
1．（2021春?成都月考）用如圖所示的多用電表測量電阻，要用到選擇開關K和兩個部件S、T。請根據下列步驟完成電阻測量。
①機械調零，使指針對準電流的“0”刻線。
②將K旋轉到電阻擋“×100”的位置。
③將插入“+”“﹣”插孔的表筆短接，旋動部件 T （填“S”、“T”或“K”），使指針對準電阻的“0刻線”。
④將兩表筆分別與待測電阻兩端相接，發現指針偏轉角度過大。為了得到比較準確的測量結果，請從下列選項中挑出合理的步驟，并按 BDC 的順序進行操作（填正確答案標號），再完成讀數測量。
A．將K旋轉到電阻擋“×1k”的位置
B．將K旋轉到電阻擋“×10”的位置
C．將兩表筆的金屬部分分別與被測電阻的兩端相接
D．將兩表筆短接，旋動合適部件，對電表進行調零
【分析】多用電表測量電阻時，需將選擇開關旋到歐姆擋某一位置，接著機械校零，然后歐姆調零后，測量電阻讀出示數。注意示數是由刻度值與倍率的乘積。當發現指針偏轉太小時，則需要選擇更大的倍率。
【解答】解：③在使用多用電表測電阻時，需要進行歐姆調零，方法是：將“十“、“﹣“插孔的表筆短接，旋動部件T，讓表盤指針指在最右端電阻的零刻度處；
④當兩表筆分別與待測電阻相接，發現指針偏轉角度過大，為了得到比較準確的測量結果，必須將指針在中間刻度附近，所以要將倍率調小。原因是指針偏轉大，則說明刻度盤值小，現在要指針偏大即刻度盤值要大，則只有調小倍率才會實現，故需要選擇“×10”的擋位，進行完歐姆調零后再進行測量，故實驗正確順序為BDC。
故答案為：③T；④BDC。
【點評】本題考查多用電表歐姆擋的使用方法，要正確選擇擋位，明確每次換擋要進行歐姆調零，知道指針指在中間位置附近時測量結果最準確。
2．（2021?蘭州模擬）如圖所示，（a）為多用電表的內部結構示意圖。E是電池的電動勢；R1、R2、R3、R4和R5是定值電阻，R6是可變電阻；表頭G的滿偏電流為3mA，內阻為200Ω，R1+R2＝Ω，虛線方框內為換擋開關，A端和B端分別與兩表筆相連。
（1）圖中的A端與 黑 （填“紅”或“黑”）色表筆相連接。
（2）當選擇開關與2連接，此時的多用表為 電流 表，量程為 0.6A 選擇開關連接4和5都為同一種表，當連接 5 時量程較大。
（3）當選擇開關與3連接時多用表為歐姆表，倍率為×100Ω，用它測量某一電阻時指針如圖所示，則被測電阻的阻值為 1100Ω 。
【分析】根據多用電表原理分析與各個位置鏈接時，測哪個物理量，按照閉合電路歐姆定律計算即可。
【解答】解：（1）歐姆表內置電源正極與黑表筆相連，電流從紅表筆流進黑表筆流出；
（2）改裝時并聯小電阻分流，故為電流表，量程I＝，解得I＝0.6A，連接4和5時為電壓表，串聯電阻分壓，當達到滿偏時分壓電阻越大，量程越大，故連接5時量程較大；
（3）表盤示數為11乘以倍率100，則最后讀數為1100Ω。
故答案為：（1）黑（2）電流、0.6A、5（3）1100Ω。
【點評】本題考查多用電表原理，比較簡單，注意電流從紅表筆進入多用電表，串聯分壓，并聯分流。
綜合練習
一．實驗題（共10小題）
1．（2021?岳陽一模）如圖是一個多用表倍率為×100的歐姆擋內部電路示意圖。電流表滿偏電流6mA、內阻9Ω；電池電動勢9V、內阻1Ω；變阻器R阻值0～2000Ω，在電路中還有一個保護電阻R0＝490Ω。
（1）選擇該擋位后，測量前應 歐姆調零 ；
（2）歐姆表盤的中間刻度應標數字為 15 ；
（3）當表內電池的電動勢低于 3 V時，可導致該擋位不可調零；
（4）若表內電池的電動勢下降后仍可調零，但某次測量竟將實際阻值為400Ω標準電阻的阻值測成500Ω，分析可知表內電池的電動勢等于 7.2 V。
【分析】（1）使用歐姆擋，在測量前需要歐姆調零；
（2）中值電阻等于歐姆表內阻；
（3）當調零電阻阻值為0時，讓表頭正好達到滿偏，此時電源電動勢為最小電動勢；
（4）表頭指針位置反應通過的電流，根據閉合電路歐姆定律列式求得兩次電流相同即可求解。
【解答】解：（1）使用歐姆擋，在測量前需要歐姆調零，
（2）中值電阻等于歐姆表內阻，歐姆表內阻為R內＝＝＝1500Ω，則歐姆表盤的中間刻度應標數字為15；
（3）當調零電阻阻值為0時，讓表頭正好達到滿偏，此時電源電動勢為最小電動勢，Emin＝IgR內min＝6×10﹣3×（9+1+490）V＝3V；
（4）表頭指針位置反應通過的電流，當標準表測量500Ω電阻時電流為I，則
I＝，代入數據解得I＝4.5×10﹣3A
當電源電動勢下降時測量400Ω電阻時電流仍為I，則
I＝，聯立解得E′＝7.2V
故答案為：歐姆調零；15；3；7.2。
【點評】本題考查多用電表的原理和使用，比較簡單。注意在使用歐姆擋測量之前必須歐姆調零，每次換擋也必須再次進行歐姆調零。
2．（2020秋?泉州期末）如圖為多用電表的示意圖，其中S、T、K為三個可調節部件，現用此電表測量一組阻值約為20Ω的定值電阻，操作步驟如下：
（1）調節部件 ，使電表計指向表盤左側“∞”位置；
（2）調節部件K，使旋鈕尖端指向 ×1 （選填“×1”“×10”“×100”或“×1k”）位置；
（3）紅、黑表筆分別插入“+”“﹣“插孔后，將兩表筆短接，調節部件 T ，使電表指針指向表盤右側阻零刻度位置；
（4）將兩表筆分別搭在待測電阻兩端，讀取被測電阻的阻值；
（5）將兩表筆取出，并調節部件K，使旋鈕尖端指向“OFF”擋。
【分析】多用電表測量電阻時，先進行機械調零，需將選擇開關旋到歐姆擋某一位置，再進行歐姆調零，才能進行測量。
【解答】解：（1）多用電表使用前要進行機械調零，調節機械調零旋鈕S，使電表指針停在左端的“∞”位置；
（2）待測電阻阻值約為20Ω，為了讓指針指向刻度盤中間位置，應選擇×1擋位；
（3）換擋后必須進行歐姆調零，方法是：調節可調部件K紅、黑表筆分別插入“+”“﹣“插孔后，將兩表筆短接，調節歐姆調零旋鈕T進行歐姆調零。
故答案為：（1）S；（2）×1；（3）T。
【點評】本題考查歐姆表的使用，要注意明確如何正確選擇擋位；并且知道每次換擋后要進行歐姆調零。
3．（2020秋?河池期末）圖a是多用電表的示意圖，小明用多用電表“×10”倍率的歐姆擋測量一只電阻的阻值，發現指針偏轉角太小，為了測量結果比較精確，請你補充完整依次進行的主要操作步驟：
（1）應選用 ×100 （選填“×1”或“×100”）倍率的歐姆擋；
（2）兩表筆短接，調節 歐姆調零旋鈕 ，使指針指在0Ω處；
（3）重新測量并讀數，若這時刻度盤上的指針位置如圖b所示，則測量結果是 1100 Ω。
【分析】（1）歐姆表的零刻度在右邊，指針偏轉較大較大時，說明電阻較小，換用小倍率進行測量；
（2）歐姆表每次換擋均需要進行歐姆調零；
（3）電阻的大小等于歐姆表的讀數乘以倍率。
【解答】解：（1）用多用電表“×10”倍率的歐姆擋測量電阻的阻值，指針偏轉角太小，說明示數大了，要想使示數指在中值電阻附近，選用大倍率的，故選用“×100”倍率的歐姆擋；
（2）兩表筆短接，調節歐姆擋調零旋鈕，使指針指在0Ω處；
（3）由圖可知，指針示數為11，因擋位為×100，故電阻讀數為：R＝11×100Ω＝1100Ω。
故答案為：（1）×100；（2）歐姆調零旋鈕；（3）1100。
【點評】本題考查多用表的使用，掌握多用電表的使用方法，明確基本做法，注意多用電表使用時每次換擋后都要進行歐姆調零。
4．（2020秋?嘉興期末）某同學在做“練習使用多用電表”實驗中：
（1）用多用電表測某電阻，擋位旋鈕至歐姆擋的“×10”擋，讀數時發現指偏轉角太大，為使測量結果更加準確，則應改用 ×1 （選填“×1”“×100”“×1k”）擋。
（2）旋轉到合適擋位后，先用大拇指和食指緊捏紅黑表筆進行歐姆調零（如圖甲），然后墊在兩根食指上用兩表筆接觸待測電阻的兩端的引腳（如圖乙），這兩步操作 。
A．只有甲不合理
B．只有乙不合理
C．都不合理
（3）某次測量時選擇開關為歐姆擋“×100”擋，指針如圖丙所示，則讀數為 3000 Ω。
【分析】（1）使用歐姆表測電阻時，要選擇合適的擋位，使指針指在中央刻度線附近；
（2）明確測量原理和歐姆調零原理，從而明確兩次操作是否對實驗結果造成影響；
（3）讀出指針示數，再乘以所選倍率即為電阻的阻值。
【解答】解：（1）用多用電表測量某電阻，將擋位旋鈕調至“×10”擋，讀數時發現指針偏轉角太大，說明所選擋位太大，為使測量結果更加準確，應換小擋，應改用×1擋；
（2）大拇指和食指緊捏紅黑表筆進行歐姆調零時兩表筆間是短路的，用手指捏住人體電阻沒有影響，是可行的；而墊在兩根食指上用兩表筆接觸待測電阻的兩端的引腳相當于與人體并聯，導致測量結果不準確，故不可行，故B正確，AC錯誤；
（3）選擇開關打在“×100”擋，由圖示可知，指針所示的讀數為30，故歐姆表示數為30×100Ω＝3000Ω。
故答案為：（1）×1；（2）B；（3）3000。
【點評】本題考查了歐姆表的使用及電路故障檢測方法，使用歐姆表測電阻時，要選擇合適的擋位，使指針指在中央刻度線附近。
5．（2020秋?福州期末）某探究小組使用多用電表的歐姆擋進行探究實驗，他們選定的器材有多用電表、電壓表（量程為0～5V，內阻十幾千歐）、滑動變阻器R（最大阻值為5kΩ）、導線若干，回答下列問題：
（1）圖甲為多用電表的刻度盤（中央刻度值為15），當歐姆擋倍率為“×1k”時，對應歐姆表的內阻R內＝ 15.0 kΩ。
（2）用圖乙電路進行測量，選擇歐姆擋的倍率為“×1k”，進行歐姆調零后，將滑動變阻器調到合適阻值，紅表筆接 1 （填“1”或“2”）接線柱，黑表筆接另一接線柱，歐姆表的指針位置如圖甲所示，讀數為 16.0 kΩ。
【分析】（1）明確多用電表原理，根據中值電阻即可求出多用電表內電阻；
（2）知道內部電源正極與黑表筆相連，根據電流表”紅進黑入“即可求得紅表筆與哪個接線柱相連；根據指針讀數乘以倍率即可確定讀數。
【解答】解：（1）根據多用電表原理可知，當指針指刻度盤中間位置時，內外電阻相等，由圖可知，中值電阻阻值R＝15.0×1k＝15.0kΩ，故多用電表內阻大小為15.0kΩ；
（2）紅表筆與歐姆表內部電源的負極相連，電流從紅表筆流入表內，再根據給定電壓表的正、負接線柱的位置，可以判斷紅表筆接“1”接線柱，黑表筆接“2”接線柱；由圖可知，指針讀數為16.0×1kΩ＝16.0kΩ。
故答案為：（1）15.0；（2）1；16.0。
【點評】本題考查多用電表的原理，對于歐姆表，要了解其結構、掌握讀數的方法，關鍵要理解歐姆表的工作原理：閉合電路歐姆定律的應用。
6．（2020秋?西城區期末）用圖1所示的多用電表測量一個阻值約為2kΩ的電阻，要用到圖中三個部件K、S和T。請根據下列步驟完成電阻測量：
①旋動部件 （填字母“K”、“S”或“T”），使指針對準電流的“0”刻線。
②將選擇開關旋轉到“Ω”擋×100的位置。
③將紅、黑表筆分別插入“+”“﹣”插孔，并將兩表筆短接，旋動部件 T （填字母“K”、“S”或“T”），使電表指針對準電阻的 0刻線 （填“0刻線”或“∞刻線”）。
④將紅、黑表筆分別與待測電阻兩端接觸，若多用電表讀數如圖2所示，該電阻的阻值為 1900 Ω。
⑤測量完畢，將選擇開關旋轉到OFF位置。
【分析】①測量前應旋動部件S，使指針指在電流“0”刻線；
③T為歐姆調零旋鈕，每選擇一次擋位，都需要紅黑表筆短接進行歐姆調零，測量時指針靠近中值電阻較準確；
④根據歐姆表讀數等于刻度盤讀數×倍率求解。
【解答】解：①S為機械調零旋鈕，測量前應旋動部件S，使指針指在電流“0”刻線；
③歐姆調零時，應旋動部件T，使指針對準電阻的“0刻線”；
④根據讀數可知擋位選擇為×100，所以歐姆表的讀數為：R＝19×100Ω＝1900Ω。
故答案為：①S；③T，0刻線；④1900。
【點評】本題考查了歐姆表的工作原理和使用方法，掌握基礎知識即可正確解題；使用歐姆表測電阻時，要選擇合適的擋位，使指針指在中央刻度線附近。
7．（2020秋?海淀區期末）某實驗小組在利用實驗室提供的器材測量一種金屬電阻絲的電阻率時，先用多用電表歐姆擋粗測了金屬電阻絲的阻值，所使用的多用電表歐姆擋共有“×1”“×10”“×100”“×1k”四個擋。實驗小組的主要操作步驟有如下三步：
（1）將紅、黑表筆分別插入多用電表的“+”、“﹣”插孔，選擇“×10”倍率的歐姆擋；
（2） 將紅、黑表筆短接，調節歐姆調零旋鈕進行歐姆調零 ；
（3）把紅、黑表筆分別與金屬電阻絲的兩端相接，表針指在如圖中虛線①的位置。為了能獲得更準確的測量數據，應將倍率調整到歐姆擋 ×1 的擋位；在一系列正確操作后表針指在如圖中虛線②的位置，則該金屬電阻絲阻值的測量值是 6 Ω。
【分析】明確多用電表的使用過程，知道使用歐姆擋時每次換擋均需要進行歐姆調零；歐姆表的表盤左邊密右邊疏，且零刻度在右邊，偏角大說明阻值小，要換較小擋，重新調零后測量，歐姆表指針示數與擋位的乘積是歐姆表的示數。
【解答】解：（2）換擋后需要進行歐姆調零，方法是，將紅、黑表筆短接，調節歐姆調零旋鈕進行歐姆調零；
（3）把選擇開關置于歐姆擋的“×10”擋位，由圖1所示所示可知表針偏角太大，說明所選擋位太大，為準確測量電阻阻值，應重新選擇“×1”擋位；指針讀數為6，故最終讀數為6×1Ω＝6Ω。
故答案為：（2）將紅、黑表筆短接，調節歐姆調零旋鈕進行歐姆調零；
（3）×1；6。
【點評】使用歐姆表測電阻時要選擇合適的擋位，指針要指在刻度盤中央刻度附近；對電表讀數時，要先確定其量程與分度值，然后再讀數，讀數時視線要與電表刻度線垂直。
8．（2020秋?濱海新區期末）某同學練習使用多用電表。
（1）該同學使用多用電表“×10Ω”擋位測量某一電阻Rx阻值時，正確操作后指針位置如圖所示，則該電阻的測量值為 170 Ω；
（2）該同學繼續用相同擋位測量另一電阻，發現指針偏轉角度過小。為了減小測量誤差，他再次進行測量前應該進行的操作是 BAD （從下列選項中挑出合理的步驟并按操作順序排列）。
A．將紅表筆和黑表筆接觸
B．把選擇開關旋轉到“×100”位置
C．把選擇開關旋轉到“×1”位置
D．調節歐姆調零旋鈕使表針指向歐姆零點
【分析】（1）根據圖1得到指針讀數，讀數乘以倍率從而得到阻值；
（2）根據歐姆表使用規則，由指針偏轉角度確定調節倍數，從而根據使用規范確定操作步驟。
【解答】解：（1）多用電表選擇歐姆×10擋，由圖所示表盤可知，電學元件的阻值為17×10Ω＝170Ω；
（2）發現指針偏轉角度過小，讀數過大，故要將歐姆表倍率調大一個擋位，即應調整到“×100”位置；調整擋位后，將紅表筆和黑表筆接觸，要先進行歐姆調零，故實驗步驟的順序為：BAD。
故答案為：（1）170；（2）BAD。
【點評】本題考查了多用電表讀數、歐姆表的使用方法與步驟，要掌握常用器材的使用及讀數方法；知道用歐姆表測電阻要選擇合適的擋位，歐姆表換擋后要重新進行歐姆調零。
9．（2020秋?香坊區校級期末）（1）如圖所示，螺旋測微器的讀數為 6.124 mm，游標卡尺的讀數為 50.85 mm。
（2）電壓表接0～3V量程，電壓表的讀數為 2.15 V。
（3）電流表接0～0.6A量程，電流表的讀數為 0.16 A。
【分析】（1）螺旋測微器固定刻度與可動刻度示數之和是螺旋測微器的示數，游標卡尺主尺與游標尺示數之和是游標卡尺示數；
（2）根據電壓表量程與圖示表盤確定其分度值，然后根據指針位置讀出其示數；
（3）根據電流表量程與圖示表盤確定其分度值，然后根據指針位置讀出其示數。
【解答】解：（1）由圖示螺旋測微器可知，其示數為：6mm+12.4×0.01mm＝6.124mm，
由圖示游標卡尺可知，游標尺為20分度，精度為0.05mm，故其示數為：50mm+17×0.05mm＝50.85mm；
（2）電壓表量程為3V，由圖示電壓表可知，其分度值為0.1V，示數為：2.15V；
（3）電流表量程為0.6A，由圖示表盤可知，其分度值為0.02A，示數為：0.16A；
故答案為：（1）6.124；50.85；（2）2.15；（3）0.16。
【點評】本題考查了螺旋測微器、游標卡尺、電壓表與電流表讀數，要掌握常用器材的使用及讀數方法；對器材讀數時要注意視線要與刻度線垂直。
10．（2020秋?農安縣期末）某學生實驗小組利用如圖丙所示電路進行實驗，使用的器材有：
多用電表、電壓表（量程5V，內阻十幾kΩ）、滑動變阻器（最大阻值5kΩ）、導線若干
（1）將多用電表擋位調到電阻“×100Ω”擋，再將紅表筆和黑表筆短接，進行 歐姆調零 ；
（2）將圖中多用電表的紅表筆和 1 （填“1”或“2”）端相連，黑表筆連接另一端；
（3）若多用電表擋位調到電阻“×100Ω”擋測量，指針偏轉角度過小，應換 ×1K 擋（填“×10Ω”或“×1k”）
（4）換擋后重新進行（1）的步驟后，將滑動變阻器的滑片調到適當位置，使多用電表的示數如圖甲所示，這時電壓表的示數如圖乙所示。多用電表的讀數為 19.0 kΩ。
【分析】（1）實驗歐姆表測電阻選擇擋位后要進行歐姆調零；
（2）電流從歐姆表的黑表筆流出紅表筆流入，電流應從電壓表正接線柱流入負接線柱流出，根據圖示電路圖答題；
（3）用歐姆表測電阻要選擇合適的擋位使指針指在中央刻度線附近；
（4）歐姆表指針示數與擋位的乘積是歐姆表示數，然后根據指針位置讀出其示數。
【解答】解：（1）將多用電表擋位調到電阻“×100Ω”擋，再將紅表筆和黑表筆短接，進行歐姆調零；
（2）電流從歐姆表黑表筆流出，從電壓表正接線柱流入，由圖示電路圖可知，應將多用電表的紅表筆和1端相連，黑表筆連接另一端；
（3）若多用電表擋位調到電阻“×100Ω”擋測量，指針偏轉角度過小，說明所選擋位太小，為準確測電阻阻值，應換×1K擋。
（4）歐姆表選擇×1k擋位，由圖甲所示可知，多用電表示數為：19.0×1kΩ＝19.0kΩ。
故答案為：（1）歐姆調零；（2）1；（3）×1K；（4）19.0。
【點評】本題考查了歐姆表表的實驗方法、歐姆表與電表的讀數，應用歐姆表測電阻要選擇合適的擋位使指針指在歐姆表中央刻度線附近，歐姆表換擋后要進行歐姆調零。
