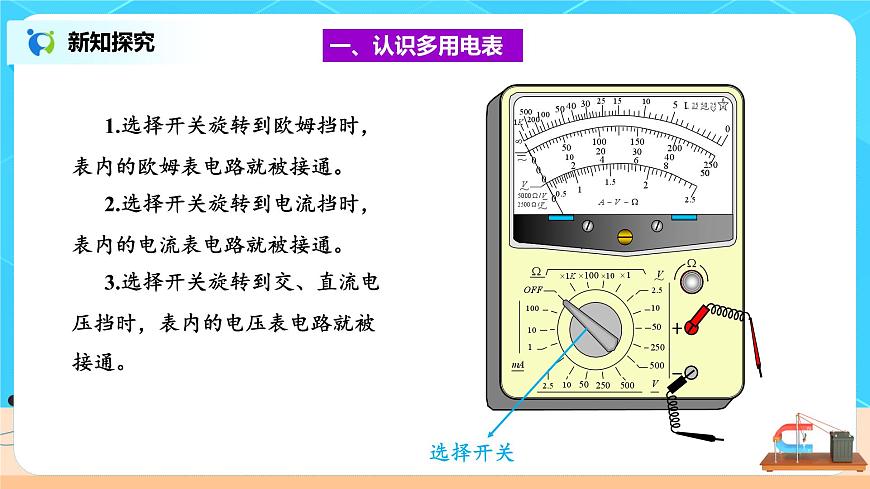

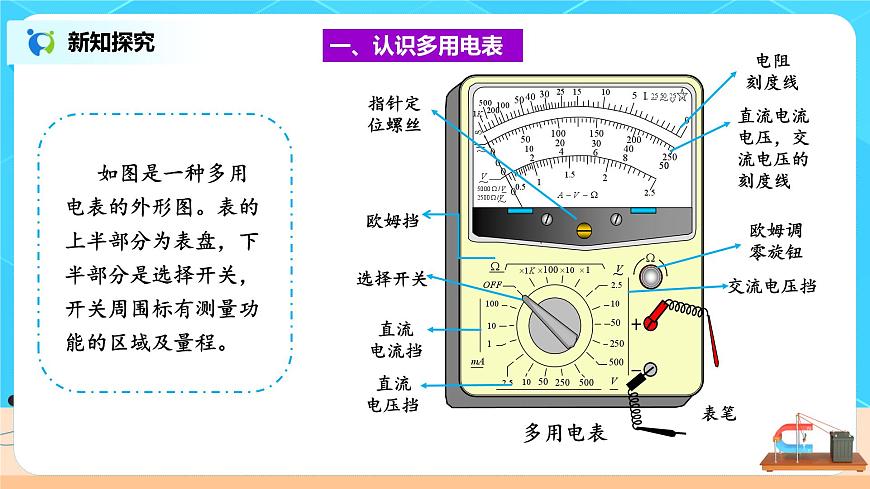

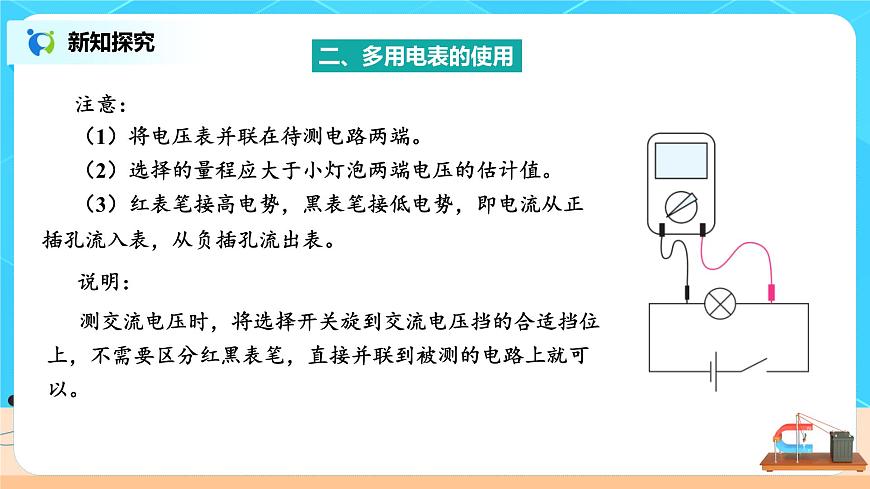

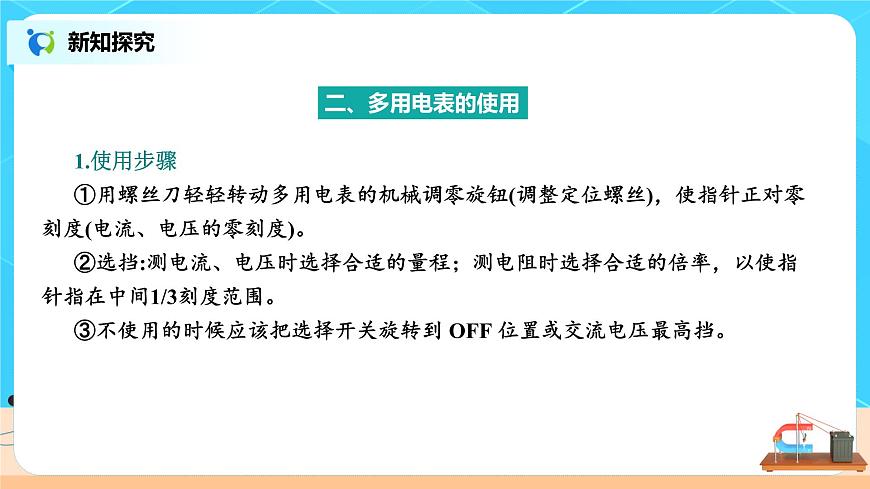

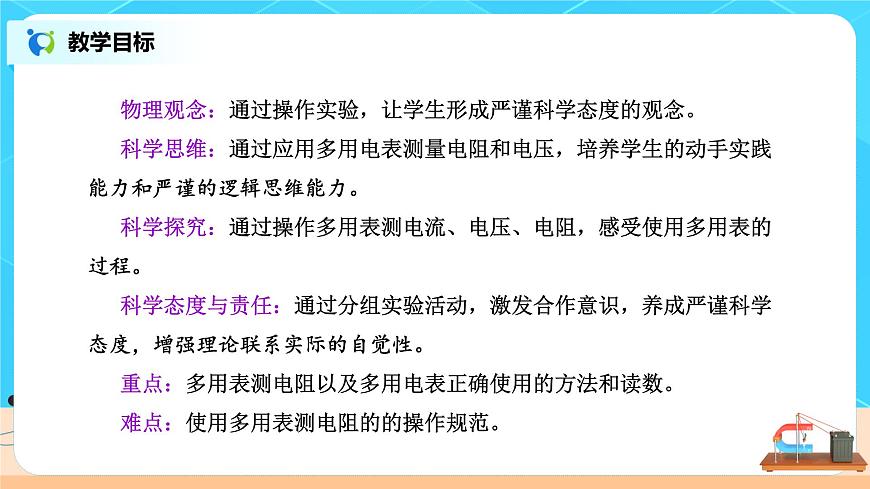

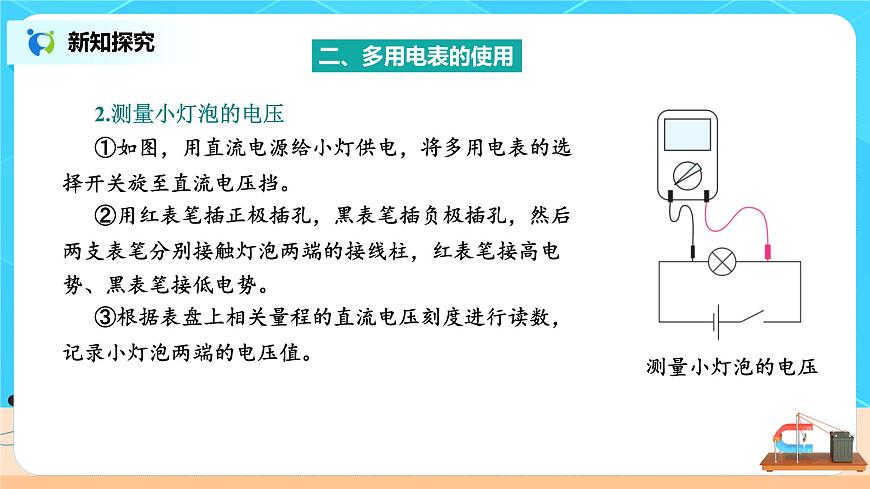

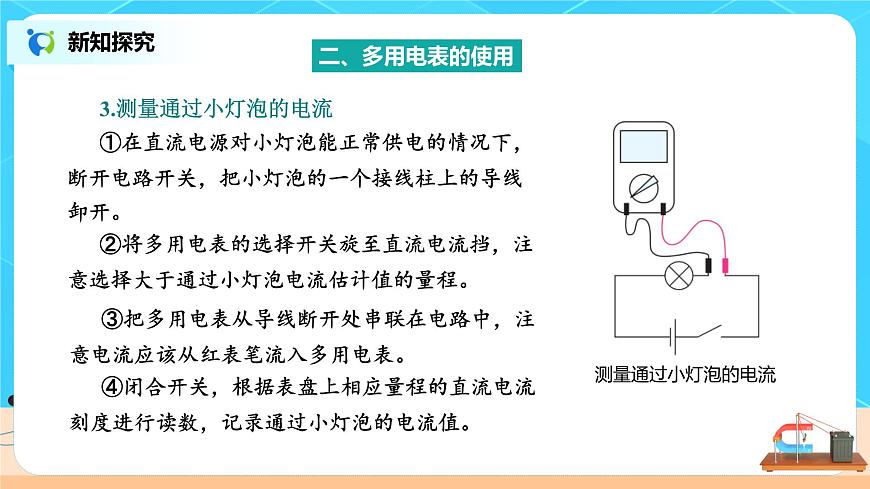

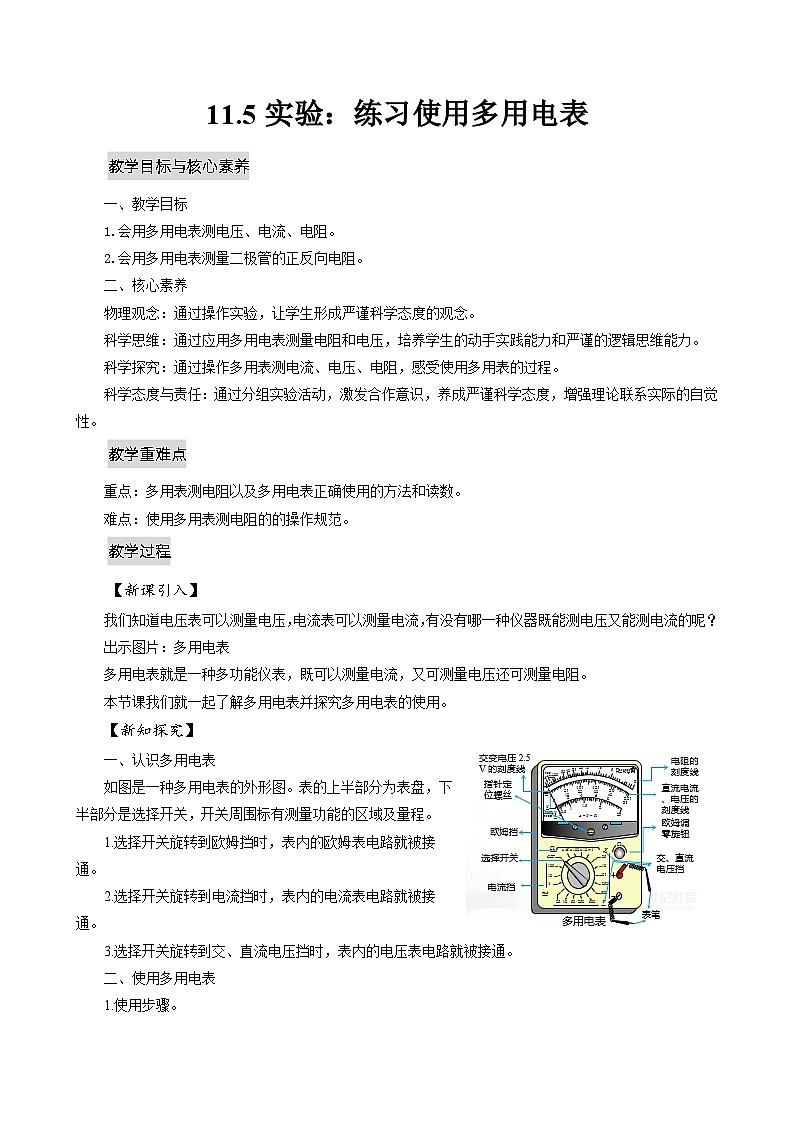

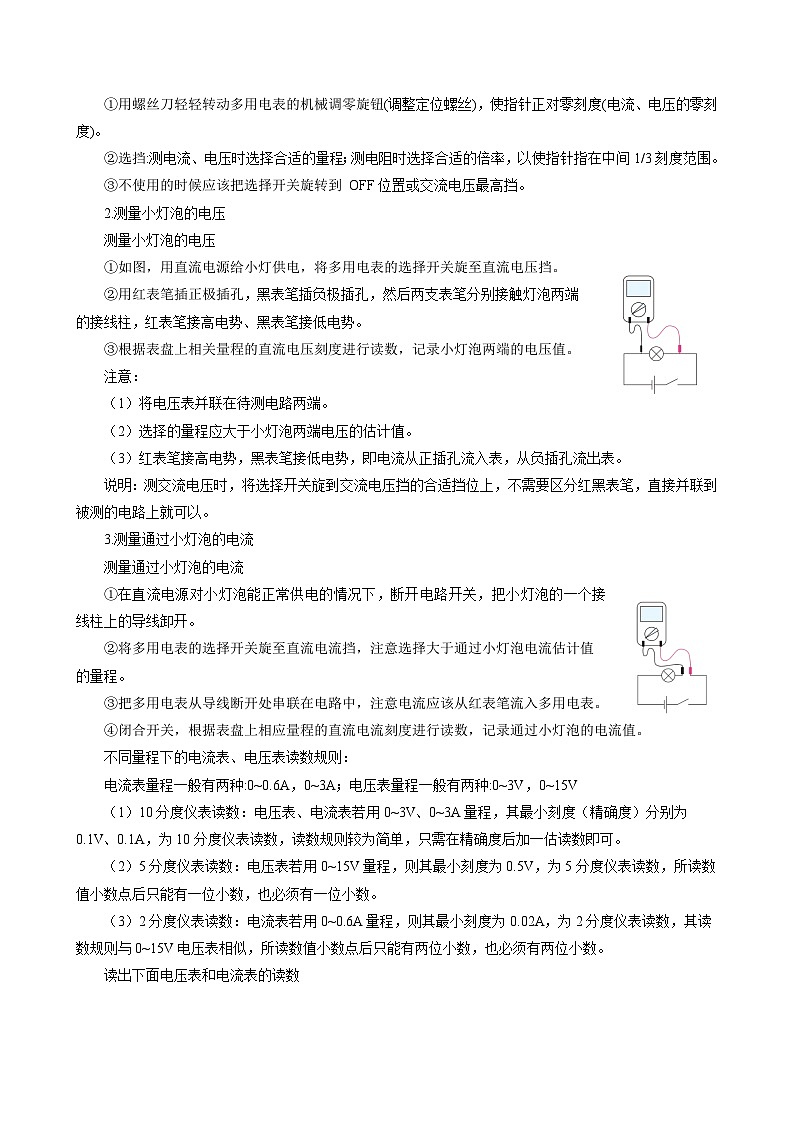

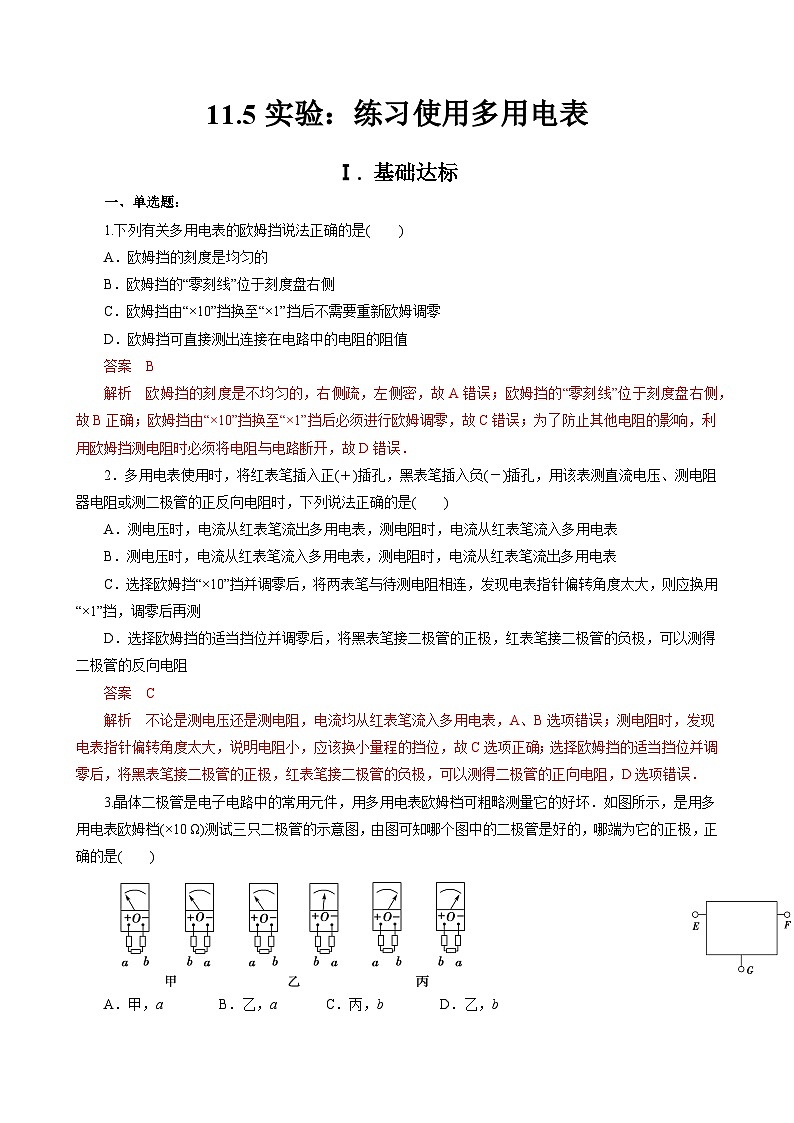

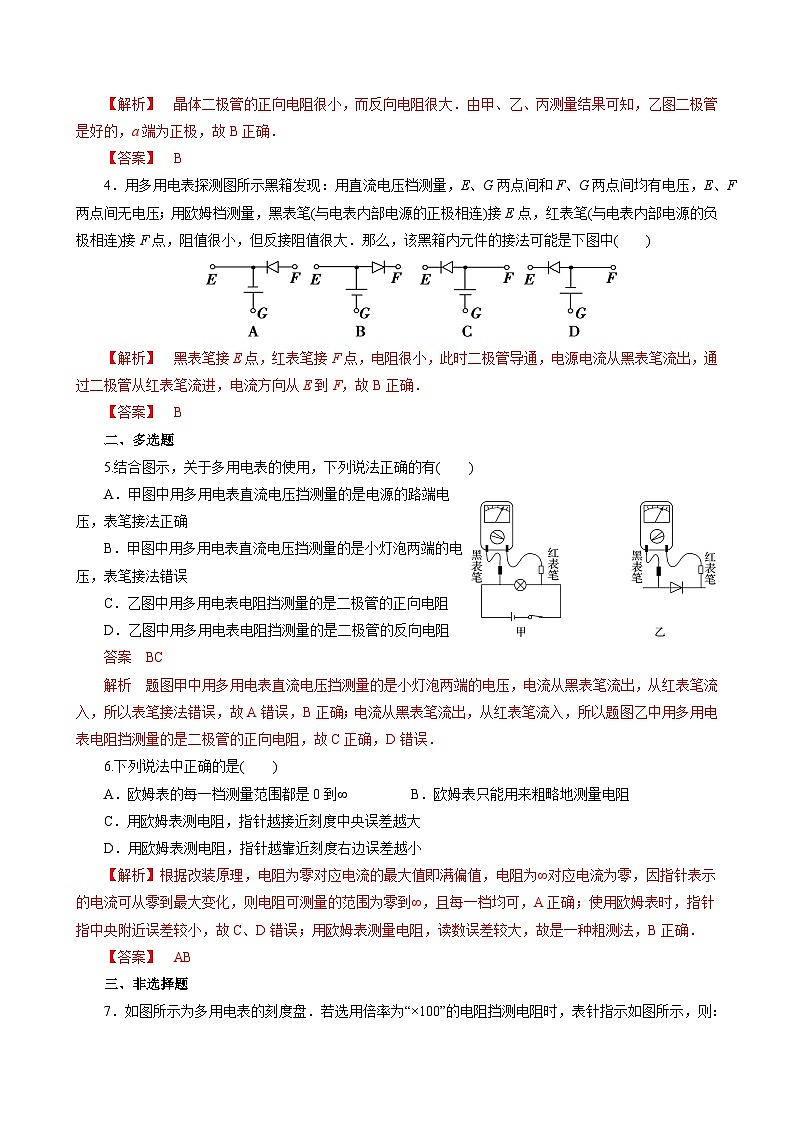

11.5實驗：練習使用多用電表  教學目標與核心素養一、教學目標1.會用多用電表測電壓、電流、電阻。2.會用多用電表測量二極管的正反向電阻。二、核心素養物理觀念：通過操作實驗，讓學生形成嚴謹科學態度的觀念。科學思維：通過應用多用電表測量電阻和電壓，培養學生的動手實踐能力和嚴謹?shù)倪壿?/span>思維能力。科學探究：通過操作多用表測電流、電壓、電阻，感受使用多用表的過程。科學態度與責任：通過分組實驗活動，激發合作意識，養成嚴謹科學態度，增強理論聯系實際的自覺性。教學重難點重點：多用表測電阻以及多用電表正確使用的方法和讀數。難點：使用多用表測電阻的的操作規范。教學過程【新課引入】我們知道電壓表可以測量電壓，電流表可以測量電流，有沒有哪一種儀器既能測電壓又能測電流的呢？出示圖片：多用電表多用電表就是一種多功能儀表，既可以測量電流，又可測量電壓還可測量電阻。本節課我們就一起了解多用電表并探究多用電表的使用。【新知探究】一、認識多用電表如圖是一種多用電表的外形圖。表的上半部分為表盤，下半部分是選擇開關，開關周圍標有測量功能的區域及量程。1.選擇開關旋轉到歐姆擋時，表內的歐姆表電路就被接通。2.選擇開關旋轉到電流擋時，表內的電流表電路就被接通。3.選擇開關旋轉到交、直流電壓擋時，表內的電壓表電路就被接通。二、使用多用電表1.使用步驟。①用螺絲刀輕輕轉動多用電表的機械調零旋鈕(調整定位螺絲)，使指針正對零刻度(電流、電壓的零刻度)。②選擋:測電流、電壓時選擇合適的量程；測電阻時選擇合適的倍率，以使指針指在中間1/3刻度范圍。③不使用的時候應該把選擇開關旋轉到 OFF位置或交流電壓最高擋。2.測量小燈泡的電壓測量小燈泡的電壓①如圖，用直流電源給小燈供電，將多用電表的選擇開關旋至直流電壓擋。②用紅表筆插正極插孔，黑表筆插負極插孔，然后兩支表筆分別接觸燈泡兩端的接線柱，紅表筆接高電勢、黑表筆接低電勢。③根據表盤上相關量程的直流電壓刻度進行讀數，記錄小燈泡兩端的電壓值。注意：（1）將電壓表并聯在待測電路兩端。（2）選擇的量程應大于小燈泡兩端電壓的估計值。（3）紅表筆接高電勢，黑表筆接低電勢，即電流從正插孔流入表，從負插孔流出表。說明：測交流電壓時，將選擇開關旋到交流電壓擋的合適擋位上，不需要區分紅黑表筆，直接并聯到被測的電路上就可以。3.測量通過小燈泡的電流測量通過小燈泡的電流①在直流電源對小燈泡能正常供電的情況下，斷開電路開關，把小燈泡的一個接線柱上的導線卸開。②將多用電表的選擇開關旋至直流電流擋，注意選擇大于通過小燈泡電流估計值的量程。③把多用電表從導線斷開處串聯在電路中，注意電流應該從紅表筆流入多用電表。④閉合開關，根據表盤上相應量程的直流電流刻度進行讀數，記錄通過小燈泡的電流值。不同量程下的電流表、電壓表讀數規則：電流表量程一般有兩種:0~0.6A，0~3A；電壓表量程一般有兩種:0~3V，0~15V（1）10分度儀表讀數：電壓表、電流表若用0~3V、0~3A量程，其最小刻度（精確度）分別為0.1V、0.1A，為10分度儀表讀數，讀數規則較為簡單，只需在精確度后加一估讀數即可。（2）5分度儀表讀數：電壓表若用0~15V量程，則其最小刻度為0.5V，為5分度儀表讀數，所讀數值小數點后只能有一位小數，也必須有一位小數。（3）2分度儀表讀數：電流表若用0~0.6A量程，則其最小刻度為0.02A，為2分度儀表讀數，其讀數規則與0~15V電壓表相似，所讀數值小數點后只能有兩位小數，也必須有兩位小數。讀出下面電壓表和電流表的讀數           答案：1.9V                                  答案： 0.27A4.測量電阻①選擋:估測待測電阻阻值，將選擇開關撥到適當倍率。如果知道電阻的大致數值，應該選擇適當倍率的歐姆擋，使測量時表針落在刻度盤的中間區域。如果不能估計未知電阻的大小，可以先用中等倍率的某個歐姆擋試測，然后根據讀數的大小選擇合適的擋位再次測量，電阻值為讀數乘倍率。②調零:將紅、黑兩表筆的金屬部分直接相連(短接)，然后調節歐姆調零旋鈕，使偏轉的指針恰好停在電阻擋刻度線的零刻度處。③測量:將紅、黑表筆搭在電阻兩端(電阻要和別的元件或電源斷開)。讀取表盤指針所指“電阻擋”刻度線的示數，指針所指的示數乘以選擇開關所指的倍率，其值就是被測電阻阻值。歐姆表的使用注意：(1)待測電阻要跟別的元件和電源斷開。 在測電阻前，必須將待測電阻與電源斷開，否則相當于在歐姆擋內又加了一個電源，這不僅會影響測量結果，還可能損壞表頭。(2)倍率應使指針指在中間位置附近。(3)換擋要重新電阻調零。對于不同的歐姆擋，其內阻都是不相同的，因此用它測電阻時，每次換擋后和測量前都必須將兩表筆短接，進行一次歐姆調零。注意區分“機械零點”與“歐姆零點”。機械零點是表盤刻度左側的“0”位置，調整的是表盤下邊中間的定位螺絲；歐姆零點是指刻度盤右側的“0”位置，調整的是歐姆擋的調零旋鈕。(4)讀數=表針示數×倍數。做一做    測量電阻分別測量定值電阻、小燈泡、人體和二極管的電阻。測定人體電阻時表筆分別與兩手接觸；測定二極管電阻時，要變換表筆與二極管連接的方式（正向或反向）。知識拓展  測量二極管的正反向電阻晶體二極管是由半導體材料制成的，它有兩個極，即正極和負極，具有單向導電性，符號為： 箭頭表示允許電流通過的方向。當給二極管加正向電壓時，它的電阻很小，電路導通。當給二極管加反向電壓時，它的電阻很大，電路截止。②測正向電阻:用多用電表的電阻擋，量程撥到“×10”的位置上，將紅表筆插入“十”插孔，黑表筆插入“一”插孔，然后兩表筆短接進行電阻擋調零后，將黑表筆接觸二極管的正極，紅表筆接觸二極管的負極，穩定后讀取示數乘上倍率求出正向電阻R。③測反向電阻:將多用電表的選擇開關旋至高倍率的歐姆擋(例如“× 1k”)，變換擋位之后，須再次把兩表筆短接調零，將黑表筆接觸二極管的負極，紅表筆接觸二極管的正極，穩定后讀取示數乘上倍率(例如1k)求出反向電阻R2。出示圖片：數字式多用電表數字式多用電表的測量值以數字形式直接顯示，使用方便。數字式多用電表內都裝有電子電路，除可測電壓、電流和電阻外還可測量其他多種物理量。【課堂小結】一、認識多用電表表的上半部分為表盤，下半部分是選擇開關二、使用多用電表1.使用步驟2.測量小燈泡的電壓將電壓表并聯在待測電路兩端，紅表筆接高電勢，黑表筆接低電勢3.測量通過小燈泡的電流多用電表從導線斷開處串聯在電路中，注意電流應該從紅表筆流入多用電表。4.測量電阻①選擋：將選擇開關撥到適當倍率。②調零：將紅、黑兩表筆的金屬部分直接相連，然后調節歐姆調零旋鈕。③測量：指針所指的示數乘以選擇開關所指的倍率，其值就是被測電阻阻值。【隨堂演練】1．如圖所示是某同學實驗中的電壓表的刻度盤，若當時使用的是0～15V的量程，那么電壓表讀數為多少（　　）A．1.2V          B．1.20V   C．6V           D．6.0V答案：D2．有一個多用電表，其歐姆擋的四個量程分別為“×1”、“×10”、“×100”、“×1k”，某學生把選擇開關旋到“×100“擋測量一未知電阻時，發現指針偏轉角度很大，為了減少誤差，他應該（　?。?/span>A．換用“×1k”擋，不必重新調整調零旋鈕 B．換用“×10”擋，不必重新調整調零旋鈕 C．換用“×1k”擋，必須重新調整調零旋鈕D．換用“×10”擋，必須重新調整調零旋鈕答案：D3．用多用電表測直流電壓U和測電阻R時，若紅表筆插入多用表的（+）插孔，則（　?。?/span>A．測U時電流從紅表筆流入多用表，測R時電流從紅表筆流出多用表 B．測U、R電流均從紅表筆流入多用表 C．測U、R電流均從紅表筆流出多用表 D．測時U電流從紅表筆流出多用表，測R時電流從紅表筆流入多用表答案：B4．下列關于多用電表的說法，正確的是（　?。?/span>A．用多用電表測量直流電流時，紅、黑兩表筆中黑表筆電勢較高 B．用多用電表測量直流電壓時，紅、黑兩表筆中黑表筆電勢較低 C．用多用電表測量電阻時，紅、黑兩表筆中黑表筆電勢較低 D．用多用電表測量電阻時，紅黑兩表筆電勢相等答案：B拓展提高1.用多用電表歐姆擋測電阻時，下列說法正確的是（　?。?/span>A．測量前必須歐姆調零，而且每測一次電阻都要重新調零 B．為了使測量值比較準確，應該用兩手分別將兩表筆與待測電阻兩端緊緊捏在一起，以使表筆與待測電阻接觸良好 C．使用完畢應當拔出表筆，并把選擇開關旋到OFF擋或交流電壓最高擋D．選不同倍率時，指針越靠近右邊誤差越小答案：C2.如圖所示為多用電表中歐姆擋的簡易結構圖。（l）關于它的使用，下列說法正確的是（  ）A．測量某一電阻時，應在其所在電路中直接測量，不必拆下被測電阻B．測量電阻時用兩手的手指緊緊按住紅黑表筆與電阻接觸部分，這樣測量較為準確C．因流過表頭的電流與待測電阻的阻值不成線性關系，所以表盤刻度不均勻D．若使用一段時間后電源電動勢不變，內阻增大但不影響調零，待測電阻的測量值將變大（2）若選擇某一擋位，發現指針偏角過大，應重新選擇相對______（選填“較大”或“較小”）的擋位，并且重新進行_________；（3）在“×1”擋位下，若測量某電阻時，發現歐姆表的指針剛好指在標度值為“500Ω”和“600Ω”的正中間位置，則該電阻的真實值_________測量值（選填“大于”“等于”或“小于”）。答案：（1）C（2）歐姆調零（3）小于
