物理九年級全冊第3節 電阻的測量課時訓練

這是一份物理九年級全冊第3節 電阻的測量課時訓練，共25頁。試卷主要包含了伏安法測電阻，伏安法測小燈泡的電阻等內容，歡迎下載使用。

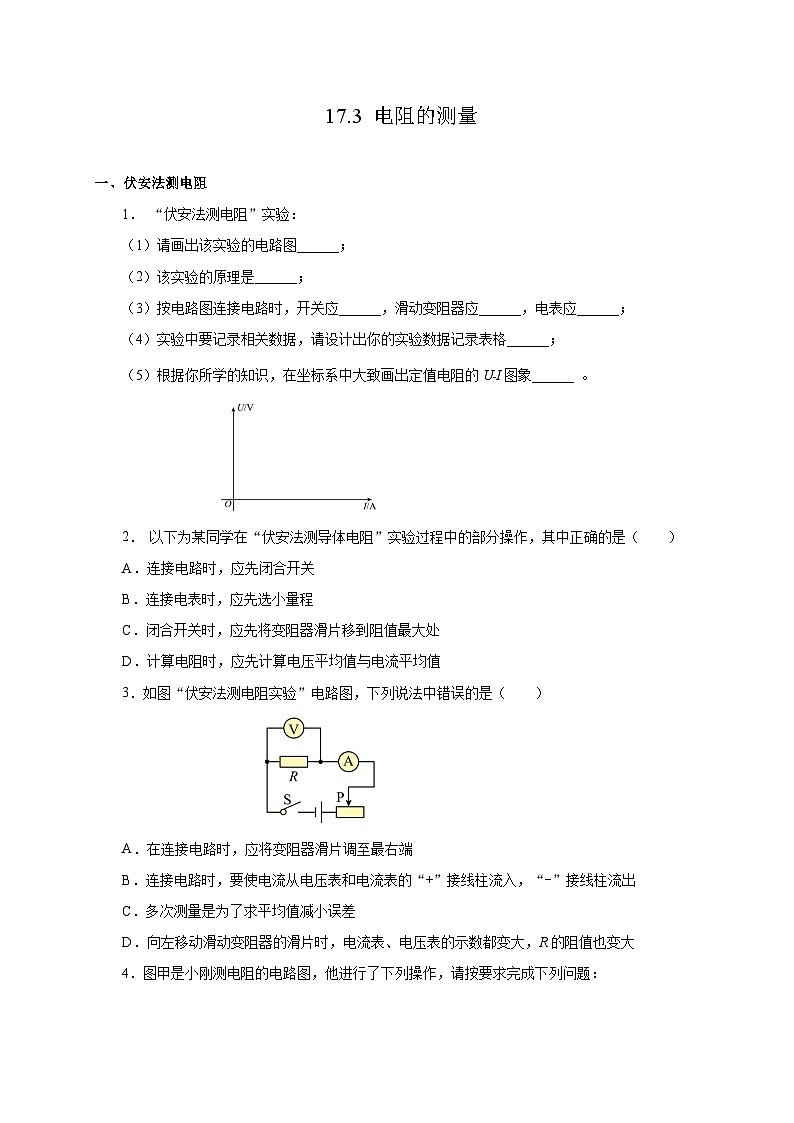

一、伏安法測電阻
1． “伏安法測電阻”實驗：
（1）請畫出該實驗的電路圖______；
（2）該實驗的原理是______；
（3）按電路圖連接電路時，開關應______，滑動變阻器應______，電表應______；
（4）實驗中要記錄相關數據，請?jiān)O(shè)計出你的實驗數據記錄表格______；
（5）根據你所學的知識，在坐標系中大致畫出定值電阻的U﹣I圖象______ 。
2． 以下為某同學在“伏安法測導體電阻”實驗過程中的部分操作，其中正確的是（ ）
A．連接電路時，應先閉合開關
B．連接電表時，應先選小量程
C．閉合開關時，應先將變阻器滑片移到阻值最大處
D．計算電阻時，應先計算電壓平均值與電流平均值
3．如圖“伏安法測電阻實驗”電路圖，下列說法中錯誤的是（ ）
A．在連接電路時，應將變阻器滑片調至最右端
B．連接電路時，要使電流從電壓表和電流表的“+”接線柱流入，“-”接線柱流出
C．多次測量是為了求平均值減小誤差
D．向左移動滑動變阻器的滑片時，電流表、電壓表的示數都變大，R的阻值也變大

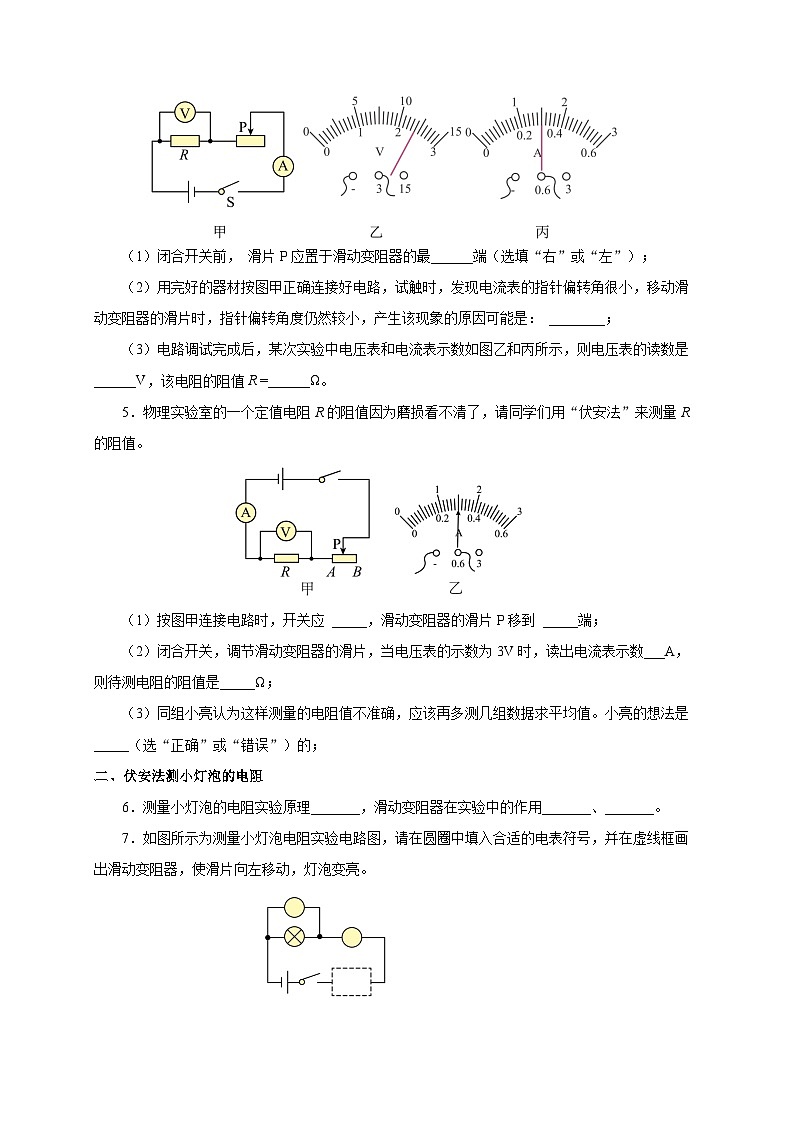

4．圖甲是小剛測電阻的電路圖，他進行了下列操作，請按要求完成下列問題：

（1）閉合開關前， 滑片P應置于滑動變阻器的最______端（選填“右”或“左”）；
（2）用完好的器材按圖甲正確連接好電路，試觸時，發現電流表的指針偏轉角很小，移動滑動變阻器的滑片時，指針偏轉角度仍然較小，產生該現象的原因可能是： ________；
（3）電路調試完成后，某次實驗中電壓表和電流表示數如圖乙和丙所示，則電壓表的讀數是______V，該電阻的阻值R =______Ω。
5．物理實驗室的一個定值電阻R的阻值因?yàn)槟p看不清了，請同學們用“伏安法”來測量R的阻值。

（1）按圖甲連接電路時，開關應 _____，滑動變阻器的滑片P移到 _____端；
（2）閉合開關，調節滑動變阻器的滑片，當電壓表的示數為3V時，讀出電流表示數___A，則待測電阻的阻值是_____Ω；
（3）同組小亮認為這樣測量的電阻值不準確，應該再多測幾組數據求平均值。小亮的想法是 _____（選“正確”或“錯誤”）的；
二、伏安法測小燈泡的電阻
6．測量小燈泡的電阻實驗原理_______，滑動變阻器在實驗中的作用_______、_______。
7．如圖所示為測量小燈泡電阻實驗電路圖，請?jiān)趫A圈中填入合適的電表符號，并在虛線框畫出滑動變阻器，使滑片向左移動，燈泡變亮。

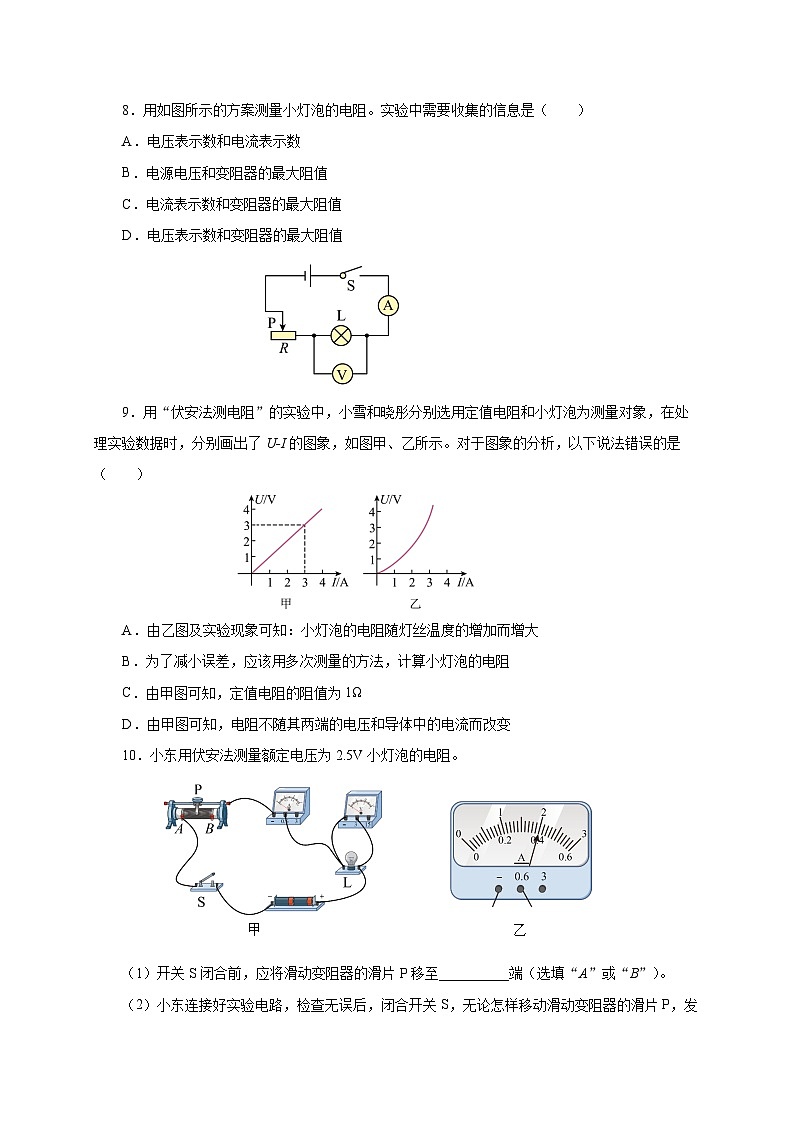

8．用如圖所示的方案測量小燈泡的電阻。實驗中需要收集的信息是（ ）
A．電壓表示數和電流表示數
B．電源電壓和變阻器的最大阻值
C．電流表示數和變阻器的最大阻值
D．電壓表示數和變阻器的最大阻值
9．用“伏安法測電阻”的實驗中，小雪和曉彤分別選用定值電阻和小燈泡為測量對象，在處理實驗數據時，分別畫出了U-I的圖象，如圖甲、乙所示。對于圖象的分析，以下說法錯誤的是（ ）
A．由乙圖及實驗現象可知：小燈泡的電阻隨燈絲溫度的增加而增大
B．為了減小誤差，應該用多次測量的方法，計算小燈泡的電阻
C．由甲圖可知，定值電阻的阻值為1Ω
D．由甲圖可知，電阻不隨其兩端的電壓和導體中的電流而改變
10．小東用伏安法測量額定電壓為2.5V小燈泡的電阻。
甲 乙
（1）開關S閉合前，應將滑動變阻器的滑片P移至__________端（選填“A”或“B”）。
（2）小東連接好實驗電路，檢查無誤后，閉合開關S，無論怎樣移動滑動變阻器的滑片P，發現電壓表均有示數且保持不變，電流表始終無示數，產生這種現象的原因是__________。
（3）小東排除故障后，閉合開關S，調節滑動變阻器的滑片P，電壓表示數為2.2V，此時他應將滑片P向端移動_____（選填“A”或“B”），才能使小燈泡正常發光。
（4）當小燈泡正常發光時，電流表的示數如圖乙所示，電流表的示數為_______A，則小燈泡的電阻為___________Ω。
11．小明利用一塊電壓表和阻值已知的電阻R0以及其他滿足實驗要求的器材，測量電阻Rx的阻值。
（1）請把小明的實驗步驟補充完整：
①將電壓表接在電阻R0兩端，連接成如圖所示的電路；
②閉合開關S，記錄電壓表的示數為U1；
③___________，記錄電壓表的示數為U2。
（2）電阻Rx=___________ （用已知量和所測物理量字母表示）。
12．在“伏安法測電阻”的實驗中，老師提供了以下器材：恒壓電源、最大阻值為R0的滑動變阻器一個、被測電阻Rx、開關、電壓表和電流表各一只、導線若干。同學們分別設計了甲乙兩種電路。
（1）甲、乙兩電路相比較，甲電路的優點：_______。
（2）若電壓表?yè)p壞，利用如圖丙所示的電路也能測出Rx的阻值，具體實驗步驟如下：
a._______，讀出電流表的示數I1；
b.將滑動變阻器的滑片移到右端，讀出電流表的示數I2；
（3）定值電阻的表達式：Rx＝______。
13. 小琴同學要測量標有“2.5V”字樣小燈泡的電阻，選取電壓恒為6V的電源。
（1）請用筆畫線代替導線，將圖甲的實物圖連接完整______，并請?jiān)趫D乙的虛線框內畫出與圖甲相對應的電路圖（要求滑動變阻器的滑片向右滑動時，小燈泡變亮，導線不允許交叉）。
（2）此實驗的原理是______。
（3）閉合開關后，發現電流表和電壓表的示數都較小，小燈泡不發光，其原因是：______。
（4）如圖丙所示，小燈泡的U-I圖像不是一條直線，原因是小燈泡的電阻隨______的變化而變化，由圖丙可知小燈泡正常工作時的電阻是______Ω。
14．在“伏安法”測電阻的實驗中，小明設計了如圖甲所示的電路，電源電壓為4.5V。

（1）在此實驗中，滑動變阻器除了可以_________，還具有_________的作用；
（2）某次測量時，電壓表的示數如圖乙所示，此時電流表的示數為0.2A，則本次測得待測電阻Rx=_________Ω；
（3）小明做完以上實驗后，又利用如圖丙所示電路圖測量未知電阻Rx的阻值。（R是已知阻值的定值電阻）
①只閉合開關S1，電流表的示數為I1；
②同時閉合開關S1、S2，電流表的示數為I2；
③未知電阻Rx的表達式為：Rx=_________。
15．伏安法測小燈泡的電阻。
【實驗器材】額定電壓為2.5V（阻值約為10Ω）的小燈泡、規格為“20Ω；1A”的滑動變阻器、電壓為3V的電源、電流表、電壓表、開關、若干導線。
【實驗步驟】
（1）正確連接電路，閉合開關，發現小燈泡不發光，電流表無示數，電壓表示數較大，則電路故障可能是___________；
（2）確保電路無誤，接通電路，向左移動滑動變阻器的滑片，觀察到電壓表示數____V，表明小燈泡正常發光，此時電流表示數如圖乙所示，則小燈泡正常發光時的電阻值為______；
（3）小明同學對實驗進行了拓展，利用電源（電壓未知但恒定不變）、阻值已知為R0的定值電阻、電壓表、開關等器材，設計了如圖丙所示的電路，測出了未知電阻Rx的阻值，請你完成下列實驗步驟：
①閉合開關S1和S2，讀出電壓表的示數U1；
②閉合開關S1，斷開開關S2，讀出電壓表的示數U2；
③待測電阻的阻值___________。（用已知量和測得量的符號表示）

16．（2022·山東日照·統考中考真題）小明學習了歐姆定律后，用圖示器材測量電阻Rx的阻值。圖中已完成部分電路連接，請用筆畫線表示導線，將該電路補充完整。要求：原有導線不能改變也不能與之交叉；電壓表的量程要恰當；滑動變阻器的滑片P向右移動時，電流表的示數變小。

17．（2022·大連·中考真題）如圖是“伏安法測電阻”的實驗電路圖。關于該實驗下列說法正確的是（ ）
A．實驗原理是P=UI
B．滑動變阻器的作用是改變電源電壓
C．多次測量取平均值是為了減小誤差
D．實驗結束，斷開開關即可離開實驗室
18．（2022·黑龍江牡丹江·統考中考真題）在“用伏安法測小燈泡電阻”的實驗中，待測小燈泡額定電壓為2.5V。
（1）請用筆畫線代替導線，將圖甲的實物圖未連接部分補充完整（連線不得交叉）___；
（2）當開關閉合后，發現小燈泡不亮，電壓表示數接近電源電壓，電流表無示數，可能是因?yàn)開_______；
（3）根據I-U圖像，如圖乙所示，分析圖像可知，小燈泡正常工作時電阻為_______Ω；
（4）分析圖像，小燈泡燈絲兩端的電壓增大時，其電阻________（變化/不變）。
19．（2022·廣東·統考中考真題）圖甲是測量小燈泡在不同電壓下電阻的實驗電路圖（小燈泡額定電壓為1.5V）。
（1）小明按電路圖連接實物，剛接上最后根導線，看到電流表指針立刻有偏轉。若電路連線正確，造成這種異?，F(xiàn)象的原因是___________。
（2）實驗中，調節滑動變阻器，分別記錄電壓表和電流表的示數如下：
①第4次測量對應的電壓表和電流表示數如圖乙所示，此時小燈泡兩端的電壓是_____V，通過它的電流是_______A。
②小燈泡正常發光時的電阻是_______Ω。
③第5次測量中，小燈泡不發光。小明斷定是燈絲斷了。這個判斷是_____（選填“正確”或“錯誤”）的，理由是___________。
20．（2022·青?！そy(tǒng)考中考真題）某實驗小組用“伏安法”測未知電阻的阻值，實驗過程如下：
（1）在接圖1甲所示的電路時，少連了一根導線，請用筆畫線代替導線將電路連接完整；
（2）閉合開關進行實驗前，滑動變阻器的滑片P應位于_____（選填“A”或“B”）端；
（3）測量數據如表1，在第三次測量中，電流表示數如圖乙所示，示數是______A，則第三次測出電阻的阻值是______Ω；
表1
（4）根據表1記錄的實驗數據，在圖丙中用描點法繪出定值電阻的電流隨電壓變化的圖像。___________
17.3 電阻的測量
一、伏安法測電阻
1． “伏安法測電阻”實驗：
（1）請畫出該實驗的電路圖______；
（2）該實驗的原理是______；
（3）按電路圖連接電路時，開關應______，滑動變阻器應______，電表應______；
（4）實驗中要記錄相關數據，請?jiān)O(shè)計出你的實驗數據記錄表格______；
（5）根據你所學的知識，在坐標系中大致畫出定值電阻的U﹣I圖象______ 。
【答案】（1）見下；（2）R＝ EQ \F(U,I) ；（3）斷開，滑片置于最大阻值處，選擇合適量程；（4）（5）見詳解.
【詳解】（1）根據實驗原理知：伏安法測電阻時，電源、開關、滑動變阻器、待測電阻、電流表組成串聯電路，電壓表測待測電阻兩端的電壓，電路圖如下圖所示：

（2）伏安法線測電阻的原理是R＝ EQ \F(U,I) 。
（3）為了保護電路,按電路圖連接電路時，開關應斷開，滑動變阻器滑片置于最大阻值處，電壓表和電流表要選擇合適量程。
（4） “伏安法測電阻”實驗需要記錄的數據有電壓、電流，計算電阻，另外由于要多次測量，所以設計的表格如下。
（5）電阻一定時，通過電阻的電流與電壓成正比，則定值電阻的U - I圖象如圖所示。
第一次
第二次
第三次
電壓U/V
電流I/A
電阻R/Ω
2． 以下為某同學在“伏安法測導體電阻”實驗過程中的部分操作，其中正確的是（ ）
A．連接電路時，應先閉合開關
B．連接電表時，應先選小量程
C．閉合開關時，應先將變阻器滑片移到阻值最大處
D．計算電阻時，應先計算電壓平均值與電流平均值
【答案】C
【詳解】AC．為了安全，防止電流過大，連接電路時，應斷開開關，并將滑動變阻器的滑片移到阻值最大處，故A錯誤、C正確；
B．連接電表時，為了防止電流過大損壞電表，應先選用大量程試觸，再確定合適的量程，故B錯誤；
D．“伏安法測導體電阻”的實驗中，由R＝ EQ \F(U,I) 可知，需利用電壓表測出電阻兩端電壓，利用電流表測量通過電阻的電流，再利用R＝ EQ \F(U,I) 求出電阻的阻值，多次實驗求出多個電阻值，最后求電阻的平均值，故D錯誤。
故選C。
3．如圖“伏安法測電阻實驗”電路圖，下列說法中錯誤的是（ ）
A．在連接電路時，應將變阻器滑片調至最右端
B．連接電路時，要使電流從電壓表和電流表的“+”接線柱流入，“-”接線柱流出
C．多次測量是為了求平均值減小誤差
D．向左移動滑動變阻器的滑片時，電流表、電壓表的示數都變大，R的阻值也變大
【答案】D
【詳解】A．為保護電路，連接電路時，應將滑片移至阻值最大處，由圖知，變阻器的下面接了左邊的接線柱，則應將變阻器滑片調至最右端，故A正確；
B．連接電路時，要使電流從電壓表和電流表的“+”接線柱流入，“-”接線柱流出，否則指針會反向偏轉而損壞電表，故B正確；
C．定值電阻的阻值不變，多次測量求平均值是為了減小誤差，故C正確；
D．向左移動滑片，變阻器的阻值變小，由I＝ EQ \F(U,R) 可知，電路中的電流變大，由U=IR可知，定值電阻兩端的電壓變大，但電阻的阻值不變，故D錯誤。
故選D。
4．圖甲是小剛測電阻的電路圖，他進行了下列操作，請按要求完成下列問題：

（1）閉合開關前， 滑片P應置于滑動變阻器的最______端（選填“右”或“左”）；
（2）用完好的器材按圖甲正確連接好電路，試觸時，發現電流表的指針偏轉角很小，移動滑動變阻器的滑片時，指針偏轉角度仍然較小，產生該現象的原因可能是： ________；
（3）電路調試完成后，某次實驗中電壓表和電流表示數如圖乙和丙所示，則電壓表的讀數是______V，該電阻的阻值R =______Ω。
【答案】（1）右；（2）電流表選擇的量程太大；（3）2.4，8。
【詳解】（1）閉合開關前，滑動變阻器的滑片P應置于最右端，即阻值最大處，目的是保護電路；
（2）用完好的器材按圖甲正確連接好電路，“試觸” 時，發現電流表的指針偏轉很小；移動滑動變阻器的滑片，發現指針偏轉仍然較小，產生該現象的原因可能是電流表量程選大了；
（3）某次實驗中電壓表和電流表示數如圖乙和丙所示，電壓表選用小量程，分度值為0.1V，被測電阻兩端的電壓為2.4V；電流表選用小量程，分度值為0.02A，電流為0.3A，該電阻的阻值為
R＝ EQ \F(U,I) = EQ \F(2.4V, 0.3A) =8Ω
5．物理實驗室的一個定值電阻R的阻值因?yàn)槟p看不清了，請同學們用“伏安法”來測量R的阻值。

（1）按圖甲連接電路時，開關應 _____，滑動變阻器的滑片P移到 _____端；
（2）閉合開關，調節滑動變阻器的滑片，當電壓表的示數為3V時，讀出電流表示數___A，則待測電阻的阻值是_____Ω；
（3）同組小亮認為這樣測量的電阻值不準確，應該再多測幾組數據求平均值。小亮的想法是 _____（選“正確”或“錯誤”）的；
【答案】（1）斷開，B；（2）0.3，10；（3）正確。
【詳解】（1）為了保護電路，連接電路時應斷開開關，將滑動變阻器的滑片滑到最大值B端。
（2）由圖甲知，電壓表測R兩端電壓，電流表測電路中電流，由圖乙知，電流表使用小量程，分度值0.02A，當待測電阻兩端電壓為3V時，通過它的電流為0.3A，由歐姆定律可得，待測電阻的阻值為
R＝ EQ \F(U,I) = EQ \F(3V,0.3A) =10Ω
（3）為減小誤差，測量定值電阻的阻值時，應多次測量取平均值，故小亮的想法正確的。
二、伏安法測小燈泡的電阻
6．測量小燈泡的電阻實驗原理_______，滑動變阻器在實驗中的作用_______、_______。
【答案】R＝ EQ \F(U,I) ；保護電路；改變電路中的電流（或小燈泡兩端的電壓）。
【詳解】測量小燈泡的電阻實驗原理R＝ EQ \F(U,I) 。測量小燈泡的電阻實驗中，滑動變阻器的作用是保護電路和改變電路中的電流（或小燈泡兩端的電壓）。
7．如圖所示為測量小燈泡電阻實驗電路圖，請?jiān)趫A圈中填入合適的電表符號，并在虛線框畫出滑動變阻器，使滑片向左移動，燈泡變亮。
【答案】右圖。
【詳解】電壓表與小燈泡并聯，電流表串聯，滑動變阻器向左移動后，連入電路中的長度變短，如圖所示。

8．用如圖所示的方案測量小燈泡的電阻。實驗中需要收集的信息是（ ）
A．電壓表示數和電流表示數
B．電源電壓和變阻器的最大阻值
C．電流表示數和變阻器的最大阻值
D．電壓表示數和變阻器的最大阻值
【答案】A
【詳解】閉合開關，燈泡和滑動變阻器串聯接入電路，電流表測通過燈泡的電流，電壓表測燈泡兩端的電壓，根據歐姆定律計算燈泡的電阻，所以，實驗中需要收集的信息是電壓表示數和電流表示數，故BCD不符合題意，A符合題意。故選A。
9．用“伏安法測電阻”的實驗中，小雪和曉彤分別選用定值電阻和小燈泡為測量對象，在處理實驗數據時，分別畫出了U-I的圖象，如圖甲、乙所示。對于圖象的分析，以下說法錯誤的是（ ）
A．由乙圖及實驗現象可知：小燈泡的電阻隨燈絲溫度的增加而增大
B．為了減小誤差，應該用多次測量的方法，計算小燈泡的電阻
C．由甲圖可知，定值電阻的阻值為1Ω
D．由甲圖可知，電阻不隨其兩端的電壓和導體中的電流而改變
【答案】B
【詳解】A．由乙圖可知，電流與電壓不成正比，當燈泡兩端電壓改變時，燈泡的阻值也隨之發生變化，且電壓變化比電流變化快，因此小燈泡的電阻隨燈絲溫度的增加而增大，故A正確，不符合題意；
B．測定小燈泡的電阻時，多次測量是為了尋找燈絲電阻與溫度的關系，不能求平均值減小誤差，故B錯誤，符合題意；
CD．根據圖甲可知，電流與電壓成正比，因此該電阻為定值電阻，即電阻是導體自身的性質，它不隨導體兩端的電壓和導體中的電流改變而改變，根據圖示可知，當電阻兩端電壓為3V時，通過的電流為3A，定值電阻的阻值
R＝ EQ \F(U,I) = EQ \F(3V, 3A) =1Ω
故CD正確，不符合題意。故選B。
10．小東用伏安法測量額定電壓為2.5V小燈泡的電阻。
甲 乙
（1）開關S閉合前，應將滑動變阻器的滑片P移至__________端（選填“A”或“B”）。
（2）小東連接好實驗電路，檢查無誤后，閉合開關S，無論怎樣移動滑動變阻器的滑片P，發現電壓表均有示數且保持不變，電流表始終無示數，產生這種現象的原因是__________。
（3）小東排除故障后，閉合開關S，調節滑動變阻器的滑片P，電壓表示數為2.2V，此時他應將滑片P向端移動_____（選填“A”或“B”），才能使小燈泡正常發光。
（4）當小燈泡正常發光時，電流表的示數如圖乙所示，電流表的示數為_______A，則小燈泡的電阻為___________Ω。
【答案】（1）B；（2）小燈泡斷路；（3）A；（4）0.40，6.25。
【詳解】（1）閉合開關前，為了保護電路，應該將滑動變阻器的滑片移動到阻值最大處，故移動到B端。
（2）小燈泡斷路時，電壓表和電流表以及滑動變阻器串聯，所以電流表無示數，電壓表測的是電源電壓。
（3）因?yàn)殡妷罕硎緮?shù)為2.2V，而額定電壓是2.5V，所以應該增大燈的電壓，根據公式I=U/R得應該增大電路中的電流，所以要減小電路中的電阻，即滑片向A端移動。
（4）根據圖，電流表選擇的是0到0.6A的量程，所以分度值是0.02A，所以電流表的讀數是0.40A。
小燈泡的電阻為
R＝ EQ \F(U,I) = EQ \F(2.5V, 0.4A) =6.25Ω
11．小明利用一塊電壓表和阻值已知的電阻R0以及其他滿足實驗要求的器材，測量電阻Rx的阻值。
（1）請把小明的實驗步驟補充完整：
①將電壓表接在電阻R0兩端，連接成如圖所示的電路；
②閉合開關S，記錄電壓表的示數為U1；
③___________，記錄電壓表的示數為U2。
（2）電阻Rx=___________ （用已知量和所測物理量字母表示）。
【答案】（1）斷開開關S，將電壓表接在電阻Rx兩端，閉合開關S；（2）
【詳解】（1）將電壓表接在電阻R0兩端，連接成如圖所示的電路；閉合開關S，記錄電壓表的示數為U1，串聯電路中的電流為
斷開開關S，將電壓表接在電阻Rx兩端，閉合開關S，記錄電壓表的示數為U2。
（2）由歐姆定律可知，電阻Rx為
12．在“伏安法測電阻”的實驗中，老師提供了以下器材：恒壓電源、最大阻值為R0的滑動變阻器一個、被測電阻Rx、開關、電壓表和電流表各一只、導線若干。同學們分別設計了甲乙兩種電路。
（1）甲、乙兩電路相比較，甲電路的優點：_______。
（2）若電壓表?yè)p壞，利用如圖丙所示的電路也能測出Rx的阻值，具體實驗步驟如下：
a._______，讀出電流表的示數I1；
b.將滑動變阻器的滑片移到右端，讀出電流表的示數I2；
（3）定值電阻的表達式：Rx＝______。
【答案】（1）可多次測量取電阻的平均值，減小實驗誤差；（2）將滑動變阻器的滑片移到左端；（3）
【詳解】（1）甲、乙兩電路相比較，乙電路只能測量一組數據，甲電路的優點是調節滑動變阻器，可多次測量取電阻的平均值，減小實驗誤差。
（2）若電壓表?yè)p壞，利用如圖丙所示的電路也能測出Rx的阻值，具體實驗步驟如下：
a.將滑動變阻器的滑片移到左端，讀出電流表的示數I1；
b.將滑動變阻器的滑片移到右端，讀出電流表的示數I2；
（3）將滑動變阻器的滑片移到左端，只有Rx連入電路中，電源電壓
U=I1RX ①
將滑動變阻器的滑片移到右端，Rx、R串聯，電源電壓
U=I2（RX+ R0） ②
由①②可得，被測電阻Rx的電阻
13. 小琴同學要測量標有“2.5V”字樣小燈泡的電阻，選取電壓恒為6V的電源。
（1）請用筆畫線代替導線，將圖甲的實物圖連接完整______，并請?jiān)趫D乙的虛線框內畫出與圖甲相對應的電路圖（要求滑動變阻器的滑片向右滑動時，小燈泡變亮，導線不允許交叉）。
（2）此實驗的原理是______。
（3）閉合開關后，發現電流表和電壓表的示數都較小，小燈泡不發光，其原因是：______。
（4）如圖丙所示，小燈泡的U-I圖像不是一條直線，原因是小燈泡的電阻隨______的變化而變化，由圖丙可知小燈泡正常工作時的電阻是______Ω。
【答案】（1）見下圖；（2）R=U/I；（3）滑動變阻器接入電路的阻值太大，電流過小，小燈泡的實際功率較小，沒有達到發光功率；（4）溫度，6.25。
【詳解】（1）測量燈泡的電阻，電阻與滑動變阻器串聯，電壓表測量燈泡電壓，電流表測量燈泡電流，滑片向右滑動時，小燈泡變亮，說明電路中電流變大，電阻變小，所以應選擇滑動變阻器的右下接線柱串聯入電路中，如圖所示：

對應的電路圖如右圖所示。
（2）此實驗的原理是R=U/I；
（3）閉合開關后，電流表和電壓表的示數都較小，小燈泡不發光，其原因是：滑動變阻器接入電路的阻值太大，電流過小，小燈泡的實際功率較小，沒有達到發光功率。
（4）由圖丙得，小燈泡的I-U圖像不是一條直線，說明燈的電阻不是定值，原因是小燈泡的電阻隨溫度升高而變大。
由圖像知，燈泡兩端電壓等于額定電壓2.5V時，通過的電流為0.4A，所以燈泡正常發光的阻值 R＝ EQ \F(U,I) = EQ \F(2.5V, 0.4A) =6.25Ω
14．在“伏安法”測電阻的實驗中，小明設計了如圖甲所示的電路，電源電壓為4.5V。

（1）在此實驗中，滑動變阻器除了可以_________，還具有_________的作用；
（2）某次測量時，電壓表的示數如圖乙所示，此時電流表的示數為0.2A，則本次測得待測電阻Rx=_________Ω；
（3）小明做完以上實驗后，又利用如圖丙所示電路圖測量未知電阻Rx的阻值。（R是已知阻值的定值電阻）
①只閉合開關S1，電流表的示數為I1；
②同時閉合開關S1、S2，電流表的示數為I2；
③未知電阻Rx的表達式為：Rx=_________。
【答案】（1）保護電路，改變定值電阻兩端電壓；（2）9；（3）
【詳解】（1）在此實驗中，滑動變阻器除了可以保護電路外，還可以改變定值電阻兩端電壓和通過電阻的電流，得出多組數據，進行多次測量求平均值減小誤差；
（2）閉合開關，移動滑片P到某一點時，電流表示數為0.2A，電壓表示數如圖乙所示，電壓表選用小量程，分度值為0.1V，示數為1.8V，
由歐姆定律可得電阻值為
R＝ EQ \F(U,I) = EQ \F(1.8V, 0.2A) =9Ω
（3）①當只閉合S1時，電流表的示數為I1，此時兩電阻串聯，電流表測量電路中的電流，電源電壓為
U=I1(R+Rx)
②③當閉合S1、S2時，電流表的示數為I2，此電路為Rx的簡單電路，電流表測量電路中的電流電源電壓為：U=I2Rx，根據電源電壓不變可得
I1(R+Rx)=I2Rx
未知電阻Rx的表達式為。
15．伏安法測小燈泡的電阻。
【實驗器材】額定電壓為2.5V（阻值約為10Ω）的小燈泡、規格為“20Ω；1A”的滑動變阻器、電壓為3V的電源、電流表、電壓表、開關、若干導線。
【實驗步驟】
（1）正確連接電路，閉合開關，發現小燈泡不發光，電流表無示數，電壓表示數較大，則電路故障可能是___________；
（2）確保電路無誤，接通電路，向左移動滑動變阻器的滑片，觀察到電壓表示數____V，表明小燈泡正常發光，此時電流表示數如圖乙所示，則小燈泡正常發光時的電阻值為______；
（3）小明同學對實驗進行了拓展，利用電源（電壓未知但恒定不變）、阻值已知為R0的定值電阻、電壓表、開關等器材，設計了如圖丙所示的電路，測出了未知電阻Rx的阻值，請你完成下列實驗步驟：
①閉合開關S1和S2，讀出電壓表的示數U1；
②閉合開關S1，斷開開關S2，讀出電壓表的示數U2；
③待測電阻的阻值___________。（用已知量和測得量的符號表示）
【答案】（1）小燈泡斷路；（2）2.5，5；（3）
【詳解】（1）閉合開關，發現小燈泡不發光，電流表無示數，說明電路可能斷路，電壓表示數較大，說明電壓表與電源連通，則與電壓表并聯的電路以外的電路是完好的，則與電壓表并聯的電路斷路了，則電路故障可能是小燈泡斷路。
（2）燈在額定電壓下正常發光，確保電路無誤后，接通電路，向左移動滑動變阻器的滑片，觀察到電壓表示數為2.5V，表明小燈泡正常發光，此時電流表示數如圖乙所示，電流表選用0~0.6A的量程，分度值為0.02A，電流為0.5A。
小燈泡正常發光時的電阻R=U/I=2.5V/0.5A=5Ω
（3）在①中閉合開關S1和S2，電路為電阻R0的簡單電路，電壓表測電源電壓，讀出電壓表的示數U1，即電源電壓大??；在②中，閉合開關S1，斷開開關S2，兩電阻串聯，電壓表測量電阻R0兩端的電壓，電壓表的示數為U2，則此時電路中的電流為
I=U2/ R0
由串聯電路電壓的規律，在②中，待測電阻兩端的電壓為
Ux=U1-U2
由串聯電路電流的規律及歐姆定律，待測電阻的阻值為

16．（2022·山東日照·統考中考真題）小明學習了歐姆定律后，用圖示器材測量電阻Rx的阻值。圖中已完成部分電路連接，請用筆畫線表示導線，將該電路補充完整。要求：原有導線不能改變也不能與之交叉；電壓表的量程要恰當；滑動變阻器的滑片P向右移動時，電流表的示數變小。

【答案】右圖。
【詳解】利用伏安法測電阻，電壓表并聯在待測電阻兩端，由于電源為2節干電池，電源電壓為3V，電壓表選擇小量程即可，正接線柱接入，負接線柱接出，而滑動變阻器一上一下串聯接入電路，要求滑動變阻器的滑片P向右移動時，電流表的示數變小，說明滑動變阻器的滑片P向右移動時，接入的阻值變大，總電阻變大，電流表的示數變小，故接入的是左下方接線柱，如圖所示。
17．（2022·大連·中考真題）如圖是“伏安法測電阻”的實驗電路圖。關于該實驗下列說法正確的是（ ）
A．實驗原理是P=UI
B．滑動變阻器的作用是改變電源電壓
C．多次測量取平均值是為了減小誤差
D．實驗結束，斷開開關即可離開實驗室
【答案】C
【詳解】A．測電阻的實驗原理是R=U/I，故A錯誤；
BC．滑動變阻器的作用是改變定值電阻的電壓和通過的電流，從多次測量取平均值減小誤差，故B錯誤，C正確；
D．實驗結束，斷開開關，整理好實驗器材后才可離開實驗室，故D錯誤。
故選C。
18．（2022·黑龍江牡丹江·統考中考真題）在“用伏安法測小燈泡電阻”的實驗中，待測小燈泡額定電壓為2.5V。
（1）請用筆畫線代替導線，將圖甲的實物圖未連接部分補充完整（連線不得交叉）___；
（2）當開關閉合后，發現小燈泡不亮，電壓表示數接近電源電壓，電流表無示數，可能是因?yàn)開_______；
（3）根據I-U圖像，如圖乙所示，分析圖像可知，小燈泡正常工作時電阻為_______Ω；
（4）分析圖像，小燈泡燈絲兩端的電壓增大時，其電阻________（變化/不變）。
【答案】（1）見下圖；（2）燈泡斷路；（3）10；（4）變化.
【詳解】（1）用伏安法測小燈泡電阻時，電流表要串聯在電路中，電壓表要并聯在燈泡兩端測燈泡兩端的電壓，依題意可知，待測小燈泡額定電壓為2.5V，沒有超過3V，所以電壓表接0~3V的量程，由乙圖可知，通過小燈泡的電流沒有超過0.6A，所以電流表接0~0.6A的量程，實物圖連接如圖所示：
（2）由電路圖可知，燈泡與滑動變阻器串聯，當開關閉合后，發現小燈泡不亮，電流表無示數，串聯電路無電流，則故障是斷路，電壓表示數接近電源電壓，則故障是燈泡斷路，電壓表串聯在電路中測電源電壓。
（3）由乙圖可知，小燈泡額定電壓為2.5V時，通過小燈泡的電流為0.25A，由R=U/I可知，小燈泡正常工作時電阻為
R＝ EQ \F(U,I) = EQ \F(2.5V, 0.25A) =10Ω
（4）I-U圖像的斜率為電阻的倒數，由圖像知，小燈泡燈絲兩端的電壓增大時，圖像的斜率變小，說明1/R在變小，即電阻在變大，所以小燈泡燈絲兩端的電壓增大時，其電阻在變化且在變大。
19．（2022·廣東·統考中考真題）圖甲是測量小燈泡在不同電壓下電阻的實驗電路圖（小燈泡額定電壓為1.5V）。
（1）小明按電路圖連接實物，剛接上最后根導線，看到電流表指針立刻有偏轉。若電路連線正確，造成這種異?，F(xiàn)象的原因是___________。
（2）實驗中，調節滑動變阻器，分別記錄電壓表和電流表的示數如下：
①第4次測量對應的電壓表和電流表示數如圖乙所示，此時小燈泡兩端的電壓是_____V，通過它的電流是_______A。
②小燈泡正常發光時的電阻是_______Ω。
③第5次測量中，小燈泡不發光。小明斷定是燈絲斷了。這個判斷是_____（選填“正確”或“錯誤”）的，理由是___________。
【答案】（1）連接電路時，開關沒有斷開；（2）0.6，0.22，5，錯誤，見解析。
【詳解】（1）由題意可知，剛接上最后根導線，看到電流表指針立刻有偏轉，說明電路是一個通路，所以造成這種異?，F(xiàn)象的原因是連接電路時，開關沒有斷開。
（2）由圖乙中的電壓表圖可知，電壓表選擇的量程為0~3V，根據指針?biāo)诘奈恢每傻?，該電壓表的示?shù)為0.6V。
由圖乙中的電流表圖可知，電流表選擇的量程為0~0.6A，根據指針?biāo)诘奈恢每傻?，該電流表的示?shù)為0.22A。
由題意可知，小燈泡額定電壓為1.5V，再由表格可知，當小燈泡兩端電壓為額定電壓時，通過小燈泡的電流為0.3A，小燈泡正常發光時的電阻是
R＝ EQ \F(U,I) = EQ \F(1.5V, 0.3A) =5Ω
小燈泡不發光，小明斷定是燈絲斷了，這個判斷是錯誤的，因?yàn)槿羰切襞轃艚z斷了，那么電壓表將串聯在電路之中，此時電壓表的示數將接近于電源電壓，電流表的示數接近于0，根據表格中的數據可知，與實際情況不符，所以不是小燈泡燈絲斷了，故小明的判斷是錯誤的。
20．（2022·青?！そy(tǒng)考中考真題）某實驗小組用“伏安法”測未知電阻的阻值，實驗過程如下：
（1）在接圖1甲所示的電路時，少連了一根導線，請用筆畫線代替導線將電路連接完整；
（2）閉合開關進行實驗前，滑動變阻器的滑片P應位于_____（選填“A”或“B”）端；
（3）測量數據如表1，在第三次測量中，電流表示數如圖乙所示，示數是______A，則第三次測出電阻的阻值是______Ω；
表1
（4）根據表1記錄的實驗數據，在圖丙中用描點法繪出定值電阻的電流隨電壓變化的圖像。___________
【答案】（1）見下圖；（2） A；（3）0.42，5；（4）見下圖。
【詳解】（1）電壓表測量電阻兩端的電壓，電壓表和電阻并聯，如圖所示。
（2）為了保護電路，滑動變阻器的阻值處于最大處，即滑動變阻器的滑片P應位于A端。
（3）由圖可知，電流表的量程是0~0.6A，分度值是0.02A，電流表的示數是0.42A。
第三次測出電阻的阻值
R＝ EQ \F(U,I) = EQ \F(2.1V, 0.42A) =5Ω
（4）由表中數據，利用描點法畫出圖像，如圖所示。

測量次序
1
2
3
4
5
電壓U/V
1.8
1.5
1.0
___________
0.3
電流I/A
0.32
0.30
0.26
___________
0.18
次數
1
2
3
4
5
電壓U/V
1.4
1.8
2.1
2.4
2.6
電流I/A
0.26
0.36
0.48
0.54
測量次序
1
2
3
4
5
電壓U/V
1.8
1.5
1.0
___________
0.3
電流I/A
0.32
0.30
0.26
___________
0.18
次數
1
2
3
4
5
電壓U/V
1.4
1.8
2.1
2.4
2.6
電流I/A
0.26
0.36
0.48
0.54
