初中信息技術義務教育版（2024）八年級全一冊第12課 刷卡開鎖易實現備課免費ppt課件

這是一份初中信息技術義務教育版（2024）八年級全一冊第12課 刷卡開鎖易實現備課免費ppt課件，共22頁。PPT課件主要包含了學習目標，思考問題，問題情境，學習內容，用戶數據，執行開鎖過程，工作過程，判斷是否滿足開鎖條件，讀取電子標簽中的數據，模擬打開門鎖等內容，歡迎下載使用。

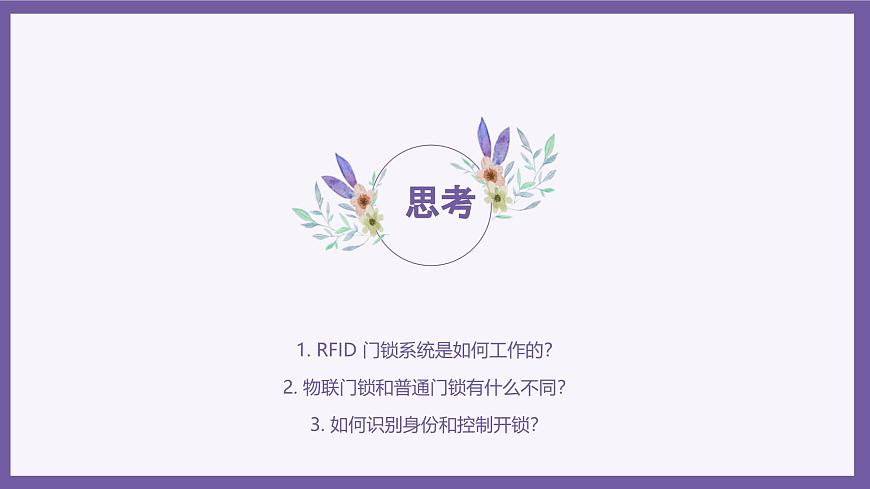

1. RFID 門鎖系統是如何工作的？2. 物聯門鎖和普通門鎖有什么不同？3. 如何識別身份和控制開鎖？

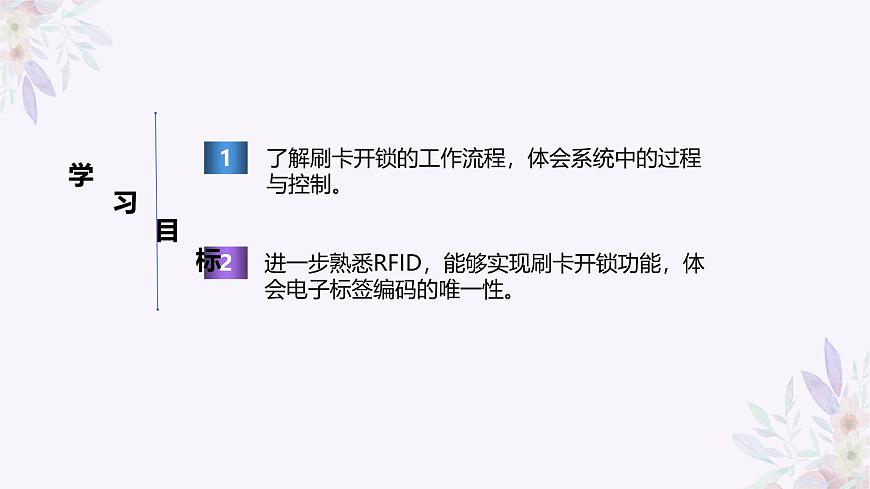

了解刷卡開鎖的工作流程，體會系統中的過程與控制。
進一步熟悉RFID，能夠?qū)崿F(xiàn)刷卡開鎖功能，體會電子標簽編碼的唯一性。
第12課　刷卡開鎖易實現

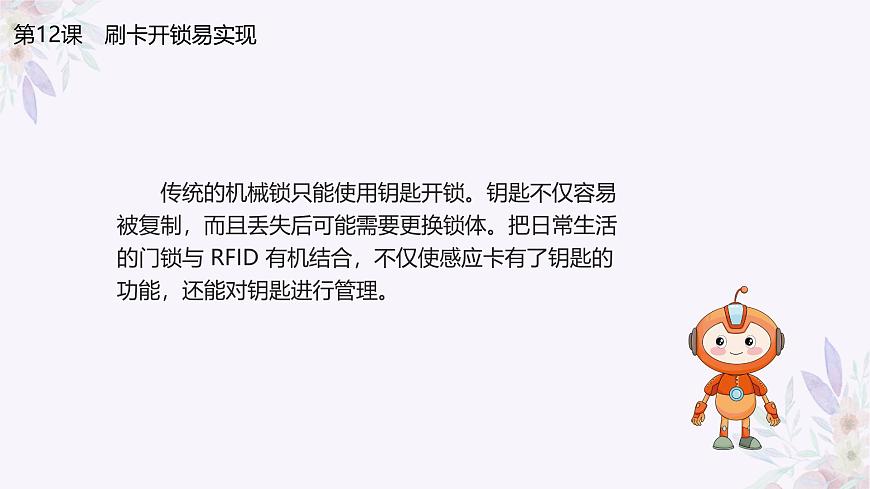

傳統的機械鎖只能使用鑰匙開鎖。鑰匙不僅容易被復制，而且丟失后可能需要更換鎖體。把日常生活的門鎖與 RFID 有機結合，不僅使感應卡有了鑰匙的功能，還能對鑰匙進行管理。

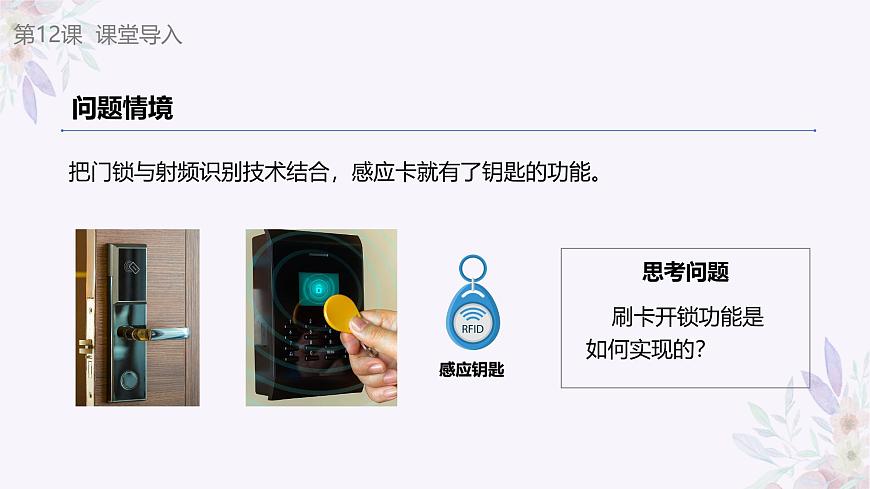

把門鎖與射頻識別技術結合，感應卡就有了鑰匙的功能。
刷卡開鎖功能是如何實現的？

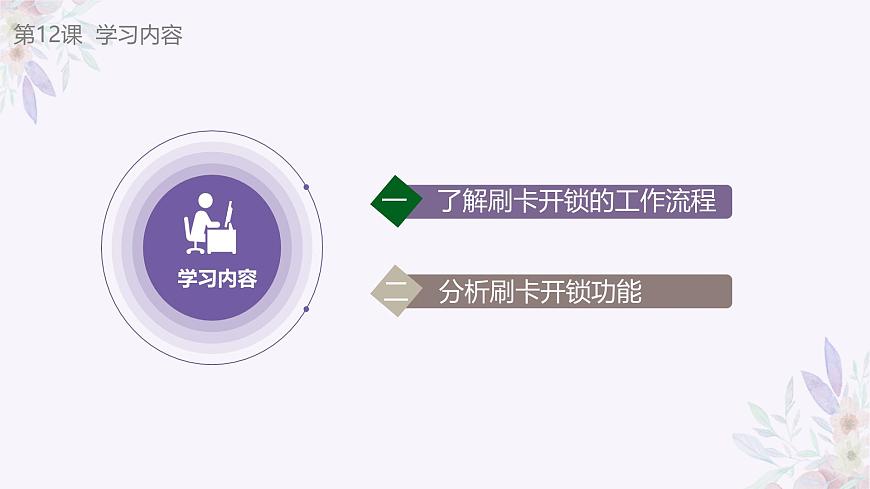

一 了解刷卡開鎖的工作流程
二 分析刷卡開鎖功能

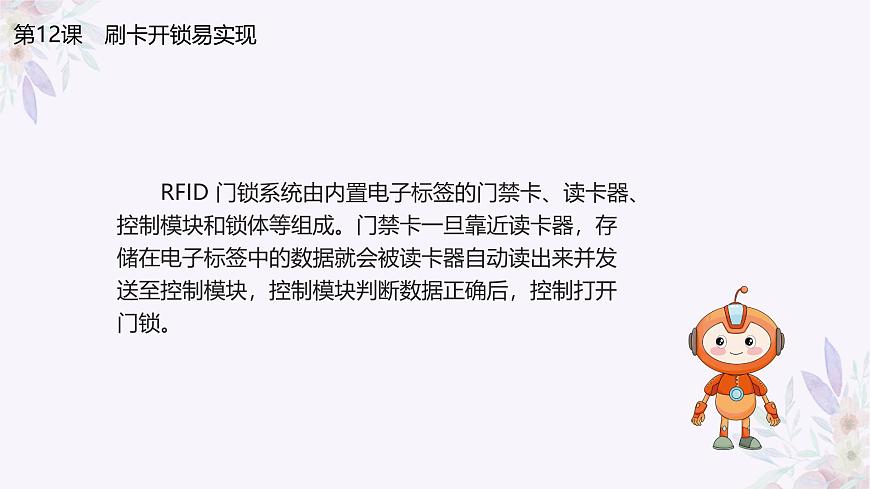

RFID 門鎖系統由內置電子標簽的門禁卡、讀卡器、控制模塊和鎖體等組成。門禁卡一旦靠近讀卡器，存儲在電子標簽中的數據就會被讀卡器自動讀出來并發送至控制模塊，控制模塊判斷數據正確后，控制打開門鎖。
刷卡開鎖功能的實現流程。
一、了解刷卡開鎖的工作流程
門禁系統的工作原理并不復雜，可以描述為外部數據的獲取（輸入）、數據的內部處理（計算）和結果的呈現（輸出）。
1．描述RFID門鎖的工作過程。
作用：采集電子標簽中的數據。
作用：識別用戶身份?？刂崎T鎖打開。
RFID門鎖與普通門鎖有什么不同？
2．體驗舵機模擬開鎖動作。
舵機是一種位置（角度）調節的驅動器，常見的可調節角度為0°到180°。
（1）連接主控板、舵機；（2）燒錄程序，觀察舵機運行過程。
3．模擬實現刷卡開鎖功能。
如果電子標簽編號在列表中，就執行開鎖。
設計算法：控制開鎖的觸發條件？
回顧讀取電子標簽編碼的實踐探索。
（1）正確連接計算機、主控板、RFID讀卡器和舵機。（2）修改程序列表中的電子標簽編號。（3）把程序燒錄到主控板中。（4）驗證刷卡開鎖功能。
請老師根據教學實情，展示學生作品成果。
1．電子標簽的編碼具有唯一性。 2．RFID門鎖系統可以劃分為輸入、計算、輸出模塊。 3．利用RFID技術，可以模擬實現刷卡開鎖功能。
為了實現進入小區人員的精準管理，通常將門禁卡和業主身份數據關聯，利用標簽編號的唯一性來標識用戶身份。嘗試實現用戶刷門禁卡時，在顯示屏上顯示用戶姓名。
第12課 拓展與提升
