知識重點
模塊一 知識網絡
模塊二 知識掌握

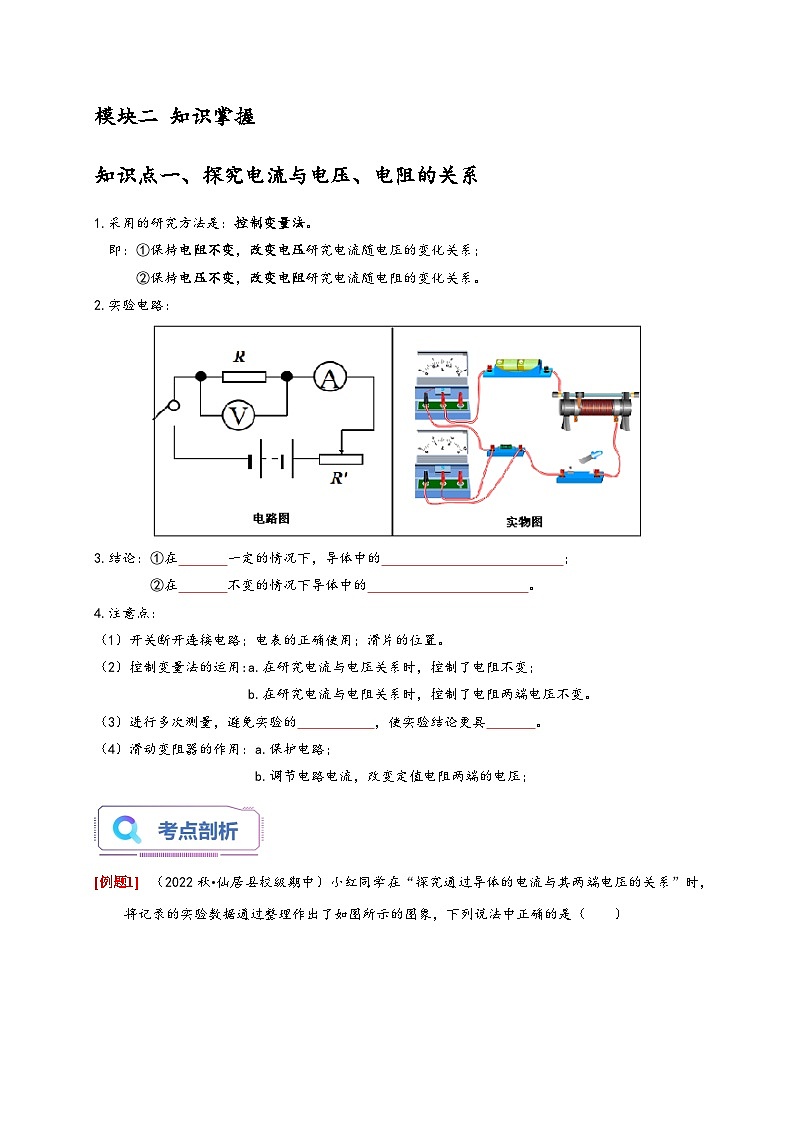

知識點一、探究電流與電壓、電阻的關系
1.采用的研究方法是：控制變量法。
即： = 1 \* GB3 ①保持電阻不變，改變電壓研究電流隨電壓的變化關系；
= 2 \* GB3 ②保持電壓不變，改變電阻研究電流隨電阻的變化關系。
2.實驗電路：
3.結論： = 1 \* GB3 ①在 一定的情況下，導體中的 ；
= 2 \* GB3 ②在 不變的情況下導體中的 。
4.注意點：
（1）開關斷開連接電路；電表的正確使用；滑片的位置。
（2）控制變量法的運用:a.在研究電流與電壓關系時，控制了電阻不變；
b.在研究電流與電阻關系時，控制了電阻兩端電壓不變。
（3）進行多次測量，避免實驗的 ，使實驗結論更具 。
（4）滑動變阻器的作用：a.保護電路；
b.調節電路電流，改變定值電阻兩端的電壓；
（2022秋?仙居縣校級期中）小紅同學在“探究通過導體的電流與其兩端電壓的關系”時，將記錄的實驗數據通過整理作出了如圖所示的圖象，下列說法中正確的是（ ）
A．導體甲的電阻大于導體乙的電阻
B．導體兩端的電壓為零時，導體的電阻也為零
C．將甲、乙兩導體并聯接到電壓為2V的電源上時，干路中的電流為0.6A
D．根據數據和圖象得出的結論是：同一導體兩端的電壓與通過它的電流成正比

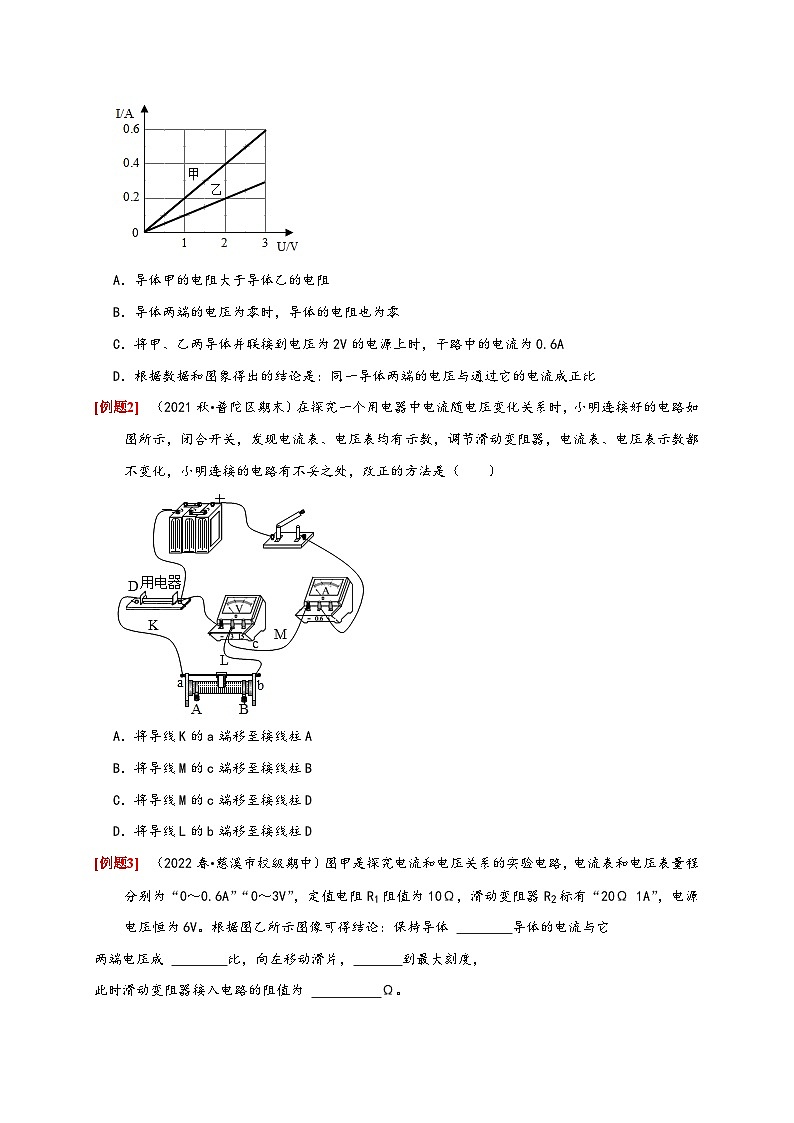

（2021秋?普陀區期末）在探究一個用電器中電流隨電壓變化關系時，小明連接好的電路如圖所示，閉合開關，發現電流表、電壓表均有示數，調節滑動變阻器，電流表、電壓表示數都不變化，小明連接的電路有不妥之處，改正的方法是（ ）
A．將導線K的a端移至接線柱A
B．將導線M的c端移至接線柱B
C．將導線M的c端移至接線柱D
D．將導線L的b端移至接線柱D
（2022春?慈溪市校級期中）圖甲是探究電流和電壓關系的實驗電路，電流表和電壓表量程分別為“0～0.6A”“0～3V”，定值電阻R1阻值為10Ω，滑動變阻器R2標有“20Ω 1A”，電源電壓恒為6V。根據圖乙所示圖像可得結論：保持導體 導體的電流與它
兩端電壓成 比，向左移動滑片， 到最大刻度，
此時滑動變阻器接入電路的阻值為 Ω。
（2022春?鎮海區校級期中）小明在探究“通過導體的電流與導體兩端電壓的關系”時，準備了兩節新干電池、定值電阻R1、R2，滑動變阻器、電流表、電壓表、開關各一個，導線若干，滑動變阻器的規格是“20Ω 2A”。
（1）請根據圖甲所示電路圖，用筆畫線代替導線，將圖乙中的實物電路連接完整。（導線不能交叉）。
（2）連接電路時，開關應處于 狀態；閉合開關前，滑動變阻器的滑片應移到 。
（3）電路連接檢查無誤后閉合開關，發現電流表有示數，移動滑片，電壓表示數始終接近3V，則電路中存在的故障可能是 。
（4）排除故障后進行實驗，調節滑動變阻器的滑片，第4次實驗時電壓表示數如圖丙所示，
為 V。
（5）小明記錄的數據如表所示，老師指出其中一組數據有拼湊的嫌疑，你認為是第 組（填寫實驗序號），理由是 。
（6）排除有拼湊嫌疑的數據后，分析數據可以提到的結論是： 。
（7）實驗結束后，小明將定值電阻換成小燈泡，保持其他元件及連接方式不變進行實驗，
他 （選填“能”或“不能”）得出電流與電壓的正確結論，原因是 。
（2022?麗水）為研究“電流與電壓的關系”，小科和小麗設計了如圖甲的電路，其中電源電壓恒定不變，定值電阻R為5歐。
請回答：
（1）如圖甲，若滑片P向右移時接入的阻值變小，則待接導線應與 相連（填字母）；
（2）閉合開關，小科發現電壓表指針不偏轉，電流表指針偏轉，則故障可能是 ；
（3）小科排除故障后，通過實驗獲得數據如表，分析數據可得出的結論是 ；
（4）小麗用另一組同規格器材進行實驗，獲得的數據作出U﹣I關系如圖乙，發現與預期結果不一樣，分析實驗過程中可能存在的問題有 。
知識點二、歐姆定律
1．歐姆定律的內容：導體中的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比。
2.數學表達式I=U/R。變形公式：U=IR R=U/I。
3.說明：①適用條件： （即用電器工作時，消耗的電能完全轉化為內能）；
②I、U、R對應 或 ，不同時刻、不同導體或不同段電路三者不能混用，應加角碼區別。
③同一導體（即R不變），則I與U成正比。同一電源（即U不變），則I與R成反比。
= 4 \* GB3 ④R＝U/I是電阻的計算式，它表示導體的電阻可由U/I計算出大小，電阻是導體本身的一種性質，與電壓U和電流I等因素無關。
4.注意點：
①同一性、同時性；
②電流與電壓的因果關系；
③描述結論時，先說條件，再說結論。
（2023春?鄞州區校級月考）如圖所示，電源電壓為3V保持不變，閉合開關，電壓表示數為2V．下列選項符合題意的是（ ）
A．電壓表測R2兩端電壓
B．R1、R2組成并聯電路
C．若開關斷開，電壓表示數為0
D．R1、R2電阻之比2：1
（2023春?鄞州區校級月考）根據歐姆定律公式I=UR，可變形得到R=UI．對此，下列說法中正確的是（ ）
A．導體電阻的大小跟導體兩端的電壓成正比
B．導體電阻的大小跟導體中的電流成正比
C．當導體兩端的電壓為零時，導體的電阻也為零
D．導體電阻的大小跟導體兩端的電壓和通過導體的電流無關
（2023春?余姚市月考）如圖所示，電源電壓保持不變，R1＝10Ω，當閉合開關S，滑動變阻器滑片P從a端移到b端，兩電表示數變化關系用圖乙中線段AB表示，則電源電壓和滑動變阻器的最大值分別為（ ）
A．6V 20ΩB．4V 20ΩC．6V 10ΩD．4V 10Ω
（2023?寧波）如圖，電路中電流I大小始終不變，R0為定值電阻。閉合開關S，據電壓表示數U與電阻箱阻值R的大小關系可以繪制U﹣R圖線①；斷開開關S，據電壓表示數U與電阻箱阻值R的大小關系可以繪制U﹣R圖線②。把IR0記為U0，下列能正確表示圖線①、②的是（ ）
A．B．
C．D．
（2023?嘉興模擬）如圖所示的電路中，電源電壓保持不變，當開關S1、S2都閉合時，電流表的示數為0.5A，電壓表的示數為6V；將電壓表、電流表的位置互換，當開關S1斷開、S2閉合，電流表的示數為0.3A，則正確的是（ ）
A．R1＝8ΩB．R2＝8ΩC．R1＝20ΩD．R2＝20Ω
（2022秋?仙居縣期末）小科連接如圖所示電路，當開關S、S1、S2均閉合時，電流表A2的示數為1.5安、A1的示數為0.5安。已知電源為新的干電池串聯而成，R1的阻值為6歐。求：
（1）實驗時小科用幾節干電池作電源。
（2）電阻R2的阻值為多少歐。
（3）如果斷開開關S1，電流表A1、A2的示數分別是多少。
（2022秋?上虞區期末）如圖所示電路中，電源電壓12V，R1＝6Ω，R2＝4Ω。試問：
（1）當開關S1、S2都斷開時，求電流表、電壓表示數。
（2）當開關S1、S2都閉合時，電流表示數為4A，求R3的阻值和電壓表示數。
知識點三、伏安法測電阻
(1)實驗原理：R＝eq \f(U,I)
(2)實驗電路圖：
(3)實驗表格
(4)注意事項
①在選取器材時，電流表的量程要_ _電路中的最大電流；滑動變阻器的最大阻值應略_ _或接近于小燈泡的電阻，以使調節效果明顯。
②在連接電路時，要_ _，將電流表、電壓表、滑動變阻器正確接入電路，并注意防止短路的發生。
③在閉合開關前，應把變阻器的滑片移到 處，使電路中電流最小，目的是保證電路中各元件的安全。
④注意把每次測量的結果和燈泡的發光情況記錄下來。
⑤分析處理數據，對于測得的各組電壓值和電流值，計算出相應的電阻，然后比較幾次實驗測得的電阻，會發現燈泡變暗時，電阻變小。這不是測量誤差，而是因為隨著燈泡兩端的電壓減小，燈泡的溫度降低，從而使燈絲的電阻減小。
（2022秋?杭州期末）如圖是伏安法測電阻的電路圖，下列有關敘述不正確的（ ）
A．該實驗的原理是R=UI
B．閉合開關前，滑片P應處在B端
C．滑動變阻器的作用是保護電路、改變電路中的電流等
D．實驗中當滑片向A端移動時，電壓表的示數變小
（2023?椒江區一模）小科設計并完成了“測量定值電阻阻值”的實驗，請幫忙完善其實驗報告。
（1）實驗原理： 。
（2）實驗器材：干電池（兩節）、一個“15歐、1安”的滑動變阻器、電壓表、電流表、開關和導線。
（3）實驗電路：如圖電路中，還有一根導線未連接，請以筆劃線代替導線將其連上，要求將滑動變阻器滑片往右移時電流表示數變大。
（4）實驗步驟：
①按圖連接各元件。
②閉合開關，依次移動滑動變阻器的滑片，讀出多組電壓值和電流值并記錄在數據表格中。
③斷開開關，拆除電路，整理器材。
（5）數據分析與處理：
下表是小科在實驗過程中記錄的數據：
如果記錄的數據中只有一組有明顯錯誤，那么有錯誤的是第 組數據。
（6）本實驗的結論是： 。
（2023?鎮海區模擬）小華在進行“測量小彩燈的電阻”的實驗時，實驗臺上給他提供的器材有：6伏的蓄電池、電流表（0～0.6安，0～3安）、電壓表（0～3伏、0～15伏）、滑動變阻器標有“50Ω 1.5A”、正常發光時電壓為3.8伏的小彩燈（估計正常發光時電阻約為12歐）、開關各一個，導線若干。
（1）在實驗中電流表應選擇 安的量程。
（2）他連接的實物電路如圖甲所示，但還有兩根導線沒接好，同組的小聰同學補接后又畫出該電路的電路圖（如圖乙所示），請用筆畫線代替導線將這兩根導線連接好。
（3）閉合開關后，小華發現小彩燈不發光、電流表示數為零，電壓表的示數為6伏，產生故障的原因可能是下列情況中的 （填字母）。
A.小彩燈短路B.電壓表的正、負接線柱接反了C.小彩燈的燈座接觸不良D.小彩燈的燈絲斷了
（4）排除故障后閉合開關，移動滑動變阻器的滑片，當電壓表的示數為3.8伏時，小彩燈正常發光，此時電流表的示數如圖丙所示，則小彩燈正常發光時的電阻為 歐。（計算結果保留一位小數）。
（2023?甌海區二模）完成下列測量未知電阻的相關實驗內容。
（1）要測定一只電阻的阻值，根據歐姆定律的變形公式 ，只要用 測出電阻兩端的電壓，用 測出此電壓下通過電阻的電流，就可以計算出電阻的阻值。
（2）根據實驗原理將你設計的電路圖畫在下面的方框內，并用筆畫線表示導線，連接圖中的實物。
??
（3）在本次實驗中，電壓表、電流表示數如圖所示。那么，通過未知電阻的電流是 安，電阻兩端的電壓是 伏，未知電阻的阻值為 歐。
（4）從實驗步驟看，實驗的主要缺陷是 ，因而不夠精確。
（5）滑動變阻器的主要作用是 。
（2023?寧波模擬）在學習了歐姆定律以后，小寧想通過“伏安法”來測小燈泡正常發光時的電阻大小。已知待測小燈泡的額定電壓是2.5V。
（1）用筆畫導線，將圖甲所示的實驗電路連接完整。
（2）分析圖乙可知，小燈泡正常發光時的電阻是 Ω。
【鞏固提高】
（2023春?余姚市校級期中）根據歐姆定律公式I=UR，可變形得到公式R=UI，下列說法正確的是（ ）
A．導體電阻的大小跟導體兩端的電壓成正比
B．導體電阻的大小跟導體中的電流成反比
C．當導體兩端的電壓為零時，導體的電阻也為零
D．導體電阻的大小跟導體兩端的電壓和通過導體的電流無關
（2023春?寧波期末）如圖甲，無人機利用測距傳感器來判斷離地高度。若某測距傳感器的阻值R1與離地高度h的關系如圖乙所示，如圖丙的檢測電路采用了“穩流電源”（電源輸出的電流恒定），要使高度表（實質是電流表或電壓表）示數能隨飛行高度的變化而改變，以下說法正確的是（ ）
A．高度表應該是電壓表，安裝在“1”處
B．高度表應該是電流表，安裝在“2”處
C．高度表應該是電壓表，安裝在“3”處
D．高度表應該是電流表，安裝在“3”處
（2023春?鄞州區期中）將兩個不同阻值的電阻R1、R2連成如圖甲所示的電路，當閉合開關S后，電流表的示數為0.5A，現將圖甲中的電阻改接成如圖乙所示的電路，則閉合開關S后，電流表的示數（ ）
A．I≤0.5AB．0.5A≤I＜1AC．1A≤I＜2AD．I＞2A
（2022秋?平湖市期末）如圖為高溫超導限流器的核心部件的模擬電路圖，虛線框內為高溫超導限流器，它由超導部件和限流電阻并聯組成。超導部件有一個臨界電流IC，當通過限流器的電流I＞IC時，超導部件從超導態（電阻為零，即R1＝0）轉變?yōu)檎B(tài)（一個純電阻，且R1＝3Ω），以此來限制電力系統的故障電流。已知超導臨界電流，IC＝1.2A，限流電阻R2＝6Ω，小燈泡L正常工作時的電壓為6V，電阻RL＝6Ω，電源電壓穩定，內阻r＝2Ω。燈泡L正常工作時，超導部件處于超導態，當燈泡L突然發生短路時，下列分析正確的是（ ）
A．燈泡L短路前通過R2的電流為1A
B．電源電壓為9V
C．燈泡L短路后通過R1的電流為43A
D．燈泡L短路后R2兩端的電壓為3V
（2022秋?椒江區期末）如圖電路中，R1為10歐，電源電壓恒定。只閉合S1時，電流表示數為0.3安；S1、S2均閉合時，電流表示數為0.5安。下列說法不正確的是（ ）
A．電源電壓為3伏
B．R2的阻值為15歐
C．S1、S2均閉合時，電路總電阻為25歐
D．S1、S2均閉合時，流過R1的電流仍為0.3安
（2023春?義烏市校級月考）為了能自動記錄跳繩的次數，某科技小組設計了一種自動計數器，其簡化電路如圖甲所示，R1是一種光敏元件，每當繩子擋住了射向R1的紅外線時，R1的電阻會變大，自動計數器會計數一次，信號處理系統能記錄AB間每時刻的電壓若已知電源電壓為12V，某時段AB間的電壓隨時間變化的圖象如圖所示，則下列說法正確的是（ ）
A．AB兩端電壓為6V時，跳繩自動計數器會計數一次
B．繩子擋住了射向R1的紅外線時，R1和R2的阻值相等
C．繩子沒有擋住射向R1的紅外線時，R1的阻值是R2的3倍
D．繩子擋住了射向R1的紅外線時，R1的阻值會變?yōu)樵瓉淼?倍
（2022秋?上虞區期末）如圖所示，電源電壓不變，電阻R2＝4Ω，閉合開關，小明在實驗過程中僅記錄了三只電表的示數，分別為1、4、5，但漏記了單位。關于所用電源的電壓和電阻R1的阻值，下列判斷正確的是（ ）
A．4V 2ΩB．5V 1ΩC．4V 1ΩD．2V 2Ω
（2022秋?青田縣期末）小紅同學在探究“通過導體的電流與其兩端電壓的關系”時，將記錄的實驗數據通過整理作出了如圖所示的圖像，下列說法中正確的是（ ）
A．導體R的電阻大于導體L的電阻
B．若把R和L串聯，電路電流為0.1安時，電路中的總電阻為15歐
C．若把R和L并聯，電源電壓為2伏時，電路中的總電流為0.5安
D．導體R的電阻與導體兩端的電壓成正比，與導體的電流成反比
（2023春?鄞州區期中）如圖甲所示電路，電源電壓保持不變。閉合開關S，當滑動變阻器的滑片P從右端滑到左端的過程中，R1、R2的I﹣U關系圖象如圖乙所示。則下列判斷正確的是（ ）
A．圖線A是電阻R1的I﹣U關系圖象
B．電源電壓為16V
C．R1的阻值是20Ω
D．滑動變阻器R2的最大阻值為30Ω
（2022秋?仙居縣校級期中）如圖所示的電路中，電源電壓恒為30V，電阻R1為15Ω．同時閉合開關S1、S2時，電流表的示數為2.5A．求：
（1）通過電阻R1的電流；
（2）電阻R2的阻值。
（2022秋?仙居縣期末）考試填涂用的是2B鉛筆芯，請設計測量該鉛筆芯電阻的實驗方案。
[實驗器材]2B鉛筆芯1根、電流表1個、電壓表1個、干電池（電壓恒為1.5V）2節、開關1個、滑動變阻器1個、帶鱷魚夾的導線2根、導線若干。
[實驗電路]請設計完成該實驗的電路圖

[實驗步驟]請寫出完成該實驗的步驟


（2023春?金華月考）小明在實驗室做“測量定值電阻Rx的阻值”實驗，所使用的電源電壓恒為3V，滑動變阻器的最大阻值為R，待測電阻Rx的阻值約為10Ω。
（1）如圖所示是小明連接的實驗電路。
①閉合開關，電壓表 示數。（選填“有”或“無”）
②該電路中存在導線連接錯誤，請在接錯的導線上畫“×”，并用筆畫線代替導線畫出正確的電路連接圖。
（2）正確連接電路后，閉合開關，調節滑動變阻器的滑片，當電流表的示數為0.26A時，電壓表的示數如圖乙所示。為了使測量值更接近真實值，下一步，應將滑片向 （選填“C”或“D”）端移動，進行多次測量并計算電阻阻值的平均值，以減小實驗誤差。
（3）在實驗過程中，電流表突然損壞而無法正常使用，小明用一根導線替代電流表，利用現有器材也測出了一組數據并計算出了待測電阻的阻值操作步驟如下：
①調節滑片P至滑動變阻器的阻值大處，閉合開關，讀出電壓表示數為U1；
② ，讀出電壓表示數為U2。
③待測電阻Rx＝ （用已知量和測量量表示）。
（2022?淳安縣校級一模）小金設計了一個用電壓表的示數變化反映環境溫度變化的電路，其電路原理圖如圖甲所示其中，電源電壓4V（恒定不變），電壓表的量程為0～3V，R0是阻值為150Ω定值電阻，Rt是熱敏電阻，其電阻隨環境溫度變化的關系如圖乙所示。閉合開關S后，試回答：
（1）電壓表的示數會隨著環境溫度的升高而 （選填“變小”“變大”或“不變”）。
（2）當環境溫度為20℃時，電壓表的示數是多少？
（3）該電路允許的最高環境溫度是多少？
（2021秋?新昌縣期末）在新冠肺炎疫情防控期間，進入各種公共場所必須測量體溫，非接觸式紅外測溫儀的使用極大方便了體溫檢測，如圖甲所示。非接觸式紅外測溫儀的電路原理圖如圖乙所示，電源電壓為9伏，R0是阻值為10歐的定值電阻，R1是熱敏電阻，其阻值會隨著溫度的改變而改變。當人體體溫高于37.3℃時，紅燈亮發出報警。R1隨人體溫度輻射的紅外線變化的關系如表所示。
（1）圖乙中的顯示儀是用 （選填“電壓表”或“電流表”）改裝的。
（2）圖乙中R0的作用是 。
（3）當體溫是35℃時，電壓表的示數是多少伏？
（4）小白同學經過測溫儀時，電壓表示數顯示3.6伏，計算說明測溫儀是否會報警。

4.6 電流與電壓、電阻的關系
學習目錄
目錄
TOC \ "1-3" \h \z \u \l "_Tc140317728" 模塊一 知識網絡 PAGEREF _Tc140317728 \h 1
\l "_Tc140317729" 模塊二 知識掌握 PAGEREF _Tc140317729 \h 2
\l "_Tc140317730" 知識點一、探究電流與電壓、電阻的關系 PAGEREF _Tc140317730 \h 2
\l "_Tc140317731" 知識點二、歐姆定律 PAGEREF _Tc140317731 \h 2
\l "_Tc140317732" 知識點三、伏安法測電阻 PAGEREF _Tc140317732 \h 8
\l "_Tc140317733" 【鞏固提高】 PAGEREF _Tc140317733 \h 13
知識重點
模塊一 知識網絡
模塊二 知識掌握
知識點一、探究電流與電壓、電阻的關系
1.采用的研究方法是：控制變量法。
即： = 1 \* GB3 ①保持電阻不變，改變電壓研究電流隨電壓的變化關系；
= 2 \* GB3 ②保持電壓不變，改變電阻研究電流隨電阻的變化關系。
2.實驗電路：
3.結論： = 1 \* GB3 ①在電阻一定的情況下，導體中的電流與加在導體兩端的電壓成正比；
= 2 \* GB3 ②在電壓不變的情況下導體中的電流與導體的電阻成反比。
4.注意點：
（1）開關斷開連接電路；電表的正確使用；滑片的位置。
（2）控制變量法的運用:a.在研究電流與電壓關系時，控制了電阻不變；
b.在研究電流與電阻關系時，控制了電阻兩端電壓不變。
（3）進行多次測量，避免實驗的偶然性，使實驗結論更具普遍性。
（4）滑動變阻器的作用：a.保護電路；
b.調節電路電流，改變定值電阻兩端的電壓；
（2022秋?仙居縣校級期中）小紅同學在“探究通過導體的電流與其兩端電壓的關系”時，將記錄的實驗數據通過整理作出了如圖所示的圖象，下列說法中正確的是（ ）
A．導體甲的電阻大于導體乙的電阻
B．導體兩端的電壓為零時，導體的電阻也為零
C．將甲、乙兩導體并聯接到電壓為2V的電源上時，干路中的電流為0.6A
D．根據數據和圖象得出的結論是：同一導體兩端的電壓與通過它的電流成正比
【解答】解：A、當甲、乙兩端電壓都為2V時，I甲＝0.4A，I乙＝0.2A，I甲＞I乙，所以R甲＜R乙，故A錯誤；
B、電阻的大小與兩端的電壓無關，所以導體兩端的電壓為零時電阻的阻值不變，故B錯誤；
C、當甲、乙兩導體并聯后接到電壓為2V的電源上時，U甲＝U乙＝2V，由圖知I甲＝0.4A，I乙＝0.2A，干路電流：I＝I甲+I乙＝0.4A+0.2A＝0.6A，故C正確；
D、根據數據和圖象得出的結論是：同一導體，電阻一定，通過它的電流與兩端的電壓成正比，故D錯誤。
故選：C。
（2021秋?普陀區期末）在探究一個用電器中電流隨電壓變化關系時，小明連接好的電路如圖所示，閉合開關，發現電流表、電壓表均有示數，調節滑動變阻器，電流表、電壓表示數都不變化，小明連接的電路有不妥之處，改正的方法是（ ）
A．將導線K的a端移至接線柱A
B．將導線M的c端移至接線柱B
C．將導線M的c端移至接線柱D
D．將導線L的b端移至接線柱D
【解答】解：
A、將導線K的a端移至接線柱A時，滑動變阻器可以改變用電器兩端的電壓，但電壓表測電源電壓示數不變，不能進行實驗探究，故A不可行；
B、將導線M的c端移至接線柱B時，電壓表測用電器兩端的電壓，通過移動滑片可以改變用電器兩端的電壓，進行實驗探究，故B可行；
C、將導線M的c端移至接線柱D時，滑動變阻器被斷路，不能改變用電器兩端的電壓，無法進行實驗探究，故C不可行；
D、將導線L的b端移至接線柱D時，滑動變阻器被斷路，不能改變用電器兩端的電壓，無法進行實驗探究，故D不可行。
故選：B。
（2022春?慈溪市校級期中）圖甲是探究電流和電壓關系的實驗電路，電流表和電壓表量程分別為“0～0.6A”“0～3V”，定值電阻R1阻值為10Ω，滑動變阻器R2標有“20Ω 1A”，電源電壓恒為6V。根據圖乙所示圖像可得結論：保持導體 導體的電流與它
兩端電壓成 比，向左移動滑片， 到最大刻度，
此時滑動變阻器接入電路的阻值為 Ω。
【解答】解：
（1）由圖象可知，橫坐標表示導體兩端的電壓，縱坐標表示通過導體的電流，兩者的關系圖像是一條直線，即電壓越大，電流也越大，且兩者的比值為一定值，故可以得出的結論是：電阻一定時，通過導體的電流與導體兩端的電壓成正比；
（2）由圖可知，滑動變阻器和定值電阻串聯，已知電流表和電壓表量程分別為“0～0.6A”、“0～3V”，
當電壓表達到最大刻度時，即U1＝3V，
此時電路中的電流I＝I1=U1R1=3V10Ω=0.3A＜0.6A，此時電流表還沒有達到最大刻度，所以是電壓表先達到最大刻度；
此時電路中的總電阻：
R總=U總I=6V0.3A=20Ω，
根據電阻的串聯可知，此時滑動變阻器接入電路的阻值：
R滑＝R總﹣R1＝20Ω﹣10Ω＝10Ω。
故答案為：電阻；正；電壓；10。
（2022春?鎮海區校級期中）小明在探究“通過導體的電流與導體兩端電壓的關系”時，準備了兩節新干電池、定值電阻R1、R2，滑動變阻器、電流表、電壓表、開關各一個，導線若干，滑動變阻器的規格是“20Ω 2A”。
（1）請根據圖甲所示電路圖，用筆畫線代替導線，將圖乙中的實物電路連接完整。（導線不能交叉）。
（2）連接電路時，開關應處于 狀態；閉合開關前，滑動變阻器的滑片應移到 。
（3）電路連接檢查無誤后閉合開關，發現電流表有示數，移動滑片，電壓表示數始終接近3V，則電路中存在的故障可能是 。
（4）排除故障后進行實驗，調節滑動變阻器的滑片，第4次實驗時電壓表示數如圖丙所示，
為 V。
（5）小明記錄的數據如表所示，老師指出其中一組數據有拼湊的嫌疑，你認為是第 組（填寫實驗序號），理由是 。
（6）排除有拼湊嫌疑的數據后，分析數據可以提到的結論是： 。
（7）實驗結束后，小明將定值電阻換成小燈泡，保持其他元件及連接方式不變進行實驗，
他 （選填“能”或“不能”）得出電流與電壓的正確結論，原因是 。
【解答】解：（1）電壓表與定值電阻并聯，因為電源為兩節新干電池，所以電源電壓為U＝2×1.5V＝3V，因此電壓表應選0～3V的量程，如圖所示：
；
（2）為了保護電路，連接電路時開關應斷開，閉合開關前，應將滑動變阻器的滑片P移到阻值最大處；
（3）電路連接檢查無誤后閉合開關，發現電流表有示數，說明電路為通路，電壓表示數始終接近3V，測量的是電源電壓，則滑動變阻器兩端的電壓為0，因此電路中存在的故障是滑動變阻器短路；
（4）圖丙中電壓表選用小量程，分度值為0.1V，示數為2.5V；
（5）由表中數據利用歐姆定律可知，電阻大小為：R=UI=?Ω，
根據串聯電路的電阻特點可知，當滑動變阻器接入的電阻最大時，電路的總電阻最大，為：R總大＝R大+R＝20Ω+5Ω＝25Ω，
電路中最小電流為：I最小=UR總大=3V25Ω=0.12A＞0.10A，故第①組實驗數據有拼湊的嫌疑；
（6）根據表中數據可知，電壓增大為原來的幾倍，通過的電流也增大為原來的幾倍，故得出的結論：在導體的電阻一定時，通過導體的電流與導體兩端的電壓成正比；
（7）探究電流與電壓的關系，需要保持電阻不變，而小燈泡的電阻隨著溫度的升高而變大，所以用小燈泡進行此實驗不能得出電流與電壓的正確結論。
故答案為：（1）見解答圖；（2）斷開；阻值最大處；（3）滑動變阻器短路；（4）2.5；（5）①；實驗的電流不可能低于0.12A；（6）在導體的電阻一定時，通過導體的電流與導體兩端的電壓成正比；（7）不能；小燈泡的電阻隨著溫度的升高而變大，
（2022?麗水）為研究“電流與電壓的關系”，小科和小麗設計了如圖甲的電路，其中電源電壓恒定不變，定值電阻R為5歐。
請回答：
（1）如圖甲，若滑片P向右移時接入的阻值變小，則待接導線應與 相連（填字母）；
（2）閉合開關，小科發現電壓表指針不偏轉，電流表指針偏轉，則故障可能是 ；
（3）小科排除故障后，通過實驗獲得數據如表，分析數據可得出的結論是 ；
（4）小麗用另一組同規格器材進行實驗，獲得的數據作出U﹣I關系如圖乙，發現與預期結果不一樣，分析實驗過程中可能存在的問題有 。
【解答】解：（1）滑片P向右移時接入的阻值變小，說明接入阻值長度變短，由此可知，滑動變阻器是右下接線柱接入電路；
（2）電流表指針偏轉說明有電流通過，排除斷路，電壓表沒有示數說明R被短路；
（3）由數據可知，電壓變大，電流變大，比值不變。所以結論為電阻一定時，電流和電壓成正比；
（4）圖乙中，當電流為0時，電壓表有示數，意味著電壓表沒有調零，指針偏右，或者是電流表沒有調零，指針偏左；
故答案為：（1）A；（2）電阻R短路；（3）電阻一定時，電流和電壓成正比；（4）電壓表沒有調零，指針偏右，或者是電流表沒有調零，指針偏左。
知識點二、歐姆定律
1．歐姆定律的內容：導體中的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比。
2.數學表達式I=U/R。變形公式：U=IR R=U/I。
3.說明：①適用條件：純電阻電路（即用電器工作時，消耗的電能完全轉化為內能）；
②I、U、R對應同一導體或同一段電路，不同時刻、不同導體或不同段電路三者不能混用，應加角碼區別。
③同一導體（即R不變），則I與U成正比。同一電源（即U不變），則I與R成反比。
= 4 \* GB3 ④R＝U/I是電阻的計算式，它表示導體的電阻可由U/I計算出大小，電阻是導體本身的一種性質，與電壓U和電流I等因素無關。
4.注意點：
①同一性、同時性；
②電流與電壓的因果關系；
③描述結論時，先說條件，再說結論。
（2023春?鄞州區校級月考）如圖所示，電源電壓為3V保持不變，閉合開關，電壓表示數為2V．下列選項符合題意的是（ ）
A．電壓表測R2兩端電壓
B．R1、R2組成并聯電路
C．若開關斷開，電壓表示數為0
D．R1、R2電阻之比2：1
【解答】解：
ABD、由圖知，開關閉合后，電阻R1、R2串聯，電壓表并聯在R1兩端的電壓，測量電阻R1兩端的電壓，其大小U1＝2V；電阻R2兩端的電壓U2＝U﹣U1＝3V﹣2V＝1V，
因為兩電阻串聯，所以由歐姆定律可知I=U1R1=U2R2，
則R1：R2＝U1：U2＝2V：1V＝2：1；故AB錯、D正確；
C、若開關斷開，電壓表通過電阻R2接在電源上，測量電源電壓，示數不為0，故C錯。
故選：D。
（2023春?鄞州區校級月考）根據歐姆定律公式I=UR，可變形得到R=UI．對此，下列說法中正確的是（ ）
A．導體電阻的大小跟導體兩端的電壓成正比
B．導體電阻的大小跟導體中的電流成正比
C．當導體兩端的電壓為零時，導體的電阻也為零
D．導體電阻的大小跟導體兩端的電壓和通過導體的電流無關
【解答】解：
電阻是導體本身的一種性質，只與導體的材料、長度、橫截面積、溫度有關，與導體兩端的電壓和通過的電流無關，R=UI只是計算導體電阻的一種方法，即電阻在數值上等于電壓與電流的比值，故ABC錯誤、D正確。
故選：D。
（2023春?余姚市月考）如圖所示，電源電壓保持不變，R1＝10Ω，當閉合開關S，滑動變阻器滑片P從a端移到b端，兩電表示數變化關系用圖乙中線段AB表示，則電源電壓和滑動變阻器的最大值分別為（ ）
A．6V 20ΩB．4V 20ΩC．6V 10ΩD．4V 10Ω
【解答】解：當滑片P在a端時，滑動變阻器接入的電阻最大，
由圖乙可知，此時電壓表的示數為4V，電流表示數為0.2A，
RP最大=UaIa=4V0.2A=20Ω，
當滑片P在b端時，滑動變阻器接入的電阻為0，
此時電壓表的示數為0，電流表示數為0.6A，
電源電壓：U＝IbR1＝0.6A×10Ω＝6V。
故選：A。
（2023?寧波）如圖，電路中電流I大小始終不變，R0為定值電阻。閉合開關S，據電壓表示數U與電阻箱阻值R的大小關系可以繪制U﹣R圖線①；斷開開關S，據電壓表示數U與電阻箱阻值R的大小關系可以繪制U﹣R圖線②。把IR0記為U0，下列能正確表示圖線①、②的是（ ）
A．B．
C．D．
【解答】解：由歐姆定律I=UR可知，U＝IR，
閉合開關S，R0定值電阻短路，只有電阻箱R接入電路，電壓表測量電阻箱R兩端電壓U＝IR，又知電流I大小始終不變，可知U﹣R圖線①U＝IR是正比例函數關系，是一條從原點出發的射線（U、R均為正數）；
斷開開關S，定值電阻R0和電阻箱R串聯接入電路，電壓表測量電阻箱R和定值電阻R兩端電壓，由串聯電路電壓規律可知：U＝UR+UR0=IR+IR0，又知電流I大小始終不變，R0是定值電阻，可知U﹣R圖線②U＝IR+IR0＝IR+U0是一次函數關系，且與縱軸交點為（0，U0）；
故ACD錯誤，B正確。
故選：B。
（2023?嘉興模擬）如圖所示的電路中，電源電壓保持不變，當開關S1、S2都閉合時，電流表的示數為0.5A，電壓表的示數為6V；將電壓表、電流表的位置互換，當開關S1斷開、S2閉合，電流表的示數為0.3A，則正確的是（ ）
A．R1＝8ΩB．R2＝8ΩC．R1＝20ΩD．R2＝20Ω
【解答】解：當開關S1、S2都閉合，兩電阻并聯，電壓表測量電源電壓，電流表測量通過R1的電流，
由I=UR得：R1=UI1=6V0.5A=12Ω；
將電壓表、電流表的位置互換，S1斷開、S2閉合，兩電阻串聯，
由I=UR得：電路總電阻R=UI=6V0.3A=20Ω，
所以根據串聯電路的總電阻等于各電阻之和可知：
R2＝R﹣R1＝20Ω﹣12Ω＝8Ω。
故選：B。
（2022秋?仙居縣期末）小科連接如圖所示電路，當開關S、S1、S2均閉合時，電流表A2的示數為1.5安、A1的示數為0.5安。已知電源為新的干電池串聯而成，R1的阻值為6歐。求：
（1）實驗時小科用幾節干電池作電源。
（2）電阻R2的阻值為多少歐。
（3）如果斷開開關S1，電流表A1、A2的示數分別是多少。
【解答】解：由電路圖可知，R1與R2并聯，電流表A1測R1支路的電流，電流表A2測干路電流。
（1）根據并聯電路中各支路兩端的電壓相等，
則根據歐姆定律可得，電源的電壓：
U＝U1＝I1R1＝0.5A×6Ω＝3V，
則干電池數量為n=UU干電池=3V1.5V=2；
（2）根據并聯電路中干路電流等于各支路電流之和可知，通過電阻R2的電流：
I2＝I﹣I1＝1.5A﹣0.5A＝1A；
根據歐姆定律可得電阻R2的阻值：
R2=UI2=3V1A=3Ω；
（3）如果斷開開關S1，R1處于開路，電流表A1沒有示數，只有R2的連入電路，電流表A2測R2的電流；
則A2的示數為：I2=UR2=3V3Ω=1A。
答：（1）實驗時小科用2節干電池作電源。
（2）電阻R2的阻值為3Ω。
（3）如果斷開開關S1，電流表A1、A2的示數分別是0A、1A。
（2022秋?上虞區期末）如圖所示電路中，電源電壓12V，R1＝6Ω，R2＝4Ω。試問：
（1）當開關S1、S2都斷開時，求電流表、電壓表示數。
（2）當開關S1、S2都閉合時，電流表示數為4A，求R3的阻值和電壓表示數。
【解答】解：（1）當Sl、S2都斷開時，R1與R2串聯，電流表測電路中的電流，電壓表測量R1兩端的電壓，
因為串聯電路中總電阻電壓各分電阻之和，
所以總電阻R＝R1+R2＝6Ω+4Ω＝10Ω，
則電流表示數：I=UR=12V10Ω=1.2A，
根據歐姆定律可得，電壓表示數：
U1＝IR1＝1.2A×6Ω＝7.2V；
（2）當Sl、S2都閉合時，R2與R3并聯，電壓表被短路沒有示數，
因為并聯電路中各支路兩端的電壓相等，
所以通過R的電流為：
I2=UR2=12V4Ω=3A，
因為并聯電路中干路電流等于各支路電流之和，
所以通過R3的電流為：
I3＝I﹣I2＝4A﹣3A＝1A；
根據歐姆定律可得，電阻R3的阻值：
R3=UI3=12V1A=12Ω。
答：（1）當開關S1、S2都斷開時，電流表示數為1.2A，電壓表示數為7.2V。
（2）當開關S1、S2都閉合時，R3的阻值為12Ω，電壓表示數為0V。
知識點三、伏安法測電阻
(1)實驗原理：R＝eq \f(U,I)
(2)實驗電路圖：
(3)實驗表格
(4)注意事項
①在選取器材時，電流表的量程要_大于_電路中的最大電流；滑動變阻器的最大阻值應略__大于__或接近于小燈泡的電阻，以使調節效果明顯。
②在連接電路時，要__斷開開關_，將電流表、電壓表、滑動變阻器正確接入電路，并注意防止短路的發生。
③在閉合開關前，應把變阻器的滑片移到最大阻值_處，使電路中電流最小，目的是保證電路中各元件的安全。
④注意把每次測量的結果和燈泡的發光情況記錄下來。
⑤分析處理數據，對于測得的各組電壓值和電流值，計算出相應的電阻，然后比較幾次實驗測得的電阻，會發現燈泡變暗時，電阻變小。這不是測量誤差，而是因為隨著燈泡兩端的電壓減小，燈泡的溫度降低，從而使燈絲的電阻減小。
（2022秋?杭州期末）如圖是伏安法測電阻的電路圖，下列有關敘述不正確的（ ）
A．該實驗的原理是R=UI
B．閉合開關前，滑片P應處在B端
C．滑動變阻器的作用是保護電路、改變電路中的電流等
D．實驗中當滑片向A端移動時，電壓表的示數變小
【解答】解：A、在伏安法測電阻的實驗中，用電壓表測電阻兩端的電壓，用電流表測通過電阻的電流，所以伏安法測電阻的實驗原理是R=UI，故A正確；
B、為了保護電路，在閉合開關前，應將變阻器滑片調至阻值最大處，即B端，故B正確；
C、在伏安法測電阻的實驗中，滑動變阻器一方面可以保護電路，另一方面可以改變電路中的電流與電阻兩端的電壓，故C正確；
D、實驗中當滑片向A端移動時，滑動變阻器接入電路的電阻變小，根據串聯電路的分壓規律，則滑動變阻器兩端的電壓變小，根據串聯電路的電壓規律，定值電阻兩端的電壓變大，即電壓表的示數變大，故D錯誤。
故選：D。
（2023?椒江區一模）小科設計并完成了“測量定值電阻阻值”的實驗，請幫忙完善其實驗報告。
（1）實驗原理： 。
（2）實驗器材：干電池（兩節）、一個“15歐、1安”的滑動變阻器、電壓表、電流表、開關和導線。
（3）實驗電路：如圖電路中，還有一根導線未連接，請以筆劃線代替導線將其連上，要求將滑動變阻器滑片往右移時電流表示數變大。
（4）實驗步驟：
①按圖連接各元件。
②閉合開關，依次移動滑動變阻器的滑片，讀出多組電壓值和電流值并記錄在數據表格中。
③斷開開關，拆除電路，整理器材。
（5）數據分析與處理：
下表是小科在實驗過程中記錄的數據：
如果記錄的數據中只有一組有明顯錯誤，那么有錯誤的是第 組數據。
（6）本實驗的結論是： 。
【解答】解：（1）在測量定值電阻阻值的實驗中，用電壓表測定值電阻兩端的電壓，用電流表測通過定值電阻的電流，根據R=UI求出定值電阻的阻值，故該實驗原理為R=UI；
（3）滑動變阻器滑片往右移時電流表示數變大，說明滑動變阻器阻值變小，故滑動變阻器選用右下接線柱與定值電阻串聯，如下圖所示：
；
（5）由表中數據，根據歐姆定律，定值電阻R'=U4I4=Ω，根據串聯分壓原理，當滑動變阻器的最大電阻連入電路中時，電壓表示數最小，定值電阻兩端的最小電壓U最小=R'R'+R滑大×U=10Ω10Ω+15Ω×3V＝1.2V＞1V，所以第1組數據不是本實驗中測得的；
（6）除去錯誤數據外，由表中數據可知，定值電阻的阻值為：
R=UI=??=Ω，
故定值電阻的阻值為10Ω。
故答案為：（1）R=UI；（3）見解答圖；（5）1；（6）定值電阻的阻值為10Ω。
（2023?鎮海區模擬）小華在進行“測量小彩燈的電阻”的實驗時，實驗臺上給他提供的器材有：6伏的蓄電池、電流表（0～0.6安，0～3安）、電壓表（0～3伏、0～15伏）、滑動變阻器標有“50Ω 1.5A”、正常發光時電壓為3.8伏的小彩燈（估計正常發光時電阻約為12歐）、開關各一個，導線若干。
（1）在實驗中電流表應選擇 安的量程。
（2）他連接的實物電路如圖甲所示，但還有兩根導線沒接好，同組的小聰同學補接后又畫出該電路的電路圖（如圖乙所示），請用筆畫線代替導線將這兩根導線連接好。
（3）閉合開關后，小華發現小彩燈不發光、電流表示數為零，電壓表的示數為6伏，產生故障的原因可能是下列情況中的 （填字母）。
A.小彩燈短路B.電壓表的正、負接線柱接反了C.小彩燈的燈座接觸不良D.小彩燈的燈絲斷了
（4）排除故障后閉合開關，移動滑動變阻器的滑片，當電壓表的示數為3.8伏時，小彩燈正常發光，此時電流表的示數如圖丙所示，則小彩燈正常發光時的電阻為 歐。（計算結果保留一位小數）。
【解答】解：（1）電源電壓為6V，燈絲電阻約為12Ω，電路最大電流約為I=UI=6V12Ω=0.5A，在實驗中電流表應選擇0﹣0.6A的量程。
（2）電流表0.6A接線柱接開關左端接線柱，燈泡右端接線柱接電壓表15V接線柱，電路圖如圖所示。
（3）閉合開關后，小明發現小彩燈不發光，電流表的示數為零，電壓表的示數為6V，產生故障的原因可能是CD。
（4）由圖丙知電流表示數I＝0.3A，燈泡電壓U＝3.8V，則則小彩燈正常發光時的電阻R=UI=≈12.7Ω。
故答案為：（1）0﹣0.6；（2）見解析；（3）CD；（4）12.7。
（2023?甌海區二模）完成下列測量未知電阻的相關實驗內容。
（1）要測定一只電阻的阻值，根據歐姆定律的變形公式 ，只要用 測出電阻兩端的電壓，用 測出此電壓下通過電阻的電流，就可以計算出電阻的阻值。
（2）根據實驗原理將你設計的電路圖畫在下面的方框內，并用筆畫線表示導線，連接圖中的實物。
??
（3）在本次實驗中，電壓表、電流表示數如圖所示。那么，通過未知電阻的電流是 安，電阻兩端的電壓是 伏，未知電阻的阻值為 歐。
（4）從實驗步驟看，實驗的主要缺陷是 ，因而不夠精確。
（5）滑動變阻器的主要作用是 。
【解答】解：（1）要測定一只電阻的阻值，根據歐姆定律的變形公式R=UI，只要用電壓表測出電阻兩端的電壓，用電流表測出此電壓下通過電阻的電流，就可以計算出電阻的阻值。
（2）電流從正極出發，依次連接開關、電流表、待測電阻Rx、滑動變阻器，然后回到電源負極；將電壓表并聯在待測電阻Rx兩端即可，如下圖所示：
實物連接圖如下：
（3）根據甲圖可知，電流表選擇量程0～0.6A，分度值為0.02A，那么示數為0.28A；電壓表選擇量程0～3V，分度值為0.1V，那么示數為1.4V，
根據歐姆定律得，待測電阻的阻值：R=UI=Ω；
（4）從實驗步驟看，實驗的主要缺陷是沒有多次測量求平均值，因而不夠精確；
（5）滑動變阻器的主要作用是：改變電阻兩端電壓及電路中的電流，得以多次測量。
故答案為：（1）R=UI；電壓表；電流表；（2）見解答圖；見解答圖；（3）0.28；1.4；5；（4）沒有多次測量求平均值；（5）改變電阻兩端電壓及電路中的電流，得以多次測量。
（2023?寧波模擬）在學習了歐姆定律以后，小寧想通過“伏安法”來測小燈泡正常發光時的電阻大小。已知待測小燈泡的額定電壓是2.5V。
（1）用筆畫導線，將圖甲所示的實驗電路連接完整。
（2）分析圖乙可知，小燈泡正常發光時的電阻是 Ω。
【解答】解：（1）由圖可知電壓表的正接線柱未接入電路，已知待測小燈泡的額定電壓是2.5V，故應選0～3V量程，應將“3”接線柱與小燈泡的左端連接，如圖所示：
（2）小燈泡的額定電壓是2.5V，由圖乙I﹣U圖象可得電流I＝0.25V，小燈泡正常發光的電阻R=UI=Ω。
故答案為：（1）；（2）10。
【鞏固提高】
（2023春?余姚市校級期中）根據歐姆定律公式I=UR，可變形得到公式R=UI，下列說法正確的是（ ）
A．導體電阻的大小跟導體兩端的電壓成正比
B．導體電阻的大小跟導體中的電流成反比
C．當導體兩端的電壓為零時，導體的電阻也為零
D．導體電阻的大小跟導體兩端的電壓和通過導體的電流無關
【解答】解：電阻是導體本身所具有的性質，與通過它的電流、它兩端的電壓無關，其大小等于導體兩端的電壓與通過導體的電流之比。故D正確，ABC錯誤。
故選：D。
（2023春?寧波期末）如圖甲，無人機利用測距傳感器來判斷離地高度。若某測距傳感器的阻值R1與離地高度h的關系如圖乙所示，如圖丙的檢測電路采用了“穩流電源”（電源輸出的電流恒定），要使高度表（實質是電流表或電壓表）示數能隨飛行高度的變化而改變，以下說法正確的是（ ）
A．高度表應該是電壓表，安裝在“1”處
B．高度表應該是電流表，安裝在“2”處
C．高度表應該是電壓表，安裝在“3”處
D．高度表應該是電流表，安裝在“3”處
【解答】解：由丙圖可知，該電路為串聯電路，串聯電路中電流處處相等，且電源為穩流電源，所以電路中的電流相等且始終不變。由乙圖可知，電阻R1的阻值隨高度的增加而增大。則根據公式U＝IR可知，R1的電壓也隨高度的增加而增大，符合要求，所以高度表應該是電壓表，所測的是電阻R1的電壓，安裝在“3”處，C正確。
故選：C。
（2023春?鄞州區期中）將兩個不同阻值的電阻R1、R2連成如圖甲所示的電路，當閉合開關S后，電流表的示數為0.5A，現將圖甲中的電阻改接成如圖乙所示的電路，則閉合開關S后，電流表的示數（ ）
A．I≤0.5AB．0.5A≤I＜1AC．1A≤I＜2AD．I＞2A
【解答】解：由甲電路圖可知，R1、R2串聯，電流表測電路中的電流，
因串聯電路中總電阻等于各分電阻之和，根據歐姆定律可得電路中電流表的示數：I1=UR1+R2，
由乙電路圖可知，R1、R2并聯，電流表測干路電流，
因并聯電路中總電阻的倒數等于各分電阻倒數之和，根據并聯電路電阻規律可得電路的總電阻：R=R1R2R1+R2，
根據歐姆定律可得干路中電流表的示數：I=UR=U(R1+R2)R1R2，
則II1=U(R1+R2)R1R2UR1+R2=(R1+R2)2R1R2=(R1?R2)2+4R1R2R1R2=(R1?R2)2R1R2+4，
因R1≠R2，所以II1＞4，即I＞4I1＝4×0.5A＝2A。
故選：D。
（2022秋?平湖市期末）如圖為高溫超導限流器的核心部件的模擬電路圖，虛線框內為高溫超導限流器，它由超導部件和限流電阻并聯組成。超導部件有一個臨界電流IC，當通過限流器的電流I＞IC時，超導部件從超導態（電阻為零，即R1＝0）轉變?yōu)檎B(tài)（一個純電阻，且R1＝3Ω），以此來限制電力系統的故障電流。已知超導臨界電流，IC＝1.2A，限流電阻R2＝6Ω，小燈泡L正常工作時的電壓為6V，電阻RL＝6Ω，電源電壓穩定，內阻r＝2Ω。燈泡L正常工作時，超導部件處于超導態，當燈泡L突然發生短路時，下列分析正確的是（ ）
A．燈泡L短路前通過R2的電流為1A
B．電源電壓為9V
C．燈泡L短路后通過R1的電流為43A
D．燈泡L短路后R2兩端的電壓為3V
【解答】解：AB、短路前，燈泡與超導部件、r串聯接入電路，R2被短路，通過R2的電流為零，故A錯誤；
因燈泡正常發光，則電路中電流IL=ULRL=6V6Ω=1A，
電源電壓為：U＝I（RL+r）＝1A×（6Ω+2Ω）＝8V，故B錯誤；
C、短路后，R1與R2并聯后再與r串聯，R1與R2并聯的總電阻為：
R′=R1R2R1+R2=3Ω×6Ω3Ω+6Ω=2Ω，
并聯電路各支路兩端的電壓相等，
由歐姆定律可得，R2兩端的電壓為：
U2＝U1＝U′=UR'+r×R′=8V2Ω+2Ω×2Ω＝4V，故D錯誤；
通過R1的電流為：
I1=U1R1=4V3Ω=43A，故C正確。
故選：C。
（2022秋?椒江區期末）如圖電路中，R1為10歐，電源電壓恒定。只閉合S1時，電流表示數為0.3安；S1、S2均閉合時，電流表示數為0.5安。下列說法不正確的是（ ）
A．電源電壓為3伏
B．R2的阻值為15歐
C．S1、S2均閉合時，電路總電阻為25歐
D．S1、S2均閉合時，流過R1的電流仍為0.3安
【解答】解：（1）當開關S1閉合、S2斷開時，電路為R1的簡單電路，電流表測電路中的電流，
由I=UR可得，電源的電壓：
U＝I1R1＝0.3A×10Ω＝3V；故A正確；
（2）當開關S1、S2均閉合時，兩電阻并聯，電流表測干路電流，由于并聯不相互影響，通過R1的電流不變，仍為0.3A；故D正確；
根據并聯電路的電流特點可得，R2中的電流：
I2＝I﹣I1＝0.5A﹣0.3A＝0.2A，
電阻R2的電阻：
R2=UI2=3V0.2A=15Ω，故B正確；
電路的總電阻R總=UI總=3V0.5A=6Ω，故C錯誤。
故選：C。
（2023春?義烏市校級月考）為了能自動記錄跳繩的次數，某科技小組設計了一種自動計數器，其簡化電路如圖甲所示，R1是一種光敏元件，每當繩子擋住了射向R1的紅外線時，R1的電阻會變大，自動計數器會計數一次，信號處理系統能記錄AB間每時刻的電壓若已知電源電壓為12V，某時段AB間的電壓隨時間變化的圖象如圖所示，則下列說法正確的是（ ）
A．AB兩端電壓為6V時，跳繩自動計數器會計數一次
B．繩子擋住了射向R1的紅外線時，R1和R2的阻值相等
C．繩子沒有擋住射向R1的紅外線時，R1的阻值是R2的3倍
D．繩子擋住了射向R1的紅外線時，R1的阻值會變?yōu)樵瓉淼?倍
【解答】解：由甲圖電路知，R1與R2串聯，AB間電壓為R2兩端電壓。
（1）由題知，當射向R1的激光被擋時，R1阻值變大，根據串聯電路的分壓原理知，R1分得電壓增大，R2分得電壓減小，
由圖象知，此時U2＝UAB＝2V，因為R1的電阻變大，自動計數器會計數一次，即AB間電壓為2V計數一次，故A錯誤；
由串聯電路的分壓原理有：U1U2=U?U2U2=R1R2，即：12V?2V2V=R1R2，
所以：R1＝5R2，故B錯誤；
（2）當射向R1的激光沒有被擋時，R1阻值變小，R1分得電壓減小，R2分得電壓增大，由圖象知，此時，U2'＝UAB'＝6V，
由串聯電路的分壓原理有：U1U2'=U?U2'U2'=R1'R2，即：12V?6V6V=R1'R2，
所以：R1'＝R2，故C錯誤；
且R1＝5R1'，即繩子擋住了射向R1的紅外線時，R1的阻值會變?yōu)樵瓉淼?倍，故D正確。
故選：D。
（2022秋?上虞區期末）如圖所示，電源電壓不變，電阻R2＝4Ω，閉合開關，小明在實驗過程中僅記錄了三只電表的示數，分別為1、4、5，但漏記了單位。關于所用電源的電壓和電阻R1的阻值，下列判斷正確的是（ ）
A．4V 2ΩB．5V 1ΩC．4V 1ΩD．2V 2Ω
【解答】解：
（1）由電路圖可知，電阻R1、R2并聯，電流表A2測干路電流，A1測通過R2的電流，電壓表測電源兩端電壓，
由題知，R2＝4Ω，三只電表的示數分別為1、4、5，且干路電流等于各支路電流之和，
假設電流表A1示數是I2＝1A，R2的電阻是4Ω，所以R2兩端的電壓是：U2＝I2R2＝1A×4Ω＝4V，A2測干路電流是5A，符合題中的數據，假設正確；
假設電流表A1示數是I2′＝4A，R2的電阻是4Ω，所以R2兩端的電壓是：U2′＝I2′R2＝4A×4Ω＝16V，則假設錯誤，
由并聯電路的電壓特點可知，電源電壓U＝U2＝4V，故B、D錯誤。
（2）由于電壓表的示數U＝4V，且電流表A1示數是I2＝1A，干路電流I＝5A，
由并聯電路特點可知通過R1的電流：I1＝I﹣I2＝5A﹣1A＝4A，
由I=UR可得R1的阻值：
R1=UI1=4V4A=1Ω，故A錯誤、C正確。
故選：C。
（2022秋?青田縣期末）小紅同學在探究“通過導體的電流與其兩端電壓的關系”時，將記錄的實驗數據通過整理作出了如圖所示的圖像，下列說法中正確的是（ ）
A．導體R的電阻大于導體L的電阻
B．若把R和L串聯，電路電流為0.1安時，電路中的總電阻為15歐
C．若把R和L并聯，電源電壓為2伏時，電路中的總電流為0.5安
D．導體R的電阻與導體兩端的電壓成正比，與導體的電流成反比
【解答】解：A．由圖可知，當電流為0.3A時，導體R和L兩端的電壓均為3V，由R=UI可得，此時它們的電阻相等，故A錯誤；
B．若把R和L串聯，電路電流為0.1安時，串聯電路電流處處相等，由圖可知，導體R兩端的電壓為1V，導體L兩端的電壓為0.5V，根據串聯電路電壓規律可得，電源電壓U源＝1V+0.5V＝1.5V，電路中的總電阻為R總=U源I=Ω，故B正確；
C．若把R和L并聯，電源電壓為2伏時，并聯電路兩端電壓相等，由圖可知，通過導體R的電流為0.2A，通過導體L的電流為0.25A，根據并聯電路電流規律可知電路中的總電流為I總＝0.2A+0.25A＝0.45A，故C錯誤；
D．由圖可知，導體R的電壓與電流的比值為定值，由R=UI可知導體R的電阻為定值，所以導體R的電阻與電壓、電流無關，故D錯誤。
故選：B。
（2023春?鄞州區期中）如圖甲所示電路，電源電壓保持不變。閉合開關S，當滑動變阻器的滑片P從右端滑到左端的過程中，R1、R2的I﹣U關系圖象如圖乙所示。則下列判斷正確的是（ ）
A．圖線A是電阻R1的I﹣U關系圖象
B．電源電壓為16V
C．R1的阻值是20Ω
D．滑動變阻器R2的最大阻值為30Ω
【解答】解：
由電路圖可知，R1與R2串聯，電壓表V1測R1兩端的電壓，V2測R2兩端的電壓，電流表測電路中的電流。
（1）當滑動變阻器R2接入電路中的電阻為0時，電路中的電流最大，R1兩端的電壓最大，R2兩端的電壓為0，
由圖象可知，A為滑動變阻器R2的I﹣U關系圖象，B為電阻R1的I﹣U圖象，故A錯誤；
（2）當滑動變阻器接入電路中的電阻最大時，電路中的電流最小，
由I﹣U圖象可知，電路中的最小電流I＝0.2A，R1兩端的電壓U1＝4V，R2兩端的電壓U2＝14V，
因串聯電路中總電壓等于各分電壓之和，所以電源電壓：U＝U1+U2＝14V+4V＝18V，故B錯誤；
由I=UR可得，定值電阻R1的阻值：R1=U1I=4V0.2A=20Ω，
滑動變阻器的最大阻值：R2=U2I=14V0.2A=70Ω，故C正確，D錯誤。
故選：C。
（2022秋?仙居縣校級期中）如圖所示的電路中，電源電壓恒為30V，電阻R1為15Ω．同時閉合開關S1、S2時，電流表的示數為2.5A．求：
（1）通過電阻R1的電流；
（2）電阻R2的阻值。
【解答】解：由電路圖可知，同時閉合開關S1、S2時，R1與R2并聯，電流表測干路電流。
（1）因并聯電路中各支路兩端的電壓相等，
所以，通過電阻R1的電流：
I1=UR1=30V15Ω=2A；
（2）因并聯電路中干路電流等于各支路電流之和，
所以，通過電阻R2的電流：
I2＝I﹣I1＝2.5A﹣2A＝0.5A，
則電阻R2的阻值：
R2=UI2=30V0.5A=60Ω。
答：（1）通過電阻R1的電流為2A；
（2）電阻R2的阻值為60Ω。
（2022秋?仙居縣期末）考試填涂用的是2B鉛筆芯，請設計測量該鉛筆芯電阻的實驗方案。
[實驗器材]2B鉛筆芯1根、電流表1個、電壓表1個、干電池（電壓恒為1.5V）2節、開關1個、滑動變阻器1個、帶鱷魚夾的導線2根、導線若干。
[實驗電路]請設計完成該實驗的電路圖

[實驗步驟]請寫出完成該實驗的步驟


【解答】解：（1）“伏安法”測電阻的實驗原理是R=UI，實驗需要用電壓表測量鉛筆芯電阻兩端的電壓，用電流表測量鉛筆芯電阻的電流，電路圖如圖：
；
（2）①用導線將電源、開關、滑動變阻器、鉛筆芯電阻、電流表連成串聯電路，電壓表并聯在鉛筆芯電阻兩端；
②閉合開關，移動滑片到某一位置，分別讀出電壓表和電流表的示數，
改變滑片的位置，再進行兩次實驗，分別讀出電壓表和電流表的示數；
③根據R=UI分別計算每次實驗的電阻值，計算三次電阻的平均值可得該鉛筆芯電阻的阻值。
故答案為：（1）見解答圖；
（2）①用導線將電源、開關、滑動變阻器、鉛筆芯電阻、電流表連成串聯電路，電壓表并聯在鉛筆芯電阻兩端；
②閉合開關，移動滑片到某一位置，分別讀出電壓表和電流表的示數，
改變滑片的位置，再進行兩次實驗，分別讀出電壓表和電流表的示數；
③根據R=UI分別計算每次實驗的電阻值，計算三次電阻的平均值可得該鉛筆芯電阻的阻值。
（2023春?金華月考）小明在實驗室做“測量定值電阻Rx的阻值”實驗，所使用的電源電壓恒為3V，滑動變阻器的最大阻值為R，待測電阻Rx的阻值約為10Ω。
（1）如圖所示是小明連接的實驗電路。
①閉合開關，電壓表 示數。（選填“有”或“無”）
②該電路中存在導線連接錯誤，請在接錯的導線上畫“×”，并用筆畫線代替導線畫出正確的電路連接圖。
（2）正確連接電路后，閉合開關，調節滑動變阻器的滑片，當電流表的示數為0.26A時，電壓表的示數如圖乙所示。為了使測量值更接近真實值，下一步，應將滑片向 （選填“C”或“D”）端移動，進行多次測量并計算電阻阻值的平均值，以減小實驗誤差。
（3）在實驗過程中，電流表突然損壞而無法正常使用，小明用一根導線替代電流表，利用現有器材也測出了一組數據并計算出了待測電阻的阻值操作步驟如下：
①調節滑片P至滑動變阻器的阻值大處，閉合開關，讀出電壓表示數為U1；
② ，讀出電壓表示數為U2。
③待測電阻Rx＝ （用已知量和測量量表示）。
【解答】解：（1）①由圖可知，閉合開關，電壓表與電流表串聯后并聯在待測電阻Rx的兩端，電壓表測量待測電阻Rx兩端的電壓，有示數；因電壓表內阻很大，可視為斷路，故電流表無示數；
②該實驗中，電壓表應與Rx并聯，故連接與滑動變阻器之間的導線接錯，應與電壓表的正接線柱相連，正確的電路連接如圖所示：
（2）①如圖乙所示，電壓表選用的是小量程，分度值為0.1V，電壓表的示數為2.6V，此時通過的電流為0.26A；
②因電壓表示數接近3V，要進行多次實驗，則應減小Rx兩端的電壓，由U＝IR可知，應減小電路中的電流，即增大滑動變阻器接入電路的阻值，故滑片應向C端移動；
（3）用一根導線替代電流表，Rx與滑動變阻器串聯，電壓表測量Rx兩端的電壓，實驗時，應先將滑動變阻器的滑片調到阻值最大處，閉合開關，滑動變阻器以最大阻值R接入電路，Rx兩端電壓為U1，再調節滑片，當滑片位于最小阻值處時，變阻器接入電路的電阻為0，Rx兩端電壓為U2，為電源電壓；當滑動變阻器的滑片調到阻值最大處時，通過Rx的電流為：Ix=IR=U2?U1R，則待測電阻Rx=U1Ix=U1U2?U1R=U1RU2?U1；
故答案為：（1）①有；②如圖所示；（2）C；（3）②調節滑片P至滑動變阻器的阻值最小處；③U1RU2?U1。
（2022?淳安縣校級一模）小金設計了一個用電壓表的示數變化反映環境溫度變化的電路，其電路原理圖如圖甲所示其中，電源電壓4V（恒定不變），電壓表的量程為0～3V，R0是阻值為150Ω定值電阻，Rt是熱敏電阻，其電阻隨環境溫度變化的關系如圖乙所示。閉合開關S后，試回答：
（1）電壓表的示數會隨著環境溫度的升高而 （選填“變小”“變大”或“不變”）。
（2）當環境溫度為20℃時，電壓表的示數是多少？
（3）該電路允許的最高環境溫度是多少？
【解答】解：由電路圖可知，R0與Rt串聯，電壓表測R0兩端的電壓。
（1）由圖乙可知，當環境溫度升高時，熱敏電阻的阻值隨環境溫度升高而減小，根據串聯分壓原理可知熱敏電阻兩端的電壓變小，串聯電路總電壓等于各部分電壓之和，所以電壓表的示數會隨著環境溫度的升高而變大；
（2）由圖乙可知，當環境溫度為20℃時，熱敏電阻Rt的阻值為250Ω，
串聯電路總電阻等于各部分電阻之和，根據歐姆定律可得此時通過電路的電流：I=UR0+Rt=4V150Ω+250Ω=0.01A，
則電壓表的示數：U0＝IR0＝0.01A×150Ω＝1.5V；
（3）由題意可知，電壓表示數允許最大值為3V，則R0兩端電壓的最大值為3V，此時電路能夠測量的溫度最高，
因串聯電路兩端的電壓等于各部分電路兩端的電壓之和，所以，Rt兩端的電壓：Ut＝U﹣U0＝4V﹣3V＝1V，
因串聯電路中各處的電流相等，所以，此時電路中的電流為：I0=U0R0=3V150Ω=0.02A，
由歐姆定律可知此時熱敏電阻的阻值：Rt=UtI0=1V0.02A=50Ω，
由圖乙可知，熱敏電阻的阻值為50Ω時對應溫度為100℃，即最高環境溫度為100℃。
答：（1）變大；
（2）當環境溫度為20℃時，電壓表的示數是1.5V；
（3）電路所允許的最高環境溫度為100℃。
（2021秋?新昌縣期末）在新冠肺炎疫情防控期間，進入各種公共場所必須測量體溫，非接觸式紅外測溫儀的使用極大方便了體溫檢測，如圖甲所示。非接觸式紅外測溫儀的電路原理圖如圖乙所示，電源電壓為9伏，R0是阻值為10歐的定值電阻，R1是熱敏電阻，其阻值會隨著溫度的改變而改變。當人體體溫高于37.3℃時，紅燈亮發出報警。R1隨人體溫度輻射的紅外線變化的關系如表所示。
（1）圖乙中的顯示儀是用 （選填“電壓表”或“電流表”）改裝的。
（2）圖乙中R0的作用是 。
（3）當體溫是35℃時，電壓表的示數是多少伏？
（4）小白同學經過測溫儀時，電壓表示數顯示3.6伏，計算說明測溫儀是否會報警。
【解答】解：（1）電流表串聯使用，電壓表并聯使用。閉合開關，R1、R0和顯示儀串聯，故圖乙中的顯示儀是用電流表改裝的；
（2）左邊電路中，R1與R0串聯，電流表測電路的電流，當R1過小時，電路的電流過大會損壞電路元件，故電路中R0的作用是保護電路；
（3）閉合開關，R1、R0串聯，電壓表測量R0兩端的電壓。
當體溫是35℃時，從表格可知，R1的阻值為20Ω，
根據歐姆定律可知，電路中的電流I=UR1+R0=9V20Ω+10Ω=0.3A，
電壓表的示數UV＝IR0＝0.3A×10Ω＝3V；
（4）小白同學經過測溫儀時，電壓表示數顯示3.6V，
根據歐姆定律可知電路中的電流I′=UV'R0=3.6V10Ω=0.36A，
電路中的總電阻R總=UI'=9V0.36A=25Ω，
根據電阻串聯的特點可知熱敏電阻的阻值R1′＝R總﹣R0＝25Ω﹣10Ω＝15Ω，
根據表格數據可知，人體體溫為37.5℃，高于37.3℃，故測溫儀會報警。
答：（1）電流表；
（2）保護電路；
（3）當體溫是35℃時，電壓表的示數是3V；
（4）測溫儀會報警。
實驗序號
①
②
③
④
電壓U/V
0.5
1.2
1.8
電流I/A
0.10
0.24
0.36
0.5
實驗次數
一
二
三
電壓/伏
1.0
1.5
2.0
電流/安
0.2
0.3
0.4
實驗次數
U/V
I/A
R/Ω
1
2
3
實驗組別
電壓/伏
電流/安
電阻/歐
電阻平均值/歐
1
1.0
0.10
2
1.6
0.16
3
2.0
0.20
4
2.4
0.24
溫度t（℃）
35
36.5
37
37.5
38
39
40
電阻R1（歐）
20
17
16
15
14
12
10
實驗序號
①
②
③
④
電壓U/V
0.5
1.2
1.8
電流I/A
0.10
0.24
0.36
0.5
實驗次數
一
二
三
電壓/伏
1.0
1.5
2.0
電流/安
0.2
0.3
0.4
實驗次數
U/V
I/A
R/Ω
1
2
3
實驗組別
電壓/伏
電流/安
電阻/歐
電阻平均值/歐
1
1.0
0.10
2
1.6
0.16
3
2.0
0.20
4
2.4
0.24
溫度t（℃）
35
36.5
37
37.5
38
39
40
電阻R1（歐）
20
17
16
15
14
12
10
