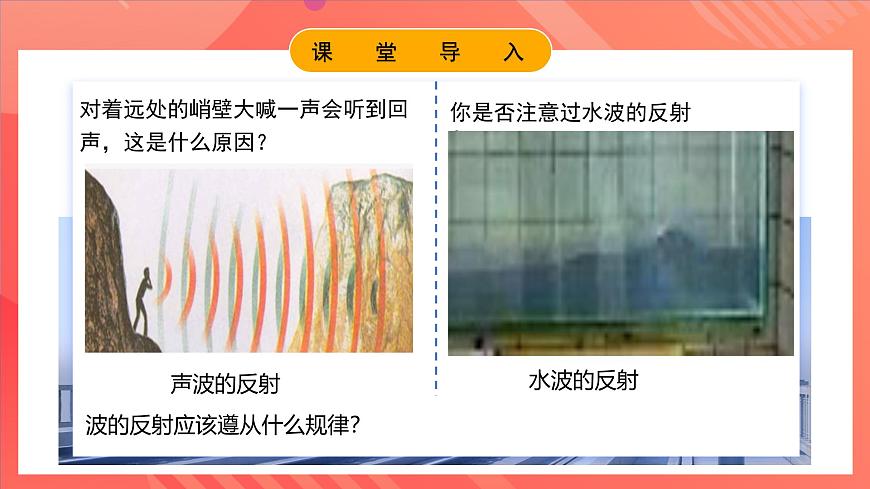

對著遠處的峭壁大喊一聲會聽到回聲，這是什么原因？
你是否注意過水波的反射？
波的反射應該遵從什么規律？

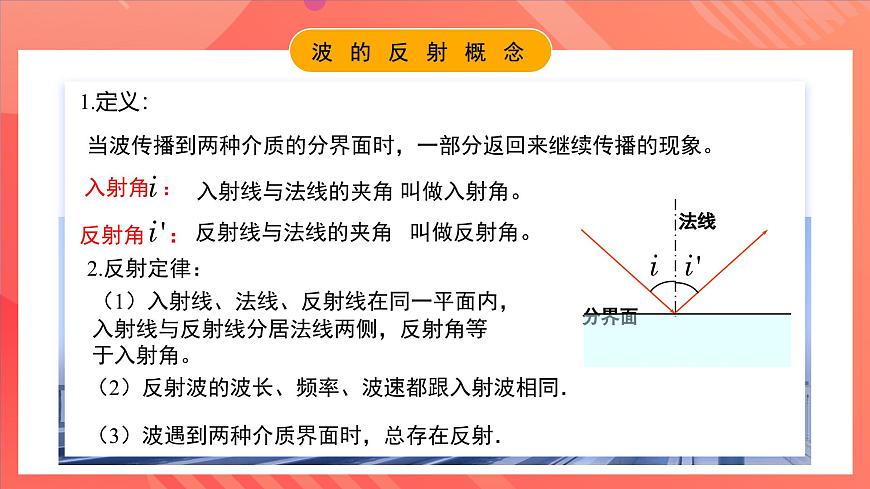

當波傳播到兩種介質的分界面時，一部分返回來繼續傳播的現象。
反射線與法線的夾角 叫做反射角。
入射線與法線的夾角 叫做入射角。
（1）入射線、法線、反射線在同一平面內，入射線與反射線分居法線兩側，反射角等于入射角。
（2）反射波的波長、頻率、波速都跟入射波相同．
（3）波遇到兩種介質界面時，總存在反射．

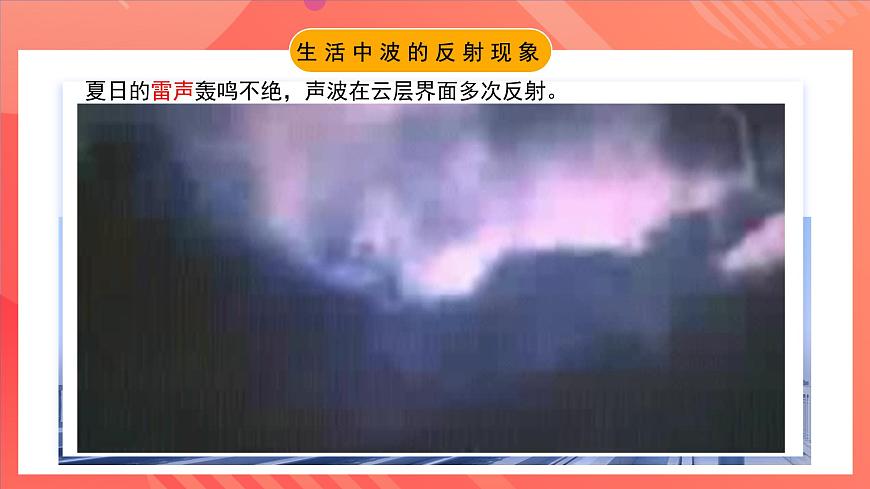

夏日的雷聲轟鳴不絕，聲波在云層界面多次反射。

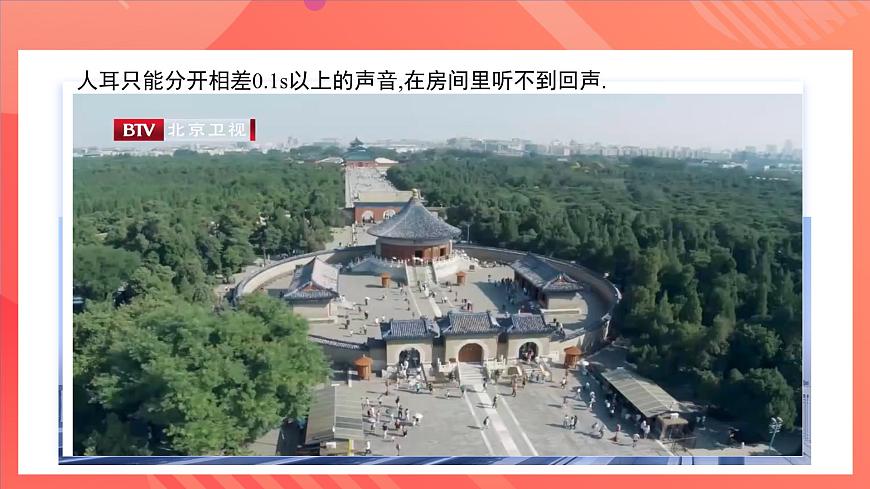

人耳只能分開相差0.1s以上的聲音,在房間里聽不到回聲.

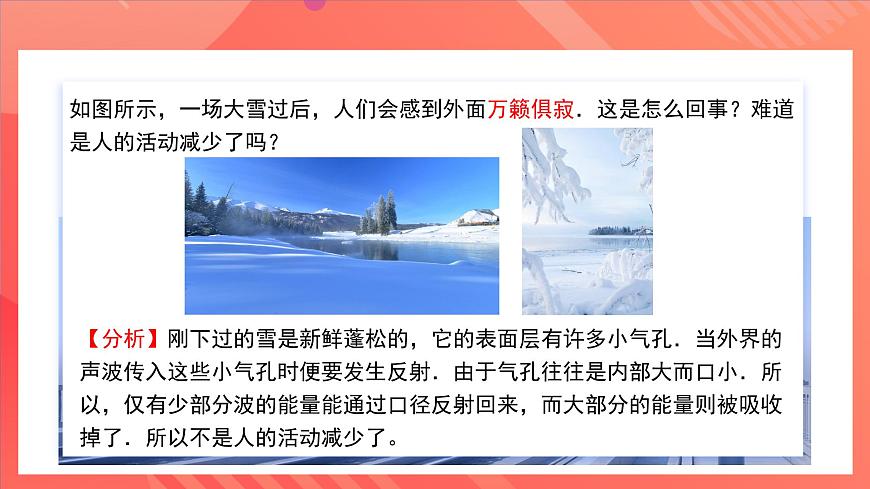

如圖所示，一場大雪過后，人們會感到外面萬籟俱寂．這是怎么回事？難道是人的活動減少了嗎？
【分析】剛下過的雪是新鮮蓬松的，它的表面層有許多小氣孔．當外界的聲波傳入這些小氣孔時便要發生反射．由于氣孔往往是內部大而口?。?，僅有少部分波的能量能通過口徑反射回來，而大部分的能量則被吸收掉了．所以不是人的活動減少了。
回聲測距的原理是什么？
(1)當聲源不動時,聲波遇到了靜止障礙物會返回來繼續傳播,由于反射波與入射波在同一介質中傳播速度相同,因此,入射波和反射波在傳播距離一樣的情況下,用的時間相等,設經過時間t聽到回聲,則聲源距障礙物的距離為s=v聲 。
(2)當聲源以速度v向靜止的障礙物運動或障礙物以速度v向靜止的聲源運動時,聲源發聲時障礙物到聲源的距離為s=(v聲+v) 。
(3)當聲源以速度v遠離靜止的障礙物或障礙物以速度v遠離靜止的聲源時,聲源發聲時障礙物到聲源的距離s=(v聲-v) 。
魚叉是直的，我們看到視頻里的魚叉插進水中是彎的,正如我們看到的水中的鉛筆，這就是光的折射現象。機械波會發生折射嗎？
波從一種介質進入另一種介質時，波的傳播方向發生了改變的現象叫做波的折射。
折射波的波線與兩介質界面法線的夾角r叫做折射角。
入射線、法線、折射線在同一平面內，入射線與折射線分居法線兩側．入射角的正弦跟折射角的正弦之比等于波在第一種介質中的速度跟波在第二種介質中的速度之比。
（2）當入射速度大于折射速度時，折射角折向法線。
（3）當入射速度小于折射速度時，折射角折離法線。
（4）當垂直界面入射時，傳播方向不改變。
（1）折射的原因：是波在不同介質中的速度不同.
（5）折射時，波的頻率不變，波速和波長都發生改變。
如圖所示，駱駝隊白天在沙漠中行走時，隊伍后面的喊聲，隊伍前面往往聽不到，而夜晚就不同，聽的比較清楚，這是什么原因？
【分析】白天近地面的氣溫較高，聲速較大，聲速隨離地面高度的增加而減小.導致聲音傳播方向向上彎曲；夜晚地面溫度較低，聲速隨離地面高度的增加而增加，聲波的傳播方向向下彎曲，這也是在夜晚聲波傳播得比較遠的原因．
波的反射與折射有什么不同點？
在水塘里微風激起的水波遇到突出水面的小石子、蘆葦?shù)葧霈F(xiàn)什么現象？
會繞過它們繼續傳播，好像它們不存在一樣。
波繞過障礙物繼續傳播的現象叫做波的衍射。
衍——延展之意波的衍射——波延展到“影子”區域里的現象。
波在什么條件下能夠發生明顯的衍射現象？
實驗：在水槽里放兩塊擋板，中間留一個狹縫，觀察水波通過狹縫后的傳播情況。保持水波的波長不變，改變狹縫的寬度，觀察水波的傳播情況有什么變化。
只有縫、孔的寬度或障礙物的尺寸跟波長相差不多，或者比波長更小時，才能觀察到明顯的衍射現象。
（3）障礙物或孔的尺寸大小，并不是決定衍射能否發生的條件，僅是發生明顯衍射的條件。
（4）一般情況下，波長較大的波容易產生明顯的衍射現象。
（1）衍射是波特有的現象，一切波都會產生衍射現象。
（2）衍射現象總是存在的，只有明顯與不明顯的差異。
定義：波遇障礙物返回繼續傳播叫波的反射。
２．反射角等于入射角．
定義：波從一種介質射入另一種介質時，傳播方向會發生改變，這種現象叫波的折射。
規律：入射線、法線、折射線在同一平面內，入射線與折射線分居法線兩側．
定義：波可以繞過障礙物繼續傳播的現象
規律：只有縫、孔的寬度或障礙物的尺寸跟波長相差不多，或者比波長更小時，才能觀察到明顯的衍射現象。
1．入射波波線反射波波線和法線在同一平面內．
1.如圖所示,某列波以60°的入射角由甲介質射到乙介質的界面上同時產生反射和折射,若反射波的波線與折射波的波線的夾角為90°,此波在甲介質中的波速為2.08×105 km/s,在乙介質中的波速為1.2×105 km/s。(1)該波的折射角為多少?(2)該波在兩種介質中的波長比為多少?答案:(1)30°
2.對于波長為100 m的聲波,下列說法正確的是(　　)A.在同一介質中,比波長為20 m的聲波傳播快B.在空氣中的頻率比在水中大C.聲波能發生折射,但折射后頻率發生變化D.聲波能發生反射,但反射后波速不變答案:D解析:機械波的傳播速度由介質決定,波的頻率由波源決定,與介質無關,所以折射后,波進入另一種介質,傳播速度發生變化,反射后回到原來的介質,傳播速度不變,故D選項正確。
3. (多選)右圖是觀察水波衍射的實驗裝置。AC和BD是兩塊擋板,AB是一個孔,O是波源。圖中已畫出波源所在區域波的傳播情況,每兩條相鄰波紋(圖中曲線)之間的距離表示一個波長,則關于波經過孔之后的傳播情況,下列描述正確的是(　　)A.此時能觀察到波明顯的衍射現象B.擋板前后波紋間距離相等C.如果將孔AB擴大,有可能觀察不到明顯的衍射現象D.如果孔的大小不變,使波源頻率增大,能觀察到更明顯的衍射現象答案:ABC
解析:觀察題圖可知道孔的尺寸與波長差不多,能觀察到波明顯的衍射現象,故選項A對;因波的傳播速度不變,頻率不變,故波長不變,即擋板前后波紋間距離應相等,故選項B對;若將孔AB擴大,且孔的尺寸遠大于波長,則可能觀察不到明顯的衍射現象,故選項C對;若f增大,由λ= ,知λ變小,衍射現象變得不明顯了,故選項D錯。
4.小河中有一個實心橋墩P,A為靠近橋墩浮在水面上的一片樹葉,俯視圖如圖所示,小河水面平靜?，F(xiàn)在S處以某一頻率拍打水面,使形成的水波能帶動樹葉A振動起來,可以采用的方法是(　　)A.提高拍打水面的頻率B.降低拍打水面的頻率C.無論怎樣拍打,A都不會振動起來D.無需拍打,A也會振動起來答案:B解析:使形成的水波能帶動樹葉A振動起來,必須使水面形成的波的波長足夠長,衍射現象明顯,可以采用的方法是降低拍打水面的頻率,選項B正確。
