最新中考物理特色重點專題（講義） 專題19 光學體系三個常考的探究實驗問題

這是一份最新中考物理特色重點專題（講義） 專題19 光學體系三個?？嫉奶骄繉?shí)驗問題，文件包含專題19光學體系三個常考的探究實驗問題原卷版docx、專題19光學體系三個?？嫉奶骄繉?shí)驗問題解析版docx等2份試卷配套教學資源，其中試卷共16頁， 歡迎下載使用。

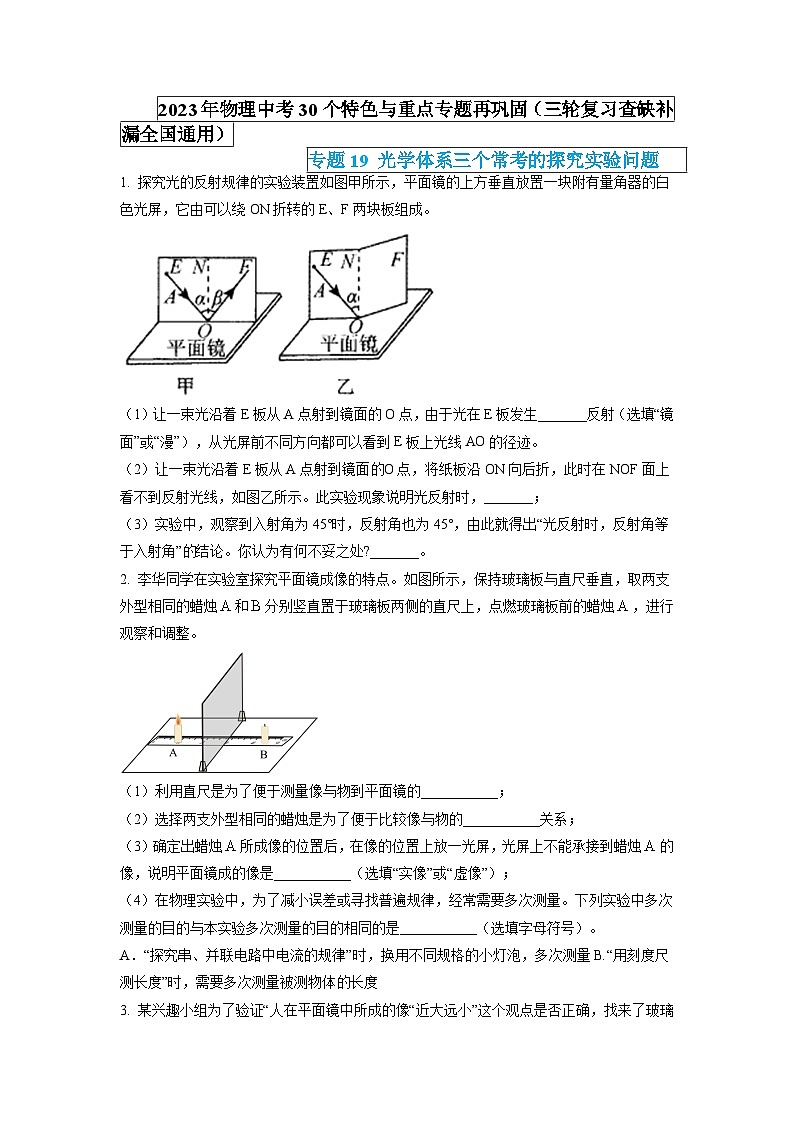

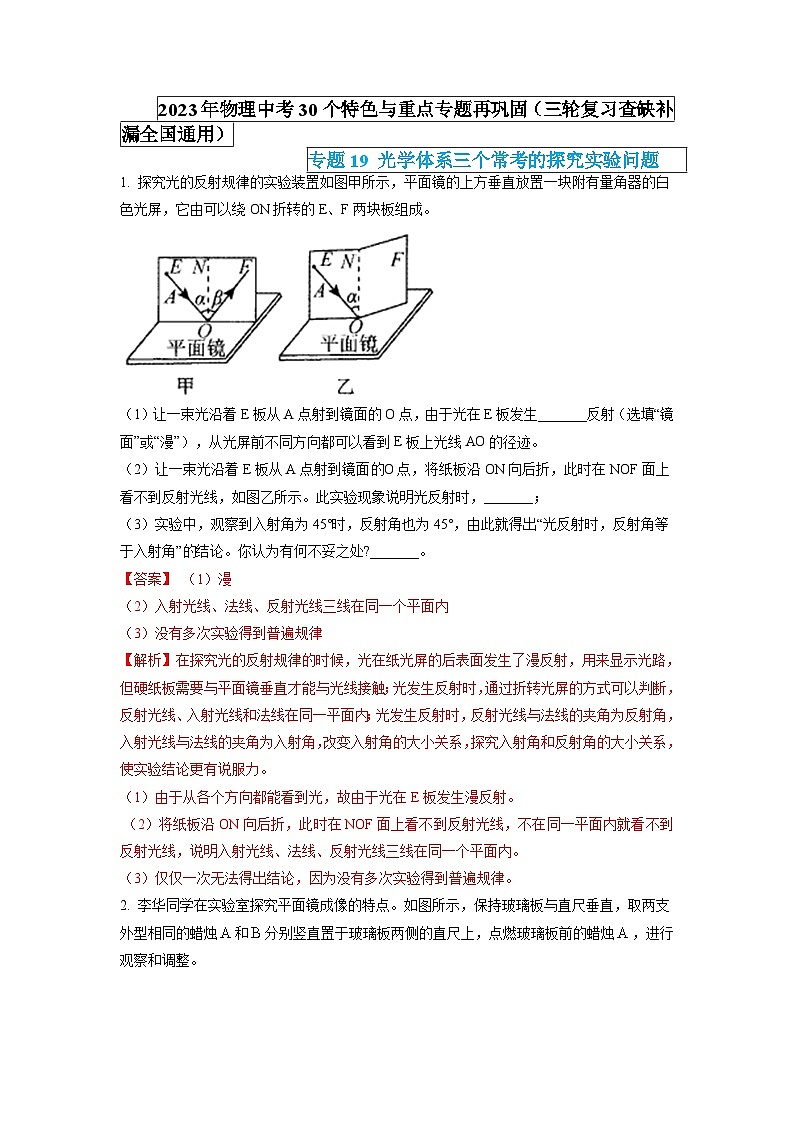

1. 探究光的反射規律的實驗裝置如圖甲所示，平面鏡的上方垂直放置一塊附有量角器的白色光屏，它由可以繞ON折轉的E、F兩塊板組成。
（1）讓一束光沿著E板從A點射到鏡面的O點，由于光在E板發生_______反射（選填“鏡面”或“漫”），從光屏前不同方向都可以看到E板上光線AO的徑跡。
（2）讓一束光沿著E板從A點射到鏡面O點，將紙板沿ON向后折，此時在NOF面上看不到反射光線，如圖乙所示。此實驗現象說明光反射時，_______；
（3）實驗中，觀察到入射角為45°時，反射角也為45°，由此就得出“光反射時，反射角等于入射角”結論。你認為有何不妥之處?_______。

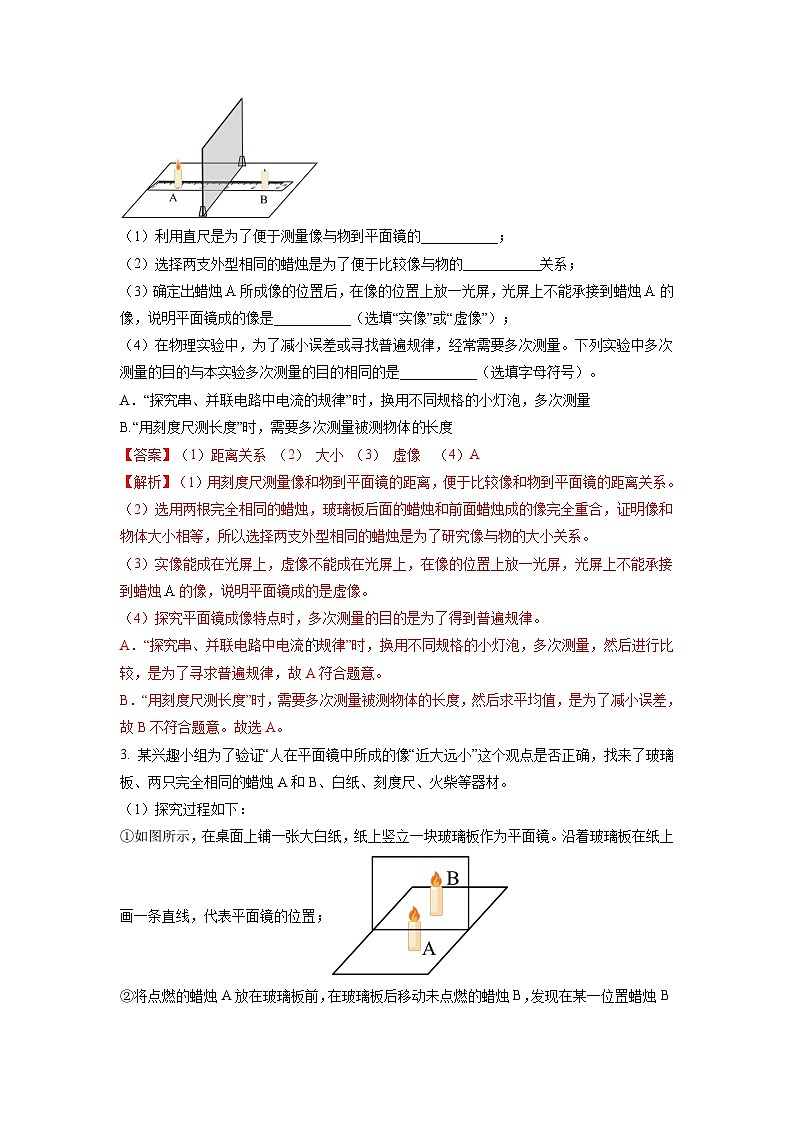

2. 李華同學在實驗室探究平面鏡成像的特點。如圖所示，保持玻璃板與直尺垂直，取兩支外型相同的蠟燭和分別豎直置于玻璃板兩側的直尺上，點燃玻璃板前的蠟燭，進行觀察和調整。
（1）利用直尺是為了便于測量像與物到平面鏡的___________；
（2）選擇兩支外型相同的蠟燭是為了便于比較像與物的___________關系；
（3）確定出蠟燭所成像的位置后，在像的位置上放一光屏，光屏上不能承接到蠟燭的像，說明平面鏡成的像是___________（選填“實像”或“虛像”）；
（4）在物理實驗中，為了減小誤差或?qū)ふ移毡橐?guī)律，經常需要多次測量。下列實驗中多次測量的目的與本實驗多次測量的目的相同的是___________（選填字母符號）。
A．“探究串、并聯電路中電流的規律”時，換用不同規格的小燈泡，多次測量B.“用刻度尺測長度”時，需要多次測量被測物體長度

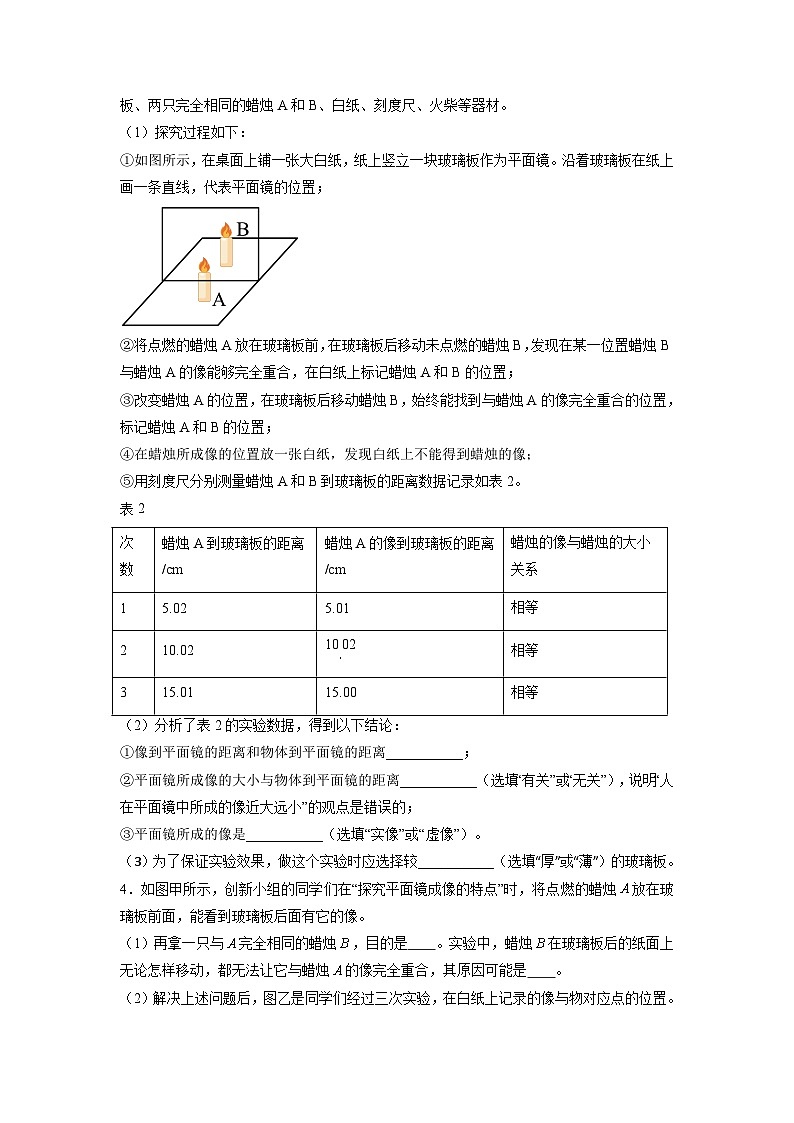

3. 某興趣小組為了驗證“人在平面鏡中所成的像“近大遠小”這個觀點是否正確，找來了玻璃板、兩只完全相同的蠟燭A和B、白紙、刻度尺、火柴等器材。
（1）探究過程如下：
①如圖所示，在桌面上鋪一張大白紙，紙上豎立一塊玻璃板作為平面鏡。沿著玻璃板在紙上畫一條直線，代表平面鏡的位置；
②將點燃的蠟燭A放在玻璃板前，在玻璃板后移動未點燃的蠟燭B，發現在某一位置蠟燭B與蠟燭A的像能夠完全重合，在白紙上標記蠟燭A和B的位置；
③改變蠟燭A的位置，在玻璃板后移動蠟燭B，始終能找到與蠟燭A的像完全重合的位置，標記蠟燭A和B的位置；
④在蠟燭所成像的位置放一張白紙，發現白紙上不能得到蠟燭的像；

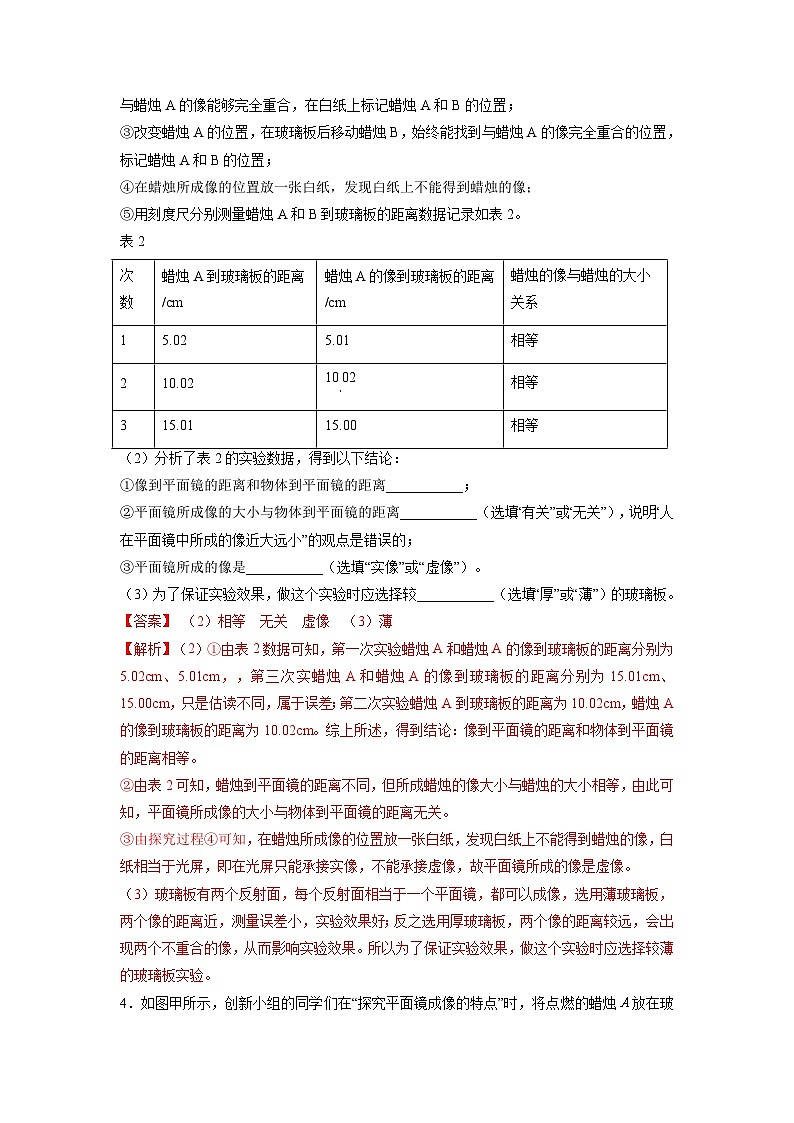

⑤用刻度尺分別測量蠟燭A和B到玻璃板的距離數據記錄如表2。
表2
（2）分析了表2的實驗數據，得到以下結論：
①像到平面鏡的距離和物體到平面鏡的距離___________；
②平面鏡所成像的大小與物體到平面鏡的距離___________（選填“有關”或“無關”），說明“人在平面鏡中所成的像近大遠小”的觀點是錯誤的；
③平面鏡所成的像是___________（選填“實像”或“虛像”）。

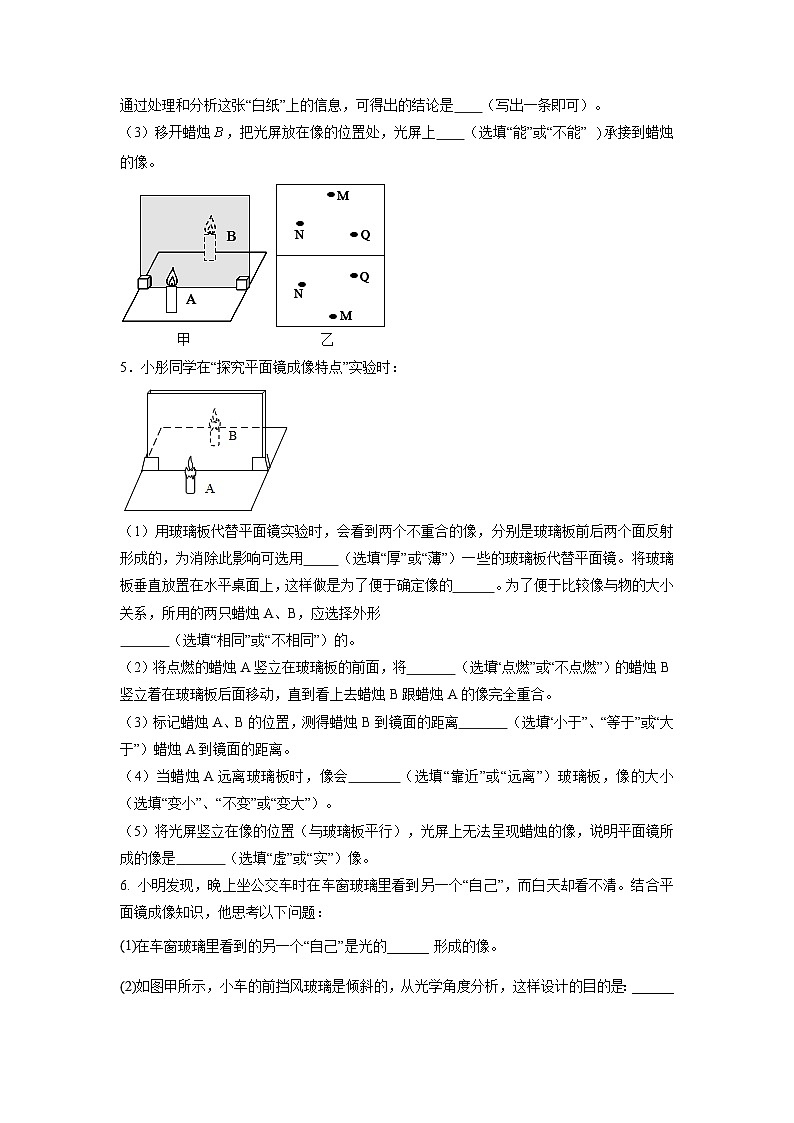

（3）為了保證實驗效果，做這個實驗時應選擇較___________（選填“厚”或“薄”）的玻璃板。4．如圖甲所示，創新小組的同學們在“探究平面鏡成像的特點”時，將點燃的蠟燭放在玻璃板前面，能看到玻璃板后面有它的像。
（1）再拿一只與完全相同的蠟燭，目的是 。實驗中，蠟燭在玻璃板后的紙面上無論怎樣移動，都無法讓它與蠟燭的像完全重合，其原因可能是 。
（2）解決上述問題后，圖乙是同學們經過三次實驗，在白紙上記錄的像與物對應點的位置。通過處理和分析這張“白紙”上的信息，可得出的結論是 （寫出一條即可）。
（3）移開蠟燭，把光屏放在像的位置處，光屏上 （選填“能”或“不能” 承接到蠟燭的像。
5．小彤同學在“探究平面鏡成像特點”實驗時：
（1）用玻璃板代替平面鏡實驗時，會看到兩個不重合的像，分別是玻璃板前后兩個面反射形成的，為消除此影響可選用 （選填“厚”或“薄”）一些的玻璃板代替平面鏡。將玻璃板垂直放置在水平桌面上，這樣做是為了便于確定像的 。為了便于比較像與物的大小關系，所用的兩只蠟燭A、B，應選擇外形
（選填“相同”或“不相同”）的。
（2）將點燃的蠟燭A豎立在玻璃板的前面，將 （選填“點燃”或“不點燃”）的蠟燭B豎立著在玻璃板后面移動，直到看上去蠟燭B跟蠟燭A的像完全重合。
（3）標記蠟燭A、B的位置，測得蠟燭B到鏡面的距離 （選填“小于”、“等于”或“大于”）蠟燭A到鏡面的距離。
（4）當蠟燭A遠離玻璃板時，像會 （選填“靠近”或“遠離”）玻璃板，像的大小 （選填“變小”、“不變”或“變大”）。
（5）將光屏豎立在像的位置（與玻璃板平行），光屏上無法呈現蠟燭的像，說明平面鏡所成的像是 （選填“虛”或“實”）像。
6. 小明發現，晚上坐公交車時在車窗玻璃里看到另一個“自己”，而白天卻看不清。結合平面鏡成像知識，他思考以下問題：
在車窗玻璃里看到的另一個“自己”是光的______ 形成的像。
如圖甲所示，小車的前擋風玻璃是傾斜的，從光學角度分析，這樣設計的目的是：______ 寫出一條；此外，晚上開車時，來自后方車輛的強光入射到前擋風玻璃，被反射到______ 選填“上方”或“下方”，以減少對司機視線的干擾。
在探究平面鏡成像特點的實驗中，如圖乙所示。
組裝器材時，要使玻璃板與水平桌面相互______ 。
實驗需要記錄像與物的大小關系，還需要記錄物理量______ 和______ 。
實驗中如果將蠟燭B也點燃，對實驗的影響是______ 寫出一條。
7. 小明用蠟燭、凸透鏡（焦距10cm）、光屏在光具座上進行“探究凸透鏡成像的規律”的實驗。
（1）實驗在_______（選填“較亮”或“較暗”）的環境下進行，現象更明顯；
（2）蠟燭、透鏡和光屏位置如圖甲所示，光屏上會出現燭焰清晰_______（選填“放大”、“等大”或“縮小”）的像，此現象和生活中_______（選填“照相機”、“投影儀”或“放大鏡”）的原理相同；保持凸透鏡位置不變，增大物距后，將光屏移動到適當位置，光屏上會重新出現燭焰清晰的像，該像與移動前的像相比會_______（選填“變大”、“變小”或“不變”）；（3）保持凸透鏡位置不變，移動蠟燭至圖乙所示位置，在透鏡右側通過透鏡可以觀察到燭焰______（選填“正立”或“倒立”）的像；
（4）將圖甲中的透鏡換成焦距f=5cm的凸透鏡，光屏上燭焰的像變模糊。將蠟燭向_______（選填“左”或“右”）移動適當距離，光屏上重新出現燭焰清晰的像；若不移動蠟燭，在蠟燭和透鏡之間放置一個度數適當?shù)腳______（選填“近視”或“遠視”）鏡片，光屏上也會重新出現燭焰清晰的像。
8. 在“探究凸透鏡成像規律”的實驗中。
（1）一束平行于主光軸的光線經凸透鏡后，在光屏上形成一個最小、最亮的光斑，如圖甲所示，則該透鏡的焦距為_______；
（2）調節各元件位置如圖乙所示，可在光屏上得到一個清晰、倒立、_______（選填“放大”、“縮小”或“等大”）的實像；
（3）保持透鏡和蠟燭位置不變，在蠟燭和透鏡之間加一個近視鏡片，觀察到光屏上的像變模糊，若使光屏上的像再次清晰，可將光屏向_____（選填“左”或“右”）移動。
9. 同學們?yōu)榱恕疤骄科矫骁R成像的特點”，準備了平面鏡、玻璃板、兩支相同的蠟燭A和B、光具座、光屏等實驗器材。
（1）如圖所示，將一支點燃的蠟燭A放置在光具座的甲位置，選用______（選填“平面鏡”或“玻璃板”）豎直放置在乙位置，未點燃的蠟燭B放置在乙位置右側。移動蠟燭B到丙位置時，發現蠟燭B與蠟燭A的像完全重合，說明像和物的大小______；
（2）將蠟燭B換成光屏，不能在光屏上直接觀察到蠟燭A的像，說明平面鏡所成的是______像；
（3）接著同學們想利用上述裝置“探究凸透鏡成像規律”，只將乙處器材換成一個凸透鏡，光屏上恰好成一個等大的實像，則此凸透鏡的焦距是______cm；
（4）把蠟燭A移動到光具座上10cm刻度線處，適當向左移動光屏，可在光屏上出現倒立、______（選填“放大”或“縮小”）的實像；若繼續向左移動蠟燭A，光屏位置不動，為了在光屏上仍得到清晰的像，可在蠟燭A和凸透鏡之間放置一個______（選填“近視眼鏡”或“遠視眼鏡”）。
10. 在做“凸透鏡成像的規律”實驗時，如圖所示：（1）小明用發出平行光的手電筒正對凸透鏡照射，移動光屏到圖甲位置時，光屏上出現了最小最亮的光斑，這說明凸透鏡對光有______（選填“會聚”或“發散”）作用，此凸透鏡的焦距是______cm；
（2）實驗中出現如圖乙所示的實像，他判斷此像是實像的依據應是______，請你列舉一例此成像規律在生活中的應用，_______；
（3）在（2）的基礎上，保持蠟燭、光屏不動，向右緩慢移動凸透鏡直到光屏上又出現燭焰的像，此時成像的情況是________。
11.近視程度不同的同學需要佩戴焦距不同的眼鏡。為了探究近視眼的矯正過程，組裝如圖甲所示的實驗裝置，其中“F”字樣的光源代替可視物體，光屏模擬視網膜。選用如圖乙所示的2號凸透鏡模擬晶狀體，打開“F”光源，調節各個元件的位置，直到光屏上呈現倒立縮小的清晰像，正常眼睛的視物模型便組裝完成。
請回答下列問題：
（1）模擬近視眼視物情況，選擇圖乙中的___________（填序號）號透鏡替代2號透鏡安裝在光具座上后，光屏上的像變模糊；
（2）用如圖丙所示的水透鏡模擬近視眼矯正視力。應將水透鏡置于光具座上的___________（選填“A”“B”或“C”）點，緩慢調節水透鏡中的水量，當水透鏡形成焦距合適的___________透鏡時，光屏上呈現清晰的像，近視眼的成像情況得到改善；（3）更換焦距更小的凸透鏡模擬近視程度更嚴重的眼睛晶狀體，為了改善視網膜上的成像情況，實驗時需要用注射器___________（選填“抽取”或“注入”）適量水；
（4）根據上述實驗，近視程度更嚴重同學應選擇焦距更大還是更小的透鏡來矯正呢？___________，請結合透鏡對光的作用來分析選擇的理由：___________。
次數
蠟燭A到玻璃板的距離/cm
蠟燭A的像到玻璃板的距離/cm
蠟燭的像與蠟燭的大小關系
1
5.02
5.01
相等
2
10.02
1002
相等
3
15.01
15.00
相等
