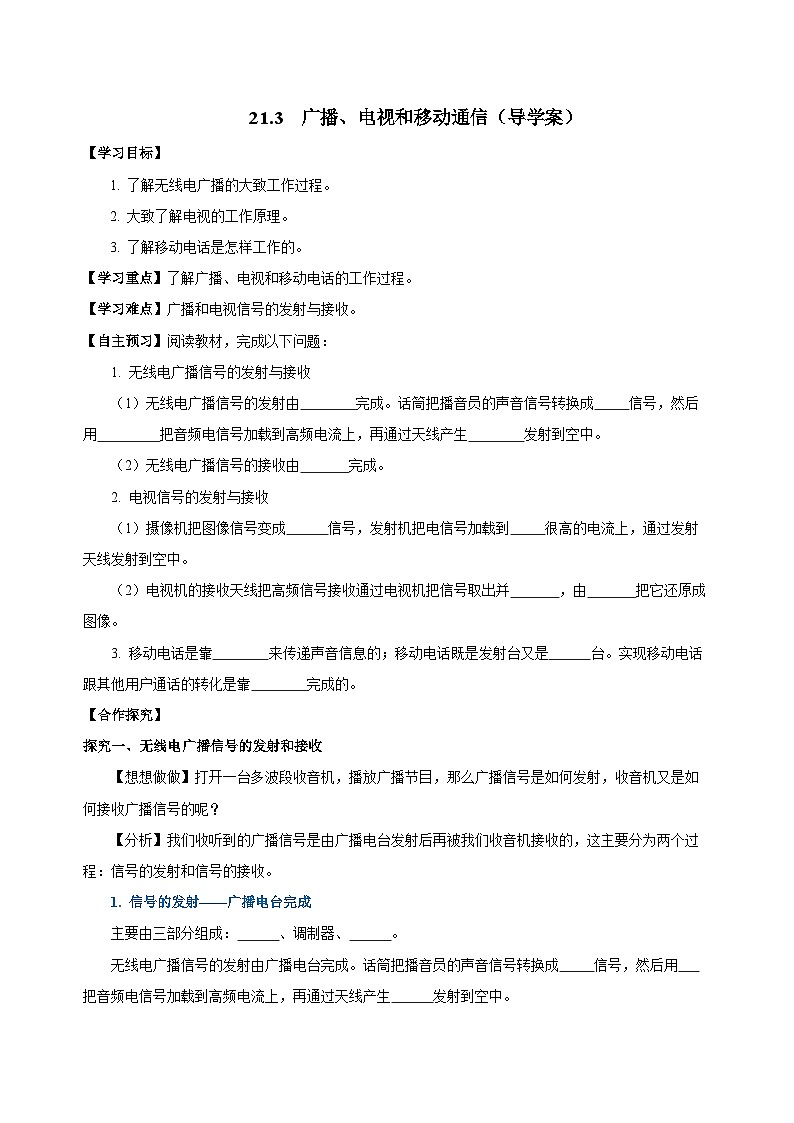

初中物理第3節 廣播、電視和移動通信鞏固練習

這是一份初中物理第3節 廣播、電視和移動通信鞏固練習，共8頁。
1. 了解無線電廣播的大致工作過程。
2. 大致了解電視的工作原理。
3. 了解移動電話是怎樣工作的。
【學習重點】了解廣播、電視和移動電話的工作過程。
【學習難點】廣播和電視信號的發射與接收。
【自主預習】閱讀教材，完成以下問題：
1. 無線電廣播信號的發射與接收
（1）無線電廣播信號的發射由 完成。話筒把播音員的聲音信號轉換成 信號，然后用 把音頻電信號加載到高頻電流上，再通過天線產生 發射到空中。
（2）無線電廣播信號的接收由 完成。
2. 電視信號的發射與接收
（1）攝像機把圖像信號變成 信號，發射機把電信號加載到 很高的電流上，通過發射天線發射到空中。
（2）電視機的接收天線把高頻信號接收通過電視機把信號取出并 ，由 把它還原成圖像。
3. 移動電話是靠 來傳遞聲音信息的；移動電話既是發射臺又是 臺。實現移動電話跟其他用戶通話的轉化是靠 完成的。
【合作探究】
探究一、無線電廣播信號的發射和接收
【想想做做】打開一臺多波段收音機，播放廣播節目，那么廣播信號是如何發射，收音機又是如何接收廣播信號的呢？
【分析】我們收聽到的廣播信號是由廣播電臺發射后再被我們收音機接收的，這主要分為兩個過程：信號的發射和信號的接收。

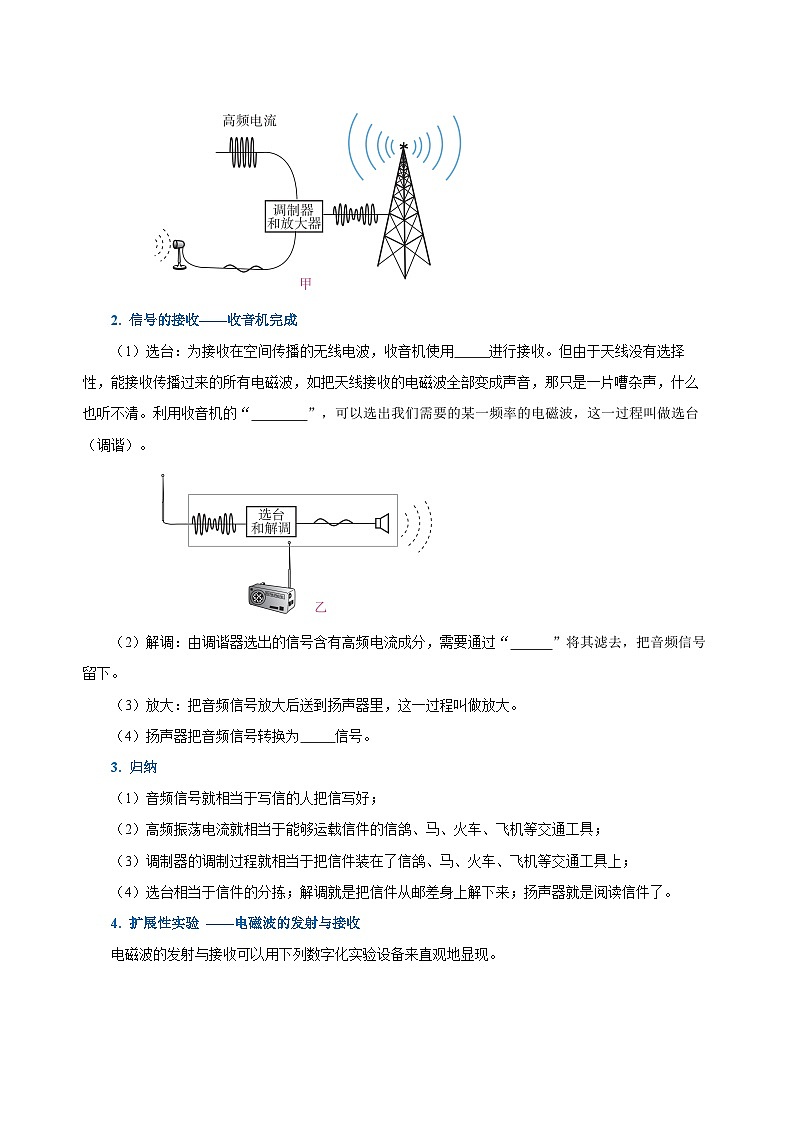

1. 信號的發射——廣播電臺完成
主要由三部分組成： 、調制器、 。
無線電廣播信號的發射由廣播電臺完成。話筒把播音員的聲音信號轉換成 信號，然后用 把音頻電信號加載到高頻電流上，再通過天線產生 發射到空中。
2. 信號的接收——收音機完成
（1）選臺：為接收在空間傳播的無線電波，收音機使用 進行接收。但由于天線沒有選擇性，能接收傳播過來的所有電磁波，如把天線接收的電磁波全部變成聲音，那只是一片嘈雜聲，什么也聽不清。利用收音機的“ ”，可以選出我們需要的某一頻率的電磁波，這一過程叫做選臺（調諧）。
（2）解調：由調諧器選出的信號含有高頻電流成分，需要通過“ ”將其濾去，把音頻信號留下。
（3）放大：把音頻信號放大后送到揚聲器里，這一過程叫做放大。
（4）揚聲器把音頻信號轉換為 信號。
3. 歸納
（1）音頻信號就相當于寫信的人把信寫好；
（2）高頻振蕩電流就相當于能夠運載信件的信鴿、馬、火車、飛機等交通工具；
（3）調制器的調制過程就相當于把信件裝在了信鴿、馬、火車、飛機等交通工具上；
（4）選臺相當于信件的分揀；解調就是把信件從郵差身上解下來；揚聲器就是閱讀信件了。

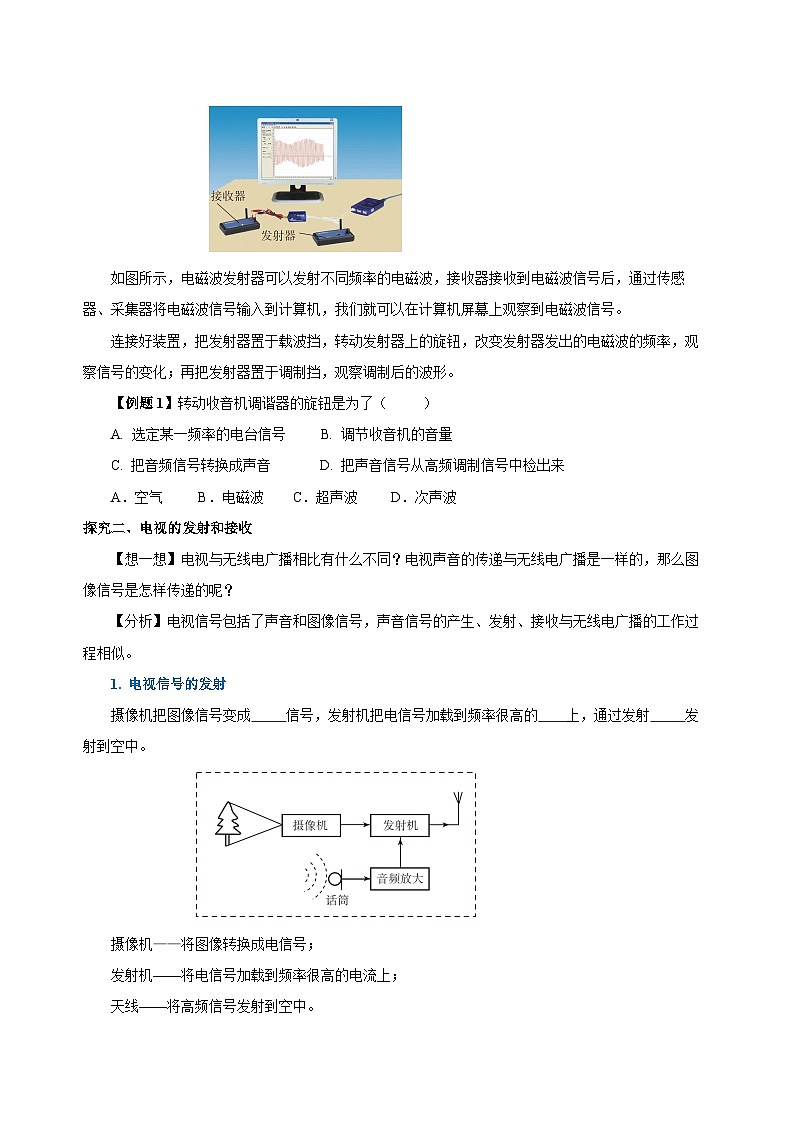

4. 擴展性實驗 ——電磁波的發射與接收
電磁波的發射與接收可以用下列數字化實驗設備來直觀地顯現。
如圖所示，電磁波發射器可以發射不同頻率的電磁波，接收器接收到電磁波信號后，通過傳感器、采集器將電磁波信號輸入到計算機，我們就可以在計算機屏幕上觀察到電磁波信號。
連接好裝置，把發射器置于載波擋，轉動發射器上的旋鈕，改變發射器發出的電磁波的頻率，觀察信號的變化；再把發射器置于調制擋，觀察調制后的波形。
【例題1】轉動收音機調諧器的旋鈕是為了（ ）
A. 選定某一頻率的電臺信號 B. 調節收音機的音量
C. 把音頻信號轉換成聲音 D. 把聲音信號從高頻調制信號中檢出來
A．空氣 B．電磁波 C．超聲波 D．次聲波
探究二、電視的發射和接收
【想一想】電視與無線電廣播相比有什么不同？電視聲音的傳遞與無線電廣播是一樣的，那么圖像信號是怎樣傳遞的呢？
【分析】電視信號包括了聲音和圖像信號，聲音信號的產生、發射、接收與無線電廣播的工作過程相似。
1. 電視信號的發射
攝像機把圖像信號變成 信號，發射機把電信號加載到頻率很高的 上，通過發射 發射到空中。
攝像機——將圖像轉換成電信號；
發射機——將電信號加載到頻率很高的電流上；
天線——將高頻信號發射到空中。
2. 電視信號的接收
電視機的接收 把高頻信號接收通過 把信號取出并放大，由 把它還原成圖像。

天線——接收包含聲、像信息的高頻信號；
接收機——取出并放大圖像和音頻電信號；
顯示器——復原圖像信號；
音頻放大——將微弱音頻電信號放大并輸出。
【例題2】電視用_______傳遞圖像信號和聲音信號。聲音信號的產生、傳播和接收跟無線電廣播的工作過程相似。圖像信號的發射和接收工作過程：________把圖像變成電信號，_______把電信號加載到頻率很高的電流上，通過________發射到空中；電視機的接收天線把這樣的高頻信號接收下來，通過電視機把圖像信號取出并放大，由_______把它還原成圖像。
探究三、移動電話
【想一想】知道了廣播、電視的圖像和聲音是怎樣傳過來的后，那么現代生活中廣泛應用的移動電話又是如何工作的？
1. 移動電話的工作原理
移動電話是靠空間的 來傳遞信息的；移動電話既是無線電 臺，也是無線電 臺（發射接收二合一） 。它用電磁波把講話的信息發射到空中；同時它又在空中捕獲電磁波，得到對方講話的信息。
2. 移動電話的優點與缺點
（1）優點：移動電話的體積小，使用方便，使用半徑大，不需電話線。
（2）缺點：只能在攜帶信號的電磁波能夠輻射到的區域內才能夠進行通話，受區域限制。
3. 基地臺
移動電話的體積很小，發射功率不大；它的天線也很簡單，靈敏度不高。因此，它跟其他用戶的通話要靠較大的固定 轉接。這種固定的電臺叫做 ，跟電話交換機相連。城市中高大建筑物上常?？梢钥吹揭苿油ㄐ呕嘏_的天線。
4. 移動電話通話過程
手機和座機借助基地臺進行通話；手機和手機通過基地臺進行通話。
5. 無繩電話
有一種可移動的電話叫無繩電話，座機和手機之間沒有電話線，但各有一個天線，它們通過 來溝通。無繩電話的主機接在市話網上，相當于一個小型 。手機不能離主機太遠，工作區域大約在幾十米到幾百米范圍內。

6. 音頻、視頻、射頻和頻道
（1）音頻信號
由聲音轉換成的 信號，它的頻率跟聲音的頻率相同，在幾十赫到幾千赫之間，叫音頻信號。
（2）視頻信號
由圖像轉換成的 信號，它的頻率在幾赫到幾兆赫之間，叫做視頻信號。
（3）射頻電流
音頻電流和視頻電流在空間激發電磁波的能力都很差，需要把它們加載到 更高的電流上，產生 發射到天空中，這種電流叫做射頻電流。

觀看數字光碟DCD時不需要把信號發射到天空，可以直接把音頻信號和視頻信輸給電視機，這時就要分別把DCD機送來的音頻、視頻信號接到電視機上標著A、V字母的插口上。
（4）頻道
不同的電視臺使用不同的 范圍進行廣播，以免互相干擾；這一個個不同的頻率范圍就叫做頻道。
【例題3】關于移動電話，下列說法中正確的是（ ）
A．移動電話與固定電話的工作原理完全一樣
B．移動電話只能作為接收機使用
C．移動電話既是發射機，又是接收機
D．移動電話發出的信號不能在真空中傳播
【精講點撥】
1. 無線電廣播信號的發射是用高頻電磁波作為載體。發射過程是：聲音→話筒→電信號→調制器→高頻電磁波→發射。接收過程是：接收→調諧器→選出特定頻率信號→取出音頻信號→揚聲器→聲音。
2. 電視的聲音信號的發射和接收跟無線電廣播信號的工作過程相似，是靠電磁波工作的。攝像機把圖像變成電信號，發射機把電信號加載到頻率很高的電流上，通過發射天線發射到空中。電視機的接收天線把這樣的高頻信號接收下來，通過電視機把圖像信號取出并放大，由顯示器把它還原成圖像。
3. 移動電話：移動電話不需要電話線，比固定電話方便。移動電話與固定電話的工作原理基本一樣，只是移動電話聲音信息不是由導線中的電流來傳遞，而是由空間的電磁波來傳遞，移動電話實際上是一個小型無線電發射臺和無線電接收臺的組合。
【歸納整理】
第3節 廣播、電視和移動通信
一、無線電廣播信號的發射和接收
二、電視的發射和接收
三、移動電話
1. 工作原理：移動電話既是無線電發射臺，也是無線電接收臺。
2. 基地臺：固定的無線電臺，轉接移動電話之間的通話。
3. 無繩電話：無繩電話的座機和手機通過無線電波來溝通。
【課堂練習】
1．在廣播電臺，話筒把播音員的_____信號轉換成_____信號，然后用_______把音頻信號加載到高頻_______上，再通過_______發射到空中去．
2．如圖所示，請?jiān)趫D中無線電廣播的接收過程圖的空格中填入恰當?shù)钠鞑暮驮Q。

3．電視用電磁波傳遞______信號和______信號。攝像機把圖像變成______，發射機把電信號加載到頻率很高的電磁波上，通過_________發射到空中；電視機接收并把這樣的高頻信號取出來并放大，由________把它還原成______ 。
4．車載GPS導航儀是通過與導航衛星互相傳遞信息，確定汽車的準確位置，并在電子地圖上顯示出來（如圖），為汽車駕駛員導航。下列說法正確的是（ ）
A．導航儀與導航衛星是通過電磁波傳遞信息
B．導航儀上的移動電話是通過電流傳遞信息
C．導航衛星發射的電磁波不能在真空中傳播
D．導航衛星發射的電磁波比光的傳播速度慢
5. 隨著5G預商用的時間議程日益臨近，各大運營商紛紛布局5G網絡，搶灘應用市場，5G手機是通過_______來傳遞信息；其在真空中傳播速度是______m/s。如圖所示，是表示音頻、視頻和射頻三種信號的波形示意圖，其中頻率最低的是______信號。
6. 關于廣播、電視、移動電話的信息發射和接收過程，下列說法錯誤的是
A．它們都是靠電磁波傳遞信息的
B．在發射時，它們都要把電信號加載到高頻電磁波上
C．它們都只有接收功能，沒有發射功能
D．移動電話既有接收功能，又有發射功能
【課后反思】
本節課學習中，你有哪些收獲，還有哪些問題？
