初中物理人教版九年級全冊第4節 電流的測量一課一練

這是一份初中物理人教版九年級全冊第4節 電流的測量一課一練，共7頁。試卷主要包含了電流的強弱，電流的測量等內容，歡迎下載使用。

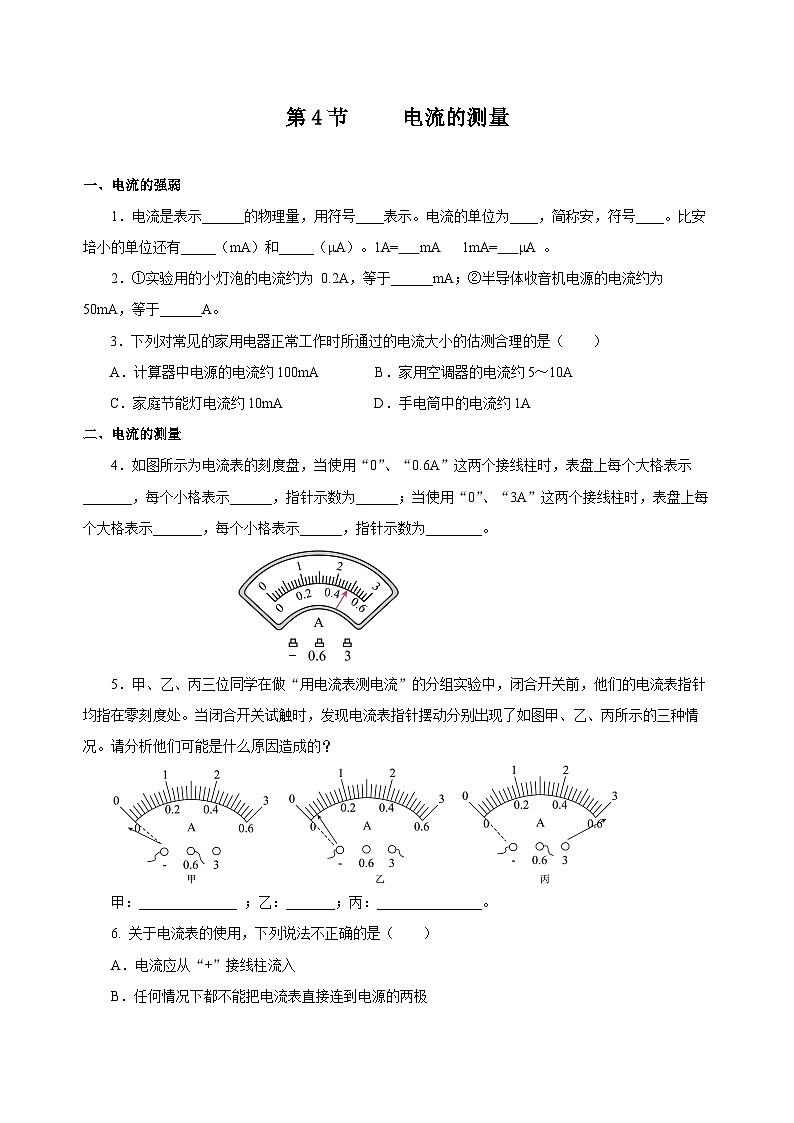

一、電流的強弱
1．電流是表示______的物理量，用符號____表示。電流的單位為____，簡稱安，符號____。比安培小的單位還有_____（mA）和_____（μA）。1A= mA 1mA= μA 。
2．①實驗用的小燈泡的電流約為 0.2A，等于______mA；②半導體收音機電源的電流約為50mA，等于______A。
3．下列對常見的家用電器正常工作時所通過的電流大小的估測合理的是（ ）
A．計算器中電源的電流約100mA B．家用空調器的電流約5～10A
C．家庭節能燈電流約10mA D．手電筒中的電流約1A
二、電流的測量
4．如圖所示為電流表的刻度盤，當使用“0”、“0.6A”這兩個接線柱時，表盤上每個大格表示_______，每個小格表示______，指針示數為______；當使用“0”、“3A”這兩個接線柱時，表盤上每個大格表示_______，每個小格表示______，指針示數為________。
5．甲、乙、丙三位同學在做“用電流表測電流”的分組實驗中，閉合開關前，他們的電流表指針均指在零刻度處。當閉合開關試觸時，發現電流表指針擺動分別出現了如圖甲、乙、丙所示的三種情況。請分析他們可能是什么原因造成的？
甲：______________ ；乙：_______；丙：_______________。
6. 關于電流表的使用，下列說法不正確的是（ ）
A．電流應從“+”接線柱流入
B．任何情況下都不能把電流表直接連到電源的兩極
C．把電流表接入電路之前要選擇合適的量程
D．電流表必須和被測的用電器并聯

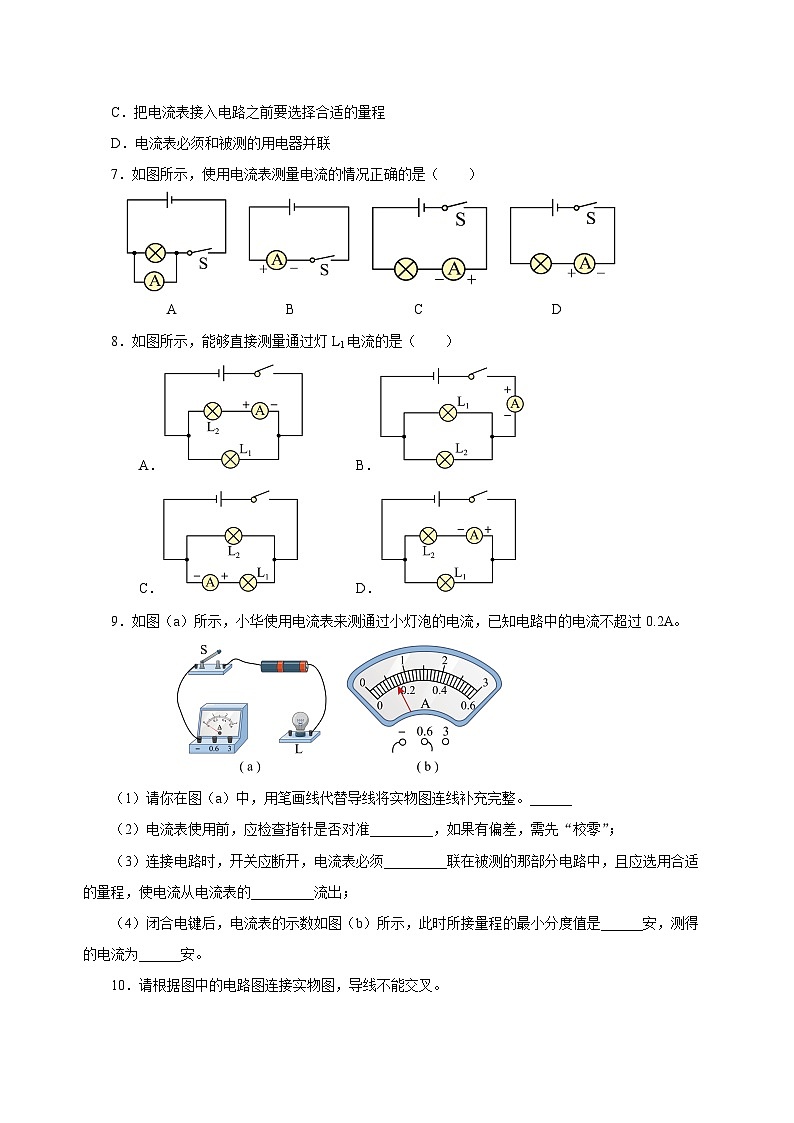

7．如圖所示，使用電流表測量電流的情況正確的是（ ）

A B C D
8．如圖所示，能夠直接測量通過燈L1電流的是（ ）
A． B．
C． D．
9．如圖所示，小華使用電流表來測通過小燈泡的電流，已知電路中的電流不超過0.2A。
（1）請你在圖中，用筆畫線代替導線將實物圖連線補充完整。______
（2）電流表使用前，應檢查指針是否對準_________，如果有偏差，需先“校零”；
（3）連接電路時，開關應斷開，電流表必須_________聯在被測的那部分電路中，且應選用合適的量程，使電流從電流表的_________流出；
（4）閉合電鍵后，電流表的示數如圖所示，此時所接量程的最小分度值是______安，測得的電流為______安。

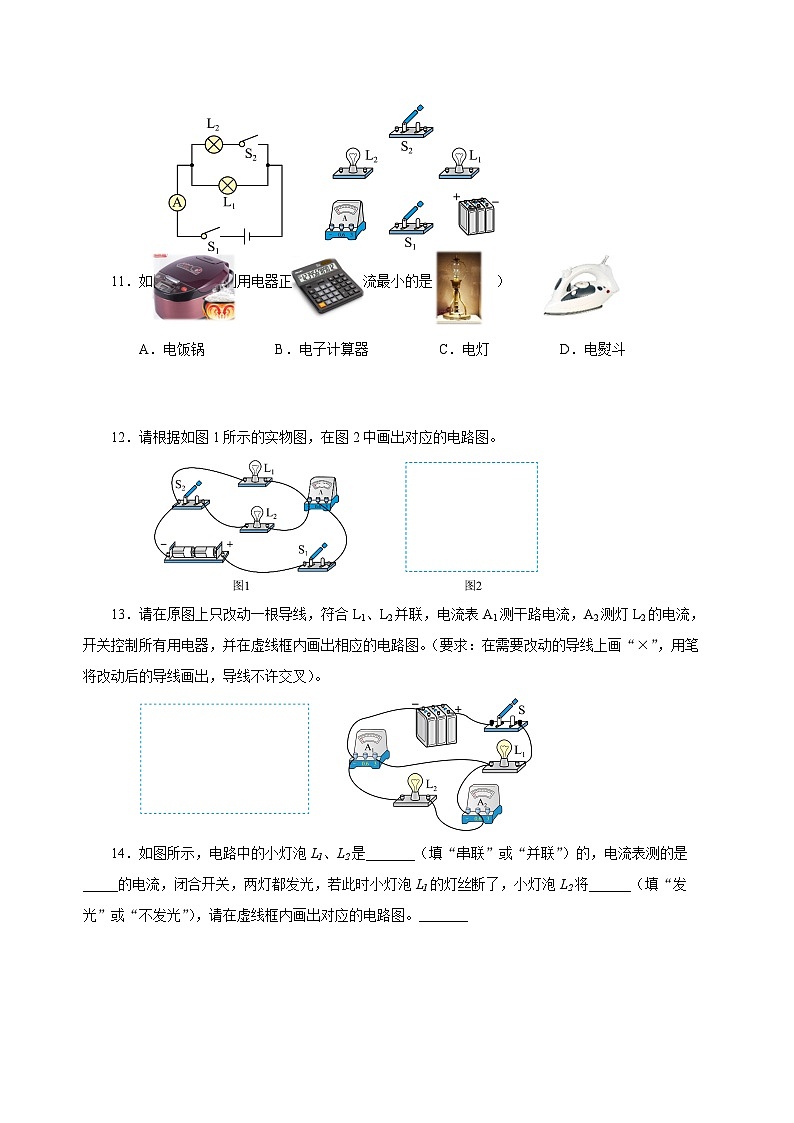

10．請根據圖中的電路圖連接實物圖，導線不能交叉。
11．如圖所示，下列用電器正常工作時電流最小的是 （ ）
A．電飯鍋 B．電子計算器 C．電燈 D．電熨斗
12．請根據如圖1所示的實物圖，在圖2中畫出對應的電路圖。
13．請?jiān)谠瓐D上只改動一根導線，符合L1、L2并聯，電流表A1測干路電流，A2測燈L2的電流，開關控制所有用電器，并在虛線框內畫出相應的電路圖。（要求：在需要改動的導線上畫“×”，用筆將改動后的導線畫出，導線不許交叉）。
14．如圖所示，電路中的小燈泡L1、L2是_______（填“串聯”或“并聯”）的，電流表測的是_____的電流，閉合開關，兩燈都發光，若此時小燈泡L1的燈絲斷了，小燈泡L2將______（填“發光”或“不發光”），請?jiān)谔摼€框內畫出對應的電路圖。_______
15．如圖所示，是用電流表測量電流的實驗，請回答以下問題：
（1）電流表使用前，應檢查指針是否對準 __________，如有偏差，需要“_______”；
（2）連接電路時，開關應 __________，電流表應先選用最大的量程，并用 _______法判斷電流的大小，然后根據情況，再選用合適的量程；
（3）圖甲是某同學連接好的電路，則電流表測的是 ______的電流；合上開關后，若電流表的示數如圖乙所示，則電流的大小是 ________A；
（4）只需改動一根導線就可測開關處的電流，請?jiān)趫D中用“×”號指出需改動的導線，并在原圖中畫出改動的正確連線；( )
16．（2022貴州貴陽·中考真題）如圖所示是未完成連接的實物圖，請用筆畫線代替導線完成該電路的連接．要求：兩燈并聯．開關S在干路上，電流表只通過L1的電流，導線不能交叉．
17.（2022遼寧阜新·中考真題）下列電路圖中，能正確測量通過燈L2電流的電路是（ ）
A．B．C．D．
18．（2022山東菏澤·中考真題）關于如圖所示的電路有以下判斷：①L1和L2兩燈泡串聯，②L1和L2兩燈泡并聯，③電流表A1測燈泡L1的電流，④電流表A2測電路中的總電流。其中正確的有（ ）
A．①③ B．①④ C．②③ D．②④
19.（2022山東臨沂·中考真題）如圖所示電路，閉合開關S1、S2，小燈泡L1和L2均正常發光，兩電表都有示數，下列判斷正確的是（ ）
A．電流表A1只測量燈L2的電流 B．電流表A2的示數比A1的大
C．燈L1被短路時，L2正常發光 D．僅斷開S1只有一個表有示數
20．（2022四川成都·統考中考真題）小鄭使用電流表測量小燈泡的電流，連接的實驗電路如圖甲所示。
（1）如果不能估計電流大小，他應把導線a接到電流表標有_______（選填“-”、“0.6”或“3”）的接線柱上，通過開關來試觸并觀察；
（2）閉合開關后，他觀察到小燈泡正常發光，而電流表指針偏轉角度很小，對于該現象，下列分析合理的是___________。
A．可能某處導線斷了 B．可能電流表燒壞
C．電流表的量程過大 D．電源的電壓過低
（3）某次測量中，小鄭不小心將電流表的正、負接線柱接反了，造成表的指針反向偏轉，為弄清原因，他查看了說明書，表頭結構示意圖如圖乙，他作出如下分析：當反接時，電流方向改變，磁場對通電線圈的作用力方向改變，帶動指針反偏，你認為小鄭的上述分析_____（選填“有”或“沒有”）道理。
