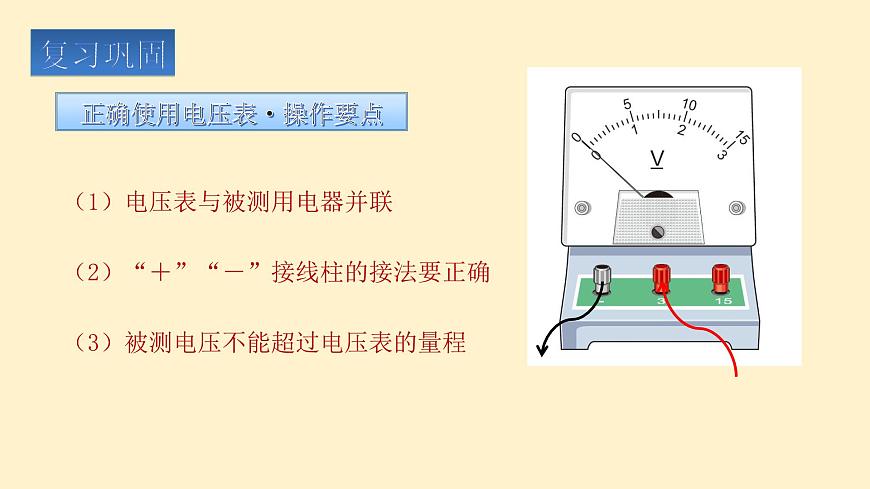

正確使用電壓表·操作要點
（1）電壓表與被測用電器并聯（2）“＋”“－”接線柱的接法要正確（3）被測電壓不能超過電壓表的量程

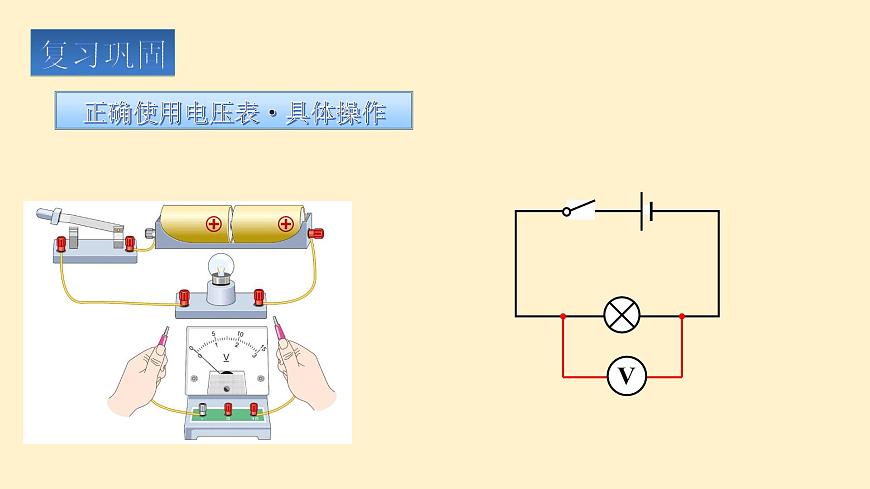

正確使用電壓表·具體操作

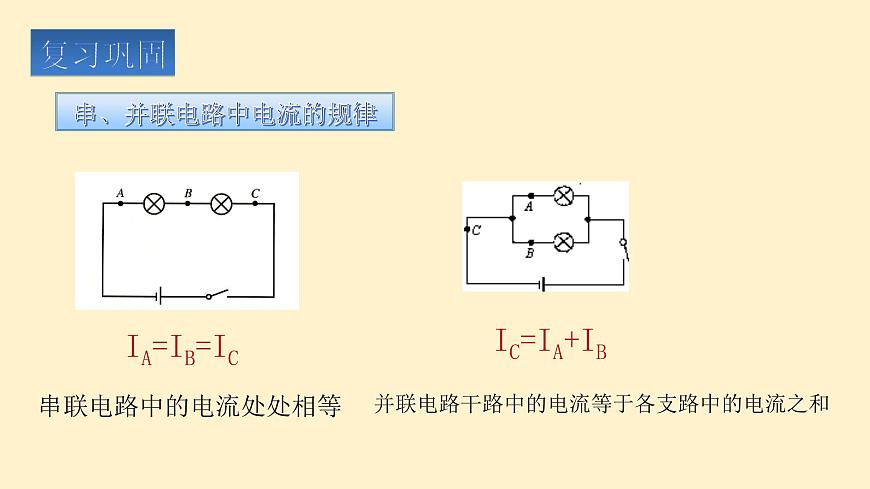

串、并聯電路中電流的規律
串聯電路中的電流處處相等
并聯電路干路中的電流等于各支路中的電流之和

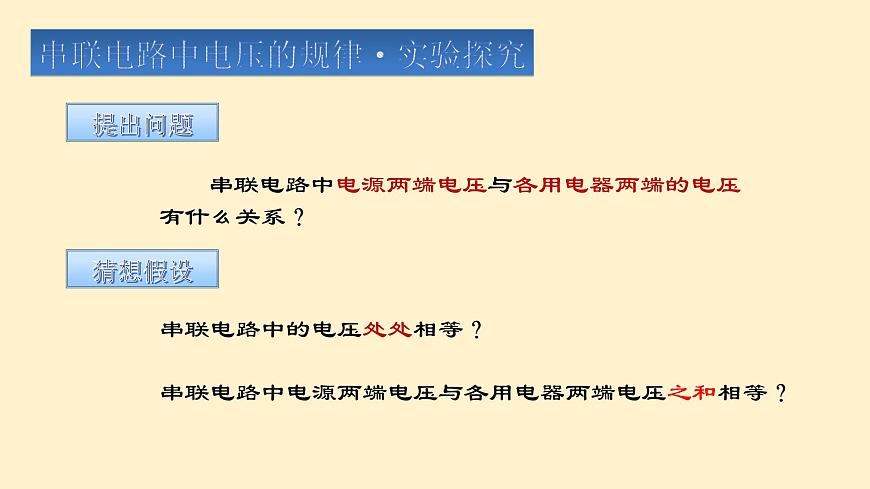

串聯電路中電源兩端電壓與各用電器兩端的電壓有什么關系？
串聯電路中電源兩端電壓與各用電器兩端電壓之和相等？
串聯電路中的電壓處處相等？

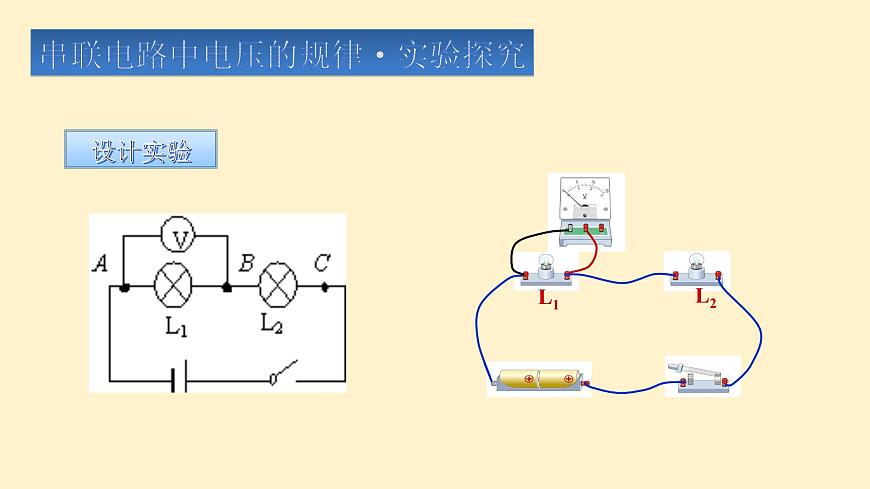

串聯電路中電壓的規律·實驗探究

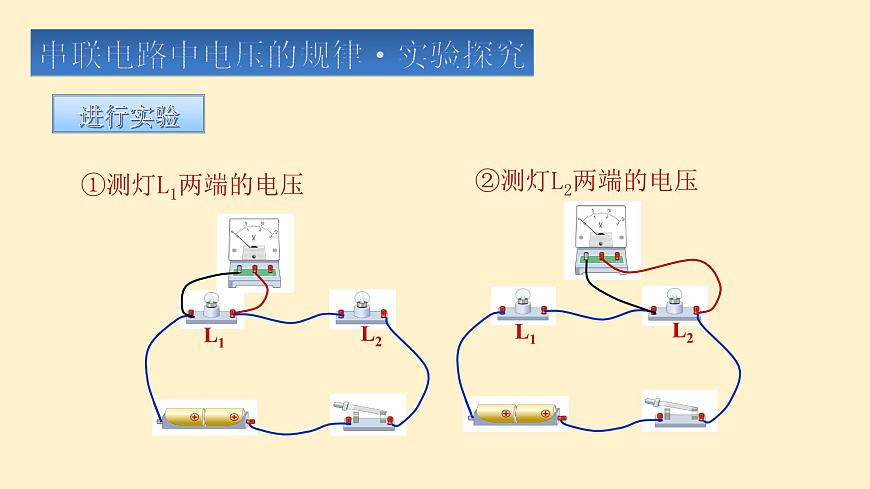

　?、贉y燈L1兩端的電壓

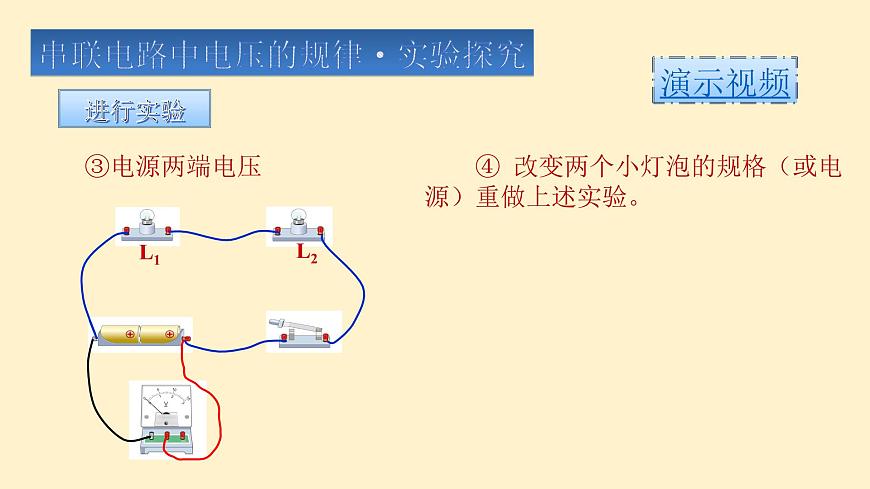

　?、?改變兩個小燈泡的規格（或電源）重做上述實驗。
　　分析上述數據，你能得什么出結論？
串聯電路中電壓的規律·實驗結論
串聯電路中電源兩端電壓等于各用電器兩端電壓之和。
結合實驗過程，從以下3個方面評估：
串聯電路中電壓的規律·實驗反思
·實驗設計有無不合理的地方？
·測量數據和所得的結論是不是可靠？
想一想：探究包括那幾個步驟？
在探究“串聯電路中用電器兩端的電壓與電源兩端電壓的關系”時，卓瑪同學想用圖甲的器材組成電路，其中一個電壓表測量電源兩端的電壓，一個電壓表測量某一個燈泡兩端的電壓，請你幫助他完成下述工作(電源電壓不超過3 V)。
串聯電路中電壓的規律·應用舉例
(1)用筆畫線表示導線，將實物圖連成實驗電路;畫出電路圖。
(2)正確操作后，測量電源兩端電壓和燈泡兩端電壓的兩電壓表示數分別如圖乙a、b所示，則電源兩端的電壓為______V，被直接測量的燈泡兩端的電壓為______V。
(3)根據串聯電路中用電器兩端的電壓與電源電壓的關系得另一個燈泡兩端的電壓為______V。
扎西同學按圖甲所示的電路進行實驗，當閉合開關用電器正常工作時，電壓表V1和V2的指針位置完全一樣，如圖乙所示，則L2兩端的電壓為______V，L1兩端的電壓為______V。
