串、并聯電路中電壓的規律

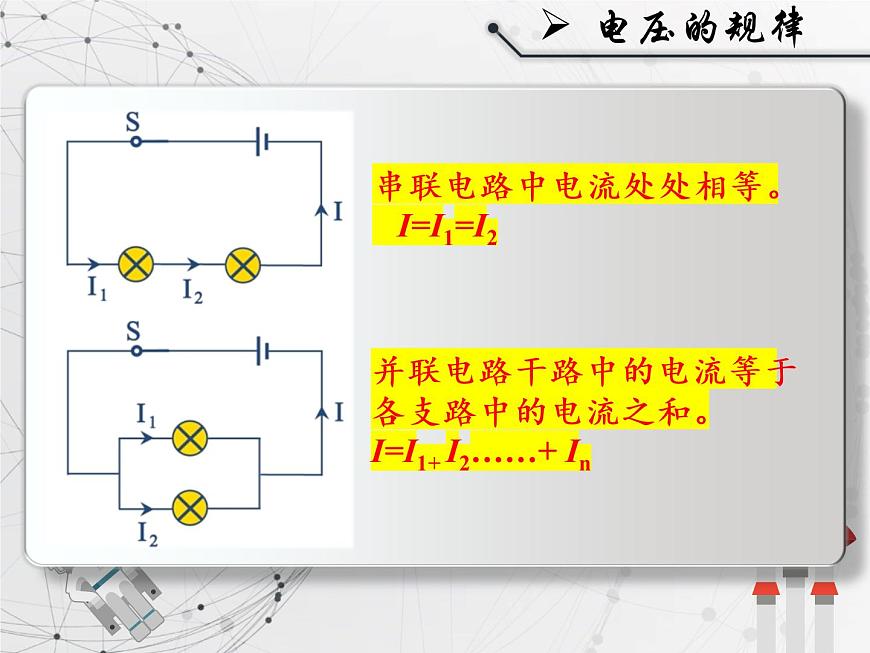

串聯電路中電流處處相等。 I=I1=I2
并聯電路干路中的電流等于各支路中的電流之和。I=I1+ I2……+ In

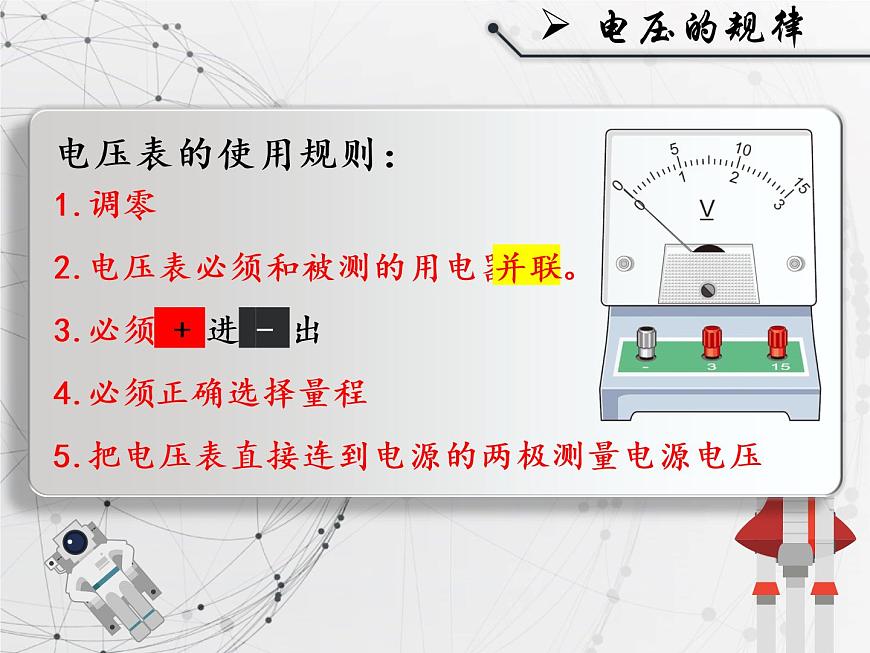

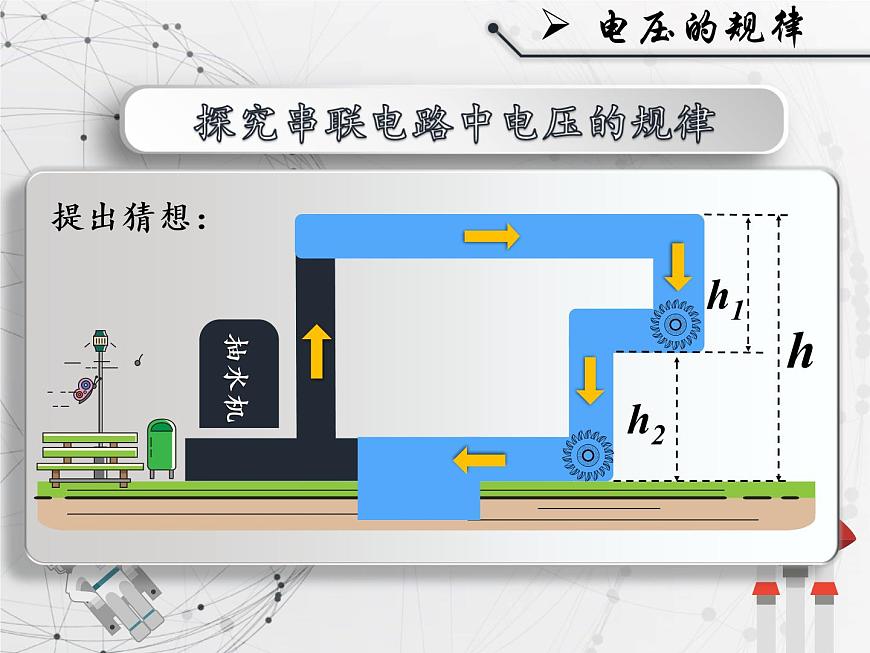

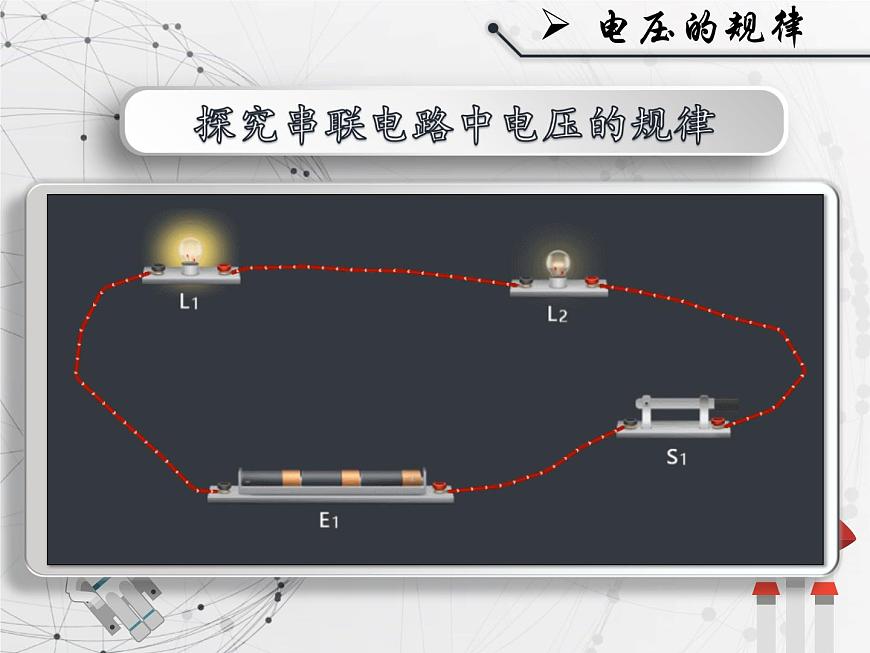

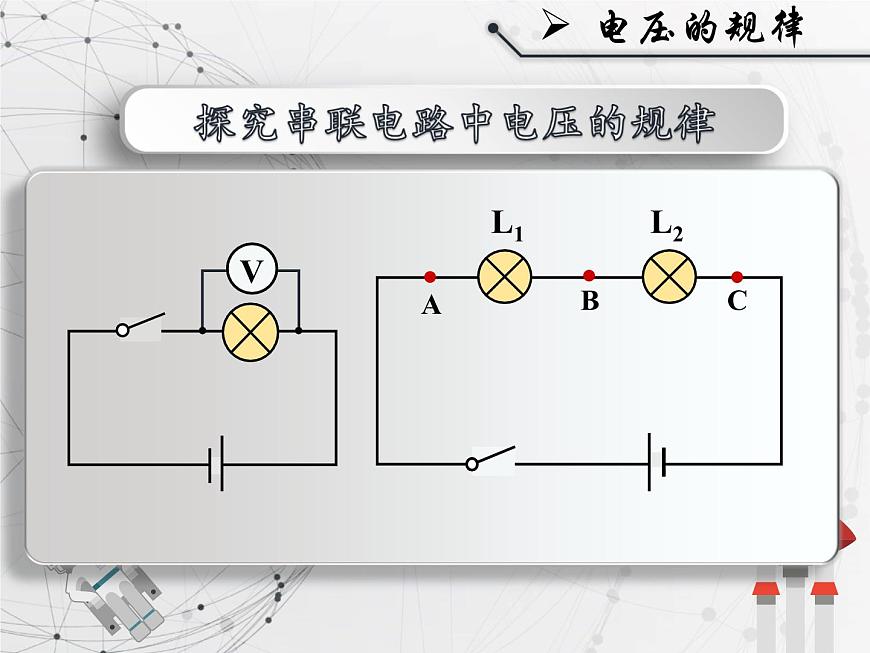

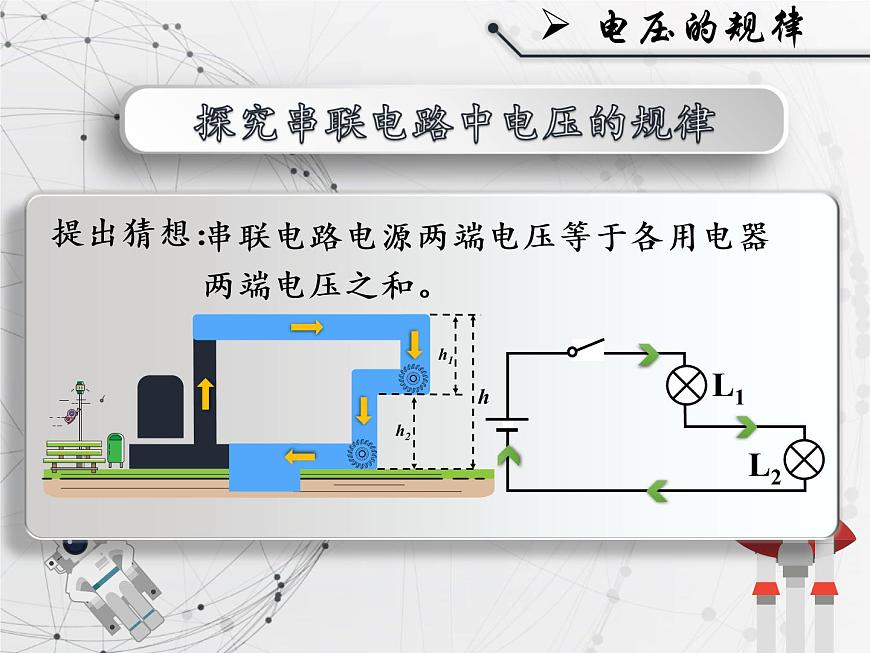

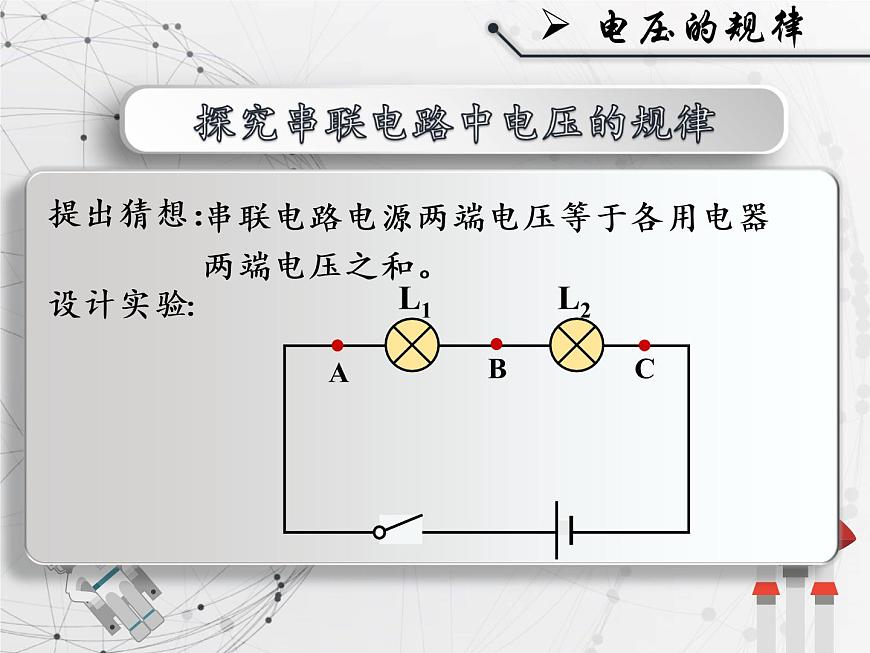

串聯電路電源兩端電壓等于各用電器兩端電壓之和。
串聯電路電源兩端電壓等于各用電器兩端電壓之和。
U=U1+U2+……+Un
提出猜想：并聯電路中電源兩端電壓與各支路用電器兩端的電壓相等。
并聯電路中電源兩端電壓與各支路用電器兩端的電壓相等。
并聯電路中電源兩端電壓與各支路用電器兩端的電壓相等。
U=U1=U2=……=Un
I1=I2=……=In
I=I1+ I2……+ In
　　把幾節電池串聯起來組成電池組，用電壓表分別測量每節電池兩端的電壓，然后測量這個電池組兩端的電壓。它們之間有什么關系？
結論： 1.串聯電池組的總電壓等于各個電池電壓之和。 2.并聯電池組的總電壓等于一個電池的電壓。
2.在圖甲所示的電路中，閉合開關后電壓表 V1的示數為 2.5V，V2 的示數應為 _____V，V的示數應為_(kāi)____V.在圖乙所示的測量電路中，閉合開關后電壓表 V1的示數為 2.5V，V2的示數為 3.8V，V 的示數應為_(kāi)____ 。
3.如圖，在探究“并聯電路電壓的關系”時，小明想把兩個燈泡并聯起來，用電壓表測量并聯電路的總電壓，請你用筆幫他畫出連接的電路。
