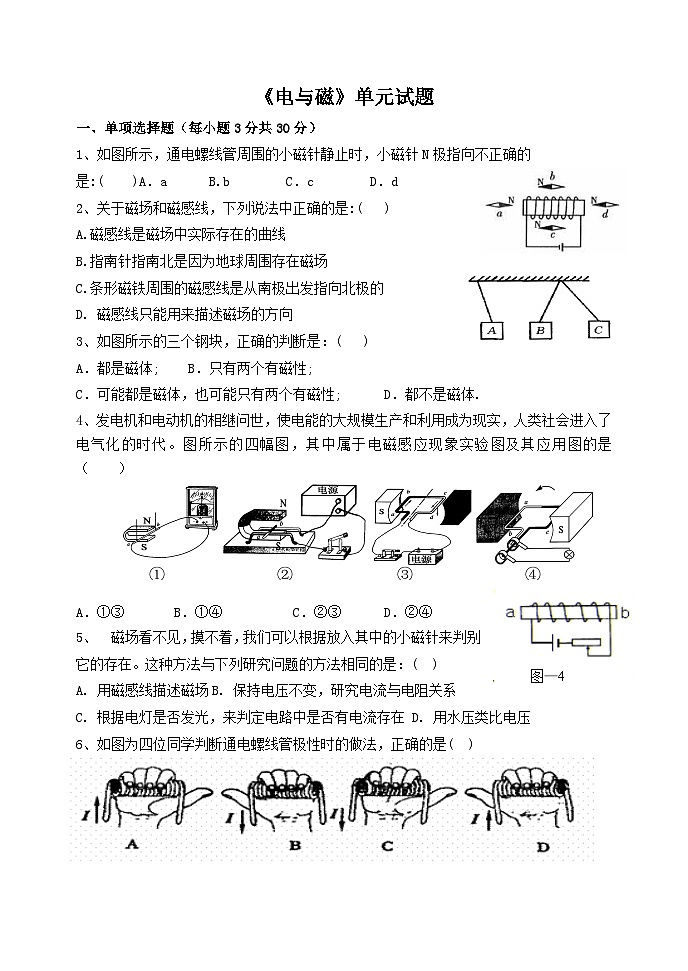

《電與磁》單元試題一、單項選擇題（每小題3分共30分）1、如圖所示，通電螺線管周圍的小磁針靜止時，小磁針N極指向不正確的是:(    )A．a(chǎn)   B.b    C．c    D．d2、關于磁場和磁感線，下列說法中正確的是:(   )A.磁感線是磁場中實際存在的曲線 　B.指南針指南北是因為地球周圍存在磁場C.條形磁鐵周圍的磁感線是從南極出發指向北極的D. 磁感線只能用來描述磁場的方向 3、如圖所示的三個鋼塊，正確的判斷是：(   )A．都是磁體;  B．只有兩個有磁性;C．可能都是磁體，也可能只有兩個有磁性;   D．都不是磁體.4、發電機和電動機的相繼問世，使電能的大規模生產和利用成為現實，人類社會進入了電氣化的時代。圖所示的四幅圖，其中屬于電磁感應現象實驗圖及其應用圖的是（    ）   A．①③       B．①④        C．②③      D．②④5、 磁場看不見，摸不著，我們可以根據放入其中的小磁針來判別它的存在。這種方法與下列研究問題的方法相同的是：(  ) A. 用磁感線描述磁場B. 保持電壓不變，研究電流與電阻關系C. 根據電燈是否發光，來判定電路中是否有電流存在 D. 用水壓類比電壓 6、如圖為四位同學判斷通電螺線管極性時的做法，正確的是(  )6、如圖所示，甲乙為條形磁體，中間是電磁體，虛線是表示磁極間磁場分布情況的磁感線。則可以判斷圖中A、B、C、D四個磁極依次是:(  )A、N、S、N、N   B、S、N、S、S  C、S、S、N、S   D、N、N、S、N 7、若改變通電導線在磁場中受力的方向，可采取的辦法:(  )A．改變通電導線中的電流大小;    B．只改變電流方向或只改變磁感線方向;C．改變電流方向同時改變磁場方向;    D．改變電流大小的同時改變磁場的強弱.8、如圖所示，動圈式話筒的膜片與線圈固定在一起，線圈套在磁鐵上。當我們對著話筒講話時，聲音使膜片振動，膜片帶動線圈也一起振動，于是線圈中產生了隨聲音變化的電流。則下列電器的原理與動圈式話筒的原理相同的是:(   )A.電動機;  B.發電機; C.電磁鐵; D.電鈴.9、下列說法正確的是:(   )A、電動機的發明，實現了機械能向電能的大規模轉化B、發電機是利用通電線圈在磁場中受力轉動的原理制成的C、奧斯特實驗說明利用磁場可以產生電流     D、電鈴是利用電流的磁效應來工作的10、如圖是關于電磁現象實驗的示意圖，下列說法錯誤的是（ ）A．甲是研究發電機工作原理的實驗   B．乙是探究電磁感應現象的實驗 C．丙中的實驗說明通電導體周圍存在磁場    D．丁是探究電磁鐵磁性強弱的實驗二、填空題（每空2分，共38分）1、  電冰箱門上裝有磁性密封條，是利用了                   的原理，2、磁體各部分的磁性強弱不同，條形磁體的            磁性最強，磁體上磁性最強的部分叫                ．同名磁極相互靠近時會相互             ．3、磁體周圍存在著            ．磁場是有方向的，小磁針在磁場中靜止時     極所指方向，就是該點的磁場方向．磁鐵周圍的磁感線都是從磁鐵的        極出來，回到磁鐵的       極．4．電動自行車的“心臟”是電動機，它是利用                  的原理工作的；關閉電源，人用力踩腳踏，電動機就變成了“發電機”，從而實現“自發電”，它的發電原理是               .5．如圖的條形磁鐵置于水平桌面上，電磁鐵與其在同一水平面上，左端固定并保持水平，當電路中滑動變阻器滑片P逐漸向上移動時，電磁鐵的磁性      　　。 在此過程中條形磁鐵會向右運動則a端是      極。6．利用電磁繼電器可以用___      __控制高電壓強電流____，利用電磁繼電器可以幫助人們實現___    __和___     __。7．如圖中所示的兩個模型，其中甲圖是         機的模型，它是根據                        制成的，乙圖是         機的模型，它是根據                             制成的．   四、作圖、實驗探究題（作圖8分）1、（1）、標出通電螺線管N、S極。   （2）、標出通電螺線管電流方向或電源的正負極。   2、（8分）為探究電磁鐵的磁性跟哪些因素有關，小麗同學作出以下猜想：猜想A：電磁鐵通電時有磁性，斷電時沒有磁性猜想B：通過電磁鐵的電流越大，它的磁性越強猜想C：外形相同的螺線管，線圈的匝數越多，它的磁性越強為了檢驗上述猜想是否正確，小麗所在實驗小組通過交流與合作設計了以下實驗方案用漆包線（表面涂有絕緣漆的導線）在大鐵釘上繞制若干圈，制成簡單的電磁鐵．如下圖所示的從左到右a、b、c、d為實驗中觀察到的四種情況。         a                  b              c                         d根據小麗的猜想和實驗，完成下面填空：（1）通過觀察電磁鐵吸引大頭針數目多少的不同，來判斷它________________的不同；（2）通過比較______________兩種情況，可以驗證猜想A是正確的；（3）通過比較______________兩種情況，可以驗證猜想B是正確的；（4）通過比較d中兩電磁鐵，發現猜想C不全面，應補充____________________的條件.3、（10分）回顧與電和磁有關知識完成下列有關問題。（1）由（下左圖）的實驗可知：         有磁場；此磁場的方向跟_________有關。這種現象叫電流的        效應，電磁鐵就是利用這種效應制成的。（2）小紅利用電磁鐵設計了一種微機室防盜報警器（如上右圖）。在微機室房門處安裝開關S，電鈴安在傳達室。當房門被推開時，開關S閉合，電流通過電磁鐵，電磁鐵   （填“有”或“無”）磁性，跟金屬彈性片上的磁鐵相互       ，電鈴電路接通電鈴報警。 4、（6分）如圖是利用太陽能給LED路燈供電的自動控制電路的原理示意圖。其中，R是光敏電阻，光敏電阻的阻值R隨光照度的增強而減小。白天，通過太陽能電池板與蓄電池回路將太陽能轉化為化學能儲存在大容量蓄電池內。傍晚，當光照度小于一定值時，通過蓄電池與LED回路，路燈開始工作。   請用筆畫線將電路原理圖連接完整，使工作電路能正常工作(與觸點的接線只能接在靜觸點上，圖中已給出靜觸點D、E、F、G的四根引線；連線不能交叉)
