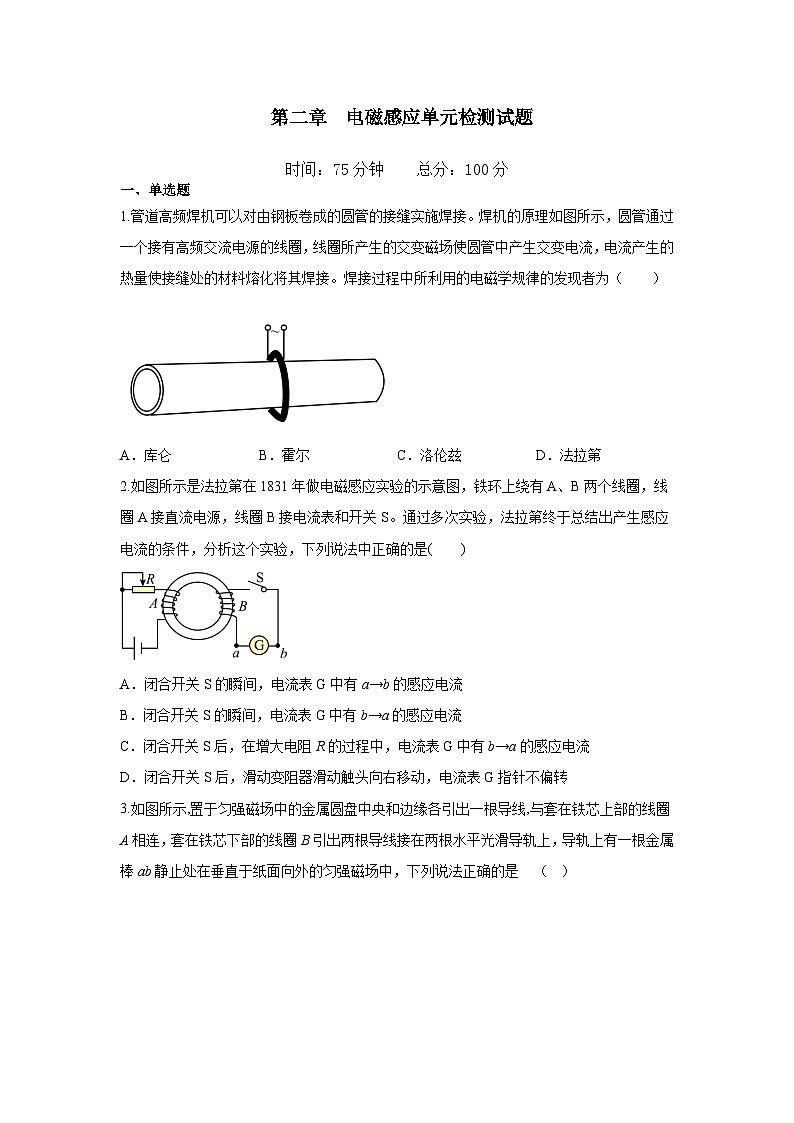

? 第二章 電磁感應單元檢測試題

時間：75分鐘 總分：100分
一、單選題
1.管道高頻焊機可以對由鋼板卷成的圓管的接縫實施焊接。焊機的原理如圖所示，圓管通過一個接有高頻交流電源的線圈，線圈所產生的交變磁場使圓管中產生交變電流，電流產生的熱量使接縫處的材料熔化將其焊接。焊接過程中所利用的電磁學規律的發現者為（　?。?br />
A．庫侖 B．霍爾 C．洛倫茲 D．法拉第
2.如圖所示是法拉第在1831年做電磁感應實驗的示意圖，鐵環上繞有A、B兩個線圈，線圈A接直流電源，線圈B接電流表和開關S。通過多次實驗，法拉第終于總結出產生感應電流的條件，分析這個實驗，下列說法中正確的是(　　)

A．閉合開關S的瞬間，電流表G中有a→b的感應電流
B．閉合開關S的瞬間，電流表G中有b→a的感應電流
C．閉合開關S后，在增大電阻R的過程中，電流表G中有b→a的感應電流
D．閉合開關S后，滑動變阻器滑動觸頭向右移動，電流表G指針不偏轉

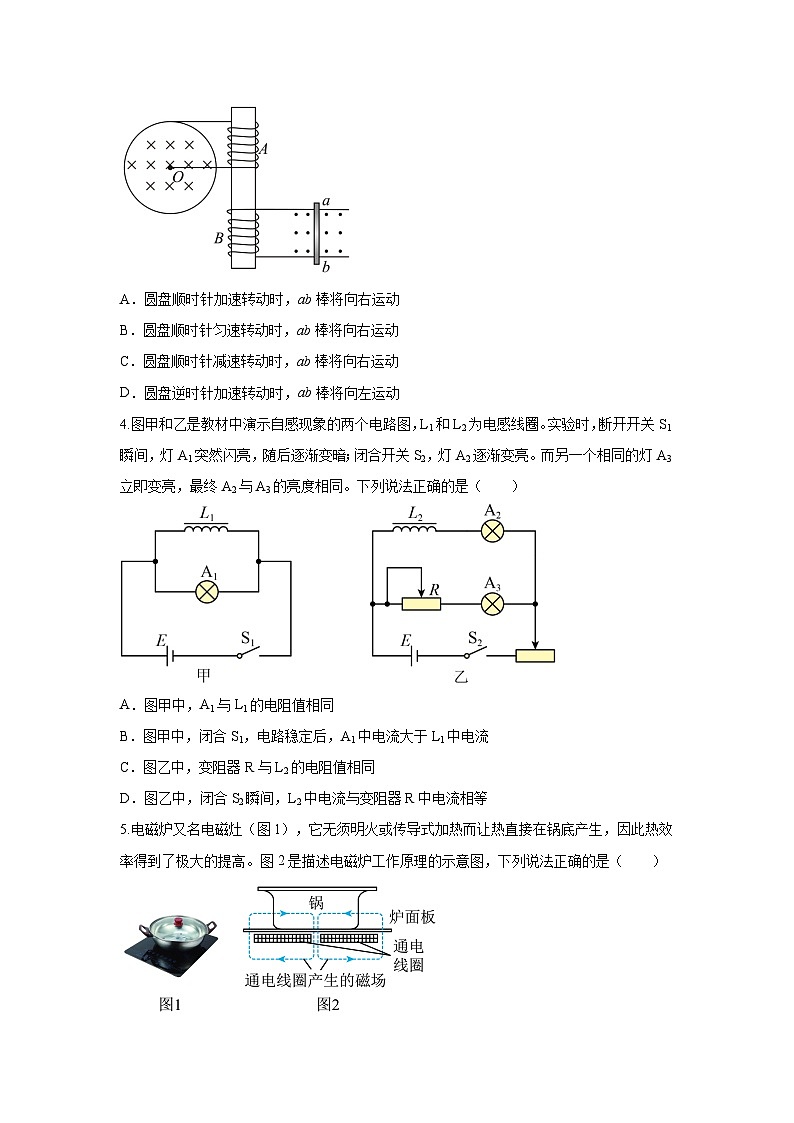

3.如圖所示,置于勻強磁場中的金屬圓盤中央和邊緣各引出一根導線,與套在鐵芯上部的線圈A相連，套在鐵芯下部的線圈B引出兩根導線接在兩根水平光滑導軌上，導軌上有一根金屬棒ab靜止處在垂直于紙面向外的勻強磁場中，下列說法正確的是????（???）

A．圓盤順時針加速轉動時，ab棒將向右運動
B．圓盤順時針勻速轉動時，ab棒將向右運動
C．圓盤順時針減速轉動時，ab棒將向右運動
D．圓盤逆時針加速轉動時，ab棒將向左運動
4.圖甲和乙是教材中演示自感現象的兩個電路圖，L1和L2為電感線圈。實驗時，斷開開關S1瞬間，燈A1突然閃亮，隨后逐漸變暗；閉合開關S2，燈A2逐漸變亮。而另一個相同的燈A3立即變亮，最終A2與A3的亮度相同。下列說法正確的是（　　）

A．圖甲中，A1與L1的電阻值相同
B．圖甲中，閉合S1，電路穩定后，A1中電流大于L1中電流
C．圖乙中，變阻器R與L2的電阻值相同
D．圖乙中，閉合S2瞬間，L2中電流與變阻器R中電流相等
5.電磁爐又名電磁灶（圖1），它無須明火或傳導式加熱而讓熱直接在鍋底產生，因此熱效率得到了極大的提高。圖2是描述電磁爐工作原理的示意圖，下列說法正確的是（　?。?br />
A．電磁爐通電線圈加直流電，電流越大，電磁爐加熱效果越好
B．電磁爐原理是通電線圈加交流電后，在鍋底產生渦流，進而發熱工作
C．在鍋和電磁爐中間放一絕緣物質，電磁爐不能起到加熱作用
D．電磁爐的鍋不能用陶瓷鍋或耐熱玻璃鍋，主要原因是這些材料的導熱性能較差

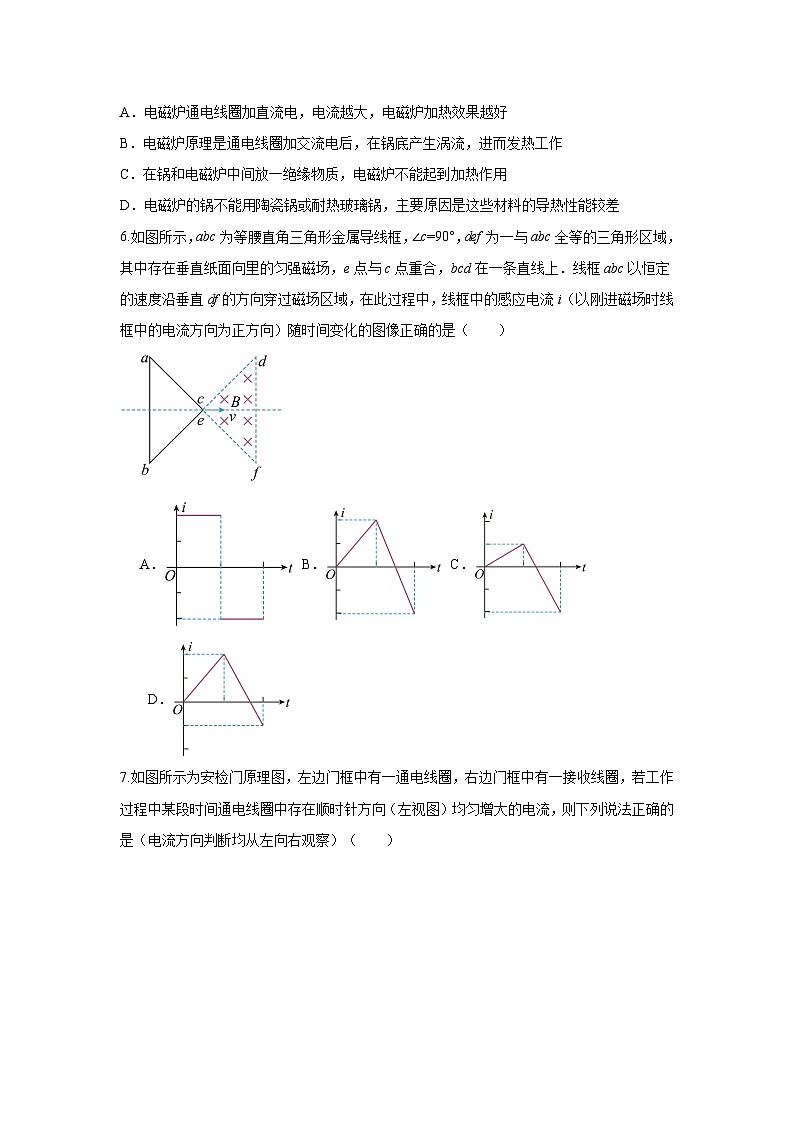

6.如圖所示，abc為等腰直角三角形金屬導線框，∠c=90°，def為一與abc全等的三角形區域，其中存在垂直紙面向里的勻強磁場，e點與c點重合，bcd在一條直線上．線框abc以恒定的速度沿垂直df的方向穿過磁場區域，在此過程中，線框中的感應電流i（以剛進磁場時線框中的電流方向?yàn)檎较颍╇S時間變化的圖像正確的是（　　）
??
A．??B．??C．??D．??
7.如圖所示為安檢門原理圖，左邊門框中有一通電線圈，右邊門框中有一接收線圈，若工作過程中某段時間通電線圈中存在順時針?lè)较颍ㄗ笠晥D）均勻增大的電流，則下列說法正確的是（電流方向判斷均從左向右觀察）（　?。?br />
A．無金屬片通過時，接收線圈中感應電流的方向?yàn)轫槙r(shí)針
B．無金屬片通過時，接收線圈中感應電流的大小不變
C．有金屬片通過時，按收線圈中感應電流的方向?yàn)轫槙r(shí)針
D．有金屬片通過時，接收線圈中感應電流會變大
二、多選題
8．某電磁彈射裝置的簡化模型如圖所示，線圈固定在水平放置的光滑絕緣桿上，將金屬環放在線圈左側。閉合開關時金屬環被彈射出去，若（　?。?br />
A．從右向左看，金屬環中感應電流沿逆時針?lè)较?br /> B．將電源正負極調換，閉合開關時金屬環將向右運動
C．將金屬環放置在線圈右側，閉合開關時金屬環將向右運動
D．金屬環不閉合，則閉合開關時金屬環不會產生感應電動勢
9．法拉第圓盤發電機的示意圖如圖所示。銅圓盤安裝在豎直的銅軸上，兩銅片P、Q分別于圓盤的邊緣和銅軸接觸，圓盤處于方向豎直向上的勻強磁場B中，圓盤旋轉時，關于流過電阻R的電流，下列說法正確的是（　?。?br />
A．若圓盤轉動的角速度恒定，則電流大小恒定
B．若從上往下看，圓盤順時針轉動，則電流沿a到b的方向流動
C．若圓盤轉動方向不變，角速度大小發生變化，則電流方向可能發生變化
D．若圓盤轉動的角速度變?yōu)樵瓉?lái)的2倍，則電流在R上的熱功率也變?yōu)樵瓉?lái)的2倍
10．如圖所示，在豎直面內有垂直于豎直面向外、磁感應強度大小為B的有界勻強磁場區域，磁場上下邊界相距H。邊長為l、電阻為R、質量為m的正方形導線框abcd從cd邊距離磁場上邊界l處由靜止下落，cd邊運動到磁場的下邊界，線框勻速穿出磁場．已知重力加速度為g，忽略空氣阻力．下列說法正確的是（　?。?br />
A．線框進入磁場的過程中產生的感應電流沿逆時針?lè)较?br /> B．線框ab邊離開磁場時，線框的速度大小為
C．線框進入磁場的過程中，通過線框?qū)Ь€橫截面的電荷量為
D．線框穿過整個磁場區域的過程中，線框產生的焦耳熱為mg(H＋l)
三、實驗題
11．在“探究感應電流的方向與哪些因素有關”的實驗。
(1)如圖甲所示，當磁鐵的N極向下運動時，發現電流表指針偏轉，若要探究線圈中產生感應電流的方向，必須知道___________。

①為弄清靈敏電流計指針擺動方向與電流方向的關系，可以使用一個已知正負極性的直流電源進行探究。某同學想到了多用電表內部某一擋含有直流電源，他應選用多用電表的_______擋（填“歐姆”“直流電流”“直流電壓”“交流電流”或“交流電壓”）對靈敏電流計進行測試。由實驗可知，當電流從正接線柱流入電流計時，指針向右擺動。
②如圖甲所示，實驗中該同學將條形磁鐵從線圈上方向下插入線圈過程中（線圈繞向如圖乙所示），電流計的指針向_______（填“左”或“右”）偏轉。
(2)已知線圈由a端開始繞至b端，當電流從電流計G左端流入時，指針向左偏轉，將磁鐵N極向下插入線圈，發現指針向左偏轉，俯視線圈，其繞向?yàn)開______（填“順時針”或“逆時針”）。
12.學習法拉第電磁感應定律后，為了定量驗證感應電動勢E與時間的關系，甲、乙兩位同學共同設計了圖示實驗裝置：線圈和電壓傳感器相連，線圈、光電門固定在長木板的軌道上，強磁鐵和擋光片固定在小車上。每當小車經過光電門時，光電門會記錄下?lián)豕鈺r(shí)間同時觸發電壓傳感器記錄下內線圈產生的感應電動勢E。利用彈簧將小車以不同的速度從軌道的右端彈出，就能得到一系列E和的實驗數據。

（1）關于實驗原理、過程和操作，下列說法正確的是 。
A．實驗中必須保持線圈、光電門的位置不變
B．實驗中軌道必須保持水平
C． 實驗中軌道必須光滑
D．實驗中每個擋光時間內線圈中磁通的變化量中可視為定值
（2）兩位同學用作圖法分析實驗數據，要通過線性圖像直觀反映感應電動勢E與時間的關系，可作出 （填“”或“”）圖線。
（3）若按（2）問中兩同學的方法處理數據，當僅增大線圈匝數后得到的圖線斜率會 （選填“增大”、“不變”、“減小”）。
四、計算題
13．如圖甲所示，半徑為r帶小缺口的剛性金屬圓環固定在豎直平面內，在圓環的缺口兩端用導線分別與兩塊水平放置的平行金屬板A、B連接，兩板間距為d、圓環所在區域有一變化的磁場垂直于圓環平面其變化規律如圖乙所示。在平行金屬板A、B之間有一帶電液滴處于靜止?fàn)顟B(tài)。重力加速度為g，圖中B0、t0為已知量。求：
（1）感應電動勢的大??；
（2）帶電液滴的比荷大小。

14．如圖所示，兩根足夠長的平行光滑金屬導軌、間距，其電阻不計，兩導軌及其構成的平面均與水平面成角，N、Q兩端接有的電阻。一金屬棒垂直導軌放置，兩端與導軌始終有良好接觸，已知的質量，電阻，整個裝置處在垂直于導軌平面向上的勻強磁場中，磁感應強度大小。在平行于導軌向上的拉力作用下，以初速度沿導軌向上開始運動，可達到最大速度。運動過程中拉力的功率恒定不變，重力加速度。
（1）求拉力的功率P；
（2）開始運動后，經速度達到，此過程中克服安培力做功，求該過程中沿導軌的位移大小x。


15．如圖所示，兩平行光滑金屬導軌由兩部分組成，左面部分水平，右面部分為半徑r＝0.5 m的豎直半圓，兩導軌間距離l＝0.3 m，導軌水平部分處于豎直向上、磁感應強度大小B＝1 T的勻強磁場中，兩導軌電阻不計.有兩根長度均為l的金屬棒ab、cd，均垂直導軌置于水平導軌上，金屬棒ab、cd的質量分別為m1＝0.2 kg、m2＝0.1 kg，電阻分別為R1＝0.1 Ω、R2＝0.2 Ω.現讓ab棒以v0＝10 m/s的初速度開始水平向右運動，cd棒進入圓軌道后，恰好能通過軌道最高點PP′，cd棒進入圓軌道前兩棒未相碰，重力加速度g＝10 m/s2，求：

(1)ab棒開始向右運動時cd棒的加速度a0；
(2)cd棒剛進入半圓軌道時ab棒的速度大小v1；
(3)cd棒進入半圓軌道前ab棒克服安培力做的功W.

















參考答案
1.D
【解析】由題意可知，圓管為金屬導體，導體內部自成閉合回路，且有電阻，當周?chē)木€圈中產生出交變磁場時，就會在導體內部感應出渦電流，電流通過電阻要發熱。該過程利用原理的是電磁感應現象，其發現者為法拉第。故選D。
2.C
【解析】A B．閉合開關S的瞬間，穿過線圈B的磁通量不變，電流表無電流，AB錯誤；
C．閉合開關S后，在增大電阻R的過程中，線圈A中電流減小，穿過線圈B的磁通量減小，根據楞次定律可知，電流表中的電流方向是b→a， C正確；
D．閉合開關S后，滑動變阻器滑動觸頭向右移動，電阻R減小，線圈A中電流增大，穿過線圈B的磁通量增大，根據楞次定律線圈B中有感應電流，可知電流表G指針偏轉。D錯誤。
故選C。
3.C
【解析】A．由右手定則可知，圓盤順時針加速轉動時，感應電流從圓心流向邊緣，線圈A中產生的磁場方向向下且磁場增強。由楞次定律可知，線圈B中的感應磁場方向向上，由右手螺旋定則可知，ab棒中感應電流方向由a→b。由左手定則可知，ab棒受的安培力方向向左，ab棒將向左運動。故A錯誤；
B．當圓盤順時針勻速轉動時，線圈A中產生恒定的電流，那么線圈B的磁通量不變，則ab棒沒有感應電流，則將不會運動，故B錯誤；
C．同A的分析可知，若圓盤順時針減速轉動時，則ab棒將向右運動，故C正確；
D．由右手定則可知，圓盤逆時針加速轉動時，感應電流從邊緣流向圓心，線圈A中產生的磁場方向向上且磁場增強。由楞次定律可知，線圈B中的感應磁場方向向下，由右手螺旋定則可知，ab棒中感應電流方向由b→a。由左手定則可知，ab棒受的安培力方向向右，ab棒將向右運動，故D錯誤。
故選C。
4.C
【解析】A．?dāng)嚅_(kāi)開關S1瞬間，線圈L1產生自感電動勢，阻礙電流的減小，通過L1的電流反向通過A1，燈A1突然閃亮，隨后逐漸變暗，說明IL1>IA1，即RL1
