2020貴州省黔東南州中考物理試卷

這是一份2020貴州省黔東南州中考物理試卷，共34頁。試卷主要包含了選擇題，填空題，作圖題，實驗探究題，簡答題，計算題等內容，歡迎下載使用。

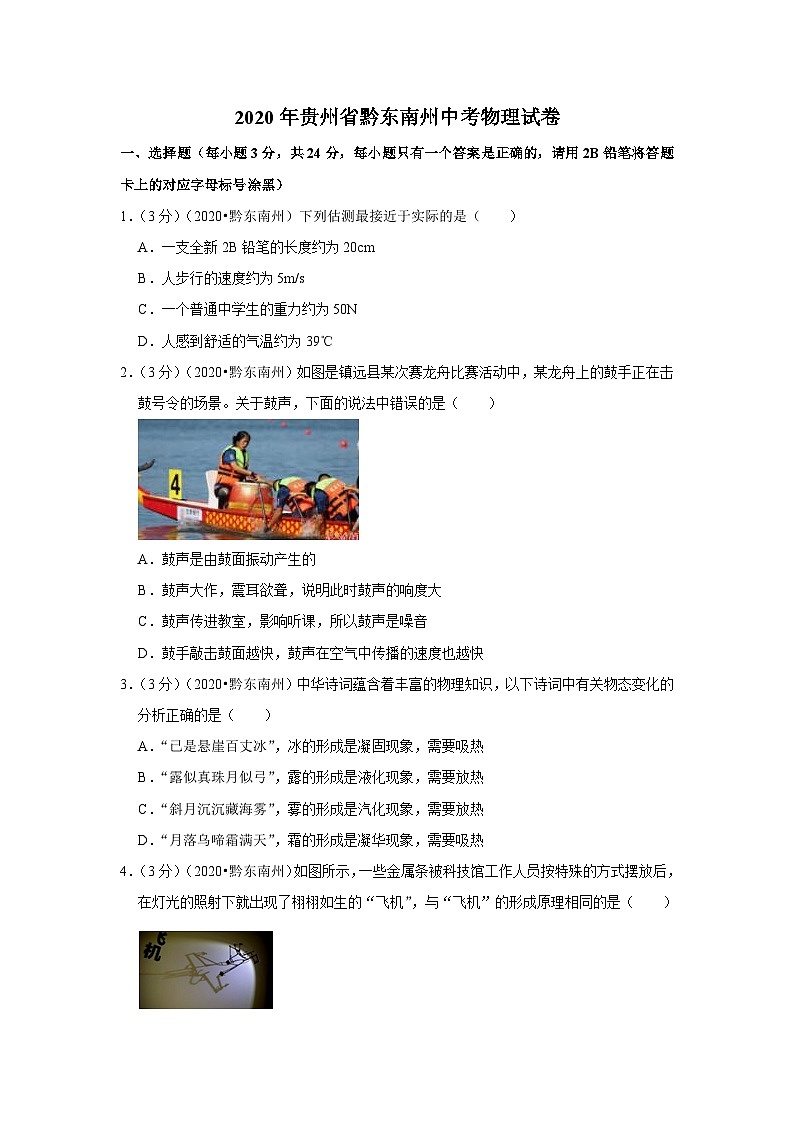

?2020年貴州省黔東南州中考物理試卷
一、選擇題（每小題3分，共24分，每小題只有一個答案是正確的，請用2B鉛筆將答題卡上的對應字母標號涂黑）
1．（3分）（2020?黔東南州）下列估測最接近于實際的是（　?。?br /> A．一支全新2B鉛筆的長度約為20cm
B．人步行的速度約為5m/s
C．一個普通中學生的重力約為50N
D．人感到舒適的氣溫約為39℃
2．（3分）（2020?黔東南州）如圖是鎮遠縣某次賽龍舟比賽活動中，某龍舟上的鼓手正在擊鼓號令的場景。關于鼓聲，下面的說法中錯誤的是（　?。?br />
A．鼓聲是由鼓面振動產生的
B．鼓聲大作，震耳欲聾，說明此時鼓聲的響度大
C．鼓聲傳進教室，影響聽課，所以鼓聲是噪音
D．鼓手敲擊鼓面越快，鼓聲在空氣中傳播的速度也越快
3．（3分）（2020?黔東南州）中華詩詞蘊含著豐富的物理知識，以下詩詞中有關物態變化的分析正確的是（　　）
A．“已是懸崖百丈冰”，冰的形成是凝固現象，需要吸熱
B．“露似真珠月似弓”，露的形成是液化現象，需要放熱
C．“斜月沉沉藏海霧”，霧的形成是汽化現象，需要放熱
D．“月落烏啼霜滿天”，霜的形成是凝華現象，需要吸熱
4．（3分）（2020?黔東南州）如圖所示，一些金屬條被科技館工作人員按特殊的方式擺放后，在燈光的照射下就出現了栩栩如生的“飛機”，與“飛機”的形成原理相同的是（　　）

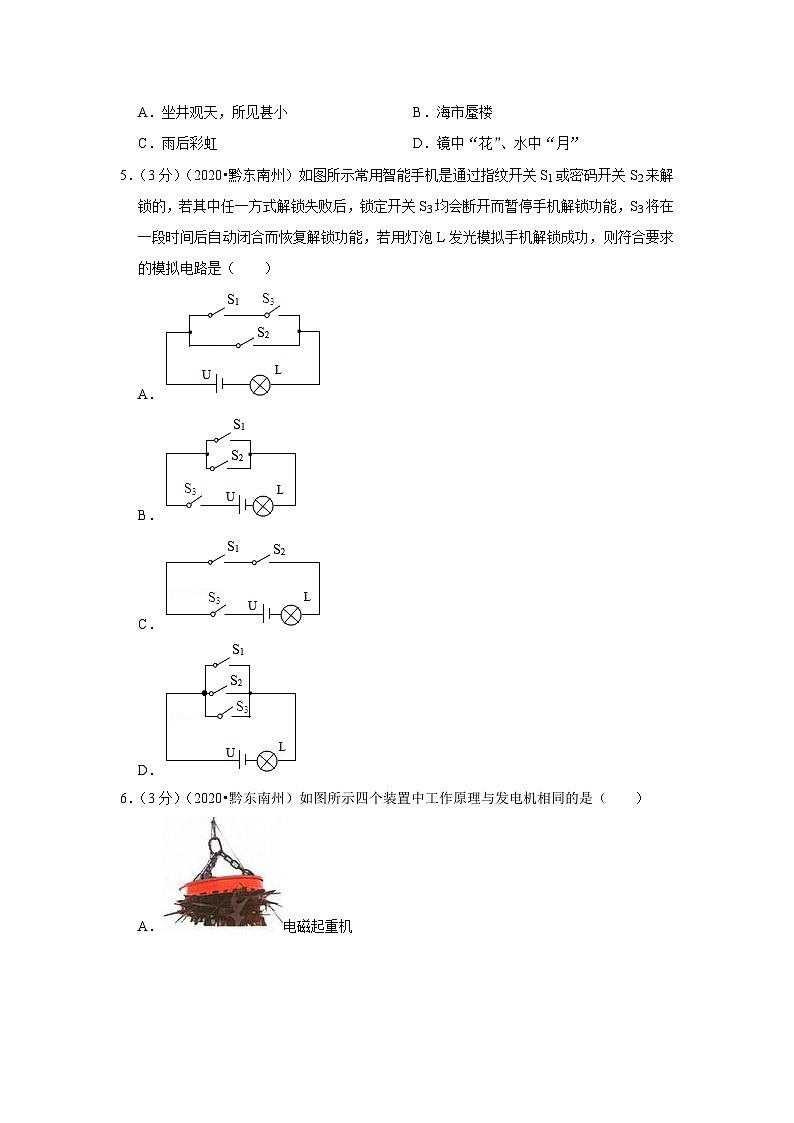

A．坐井觀天，所見甚小 B．海市蜃樓
C．雨后彩虹 D．鏡中“花”、水中“月”
5．（3分）（2020?黔東南州）如圖所示常用智能手機是通過指紋開關S1或密碼開關S2來解鎖的，若其中任一方式解鎖失敗后，鎖定開關S3均會斷開而暫停手機解鎖功能，S3將在一段時間后自動閉合而恢復解鎖功能，若用燈泡L發光模擬手機解鎖成功，則符合要求的模擬電路是（　?。?br /> A．
B．
C．
D．
6．（3分）（2020?黔東南州）如圖所示四個裝置中工作原理與發電機相同的是（　?。?br /> A．電磁起重機
B．揚聲器
C．話筒
D．司南
7．（3分）（2020?黔東南州）如圖所示是甲和乙兩種物質的質量與體積關系圖象，下列說法正確的是（　?。?br />
A．甲物質的密度隨體積增大而增大
B．當甲和乙兩物質的質量相同時，乙物質的體積較大
C．甲、乙兩種物質的密度之比是4：1
D．體積為5cm3的乙物質，質量為10g
8．（3分）（2020?黔東南州）如圖甲所示的電路中，R1為定值電阻，R2為滑動變阻器，電源電壓保持3V不變，閉合開關S后，滑片P從a端移動到b端，電流表示數I與電壓表示數U的變化關系如圖乙所示，下列說法不正確的是（　　）

A．定值電阻R1的阻值是5Ω
B．滑動變阻器的阻值范圍是0～10Ω
C．當滑片P移到b端時，電路消耗的總功率為1.8W
D．若滑動變阻器R2出現接觸不良時，電流表示數為0，電壓表示數為3V
二、填空題（每空1分，共14分．請將答案填入答題卡對應的位置上）
9．（2分）（2020?黔東南州）“低碳環保“是當今世界的主題，在煤、石油、太陽能中，有可能成為今后理想能源的是　 ??；手機是現代最常用的通信工具，手機之間是利用　 　傳遞信息的。
10．（2分）（2020?黔東南州）如圖所示，“殲31”是我國自主研發具有隱形功能的一種四代戰機。飛行時，以　 ?。ㄌ睢暗孛妗被颉帮w機”）為參照物，飛行員是靜止的；飛機能夠升空，是因為機翼上方的空氣流速比下方的　 ?。ㄌ睢翱臁被颉奥保?，從而產生了較大的升力。

11．（4分）（2020?黔東南州）浸沒在水中的長方體金屬塊，上、下表面受到水的壓力分別為2N、10N，該金屬塊受到的浮力為　 　N，金屬塊的體積為　 　m3．若上表面距離水面的深度為0.4m，現用3N的力把金屬塊提升0.1m，則此力對物體做的功為　 　J，此時金屬塊受到的浮力將　 ?。ㄟx填“變大”、“不變”或“變小”）（ρ水＝1.0×103kg/m3，g取10N/kg）。
12．（3分）（2020?黔東南州）電能表是測量　 　的儀表。小紅同學家中電能表月初和月底的讀數如圖所示，則這個月小紅家里用了　 　度電。小紅同學為了測一只正在工作的電飯鍋的實際電功率，她關閉了家中其它所有電器，此時她家標有“3000r/（kW?h）”字樣的電能表每分鐘轉過30圈，則這只電飯鍋工作時的實際功率為　 　W。

13．（3分）（2020?黔東南州）如圖是一種亮度可以調節的小臺燈，其電路如圖甲，電源電壓為24V，燈泡L的額定電壓為24V，通過燈泡L的電流跟其兩端電壓的關系如圖乙，當燈泡正常發光時，燈絲的電阻為　 　Ω．調節滑動變阻器R，使燈泡的實際功率為1.2W時，滑動變阻器R連入電路的阻值是　 　Ω．觀察圖象發現燈泡L的電阻是在增大的，這是因為　 　。

三、作圖題（每小題2分，共6分．請將答案填入答題卡對應的位置上）
14．（2分）（2020?黔東南州）如圖所示，一束光線從空氣射入水中，在空氣和水的分界面上同時發生反射和折射。請在圖中作出反射光線，并作出折射光線的大致方向。

15．（2分）（2020?黔東南州）如圖所示，用一根細繩將杠桿AOB在O點懸掛起來，B處掛一重物G，請你在杠桿上畫出最小的動力F1及動力臂L1，使杠桿在圖中位置平衡。

16．（2分）（2020?黔東南州）如圖所示已畫出永磁體與通電螺線管之間的磁感線分布情況中的一條，請標出：①磁感線的方向；②在括號中標出電源右側的極性（用“+”或“﹣”表示）。

四、實驗探究題（每空1分，共22分．請將答案填入答題卡對應的位置上）
17．（5分）（2020?黔東南州）如圖所示是探究“水的沸騰”的實驗裝置。當水溫上升到90℃時，每隔1min記錄一次溫度計的示數，直到水沸騰5min后停止記錄。

（1）圖甲中溫度計讀數是　 　℃，圖乙中，表示水在沸騰時的現象是其中的　 ?。ㄟx填“A”或“B”）。
（2）根據實驗數據，作出了水的溫度隨時間變化的圖象，如圖丙所示，由圖象可知，在當時條件下，水的沸點是　 　℃。
（3）水在沸騰過程中的特點　 　。
（4）水沸騰時，杯口附近出現大量“白氣”，“白氣”是水蒸氣遇冷　 　形成的。
18．（5分）（2020?黔東南州）如圖甲、乙、丙所示，小明利用小桌、海綿、砝碼等探究影響壓力作用效果的因素。

（1）本實驗是通過觀察　 　來比較壓力作用效果的。實驗中用到的研究方法有　 　和轉換法。
（2）通過比較圖甲、乙，說明　 　，壓力的作用效果越明顯。
（3）通過比較圖　 　（填序號），說明壓力一定時，受力面積越小，壓力的作用效果越明顯。
（4）將該小桌和砝碼放在如圖丁所示的木板上，則圖丙中海綿受到的壓強p和圖丁中木板受到的壓強p′的大小關系為p　 　p′（選填“＞”“＜”或“＝”）。
19．（6分）（2020?黔東南州）某課外興趣小組的同學對學校的自來水密度進行了測定：
（1）某同學將天平放在水平桌面上，游碼移到標尺左側的零刻度線，發現指針位置如圖甲所示，然后向　 　（選填“左”或“右”）調節　 　使指針指在分度盤中央。
（2）實驗正確操作，測出自來水和杯子總質量為114.8g，將部分水倒入量筒，如圖乙所示，測出量筒中水的體積為　 　cm3．測出剩余自來水和杯子的質量，如圖丙所示，為　 　g。
（3）根據上述實驗數據，計算出自來水的密度為　 　kg/m3。
（4）在向量筒倒入自來水時，如果不慎有水濺出。則測出的自來水密度會　 ?。ㄌ睢捌蟆薄捌　被颉安蛔儭保?。

20．（6分）（2020?黔東南州）某學習小組在“探究通電導體中的電流與電阻的關系”實驗中，連接了如圖甲所示的電路（電源電壓保持4.5V不變）。

（1）用筆畫線代替導線將圖甲實物電路連接完整。（要求：滑動變阻器的滑片P向左移動時，電路中電流變大；導線不得交叉）
（2）連接好電路，閉合開關，發現電壓表示數等于電源電壓，電流表有示數，移動滑片，電表示數不變，則故障為滑動變阻R′　 　。
（3）探究通電導體中的電流與電阻的關系實驗要在電壓一定時進行，圖乙是小組根據測得的實驗數據繪制的電流I隨電阻R變化的圖象。由圖象可知R兩端的電壓為　 　V；當R的電阻由5Ω更換為10Ω時，閉合開關后，為使R兩端的電壓　 ?。ㄟx填“改變”或“不變”），滑動變阻器的滑片應向　 ?。ㄟx填“左”或“右”）端滑動；若實驗中R的阻值分別是5Ω、10Ω、15Ω、20Ω、25Ω，為了保證完成實驗，則滑動變阻器的阻值至少是　 　Ω。
五、簡答題（共4分．請將答案填入答題卡對應的位置上）
21．（4分）（2020?黔東南州）2020年初新冠肺炎開始在全球蔓延。為了阻止新冠肺炎的蔓延，戴口罩、隔離、噴灑消毒液，都能有效的阻止其蔓延。3月16日九年級同學戴上口罩返校開學。當同學們進入教室，聞到了濃濃消毒液的氣味，戴眼鏡的同學的鏡片上有了霧氣。有的同學在手上、文具上噴灑酒精消毒，發現不一會酒精干了。手上噴灑酒精后有一點涼涼的感覺……．請你根據上面的描述和所學物理知識提出兩個相關問題并回答。
示例：
問題：鏡片上的霧氣是怎樣形成的？回答：呼出的水蒸氣液化形成的。
（1）問題：　 　；回答：　 　。
（2）問題：　 ??；回答：　 　。
六、計算題（第22題5分，第23題7分，第24題8分，共20分．請將解答過程及答案填入答題卡對應的位置上）
22．（5分）（2020?黔東南州）如圖所示的電路中電源電壓保持不變，R1＝R2＝R3＝20Ω，當S1、S2 都斷開，電流表示數是0.3A，求：
（1）電源電壓；
（2）S1、S2都閉合時，電流表示數是多少？

23．（7分）（2020?黔東南州）為減少新型冠狀病毒的滋生蔓延，武漢市城管部門在夜間對城區道路集中開展了霧炮車噴灑消毒作業（如圖所示）。某型號霧炮車空載時的質量為10t，它配備了一個體積為10m3的水箱，為了方便清洗，水箱底部有一個排水孔，排水孔蓋子面積約為100cm2。
（1）霧炮車勻速前進噴灑過程中，在2.4km的路段上用時20min，則霧炮車的速度是多少？
（2）消毒液噴灑完后空載勻速返回時，若霧炮車在水平地面上勻速行駛時受到的阻力為車重的0.05倍，則行駛2.4km的水平路面上，牽引力所做的功為多大？（g取10N/kg）
（3）當水箱中消毒液的深度為1m時，排水孔蓋子受到消毒液的壓力約為多大？（消毒液的密度為0.8×103kg/m3）。

24．（2020?黔東南州）小明媽媽為奶奶買了一個電熱足浴盆（如圖所示）內部由加熱系統和按摩系統兩部分組成。加熱系統的加熱電阻額定電壓為220V，額定功率605W．問：
（1）小明幫奶奶泡腳時，向足浴盆中加入6kg初溫為20℃的水，加熱系統的加熱電阻正常工作15min將水加熱到40℃，此加熱過程中水吸收的熱量是多少？[c水＝4.2×103J/（kg?℃）]
（2）加熱系統加熱時的熱效率是多少？（結果精確到0.1%）
（3）當小明家的實際電壓是200V時，加熱電阻工作的實際功率是多少？（加熱電阻阻值不隨溫度變化而變化）
（4）足浴盆按摩系統中的電動機工作電壓是12V（按摩系統將交流電壓轉換為12V），工作電流為4A，其電阻為0.5Ω，電動機工作中因發熱損失的功率是多少？


2020年貴州省黔東南州中考物理試卷
參考答案與試題解析
一、選擇題（每小題3分，共24分，每小題只有一個答案是正確的，請用2B鉛筆將答題卡上的對應字母標號涂黑）
1．（3分）（2020?黔東南州）下列估測最接近于實際的是（　?。?br /> A．一支全新2B鉛筆的長度約為20cm
B．人步行的速度約為5m/s
C．一個普通中學生的重力約為50N
D．人感到舒適的氣溫約為39℃
【分析】結合實際生活經驗和對常見物理量的了解，依次分析每個選項，找出與實際相符的。
【解答】解：A、全新2B鉛筆的長度約為20cm，故A接近實際；
B、人步行的速度約為1.2m/s，故B不符合實際；
C、一個普通中學生的質量約50kg，重力約500N，故C不符合實際；
D、人感到舒適的氣溫約為23℃，故D不符合實際。
故選：A。
【點評】對不同物理量的估測、估算，需要借助生活經驗，進行必要的計算或單位的換算。
2．（3分）（2020?黔東南州）如圖是鎮遠縣某次賽龍舟比賽活動中，某龍舟上的鼓手正在擊鼓號令的場景。關于鼓聲，下面的說法中錯誤的是（　　）

A．鼓聲是由鼓面振動產生的
B．鼓聲大作，震耳欲聾，說明此時鼓聲的響度大
C．鼓聲傳進教室，影響聽課，所以鼓聲是噪音
D．鼓手敲擊鼓面越快，鼓聲在空氣中傳播的速度也越快
【分析】（1）聲音由物體的振動產生；歌聲是由于聲帶振動產生。
（2）聲音的三個特征分別是：音調、響度、音色，是從不同角度描述聲音的，音調指聲音的高低，由振動頻率決定；響度指聲音的強弱或大小，與振幅和距離有關；音色是由發聲體本身決定的一個特性。
（3）從環境保護的角度講，凡是影響人們正常的休息、工作的聲音都屬于噪聲。
（4）聲音的傳播靠介質；固體、液體、氣體都可作為傳播聲音的介質，聲音在不同介質中的傳播速度不同。
【解答】解：A、物體的振動產生聲音，鼓聲是由鼓面振動產生的，故A說法正確。
B、鼓聲大作，震耳欲聾，說明此時鼓聲的響度大，故B說法正確。
C、從環境保護的角度講，凡是影響人們正常的休息、工作的聲音都屬于噪聲。鼓聲傳進教室，影響聽課，所以鼓聲是噪音。故C說法正確。
D、鼓手敲擊鼓面越快，只是鼓聲的節奏越快，但鼓聲在空氣中傳播的速度不變。故D說法錯誤。
故選：D。
【點評】深入理解聲音的產生條件、傳播條件，區分聲音的三個特征，是解答此題的關鍵。
3．（3分）（2020?黔東南州）中華詩詞蘊含著豐富的物理知識，以下詩詞中有關物態變化的分析正確的是（　?。?br /> A．“已是懸崖百丈冰”，冰的形成是凝固現象，需要吸熱
B．“露似真珠月似弓”，露的形成是液化現象，需要放熱
C．“斜月沉沉藏海霧”，霧的形成是汽化現象，需要放熱
D．“月落烏啼霜滿天”，霜的形成是凝華現象，需要吸熱
【分析】（1）物質由氣態直接變?yōu)楣虘B(tài)叫凝華，物質由固態直接變?yōu)闅鈶B(tài)叫升華；由氣態變?yōu)橐簯B(tài)叫液化，由液態變?yōu)闅鈶B(tài)叫汽化；由固態變?yōu)橐簯B(tài)叫熔化，由液態變?yōu)楣虘B(tài)叫凝固。
（2）六種物態變化過程中，都伴隨著吸熱或放熱；其中放出熱量的物態變化有：凝固、液化、凝華；吸熱的有：熔化、汽化、升華。
【解答】解：A、“已是懸崖百丈冰”，冰的形成是凝固現象，需要放熱，故A錯誤。
B、“露似真珠月似弓”，露的形成是水蒸氣的液化現象，需要放熱，故B正確。
C、“斜月沉沉藏海霧”，霧的形成是水蒸氣的液化現象，需要放熱，故C錯誤。
D、“月落烏啼霜滿天”，霜的形成是水蒸氣的凝華現象，需要放熱，故D錯誤。
故選：B。
【點評】分析生活中的熱現象屬于哪種物態變化，關鍵要看清物態變化前后，物質各處于什么狀態；另外對六種物態變化的吸熱和放熱情況也要有清晰的認識。
4．（3分）（2020?黔東南州）如圖所示，一些金屬條被科技館工作人員按特殊的方式擺放后，在燈光的照射下就出現了栩栩如生的“飛機”，與“飛機”的形成原理相同的是（　?。?br />
A．坐井觀天，所見甚小 B．海市蜃樓
C．雨后彩虹 D．鏡中“花”、水中“月”
【分析】光在自然界中存在三種光現象：
在日常生活中，激光準直、日月食、小孔成像和影子的形成等都表明光在同一種均勻介質中是沿直線傳播的；
當光照射到物體界面上時，有一部分光被反射回來發生反射現象；
當光從一種介質斜射入另一種介質時，傳播方向的會偏折，發生折射現象。
【解答】解：金屬條被科技館工作人員按特殊的方式擺放后，在燈光的照射下就出現了栩栩如生的“飛機”，其形成原理是光的直線傳播。
A、坐井觀天，所見甚小，是由光的直線傳播引起的，故A正確；
B、海市蜃樓是光經過不同密度的空氣層后發生折射，使遠處景物顯示在半空中或地面上的奇異幻景，屬于光的折射現象，故B錯誤；
C、雨后天空出現彩虹，是由于太陽光照到空氣中的小水滴上，被分解為絢麗的七色光，即光的色散，屬于光的折射，故C錯誤；
D、鏡中“花”、水中“月”均屬于平面鏡成像，其形成原理是光的反射，故D錯誤。
故選：A。
【點評】正確區分三種光現象（光的直線傳播、光的反射、光的折射）。一般來說：見到影子、日月食、小孔成像就聯系到光的直線傳播原理；見到鏡子、倒影、潛望鏡就聯系到光的反射原理；見到水中的物體，隔著玻璃或透鏡看物體就聯系到光的折射原理。
5．（3分）（2020?黔東南州）如圖所示常用智能手機是通過指紋開關S1或密碼開關S2來解鎖的，若其中任一方式解鎖失敗后，鎖定開關S3均會斷開而暫停手機解鎖功能，S3將在一段時間后自動閉合而恢復解鎖功能，若用燈泡L發光模擬手機解鎖成功，則符合要求的模擬電路是（　?。?br /> A．
B．
C．
D．
【分析】由題意可知，指紋開關S1或密碼開關S2均可以解鎖說明兩開關可以獨立工作、互不影響即為并聯，鎖定開關S3斷開時暫停手機解鎖功能，說明鎖定開關S3位于干路，然后與燈泡、電源組成電路，據此進行解答。
【解答】解：由題意可知，指紋開關S1或密碼開關S2均可以解鎖，鎖定開關S3斷開時暫停手機解鎖功能，
則指紋開關S1和密碼開關S2可以獨立工作、互不影響即為并聯，且鎖定開關S3位于干路，
然后與燈泡、電源組成電路，結合選項電路圖可知，選項B符合。
故選：B。
【點評】本題考查了串并聯電路的設計，根據題意得出三個開關的位置和連接方式是關鍵。
6．（3分）（2020?黔東南州）如圖所示四個裝置中工作原理與發電機相同的是（　?。?br /> A．電磁起重機
B．揚聲器
C．話筒
D．司南
【分析】發電機的工作原理是電磁感應現象，分析清楚圖示實驗原理，然后答題。
【解答】解：發電機的工作原理是電磁感應現象。
A、電磁起重機是利用電磁鐵工作的，其原理是電流的磁效應，故A不符合題意；
B、揚聲器把電信號轉化為聲信號，利用通電導體在磁場中受到力的作用的原理，故B不符合題意；
C、話筒是利用在閉合電路的一部分導體磁場中做切割磁感線運動而產生交變電流的原理（即電磁感應現象）制成的，故C符合題意；
D、司南是天然的磁體，由于受地磁場的影響，磁體具有指南北的性質，故D不符合題意。
故選：C。
【點評】本題涉及的內容有電流的磁效應、磁體的指向性、電動機的原理和發電機的原理，注意電流的磁效應、電磁感應以及通電導體在磁場中受力運動等原理的應用，平時多歸納。
7．（3分）（2020?黔東南州）如圖所示是甲和乙兩種物質的質量與體積關系圖象，下列說法正確的是（　?。?br />
A．甲物質的密度隨體積增大而增大
B．當甲和乙兩物質的質量相同時，乙物質的體積較大
C．甲、乙兩種物質的密度之比是4：1
D．體積為5cm3的乙物質，質量為10g
【分析】（1）密度是物質的一種特性，其大小與物體的質量和體積無關；
（2）分析圖象，得出相同質量的甲和乙兩種物質的體積大小關系；
（3）由圖象可知得出，當甲物質的質量為2g時的體積，利用密度公式求出甲的密度；當乙物質的質量為4g時的體積，利用密度公式求出乙的密度，進而求出甲、乙兩種物質的密度之比；再利用m＝ρV求乙物質的質量。
【解答】解：
A、密度是物質的一種特性，其大小與物體的質量和體積無關，故A錯；
B、由圖象可知，當甲和乙兩物質的質量相同時（如質量都為2g），乙物質的體積較小，故B錯；
CD、由圖象可知，當甲物質的質量m甲＝2g時，V甲＝4cm3，V乙＝2cm3，ρ甲＝＝＝0.5g/cm3；
當乙物質的質量m乙＝4g時，V乙＝2cm3，ρ乙＝＝＝2g/cm3，
所以甲、乙兩種物質的密度之比是1：4，故C錯；
體積為V乙′＝5cm3的乙物質的質量：m乙′＝ρ乙V乙′＝2g/cm3×5cm3＝10g，故C錯、D正確。
故選：D。
【點評】本題考查了密度公式的應用以及對密度特性的理解，分析圖象得出相關信息是關鍵。
8．（3分）（2020?黔東南州）如圖甲所示的電路中，R1為定值電阻，R2為滑動變阻器，電源電壓保持3V不變，閉合開關S后，滑片P從a端移動到b端，電流表示數I與電壓表示數U的變化關系如圖乙所示，下列說法不正確的是（　?。?br />
A．定值電阻R1的阻值是5Ω
B．滑動變阻器的阻值范圍是0～10Ω
C．當滑片P移到b端時，電路消耗的總功率為1.8W
D．若滑動變阻器R2出現接觸不良時，電流表示數為0，電壓表示數為3V
【分析】由圖甲可知，R1與R2串聯，電壓表測R2兩端的電壓，電流表測電路中的電流。
（1）當滑片位于a端時，接入電路中的電阻為0，電路中的電流最大，根據圖乙讀出電路中的電流，根據歐姆定律求出定值電阻R1的阻值；
（2）當滑片位于b端時，接入電路中的電阻最大，此時電路中的電流最小，電壓表的示數最大，根據圖乙讀出電表的示數，根據歐姆定律求出變阻器的最大阻值；
（3）當滑片P移到b端時，根據P＝UI求出電路消耗的總功率；
（4）若滑動變阻器R2出現接觸不良時，電路斷路，電路中無電流，此時電壓表串聯在電路中測電源兩端的電壓。
【解答】解：由圖甲可知，R1與R2串聯，電壓表測R2兩端的電壓，電流表測電路中的電流。
A．當滑片位于a端時，接入電路中的電阻為0，電路中的電流最大，由圖乙可知I1＝0.6A，
由I＝可得，定值電阻R1的阻值：R1＝＝＝5Ω，故A正確；
B．當滑片位于b端時，接入電路中的電阻最大，此時電路中的電流最小，電壓表的示數最大，
由圖乙可知I2＝0.2A，U2＝2V，則滑動變阻器的最大阻值：R2＝＝＝10Ω，即滑動變阻器的阻值范圍是0～10Ω，故B正確；
C．當滑片P移到b端時，電路消耗的總功率P＝UI2＝3V×0.2A＝0.6W，故C錯誤；
D．若滑動變阻器R2出現接觸不良時，電路斷路，電路中無電流，則電流表的示數為0，電壓表串聯在電路中測電源兩端的電壓，其示數為3V，故D正確。
故選：C。
【點評】本題考查了歐姆定律和電功率公式的應用，要知道滑動變阻器接入電路中的電阻最大時電路中的電流最小、滑動變阻器接入電路中的電阻最小時電路中的電流最大。
二、填空題（每空1分，共14分．請將答案填入答題卡對應的位置上）
9．（2分）（2020?黔東南州）“低碳環?！笆钱斀袷澜绲闹黝}，在煤、石油、太陽能中，有可能成為今后理想能源的是　太陽能??；手機是現代最常用的通信工具，手機之間是利用　電磁波　傳遞信息的。
【分析】（1）太陽能是一種新型的能源，取之不盡用之不竭，且無污染，是較為理想的能源；
（2）有線電話是靠電流來傳遞信息的，無線電廣播、電視、手機都是靠電磁波來傳遞信息的。
【解答】解：
（1）在煤、石油、太陽能這三種能源之中，太陽能因分布廣闊、獲取方便、清潔不會造成環境污染可能成為未來的理想能源；
（2）手機既是無線電發射臺又是無線電接收臺：在人講話的時候，它用電磁波把信息發射到空中，同時它又能在空中捕獲電磁波。
故答案為：太陽能；電磁波。
【點評】本題主要考查學生對太陽能優點和電磁波的應用的了解和掌握，是一道基礎題。
10．（2分）（2020?黔東南州）如圖所示，“殲31”是我國自主研發具有隱形功能的一種四代戰機。飛行時，以　飛機　（填“地面”或“飛機”）為參照物，飛行員是靜止的；飛機能夠升空，是因為機翼上方的空氣流速比下方的　快?。ㄌ睢翱臁被颉奥保?，從而產生了較大的升力。

【分析】（1）如果物體相對于參照物的位置不變，物體是靜止的，物體相對于參照物的位置不斷變化，物體是運動的；
（2）流體流速越大，流體壓強越小，流體流速越小，流體壓強越大。
【解答】解：（1）飛行員相對于飛機位置不變，則以飛機作為參照物，飛行員是靜止的；
（2）機翼上方的空氣流速比機翼下方的流速快，因此機翼上方氣體壓強小于機翼下方氣體壓強，從而產生了升力。
故答案為：飛機；快。
【點評】本題考查了參照物的選擇、流體流速與流體壓強的關系，難度不大，是一道基礎題。
11．（4分）（2020?黔東南州）浸沒在水中的長方體金屬塊，上、下表面受到水的壓力分別為2N、10N，該金屬塊受到的浮力為　8　N，金屬塊的體積為　8×10﹣4　m3．若上表面距離水面的深度為0.4m，現用3N的力把金屬塊提升0.1m，則此力對物體做的功為　0.3　J，此時金屬塊受到的浮力將　不變?。ㄟx填“變大”、“不變”或“變小”）（ρ水＝1.0×103kg/m3，g取10N/kg）。
【分析】（1）浮力產生的原因：物體上下表面所受液體的壓力之差，據此計算該金屬塊受到的浮力；
（2）金屬塊浸沒在水中，則金屬塊的體積等于排開水的體積；已知浮力大小，根據F浮＝ρ液gV排求出物體排開水的體積，可得到金屬塊的體積；
（3）根據W＝Fs計算該力對物體做的功；
（4）原來金屬塊的上表面距離水面的深度為0.4m，把金屬塊提升0.1m，金屬塊未露出水面，根據阿基米德原理判斷浮力的大小變化。
【解答】解：（1）由浮力的產生原因可知，該金屬塊受到的浮力為：
F?。紽下﹣F上＝10N﹣2N＝8N；
（2）金屬塊浸沒在水中，由阿基米德原理F浮＝ρ水gV排可得金屬塊的體積：
V金＝V排＝＝＝8×10﹣4m3；
（3）用3N的力把金屬塊提升0.1m，則此力對物體做的功：
W＝Fs＝3N×0.1m＝0.3J；
（4）原來金屬塊的上表面距離水面的深度為0.4m，把金屬塊提升0.1m，金屬塊未露出水面，其排開水的體積不變，根據公式F浮＝ρ水gV排可知，金屬塊受到的浮力大小不變。
故答案為：8；8×10﹣4；0.3；不變。
【點評】此題考查了浮力產生的原因、功的計算和阿基米德原理公式的靈活應用，理解浮力的產生原因和阿基米德原理是解題的關鍵。
12．（3分）（2020?黔東南州）電能表是測量　電功（消耗電能）　的儀表。小紅同學家中電能表月初和月底的讀數如圖所示，則這個月小紅家里用了　82　度電。小紅同學為了測一只正在工作的電飯鍋的實際電功率，她關閉了家中其它所有電器，此時她家標有“3000r/（kW?h）”字樣的電能表每分鐘轉過30圈，則這只電飯鍋工作時的實際功率為　600　W。

【分析】（1）電能表是測量家庭電路中電流做功（消耗電能）多少的儀器。
（2）電能表的讀數方法：（1）月末的減去月初的示數；（2）最后一位是小數；（3）單位kW?h；
（3）“3000R/kW?h”表示電路中每消耗1kW?h的電能，電能表的轉盤轉3000轉，據此求轉30轉消耗的電能，再根據P＝求出電功率。
【解答】解：
（1）電能表是測量電功（消耗電能）的儀表；
（2）這個月家里用電：1469.5kW?h﹣1387.5kW?h＝82kW?h＝82度；
（3）“3000R/kW?h”表示電路中每消耗1kW?h的電能，電能表的轉盤轉3000轉。
當轉盤轉動30轉時，消耗的電能：
W＝kW?h＝0.01kW?h，
這只電飯鍋工作時的實際功率：
P＝＝＝0.6kW＝600W。
故答案為：電功（消耗電能）；82；600。
【點評】本題考查學生對電能表銘牌上數據的理解情況，同時要求掌握電功率的計算方法。注意題目中的單位換算。
13．（3分）（2020?黔東南州）如圖是一種亮度可以調節的小臺燈，其電路如圖甲，電源電壓為24V，燈泡L的額定電壓為24V，通過燈泡L的電流跟其兩端電壓的關系如圖乙，當燈泡正常發光時，燈絲的電阻為　60　Ω．調節滑動變阻器R，使燈泡的實際功率為1.2W時，滑動變阻器R連入電路的阻值是　90　Ω．觀察圖象發現燈泡L的電阻是在增大的，這是因為　燈絲電阻隨溫度的升高而增大　。

【分析】（1）額定電壓下燈泡正常發光，根據圖乙讀出對應的電流，根據歐姆定律求出此時燈絲的電阻；
（2）由圖可知找出燈泡的實際功率為3.6W時燈泡兩端的電壓和電流，根據串聯電路的電壓特點求出滑動變阻器兩端的電壓，再根據串聯電路的電流特點和歐姆定律求出滑動變阻器R連入電路的阻值；
（3）燈絲的電阻與溫度有關。
【解答】解：
（1）燈泡兩端的電壓為24V時，燈泡正常發光，由圖乙可知此時通過燈泡的電流IL＝0.4A，
根據歐姆定律可得，此時燈絲的電阻：RL＝＝＝60Ω；
（2）由圖乙可知，當燈泡兩端的電壓為6V，通過的電流為0.2A時，燈泡的實際功率為1.2W，
因串聯電路中總電壓等于各分電壓之和，
所以，燈泡的實際功率為1.2W時，滑動變阻器兩端的電壓U滑＝U﹣UL′＝24V﹣6V＝18V，
串聯電路中各處的電流相等，由歐姆定律可得，滑動變阻器R連入電路的阻值：
R滑＝＝＝90Ω。
（3）在材料、長度和橫截面積一定時，燈絲電阻還與溫度有關，并且燈絲電阻隨溫度的升高而增大。
故答案為：60；90；燈絲電阻隨溫度的升高而增大。
【點評】本題考查了串聯電路的特點和歐姆定律的應用，關鍵是根據圖乙得出燈泡實際功率為1.2W時燈泡兩端的電壓和通過的電流。
三、作圖題（每小題2分，共6分．請將答案填入答題卡對應的位置上）
14．（2分）（2020?黔東南州）如圖所示，一束光線從空氣射入水中，在空氣和水的分界面上同時發生反射和折射。請在圖中作出反射光線，并作出折射光線的大致方向。

【分析】先過入射點作出法線，然后根據入射光線、反射光線以及法線在同一平面內，并且反射角等于入射角，畫出反射光線；根據入射光線、折射光線以及法線在同一平面內，折射角小于入射角，確定折射光線的方向。
【解答】解：過入射點O作垂直于界面的法線，根據反射角等于入射角，在法線右側空氣中畫出反射光線；
根據折射角小于入射角，在法線右側水中畫出折射光線。如圖所示：

【點評】本題主要考查反射定律和折射定律的應用情況，注意真實光線為實線，法線為虛線；是一道基礎題。
15．（2分）（2020?黔東南州）如圖所示，用一根細繩將杠桿AOB在O點懸掛起來，B處掛一重物G，請你在杠桿上畫出最小的動力F1及動力臂L1，使杠桿在圖中位置平衡。

【分析】根據杠桿平衡的條件，F(xiàn)1×L1＝F2×L2，在杠桿阻力、阻力臂一定的情況下，要使所用的動力最小，必須使動力臂最長。因此先確定最長的力臂，即離支點最遠的點；然后過動力作用點做垂直于杠桿的作用力即可。
【解答】解：
根據杠桿平衡的條件F1×L1＝F2×L2可知，在阻力、阻力臂一定的情況下，要使所用的動力最小，必須使動力臂最長；
由圖知，B點離支點最遠，故最長的動力臂為OB；過B點作垂直于OB的作用力F1，為使杠桿平衡，動力的方向應垂直于OB向上；如圖所示：

【點評】由杠桿的平衡條件，杠桿中最小作用力問題，可以轉化為最大力臂問題，解題的關鍵是找出最長的力臂。
16．（2分）（2020?黔東南州）如圖所示已畫出永磁體與通電螺線管之間的磁感線分布情況中的一條，請標出：①磁感線的方向；②在括號中標出電源右側的極性（用“+”或“﹣”表示）。

【分析】磁感線是從磁體的N極出來，回到磁體的S極的；根據螺線管的極性，利用安培定值判定螺線管中電流的方向，從而標出正負極。
【解答】解：由圖可知，永磁體的右端為S極，在磁體外部，磁感線是從磁體的N極出來，回到磁體的S極的，所以螺線管的左端為N極，右端為S極，根據安培定則可知，螺線管中電流的方向是向上的，所以電源的右端為正極，如圖所示：

【點評】本題主要考查安培定則、磁感線的特點，作圖時要注意作圖方法及畫圖的要求。
四、實驗探究題（每空1分，共22分．請將答案填入答題卡對應的位置上）
17．（5分）（2020?黔東南州）如圖所示是探究“水的沸騰”的實驗裝置。當水溫上升到90℃時，每隔1min記錄一次溫度計的示數，直到水沸騰5min后停止記錄。

（1）圖甲中溫度計讀數是　96　℃，圖乙中，表示水在沸騰時的現象是其中的　B?。ㄟx填“A”或“B”）。
（2）根據實驗數據，作出了水的溫度隨時間變化的圖象，如圖丙所示，由圖象可知，在當時條件下，水的沸點是　98　℃。
（3）水在沸騰過程中的特點　吸收熱量，溫度保持不變　。
（4）水沸騰時，杯口附近出現大量“白氣”，“白氣”是水蒸氣遇冷　液化　形成的。
【分析】（1）在進行溫度計的讀數時，先明確分度值，再根據液面位置讀數；
水在沸騰過程中生成大量的氣泡，氣泡在上升過程中體積逐漸增大，達到水面處破裂；
（2）（3）水在沸騰過程中的特點：吸熱，但溫度保持不變；
（4）白氣是由小水珠組成的，是由于水蒸氣液化形成的。
【解答】解：（1）由圖甲知，溫度計的分度值為1℃，其示數為96℃；
由圖乙知，A中氣泡在上升過程中體積逐漸減小，是沸騰前的現象；B中氣泡在上升過程中逐漸增大，是沸騰時的現象；
（2）由圖A知，水在沸騰過程中溫度保持98℃不變，所以水的沸點為98℃；
（3）水在沸騰過程中，需要吸收熱量，但溫度保持不變；
（4）杯口附近出現大量的“白氣”是由水蒸氣遇冷液化形成的小水珠組成的。
故答案為：
（1）96；B；（2）98；（3）吸收熱量，溫度保持不變；（4）液化。
【點評】此題是探究“水的沸騰”的實驗，考查了溫度計的讀數及水沸騰過程中的特點，同時考查沸騰圖象的分析，能根據水的沸騰特點判斷沸點及質量的變化，是解決此題的關鍵。
18．（5分）（2020?黔東南州）如圖甲、乙、丙所示，小明利用小桌、海綿、砝碼等探究影響壓力作用效果的因素。

（1）本實驗是通過觀察　海綿的凹陷程度　來比較壓力作用效果的。實驗中用到的研究方法有　控制變量法　和轉換法。
（2）通過比較圖甲、乙，說明　受力面積一定時，壓力越大　，壓力的作用效果越明顯。
（3）通過比較圖　乙、丙?。ㄌ钚蛱枺f明壓力一定時，受力面積越小，壓力的作用效果越明顯。
（4）將該小桌和砝碼放在如圖丁所示的木板上，則圖丙中海綿受到的壓強p和圖丁中木板受到的壓強p′的大小關系為p?。健′（選填“＞”“＜”或“＝”）。
【分析】（1）（2）（3）本實驗通過海綿的凹陷程度來反映壓力的作用效果，采用了轉換法；
壓力的作用效果與壓力的大小和受力面積的大小有關，實驗時應采用控制變量法，即探究壓力的作用效果與壓力大小的關系時應控制受力面積的大小不變，探究壓力的作用效果與受力面積的關系時應控制壓力的大小不變，據此分析回答；
（4）因圖丙中和圖丁中受壓材料不同，故不能根據受壓材料的凹陷程度來反映壓力的作用效果，應據據p＝分析。
【解答】解：
（1）根據轉換法，本實驗是通過觀察海綿的凹陷程度來比較壓力作用效果的；實驗中用到的研究方法有控制變量法和轉換法；
（2）通過比較圖甲、乙知，受力面積一定，乙中壓力大，海綿的凹陷程度大，這說明受力面積一定時，壓力越大，壓力的作用效果越明顯；
（3）探究壓力的作用效果與受力面積時，應控制壓力的大小不變，而受力面積不同，故應該比較圖乙、丙，且可以得出結論：壓力一定時，受力面積越小，壓力的作用效果越明顯。
（4）將該小桌和砝碼放在如圖丁所示的木板上，與圖丙相比，因壓力大小和受力面積都相同，則根據p＝可知，圖丙中海綿受到的壓強p和圖丁中木板受到的壓強p′的大小關系為p＝p′；
故答案為：（1）海綿的凹陷程度；控制變量法；（2）受力面積一定時，壓力越大；（3）乙、丙；（4）＝。
【點評】本題探究“壓力的作用效果跟什么因素有關”的實驗，主要考查控制變量法及轉換法的應用及p＝的運用，體現了對過程和方法的考查。
19．（6分）（2020?黔東南州）某課外興趣小組的同學對學校的自來水密度進行了測定：
（1）某同學將天平放在水平桌面上，游碼移到標尺左側的零刻度線，發現指針位置如圖甲所示，然后向　右?。ㄟx填“左”或“右”）調節　平衡螺母　使指針指在分度盤中央。
（2）實驗正確操作，測出自來水和杯子總質量為114.8g，將部分水倒入量筒，如圖乙所示，測出量筒中水的體積為　40　cm3．測出剩余自來水和杯子的質量，如圖丙所示，為　54.2　g。
（3）根據上述實驗數據，計算出自來水的密度為　1.515×103　kg/m3。
（4）在向量筒倒入自來水時，如果不慎有水濺出。則測出的自來水密度會　偏大?。ㄌ睢捌蟆薄捌　被颉安蛔儭保?br />
【分析】（1）正確使用天平：把天平放在水平臺上，把游碼撥到零刻度，調節天平的橫梁平衡，在調節時，左偏右調，右偏左調；
（2）根據圖甲讀出水的體積；根據圖乙讀出剩余自來水和杯子的總質量；
（3）計算出量筒中自來水的質量，根據ρ＝計算出自來水的密度；
（4）如量筒內有水濺出，則所測水的體積會偏小，從而可得出密度的大小偏差。
【解答】解：（1）放在水平桌面上的托盤天平調節平衡時，發現游碼放在標尺的零刻線處，指針指在分度盤中央的左側（如圖甲所示），說明天平左側沉，應將橫梁右端的平衡螺母向右移，使指針指在分度盤中央。
（2）由圖乙知，量筒中水的體積：V＝40mL＝40cm3；
由圖丙知，標尺的分度值為0.2g，剩余水和燒杯的總質量：m＝20g+20g+10g+4.2g＝54.2g；
（3）量筒中自來水的質量m＝114.8g﹣54.2g＝60.6g；
自來水的密度ρ＝＝＝1.515g/cm3＝1.515×103kg/m3。
（4）在向量筒倒入自來水時，如果不慎有濺出，則所測自來水的體積偏小，由ρ＝，測出自來水的密度會偏大。
故答案為：（1）右；平衡螺母；（2）60；54.2；（3）1.515×103；（4）偏大。
【點評】本題主要是有關液體密度的測量，主要考查了天平、量筒的使用讀數及液體密度的測量方法和密度計算，并能夠根據測量狀態分析測量誤差。
20．（6分）（2020?黔東南州）某學習小組在“探究通電導體中的電流與電阻的關系”實驗中，連接了如圖甲所示的電路（電源電壓保持4.5V不變）。

（1）用筆畫線代替導線將圖甲實物電路連接完整。（要求：滑動變阻器的滑片P向左移動時，電路中電流變大；導線不得交叉）
（2）連接好電路，閉合開關，發現電壓表示數等于電源電壓，電流表有示數，移動滑片，電表示數不變，則故障為滑動變阻R′　短路　。
（3）探究通電導體中的電流與電阻的關系實驗要在電壓一定時進行，圖乙是小組根據測得的實驗數據繪制的電流I隨電阻R變化的圖象。由圖象可知R兩端的電壓為　3　V；當R的電阻由5Ω更換為10Ω時，閉合開關后，為使R兩端的電壓　不變?。ㄟx填“改變”或“不變”），滑動變阻器的滑片應向　右?。ㄟx填“左”或“右”）端滑動；若實驗中R的阻值分別是5Ω、10Ω、15Ω、20Ω、25Ω，為了保證完成實驗，則滑動變阻器的阻值至少是　12.5　Ω。
【分析】（1）根據滑動變阻器的滑片P向左移動時，電路中電流變大確定變阻器左下接線柱連入電路中；
（2）連接好電路，閉合開關，發現電壓表示數等于電源電壓，則變阻器的電壓為0，電流表有示數，電路為通路是，移動滑片，電表示數不變，變阻器沒有變阻作用，據此分析；
（3）由圖乙知求出電阻兩端的電壓；
根據控制變量法，研究電流與電阻的關系時，需控制定值電阻的電壓相同，當換上大電阻時，根據分壓原理確定電壓表示數的變化，由串聯電路電壓的規律結合分壓原理確定滑片移動的方向；
探究電流與電阻的關系，應保持電阻兩端的電壓不變；根據串聯電路電壓的規律求出變阻器分得的電壓，根據分壓原理，求出當接入25Ω電阻時變阻器連入電路中的電阻。
【解答】解：（1）滑動變阻器的滑片P向左移動時，電路中電流變大，即電阻變小，故變阻器左下接線柱連入電路中，如下所示：

（2）連接好電路，閉合開關，發現電壓表示數等于電源電壓，則變阻器的電壓為0，電流表有示數，移動滑片，電表示數不變，說明變阻器沒有變阻作用，則故障為滑動變阻R′短路；
（3）由圖乙知，電阻兩端的電壓始終保持：
UV＝IR＝0.3A×10Ω＝﹣﹣﹣﹣﹣＝0.6A×5Ω＝3V，即R兩端的電壓為3V；
根據串聯分壓原理可知，將定值電阻由5Ω改接成10Ω的電阻，電阻增大，其分得的電壓增大；
探究電流與電阻的實驗中應控制電壓不變，即應保持電阻兩端的電壓不變，根據串聯電路電壓的規律可知應增大滑動變阻器分得的電壓，由分壓原理，應增大滑動變阻器連入電路中的電阻，所以滑片應向右端移動，使電壓表的示數為3V；
根據串聯電路電壓的規律，變阻器分得的電壓：
U滑＝U﹣UV＝4.5V﹣3V＝1.5V，
變阻器分得的電壓為電壓表示數的0.5倍，根據分壓原理，當接入25Ω電阻時，變阻器連入電路中的電阻為：
R滑＝0.5×25Ω＝12.5Ω，故為了完成整個實驗，應該選取最大阻值至少12.5Ω的滑動變阻器。
故答案為：（1）如上所示；（2）短路；（3）3；不變；右；12.5。
【點評】本題“探究通電導體中的電流與電阻的關系”實驗，考查電路連接、故障分析、控制變量法、操作過程及對器材的要求，為中考的熱點問題。
五、簡答題（共4分．請將答案填入答題卡對應的位置上）
21．（4分）（2020?黔東南州）2020年初新冠肺炎開始在全球蔓延。為了阻止新冠肺炎的蔓延，戴口罩、隔離、噴灑消毒液，都能有效的阻止其蔓延。3月16日九年級同學戴上口罩返校開學。當同學們進入教室，聞到了濃濃消毒液的氣味，戴眼鏡的同學的鏡片上有了霧氣。有的同學在手上、文具上噴灑酒精消毒，發現不一會酒精干了。手上噴灑酒精后有一點涼涼的感覺……．請你根據上面的描述和所學物理知識提出兩個相關問題并回答。
示例：
問題：鏡片上的霧氣是怎樣形成的？回答：呼出的水蒸氣液化形成的。
（1）問題：　手上噴灑酒精后，為什么有一點涼涼的感覺？　；回答：　酒精汽化吸熱，使手的溫度降低　。
（2）問題：　為什么進入教室后，聞到了濃濃消毒液的氣味？??；回答：　酒精分子在不停地做無規則運動，進入鼻孔　。
【分析】（1）物質由液態變?yōu)闅鈶B(tài)叫汽化，汽化吸熱；
（2）構成物質的分子總在不停地做無規則運動，屬于擴散現象。
【解答】答：（1）手上噴灑酒精后，為什么有一點涼涼的感覺？回答：酒精汽化吸熱，使手的溫度降低。
（2）為什么進入教室后，聞到了濃濃消毒液的氣味？回答：酒精分子在不停地做無規則運動，進入鼻孔產生嗅覺。
【點評】理解汽化現象和汽化的特點、分子的無規則運動，可解答此題，屬于開放題，合理即可。
六、計算題（第22題5分，第23題7分，第24題8分，共20分．請將解答過程及答案填入答題卡對應的位置上）
22．（5分）（2020?黔東南州）如圖所示的電路中電源電壓保持不變，R1＝R2＝R3＝20Ω，當S1、S2 都斷開，電流表示數是0.3A，求：
（1）電源電壓；
（2）S1、S2都閉合時，電流表示數是多少？

【分析】（1）當S1、S2都斷開時，R1與R2串聯，電流表測電路中的電流，根據電阻的串聯和歐姆定律求出電源的電壓；
（2）當S1、S2都閉合時，R1與R3并聯，電流表測干路電流，根據電阻的并聯求出電路中的總電阻，利用歐姆定律求出電流表示數。
【解答】解：
（1）當S1、S2都斷開時，R1與R2串聯，電流表測電路中的電流，
因串聯電路中總電阻等于各分電阻之和，
所以，由I＝可得，電源的電壓：
U＝I（R1+R2）＝0.3A×（20Ω+20Ω）＝12V；
（2）當S1、S2都閉合時，R1與R3并聯，電流表測干路電流，
因并聯電路中總電阻的倒數等于各分電阻倒數之和，
所以，電路中的總電阻：
R＝＝＝10Ω，
則干路電流表的示數：
I′＝＝＝1.2A。
答：（1）電源電壓為12V；
（2）S1、S2都閉合時，電流表示數是1.2A。
【點評】本題考查了串并聯電路的特點和歐姆定律的應用，分清開關閉合、斷開時電路的連接方式是關鍵。
23．（7分）（2020?黔東南州）為減少新型冠狀病毒的滋生蔓延，武漢市城管部門在夜間對城區道路集中開展了霧炮車噴灑消毒作業（如圖所示）。某型號霧炮車空載時的質量為10t，它配備了一個體積為10m3的水箱，為了方便清洗，水箱底部有一個排水孔，排水孔蓋子面積約為100cm2。
（1）霧炮車勻速前進噴灑過程中，在2.4km的路段上用時20min，則霧炮車的速度是多少？
（2）消毒液噴灑完后空載勻速返回時，若霧炮車在水平地面上勻速行駛時受到的阻力為車重的0.05倍，則行駛2.4km的水平路面上，牽引力所做的功為多大？（g取10N/kg）
（3）當水箱中消毒液的深度為1m時，排水孔蓋子受到消毒液的壓力約為多大？（消毒液的密度為0.8×103kg/m3）。

【分析】（1）已知在2.4km的路段上用時20min，利用速度公式求解；
（2）利用G＝mg可求得霧炮車空載時的重力，然后可求得阻力，因為運動行駛，牽引力F＝f，由W＝Fs可求得牽引力所做的功；
（3）由p＝ρgh可求得排水孔蓋子受到消毒液的壓強，利用F＝pS可求得排水孔蓋子受到消毒液的壓力。
【解答】解：
（1）霧炮車的速度：v＝＝＝7.2km/h；
（2）霧炮車空載時的重力：G＝mg＝10×103kg×10N/kg＝1×105N，
勻速行駛時受到的阻力：f＝0.05G＝0.05×1×105N＝5000N，
因為運動行駛，所以霧炮車受到的牽引力：F＝f＝5000N，
牽引力所做的功：W＝Fs＝5000N×2.4×103m＝1.2×107J；
（3）排水孔蓋子受到消毒液的壓強：p＝ρgh＝0.8×103kg/m3×10N/kg×1m＝8×103Pa，
由p＝可得，排水孔蓋子受到消毒液的壓力：F＝pS＝8×103Pa×1×10﹣2m2＝80N。
答：（1）霧炮車的速度是7.2km/h；
（2）牽引力所做的功為1.2×107J；
（3）排水孔蓋子受到消毒液的壓力為80N。
【點評】此題考查了重力、壓強、液體壓強、速度的計算等，是一道綜合性較強的題目。
24．（2020?黔東南州）小明媽媽為奶奶買了一個電熱足浴盆（如圖所示）內部由加熱系統和按摩系統兩部分組成。加熱系統的加熱電阻額定電壓為220V，額定功率605W．問：
（1）小明幫奶奶泡腳時，向足浴盆中加入6kg初溫為20℃的水，加熱系統的加熱電阻正常工作15min將水加熱到40℃，此加熱過程中水吸收的熱量是多少？[c水＝4.2×103J/（kg?℃）]
（2）加熱系統加熱時的熱效率是多少？（結果精確到0.1%）
（3）當小明家的實際電壓是200V時，加熱電阻工作的實際功率是多少？（加熱電阻阻值不隨溫度變化而變化）
（4）足浴盆按摩系統中的電動機工作電壓是12V（按摩系統將交流電壓轉換為12V），工作電流為4A，其電阻為0.5Ω，電動機工作中因發熱損失的功率是多少？

【分析】（1）知道水的比熱容、水的質量，初溫和末溫，利用吸熱公式Q吸＝cm（t﹣t0）求水吸收的熱量；
（2）根據W＝Pt求出足浴盆消耗的電能，根據η＝×100%算出加熱系統加熱時的熱效率；
（3）先根據P＝的變形公式求出加熱電阻的阻值，然后再根據P＝求出加熱電阻工作的實際功率；
（4）根據P損＝I2R′求出電動機工作中因發熱損失的功率。
【解答】解：（1）水吸收的熱量：
Q吸＝c水m（t﹣t0）＝4.2×103J/（kg?℃）×6kg×（40℃﹣20℃）＝5.04×105J；
（2）加熱時間t′＝15min＝900s，
足浴盆加熱時消耗的電能：
W＝P額t′＝605W×900s＝5.445×105J；
熱系統加熱時的熱效率為：
η＝×100%＝×100%≈92.6%；
（3）由P＝得，加熱電阻的阻值：
R＝＝＝80Ω，
當小明家的實際電壓是200V時，加熱電阻工作的實際功率：
P實＝＝＝500W；
（4）電動機工作中因發熱損失的功率：
P損＝I2R′＝（4A）2×0.5Ω＝8W。
答：（1）此加熱過程中水吸收的熱量是5.04×105J；
（2）加熱系統加熱時的熱效率是92.6%；
（3）當小明家的實際電壓是200V時，加熱電阻工作的實際功率是500W；
（4）電動機工作中因發熱損失的功率是8W。
【點評】本題考查了電功與熱量的綜合計算，涉及到吸熱公式、電功公式和電功率公式以及效率公式的應用，熟練應用相關公式即可正確解題，關鍵要注意電動機正常工作時的功率不等于發熱功率。
聲明：試題解析著作權屬菁優網所有，未經書面同意，不得復制發布
日期：2020/7/16 9:42:34；用戶：時代卓錦初物；郵箱：sdzjwl@xyh.com；學號：37287011
