三、磁場對電流的作用 電動機
①把一個磁鐵靠近正在發光的燈泡的燈絲，看看會發生什么現象？
想一想，這是為什么呢？
生活、生產中、科學技術中都離不開電動機，為什么電動機通電后，它就能夠轉動呢？
今天我們一起學習電動機的知識。
電動玩具通常是由小電動機（mtr）驅動的.
試一試，怎樣使小電動機轉動起來?看一看，小電動機是由哪些部件組成的? 想一想，小電動機為什么會轉動?
一、磁場對電流的作用

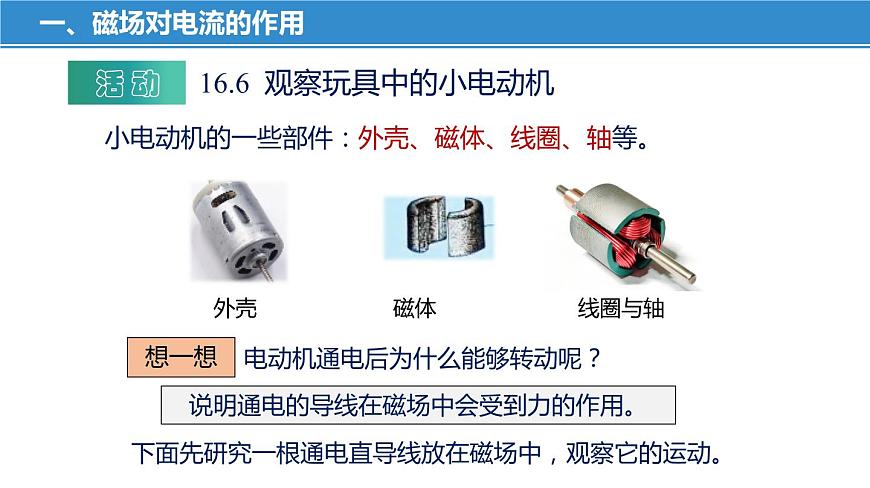

小電動機的一些部件：外殼、磁體、線圈、軸等。
說明通電的導線在磁場中會受到力的作用。
下面先研究一根通電直導線放在磁場中，觀察它的運動。
1. 按照?qǐng)D組裝實驗器材。2. 給直導線（鋁棒）通電，觀察它的運動情況。
3. 改變直導線中的電流方向，觀察直導線的運動情況。4. 將磁極對調，改變磁場的方向，再次觀察運動情況。
1. 給直導線（鋁棒）通電，觀察它的運動情況。
現象：閉合開關，直導線由靜止開始向左運動。
為什么通電直導線會由靜止變成運動？因?yàn)橥娭睂?dǎo)線受到了蹄形磁體的磁場對它的作用。
結論①：磁場對通電導線有力的作用。
力是有方向的，通電導體在磁場中受力的方向可能與哪些因素有關？
可能與磁場方向和電流方向有關。
控制變量法：①磁場方向不變，改變電流方向；②電流方向不變，改變磁場方向.
2. 改變直導線中的電流方向，觀察直導線的運動情況。
把電源的正負極對調后接入電路，并觀察導線的運動方向.
實驗現象：改變導線中的電流方向，通電導線的運動方向也隨之改變。
結論②：通電導線在磁場中受力的方向與電流方向有關。
3. 將磁極對調，改變磁場的方向，再次觀察運動情況。
保持導線中的電流方向不變，把蹄形磁體上、下磁極對調一下，使磁場方向和原來相反。觀察直導線的運動方向。
實驗現象：改變磁場方向，通電導線的運動方向也隨之改變。
結論③：通電導線在磁場中受力的方向與磁場方向有關。
磁場對通電導體有力的作用，力的方向與電流方向和磁場方向有關。
用漆包線繞成線圈，將線圈兩端的漆全部刮去后放入磁場，如圖所示。閉合開關，線圈將怎樣運動？你觀察到什么現象？
通電線圈在磁場中會發生轉動，但是當線圈的平面與磁場垂直時，就會停止轉動.
線圈平面與磁感線垂直時，這個位置叫平衡位置.
想一想：磁場中的通電線圈為什么會這樣運動？
①在圖所示位置時，通電線圈ab邊受力方向豎直向上，cd邊受力方向豎直向下， 方向相反，發生順時針轉動。
②當通電線圈轉到平衡位置時，ab邊與cd邊受到的磁場力相互平衡。這時由于慣性，線圈還會繼續轉動。
③線圈靠慣性越過平衡位置后， ab邊受力方向向上，cd邊受力方向向下，磁場力會使線圈逆時針旋轉。
④ 通電線圈最后靜止在平衡位置。
通電線圈在磁場中可以轉過一個角度，但不能持續轉動。怎樣才能使通電線圈持續地轉動下去？
由上述分析可知，當線圈剛轉過平衡位置時，如果立即改變其中的電流方向，那么通電線圈就能在磁場力的作用下繼續轉動。
實際的電動機是通過換向器來實現這一目的的。
在通電線圈的兩端各連有一個半圓銅環E、F，稱為換向器，它們隨線圈一起轉動。A、B是電刷，分別與一個半圓銅環接觸，使電源和線圈組成閉合回路。當線圈每轉到平衡位置時，自動改變線圈中電流方向。
2. 換向器的工作過程
當線圈每轉到平衡位置時，自動改變線圈中電流方向。
換向器使靠近磁體S極一邊線圈中的電流方向永遠向里，從而使該邊線圈的受力方向始終向上，而另一邊的受力方向始終向下，從而使線圈持續轉動。
通電線圈ab、cd邊電流方向相反，受力方向相反，順時針轉動。
線圈轉到平衡位置，無電流通過，依靠慣性轉過平衡位置。
3. 直流電動機（玩具中的電動機）的工作過程
視頻欣賞——《換向器與電動機的工作過程》
①換向器的作用：當線圈每轉到平衡位置時，自動改變線圈中電流方向（每半周改變一次），從而實現了線圈的持續轉動。
②利用了通電線圈在磁場中受力轉動的原理來工作的。
③電動機工作時將電能轉化為機械能。
4. 總結——直流電動機
電動機的優點：構造簡單、控制方便、體積小、效率高，而且對環境污染很小。
實際的電動機有多個線圈，每個線圈都接在一對換向片上，以保證每個線圈在轉動過程中受力的方向都能使它朝同一方向轉動。
6. 家用電器中的電動機
有一部分家用電器都要用到電動機。
2002年12月31日，我國第一條高速磁懸浮鐵路商業運行線在上海試運行成功。磁懸浮列車是一種快速、舒適、經濟、無污染、低能耗的現代化交通工具。磁懸浮列車就是利用磁極間相互作用的原理設計的。通過以強大電流的電磁鐵產生巨大的磁場力使列車浮起，由于列車和軌道之間沒有直接接觸，大大減小了運行阻力，速度可達500Km/h。
【例題1】用如圖所示的裝置“探究通電導線在磁場中的受力情況”。接通電源，發現導體ab向左運動；把電源正、負極對調后接入電路，發現導體ab向右運動。這個實驗事實說明通電導線在磁場中受力 ( ) A．方向與電流方向有關 B．方向與磁感線方向有關 C．大小與電流大小有關 D．大小與磁場強弱有關
通電導體在磁場中受力的方向與磁場方向和電流方向兩個因素有關。如果只改變一個因素，則導體受力方向改變，如果同時改變兩個因素，則導體受力方向不變。改變電流大小，只能改變受力大小，不能改變受力方向。
【例題2】研究磁場對電流有力的作用。
①利用如圖甲所示的裝置研究“磁場對電流的作用”時，應在“a”、“b”之間接入______，根據該原理可制成______；
①因?yàn)橥妼?dǎo)體在磁場中受力會運動，觀察圖可知缺少一個電源，因此利用如圖甲所示的裝置研究“磁場對電流的作用”時，應在“a”、“b”之間接入電源，根據此原理制成了電動機。
②乙、丙兩個圖中，______圖的線圈恰好處于平衡位置；
②當通電線圈所在平面與磁感線垂直時，線圈處于平衡狀態，此時線圈受力平衡，所以圖丙的線圈恰好處于平衡位置，另一個圖中線圈左右兩邊所受力不滿足二力平衡條件中的不在同一直線上。
③丁圖中的線圈可以持續轉動，是因?yàn)樗友b了______，該裝置能在線圈______ （選填“剛轉到”“即將轉到”或“剛轉過”）平衡位置時，自動改變線圈中的電流方向。
③丁圖中加裝了換向器，所以線圈可以持續轉動，它能在線圈剛轉過平衡位置時，自動改變線圈中的電流方向。
①通電導體在磁場中受到力的作用
④能量轉化：把電能轉化為機械能
②基本組成：換向器、轉子、電子
①原理：通電線圈在磁場中受力而轉動
③換向器作用：線圈轉到平衡位置時， 自動改變線圈中電流方向
WHAT?WHY?WOW
1. 列出你家中帶有電動機的家用電器和電動工具的清單，并從銘牌上了解它們的技術參數.
四、課外實踐與練習——WWW
可以將列出的家用電器按所用的是直流電動機還是交流電動機進行分類，也可以按用途不同進行分類。技術參數主要了解額定電壓、額定功率、轉速等.
(b)中通電導線的受力方向向左，因?yàn)榇艌?chǎng)方向不變，只是改變了電流方向。。
2. 通電導線中電流的方向向右時，它在磁場中的受力情況如圖所示。若導線中電流的方向變成向左，請?jiān)趫D（b）中畫出通電導線的受力方向。
3. 如圖所示，一個不能打開的盒子外面露出一段細長的導線。試設計兩種不同的實驗方法，在不損壞導線的情況下，判斷導線中是否有電流，并完成下表。
①把細長導線緊密排繞在大鐵釘上制成一個電磁鐵；②把電磁鐵一端靠近大頭針，如果吸引大頭針，導線中有電流，如果不吸引大頭針，導線中沒電流。
①把小磁針支起來，使小磁針能夠在水平面內自由轉動。②小磁針靜止時，將細長導線拉直并且平行小磁針使之處在小磁針的上方。若小磁針發生偏轉，導線中有電流；如果小磁針不發生偏轉，導線中沒有電流。
4. 如圖所示是最簡單的直流電動機模型，怎樣才能使它連續轉動?試一試，按圖示的方法把線圈兩端導線上的漆刮去，通電后線圈將怎樣運動?
選取直為0.25~0.35mm的漆包線，在橫截面為長方形的物體上密繞10~40匝，制成面積為20mmx30mm的線圈，然后按照教材圖16-33對線圈的兩根引線分別進行刮漆處理，并將線圈架在支架上。注意:當線圈靜止時，被刮掉半周漆的那部分導線應與支架接觸，這樣當給線圈通電時，線圈就可以轉動起來了。通電后，如果線圈不轉動，可以用手輕輕推一下。對自己制作的電動機進行評價。其實，按以上方法制作的電動機只利用了一半的電力（想一想，為什么?）：當線圈轉到?jīng)]有被刮掉漆的那半周時，線圈中沒有電流，線圈是在慣性的作用下繼續轉動的。當轉動到被刮掉漆的那半周時，線圈又通上電。這樣周而復始，電動機就連續轉動起來了。
1. 下列哪種設備是根據如圖所示的實驗原理制成的（ ）A. 電熨斗 B. 電動機C. 電磁鐵 D. 發電機
如圖所示的實驗是研究通電導體在磁場中受力運動的情景，是電動機原理。根據該原理制成的設備有電動機；電熨斗是電流的熱效應；電磁鐵是電流的磁效應；發電機是電磁感應原理。
2. 如圖是探究“通電導線在磁場中受力”的實驗裝置。瞬間接通電路，原來靜止的導線ab向右運動。要使導線ab向左運動，可行的措施是（　?。〢．將磁體的N、S極對調 B．增大電源電壓 C．換用磁性更強的磁體 D．將磁體的N、S極對調，同時改變電流的方向
3. 如圖為直流電動機的工作原理圖，分析正確的是（ ）
電動機通電不轉，除了斷路故障外，還可能是磁體磁性較弱或者摩擦太大等，B選項錯誤；電動機工作時，電流通過線圈（有電阻）時會產生熱量，消耗一部分電能，消耗的電能主要轉化為機械能，C選項錯誤；線圈連續轉動是靠換向器及時改變電流方向來實現的，D選項錯誤。改變磁場方向可以改變線圈轉動的方向。
A. 改變磁場方向可以改變線圈轉動的方向B. 電動機通電后不轉，一定是電路斷路C. 電動機工作過程中，消耗的電能全部轉化為機械能D. 線圈連續轉動是靠電磁繼電器來實現的
4. 如圖所示是某靈敏電流計的內部結構示意圖，線圈在磁場中，指針與線圈相連。當線圈中有電流通過時，線圈會轉動，原因是________________________；若改變線圈中的電流方向，指針的偏轉方向?qū)________。
通過電流表的內部構造顯示電流表的制成原理：通電線圈在磁場中受力而轉動，并且電流越大，線圈受到的力越大，其轉動的幅度越大。因此可以利用電流表指針的轉動幅度來體現電路中電流的大小。
5. 如圖甲中的線圈abcd位于磁場中：①通電后，cd段導線的電流方向_________(填“由c到d”或“由d到c”)。②cd段導線受磁場力的方向如圖甲所示，在圖甲中畫出ab段導線受磁場力的方向。③當線圈轉到豎直位置時，如圖乙所示，ab段和cd段導線受到的力是平衡力。在物理學中把這一位置叫做__________，線圈最終將在這一位置靜止。④為了使線圈能夠持續轉動，可以在電路中接入___________。
②把電源的正負極對調后接入電路，使通過導線的電流方向與原來相反，這時導線ab______________。
①把導線放在磁場中，接通電源，讓電流通過導線ab，會發現導線ab______(填“運動”或“靜止”)。
6．如圖所示是探究通電導線在磁場中受力運動的實驗，回答下列問題：
通電導體在磁場中會受到力的作用，其方向與磁場方向和電流方向有關。把電源的正負極對調后接入電路，改變了電流方向，通電導體受力的方向也會改變，導線ab將反向運動。
④若增加電源電壓或增強磁體的磁性，發現導體的運動速度會______(填“加快”或“減慢”)，這說明導體在磁場中受到力的作用，力的大小跟____________的大小和____________的強弱有關。
③保持電源的正負極不變，對調磁體的磁極，使磁場的方向與原來相反，這時導線ab_______________。由此可以得出通電導線在磁場中要受到力的作用，而且受力的方向跟________的方向和_______的方向都有關系。
