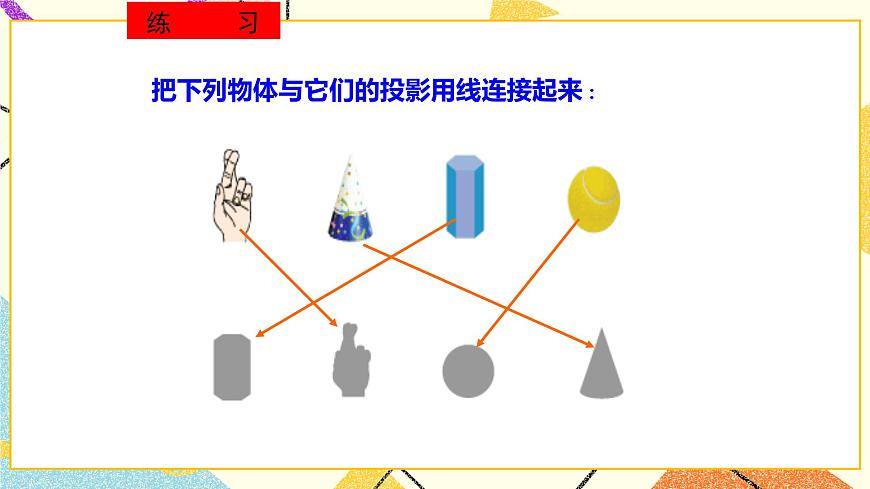

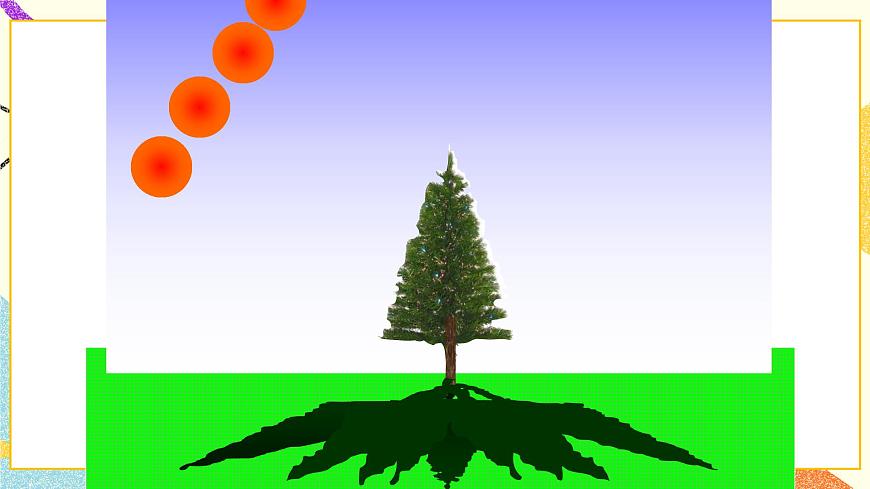

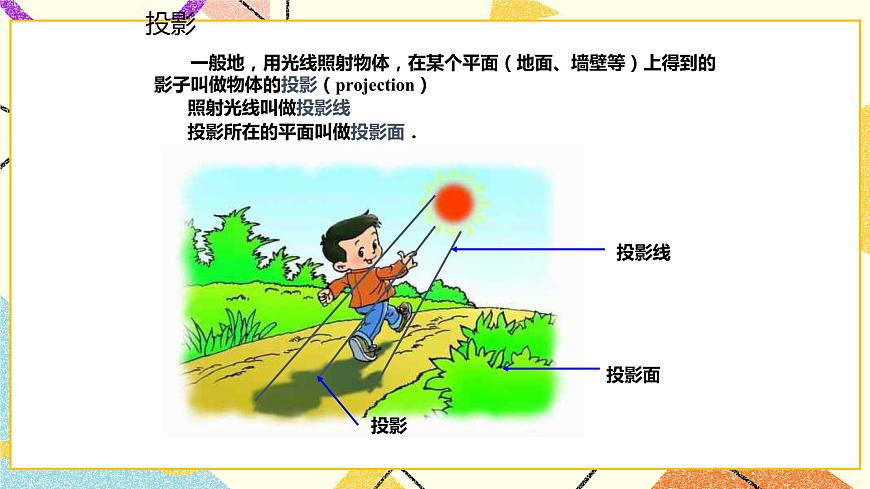

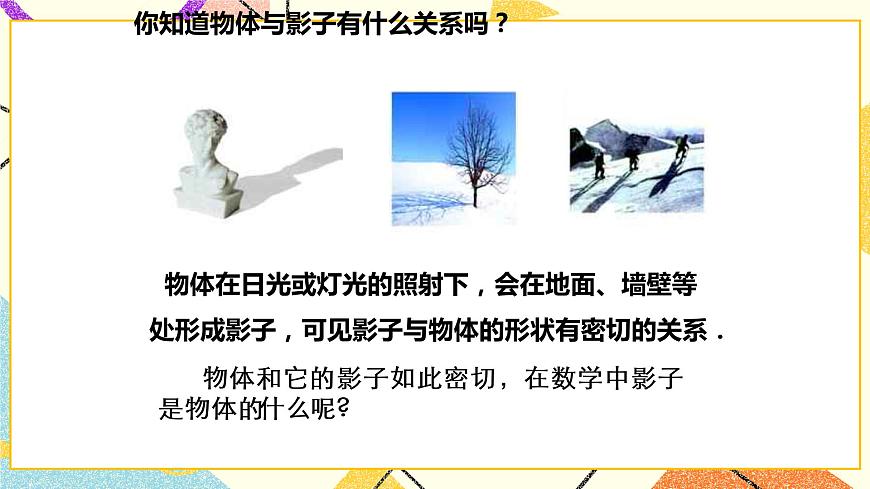

24章 投影、視圖與展開圖24.1中心投影與平行投影觀察下列圖片 物體在日光或燈光的照射下，會在地面、墻壁等處形成影子，可見影子與物體的形狀有密切的關系．你知道物體與影子有什么關系嗎？物體和它的影子如此密切，在數學中影子是物體的什么呢?投影所在的平面叫做投影面．照射光線叫做投影線投影面投影投影線 一般地，用光線照射物體，在某個平面（地面、墻壁等）上得到的影子叫做物體的投影（projection）投影把下列物體與它們的投影用線連接起來： 練 習觀看如下投影 皮影戲是利用燈光的照射，把影子的影態反映在銀幕（投影面）上的表演藝術．皮影物體影子燈光照射投影面 燈光與太陽光線有什么不同？ 手電筒、路燈和臺燈的光線可以看成是從一點出發的.中心投影由同一點（點光源）發出的光線形成的投影叫做中心投影．例如：物體在燈泡發出的光照射下形成影子就是中心投影．中心投影思考:平行投影和中心投影有什么區別和聯系呢? 例如，物體在太陽光的照射下形成的影子（簡稱日影）就是平行投影．日影的方向可以反映時間，平行投影 有時光線是一組互相平行的射線，例如太陽光或探照燈光的一束光中的光線。由平行光線形成的投影是平行投影。我國古代的計時器日晷，就是根據日影來觀測時間的．?１、下圖是我國北方某地一棵樹在一天不同時刻拍下的五張圖片，仔細觀察后說出這五張圖片所對應時間的先后順序．隨堂練中心投影與平行投影的區別與聯系物體與投影面平行時的投影 燈光與影子議一議 1、下面兩幅圖分別是兩棵小樹在同一時刻的影子.你能判斷出哪幅圖是燈光下形成的，哪幅圖是太陽光下形成的嗎？ 燈光與影子3、有人說，在同一路燈下，如果甲物體比乙物體的影子長，那么就說明甲物體比乙物體高.你認為這種說法正確嗎？ 2、小東在一路燈下行走，他的影長怎樣變化？小東在陽光照耀的道路上行走，他的影長怎樣變化？例1:（1）下圖是兩棵小樹在同一時刻的影子.請你在圖中畫出形成樹影的光線.它們是太陽的光線還是燈光的光線?它們不是平行光線它們是發散光線 它們是燈光的光線！應用舉例:(2)下圖是兩棵小樹在同一時刻的影子.請你在圖中畫出形成樹影的光線.它們是太陽的光線下形成的還是燈光下形成的?畫出同一時刻旗桿的影子,并與同伴交流這樣做的理由.AB線段AB即為旗桿的影子例2：確定圖中路燈燈泡所在的位置.解：過一根木桿的頂端作一條直線，再過另一根木桿的頂端作一條直線，兩直線交于一點O.點O就是路燈燈泡所在的位置.O怎樣確定一個點？例3: 同一時刻，兩根木棒的影子如圖，請畫出圖中另一根木棒的影子。 例4與一盞路燈相對,有一玻璃幕墻,幕墻前面的地面上有一盆花和一棵樹.晚上,幕墻反射路燈燈光形成了那盆花的影子,樹影是路燈燈光形成的。你能確定此時路燈光源的位置嗎？P例5：貝貝和他爸爸在陽光下的沙灘上漫步，他不想讓爸爸看到他的影子，那么你能畫出貝貝的大致活動的范圍嗎？只要貝貝的影子與他爸爸的影子完全重疊他爸就看不見他的影子了！貝貝大致活動范圍：線段AB探究1:給你一把直尺，在太陽光下，你能隨時估測金字塔的高度嗎？600600 探究2:某地區的冬至中午的太陽高度為600(太陽光線與水平線的夾角),國家規定筑樓房時要使每每一層樓都接受一定程度的陽光照射,該地區要建高度均為36米的兩排樓房,按規定兩排樓至少要距離多少米?(精確到0.1米)ABC600600600ABC600 設ＢＣ為x米，則　　　　　　　　 ＡＣ為２x米．　在Ｒt△ＡＢＣ中： (2x) 2＝ x ２＋36２ 解方程得　　x ≈±20.8 但 x＝-20.8 不合題意，舍去．所以兩排樓房間距至少為20.８米． 解：BYE BYE
