必修 第三冊5 實驗：練習使用多用電表精品練習

這是一份必修 第三冊5 實驗：練習使用多用電表精品練習，共6頁。試卷主要包含了單項選擇題，多項選擇題，填空題，解答題，實驗題等內容，歡迎下載使用。

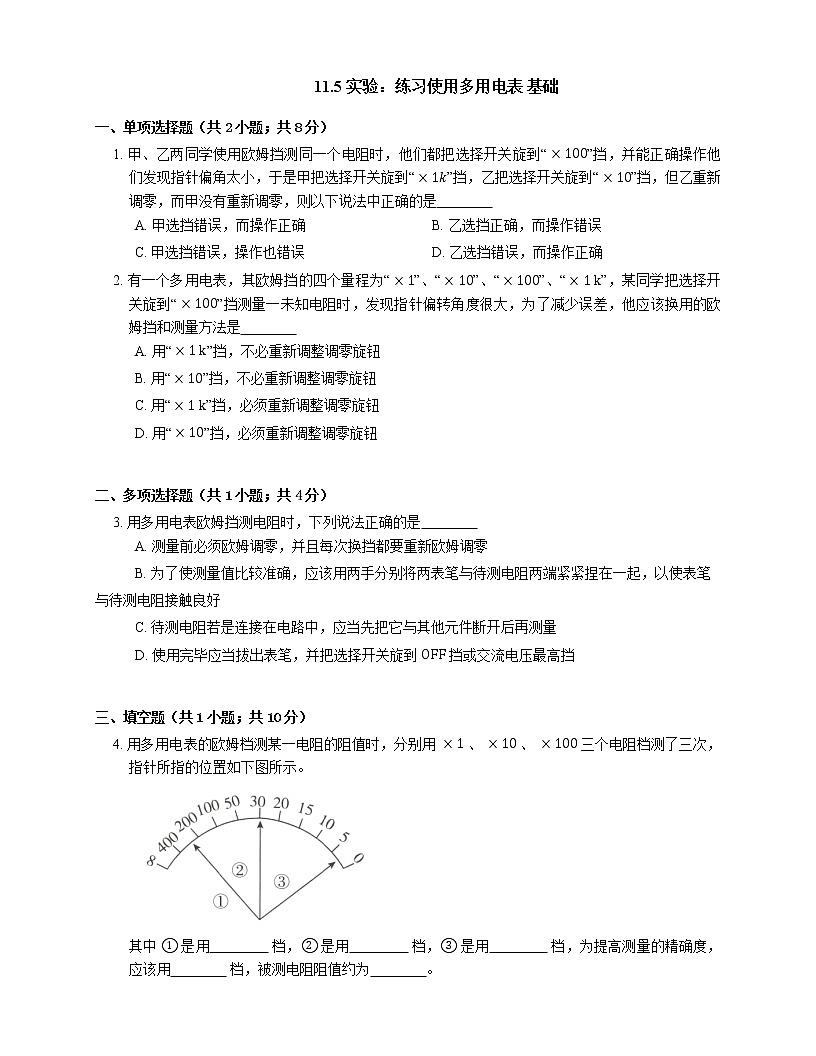

一、單項選擇題（共2小題；共8分）
1. 甲、乙兩同學使用歐姆擋測同一個電阻時，他們都把選擇開關旋到“×100”擋，并能正確操作他們發現指針偏角太小，于是甲把選擇開關旋到“×1k”擋，乙把選擇開關旋到“×10”擋，但乙重新調零，而甲沒有重新調零，則以下說法中正確的是
A. 甲選擋錯誤，而操作正確B. 乙選擋正確，而操作錯誤
C. 甲選擋錯誤，操作也錯誤D. 乙選擋錯誤，而操作正確

2. 有一個多用電表，其歐姆擋的四個量程為“×1”、“×10”、“×100”、“×1 k”，某同學把選擇開關旋到“×100”擋測量一未知電阻時，發現指針偏轉角度很大，為了減少誤差，他應該換用的歐姆擋和測量方法是
A. 用“×1 k”擋，不必重新調整調零旋鈕
B. 用“×10”擋，不必重新調整調零旋鈕
C. 用“×1 k”擋，必須重新調整調零旋鈕
D. 用“×10”擋，必須重新調整調零旋鈕

二、多項選擇題（共1小題；共4分）
3. 用多用電表歐姆擋測電阻時，下列說法正確的是
A. 測量前必須歐姆調零，并且每次換擋都要重新歐姆調零
B. 為了使測量值比較準確，應該用兩手分別將兩表筆與待測電阻兩端緊緊捏在一起，以使表筆與待測電阻接觸良好
C. 待測電阻若是連接在電路中，應當先把它與其他元件斷開后再測量
D. 使用完畢應當拔出表筆，并把選擇開關旋到 OFF 擋或交流電壓最高擋

三、填空題（共1小題；共10分）
4. 用多用電表的歐姆檔測某一電阻的阻值時，分別用 ×1 、 ×10 、 ×100 三個電阻檔測了三次，指針所指的位置如下圖所示。
其中 ① 是用 檔，② 是用 檔，③ 是用 檔，為提高測量的精確度，應該用 檔，被測電阻阻值約為 。

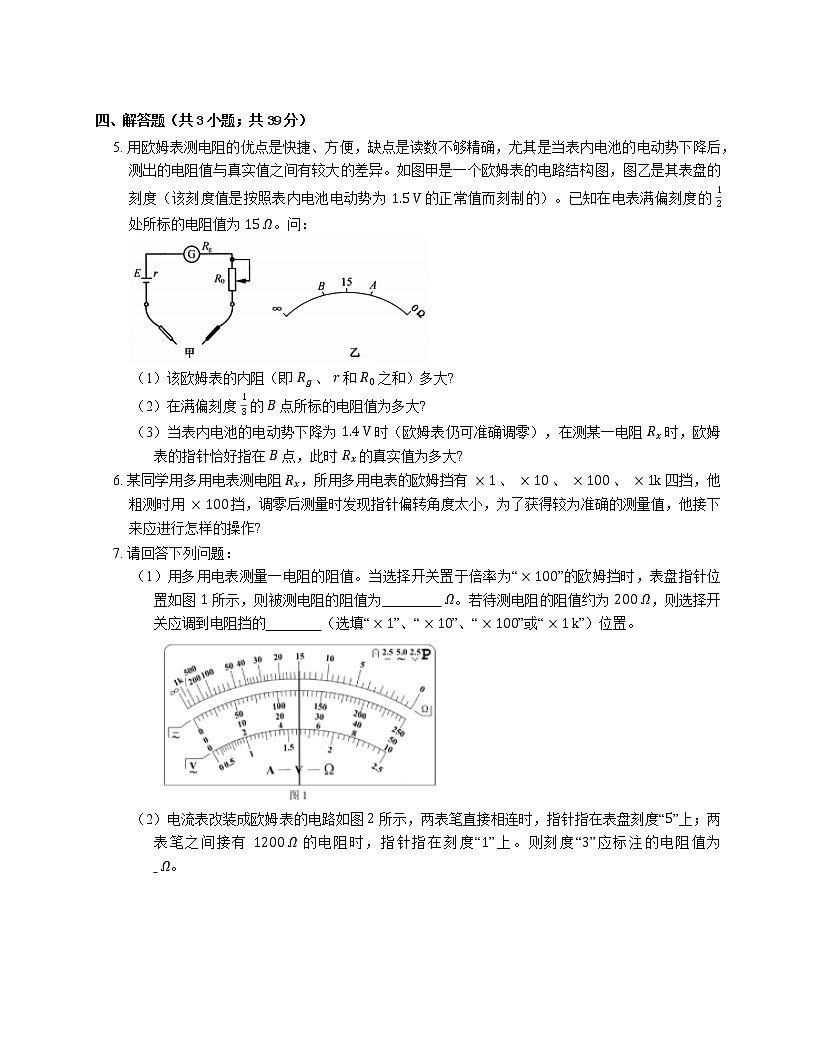

四、解答題（共3小題；共39分）
5. 用歐姆表測電阻的優點是快捷、方便，缺點是讀數不夠精確，尤其是當表內電池的電動勢下降后，測出的電阻值與真實值之間有較大的差異。如圖甲是一個歐姆表的電路結構圖，圖乙是其表盤的刻度（該刻度值是按照表內電池電動勢為 1.5 V 的正常值而刻制的）。已知在電表滿偏刻度的 12 處所標的電阻值為 15 Ω。問：
（1）該歐姆表的內阻（即 Rg 、 r 和 R0 之和）多大?
（2）在滿偏刻度 13 的 B 點所標的電阻值為多大?
（3）當表內電池的電動勢下降為 1.4 V 時（歐姆表仍可準確調零），在測某一電阻 Rx 時，歐姆表的指針恰好指在 B 點，此時 Rx 的真實值為多大?

6. 某同學用多用電表測電阻 Rx，所用多用電表的歐姆擋有 ×1 、 ×10 、 ×100 、 ×1k 四擋，他粗測時用 ×100 擋，調零后測量時發現指針偏轉角度太小，為了獲得較為準確的測量值，他接下來應進行怎樣的操作?

7. 請回答下列問題：
（1）用多用電表測量一電阻的阻值。當選擇開關置于倍率為“×100”的歐姆擋時，表盤指針位置如圖 1 所示，則被測電阻的阻值為 Ω。若待測電阻的阻值約為 200 Ω，則選擇開關應調到電阻擋的 （選填“×1”、“×10”、“×100”或“×1 k”）位置。

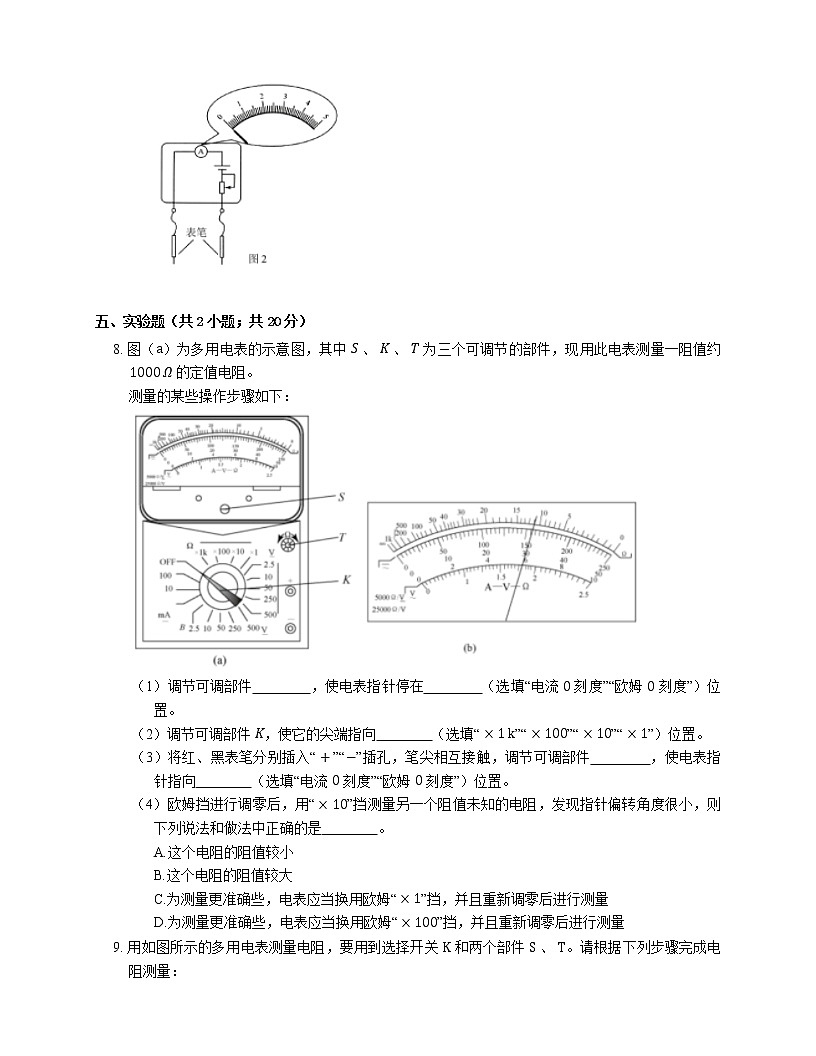

（2）電流表改裝成歐姆表的電路如圖 2 所示，兩表筆直接相連時，指針指在表盤刻度“5”上；兩表筆之間接有 1200 Ω 的電阻時，指針指在刻度“1”上。則刻度“3”應標注的電阻值為 Ω。

五、實驗題（共2小題；共20分）
8. 圖為多用電表的示意圖，其中 S 、 K 、 T 為三個可調節的部件，現用此電表測量一阻值約 1000 Ω 的定值電阻。
測量的某些操作步驟如下：
（1）調節可調部件 ，使電表指針停在 （選填“電流 0 刻度”“歐姆 0 刻度”）位置。
（2）調節可調部件 K，使它的尖端指向 （選填“×1 k”“×100”“×10”“×1”）位置。
（3）將紅、黑表筆分別插入“+”“?”插孔，筆尖相互接觸，調節可調部件 ，使電表指針指向 （選填“電流 0 刻度”“歐姆 0 刻度”）位置。
（4）歐姆擋進行調零后，用“×10”擋測量另一個阻值未知的電阻，發現指針偏轉角度很小，則下列說法和做法中正確的是 。
A.這個電阻的阻值較小
B.這個電阻的阻值較大
C.為測量更準確些，電表應當換用歐姆“×1”擋，并且重新調零后進行測量
D.為測量更準確些，電表應當換用歐姆“×100”擋，并且重新調零后進行測量

9. 用如圖所示的多用電表測量電阻，要用到選擇開關 K 和兩個部件 S 、 T。請根據下列步驟完成電阻測量：
（1）旋動部件 ，使指針對準電流的 " 0 " 刻線。
將 K 旋轉到電阻擋 " ×100 " 的位置。
（2）將插入“+”、 " ? " 插孔的表筆短接，旋動部件 ，使指針對準電阻的 （填 " 0 刻線“或”∝ 刻線 "）。
（3）將兩表筆分別與侍測電阻相接，發現指針偏轉角度過小。為了得到比較準確的測量結果，請從下列選項中挑出合理的步驟，并按 的順序進行操作，再完成讀數測量。
A．將 K 旋轉到電阻擋 " ×1 k " 的位置
B．將 K 旋轉到電阻擋 " ×10 " 的位置
C．將兩表筆的金屬部分分別與被測電阻的兩根引線相接
D．將兩表筆短接，旋動合適部件，對電表進行校準
答案
第一部分
1. D
【解析】選擇開關旋到 “×100” 擋，指針偏角太小，說明所測電阻阻值較大，所選量程太小，應選擇較大的量程，重新選擋后要重新歐姆調零，故 D 正確，A、B、C 錯。
2. D
第二部分
3. A， C， D
第三部分
4. ×1；×10；×100；×10；300 Ω
【解析】乘的倍率越大，示數越小，故 ① 是“×1”擋，② 是“×10”擋，③ 是“×100”擋。為了提高測量的準確度，指針應在表盤的中間附近，故選“×10”擋測量，被測電阻阻值約為 30×10 Ω=300 Ω。
第四部分
5. （1） 15 Ω
【解析】該歐姆表的內阻等于電表滿偏刻度的 12 處所標的電阻值，即 15 Ω。
（2） 30 Ω
【解析】設電流表的滿偏刻度為 Ig，根據閉合電路歐姆定律，有 Ig=ERg。當電流為滿偏刻度 13 時，有 Ig3=ERg+RB，解得 RB=2Rg=30 Ω。
（3） 28 Ω
【解析】當表內電池的電動勢下降為 1.4 V 時，有 Ig=E?Rg?，解得 Rg?=14 Ω。當測某一電阻 Rx 歐姆表的指針恰好指在 B 點時，有 Ig3=E?Rg?+Rx，解得 Rx=2Rg?=28 Ω。
6. 擋位調到 ×1 k 擋，然后進行歐姆表調零，再進行測量
7. （1） 1500；×10
（2） 200
第五部分
8. （1） S；電流 0 刻度
【解析】調節可調部件 S，使電表指針停在左邊電流 0 刻度位置。故答案為：S；電流 0 刻度。
（2） ×100
【解析】調節可調部件 K，使它的尖端指向歐姆檔 ×100 位置。故答案為：×100。
（3） T；歐姆 0 刻度
【解析】將紅，黑表筆分別插入“+”、“?”插孔，筆尖相互接觸，調節可調部件 T，使電表指針指向右邊歐姆 0 刻度位置。故答案為：T；歐姆 0 刻度。
（4） BD
【解析】用“×10”擋測量另一個阻值未知的電阻，發現指針偏轉角度很小，則電阻較大，要用大一檔量程，則BD正確，AC錯誤；故選BD。
9. （1） S
【解析】測量電阻第一步選擇機械調零，旋動機械調零旋鈕，即 S 把指針撥動到電流表零刻度線。
（2） T；0 刻線
【解析】歐姆調零，選擇歐姆調零旋鈕，即 T，兩表筆短接，旋轉 T，把指針旋轉到零刻度線。
（3） ADC
【解析】兩表筆沒有與待測電阻相接前，斷路，電阻無窮大，若指針偏轉角度小，說明讀數偏大，倍率太小。應該換大倍率，步驟為先換倍率，再短接，歐姆調零，重新測量，即 ADC。
