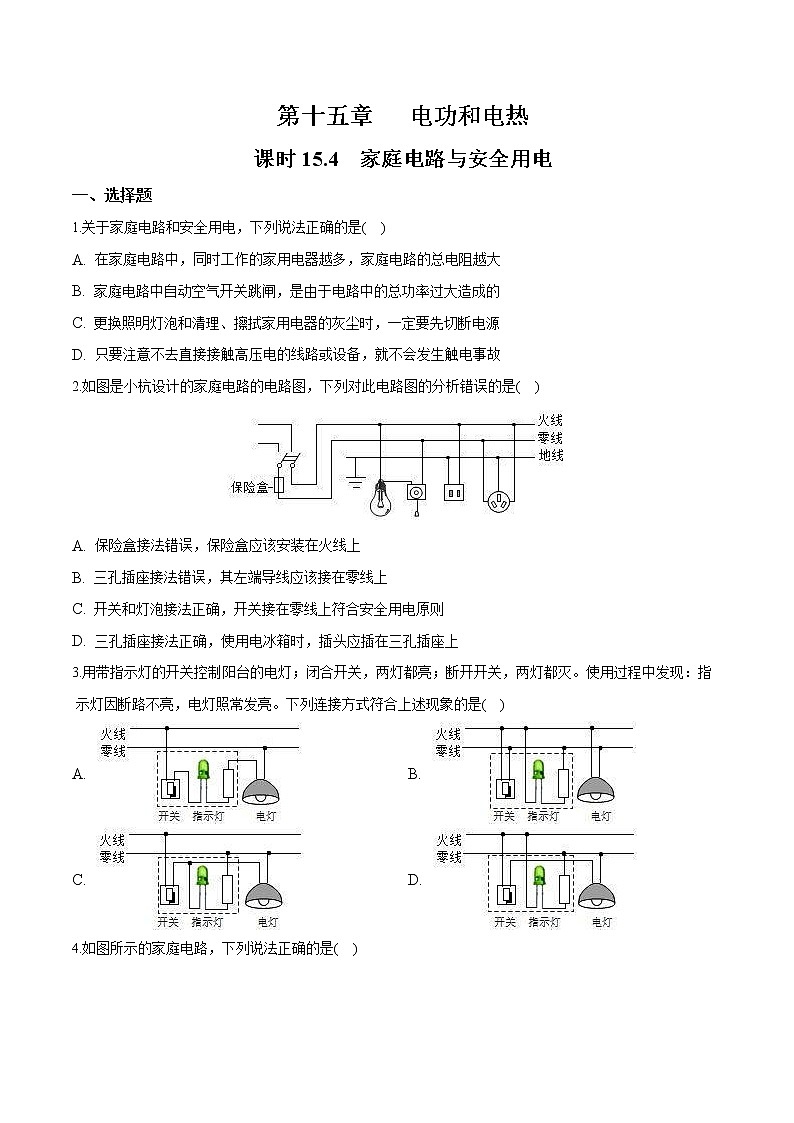

? 第十五章 電功和電熱
課時15.4 家庭電路與安全用電
一、選擇題
1.關于家庭電路和安全用電，下列說法正確的是(????)
A. 在家庭電路中，同時工作的家用電器越多，家庭電路的總電阻越大
B. 家庭電路中自動空氣開關跳閘，是由于電路中的總功率過大造成的
C. 更換照明燈泡和清理、擦拭家用電器的灰塵時，一定要先切斷電源
D. 只要注意不去直接接觸高壓電的線路或設備，就不會發生觸電事故
2.如圖是小杭設計的家庭電路的電路圖，下列對此電路圖的分析錯誤的是(????)

A. 保險盒接法錯誤，保險盒應該安裝在火線上
B. 三孔插座接法錯誤，其左端導線應該接在零線上
C. 開關和燈泡接法正確，開關接在零線上符合安全用電原則
D. 三孔插座接法正確，使用電冰箱時，插頭應插在三孔插座上
3.用帶指示燈的開關控制陽臺的電燈；閉合開關，兩燈都亮；斷開開關，兩燈都滅。使用過程中發現：指示燈因斷路不亮，電燈照常發亮。下列連接方式符合上述現象的是(????)
A. B.
C. D.

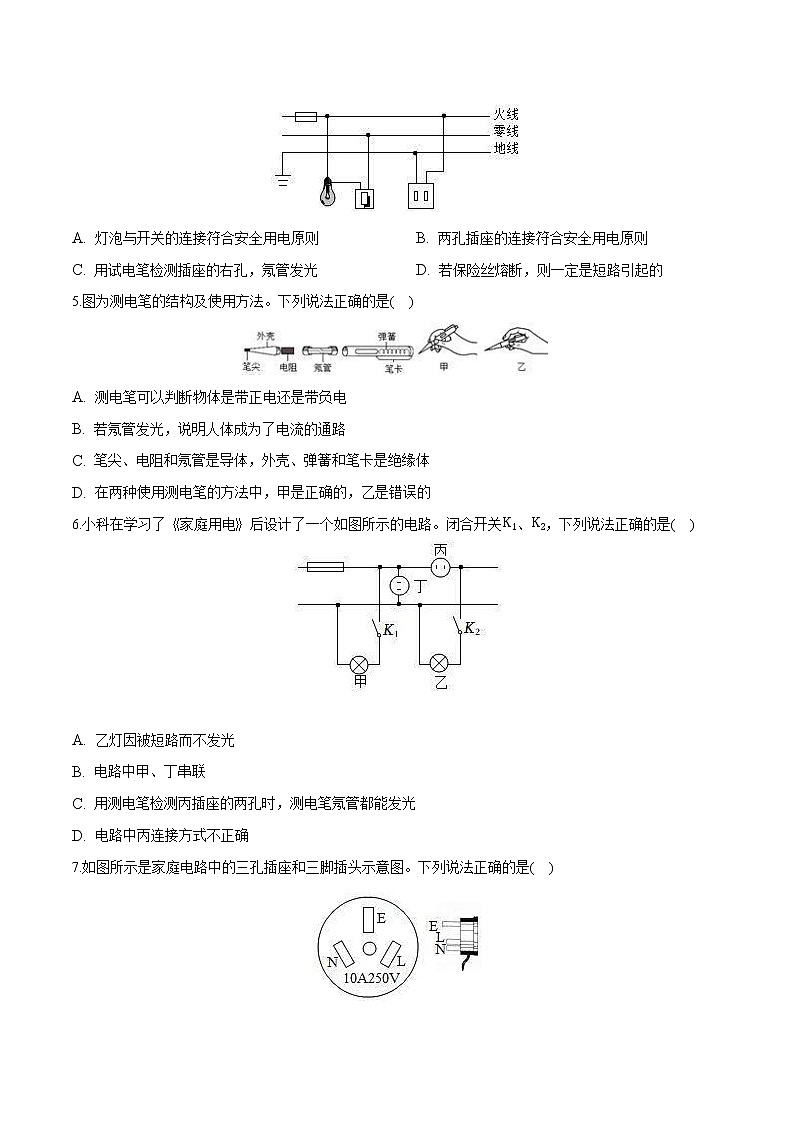

4.如圖所示的家庭電路，下列說法正確的是(????)

A. 燈泡與開關的連接符合安全用電原則 B. 兩孔插座的連接符合安全用電原則
C. 用試電筆檢測插座的右孔，氖管發光 D. 若保險絲熔斷，則一定是短路引起的
5.圖為測電筆的結構及使用方法。下列說法正確的是(????)

A. 測電筆可以判斷物體是帶正電還是帶負電
B. 若氖管發光，說明人體成為了電流的通路
C. 筆尖、電阻和氖管是導體，外殼、彈簧和筆卡是絕緣體
D. 在兩種使用測電筆的方法中，甲是正確的，乙是錯誤的??
6.小科在學習了《家庭用電》后設計了一個如圖所示的電路。閉合開關K1、K2，下列說法正確的是(????)

A. 乙燈因被短路而不發光
B. 電路中甲、丁串聯
C. 用測電筆檢測丙插座的兩孔時，測電筆氖管都能發光
D. 電路中丙連接方式不正確

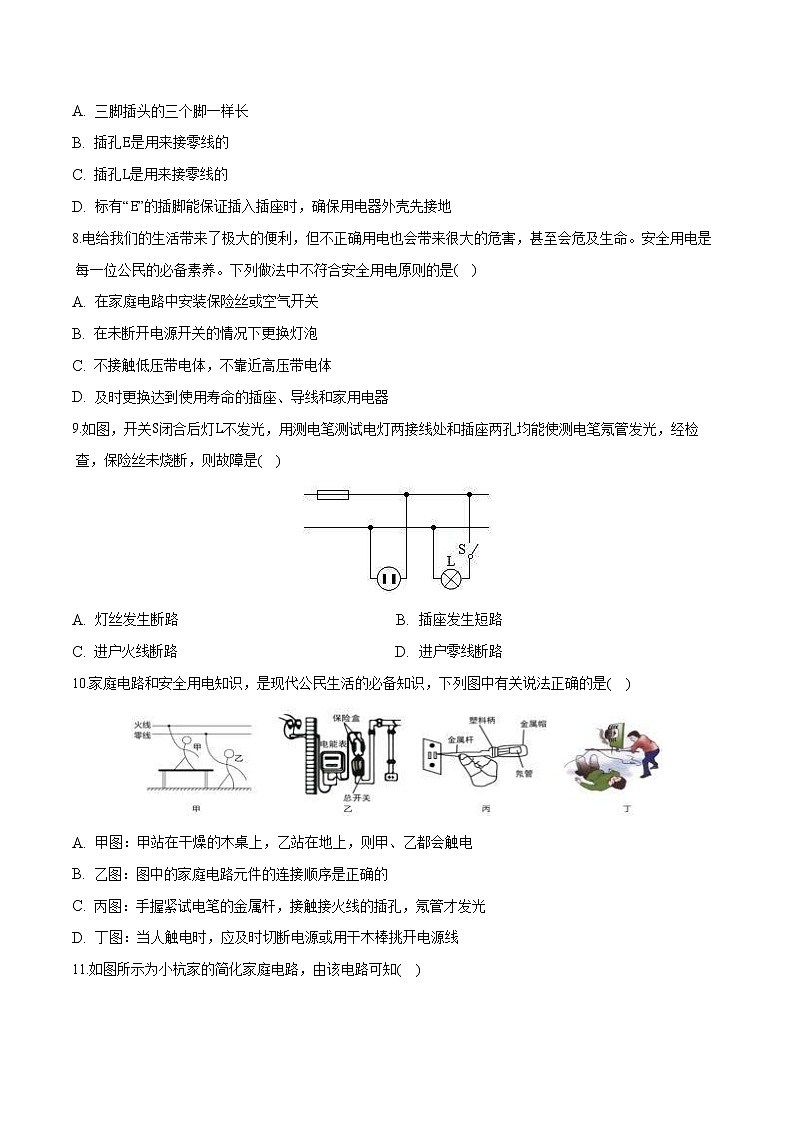

7.如圖所示是家庭電路中的三孔插座和三腳插頭示意圖。下列說法正確的是(????)

A. 三腳插頭的三個腳一樣長
B. 插孔E是用來接零線的
C. 插孔L是用來接零線的
D. 標有“E”的插腳能保證插入插座時，確保用電器外殼先接地
8.電給我們的生活帶來了極大的便利，但不正確用電也會帶來很大的危害，甚至?xí)＜吧?。安全用電是每一位公民的必備素養。下列做法中不符合安全用電原則的是(????)
A. 在家庭電路中安裝保險絲或空氣開關
B. 在未斷開電源開關的情況下更換燈泡
C. 不接觸低壓帶電體，不靠近高壓帶電體
D. 及時更換達到使用壽命的插座、導線和家用電器
9.如圖，開關S閉合后燈L不發光，用測電筆測試電燈兩接線處和插座兩孔均能使測電筆氖管發光，經檢查，保險絲未燒斷，則故障是(????)

A. 燈絲發生斷路 B. 插座發生短路
C. 進戶火線斷路 D. 進戶零線斷路
10.家庭電路和安全用電知識，是現代公民生活的必備知識，下列圖中有關說法正確的是(????)

A. 甲圖：甲站在干燥的木桌上，乙站在地上，則甲、乙都會觸電
B. 乙圖：圖中的家庭電路元件的連接順序是正確的
C. 丙圖：手握緊試電筆的金屬桿，接觸接火線的插孔，氖管才發光
D. 丁圖：當人觸電時，應及時切斷電源或用干木棒挑開電源線
11.如圖所示為小杭家的簡化家庭電路，由該電路可知(????)

A. 插座乙與燈泡丙是串聯電路
B. 兩孔插座和三孔插座的連接都是正確的
C. 燈泡丙與開關的連接符合安全用電原則
D. A處斷開，冰箱插頭插入插座乙，冰箱能工作，沒有安全隱患
12.如圖所示，甲站在干燥的木桌上一只手接觸到火線；乙站在地上一只手接觸到零線；丙站在干燥的木桌上一只手接觸到火線。此時，丁站在地面上用手去拉丙。則(????)

A. 甲、乙都會觸電 B. 甲、丙都會觸電 C. 乙、丁都會觸電 D. 丙、丁都會觸電
13.如圖是某家庭電路的一部分，下列說法正確的是(????)

A. 電冰箱接入三孔插座后其外殼與零線相連
B. 斷開開關S時，用試電筆接觸A點氖管發光，接觸B點氖管不會發光
C. 閉合開關S時，電燈不亮，保險絲未燒斷，可能是電燈短路
D. 保險絲燒斷后可用銅絲代替
14.在樓房竣工通電前，電工通常要檢查家庭電路安裝是否存在故障。如圖所示的家庭電路(部分)中，取下保險絲，在該處安裝“220V100W”的白熾燈L1，然后將A、B接到220V的電源上，發現燈L1正常發光。若此時閉合開關S，則“220V60W”的白熾燈L2(????)


A. 不能發光 B. 能發光，但比正常發光暗
C. 正常發光 D. 能發光，但比正常發光亮
15.如圖所示的家庭電路中，有兩個器件連接錯誤，它們是(????)

A. 閘刀開關和帶開關的燈泡 B. 帶開關的燈泡和帶熔絲的二線插座
C. 帶開關的燈泡和三線插座 D. 閘刀開關和三線插座
16.如圖所示是某家庭電路的一部分，下列說法正確的是(????)
A. 保險絲燒斷后可用銅絲代替
B. 電冰箱接入三孔插座后其外殼與零線相連
C. 閉合開關S時，電燈不亮，保險絲未燒斷，可能是電燈短路
D. 斷開開關S，用測電筆接觸A點氖管發光，接觸B點時不發光
17.如圖所示的家庭電路中，閉合S1、S2、S3三盞燈正常發光。一段時間后，L2、L3突然熄滅，經檢查保險絲完好，在插座沒有插入任何用電器的情況下，用測電筆插入插座的兩孔，氖管均發光。則故障原因是(????)

A. 插座發生短路 B. 零線AB之間斷開 C. 零線CD之間斷開 D. 零線BC之間斷開
18.如圖是小杭家的部分電路，他將電飯煲的插頭插入三孔插座后，正在燒水的電熱水壺突然停止工作，但電燈仍正常發光，拔出電飯煲的插頭，電熱水壺仍不能工作，用試電筆分別測試插座的左、右孔，氖管均發光。若電路中只有一處故障，則(????)

A. 電熱水壺所在電路的b、c間斷路 B. 插座的接地線斷路
C. 電路的c、d間導線斷路 D. 電路的a、b間導線斷路
19.如圖甲所示家庭電路中，保險絲斷了，電工師傅在保險絲兩端并聯上一個燈泡L0，如圖乙所示按下面的順序進行檢測：①只閉合S1，燈L1、L0微亮；②斷開S1，閉合S2，燈L2不亮、L0亮；若電路中只有一處故障，則是(????)

A. 燈L2短路 B. 燈L1所在支路開路
C. c、d兩點間開路 D. c點左側的零線開路
20.關于家庭電路，下列說法正確的是(????)

A. 甲圖中，若保險絲熔斷，則一定是短路引起的
B. 甲圖中，燈泡與開關的連接符合安全用電原則
C. 甲圖中，兩孔插座的連接不符合安全用電原則
D. 乙圖中，電能表所在電路的總功率不能超過2200W
21.如圖所示的電路是家庭電路的一部分，電工師傅按下面的順序進行檢測：①閉合S1，燈L1亮；②再閉合S2，燈L1亮，燈L2不亮；③用測電筆測a、b、c、d四個接線點，測電筆只在c點不發光。若電路中只有一處故障，故障可能是? (????)

A. 燈L2短路 B. c點左側的零線斷路
C. 燈L2所在支路斷路 D. c、d兩點間斷路
22.電工師傅常用一只額定電壓為220?V的燈泡L0(檢驗燈泡)取代保險絲來檢查新安裝的照明電路中每個支路的情況，如圖所示。當S閉合后，再分別閉合S1、S2、S3(每次只閉合其中之一)時，下列說法正確的是(????)

A. L0發光呈暗紅色，說明該支路正常
B. L0正常發光，說明該支路斷路
C. L0不發光，說明該支路短路
D. 電路沒有故障時，閉合任一開關，L0會正常發光
二、填空題
23.家庭電路中，電冰箱與電視機是______________(選填“串聯”或“并聯”)的；為了用電安全，電燈的開關應該接在________________(選填“火”或“零”)線和燈泡之間．
24.家庭電路中，同時工作的電器越多，總電阻越______；當家中同時使用的用電器的總功率過大時，家庭電路中的______(選填“漏電保護器”或“空氣開關”)會自動斷開，切斷電路。
25.如圖是小明設計的家庭電路的電路圖，請你指出其中的錯誤：


(1)__ _________________________；(2)_____ ______________________；
(3)___ ________________________；(4)____ _______________________。
26.如圖所示，站在干燥的木頭桌子上的人不小心單手接觸了火線，這個人______(填“會”或“不會”)觸電。人在使用試電筆測試火線時，試電筆的氖管發光，此時人不會觸電，這時一定______(填“有”或“沒有”)電流通過人體。



27.如圖所示，先在A、B之間接入一段細保險絲，調節滑動變阻器的滑片，使電流增大，會發現，______先熔斷。保持滑動變阻器滑片位置不變，即保持電路中電流不變，在A、B間換上一段較粗的保險絲，接通電路，保險絲和銅絲均完好，沒有斷開，這說明______。

28.小華學習電學知識后，想在家里安裝一盞照明燈和一個三孔插座，他設計的電路如圖所示。在圖中虛線框A和B內分別接入開關或燈泡，則虛線框B內應接______，當小星把斷開開關的臺燈插頭插入圖中的三孔插座時，圖中的燈泡突然熄滅，保險絲熔斷，故障的原因是電路中發生______(選填“短路”或“斷路”)。

29.如圖所示使用試電筆的兩種情況，其中用法正確的是______圖。如圖所示的電路，閉合開關后，發現電燈不亮，用試電筆測試a、b、c、d四點，其中只有a點不發光，則可能發生的故障是______。

30.為了防止電流過大將用電器核心部件燒毀，很多用電器都裝有保險管，如圖甲所示，乙、丙兩圖分別是兩個保險管的截面圖，若兩管內保險絲的材料相同，長度相同，粗細不同，則兩圖中_____圖保險絲的電阻大。當乙、丙兩保險管通過相同的電流時，___圖保險絲的熱功率大，_____圖保險絲更容易熔斷。(均選填“乙”或“丙”)

31.用試電筆可辨別火線和零線，使氖管發光的是______(選填“火線”或“零線”)，使用時，手不能接觸______(選填“筆尖”或“筆尾”)金屬體。如圖所示的電路，閉合開關后，發現電燈不亮，用試電筆測試圖中的a、b、c、d四點，只有a點不發光，可能發生的故障是______。

32.如圖甲所示是小明家臥室的一個插座，他用測電筆測試插座的A孔，氖管發光，則A孔接的是??????????線；圖乙是一個臺燈的電路示意圖，當把臺燈接入電路時，為了安全，應將臺燈插頭的??????????(選填“C”或“D”)插腳接火線。

33.如圖所示為小華家里的部分用電器和插座的電路圖，圖中的燈泡和插座連接正確，那甲線是______ (填“零線”或“火線”)。當閉合開關S時，燈L閃亮一下后熄滅，而室內其他用電器仍正常工作，用試電筆接觸A點時氖管發光，再把試電筆接觸B點時氖管不發光，則燈L處______ (填“斷路”或“短路”)。

34.學校開展了一系列豐富多彩的安全教育活動，本期活動的主題是“安全用電，珍惜生命”，下列是活動的部分內容。如圖a所示，接地導線應該與三孔插座的______(填“E”、“N”或“L”)孔相連接；如圖b、c所示，兩種使用測電筆的方法中，正確的是圖______；如圖d、e所示為家庭電路中造成電線燃燒的原因，其中圖d所示情況的原因是______(填“用電器的總功率過大”或“短路”)。

35.小明同學想在家里安裝一盤照明燈，如下圖甲所示的是他設計的電路，圖中虛線框1和2應連入開關和電燈，則開關應安裝在______ (選填“1”或“2”)框中，為了檢測家庭電路中插座右孔連接的是不是火線，應使用如圖______ (選填“乙”或“丙”)所示的捏試電筆的方法

36.晨晨家里有一個電火鍋，某次聚餐只讓電火鍋獨立工作，用高溫?fù)跫訜釡?min，發現電能表(如圖1所示)上的表盤轉了81轉，電火鍋在這段時間內消耗的電能為______kW??，此時電火鍋的實際功率是______W。晨晨家中部分照明電路如圖2所示，她閉合了開關S(家中其他用電器均處于斷開狀態)，白熾燈L亮了一段時間后熄滅了，經檢查保險絲完好，把試電筆分別插入插座的兩孔，氖管均發光，此時電路故障可能的是______。(選填“進戶火線斷了”“進戶零線斷了”或“白熾燈燈絲斷了”)


37.在家庭電路中若某用電器發生______ 故障，則干路電流迅速增大，熔絲立即熔斷。如圖所示，在檢查照明電路故障時常先斷開所有開關，然后將一個普通的白熾燈L(校驗燈)與熔斷的熔絲并聯，當閉合開關S、S1時校驗燈L發出暗紅色的光，說明L1所在的支路______ (選填“斷路”、“正?！被颉岸搪贰?。所有故障排除后，更換了新的熔絲，當閉合開關S、S1時，站在地面上的人用手接觸電路中的A點______ (選填“會”或“不會”)觸電。

38.現代家庭用電安全十分關鍵。如圖所示，用電器接在電壓為220V的電源上，電路中還有額定電流為10A的保險絲及漏電保護器(在圖中虛線框內，未畫出)。一個潮濕的人(電阻約為1000Ω)赤腳站在地上，不小心手接觸了火線，此時保險絲______ 熔斷(選填“會”或“不會”)；漏電保護器檢測到通過A、B兩處的電流IA ______ IB(選填“>”“”“?
【解析】用電器和人并聯接入電路，因并聯電路中干路電流等于各支路電流之和，
所以，通過人體的電流：I人=UR人=220V1000Ω=0.22A，由于保險絲的額定電流為10A，則I人IB，此時漏電保護器會迅速切斷電路，從而起到保護作用；
故答案為：不會；>。
三、作圖題
80.請將圖中的“光控開關”、“聲控開關”、燈泡正確連入電路，設計要求只有在夜間且有聲音時燈泡才亮的樓道燈自動控制電路，同時安裝一個不受開關控制的三孔插座．


【答案】

81.一間教室要安裝2盞“220V?40W”的電燈和插座，要求開關S控制兩盞燈，且每盞燈都能正常發光。其中部分電路已經連接，請你用筆畫代替導線將電路連接完整。

【答案】


82.如圖甲是生活中的一個插線板，開關斷開時指示燈不發光，插孔不能提供工作電壓；開關閉合時指示燈發光，插孔提供工作電壓；若指示燈損壞，開關閉合時插孔也能提供工作電壓。請根據上述說明，在圖乙中畫出開關、指示燈、插孔的連接方式，并把接線板與電源線接通。(乙圖中，與發光二極管串聯的是一個保護電阻)


【答案】
