蘇科版家庭電路與安全用電課堂檢測

這是一份蘇科版家庭電路與安全用電課堂檢測，共17頁。試卷主要包含了4 家庭電路與安全用電，發光，金屬體，5sB等內容，歡迎下載使用。

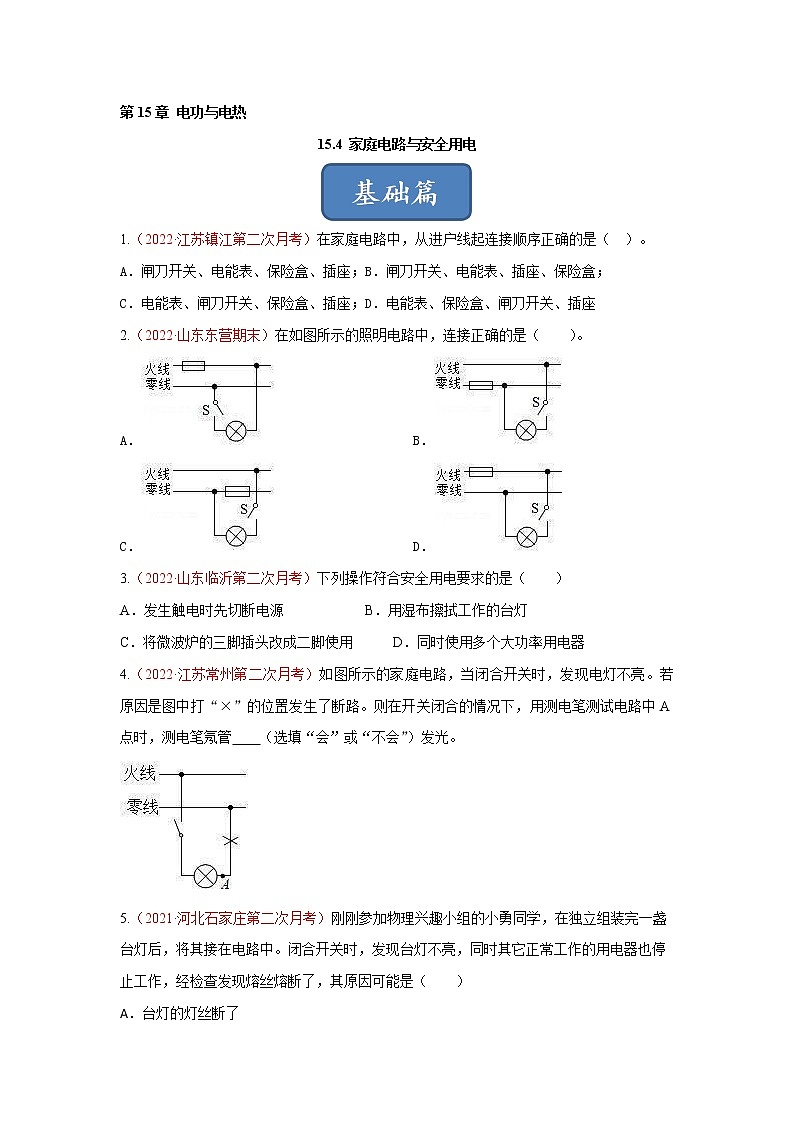

?第15章 電功與電熱
15.4 家庭電路與安全用電
基礎篇

1.（2022·江蘇鎮江第二次月考）在家庭電路中，從進戶線起連接順序正確的是（?。?br /> A．閘刀開關、電能表、保險盒、插座；B．閘刀開關、電能表、插座、保險盒；
C．電能表、閘刀開關、保險盒、插座；D．電能表、保險盒、閘刀開關、插座
2.（2022·山東東營期末）在如圖所示的照明電路中，連接正確的是（　?。?br /> A． B．
C． D．
3.（2022·山東臨沂第二次月考）下列操作符合安全用電要求的是（　?。?br /> A．發生觸電時先切斷電源 B．用濕布擦拭工作的臺燈
C．將微波爐的三腳插頭改成二腳使用 D．同時使用多個大功率用電器
4.（2022·江蘇常州第二次月考）如圖所示的家庭電路，當閉合開關時，發現電燈不亮。若原因是圖中打“×”的位置發生了斷路。則在開關閉合的情況下，用測電筆測試電路中A點時，測電筆氖管　?。ㄟx填“會”或“不會”）發光。

5.（2021·河北石家莊第二次月考）剛剛參加物理興趣小組的小勇同學，在獨立組裝完一盞臺燈后，將其接在電路中。閉合開關時，發現臺燈不亮，同時其它正常工作的用電器也停止工作，經檢查發現熔絲熔斷了，其原因可能是（　?。?br /> A．臺燈的燈絲斷了

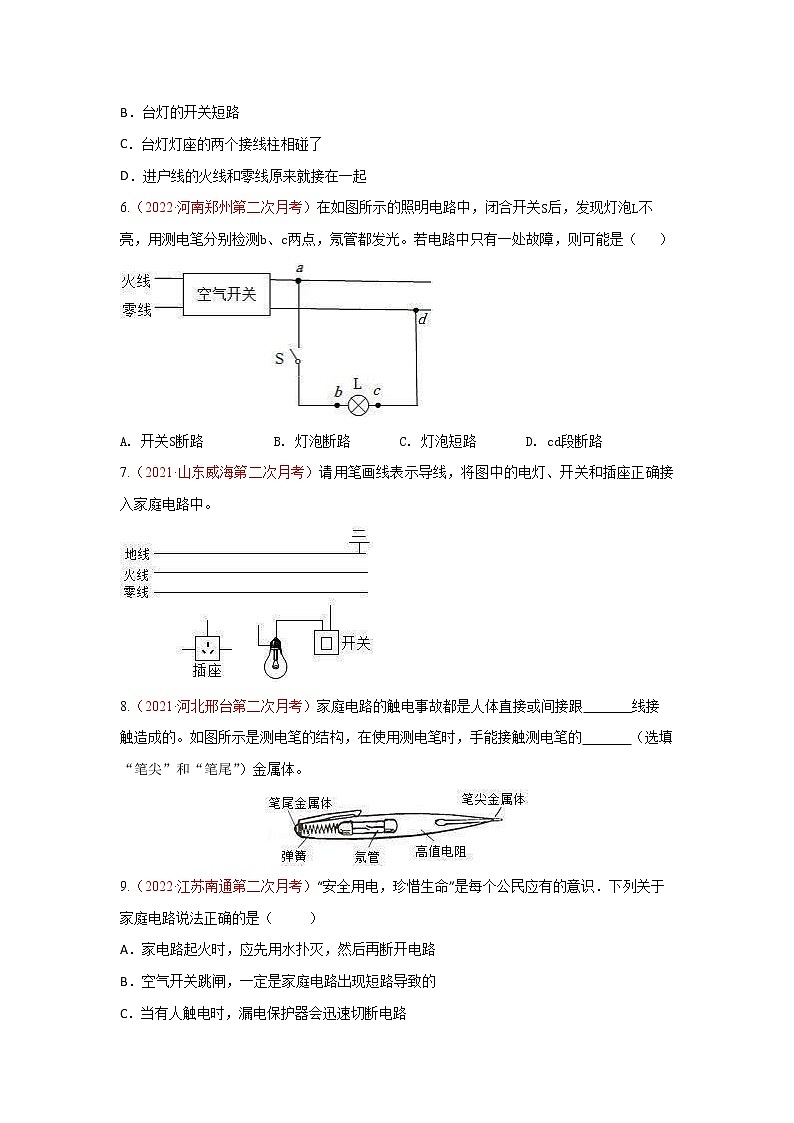

B．臺燈的開關短路
C．臺燈燈座的兩個接線柱相碰了
D．進戶線的火線和零線原來就接在一起
6.（2022·河南鄭州第二次月考）在如圖所示的照明電路中，閉合開關S后，發現燈泡L不亮，用測電筆分別檢測b、c兩點，氖管都發光。若電路中只有一處故障，則可能是（ ）

A. 開關S斷路 B. 燈泡斷路 C. 燈泡短路 D. cd段斷路
7.（2021·山東威海第二次月考）請用筆畫線表示導線，將圖中的電燈、開關和插座正確接入家庭電路中。

8.（2021·河北邢臺第二次月考）家庭電路的觸電事故都是人體直接或間接跟　 　線接觸造成的。如圖所示是測電筆的結構，在使用測電筆時，手能接觸測電筆的　 　（選填“筆尖”和“筆尾”）金屬體。

9.（2022·江蘇南通第二次月考）“安全用電，珍惜生命”是每個公民應有的意識．下列關于家庭電路說法正確的是（ ）
A．家電路起火時，應先用水撲滅，然后再斷開電路
B．空氣開關跳閘，一定是家庭電路出現短路導致的
C．當有人觸電時，漏電保護器會迅速切斷電路

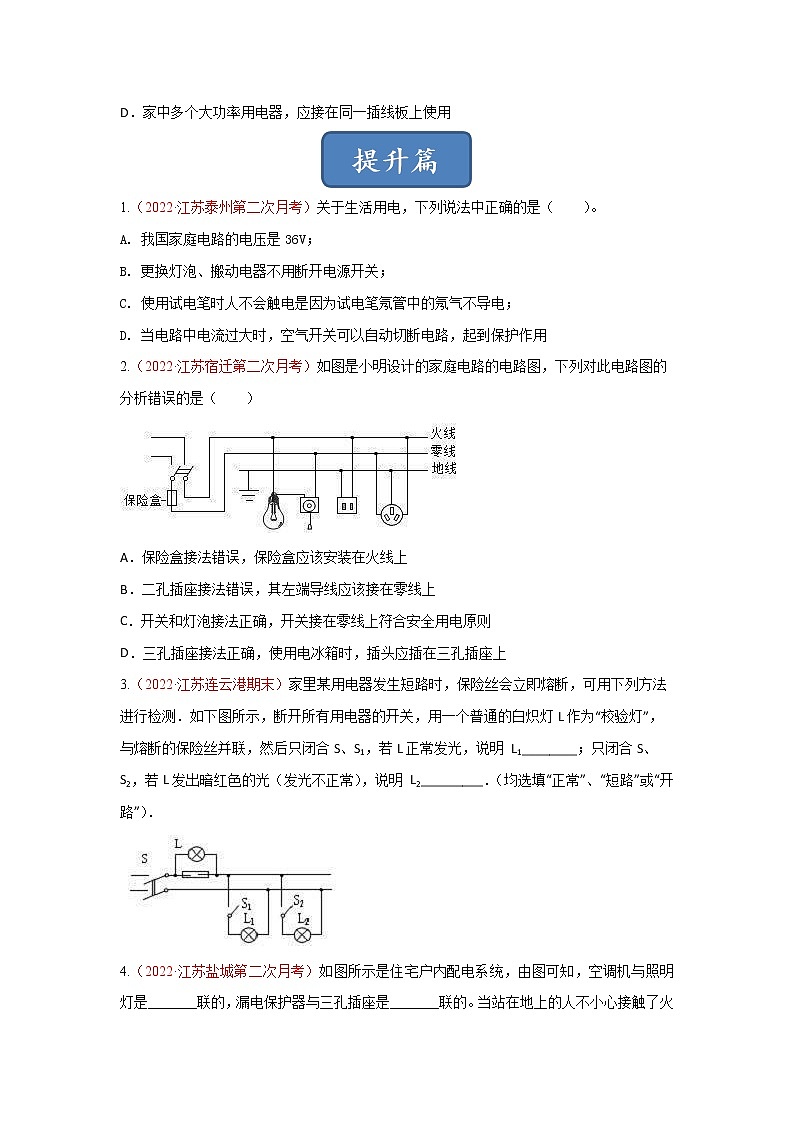

D．家中多個大功率用電器，應接在同一插線板上使用
提升篇

1.（2022·江蘇泰州第二次月考）關于生活用電，下列說法中正確的是（ ）。
A. 我國家庭電路的電壓是36V；
B. 更換燈泡、搬動電器不用斷開電源開關；
C. 使用試電筆時人不會觸電是因?yàn)樵囯姽P氖管中的氖氣不導電；
D. 當電路中電流過大時，空氣開關可以自動切斷電路，起到保護作用
2.（2022·江蘇宿遷第二次月考）如圖是小明設計的家庭電路的電路圖，下列對此電路圖的分析錯誤的是（　?。?br />
A．保險盒接法錯誤，保險盒應該安裝在火線上
B．二孔插座接法錯誤，其左端導線應該接在零線上
C．開關和燈泡接法正確，開關接在零線上符合安全用電原則
D．三孔插座接法正確，使用電冰箱時，插頭應插在三孔插座上
3.（2022·江蘇連云港期末）家里某用電器發生短路時，保險絲會立即熔斷，可用下列方法進行檢測．如下圖所示，斷開所有用電器的開關，用一個普通的白熾燈L作為“校驗燈”，與熔斷的保險絲并聯，然后只閉合S、S1，若L正常發光，說明 L1________；只閉合S、S2，若L發出暗紅色的光（發光不正常），說明 L2_________．（均選填“正常”、“短路”或“開路”）．

4.（2022·江蘇鹽城第二次月考）如圖所示是住宅戶內配電系統，由圖可知，空調機與照明燈是_______聯的，漏電保護器與三孔插座是_______聯的。當站在地上的人不小心接觸了火線，電流經過人體流入大地，這時電路中的______會迅速切斷電流，對人身起到保護作用。

5.（2022·山東日照第二次月考）如圖，繪制的是一棟樓房里各家的日常生活。但小王家里“停電了”，他家停電的原因不可能是以下哪種（　　）

A．樓房里的某條電線斷路 B．全樓用電器總功率過大
C．小王家忘記交電費了 D．小王家漏電保護器跳閘
6.（2022·山東濟寧第二次月考）如圖所示，是家庭電路的部分電路，下列說法正確的是（　?。?br />
A．若保險絲熔斷了，一定發生了短路
B．若導線cd之間斷路，插座就不能對外安全供電
C．開關S也可以接在ae之間
D．若ab之間斷路，閉合開關S燈泡L不亮
7.（2022·山東泰安第二次月考）小花媽媽買了一個標有“220V 1500W”的電熱水壺，如圖甲，可電熱水壺的電源線比較短，于是商家贈送了一個標有“220V 5A”字樣的插線板，如圖乙。利用所學的物理知識回答下列問題：

(1)用它燒水時發現水燒開了。而導線卻幾乎不熱，這是由于電熱水壺內部電熱絲的___________比導線的大；
(2)若使用商家贈送的插線板為該電熱水壺供電，會帶來哪些安全隱患？列舉出一點并說明理由___________。
8.（2022·北京大興區第二次月考）根據電工手冊可知，通過人體的電流與通電時間的乘積大于30mA?s時，會對人體產生致命危險。下列4組通過人體的電流和通電時間中，會對人體產生致命危險的是（ ）
A. 30mA0.5s B. 20mA1.2s
C. 25mA2.0s D. 35mA0.2s
9.（2022·江蘇無錫期末）如圖所示，請用筆畫線代替導線，將圖中元件接入家庭電路中，要求：
①開關控制白熾燈：②三孔插座單獨接入。

10.（2022·江蘇蘇州期末）親愛的同學，請利用你所掌握的實驗技能回答下列問題。
（1）如圖甲，這是一種家用電力檢測儀的部分截圖，它當前測量的是________（填物理量），示數是________；

（2）如圖乙所示，這是某試電筆的結構圖，其外殼為透明絕緣體，安裝時________，（選填“能”或“不能”）調換氖管與電阻的位置，使用時，手的________（選填“要”或“不要”）接觸筆卡；
（3）家庭電路中，檢測電路故障時，電工師傅常用一只額定電壓為220V的燈泡L0（檢驗燈泡），放在保險絲位置上，并且斷開保險絲，來檢查家庭電路中每個支路的情況，如圖丙所示，當S閉合時，再逐一閉合S1、S2、S3（每次只閉合其中的一個開關）可能出現下列幾種現象，請你根據所提供的現象判斷電路的狀態（選填“短路”“斷路”或“正?！保?br /> ①L0不亮，說明該支路________；
②L0正常發光，說明該支路________；
③L0發光呈暗紅色，說明該支路________。

答案與解析
基礎篇

1.（2022·江蘇鎮江第二次月考）在家庭電路中，從進戶線起連接順序正確的是（　）。
A．閘刀開關、電能表、保險盒、插座；B．閘刀開關、電能表、插座、保險盒；
C．電能表、閘刀開關、保險盒、插座；D．電能表、保險盒、閘刀開關、插座
【答案】C。
【解析】
家庭電路主要由進入家庭的進戶線、電能表、閘刀開關、保險盒、開關、插座、用電器組成。進戶線、電能表、閘刀開關、保險盒的順序不能顛倒。進戶線進入用戶，首先經過電能表，然后再接閘刀開關，防止偷電；保險盒一定接在閘刀開關后面，容易更換保險絲。
故選：C。
2.（2022·山東東營期末）在如圖所示的照明電路中，連接正確的是（　　）。
A． B．
C． D．
【答案】D。
【解析】
保險絲接在火線上，開關控制了零線，故A錯誤；
保險絲接在零線上，開關控制了火線，故B錯誤；
保險絲接在零線上，且沒有電流流過保險絲，開關控制了火線，故C錯誤；
保險絲接在火線上，開關控制火線，故D正確。
故選：D。
3.（2022·山東臨沂第二次月考）下列操作符合安全用電要求的是（　?。?br /> A．發生觸電時先切斷電源 B．用濕布擦拭工作的臺燈
C．將微波爐的三腳插頭改成二腳使用 D．同時使用多個大功率用電器
【答案】A。
【解析】
發生觸電事故時要先切斷電源，再對觸電者進行施救，人體是導體，如果不切斷電源，貿然去觸碰觸電者的話，此時觸電者仍然與火線相連，施救者也會發生觸電事故；故A符合題意；
濕布上有水容易導電，如果用濕布擦拭正在工作的臺燈，容易發生觸電事故；故B不符合題意；
用電器使用三腳插頭目的是把用電器的金屬外殼與大地相連，防止金屬外殼漏電時可能發生的觸電事故，所以不能將微波爐的三腳插頭改成二腳使用；故C不符合題意；
同時使用多個大功率用電器，可能會導致電路過載，電路中的電流過大，空氣開關跳閘；故D不符合題意。
故選：A。
4.（2022·江蘇常州第二次月考）如圖所示的家庭電路，當閉合開關時，發現電燈不亮。若原因是圖中打“×”的位置發生了斷路。則在開關閉合的情況下，用測電筆測試電路中A點時，測電筆氖管　　（選填“會”或“不會”）發光。

【答案】會。
【解析】
圖中，開關接在火線與電燈之間，開關閉合后，若“×”的位置發生了斷路，A點還與火線連通，所以用測電筆測試A點時，氖管會發光。
故答案為：會。
5.（2021·河北石家莊第二次月考）剛剛參加物理興趣小組的小勇同學，在獨立組裝完一盞臺燈后，將其接在電路中。閉合開關時，發現臺燈不亮，同時其它正常工作的用電器也停止工作，經檢查發現熔絲熔斷了，其原因可能是（　?。?br /> A．臺燈的燈絲斷了
B．臺燈的開關短路
C．臺燈燈座的兩個接線柱相碰了
D．進戶線的火線和零線原來就接在一起
【答案】C
【解析】
臺燈燈絲斷了，臺燈會不亮，但不會影響其它用電器，故A不合題意；
臺燈開關短路，開關不起作用，臺燈始終是亮的，故B不合題意；
臺燈燈座的兩個接線柱相碰了，閉合開關，臺燈燈座短路，會使電路短路，電路中電流過大，熔斷保險絲，故C符合題意；
進戶線的火線和零線原來就接在一起，則其他用電器開始就不會工作，故D不合題意。
故選：C。
6.（2022·河南鄭州第二次月考）在如圖所示的照明電路中，閉合開關S后，發現燈泡L不亮，用測電筆分別檢測b、c兩點，氖管都發光。若電路中只有一處故障，則可能是（ ）

A. 開關S斷路 B. 燈泡斷路 C. 燈泡短路 D. cd段斷路
【答案】D
【解析】
用測電筆分別測試b、c兩點氖管均發光，應該c、b兩點都與火線相通，即c點→燈泡L→b點→開關→火線都是通路；故障是c到進戶線的零線斷路了，即可能cd段斷路，故D正確。
故選：D。??
7.（2021·山東威海第二次月考）請用筆畫線表示導線，將圖中的電燈、開關和插座正確接入家庭電路中。

【答案】
【解析】
燈泡接法：火線進入開關，再進入燈泡頂端的金屬點，零線直接接入燈泡的螺旋套，這樣在斷開開關能切斷火線，接觸燈泡不會發生觸電事故；
三孔插座的接法：上孔接地線、左孔接零線、右孔接火線，如下圖所示：
故答案為：
8.（2021·河北邢臺第二次月考）家庭電路的觸電事故都是人體直接或間接跟　 　線接觸造成的。如圖所示是測電筆的結構，在使用測電筆時，手能接觸測電筆的　 ?。ㄟx填“筆尖”和“筆尾”）金屬體。

【答案】火線；筆尾。
【解析】
當人體直接或間接與火線接觸時，就會造成觸電；
使用測電筆辨別火線和零線時，用手接觸筆尾金屬體，筆尖接觸電線，氖管發光，表明檢測的是火線，但是手不能接觸筆尖金屬體，防止觸電。
故答案為：火線；筆尾。
9.（2022·江蘇南通第二次月考）“安全用電，珍惜生命”是每個公民應有的意識．下列關于家庭電路說法正確的是（ ）
A．家電路起火時，應先用水撲滅，然后再斷開電路
B．空氣開關跳閘，一定是家庭電路出現短路導致的
C．當有人觸電時，漏電保護器會迅速切斷電路
D．家中多個大功率用電器，應接在同一插線板上使用
【答案】C
【解析】
家庭電路起火時，應先斷開電路用水撲滅，然后再用水撲滅，防止觸電．故A錯誤；
空氣開關“跳閘”有可能發生了短路，還有可能是電路中用電器總功率過大造成的．故B錯誤；
漏電保護器通過檢測電路中地線和火線中電流大小差異來控制開關，當火線有漏電時（單線觸電）通過進戶火線的電流大,而通過進戶地線的電流小,引起繞在漏電保護器鐵芯上磁通變化,而自動關掉開關，切斷電路．故C正確；
家中多個大功率用電器不可以在同一插線板上使用，否則會使電路中電流的過大而引起火災．故D錯誤．
故選：C.
提升篇

1.（2022·江蘇泰州第二次月考）關于生活用電，下列說法中正確的是（ ）。
A. 我國家庭電路的電壓是36V；
B. 更換燈泡、搬動電器不用斷開電源開關；
C. 使用試電筆時人不會觸電是因?yàn)樵囯姽P氖管中的氖氣不導電；
D. 當電路中電流過大時，空氣開關可以自動切斷電路，起到保護作用
【答案】D。
【解析】
我國家庭電路的電壓是220V，故A錯誤；
更換燈泡、搬動電器前，為了防止觸電，需要斷開電源開關，故B錯誤；
在試電筆的構造中，有一個1MΩ以上的高值電阻，在使用試電筆測火線時，試電筆的高值電阻和人串聯在火線和大地之間，加在兩者之間的電壓是220V，此時試電筆的高值電阻分擔的電壓很大，人體分擔的電壓很小，通過人體的電流很小，氖管發光，人不會發生觸電事故，故C錯誤；
家庭電路中的空氣開關，當電路中電流過大時，可以自動的切斷電路，起到保護作用，故D正確。
故選：D。
2.（2022·江蘇宿遷第二次月考）如圖是小明設計的家庭電路的電路圖，下列對此電路圖的分析錯誤的是（　?。?br />
A．保險盒接法錯誤，保險盒應該安裝在火線上
B．二孔插座接法錯誤，其左端導線應該接在零線上
C．開關和燈泡接法正確，開關接在零線上符合安全用電原則
D．三孔插座接法正確，使用電冰箱時，插頭應插在三孔插座上
【答案】C
【解析】
保險裝置應該接在火線上，故A正確，不符合題意；
二孔插座左孔接零線右側孔接火線，故B正確，不符合題意；
為了用電安全，螺口燈螺口接零線，中央彈簧片經過開關接火線，故C錯誤，符合題意；
三孔插座左孔接零線、中間的孔接地線右側孔接火線，所以三孔插座連接正確，大功率用電器或帶有金屬外殼的用電器為了防止漏電引起人觸電要通過三孔插座接地，故D正確，不符合題意。
故選：C。
3.（2022·江蘇連云港期末）家里某用電器發生短路時，保險絲會立即熔斷，可用下列方法進行檢測．如下圖所示，斷開所有用電器的開關，用一個普通的白熾燈L作為“校驗燈”，與熔斷的保險絲并聯，然后只閉合S、S1，若L正常發光，說明 L1________；只閉合S、S2，若L發出暗紅色的光（發光不正常），說明 L2_________．（均選填“正常”、“短路”或“開路”）．

【答案】 短路 ；正常
【解析】
因?yàn)榧矣秒娖鞴ぷ麟妷簽?20V，所以若將一個普通的白熾燈L與那個熔斷的熔絲并聯，當只閉合S、S1時， L能正常發光，說明另一燈泡L1 沒有分到電壓，因?yàn)闄z驗燈泡兩端的電壓應為220V，即此時一定是燈泡L1 發生了短路；若只閉合S、S2，發現校驗燈發出暗紅色的光 （發光不正常），說明校驗燈電壓應小于220V，即此時應該是檢驗燈泡與另一燈泡串聯接在火線與零線之間，故該支路沒有短路，說明 L2正常．
故答案為：短路 ；正常
4.（2022·江蘇鹽城第二次月考）如圖所示是住宅戶內配電系統，由圖可知，空調機與照明燈是_______聯的，漏電保護器與三孔插座是_______聯的。當站在地上的人不小心接觸了火線，電流經過人體流入大地，這時電路中的______會迅速切斷電流，對人身起到保護作用。

【答案】并；串；漏電保護器。
【解析】
由于空調機和照明燈可以單獨工作，因此空調機和照明燈采用并聯連接方式；
如果站在地上的人不小心接觸了火線，電流經過人體流入大地，漏電保護器會迅速切斷電流，對人身起到保護作用；通過插座連接的用電器電流也要通過漏電保護器，所以漏電保護器與三孔插座串聯。
故答案為：并；串；漏電保護器。
5.（2022·山東日照第二次月考）如圖，繪制的是一棟樓房里各家的日常生活。但小王家里“停電了”，他家停電的原因不可能是以下哪種（　　）

A．樓房里的某條電線斷路 B．全樓用電器總功率過大
C．小王家忘記交電費了 D．小王家漏電保護器跳閘
【答案】B。
【解析】
樓房里的某條電線斷路，如果是小王家的線路斷了，會導致小王家停電，而其他用戶有電，故A項原因是可能的。
若全樓用電器總功率過大，干路電流過大，會引起整棟樓的空氣開關斷開，整棟樓停電，故B項原因是不可能的，符合題意。
若小王家忘記交電費了，會導致小王家停電，而其他用戶有電，故C項原因是可能的。
若小王家漏電保護器跳閘，會導致小王家停電，而其他用戶有電，故D項原因是可能的。
故選：B。
6.（2022·山東濟寧第二次月考）如圖所示，是家庭電路的部分電路，下列說法正確的是（　?。?br />
A．若保險絲熔斷了，一定發生了短路
B．若導線cd之間斷路，插座就不能對外安全供電
C．開關S也可以接在ae之間
D．若ab之間斷路，閉合開關S燈泡L不亮
【答案】B。
【解析】
若保險絲熔斷了，說明電路中的電流過大，可能是發生了短路，也可能是用電器的總功率過大，故A項說法錯誤；
由圖可知，cd接的是地線，是為了防止用電器外殼帶電時發生觸電事故；若導線cd之間斷路，此時插座仍能對外供電，但插座是不安全的，故B項說法正確；
若開關S接在ae之間，此時開關接在了用電器和零線之間，不符合安全用電常識，故C項說法錯誤；
若ab間斷路，燈泡L一端接進戶零線，另一端通過開關接到火線上，則閉合開關S，燈泡L能發光，故D項說法錯誤。
故選：B。
7.（2022·山東泰安第二次月考）小花媽媽買了一個標有“220V 1500W”的電熱水壺，如圖甲，可電熱水壺的電源線比較短，于是商家贈送了一個標有“220V 5A”字樣的插線板，如圖乙。利用所學的物理知識回答下列問題：

(1)用它燒水時發現水燒開了。而導線卻幾乎不熱，這是由于電熱水壺內部電熱絲的___________比導線的大；
(2)若使用商家贈送的插線板為該電熱水壺供電，會帶來哪些安全隱患？列舉出一點并說明理由___________。
【答案】電阻 ；容易引起觸電事故。因?yàn)殡娝畨貫榻饘偻鈿ぃ饘偻鈿さ挠秒娖餍枰萌遣孱^連接地線。
【解析】
導線和電水壺串聯，電流和通電時間相同，電水壺內部電熱絲的電阻較大，由Q=I2Rt可知，電水壺上產生的熱量較多，故水燒開了，而導線卻幾乎不熱。
安全隱患一：由P=UI得，電熱水壺的額定電流
I=PU=1500W220V≈6.82A
而插線板的允許通過的最大電流為5A，即電熱水壺的額定電流大于了插線板允許通過的最大電流，會因電流過大而燒壞插線板，存在火災隱患；
安全隱患二：電熱水壺是金屬外殼，應使用三腳插頭接地線。兩腳插頭無法接地線，當電熱水壺漏電時容易發生觸電事故。
故答案為：電阻 ；容易引起觸電事故。因?yàn)殡娝畨貫榻饘偻鈿?，金屬外殼的用電器需要用三角插頭連接地線。
8.（2022·北京大興區第二次月考）根據電工手冊可知，通過人體的電流與通電時間的乘積大于30mA?s時，會對人體產生致命危險。下列4組通過人體的電流和通電時間中，會對人體產生致命危險的是（ ）
A. 30mA0.5s B. 20mA1.2s
C. 25mA2.0s D. 35mA0.2s
【答案】C;
【解析】
得出電流與通電時間的乘積，分別為：
A、30mA×0.5s=15mA?s，
B、20mA×1.2s=24mA?s，
C、25mA×2.0s=50mA?s，
D、35mA×0.2s=7mA?s。?
故C中電流與通電時間的乘積大于30mA?s，會對人體產生致命危險。?
故選：C。?
9.（2022·江蘇無錫期末）如圖所示，請用筆畫線代替導線，將圖中元件接入家庭電路中，要求：
①開關控制白熾燈：②三孔插座單獨接入。

【答案】：

【解析】
開關和燈泡的接法：燈和開關串聯，開關接在火線和燈之間，這樣既能控制燈泡，又能更安全。
安裝三孔插座時，上孔接地線，左孔接零線，右孔接火線。
故答案為：
10.（2022·江蘇蘇州期末）親愛的同學，請利用你所掌握的實驗技能回答下列問題。
（1）如圖甲，這是一種家用電力檢測儀的部分截圖，它當前測量的是________（填物理量），示數是________；

（2）如圖乙所示，這是某試電筆的結構圖，其外殼為透明絕緣體，安裝時________，（選填“能”或“不能”）調換氖管與電阻的位置，使用時，手的________（選填“要”或“不要”）接觸筆卡；
（3）家庭電路中，檢測電路故障時，電工師傅常用一只額定電壓為220V的燈泡L0（檢驗燈泡），放在保險絲位置上，并且斷開保險絲，來檢查家庭電路中每個支路的情況，如圖丙所示，當S閉合時，再逐一閉合S1、S2、S3（每次只閉合其中的一個開關）可能出現下列幾種現象，請你根據所提供的現象判斷電路的狀態（選填“短路”“斷路”或“正常”）
①L0不亮，說明該支路________；
②L0正常發光，說明該支路________；
③L0發光呈暗紅色，說明該支路________。
【答案】???? 電功率?；790.0W；能；要?； 斷路?； 短路；正常
【解析】
由圖片上的單位W可知，應該是測量功率的，其數值為790.0W。
氖管與電阻是串聯在一起的，所以可以調換位置，試電筆使用時手指應接觸筆卡金屬體，使火線、測電筆、人體、大地構成閉合回路，才能使氖管發光。
當L0不亮?xí)r，說明電路沒有電流通過，支路是斷路狀態。
當L0能正常發光，說明L0得到了220V的電壓，該支路是發生了短路。
L0發光呈暗紅色時，說明L0與支路燈泡串聯，兩個燈得到的電壓都小于220V。均不能正常發光，反而說明支路是正常的。
故答案為： 電功率?；790.0W；能；要?； 斷路?； 短路；正常
