物理九年級全冊電功率一課一練

這是一份物理九年級全冊電功率一課一練，共5頁。試卷主要包含了選擇題，填空題，實驗題，計算題等內容，歡迎下載使用。

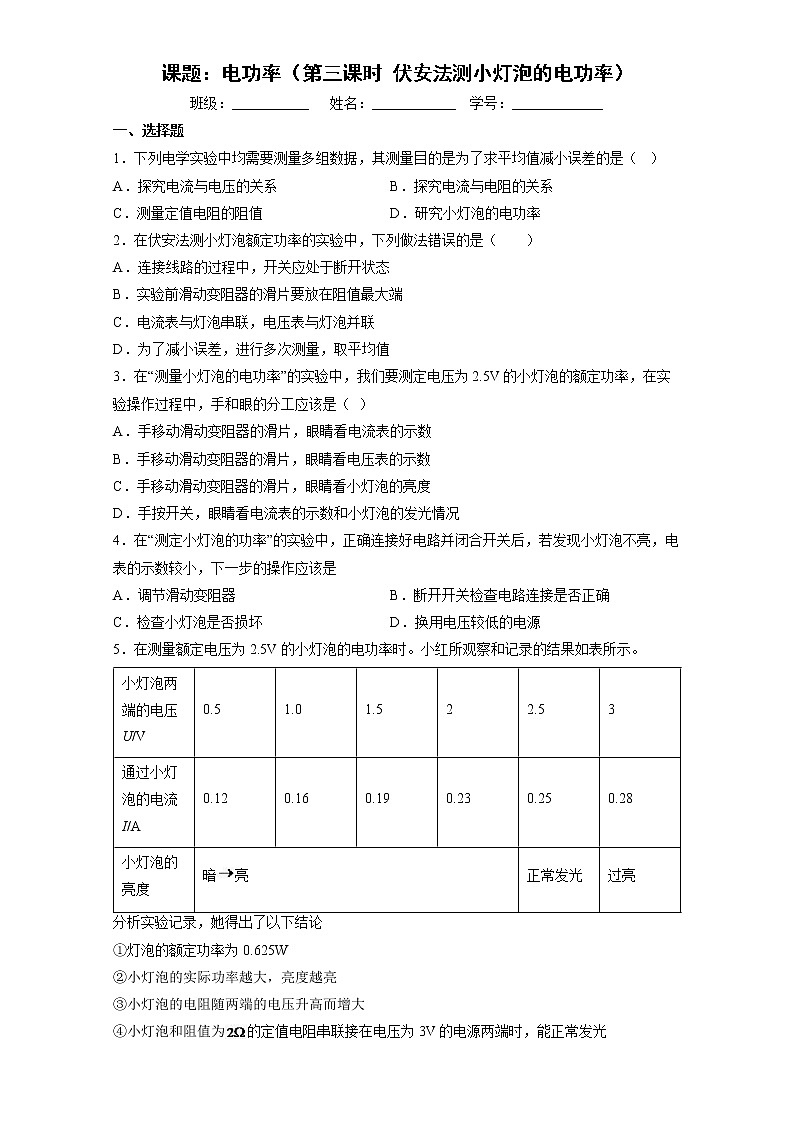

課題：電功率（第三課時 伏安法測小燈泡的電功率）班級：___________   姓名：____________  學號：_____________一、選擇題1．下列電學實驗中均需要測量多組數據，其測量目的是為了求平均值減小誤差的是（   ）A．探究電流與電壓的關系 B．探究電流與電阻的關系C．測量定值電阻的阻值 D．研究小燈泡的電功率2．在伏安法測小燈泡額定功率的實驗中，下列做法錯誤的是（　?。?/span>A．連接線路的過程中，開關應處于斷開狀態B．實驗前滑動變阻器的滑片要放在阻值最大端C．電流表與燈泡串聯，電壓表與燈泡并聯D．為了減小誤差，進行多次測量，取平均值3．在“測量小燈泡的電功率”的實驗中，我們要測定電壓為2.5V的小燈泡的額定功率，在實驗操作過程中，手和眼的分工應該是（  ）A．手移動滑動變阻器的滑片，眼睛看電流表的示數B．手移動滑動變阻器的滑片，眼睛看電壓表的示數C．手移動滑動變阻器的滑片，眼睛看小燈泡的亮度D．手按開關，眼睛看電流表的示數和小燈泡的發光情況4．在“測定小燈泡的功率”的實驗中，正確連接好電路并閉合開關后，若發現小燈泡不亮，電表的示數較小，下一步的操作應該是A．調節滑動變阻器 B．?dāng)嚅_開關檢查電路連接是否正確C．檢查小燈泡是否損壞 D．換用電壓較低的電源5．在測量額定電壓為2.5V的小燈泡的電功率時。小紅所觀察和記錄的結果如表所示。 小燈泡兩端的電壓U/V0.51.01.522.53通過小燈泡的電流I/A0.120.160.190.230.250.28小燈泡的亮度暗亮正常發光過亮分析實驗記錄，她得出了以下結論①燈泡的額定功率為0.625W               ②小燈泡的實際功率越大，亮度越亮③小燈泡的電阻隨兩端的電壓升高而增大④小燈泡和阻值為的定值電阻串聯接在電壓為3V的電源兩端時，能正常發光其中正確的是（　?。?/span>A．只有①       B．只有①② C．只有①②③ D．①②③④都正確二、填空題6．測量小燈泡的電功率實驗原理____________，連接電路時開關應該________，滑動變阻器的滑片應調到________處，滑動變阻器在實驗中作用________、________。7．在測量小燈泡的實際功率時，應多測幾次，以觀察燈泡在不同電壓下的發光情況.但在測某小燈泡的額定功率時，就只能________，即測小燈泡在________電壓下的功率；因為任何用電器都只有一個固定的額定功率.8．小華在實驗室利用伏安法測量小燈泡的電功率。在實驗過程中，當電壓表的示數和電流表示數如圖所示時，通過小燈泡的電流為______A，此時小燈泡的電功率為______W。9．用如圖電路測量小燈泡的電功率，電源電壓為3V．小燈泡的額定電壓為2.5V．連接電路時，開關應處于_______狀態；閉合開關后，小燈泡不發光，電流表無示數，電壓表示數為3V，產生該現象的原因可能是小燈泡_________                10．小華在探究“小燈泡發光時的亮度與電功率的關系”的實驗中，所用的電源電壓是，小燈泡的額定電壓是，小燈泡兩端允許加的最大電壓為額定電壓的1.2倍，小華同學移動滑片，記下多組對應的電壓表和電流表的示數，并繪制成下如圖所示的圖象.根據圖象信息，可計算出小燈泡的額定功率是______，該圖象不是直線，主要原因是__________________．三、實驗題11．在“測小燈泡電功率”的實驗中，實驗室有以下器材：小燈泡L（額定電壓為2.5V，電阻約為10）、電流表（00.6A  03A）、電壓表（03V  015V）、開關、電壓為4V的電源、滑動變阻器、導線若干。  【進行實驗與收集證據】 （1）根據圖甲提供的電路，用筆畫線代替導線，將圖乙的實物圖連接完整。（2）實驗過程中，閉合開關，發現小燈泡不亮，電壓表沒有示數，電流表指針沒有明顯的偏轉，原因可能是_____________。A．小燈泡斷路                   B．只有小燈泡短路C．只有滑動變阻器短路              D．滑動變阻器斷路（3）排除故障后繼續實驗，小華進行了3次測量，并將有關數據及現象記錄在下表中。在第1次實驗中小 燈泡發光偏暗的原因是________，要測定小燈泡的額定功率，接下來應將滑片向_______（選填 “左”或“右”）端移動，直到電壓表示數為2.5小燈泡正常發光時電流表示數如圖丙所示，則小燈泡的額定功率為_________ W。實驗次數電壓U/V電流I/A實際電功率P/W小燈泡亮度11.50.200.30偏暗22.5  正常32.80.320.896更亮 （4）分析表中數據可得出的結論：小燈泡的實際電功率_________，小燈泡越亮。  四、計算題12．燈泡銘牌上標有“6V　3W”的字樣接在電源電壓恒為9V的電路中，為了使小燈泡正常發光，需要在電路中串聯一個電阻R求：（1）小燈泡正常工作時的電流．（2）小燈泡正常工作時，電阻R的阻值．（3）小燈泡正常工作時，電阻R消耗的電功率．        13．燈泡L標有“2.5V”字樣，它的電阻隨它兩端電壓變化的關系圖象如圖甲所示．將該燈泡L和滑動變阻器R接入電源電壓恒定的電路中（如圖乙），閉合開關S，當滑動變阻器滑片調到某一位置時，燈泡L恰好正常發光，此時電壓表的示數為2V．（1）燈泡的額定功率是多少？（2）電源電壓是多少？（2）當電壓表的示數為3V時，通過燈泡的電流是多少？此時變阻器的電功率是多少？
參考答案：1．C2．D3．B4．A5．D6．          斷開     阻值最大     保護電路     控制燈泡兩端電壓7．     測一次     額定8．     0.26     0.529．     斷開     斷路10．     0.5     燈絲電阻隨溫度升高而增大11．          D；     小燈泡的實際功率過?。?/span>     左；     0.75；     越大；     12．（1）0.5A （2）6Ω （3）1.5W13．（1）0.625W（2）4.5V （3）0.1875A; 0.5625W．
