蘇科版九年級全冊電功率鞏固練習

這是一份蘇科版九年級全冊電功率鞏固練習，共31頁。

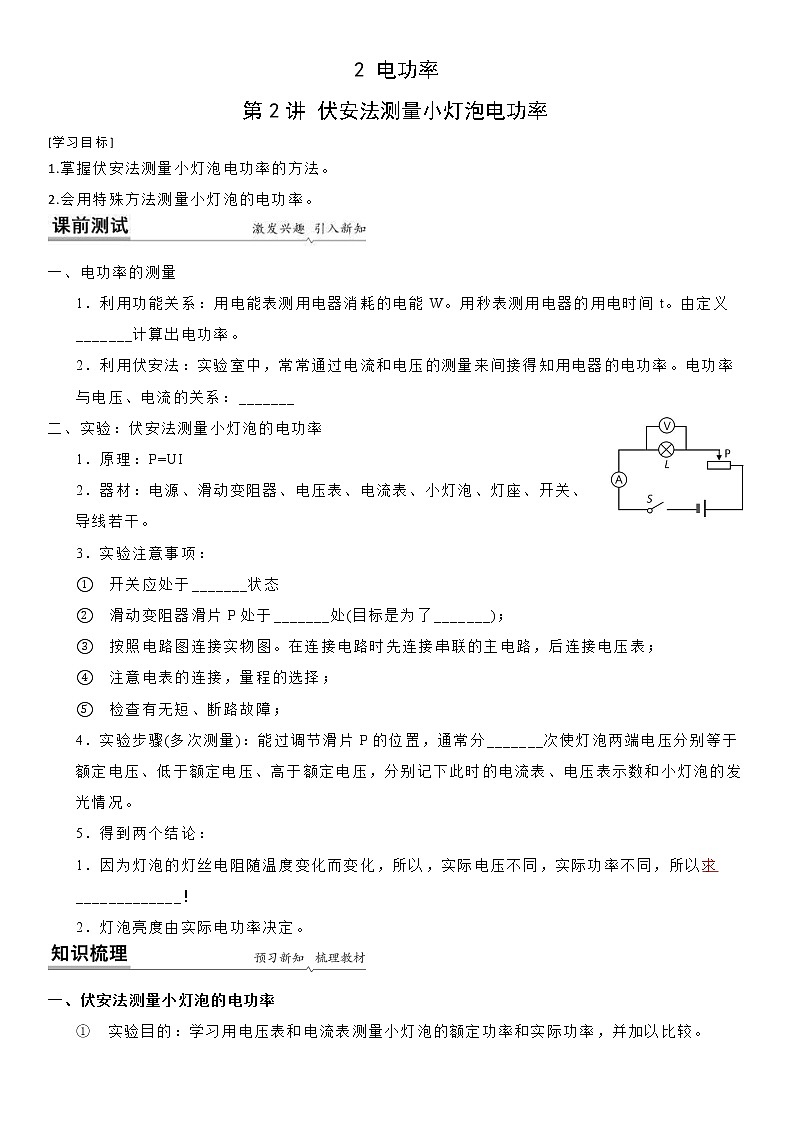

?2 電功率
第2講 伏安法測量小燈泡電功率
[學習目標]
1.掌握伏安法測量小燈泡電功率的方法。
2.會用特殊方法測量小燈泡的電功率。

一、電功率的測量
1． 利用功能關系：用電能表測用電器消耗的電能W。用秒表測用電器的用電時間t。由定義
_______計算出電功率。
2． 利用伏安法：實驗室中，常常通過電流和電壓的測量來間接得知用電器的電功率。電功率
與電壓、電流的關系：_______
二、實驗：伏安法測量小燈泡的電功率
1．原理：P=UI
2．器材：電源、滑動變阻器、電壓表、電流表、小燈泡、燈座、開關、
導線若干。
3．實驗注意事項：
①　 開關應處于_______狀態
②　 滑動變阻器滑片P處于_______處(目標是為了_______)；
③　 按照電路圖連接實物圖。在連接電路時先連接串聯的主電路，后連接電壓表；
④　 注意電表的連接，量程的選擇；
⑤　 檢查有無短、斷路故障；
4．實驗步驟(多次測量)：能過調節滑片P的位置，通常分_______次使燈泡兩端電壓分別等于
額定電壓、低于額定電壓、高于額定電壓，分別記下此時的電流表、電壓表示數和小燈泡的發光情況。
5．得到兩個結論：
1．因為燈泡的燈絲電阻隨溫度變化而變化，所以，實際電壓不同，實際功率不同，所以求
_____________！
2．燈泡亮度由實際電功率決定。

一、 伏安法測量小燈泡的電功率
①　實驗目的：學習用電壓表和電流表測量小燈泡的額定功率和實際功率，并加以比較。

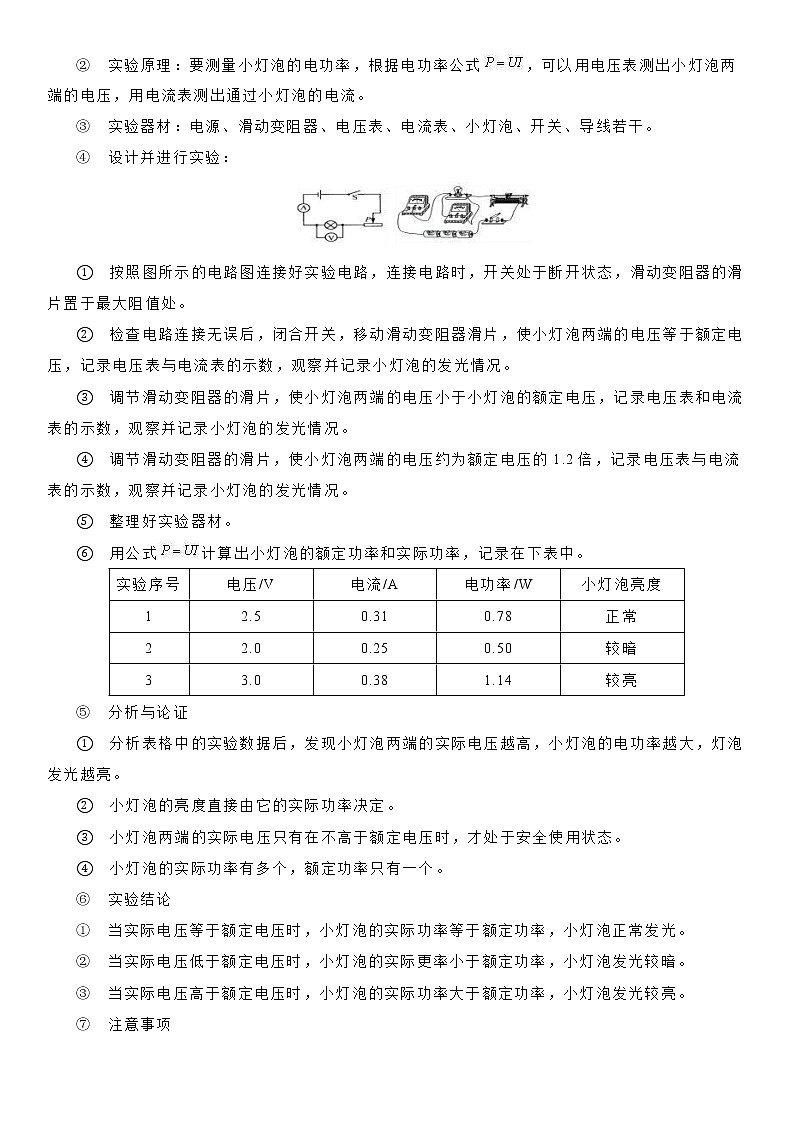

②　實驗原理：要測量小燈泡的電功率，根據電功率公式，可以用電壓表測出小燈泡兩端的電壓，用電流表測出通過小燈泡的電流。
③　實驗器材：電源、滑動變阻器、電壓表、電流表、小燈泡、開關、導線若干。
④　設計并進行實驗：

①　 按照圖所示的電路圖連接好實驗電路，連接電路時，開關處于斷開狀態，滑動變阻器的滑片置于最大阻值處。
②　 檢查電路連接無誤后，閉合開關，移動滑動變阻器滑片，使小燈泡兩端的電壓等于額定電壓，記錄電壓表與電流表的示數，觀察并記錄小燈泡的發光情況。
③　 調節滑動變阻器的滑片，使小燈泡兩端的電壓小于小燈泡的額定電壓，記錄電壓表和電流表的示數，觀察并記錄小燈泡的發光情況。
④　 調節滑動變阻器的滑片，使小燈泡兩端的電壓約為額定電壓的1.2倍，記錄電壓表與電流表的示數，觀察并記錄小燈泡的發光情況。
⑤　 整理好實驗器材。
⑥　 用公式計算出小燈泡的額定功率和實際功率，記錄在下表中。
實驗序號
電壓/V
電流/A
電功率/W
小燈泡亮度
1
2.5
0.31
0.78
正常
2
2.0
0.25
0.50
較暗
3
3.0
0.38
1.14
較亮
⑤　分析與論證
①　 分析表格中的實驗數據后，發現小燈泡兩端的實際電壓越高，小燈泡的電功率越大，燈泡發光越亮。
②　 小燈泡的亮度直接由它的實際功率決定。
③　 小燈泡兩端的實際電壓只有在不高于額定電壓時，才處于安全使用狀態。
④　 小燈泡的實際功率有多個，額定功率只有一個。
⑥　實驗結論
①　當實際電壓等于額定電壓時，小燈泡的實際功率等于額定功率，小燈泡正常發光。
②　當實際電壓低于額定電壓時，小燈泡的實際更率小于額定功率，小燈泡發光較暗。
③　當實際電壓高于額定電壓時，小燈泡的實際功率大于額定功率，小燈泡發光較亮。
⑦　注意事項

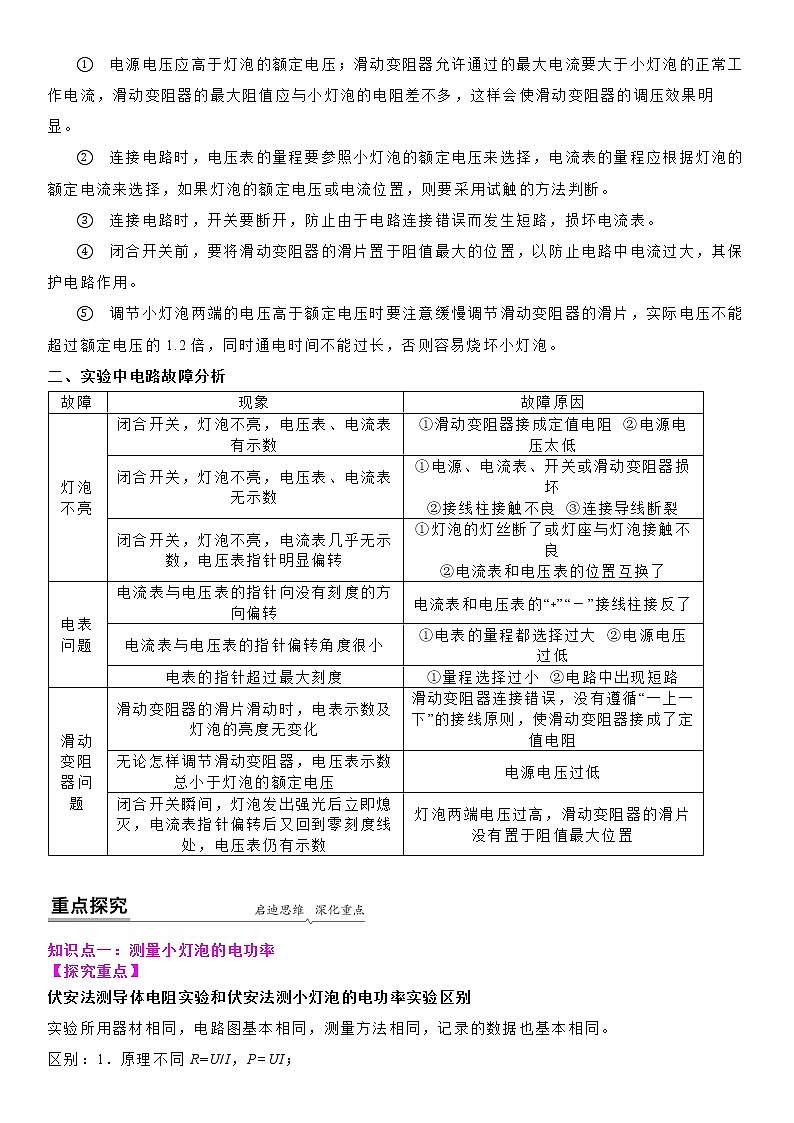

①　 電源電壓應高于燈泡的額定電壓；滑動變阻器允許通過的最大電流要大于小燈泡的正常工作電流，滑動變阻器的最大阻值應與小燈泡的電阻差不多，這樣會使滑動變阻器的調壓效果明顯。
②　 連接電路時，電壓表的量程要參照小燈泡的額定電壓來選擇，電流表的量程應根據燈泡的額定電流來選擇，如果燈泡的額定電壓或電流位置，則要采用試觸的方法判斷。
③　 連接電路時，開關要斷開，防止由于電路連接錯誤而發生短路，損壞電流表。
④　 閉合開關前，要將滑動變阻器的滑片置于阻值最大的位置，以防止電路中電流過大，其保護電路作用。
⑤　 調節小燈泡兩端的電壓高于額定電壓時要注意緩慢調節滑動變阻器的滑片，實際電壓不能超過額定電壓的1.2倍，同時通電時間不能過長，否則容易燒壞小燈泡。
二、 實驗中電路故障分析
故障
現象
故障原因
燈泡
不亮
閉合開關，燈泡不亮，電壓表、電流表有示數
①滑動變阻器接成定值電阻 ②電源電壓太低
閉合開關，燈泡不亮，電壓表、電流表無示數
①電源、電流表、開關或滑動變阻器損壞
②接線柱接觸不良 ③連接導線斷裂
閉合開關，燈泡不亮，電流表幾乎無示數，電壓表指針明顯偏轉
①燈泡的燈絲斷了或燈座與燈泡接觸不良
②電流表和電壓表的位置互換了
電表
問題
電流表與電壓表的指針向沒有刻度的方向偏轉
電流表和電壓表的“﹢”“－”接線柱接反了
電流表與電壓表的指針偏轉角度很小
①電表的量程都選擇過大 ②電源電壓過低
電表的指針超過最大刻度
①量程選擇過小 ②電路中出現短路
滑動變阻器問題
滑動變阻器的滑片滑動時，電表示數及燈泡的亮度無變化
滑動變阻器連接錯誤，沒有遵循“一上一下”的接線原則，使滑動變阻器接成了定值電阻
無論怎樣調節滑動變阻器，電壓表示數總小于燈泡的額定電壓
電源電壓過低
閉合開關瞬間，燈泡發出強光后立即熄滅，電流表指針偏轉后又回到零刻度線處，電壓表仍有示數
燈泡兩端電壓過高，滑動變阻器的滑片沒有置于阻值最大位置


知識點一：測量小燈泡的電功率
【探究重點】
伏安法測導體電阻實驗和伏安法測小燈泡的電功率實驗區別
實驗所用器材相同，電路圖基本相同，測量方法相同，記錄的數據也基本相同。
區別：1．原理不同R=U/I，P=UI；
2．測電阻時，為了減小誤差而應多次測量求平均值；測電功率時，通過每組實驗的數據求出的是用電器在不同電壓下的實際功率，所以絕對不能求幾次實驗結論的平均值(滑動變阻器的調節作用不同)。
【例題精講】
A．如圖所示，是小強同學做電學實驗時所畫電路圖的一部分，其中小燈泡的銘牌看不清楚，根據此圖，可以直接研究的問題是 (　 　)

A．測小燈泡正常發光的電阻
B．測小燈泡消耗的電能
C．測小燈泡實際電功率
D．測小燈泡額定電功率
【鞏固訓練】
B．如圖所示，“2.5V 0.3A“和“3.8V 0.3A”的兩只小燈泡　 　(選填“串聯”或“并聯”)在電路中，閉合開關后，觀察到“3.8V”的小燈泡比“2.5V”的小燈泡亮，說明“3.8V”小燈泡的實際功率比“2.5V”小燈泡的實際功率　 　(選填“大”或“小”)

知識點二：測量小燈泡電功率實驗
【探究重點】
考查方向
解答思路
補充電路
以某一電器為起點，觀察一周，先連主電器，后連測量電器，注意連線不能交叉
測量前變阻器的位置、目的
處于最大位置、為了保護電路
變阻器連接
一上一下
開關狀態
斷開狀態
電路故障
電流表無示數，某處斷路；電壓表無示數，被測電器短路或電壓表連線未接好
電流表、電壓表反偏
正負極反接
影響小燈泡亮度的因素
由小燈泡實際功率決定，功率越大，亮度越高
確定劃片移動方向和接入電阻大小
根據電阻與長度成正比接線
實際功率大小
根據公式：進行計算
分析圖像求額定功率
根據額定電壓確定電流，計算即得額定功率
分析圖象不同電壓下燈絲電阻值不同
原因是燈絲電阻隨溫度的變化而變化
【例題精講】
C．某實驗小組的同學用圖甲所示器材測量小燈泡電功率，待測小燈泡L的額定電壓為3.8V，額定功率小于1W，電源電壓恒為6V，滑動變阻器R的規格為“20Ω 1A”，圖甲所示是該實驗小組沒有連接完整的電路。

(1)請你用筆線代替導線，在圖甲中把電路連接完整
(2)正確連接完電路，閉合開關后，發現無論怎樣移動滑片，小燈泡不亮，電流表無示數，電壓表示數明顯，仔細檢查，連接無誤，那么出現該狀況的原因應該是 (選填“A”、“B”、“C”或“D”)
A．電流表內部斷路了 B．燈泡的燈絲斷了
C．燈座內部出現了短路 D．滑動變阻器的電阻線斷了
(3)排出故障后，通過正確操作，當燈泡正常發光時，電流表示數如圖乙所示，其值為　 　A，小燈泡的額定功率為　 　W。
(4)測出小燈泡的額定功率后，再測大于小燈泡額定功率的實際功率，應將滑動變阻器的滑片向　 　(選填“左”或“右”)端滑動。
(5)測量小燈泡的電功率　 　(選填“需要”或“不需要”)多次測量求平均值，原因是　 　。
(6)圖丙是該實驗小組的同學測量小燈泡電功率的電路圖，測量后他們對測量結果進行了誤差分析，考慮電表本身對電路的影響，該電路主要是由于所測　 　(選填“電壓”或“電流”)值偏大引起小燈跑電功率偏大的。
【鞏固訓練】
D．小明在做“測定小燈泡電功率”的實驗時連接了如圖甲所示的電路
(1)閉合開關后，移動滑動變阻器的滑片P，發現小燈泡不亮，經檢查有一根導線連接錯誤，請你在電路中將連接錯誤的導線上打“×”，并補測出正確的連線。
(2)正確連接電路后，滑片P移動到某一位置時，電壓表和電流表示數如圖乙所示小燈泡此時的電功率是多少？
(3)小明根據記錄的多組數據繪制出小燈泡的I﹣U圖象(圖丙)，分析評估時，小明對自己的實驗產生了困惑，他認為：由歐姆定律I=知，I與U之間的變化關系是正比函數，所以其圖象理論上應該是過原點的一條直線，請你幫助他解除困惑。

知識點三：特殊法測量小燈泡電功率
【探究重點】
注意：伏安法測小燈泡電功率與伏安法測電阻阻值的異同。
相同點：①實驗電路基本相同，可采用同一電路；②實驗方法相同，都是伏安法；③測量的物理量相同，都測量電流I和電壓U。
不同點：①實驗原理不同，測小燈泡電功率的實驗原理，測電阻阻值的實驗原理是；②數據處理方式不同，測電阻阻值時需要多次測量，最后求平均值以減小實驗誤差，而測小燈泡電功率時也需要多次測量，但不能用來求平均值，而是尋找不同電壓下的電功率有什么規律。
【例題精講】
E．小燈泡的額定電壓已知、定值電阻R0的阻值已知，小明設計了四種不同的方案打算測量小燈泡的額定功率，在電路不能重新拆接的條件下，其中不能夠測出小燈泡額定功率的是(　　)
A． B． C．D．
【鞏固訓練】
F．在“測量小燈泡的額定功率”實驗中，提供如下實驗器材：
A．電源(輸出電壓恒為4.5V)
B．小燈泡(額定電壓3.5V．電阻約為10Ω)
C．滑動變阻器(0﹣10Ω，最大電流2A)
D．電壓表(量程0∽3V)
E．電流表(量程0﹣0.6A﹣3A)
(1)實驗小組初步設計電路如圖甲所示。經分析此電路無法測出小燈泡的額定功率，原因是 。
(2)重新設計電路如圖乙所示，請對照此圖在答題卡圖中用筆畫線替代導線，完成實物圖的連接。
(3)連接電路完成后，閉合開關，發現電流表不動，電壓表也無示數，若電路中只有一處故障，可能是 。
A．小燈泡斷路 B．電壓表斷路 C．滑動變阻器斷路
(4)排除故障后繼續實驗，閉合開關，調節滑動變阻器，當電壓表示數為U= V時小燈泡正常發光，此時電流表示數如圖丁所示，則小燈泡的額定功率P額= W。


1. (2021·貴州貴州·中考真題)用下圖所示的器材“測定小燈泡電功率”。

(1)小強依照電路圖、選擇了合適的電表量程連接元件，但尚未連接完整，用筆畫線代替導線將圖甲中的元件連接完整______；
(2)閉合開關前，必須將滑動變阻器的滑片P移到______(填“a”或“b”)端。實驗時，移動滑動變阻器的滑片P，改變小燈泡兩端的______，從而控制小燈泡的實際功率；
(3)小強觀察到小燈泡的額定電壓為2.5V，閉合開關S，移動滑動變阻器的滑片P，當電壓表的示數為2.5V時，電流表的小數如圖乙所示，則小燈泡的額定功率為______W；
(4)繼續向a端移動滑動變阻器的滑片P，這時小燈泡的實際功率會______(選填“變大”或“變小”)。
2. (2021·山東煙臺·中考真題)為了測量小燈泡的電功率及觀察小燈泡的亮度變化情況，某小組選用了一只額定電壓為3.8V的小燈泡，他們準備進行三次測量，加在小燈泡兩端的電壓分別為3.8V、4.5V和3V，連接的實物電路圖如圖所示。

電壓表示數(V)
電流表示數(A)
小燈泡的實際功率(W)
小燈泡的發光情況
3.8
0.40

正常發光
4.5
0.42
1.89
校亮
3.0
0.38
1.14
較暗
(1)開始實驗后，閉合開關，向左移動滑動變阻器的滑片時，發現小燈泡的亮度____________(選填“變亮”、“變暗”或“不變”)，電流表的示數____________，電壓表的示數____________(后兩個空均選填“變大”、“變小”或“不變”)；
(2)小組成員根據觀察到的現象檢查發現有一根導線連接錯誤，請在錯誤的導線上畫“×”，用筆畫線代替導線畫出正確的連線_______；
(3)正確連接電路后開始實驗，實驗所測數據如上表所示，則小燈泡的額定功率為____________W；
(4)根據上表的實驗數據以及小燈泡的發光情況，你有什么發現_______?
3. 在測量小燈泡電功率的實驗中，電源電壓為6V，小燈泡的額定電壓為2.5V。

(1)圖甲是某小組連接的電路，其中有一根多余的導線，導致電路連接錯誤，請在這根導線上打“×”。
(2)拆除多余的導線后，正確操作，當小燈泡正常發光時，電流表示數如圖乙所示，則小燈泡的額定功率是 　 　W。
(3)圖丙是根據實驗數據繪制的通過小燈泡的電流I與其兩端電壓U的關系圖像，分析圖像可知，當小燈泡兩端的電壓為1.5V時，小燈泡的電阻為 　 　Ω；當小燈泡兩端電壓升高時，其電阻的變化情況是 　 　(選填正確選項前的字母)。
A.保持不變B.逐漸減小C.逐漸增大

1. (2021·遼寧·中考真題)小剛在實驗室利用圖甲所示的實驗裝置測量額定電壓為2.5V小燈泡的額定功率(電源電壓恒定)實驗步驟如下：

(1)開關閉合前，應將滑片移到變阻器的______(填“最左”或“最右”)端。
(2)閉合開關，移動變阻器的滑片，電流表有示數而電壓表沒有示數，故障的原因可能是小燈泡_______(選填“短路”或“斷路”)。
(3)排除故障后，移動變阻器的滑片到某一位置時，電壓表的示數為1V，此時應將變阻器的滑片向_______(選填“左”或“右”)動，直到電壓表的示數為2.5V時為止，此時電流表的示數如圖乙所示，則電流值為_______A，小燈泡的額定功率為______W。
(4)根據實驗數據繪制的通過小燈泡的電流隨其兩端電壓變化的圖像，如圖丙所示，該圖像不是直線的原因是______。實驗中小燈泡隨著它兩端電壓的增大而逐漸變亮，是因為小燈泡的亮度是由它的______決定的。
(5)小剛又設計了如圖丁所示的電路，測出了標有額定電流為0.3A的小燈泡的額定功率。電源電壓恒定，變阻器R1的最大阻值為10Ω，實驗操作如下：

①閉合S1，斷開S2，移動變阻器R1的滑片，使電流表的示數為0.3A；
②閉合S2，斷開S1，保持變阻器R1的滑片位置不動移動變阻器R2的滑片，使電流表的示數仍為0.3A；
③________，將變阻器R1的滑片移到最左端，電流表的示數為0.6A，再將變阻器R1的滑片移到最右端，電流表的示數為0.2A；
④小燈泡的額定功率為______W。
2. (2021·遼寧遼寧·中考真題)測量小燈泡電功率。
(1)小明在測量額定電壓為2.5V小燈泡L1電功率時，選擇了電壓恒定的電源、滑動變阻器、電壓表和電流表等器材，設計了如圖甲所示的電路。

①圖甲中有一根導線尚未連接，請你用筆畫線代替導線將電路補充完整______。正確連接電路后，閉合開關前應將滑動變阻器的滑片滑至最______(填“左”或“右”)端。閉合開關后，發現電流表和電壓表的指針均不發生偏轉，則電路出現的故障可能是滑動變阻器______。
②排除故障閉合開關，適當調節滑動變阻器的滑片，電壓表的示數如圖乙所示，為了測量小燈泡的額定功率，應使滑動變阻器連入電路的阻值______(填“變大”或“變小”)。小燈泡正常發光時，電流表的示數如圖丙所示為______A，小燈泡的額定功率為______W。
③繼續調節滑動變阻器的滑片，多次實驗，小明發現燈絲的電阻是隨功率變化的，當小燈泡的電阻為8Ω時，小燈泡的實際功率______(填“大于”、 “小于”或“等于”)額定功率。
(2)小明設計了如圖丁所示的電路，用一個電壓表或電流表，測量額定電壓為U額的小燈泡L2的額定功率，已知定值電阻的阻值為R0、電源電壓未知。請你完成下面的步驟。
①將______(填“電壓表并聯在ab間”、 “電流表串聯在a點”或“電流表串聯在b點”)，只閉合開關S和S1，調節滑動變阻器的滑片使電表的示數為______，燈泡正常發光；

②只閉合開關S和S2，變阻器滑片位置______(填“保持不動”、 “向右移動”或“向左移動”)讀出電表的示數U或者是I；
③小燈泡L2的額定功率表達式為P額=______。

1. 小明同學利用電流表和電阻箱測量小燈泡的功率，設計并接了如圖甲所示的實物電路。

(1)為了保護電路，閉合開關S1前，應將滑片P移到動變阻器的 (“A”或“B”)端。
(2)閉合開關S1，將單刀雙擲開關S2扳向“1”，調節滑動變阻器調節電阻箱的阻值使電流表的示數為I1，如圖乙所示，I1= A；
(3)將開關S2扳向“2”，保待滑動變阻器的阻值不變，調節滑動變阻箱的阻值R，使電流表的示數仍為I1，此時R=5Ω；則步驟(2)中小燈泡的電阻R1= Ω，測量小燈泡電阻的方法是 (選填“控制變量法”或“等效替代法”)；
(4)步驟(2)小燈泡的實際功率P1= W；
(5)若小燈泡的額定電流為I0=2I1，以下關于燈泡額定功率P0與實際功率P1的數值關系，你認為最有可能的是 。
A．P0=2P1 B．P0=3P1 C．P0=4P1 D．P0=5P1
2. 在“測量小燈泡功率”的實驗中，提供的器材有：銘牌上僅能看清標有“0.3A”字樣的小燈泡、電池組、電壓表、電流表、滑動變阻器、開關、導線若干。
(1)請用筆畫線代替導線將圖1中甲所示的實物電路連接完整。

(2)閉合開關前，滑動變阻器的滑片應置于　 　(選填“左”或“右”)端。閉合開關，小燈泡不亮，電流表有示數。電壓表無示數，則電路故障是　 　。
(3)排除故障后，移動變阻器的滑片，使電流表示數為0.3A，此時電壓表示數如圖乙所示，其值為　 V，小燈泡的額定功率為　 　W。
(4)測出小燈泡的額定功率后，同學們又把燈泡兩端的電壓調為額定電壓的一半，發現測得的實際功率不等于其額定功率的四分之一，請你幫助分析出這種現象的原因是　 　。
(5)下列描述小燈泡功率P隨滑動變阻器阻值R變化情況的圖象中，正確的是了　 。

(6)在實驗過程中，電壓表發生故障，現增加定值電阻R(阻值已知)和開關，設計了如圖3，4種方案，則能測出燈泡額定功率的方案是　 。

(7)小明這一組實驗中，觀察到所用小燈泡實際功率越大，燈泡越亮。于是做出了這樣的結論：不同燈泡的亮度由實際功率決定，實際功率大的燈泡亮度大。請你對此結論作出評價：　 　。


2 電功率
第2講 伏安法測量小燈泡電功率
[學習目標]
3.掌握伏安法測量小燈泡電功率的方法。
4.會用特殊方法測量小燈泡的電功率。

三、電功率的測量
3． 利用功能關系：用電能表測用電器消耗的電能W。用秒表測用電器的用電時間t。由定義式P=W/t計算出電功率。
4． 利用伏安法：實驗室中，常常通過電流和電壓的測量來間接得知用電器的電功率。電功率與電壓、電流的關系：P=U1
四、實驗：伏安法測量小燈泡的電功率
6．原理：P=UI
7．器材：電源、滑動變阻器、電壓表、電流表、小燈泡、燈座、開關、導線若干。
8．實驗注意事項：
⑥　 開關應處于斷開狀態
⑦　 滑動變阻器滑片P處于最大阻值處(目標是為了保護電路)；
⑧　 按照電路圖連接實物圖。在連接電路時先連接串聯的主電路，后連接電壓表；
⑨　 注意電表的連接，量程的選擇；
⑩　 檢查有無短、斷路故障；
9．實驗步驟(多次測量)：能過調節滑片P的位置，通常分三次使燈泡兩端電壓分別等于額定電壓、低于額定電壓、高于額定電壓，分別記下此時的電流表、電壓表示數和小燈泡的發光情況。
10．得到兩個結論：
①　 因為燈泡的燈絲電阻隨溫度變化而變化，所以，實際電壓不同，實際功率不同，所以求平均值無意義！
②　 燈泡亮度由實際電功率決定。

三、 伏安法測量小燈泡的電功率
⑧　實驗目的：學習用電壓表和電流表測量小燈泡的額定功率和實際功率，并加以比較。
⑨　實驗原理：要測量小燈泡的電功率，根據電功率公式，可以用電壓表測出小燈泡兩端的電壓，用電流表測出通過小燈泡的電流。
⑩　實驗器材：電源、滑動變阻器、電壓表、電流表、小燈泡、開關、導線若干。
?　設計并進行實驗：

⑦　 按照圖所示的電路圖連接好實驗電路，連接電路時，開關處于斷開狀態，滑動變阻器的滑片置于最大阻值處。
⑧　 檢查電路連接無誤后，閉合開關，移動滑動變阻器滑片，使小燈泡兩端的電壓等于額定電壓，記錄電壓表與電流表的示數，觀察并記錄小燈泡的發光情況。
⑨　 調節滑動變阻器的滑片，使小燈泡兩端的電壓小于小燈泡的額定電壓，記錄電壓表和電流表的示數，觀察并記錄小燈泡的發光情況。
⑩　 調節滑動變阻器的滑片，使小燈泡兩端的電壓約為額定電壓的1.2倍，記錄電壓表與電流表的示數，觀察并記錄小燈泡的發光情況。
?　 整理好實驗器材。
?　 用公式計算出小燈泡的額定功率和實際功率，記錄在下表中。
實驗序號
電壓/V
電流/A
電功率/W
小燈泡亮度
1
2.5
0.31
0.78
正常
2
2.0
0.25
0.50
較暗
3
3.0
0.38
1.14
較亮
?　分析與論證
⑤　 分析表格中的實驗數據后，發現小燈泡兩端的實際電壓越高，小燈泡的電功率越大，燈泡發光越亮。
⑥　 小燈泡的亮度直接由它的實際功率決定。
⑦　 小燈泡兩端的實際電壓只有在不高于額定電壓時，才處于安全使用狀態。
⑧　 小燈泡的實際功率有多個，額定功率只有一個。
?　實驗結論
④　當實際電壓等于額定電壓時，小燈泡的實際功率等于額定功率，小燈泡正常發光。
⑤　當實際電壓低于額定電壓時，小燈泡的實際更率小于額定功率，小燈泡發光較暗。
⑥　當實際電壓高于額定電壓時，小燈泡的實際功率大于額定功率，小燈泡發光較亮。
?　注意事項
⑥　 電源電壓應高于燈泡的額定電壓；滑動變阻器允許通過的最大電流要大于小燈泡的正常工作電流，滑動變阻器的最大阻值應與小燈泡的電阻差不多，這樣會使滑動變阻器的調壓效果明顯。
⑦　 連接電路時，電壓表的量程要參照小燈泡的額定電壓來選擇，電流表的量程應根據燈泡的額定電流來選擇，如果燈泡的額定電壓或電流位置，則要采用試觸的方法判斷。
⑧　 連接電路時，開關要斷開，防止由于電路連接錯誤而發生短路，損壞電流表。
⑨　 閉合開關前，要將滑動變阻器的滑片置于阻值最大的位置，以防止電路中電流過大，其保護電路作用。
⑩　 調節小燈泡兩端的電壓高于額定電壓時要注意緩慢調節滑動變阻器的滑片，實際電壓不能超過額定電壓的1.2倍，同時通電時間不能過長，否則容易燒壞小燈泡。
四、 實驗中電路故障分析
故障
現象
故障原因
燈泡
不亮
閉合開關，燈泡不亮，電壓表、電流表有示數
①滑動變阻器接成定值電阻 ②電源電壓太低
閉合開關，燈泡不亮，電壓表、電流表無示數
①電源、電流表、開關或滑動變阻器損壞
②接線柱接觸不良 ③連接導線斷裂
閉合開關，燈泡不亮，電流表幾乎無示數，電壓表指針明顯偏轉
①燈泡的燈絲斷了或燈座與燈泡接觸不良
②電流表和電壓表的位置互換了
電表
問題
電流表與電壓表的指針向沒有刻度的方向偏轉
電流表和電壓表的“﹢”“－”接線柱接反了
電流表與電壓表的指針偏轉角度很小
①電表的量程都選擇過大 ②電源電壓過低
電表的指針超過最大刻度
①量程選擇過小 ②電路中出現短路
滑動變阻器問題
滑動變阻器的滑片滑動時，電表示數及燈泡的亮度無變化
滑動變阻器連接錯誤，沒有遵循“一上一下”的接線原則，使滑動變阻器接成了定值電阻
無論怎樣調節滑動變阻器，電壓表示數總小于燈泡的額定電壓
電源電壓過低
閉合開關瞬間，燈泡發出強光后立即熄滅，電流表指針偏轉后又回到零刻度線處，電壓表仍有示數
燈泡兩端電壓過高，滑動變阻器的滑片沒有置于阻值最大位置


知識點一：測量小燈泡的電功率
【探究重點】
伏安法測導體電阻實驗和伏安法測小燈泡的電功率實驗區別
實驗所用器材相同，電路圖基本相同，測量方法相同，記錄的數據也基本相同。
區別：1．原理不同R=U/I，P=UI；
2．測電阻時，為了減小誤差而應多次測量求平均值；測電功率時，通過每組實驗的數據求出的是用電器在不同電壓下的實際功率，所以絕對不能求幾次實驗結論的平均值(滑動變阻器的調節作用不同)。
【例題精講】
G．如圖所示，是小強同學做電學實驗時所畫電路圖的一部分，其中小燈泡的銘牌看不清楚，根據此圖，可以直接研究的問題是 (　 　)

A．測小燈泡正常發光的電阻
B．測小燈泡消耗的電能
C．測小燈泡實際電功率
D．測小燈泡額定電功率
【答案】C；
【解析】根據電路圖可知，電壓表測燈泡兩端的實際電壓，電流表測通過燈泡的實際電流。 A、根據R= U/ I 可求出燈泡的電阻，但燈泡的電阻受溫度的影響，不同電壓下燈泡的電阻不同，不能直接測小燈泡正常發光的電阻，故A不符合題意； B、根據W=UIt可知，測小燈泡消耗的電能時需要知道通電時間，故B不符合題意； C、知道燈泡的實際電壓和實際電流，據公式P=UI可計算出燈泡的實際功率，故C符合題意； D、測小燈泡額定電功率時，需要電壓表的示數達到額定電壓，而額定電壓不知，故D不符合題意。；
【鞏固訓練】
H．如圖所示，“2.5V 0.3A“和“3.8V 0.3A”的兩只小燈泡　 　(選填“串聯”或“并聯”)在電路中，閉合開關后，觀察到“3.8V”的小燈泡比“2.5V”的小燈泡亮，說明“3.8V”小燈泡的實際功率比“2.5V”小燈泡的實際功率　 　(選填“大”或“小”)

【答案】串聯；大。
【解析】如圖所示，“2.5V 0.3A“和“3.8V 0.3A”的兩只小燈泡逐個依次連接，即兩燈泡串聯在電路中；
閉合開關后，觀察到“3.8V”的小燈泡比“2.5V”的小燈泡亮，因燈泡的亮度由燈泡的實際功率決定，則說明“3.8V”小燈泡的實際功率比“2.5V”小燈泡的實際功率大。
知識點二：測量小燈泡電功率實驗
【探究重點】
考查方向
解答思路
補充電路
以某一電器為起點，觀察一周，先連主電器，后連測量電器，注意連線不能交叉
測量前變阻器的位置、目的
處于最大位置、為了保護電路
變阻器連接
一上一下
開關狀態
斷開狀態
電路故障
電流表無示數，某處斷路；電壓表無示數，被測電器短路或電壓表連線未接好
電流表、電壓表反偏
正負極反接
影響小燈泡亮度的因素
由小燈泡實際功率決定，功率越大，亮度越高
確定劃片移動方向和接入電阻大小
根據電阻與長度成正比接線
實際功率大小
根據公式：進行計算
分析圖像求額定功率
根據額定電壓確定電流，計算即得額定功率
分析圖象不同電壓下燈絲電阻值不同
原因是燈絲電阻隨溫度的變化而變化
【例題精講】
I．某實驗小組的同學用圖甲所示器材測量小燈泡電功率，待測小燈泡L的額定電壓為3.8V，額定功率小于1W，電源電壓恒為6V，滑動變阻器R的規格為“20Ω 1A”，圖甲所示是該實驗小組沒有連接完整的電路。

(1)請你用筆線代替導線，在圖甲中把電路連接完整
(2)正確連接完電路，閉合開關后，發現無論怎樣移動滑片，小燈泡不亮，電流表無示數，電壓表示數明顯，仔細檢查，連接無誤，那么出現該狀況的原因應該是 (選填“A”、“B”、“C”或“D”)
A．電流表內部斷路了 B．燈泡的燈絲斷了
C．燈座內部出現了短路 D．滑動變阻器的電阻線斷了
(3)排出故障后，通過正確操作，當燈泡正常發光時，電流表示數如圖乙所示，其值為　 　A，小燈泡的額定功率為　 　W。
(4)測出小燈泡的額定功率后，再測大于小燈泡額定功率的實際功率，應將滑動變阻器的滑片向　 　(選填“左”或“右”)端滑動。
(5)測量小燈泡的電功率　 　(選填“需要”或“不需要”)多次測量求平均值，原因是　 　。
(6)圖丙是該實驗小組的同學測量小燈泡電功率的電路圖，測量后他們對測量結果進行了誤差分析，考慮電表本身對電路的影響，該電路主要是由于所測　 　(選填“電壓”或“電流”)值偏大引起小燈跑電功率偏大的。
【答案】：(1)如上；(2)B；(3)0.2；0.76；(4)右；(5)不需要；燈在不同電壓下的功率不同；(6)電流。
【解析】(1)燈的額定電壓為3.8V，故電壓表選用大量程與燈并聯，將變阻器的最大電阻連入電路中與燈串聯，如下所示：

(2)A．若電流表內部斷路了，則整個電路斷路，兩表都沒有示數，不符合題意；B．若燈泡的燈絲斷了，燈不亮，電流表沒有示數，電壓表串聯在電路中，電壓表測電源電壓有示數，符合題意；C．若燈座內部出現了短路，則電壓表沒有示數，電流表有示數，不符合題意；D．若滑動變阻器的電阻線斷了，則整個電路斷路，兩表都沒有示數，不符合題意；故選B；(3)當燈泡正常發光時，電流表示數如圖乙所示，電流表選用小量程，分度值為0.02A，其值為0.2A，小燈泡的額定功率為：P=UI=3.8V×0.2A=0.76W。(4)測出小燈泡的額定功率后，再測大于小燈泡額定功率的實際功率，要增大燈電壓，減小變阻器的電壓，由分壓原理，應將滑動變阻器的滑片向右端滑動。(5)燈在不同電壓下的功率不同，故不需要多次測量求平均值；(6)根據并聯電路電流的規律，電流表示數等于燈的電壓與通過電壓表電流大小和，故該電路主要是由于所測電流值偏大引起小燈跑電功率偏大的。
【鞏固訓練】
J．小明在做“測定小燈泡電功率”的實驗時連接了如圖甲所示的電路
(1)閉合開關后，移動滑動變阻器的滑片P，發現小燈泡不亮，經檢查有一根導線連接錯誤，請你在電路中將連接錯誤的導線上打“×”，并補測出正確的連線。
(2)正確連接電路后，滑片P移動到某一位置時，電壓表和電流表示數如圖乙所示小燈泡此時的電功率是多少？
(3)小明根據記錄的多組數據繪制出小燈泡的I﹣U圖象(圖丙)，分析評估時，小明對自己的實驗產生了困惑，他認為：由歐姆定律I=知，I與U之間的變化關系是正比函數，所以其圖象理論上應該是過原點的一條直線，請你幫助他解除困惑。

【答案】：(1)如下圖；(2)小燈泡此時的電功率是0.9W；(3)燈絲的電阻隨溫度的升高而增大。
【解析】解：(1)由電路圖可知，燈泡與滑動變阻器并聯，燈泡連接錯誤，將燈泡左端接線柱與開關的右接線柱連線斷開，改接為燈泡左接線柱與電壓表負接線柱相連即可，電路圖如圖所示；
；
(2)由圖乙可知，電壓表的量程為0～3V，分度值為0.1V，示數為2.5V，由圖丙可知，電流表的量程為0～0.6A，分度值為0.02A，示數為0.36A，則小燈泡的額定電功率P=UI=2.5V×0.36A=0.9W；
(3)由于燈絲的電阻隨溫度的升高而增大，所以通過燈泡的電流與電壓不成正比。
知識點三：特殊法測量小燈泡電功率
【探究重點】
注意：伏安法測小燈泡電功率與伏安法測電阻阻值的異同。
相同點：①實驗電路基本相同，可采用同一電路；②實驗方法相同，都是伏安法；③測量的物理量相同，都測量電流I和電壓U。
不同點：①實驗原理不同，測小燈泡電功率的實驗原理，測電阻阻值的實驗原理是；②數據處理方式不同，測電阻阻值時需要多次測量，最后求平均值以減小實驗誤差，而測小燈泡電功率時也需要多次測量，但不能用來求平均值，而是尋找不同電壓下的電功率有什么規律。
【例題精講】
K．小燈泡的額定電壓已知、定值電阻R0的阻值已知，小明設計了四種不同的方案打算測量小燈泡的額定功率，在電路不能重新拆接的條件下，其中不能夠測出小燈泡額定功率的是(　　)
B． B． C．D．
【答案】：B。
【解析】解：A、電壓表測燈的電壓，通過移動變阻器的滑片，當燈的電壓為額定電壓時，用電流表測出燈的電流，根據P＝UI可求出燈的額定功率；故A不合題意。
B、圖中只有電流表，通過開關的轉換，定值電阻與燈分別與變阻器串聯，無法確定燈是否正常發光，故不能求出燈的額定功率；故B符合題意。
C、只閉合S、S1，電壓表測燈的電壓，移動變阻器的滑片，使電壓表示數為U額，則燈正常發光；
保持滑片位置不動，閉合S2，斷開合S1，記下電壓表的示數U1，此時電壓表測R0與燈的電壓，因電路的連接沒有改變，各電阻的大小和電壓沒有改變，燈仍正常發光，由串聯電路電壓的規律，R0的電壓：
U0＝U1﹣U額，通過R0的電流，即燈的額定電流：故C不合題意。
I＝，根據P＝UI可求燈的額定功率；D、只閉合S、S2，R0與電流表串聯后再與燈并聯，通過移動變阻器的滑片使電流表示數為時，由歐姆定律和并聯電路電壓的規律，燈的電壓為U額，燈正常發光；保持滑片位置不變，只閉合S、S1，使電流表測燈與R0并聯的總電流，因電路的連接關系沒有改變，各電阻的大小和通過的電流不變，燈仍正常發光，根據并聯電路電流的規律求出燈的額定電流，根據P＝UI可得出燈的額定功率的表達式；故D不合題意。
【鞏固訓練】
L．在“測量小燈泡的額定功率”實驗中，提供如下實驗器材：
A．電源(輸出電壓恒為4.5V)
B．小燈泡(額定電壓3.5V．電阻約為10Ω)
C．滑動變阻器(0﹣10Ω，最大電流2A)
D．電壓表(量程0∽3V)
E．電流表(量程0﹣0.6A﹣3A)
(1)實驗小組初步設計電路如圖甲所示。經分析此電路無法測出小燈泡的額定功率，原因是 。
(2)重新設計電路如圖乙所示，請對照此圖在答題卡圖中用筆畫線替代導線，完成實物圖的連接。
(3)連接電路完成后，閉合開關，發現電流表不動，電壓表也無示數，若電路中只有一處故障，可能是 。
A．小燈泡斷路 B．電壓表斷路 C．滑動變阻器斷路
(4)排除故障后繼續實驗，閉合開關，調節滑動變阻器，當電壓表示數為U= V時小燈泡正常發光，此時電流表示數如圖丁所示，則小燈泡的額定功率P額= W。

【答案】：(1)電壓表量程小于小燈泡的額定電壓；(2)見上圖；(3)A；(4)1.05。
【解析】解：(1)由題知，燈泡額定電壓為3.5V，而電壓表量程為0∽3V，甲圖中電壓表測燈泡兩端電壓，所以為保證電表安全，調節變阻器不能使燈泡電壓達到其額定電壓，即無法測出小燈泡的額定功率；
(2)由乙圖知，重新設計電路后電壓表與滑動變阻器并聯，滑動變阻器一上一下接入電路，如圖所示：

(3)A．若小燈泡斷路，整個電路斷路，電壓表和電流表都無示數，故A符合題意；
B．若電壓表斷路，電路仍是通路，電流表有示數，故B不符合題意；
C．若滑動變阻器斷路，電壓表被串聯入電路中，此時電流表無示數，電壓表有示數，故C不符合題意。
(3)燈泡正常發光時電壓為3.5V，由串聯電路特點可知，此時滑動變阻器兩端電壓，即電壓表示數：
UV=U﹣U額=4.5V﹣3.5V=1V，
由實物圖知，電流表使用的是0﹣0.6A量程，分度值0.02A，由圖丁知燈泡正常發光電流為0.3A，
所以燈泡的額定電壓：P額=U額I=3.5V×0.3A=1.05W。

4. (2021·貴州貴州·中考真題)用下圖所示的器材“測定小燈泡電功率”。

(1)小強依照電路圖、選擇了合適的電表量程連接元件，但尚未連接完整，用筆畫線代替導線將圖甲中的元件連接完整______；
(2)閉合開關前，必須將滑動變阻器的滑片P移到______(填“a”或“b”)端。實驗時，移動滑動變阻器的滑片P，改變小燈泡兩端的______，從而控制小燈泡的實際功率；
(3)小強觀察到小燈泡的額定電壓為2.5V，閉合開關S，移動滑動變阻器的滑片P，當電壓表的示數為2.5V時，電流表的小數如圖乙所示，則小燈泡的額定功率為______W；
(4)繼續向a端移動滑動變阻器的滑片P，這時小燈泡的實際功率會______(選填“變大”或“變小”)。
【答案】如圖；b；電壓；0.75；變大。
【解析】(1)[1]電壓表應與小燈泡并聯，如下圖所示：
(2)[2]閉合開關前，必須將滑動變阻器的滑片P移到阻值最大處，即b端。
[3]實驗時，移動滑動變阻器的滑片P，滑動變阻器接入電路的電阻發生變化，由串聯電路分壓原理可知，小燈泡兩端的電壓改變，從而控制小燈泡的實際功率。

(3)[4]當電壓表的示數為2.5V時，電流表的小數如圖乙所示為0.3A，則小燈泡的額定功率為
P=UI=2.5V×0.3A=0.75W
(4)[5]繼續向a端移動滑動變阻器的滑片P，滑動變阻器接入電路的電阻變小，電路中電流變大，由串聯電路分壓原理可知，小燈泡兩端的電壓變大，由P=UI可知，這時小燈泡的實際功率會變大。
5. (2021·山東煙臺·中考真題)為了測量小燈泡的電功率及觀察小燈泡的亮度變化情況，某小組選用了一只額定電壓為3.8V的小燈泡，他們準備進行三次測量，加在小燈泡兩端的電壓分別為3.8V、4.5V和3V，連接的實物電路圖如圖所示。

電壓表示數(V)
電流表示數(A)
小燈泡的實際功率(W)
小燈泡的發光情況
3.8
0.40

正常發光
4.5
0.42
1.89
校亮
3.0
0.38
1.14
較暗
(1)開始實驗后，閉合開關，向左移動滑動變阻器的滑片時，發現小燈泡的亮度____________(選填“變亮”、“變暗”或“不變”)，電流表的示數____________，電壓表的示數____________(后兩個空均選填“變大”、“變小”或“不變”)；
(2)小組成員根據觀察到的現象檢查發現有一根導線連接錯誤，請在錯誤的導線上畫“×”，用筆畫線代替導線畫出正確的連線_______；
(3)正確連接電路后開始實驗，實驗所測數據如上表所示，則小燈泡的額定功率為____________W；
(4)根據上表的實驗數據以及小燈泡的發光情況，你有什么發現_______?
【答案】變亮；變大；不變；如圖；1.52；見解析。
【解析】(1)[1][2][3]開始實驗后，閉合開關，向左移動滑動變阻器的滑片時，變阻器連入電路的電阻變小，電路的總電阻變小，由可知通過電路的電流變大，電流表的示數變大，燈泡變亮，電壓表測量電源電壓，電壓表的示數不變。
(2)[4]電壓表測量電源電壓是錯誤的，電壓表和燈泡并聯，如圖所示：

(3)[5]由表中數據可知小燈泡的額定功率為：P=UI=3.8V×0.40A=1.52W；
(4)[6]由表中數據可知，小燈泡的實際功率越大，小燈泡越亮，小燈泡的亮暗由實際功率決定。
6. 在測量小燈泡電功率的實驗中，電源電壓為6V，小燈泡的額定電壓為2.5V。

(1)圖甲是某小組連接的電路，其中有一根多余的導線，導致電路連接錯誤，請在這根導線上打“×”。
(2)拆除多余的導線后，正確操作，當小燈泡正常發光時，電流表示數如圖乙所示，則小燈泡的額定功率是 　 　W。
(3)圖丙是根據實驗數據繪制的通過小燈泡的電流I與其兩端電壓U的關系圖像，分析圖像可知，當小燈泡兩端的電壓為1.5V時，小燈泡的電阻為 　 　Ω；當小燈泡兩端電壓升高時，其電阻的變化情況是 　 　(選填正確選項前的字母)。
A.保持不變B.逐漸減小C.逐漸增大
【答案】：(1)如上圖所示；(2)0.7；(3)6；C。
【解析】解：(1)電流從電源正極依次經過開關、滑動變阻器、電流表以及燈泡回到電源負極，電壓表并聯在燈泡兩端，根據實物圖可知，滑動變阻器的左上接線柱與燈泡相連的導線錯誤，如下圖所示：

(2)根據實物圖和圖乙可知，電流表量程為0～0.6A，分度值為0.02A，示數為0.28A，則燈泡的額定功率：PL＝ULIL＝2.5V×0.28A＝0.7W；
(3)根據圖丙可知，當小燈泡兩端電壓為1.5V時，通過小燈泡的電流為0.25A，所以由I＝可知，
此時小燈泡的阻值：RL′＝＝＝6Ω，小燈泡正常發光時的電阻：RL＝＝≈8.9Ω，
由此可見，當小燈泡兩端電壓升高時，其電阻逐漸變大，故選：C。

3. (2021·遼寧·中考真題)小剛在實驗室利用圖甲所示的實驗裝置測量額定電壓為2.5V小燈泡的額定功率(電源電壓恒定)實驗步驟如下：

(1)開關閉合前，應將滑片移到變阻器的______(填“最左”或“最右”)端。
(2)閉合開關，移動變阻器的滑片，電流表有示數而電壓表沒有示數，故障的原因可能是小燈泡_______(選填“短路”或“斷路”)。
(3)排除故障后，移動變阻器的滑片到某一位置時，電壓表的示數為1V，此時應將變阻器的滑片向_______(選填“左”或“右”)動，直到電壓表的示數為2.5V時為止，此時電流表的示數如圖乙所示，則電流值為_______A，小燈泡的額定功率為______W。
(4)根據實驗數據繪制的通過小燈泡的電流隨其兩端電壓變化的圖像，如圖丙所示，該圖像不是直線的原因是______。實驗中小燈泡隨著它兩端電壓的增大而逐漸變亮，是因為小燈泡的亮度是由它的______決定的。
(5)小剛又設計了如圖丁所示的電路，測出了標有額定電流為0.3A的小燈泡的額定功率。電源電壓恒定，變阻器R1的最大阻值為10Ω，實驗操作如下：

①閉合S1，斷開S2，移動變阻器R1的滑片，使電流表的示數為0.3A；
②閉合S2，斷開S1，保持變阻器R1的滑片位置不動移動變阻器R2的滑片，使電流表的示數仍為0.3A；
③________，將變阻器R1的滑片移到最左端，電流表的示數為0.6A，再將變阻器R1的滑片移到最右端，電流表的示數為0.2A；
④小燈泡的額定功率為______W。
【答案】最左；短路；右；0.24；0.6；燈泡電阻隨溫度改變；實際功率；保持變阻器R2的滑片位置不動；0.45。
【解析】(1)[1]開關閉合前，滑片處于阻值最大處，即最左端。
(2)[2]電流表有示數，是通路，電壓表沒有示數，可能是燈泡短路。
(3)[3]電壓表的示數為1V，小于2.5V，要增大燈泡分壓，減小變阻器分壓，要減小變阻器電阻，滑片右移。
[4][5]電流表小量程，分度值0.02A，示數0.24A，小燈泡的額定功率為PL=ULIL=2.5V×0.24A=0.6W
(4)[6]燈泡電阻隨溫度變化而變化，不是定值，所以小燈泡的電流隨其兩端電壓變化的圖像不是直線。
[7]兩端電壓的增大，根據，實際功率增大，變亮。
(5)[8][9]閉合S1，斷開S2，燈泡和變阻器串聯，電流0.3A，燈泡正常發光；閉合S2，斷開S1，保持變阻器R1的滑片位置不動移動變阻器R2的滑片，使電流表的示數仍為0.3A，用變阻器R2代替燈泡，電流還是0.3A時，變阻器R2阻值等于燈泡正常發光阻值；因為電源電壓不變，變阻器R1的滑片移到最左端，電流表的示數為0.6A，電源電壓為U=I1R2=0.6A×R2
變阻器R1的滑片移到最右端，電流表的示數為0.2A，電源電壓U= I2R2+ I2R1=0.2A×R2+0.2A×10Ω
可得0.6A×R2=0.2A×R2+0.2A×10Ω
解得R2=5Ω，小燈泡的正常發光電阻5Ω，所以小燈泡的額定功率為P=I2R=(0.3A)2×5Ω=0.45W。
4. (2021·遼寧遼寧·中考真題)測量小燈泡電功率。
(1)小明在測量額定電壓為2.5V小燈泡L1電功率時，選擇了電壓恒定的電源、滑動變阻器、電壓表和電流表等器材，設計了如圖甲所示的電路。

①圖甲中有一根導線尚未連接，請你用筆畫線代替導線將電路補充完整______。正確連接電路后，閉合開關前應將滑動變阻器的滑片滑至最______(填“左”或“右”)端。閉合開關后，發現電流表和電壓表的指針均不發生偏轉，則電路出現的故障可能是滑動變阻器______。
②排除故障閉合開關，適當調節滑動變阻器的滑片，電壓表的示數如圖乙所示，為了測量小燈泡的額定功率，應使滑動變阻器連入電路的阻值______(填“變大”或“變小”)。小燈泡正常發光時，電流表的示數如圖丙所示為______A，小燈泡的額定功率為______W。
③繼續調節滑動變阻器的滑片，多次實驗，小明發現燈絲的電阻是隨功率變化的，當小燈泡的電阻為8Ω時，小燈泡的實際功率______(填“大于”、 “小于”或“等于”)額定功率。
(2)小明設計了如圖丁所示的電路，用一個電壓表或電流表，測量額定電壓為U額的小燈泡L2的額定功率，已知定值電阻的阻值為R0、電源電壓未知。請你完成下面的步驟。
①將______(填“電壓表并聯在ab間”、 “電流表串聯在a點”或“電流表串聯在b點”)，只閉合開關S和S1，調節滑動變阻器的滑片使電表的示數為______，燈泡正常發光；

②只閉合開關S和S2，變阻器滑片位置______(填“保持不動”、 “向右移動”或“向左移動”)讀出電表的示數U或者是I；
③小燈泡L2的額定功率表達式為P額=______。
【答案】如圖；右；斷路；變??；0.4；1；大于；電流表串聯在b點；；保持不動；。
【解析】(1)①[1]電壓表和燈泡并聯，如圖所示：

[2]為了保護電路，閉合開關前應將滑動變阻器的滑片滑至阻值最大處，即最右端。
[3]閉合開關后，發現電流表和電壓表的指針均不發生偏轉，說明電路中出現斷路，可能是滑動變阻器斷路。
②[4]適當調節滑動變阻器的滑片，電壓表的示數如圖乙所示，電壓表的量程是0~3V，電壓表的示數是2V，小燈泡的額定電壓是2.5V，為了測量小燈泡的額定功率，應使滑動變阻器連入電路的阻值變小。
[5][6]由圖丙可知，電流表的量程是0~0.6A，分度值是0.02A，電流表的示數是0.4A，
小燈泡的額定功率：P=UI=2.5V×0.4A=1W
③[7]小燈泡正常發光時的電阻：
溫度越高，小燈泡越亮，小燈泡功率越大，小燈泡的電阻越大，當小燈泡的電阻為8Ω時，小燈泡的溫度比正常發光時溫度高，小燈泡的實際功率比額定功率大。
(2)①[8][9]測量額定電壓為U額的小燈泡L2的額定功率，電流表串聯在b點，只閉合開關S和S1，調節滑動變阻器的滑片使電流表的示數為 。
②[10]只閉合開關S和S2，變阻器滑片位置保持不動，此時電流表測量燈泡和定值電阻R0的總電流，讀出電表的示數I，燈泡的額定電流為：I額=I-
③[11]小燈泡L2的額定功率表達式為：P額=U額I額=U額(I-)。

3. 小明同學利用電流表和電阻箱測量小燈泡的功率，設計并接了如圖甲所示的實物電路。

(1)為了保護電路，閉合開關S1前，應將滑片P移到動變阻器的 (“A”或“B”)端。
(2)閉合開關S1，將單刀雙擲開關S2扳向“1”，調節滑動變阻器調節電阻箱的阻值使電流表的示數為I1，如圖乙所示，I1= A；
(3)將開關S2扳向“2”，保待滑動變阻器的阻值不變，調節滑動變阻箱的阻值R，使電流表的示數仍為I1，此時R=5Ω；則步驟(2)中小燈泡的電阻R1= Ω，測量小燈泡電阻的方法是 (選填“控制變量法”或“等效替代法”)；
(4)步驟(2)小燈泡的實際功率P1= W；
(5)若小燈泡的額定電流為I0=2I1，以下關于燈泡額定功率P0與實際功率P1的數值關系，你認為最有可能的是 。
A．P0=2P1 B．P0=3P1 C．P0=4P1 D．P0=5P1
【答案】：(1)B；(2)0.2；(3)5；等效替代法；(4)0.2；(5)D。
【解析】解：(1)為了保護電路，閉合開關S1前，應將滑片P移到動變阻器的阻值最大處的B端。
(2)閉合開關S1，將單刀雙擲開關S2扳向“1”，調節滑動變阻器調節電阻箱的阻值使電流表的示數為I1，如圖乙所示，電流表選用小量程，分度值為0.02A，I1=0.2A；
(3)將開關S2扳向“2”，保待滑動變阻器的阻值不變，調節滑動變阻箱的阻值R，使電流表的示數仍為I1，此時R=5Ω；則步驟(2)中小燈泡的電阻R1=5Ω，測量小燈泡電阻的方法是等效替代法；
(4)步驟(2)小燈泡的實際功率P1=I12RL=(0.2A)2×5Ω=0.2W；
(5)若小燈泡的額定電流為I0=2I1，假設燈泡的阻值不變，
則P額=I02R=(2I1)2R=4I12R=4P1。
由于燈泡的阻值不是定值，且燈泡的阻值會隨溫度的升高而變大，
所以，當燈泡在正常工作時，燈泡的阻值變大，
則額定功率P0＞P額=4P1，所以最有可能的額定功率值為P0=5P1。
故選D。
4. 在“測量小燈泡功率”的實驗中，提供的器材有：銘牌上僅能看清標有“0.3A”字樣的小燈泡、電池組、電壓表、電流表、滑動變阻器、開關、導線若干。
(1)請用筆畫線代替導線將圖1中甲所示的實物電路連接完整。

(2)閉合開關前，滑動變阻器的滑片應置于　 　(選填“左”或“右”)端。閉合開關，小燈泡不亮，電流表有示數。電壓表無示數，則電路故障是　 　。
(3)排除故障后，移動變阻器的滑片，使電流表示數為0.3A，此時電壓表示數如圖乙所示，其值為　 V，小燈泡的額定功率為　 　W。
(4)測出小燈泡的額定功率后，同學們又把燈泡兩端的電壓調為額定電壓的一半，發現測得的實際功率不等于其額定功率的四分之一，請你幫助分析出這種現象的原因是　 　。
(5)下列描述小燈泡功率P隨滑動變阻器阻值R變化情況的圖象中，正確的是了　 。

(6)在實驗過程中，電壓表發生故障，現增加定值電阻R(阻值已知)和開關，設計了如圖3，4種方案，則能測出燈泡額定功率的方案是　 。

(7)小明這一組實驗中，觀察到所用小燈泡實際功率越大，燈泡越亮。于是做出了這樣的結論：不同燈泡的亮度由實際功率決定，實際功率大的燈泡亮度大。請你對此結論作出評價：　 　。
【答案】(1)如圖；(2)左；燈短路；(3)2.5；0.75；(4)燈絲的電阻隨溫度的降低而減??；(5)D；(6)D；(7)燈泡亮度還與燈泡的發光效率等因素有關。
【解析】(1)燈上標有“0.3A”字樣，表示燈的額定電流為0.3A，測量小燈泡功率的實驗中，電流表選用小量程與燈串聯，電壓表與燈并聯，如下所示：
；
(2)閉合開關前，滑動變阻器的滑片應置阻值最大處，即左端；閉合開關，發現燈泡不亮，電流表在干路上有示數，說明電路故障為短路；如果電壓無示數，則說明與電壓表串聯的燈泡是短路的，電阻為0；
(3)排除故障后，移動變阻器的滑片，使電流表示數為0.3A，此時電壓表示數如圖乙所示，圖中電壓表選用小量程，分度值為0.1V，其值為2.5V，小燈泡的額定功率為：P＝UI＝2.5V×0.3A＝0.75W；
(4)當燈泡兩端的電壓調為額定電壓的一半時，通過燈的電流也減小了，根據P＝UI燈的功率減小，燈絲的溫度降低，因燈的電阻隨溫度的降低而減小，根據P=U2R，故發現測得的實際功率不等于其額定功率的14；
(5)小燈泡與滑動變阻器串聯，由公式可得，小燈泡功率P＝I2RL＝(URL+R)2RL，小燈泡的功率P隨滑動變阻器阻值R增大時，電流減小，功率減小，利用數學知識對比圖可選D；
(6)沒有電壓表，所以應將電阻與燈泡并聯，要得知小燈泡正常發光，必須使通過燈泡的電流為0.3A，所以電流表的接法中即能直接單獨測出電阻的電流，又能間接測出通過燈泡的電流。
A、無法得知小燈泡是否正常發光，所以A不正確；
B、電路在接法上與A類似，所以B不正確；
C、通過開關的閉合和斷開能測出燈泡和電阻的電流，并能求出電阻兩端的電壓，但不能直接測出燈泡的電流為0.3A，無法判定燈泡是否正常發光，所以C錯誤；
D、通過開關的閉合和斷開能測出燈泡和電阻的電流，能求出電阻兩端的電壓，所以D正確。
(7)燈泡亮度還與燈泡的發光效率等因素有關，實際功率不是決定亮度的唯一因素，故不正確。
