2022秋新教材高中物理模塊綜合檢測粵教版選擇性必修第二冊

這是一份2022秋新教材高中物理模塊綜合檢測粵教版選擇性必修第二冊，共17頁。

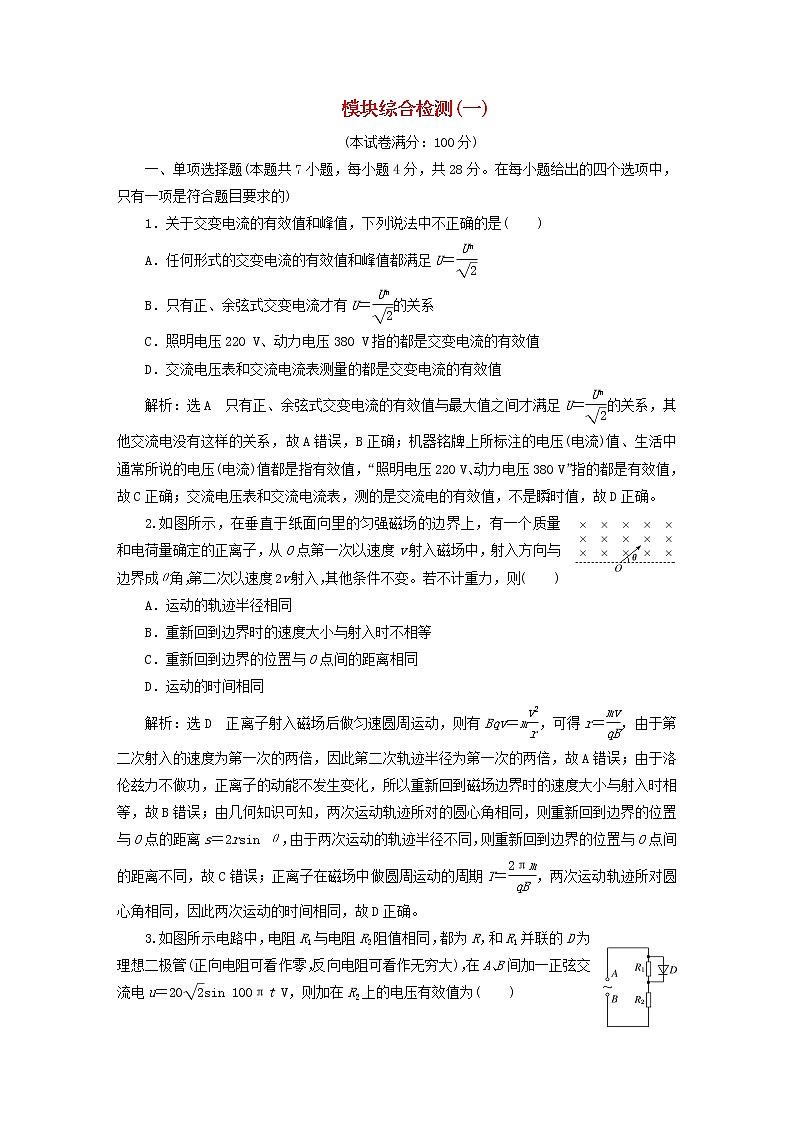

?模塊綜合檢測(一)
(本試卷滿分：100分)
一、單項選擇題(本題共7小題，每小題4分，共28分。在每小題給出的四個選項中，只有一項是符合題目要求的)
1．關于交變電流的有效值和峰值，下列說法中不正確的是(　　)
A．任何形式的交變電流的有效值和峰值都滿足U＝
B．只有正、余弦式交變電流才有U＝的關系
C．照明電壓220 V、動力電壓380 V指的都是交變電流的有效值
D．交流電壓表和交流電流表測量的都是交變電流的有效值
解析：選A　只有正、余弦式交變電流的有效值與最大值之間才滿足U＝的關系，其他交流電沒有這樣的關系，故A錯誤，B正確；機器銘牌上所標注的電壓(電流)值、生活中通常所說的電壓(電流)值都是指有效值，“照明電壓220 V、動力電壓380 V”指的都是有效值，故C正確；交流電壓表和交流電流表，測的是交流電的有效值，不是瞬時值，故D正確。
2.如圖所示，在垂直于紙面向里的勻強磁場的邊界上，有一個質量和電荷量確定的正離子，從O點第一次以速度v射入磁場中，射入方向與邊界成θ角，第二次以速度2v射入，其他條件不變。若不計重力，則(　　)
A．運動的軌跡半徑相同
B．重新回到邊界時的速度大小與射入時不相等
C．重新回到邊界的位置與O點間的距離相同
D．運動的時間相同
解析：選D　正離子射入磁場后做勻速圓周運動，則有Bqv＝m，可得r＝，由于第二次射入的速度為第一次的兩倍，因此第二次軌跡半徑為第一次的兩倍，故A錯誤；由于洛倫茲力不做功，正離子的動能不發生變化，所以重新回到磁場邊界時的速度大小與射入時相等，故B錯誤；由幾何知識可知，兩次運動軌跡所對的圓心角相同，則重新回到邊界的位置與O點的距離s＝2rsin θ，由于兩次運動的軌跡半徑不同，則重新回到邊界的位置與O點間的距離不同，故C錯誤；正離子在磁場中做圓周運動的周期T＝，兩次運動軌跡所對圓心角相同，因此兩次運動的時間相同，故D正確。
3.如圖所示電路中，電阻R1與電阻R2阻值相同，都為R，和R1并聯的D為理想二極管(正向電阻可看作零，反向電阻可看作無窮大)，在A、B間加一正弦交流電u＝20sin 100πt V，則加在R2上的電壓有效值為(　　)

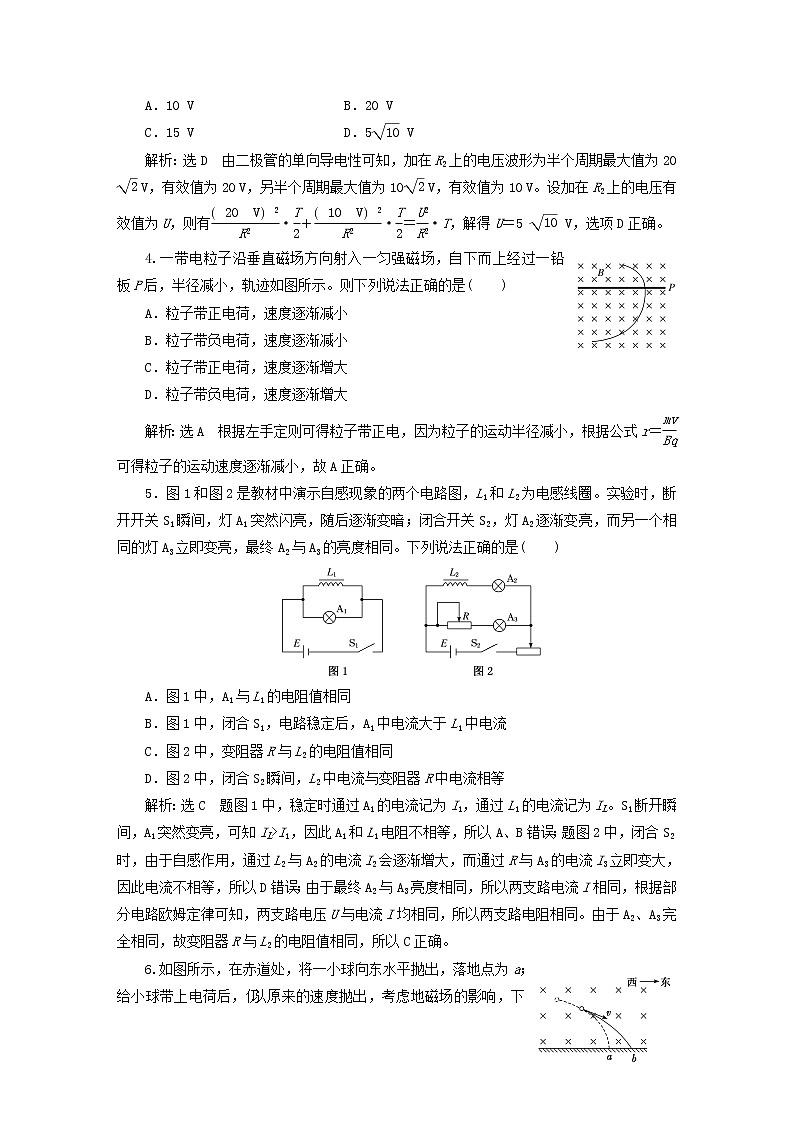

A．10 V　　　　　　　　　 B．20 V
C．15 V D．5 V
解析：選D　由二極管的單向?qū)щ娦钥芍釉赗2上的電壓波形為半個周期最大值為20 V，有效值為20 V，另半個周期最大值為10 V，有效值為10 V。設加在R2上的電壓有效值為U，則有·＋·＝·T，解得U＝5 V，選項D正確。
4.一帶電粒子沿垂直磁場方向射入一勻強磁場，自下而上經過一鉛板P后，半徑減小，軌跡如圖所示。則下列說法正確的是(　　)
A．粒子帶正電荷，速度逐漸減小
B．粒子帶負電荷，速度逐漸減小
C．粒子帶正電荷，速度逐漸增大
D．粒子帶負電荷，速度逐漸增大
解析：選A　根據左手定則可得粒子帶正電，因?yàn)榱Ｗ拥倪\(yùn)動半徑減小，根據公式r＝可得粒子的運動速度逐漸減小，故A正確。
5．圖1和圖2是教材中演示自感現象的兩個電路圖，L1和L2為電感線圈。實驗時，斷開開關S1瞬間，燈A1突然閃亮，隨后逐漸變暗；閉合開關S2，燈A2逐漸變亮，而另一個相同的燈A3立即變亮，最終A2與A3的亮度相同。下列說法正確的是(　　)

A．圖1中，A1與L1的電阻值相同
B．圖1中，閉合S1，電路穩定后，A1中電流大于L1中電流
C．圖2中，變阻器R與L2的電阻值相同
D．圖2中，閉合S2瞬間，L2中電流與變阻器R中電流相等
解析：選C　題圖1中，穩定時通過A1的電流記為I1，通過L1的電流記為IL。S1斷開瞬間，A1突然變亮，可知IL>I1，因此A1和L1電阻不相等，所以A、B錯誤；題圖2中，閉合S2時，由于自感作用，通過L2與A2的電流I2會逐漸增大，而通過R與A3的電流I3立即變大，因此電流不相等，所以D錯誤；由于最終A2與A3亮度相同，所以?xún)芍冯娏鱅相同，根據部分電路歐姆定律可知，兩支路電壓U與電流I均相同，所以?xún)芍冯娮柘嗤?。由于A2、A3完全相同，故變阻器R與L2的電阻值相同，所以C正確。

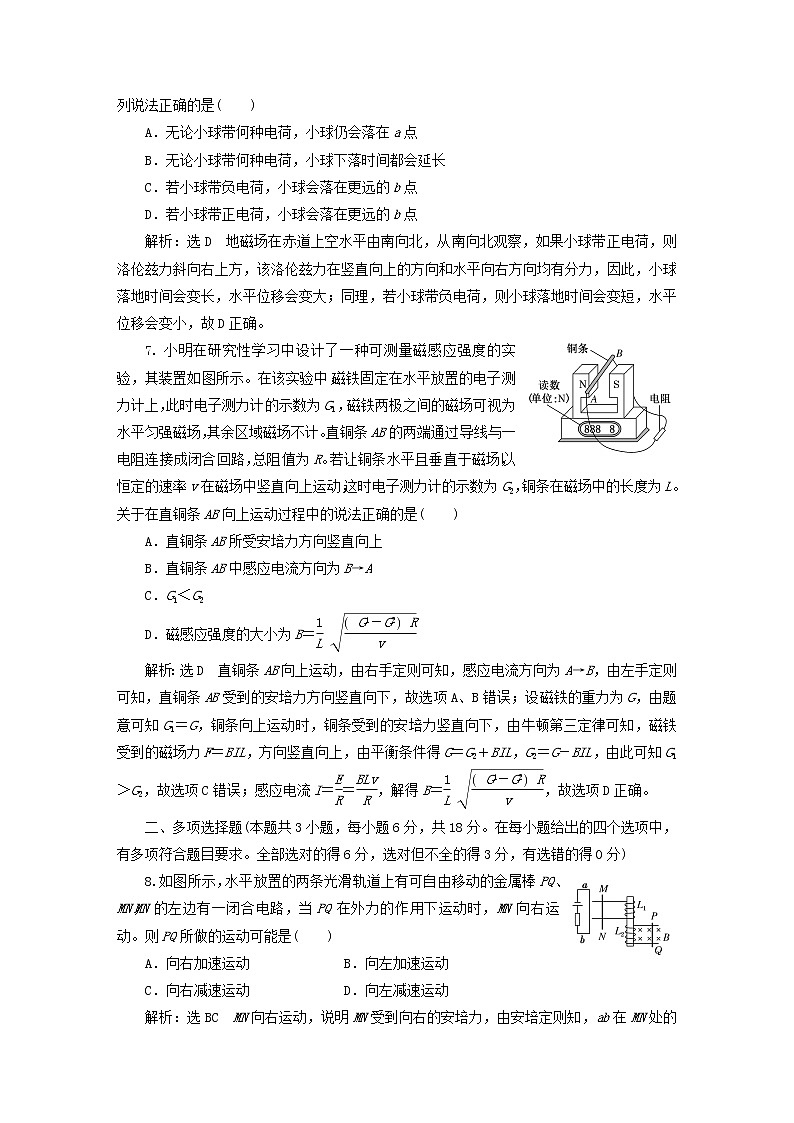

6.如圖所示，在赤道處，將一小球向東水平拋出，落地點為a；給小球帶上電荷后，仍以原來的速度拋出，考慮地磁場的影響，下列說法正確的是(　　)
A．無論小球帶何種電荷，小球仍會落在a點
B．無論小球帶何種電荷，小球下落時間都會延長
C．若小球帶負電荷，小球會落在更遠的b點
D．若小球帶正電荷，小球會落在更遠的b點
解析：選D　地磁場在赤道上空水平由南向北，從南向北觀察，如果小球帶正電荷，則洛倫茲力斜向右上方，該洛倫茲力在豎直向上的方向和水平向右方向均有分力，因此，小球落地時間會變長，水平位移會變大；同理，若小球帶負電荷，則小球落地時間會變短，水平位移會變小，故D正確。
7.小明在研究性學習中設計了一種可測量磁感應強度的實驗，其裝置如圖所示。在該實驗中，磁鐵固定在水平放置的電子測力計上，此時電子測力計的示數為G1，磁鐵兩極之間的磁場可視為水平勻強磁場，其余區域磁場不計。直銅條AB的兩端通過導線與一電阻連接成閉合回路，總阻值為R。若讓銅條水平且垂直于磁場，以恒定的速率v在磁場中豎直向上運動，這時電子測力計的示數為G2，銅條在磁場中的長度為L(zhǎng)。關于在直銅條AB向上運動過程中的說法正確的是(　　)
A．直銅條AB所受安培力方向豎直向上
B．直銅條AB中感應電流方向?yàn)锽→A
C．G1＜G2
D．磁感應強度的大小為B＝
解析：選D　直銅條AB向上運動，由右手定則可知，感應電流方向?yàn)锳→B，由左手定則可知，直銅條AB受到的安培力方向豎直向下，故選項A、B錯誤；設磁鐵的重力為G，由題意可知G1＝G，銅條向上運動時，銅條受到的安培力豎直向下，由牛頓第三定律可知，磁鐵受到的磁場力F＝BIL，方向豎直向上，由平衡條件得G＝G2＋BIL，G2＝G－BIL，由此可知G1＞G2，故選項C錯誤；感應電流I＝＝，解得B＝ ，故選項D正確。
二、多項選擇題(本題共3小題，每小題6分，共18分。在每小題給出的四個選項中，有多項符合題目要求。全部選對的得6分，選對但不全的得3分，有選錯的得0分)
8.如圖所示，水平放置的兩條光滑軌道上有可自由移動的金屬棒PQ、MN，MN的左邊有一閉合電路，當PQ在外力的作用下運動時，MN向右運動。則PQ所做的運動可能是(　　)
A．向右加速運動 B．向左加速運動
C．向右減速運動 D．向左減速運動
解析：選BC　MN向右運動，說明MN受到向右的安培力，由安培定則知，ab在MN處的磁場垂直紙面向里MN中的感應電流由M→NL1中感應電流的磁場方向豎直向上；若L2中磁場方向豎直向上減弱PQ中電流為Q→P且減小向右減速運動；若L2中磁場方向豎直向下增強PQ中電流為P→Q且增大向左加速運動。
9.如圖，空間某區域內存在沿水平方向的勻強磁場，一正方形閉合金屬線框自磁場上方某處自由釋放后穿過磁場，整個過程線框平面始終豎直，線框邊長小于磁場區域上下寬度。以線框剛進入磁場時為計時起點，下列描述線框所受安培力F隨時間t變化的圖像中，可能正確的是(　　)

解析：選BCD　進入磁場前，線框受重力作用加速下落，進入、離開磁場時都受到豎直向上的安培力作用。若進入磁場時安培力大于重力，線框做加速度減小的減速運動，安培力隨速度的減小而減小，某時刻安培力等于重力，線框做勻速運動，此時速度達到v0＝，完全進入磁場后只受重力，線框加速，剛要離開時的速度大于完全進入時的速度，故安培力大于重力，做減速運動，速度減小，安培力也減小，故A不符合題意；若線框進入磁場時安培力恰好等于重力，進入過程中安培力不變，完全進入后只受重力，線框加速，離開磁場時安培力大于重力，速度減小，安培力也減小，故B符合題意；若進入時安培力大于重力，由－mg＝ma可知，線框做加速度減小的減速運動，安培力隨速度的減小而減小，完全進入后只受重力，線框加速，離開磁場時安培力大于重力，速度減小，進入過程與離開過程安培力變化情況可能完全相同，故C符合題意；若進入磁場時安培力小于重力，由mg－＝ma，可知線框做加速度減小的加速運動，進入過程安培力不斷增大，完全進入后只受重力，線框加速運動，若離開磁場時安培力大于重力，線框做加速度減小的減速運動，安培力隨速度減小而減小，故D符合題意。
10．漏電斷路器是家庭電路中必不可少的一種安全保護裝置，如圖為其基本原理圖。電源線的火線與零線并行繞在鐵芯上，當與放大器相連的線圈有微小電流時，即刻會驅動電磁繼電器斷開電源，實現安全保護。下列相關說法正確的是(　　)

A．當與地不絕緣的人不小心觸碰到火線時，漏電斷路器會即刻斷開電源
B．當與地絕緣的人不小心同時觸碰到火線與零線時，漏電斷路器會即刻斷開電源
C．當外接電網是恒定直流電源時，漏電斷路器不能正常工作
D．在相同條件下，放大器繞在鐵芯上的線圈匝數越多，則能檢測到更微小的漏電
解析：選AD　由于火線和零線并行繞制，所以在家庭電路正常工作時，火線和零線的電流大小相等，方向相反，因此合磁通量為0，線圈中的磁通量為0，而當?shù)孛嫔系娜私佑|火線發生觸電時，火線的電流突然變大，即線圈中的磁場發生變化，導致線圈中的磁通量變化，產生感應電流，從而使繼電器工作，電磁鐵將開關吸起，A正確；當與地絕緣的人不小心同時觸碰到火線與零線時，不會形成電流變化，從而不會引起電磁感應現象，故漏電斷路器不會斷開電源，B錯誤；當外接電網是恒定直流電源時，如果有人觸電仍會產生電磁感應現象，故能正常工作，C錯誤；在相同條件下，放大器繞在鐵芯上的線圈匝數越多，產生的感應電動勢越大，則能檢測到更微小的漏電，D正確。
三、非選擇題(本題共5小題，共54分)
11．(7分)如圖所示是三個成功的演示實驗，回答下列問題。

(1)在實驗中，電流表指針偏轉的原因是______________________________________
________________________________________________________________________。
(2)電流表指針偏轉角跟感應電動勢的大小成________關系。
(3)第一個成功實驗(如圖甲)中，將條形磁鐵從同一高度插入到線圈中同一位置，快速插入和慢速插入有什么量是相同的？________，什么量是不同的？________。
(4)從三個成功的演示實驗可歸納出的結論是：___________________________________
________________________________________________________________________。
解析：(1)在實驗中，電流表指針偏轉的原因是電流表所在回路有感應電流產生。
(2)感應電動勢越大，則感應電流越大，電流表指針偏轉角越大，故電流表指針偏轉角跟感應電動勢的大小成正比關系。
(3)第一個成功實驗(如題圖甲)中，將條形磁鐵從同一高度插入到線圈中同一位置，快速插入和慢速插入時磁通量的變化量是相同的，但是由于快速插入時間短，故磁通量的變化率較大，故兩次磁通量的變化率不同。
(4)從三個成功的演示實驗可歸納出的結論是：只要穿過閉合回路的磁通量發生變化，閉合回路中就有感應電流產生。
答案：(1)電流表所在回路有感應電流產生　(2)正比　(3)磁通量的變化量　磁通量的變化率　(4)只要穿過閉合回路的磁通量發生變化，閉合回路中就有感應電流產生
12．(9分)如圖所示，A是浮子，B是金屬觸頭，C為住宅樓房頂上的蓄水池，M是帶水泵的電動機，D是彈簧，E是銜鐵，F(xiàn)是電磁鐵，S1、S2分別為觸頭開關，S為開關，J為電池。請利用上述材料，設計一個住宅樓房頂上的自動注水裝置。

(1)連接電路圖；
(2)簡述其工作原理(涉及的元件可用字母代替)。
解析：(1)電路圖如圖所示。

(2)按圖接好電路，閉合開關S，水泵工作，水位升高，當浮子A上升使B接觸到S1時，左側電路(控制電路)工作，電磁鐵F有磁性，拉下銜鐵E，使S2斷開，電動機M不工作，停止注水，當水位下降，使B與S1脫離，左側電路停止工作，電磁鐵F無磁性，彈簧D的彈力拉動銜鐵E，使S2接通，電動機M工作，開始注水。
答案：見解析
13．(11分)在電視節目中，我們經?？吹街鞒秩伺c派到熱點地區的記者通過同步通信衛星通話，他們之間每一問一答總是遲“半拍”，這是為什么？如果兩個手持衛星電話的人通過同步通信衛星通話，一方講話，另一方至少要等多長時間才能聽到對方的講話？(已知地球的質量M為6.0×1024 kg，地球半徑R為6.4×106 m，引力常量G為6.67×10－11 N·m2·kg－2)
解析：主持人與記者之間通話的不合拍是因?yàn)殡姶挪ㄊ且杂邢薜乃俣仍诳罩袀鞑サ模秒姶挪▊鬟f信息是需要時間的。
設同步衛星高度為H，由萬有引力定律及圓周運動規律可得
＝m(R＋H)
H＝－R≈3.6×107 m
則一方講話，另一方聽到對方講話的最短時間
t＝＝0.24 s。
答案：原因見解析　0.24 s
14．(12分)如圖所示，導體AB質量為m，處在磁感應強度為B的勻強磁場中，磁場方向垂直于紙面向外。AB平放在水平支架上成為電路的一部分，已知AB接入電路部分的長度為l。當接通電路瞬間，AB彈跳起來，則導體AB中電流方向如何？若已知通電瞬間通過導體橫截面的電荷量為q，則在開關S閉合過程中，安培力對導體做的功至少應為多少？
解析：導體AB向上彈起，故導體AB受到的安培力方向向上，由左手定則可知導體AB中電流的方向由B到A。導體AB受重力、彈力和安培力，由于接通電路瞬間，導體AB彈跳起來，安培力遠大于重力，且作用時間極短，重力和彈力可忽略不計，根據動量定理得
F安·Δt＝mv0
又F安＝Bl，q＝Δt
解得通電瞬間導體AB獲得的速度v0＝
設導體AB彈跳過程中安培力做的功為W，由動能定理得W＝mv02＝。
答案：電流方向由B到A　
15．(15分)如圖，在平面坐標系xOy內，第二、三象限內存在沿y軸正方向的勻強電場，第一、四象限內存在半徑為L(zhǎng)的圓形勻強磁場，磁場圓心在M(L,0)點，磁場方向垂直于坐標平面向外，一帶正電粒子從第三象限中的Q(－2L，－L)點以速度v0沿x軸正方向射出，恰好從坐標原點O進入磁場，從P(2L,0)點射出磁場。不計粒子重力，求：
(1)電場強度與磁感應強度的大小之比；
(2)粒子在磁場與電場中運動的時間之比。
解析：(1)粒子運動軌跡如圖所示，粒子在電場中做類平拋運動，設粒子在電路中運動的時間為t：則有
在x方向上： 2L＝v0t
在y方向上：L＝at2＝·t2
由以上可得：E＝
在y方向上：vy＝at＝v0，
tan θ＝＝1，θ＝45°，
由幾何關系得，粒子在圓形勻強磁場中做圓周運動軌跡所對應的圓心角為φ＝2θ＝90°。
粒子做圓周運動的半徑：R＝L＝，
v＝＝v。
由以上可得：B＝，所以＝。
(2)粒子在磁場中運動的周期T＝＝
粒子在磁場中運動的時間t′＝T＝
由(1)知粒子在電場中運動的時間t＝
則粒子在磁場與電場中運動的時間之比：＝。
答案：(1)　(2)

模塊綜合檢測(二)
(本試卷滿分：100分)
一、單項選擇題(本題共7小題，每小題4分，共28分。在每小題給出的四個選項中，只有一項是符合題目要求的)
1.如圖所示，彈簧上端固定，下端懸掛一個磁鐵。如果在磁鐵下端的水平桌面上放一個固定的閉合線圈，并使磁鐵上下振動。磁鐵在向下運動的過程中，下列說法正確的是(　　)
A．受到線圈的磁場力始終向上
B．受到線圈的磁場力先向上再向下
C．受到線圈的磁場力始終向下
D．受到線圈的磁場力先向下再向上
解析：選A　根據楞次定律的“來拒去留”，磁鐵在向下運動的過程中，線圈中產生感應電流，形成感應磁場，從而阻礙磁鐵的向下運動，則線圈對磁鐵的磁場力始終向上，故A正確，B、C、D錯誤。
2．5G網絡是“第五代移動通信網絡”的簡稱，目前世界各國正大力發展5G網絡。5G網絡使用的無線電波通信頻率在3.0 GHz以上的超高頻段和極高頻段(如圖所示)，比目前4G及以下網絡(通信頻率在0.3～3.0 GHz間的特高頻段)擁有更大的帶寬和更快的傳輸速率。未來5G網絡的傳輸速率(指單位時間傳送的數據量大小)可達10 Gbps(bps為bits per second的英文縮寫，即比特率，比特/秒)，是4G網絡的50～100倍。關于5G網絡使用的無線電波。下列說法正確的是(　　)

A．在真空中的傳播速度更快
B．在真空中的波長更長
C．衍射的本領更強
D．頻率更高，相同時間傳遞的信息量更大
解析：選D　無線電波(電磁波)在真空中的傳播速度與光速相同，保持不變，其速度與頻率沒有關系，故A錯誤；由公式c＝λf，可知λ＝，頻率越大，波長越短，衍射本領越弱，故B、C錯誤；無線電波(電磁波)頻率越高，周期越小，相同時間內可承載的信息量越大，故D正確。
3.如圖所示，把一重力不計的通電直導線水平放在蹄形磁鐵磁極的正上方，導線可以自由轉動和平動，當導線通入圖示方向的電流I時，從上往下看，導線的運動情況是(　　)
A．順時針?lè)较蜣D(zhuǎn)動，同時下降
B．順時針?lè)较蜣D(zhuǎn)動，同時上升
C．逆時針?lè)较蜣D(zhuǎn)動，同時下降
D．逆時針?lè)较蜣D(zhuǎn)動，同時上升
解析：選A　在導線兩側取兩小段，左邊一小段所受的安培力方向垂直紙面向里，右側一小段所受安培力的方向垂直紙面向外，從上往下看，知導線順時針?lè)较蜣D(zhuǎn)動，同時導線所受的安培力方向向下。
4.霍爾元件是實際生活中的重要元件之一，廣泛應用于測量和自動化技術等領域。如圖所示為一長度一定的霍爾元件，磁感應強度為B的勻強磁場垂直于霍爾元件的工作面向下，在元件中通入圖示從E到F方向的電流I，元件中的載流子帶負電荷，下列說法中正確的是(　　)
A．該元件能把電學量轉化為磁學量
B．該元件C面的電勢高于D面的
C．如果用該元件測赤道處地磁場的磁感應強度，應保持C、D面水平
D．如果流過霍爾元件的電流大小不變，則元件C、D面的電勢差與磁場的磁感應強度成正比
解析：選D　霍爾元件是能夠把磁學量轉換為電學量的傳感器，A錯誤；根據左手定則可知，帶負電荷的載流子向C面偏轉，C面帶負電荷，所以C面的電勢低于D面的電勢，B錯誤；在測定地球赤道處的地磁場的磁感應強度時，應將元件的C、D面保持豎直，讓磁場垂直通過元件的工作面，C錯誤；運動電荷最終在電場力和洛倫茲力的作用下處于平衡狀態，設霍爾元件的長、寬、高分別為a、b、d，則有q＝qvB，電流的微觀表達式為I＝nqvS＝nqvbd，所以U＝，如果流過霍爾元件的電流大小不變，則元件C、D面的電勢差與磁場的磁感應強度成正比，D正確。
5.電磁炮是利用電磁發射技術制成的一種先進的動能殺傷武器。如圖所示為某款電磁炮的軌道，該軌道長10 m，寬2 m。若發射質量為100 g的炮彈，從軌道左端以初速度為零開始加速，當回路中的電流恒為100 A時，最大速度可達2 km/s，假設軌道間磁場為勻強磁場，不計空氣及摩擦阻力。下列說法正確的是(　　)
A．磁場方向豎直向下
B．磁場方向水平向右
C．電磁炮的最大加速度大小為4×105 m/s2
D．磁感應強度的大小為100 T
解析：選D　回路中電流方向如題圖所示，則根據安培定則可知磁場方向應豎直向上，故A、B錯誤；由題意可知，炮彈最大速度v＝2 km/s，加速距離s＝10 m，由速度和位移關系v2＝2as，解得最大加速度大小a＝2×105 m/s2，由牛頓第二定律可得F＝ma，又F＝BIL，聯立解得B＝100 T，故C錯誤，D正確。
6．在如圖所示的電路中，理想變壓器的原、副線圈的匝數比為n1∶n2＝3∶1，電阻R1＝2R2，電流表和電壓表均為理想交流電表，若電流表的示數為2 A，電壓表的示數為30 V，則電阻R1的阻值為(　　)

A．45 Ω　　　　　　　　　 B．55 Ω
C．65 Ω D．75 Ω
解析：選B　由理想變壓器原理可知，原、副線圈兩端的電壓之比＝＝，已知U2＝30 V，故U1＝3U2＝90 V，通過R1的電流I0＝＝，副線圈中的電流I2＝，又因?yàn)椋?，所以通過原線圈的電流I1＝I2，流過電流表的電流I＝I0＋I(xiàn)1，即I＝＋×，解得R2＝27.5 Ω，R1＝2R2＝55 Ω，故B正確。
7.如圖所示，兩勻強磁場的方向相同，以垂直于磁場方向的虛線MN為理想邊界，磁感應強度大小分別為B1、B2，今有一質量為m、電荷量為e的電子從MN上的P點沿垂直于磁場方向射入勻強磁場B1中，且射入方向與MN垂直，其運動軌跡為如圖虛線所示的“心”形圖線。則以下說法正確的是(　　)
A．電子的運行軌跡為PENCMDP
B．B1＝2B2
C．電子從射入磁場到回到P點用時為
D．B1＝4B2
解析：選B　根據左手定則可知，電子從P點沿垂直于磁場的方向射入勻強磁場B1時，受到的洛倫茲力方向豎直向上，所以電子的運行軌跡為PDMCNEP，故A錯誤；電子在題圖所示運動過程中，在左側勻強磁場中運動兩個半圓，即運動一個周期，在右側勻強磁場中運動半個周期，所以t＝＋，故C錯誤；由題圖可知，電子在左側勻強磁場中的運動半徑是在右側勻強磁場中的運動半徑的一半，根據r＝可知，B1＝2B2，故B正確，D錯誤。
二、多項選擇題(本題共3小題，每小題6分，共18分。在每小題給出的四個選項中，有多項符合題目要求。全部選對的得6分，選對但不全的得3分，有選錯的得0分)
8.LC振蕩電路電容器兩端的電壓U隨時間t變化的關系如圖所示，則(　　)
A．在t1時刻，電路中的電流最大
B．在t2時刻，電路中的磁場能最大
C．從時刻t2～t3，電路的電場能不斷增加
D．從時刻t3～t4，電容器的帶電荷量不斷增加
解析：選BC　t1時刻電容器兩端電壓最高時，電路中振蕩電流為零，t2時刻電容器兩端電壓為零，電路中振蕩電流最強、磁場能最大，選項A錯誤，B正確；在t2～t3的過程中，從題圖可知，電容器兩板間電壓增大，則為充電過程，電場能增加，選項C正確；在t3～t4的過程中，電容器兩板間電壓減小，則為放電過程，帶電荷量減少，選項D錯誤。
9.半徑分別為r和2r的同心圓形導軌固定在同一水平面內，一長為r、電阻為R的勻質金屬棒ab置于圓導軌上面，ba的延長線通過圓導軌中心O，裝置的俯視圖如圖所示，整個裝置位于一勻強磁場中，磁感應強度的大小為B，方向豎直向下。在兩導軌之間接阻值為R的定值電阻和電容為C的電容器，金屬棒在水平外力作用下以角速度ω繞O逆時針勻速轉動，在轉動過程中始終與導軌保持良好接觸，導軌電阻不計。當電路穩定時，下列說法正確的是(　　)
A．金屬棒中電流從b流向a
B．金屬棒兩端電壓為Bωr2
C．電容器的M板帶負電
D．電容器所帶電荷量為CBωr2
解析：選AB　根據右手定則可知金屬棒中電流從b流向a，選項A正確；金屬棒轉動時產生的電動勢為E＝Br＝Bωr2，切割磁感線的金屬棒相當于電源，金屬棒兩端電壓相當于電源的路端電壓，因而U＝E＝Bωr2，選項B正確；金屬棒a端相當于電源正極，電容器M板帶正電，選項C錯誤；由C＝，可得電容器所帶電荷量為Q＝CU＝CBωr2，選項D錯誤。
10.如圖所示，足夠長的金屬導軌豎直放置，金屬棒ab、cd均通過棒兩端的環套在金屬導軌上。虛線上方有垂直紙面向里的勻強磁場，虛線下方有豎直向下的勻強磁場，兩勻強磁場的磁感應強度大小均為B。ab、cd兩棒與導軌間的動摩擦因數均為μ，兩棒總電阻為R，導軌電阻不計。開始時兩棒靜止在圖示位置，當cd棒無初速釋放時，對ab棒施加豎直向上的力F使其沿導軌向上做勻加速運動，時間足夠長。則(　　)
A．a(chǎn)b棒中的電流方向由b到a
B．cd棒先加速運動后勻速運動
C．cd棒所受摩擦力的最大值大于cd棒的重力
D．力F做的功等于兩棒產生的電熱與ab棒增加的機械能之和
解析：選ACD　ab棒向上運動的過程中，穿過閉合回路abdc的磁通量增大，根據楞次定律可得，ab棒中的感應電流方向?yàn)閎到a，故A正確；cd棒中感應電流由c到d，其所在的區域有豎直向下的磁場，由左手定則知cd棒所受的安培力向里，所受的摩擦力向上，ab棒做加速直線運動，速度增大，產生的感應電流增大，cd棒所受的安培力也隨之增大，對導軌的壓力增大，則所受摩擦力增大，摩擦力先小于重力，后大于重力，最后等于重力，所以cd棒先加速運動后減速運動，最后停止運動，故B錯誤，C正確；對兩棒組成的系統根據動能定理可得WF－Wf－W安培－WG1＋WG2＝mv2－0，又WG2＝Wf，力F做的功應等于兩棒產生的電熱與ab棒增加的機械能之和，故D正確。
三、非選擇題(本題共5小題，共54分)
11．(7分)某同學選用匝數可調的可拆變壓器來“探究變壓器線圈兩端的電壓與匝數的關系”實驗，變壓器原線圈兩端所接的電源應是電壓為12 V的低壓________(選填“交流電源”或“直流電源”)。先保持原線圈的匝數不變，增加副線圈的匝數，觀察到副線圈兩端的電壓________；然后再保持副線圈的匝數不變，增加原線圈的匝數，觀察到副線圈兩端的電壓________(選填“增大”“減小”或“不變”)。上述探究副線圈兩端的電壓與匝數的關系中采用的實驗方法是________(選填“控制變量法”“轉換法”或“類比法”)。
解析：變壓器不能改變直流電的電壓，故電源應為低壓交流電源；由＝知，U2＝U1，原線圈的匝數n1不變，增加副線圈的匝數n2，則副線圈兩端的電壓增大；如果n2不變，n1增大，則U2減小；上述實驗采用的探究方法是控制變量法。
答案：交流電源　增大　減小　控制變量法
12.(9分)傳感器是把非電學量(如速度、溫度、壓力等)的變化轉換成電學量的變化的一種元件，在自動控制中有著相當廣泛的應用。有一種測量人的體重的電子秤，其測量部分的原理圖如圖中的虛線框所示，它主要由壓力傳感器R(電阻值會隨所受壓力大小發生變化的可變電阻)和顯示體重大小的儀表A(實質是理想電流表)組成。壓力傳感器表面能承受的最大壓強為1×107 Pa，且已知壓力傳感器R的電阻與所受壓力的關系如表所示。設踏板和壓桿的質量可以忽略不計，接通電源后，壓力傳感器兩端的電壓恒為4.8 V，取g＝10 m/s2。請作答：
壓力F/N
0
250
500
750
1 000
1 250
1 500
…
電阻R/Ω
300
270
240
210
180
150
120
…

(1)該秤零點(即踏板空載時)的刻度線應標在電流表刻度盤________A處；
(2)如果某人站在該秤踏板上，電流表刻度盤的示數為20 mA，這個人的質量是____________kg。
解析：(1)由壓力傳感器R的電阻與所受壓力的關系知F＝0時，R＝300 Ω。
由閉合電路歐姆定律I＝＝ A＝1.6×10－2 A
即該秤零點(即踏板空載時)的刻度線應標在電流表刻度盤1.6×10－2 A處。
(2)由閉合電路歐姆定律I＝
得R＝＝ Ω＝240 Ω
由表中數據得F＝500 N，由G＝mg，可得m＝50 kg
即這個人的質量是50 kg。
答案：(1)1.6×10－2　(2)50

13．(11分)如圖所示，分布在半徑為r的圓形區域內的勻強磁場，磁感應強度為B，方向垂直紙面向里，電荷量為q、質量為m的帶正電的粒子從磁場邊緣A點沿圓的半徑AO方向射入磁場，從D點離開磁場，其中A、D間的距離為 r，不計重力，求：
(1)粒子做圓周運動的半徑；
(2)粒子的入射速度的大??；
(3)粒子在磁場中運動的時間。
解析：(1)設粒子做勻速圓周運動的半徑為R，粒子運動軌跡如圖所示。
結合題意及幾何知識得sin ∠AOD＝＝，所以∠AOD＝120°
則結合幾何知識可知三角形ADO′是等邊三角形，故粒子做圓周運動的半徑R＝AD＝r。
(2)根據牛頓第二定律有qvB＝m
則v＝＝。
(3)由粒子運動軌跡圖知，粒子在磁場中的運動方向偏轉了60°，所以粒子在磁場中運動了個周期，根據勻速圓周運動線速度與周期的關系得T＝，得T＝
則粒子在磁場中的運動時間為t＝T＝。
答案：(1)r　(2)　(3)
14．(12分)(2021·浙江6月選考)一種探測氣體放電過程的裝置如圖甲所示，充滿氖氣(Ne)的電離室中有兩電極與長直導線連接，并通過兩水平長導線與高壓電源相連。在與長直導線垂直的平面內，以導線為對稱軸安裝一個用阻值R0＝10 Ω的細導線繞制、匝數N＝5×103的圓環形螺線管，細導線的始末兩端c、d與阻值R＝90 Ω 的電阻連接。螺線管的橫截面是半徑a＝1.0×10－2m的圓，其中心與長直導線的距離r＝0.1 m。氣體被電離后在長直導線回路中產生順時針?lè)较虻碾娏鱅，其I-t圖像如圖乙所示。為便于計算，螺線管內各處的磁感應強度大小均可視為B＝，其中k＝2×10－7 T·m/A。

(1)求0～6.0×10－3s內通過長直導線橫截面的電荷量Q；
(2)求3.0×10－3s時，通過螺線管某一匝線圈的磁通量Φ；
(3)若規定c→R→d為電流的正方向，在不考慮線圈自感的情況下，通過計算，畫出通過電阻R的iR-t圖像；
(4)若規定c→R→d為電流的正方向，考慮線圈自感，定性畫出通過電阻R的iR-t圖像。
解析：(1)由電量和電流的關系q＝It可知I-t圖像下方的面積表示電荷量，因此有Q＝1Δt1＋I(xiàn)2Δt2＋3Δt3，代入數據解得Q＝0.5 C。
(2)由磁通量的定義可得Φ＝BS＝×πa2，
代入數據可得Φ＝6.28×10－8 Wb。
(3)在0～1.0×10－3 s時間內電流均勻增加，由楞次定律可知感應電流的方向?yàn)閏→R→d，
產生恒定的感應電動勢E＝N＝×
由閉合電路的歐姆定律可得iR＝
代入數據解得iR＝3.14×10－3A
在1.0×10－3～5.0×10－3s電流恒定，穿過圓形螺線管的磁場恒定，因此感應電動勢為零，感應電流為零，而在5.0×10－3～6.0×10－3 s時間內電流隨時間均勻變化，斜率大小和0～1.0×10－3 s大小相同，因此電流大小相同，由楞次定律可知感應電流的方向?yàn)閐→R→c，則圖像如圖甲所示。

(4)考慮自感的情況下，線圈會產生自感電動勢阻礙電流的增加，因此電流是緩慢增加的，過一段時間電路達到穩定后自感消失，電流的峰值和之前大小相同，在1.0×10－3～5.0×10－3 s時間內電路中的磁通量不變化，電流要減小為零，因此自感電動勢會阻礙電流的減小，使得電流緩慢減小為零，電流圖像如圖乙所示。

答案：(1)0.5 C　(2)6.28×10－8 Wb　(3)見解析圖甲　(4)見解析圖乙


15.(15分)如圖所示，頂角θ＝45°的金屬導軌MON固定在水平面內，導軌處在方向豎直向下、磁感應強度大小為B的勻強磁場中。一根與ON垂直的導體棒在水平外力作用下以恒定速度v0沿導軌MON向右滑動，導體棒的質量為m，導軌與導體棒單位長度的電阻均為r，導體棒與導軌的接觸點分別為a和b，導體棒在滑動過程中始終保持與導軌良好接觸。t＝0時，導體棒位于頂角O處。求：
(1)t時刻流過導體棒的電流大小I和電流方向。
(2)導體棒做勻速直線運動時水平外力F隨時間t變化的表達式。
(3)導體棒在0～t時間內產生的焦耳熱Q。
解析：(1)0～t時間內，導體棒的位移x＝v0t
t時刻，導體棒切割磁感線的有效長度l＝x
產生的電動勢E＝Blv0
回路總電阻R＝(2x＋x)r
流過導體棒的電流大小I＝＝
由安培定則可知，電流方向?yàn)閎→a。
(2)根據題意有F＝BIl＝。
(3)t時刻導體棒的電功率P＝I2R′，I恒定，R′＝v0rt，R′正比于t，因此0～t時間內導體棒的平均電功率
＝I2 ′＝I2R′
Q＝t＝。
答案：(1)　b→a　(2)F＝　(3)
