蘇科版八年級上冊4.5 望遠鏡與顯微鏡課后練習題

這是一份蘇科版八年級上冊4.5 望遠鏡與顯微鏡課后練習題，共28頁。

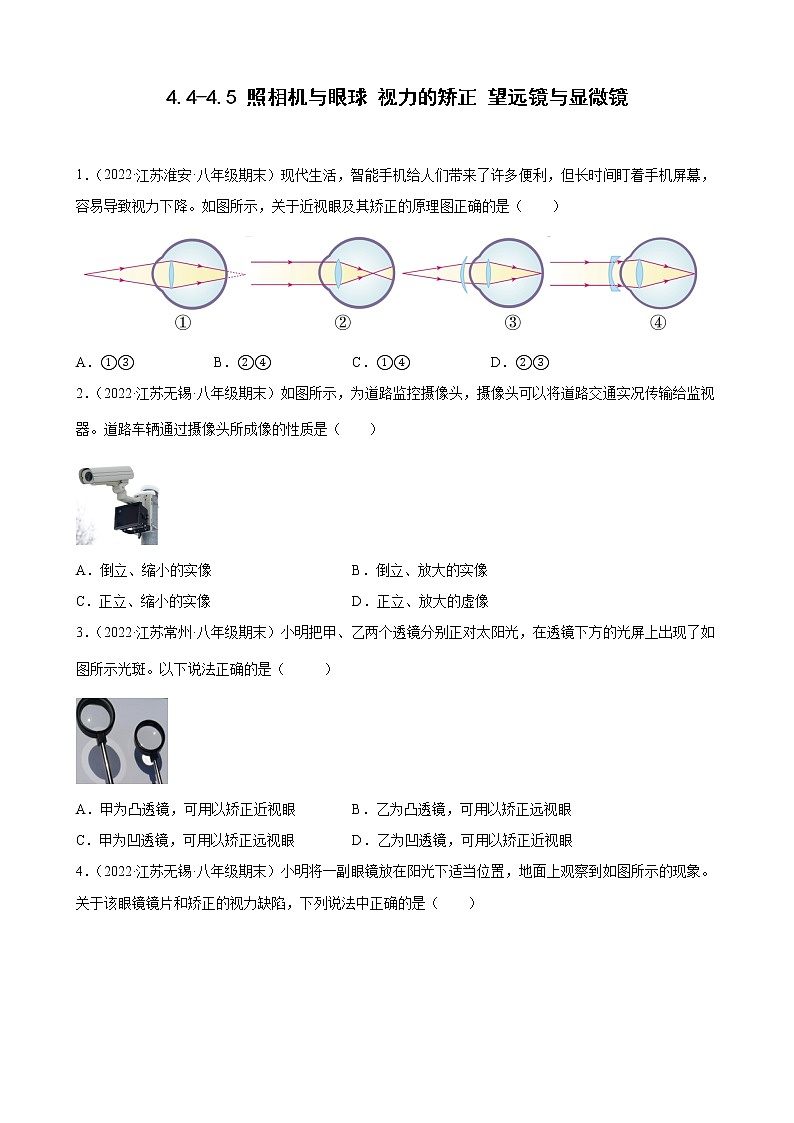

?4.4-4.5 照相機與眼球 視力的矯正 望遠鏡與顯微鏡

1．（2022·江蘇淮安·八年級期末）現代生活，智能手機給人們帶來了許多便利，但長時間盯著手機屏幕，容易導致視力下降。如圖所示，關于近視眼及其矯正的原理圖正確的是（　?。?br />
A．①③ B．②④ C．①④ D．②③
2．（2022·江蘇無錫·八年級期末）如圖所示，為道路監控?cái)z像頭，攝像頭可以將道路交通實況傳輸給監視器。道路車輛通過攝像頭所成像的性質是（?????）

A．倒立、縮小的實像 B．倒立、放大的實像
C．正立、縮小的實像 D．正立、放大的虛像
3．（2022·江蘇常州·八年級期末）小明把甲、乙兩個透鏡分別正對太陽光，在透鏡下方的光屏上出現了如圖所示光斑。以下說法正確的是（???????）

A．甲為凸透鏡，可用以矯正近視眼 B．乙為凸透鏡，可用以矯正遠視眼
C．甲為凹透鏡，可用以矯正遠視眼 D．乙為凹透鏡，可用以矯正近視眼

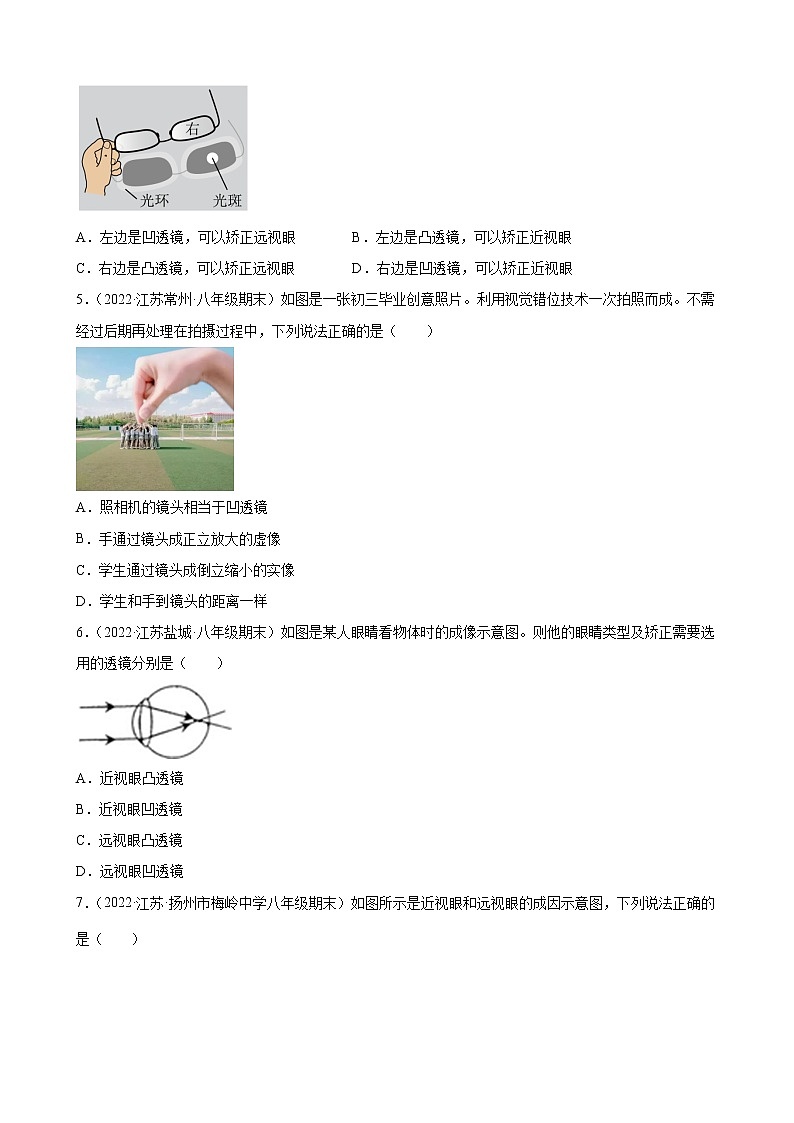

4．（2022·江蘇無錫·八年級期末）小明將一副眼鏡放在陽光下適當位置，地面上觀察到如圖所示的現象。關于該眼鏡鏡片和矯正的視力缺陷，下列說法中正確的是（　?。?br />
A．左邊是凹透鏡，可以矯正遠視眼 B．左邊是凸透鏡，可以矯正近視眼
C．右邊是凸透鏡，可以矯正遠視眼 D．右邊是凹透鏡，可以矯正近視眼
5．（2022·江蘇常州·八年級期末）如圖是一張初三畢業創意照片。利用視覺錯位技術一次拍照而成。不需經過后期再處理在拍攝過程中，下列說法正確的是（　?。?br />
A．照相機的鏡頭相當于凹透鏡
B．手通過鏡頭成正立放大的虛像
C．學生通過鏡頭成倒立縮小的實像
D．學生和手到鏡頭的距離一樣
6．（2022·江蘇鹽城·八年級期末）如圖是某人眼睛看物體時的成像示意圖。則他的眼睛類型及矯正需要選用的透鏡分別是（　?。?br />
A．近視眼凸透鏡
B．近視眼凹透鏡
C．遠視眼凸透鏡
D．遠視眼凹透鏡

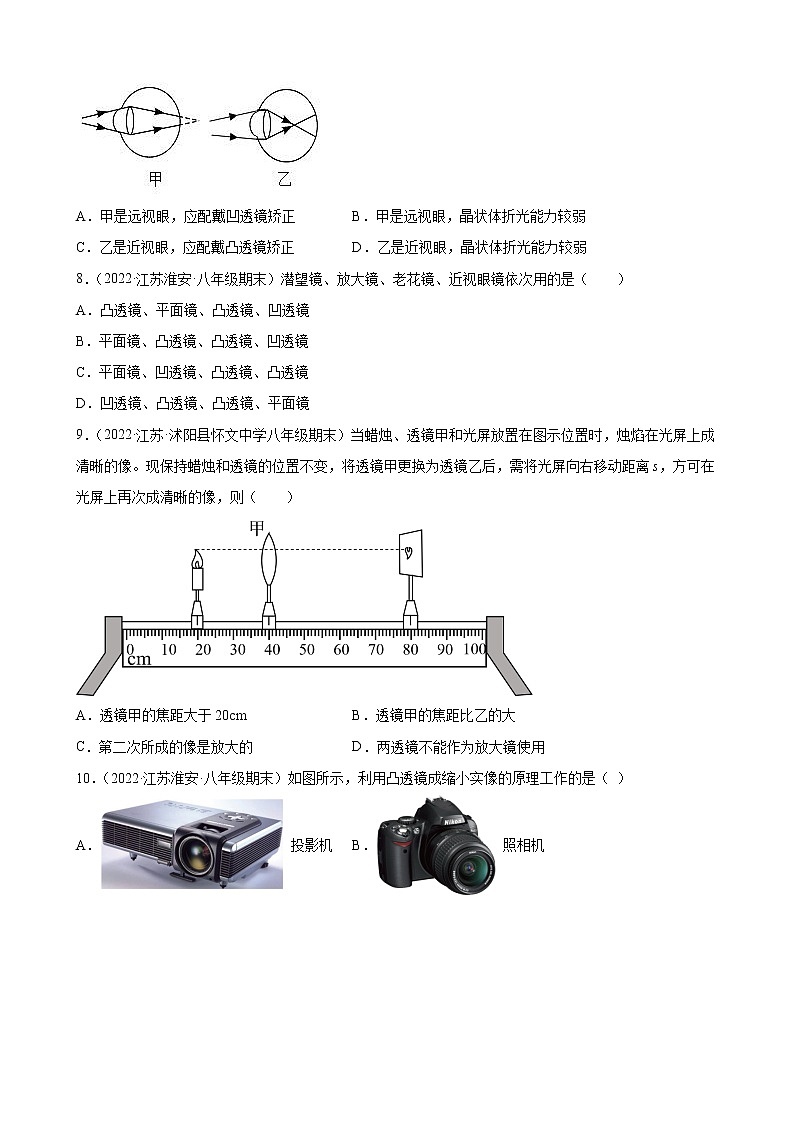

7．（2022·江蘇·揚州市梅嶺中學八年級期末）如圖所示是近視眼和遠視眼的成因示意圖，下列說法正確的是（?????）

A．甲是遠視眼，應配戴凹透鏡矯正 B．甲是遠視眼，晶狀體折光能力較弱
C．乙是近視眼，應配戴凸透鏡矯正 D．乙是近視眼，晶狀體折光能力較弱
8．（2022·江蘇淮安·八年級期末）潛望鏡、放大鏡、老花鏡、近視眼鏡依次用的是（　?。?br /> A．凸透鏡、平面鏡、凸透鏡、凹透鏡
B．平面鏡、凸透鏡、凸透鏡、凹透鏡
C．平面鏡、凹透鏡、凸透鏡、凸透鏡
D．凹透鏡、凸透鏡、凸透鏡、平面鏡
9．（2022·江蘇·沭陽縣懷文中學八年級期末）當蠟燭、透鏡甲和光屏放置在圖示位置時，燭焰在光屏上成清晰的像?，F(xiàn)保持蠟燭和透鏡的位置不變，將透鏡甲更換為透鏡乙后，需將光屏向右移動距離s，方可在光屏上再次成清晰的像，則（　?。?br />
A．透鏡甲的焦距大于20cm B．透鏡甲的焦距比乙的大
C．第二次所成的像是放大的 D．兩透鏡不能作為放大鏡使用
10．（2022·江蘇淮安·八年級期末）如圖所示，利用凸透鏡成縮小實像的原理工作的是（ ）
A． 投影機 B． 照相機
C． 望遠鏡 D． 顯微鏡
11．（2022·江蘇泰州·八年級期末）把投影儀上的平面鏡反光鏡取下，投影片放到載物臺上。調整鏡頭，在天花板上就能得到投影片上圖案清晰的像。關于投影儀，下列說法不正確的是（　?。?br />
A．投影儀的鏡頭相當于一個凸透鏡 B．投影儀上的平面鏡可以改變光路
C．載物臺上的投影片必須正著放置 D．天花板上的像是放大、倒立的
12．（2022·江蘇泰州·八年級期末）如圖所示，“影”是生活中常見的光現象，下列各種“影”中，其中與物理知識對應關系正確的是（　?。?br /> A．手影——光的反射 B． 投影——平面鏡成像
C．?dāng)z影——凸透鏡成像 D．倒影——光的折射
13．（2022·江蘇淮安·八年級期末）如圖所示,把眼鏡片放在燭焰與凸透鏡之間,調節光屏得到燭焰清晰的像,撤去眼鏡片,像變得模糊,調節光屏適當遠離凸透鏡,光屏上重新得到清晰的像.該眼鏡片（???????）

A．是凹透鏡,屬近視眼鏡 B．是凹透鏡,屬遠視眼鏡
C．是凸透鏡,屬近視眼鏡 D．是凸透鏡、屬遠視眼鏡
14．（2022·江蘇徐州·八年級期末）用放大鏡觀察近處的物體，若適當縮小放大鏡與物體間的距離，看到像的大小變化情況是（　　）
A．增大 B．變小
C．不變 D．以上都有可能
15．（2022·江蘇·沭陽縣懷文中學八年級期末）在如圖所示的裝水的圓柱形玻璃杯后面有兩個礦泉水瓶，左側是通過水杯看到的礦泉水瓶，此時裝水部分的玻璃杯和杯內水的組合相當于一個（　?。?br />
A．凸透鏡 B．凹透鏡 C．平面鏡 D．凸面鏡
16．（2022·江蘇無錫·八年級期末）為了模擬探究顯微鏡的工作原理，小明在白紙上畫上紅色箭頭，放在高約為15mm的透明塑料盒下方，在盒的上方滴上一滴水，如圖甲所示，通過水滴（相當于凸透鏡）可看到位于水滴下方紅色箭頭放大的像；將一個焦距為30cm的凸透鏡放在水滴正上方，如圖乙所示，保持凸透鏡水平，調整凸透鏡與水滴之間的距離，會看到箭頭更大的像。關于該實驗，下列說法中正確的是（　　 ）　

A．水滴模擬顯微鏡的目鏡 B．箭頭通過水滴成放大的實像
C．水滴上方的凸透鏡模擬顯微鏡的物鏡 D．水滴上方的凸透鏡和投影儀成像特點相同
17．（2022·江蘇泰州·八年級期末）將印有雙箭頭的圖片放在盛水玻璃杯后不同位置，觀察到如圖甲、乙所示的情景，圖甲與______、圖乙與______光學儀器成像的原理相同（兩空均選填“照相機”、“投影儀”、“放大鏡”）。

18．（2022·江蘇揚州·八年級期末）手機掃描二維碼，相當于給二維碼拍了一張照片，如圖是手機掃描物品上的二維碼，登錄網址、查看物品相關信息，手機的攝像頭是______（選填“凸透鏡”或“凹透鏡”），此時二維碼位于攝像頭的______處，當二維碼超出手機上設定的方框時，物品不動，把手機______（選填“靠近”或“遠離”）物品。

19．（2022·江蘇·揚州市梅嶺中學八年級期末）一個焦距為10cm的凸透鏡，當蠟燭距它15cm時，在光屏上得到一個倒立、______（填“放大”、“縮小”或“等大”）的像；電影放映機______（選填“是”、“不是”）利用這個原理工作的；將蠟燭向透鏡移近7cm后，在光屏上______（選填“能”或“不能”）成像。
20．（2022·江蘇南京·八年級期末）小云由于某種原因?qū)е聝裳鄣囊暳Ψ謩e是遠視和近視，她將一只2B鉛筆放在她的眼鏡的后面1cm處時，透過眼鏡看到鉛筆的形狀如圖所示，則圖中左側的鏡片是______（選填“凸透鏡”或“凹透鏡”），該鏡片所矯正的是______（選填“近視”或“遠視”）眼。

21．（2022·江蘇泰州·八年級期末）眼球的結構類似于_____（選填“照相機”、“幻燈機”或“放大鏡”），把來自外界物體的光會聚在視網膜上形成物體_____（選填“倒立”或”正立”）的像，小明同學由于不注意用眼衛生，形成了近視眼，應當戴_____鏡進行矯正．
22．（2022·江蘇泰州·八年級期末）望遠鏡的物鏡相當于一個______的鏡頭，顯微鏡的目鏡相當于一個______，（以上兩空均選填“照相機”、“投影儀”或“放大鏡”），某同學在用顯微鏡觀察洋蔥的細胞組成時，發現物體的像太小，看不清楚，這時他應該使物鏡______（選填“靠近”或“遠離”）物體，目鏡遠離物鏡一些。
23．（2022·江蘇宿遷·八年級期末）在圖中，能正確表示近視眼成像情況的是圖____________，近視眼患者也可以通過佩戴隱形眼鏡來矯正視力，某隱形眼鏡的中心厚度只有0.05mm，此鏡片的邊緣厚度______0.05mm（大于/小于/等于），此鏡片對光有____________作用。

24．（2022·江蘇徐州·八年級期末）如圖所示，在探究凸透鏡成像規律實驗中，此時光屏上成清晰的像，這個像是倒立的________（填“放大”或“縮小”）的實像，________就是根據這個成像特點制成的。現保持凸透鏡的位置不變，將光屏與蠟燭的位置對調，則光屏上________（填“能”或“不能”）成像。

25．（2022·江蘇淮安·八年級期末）眼睛里的角膜和晶狀體類似透鏡。登高遠眺時，睫狀肌放松，晶狀體的焦距 ______ （選填“變短”或“變長”）；讀書寫字時，睫狀肌收縮，晶狀體的焦距 _______ （選填“變短”或“變長”）；長時間觀看近處的物體，睫狀肌的彈性減弱，晶狀體變厚，導致的視力缺陷是 _____ 眼。
26．（2022·江蘇無錫·八年級期末）為模擬探究近視眼的缺陷，小華進行了如圖所示的實驗，她把凸透鏡看作眼球的晶狀體，將光屏看作視網膜，給“眼睛”戴上近視眼鏡，使?fàn)T焰在“視網膜”上成像，移去近視眼鏡，光屏上像變模糊了。

（1）只將蠟燭漸漸向凸透鏡靠近，燭焰在光屏上的像又清晰了，說明近視眼的缺陷表現為看不清______（選填“近”或“遠”）處的物體；
（2）只將光屏漸漸向凸透鏡靠近，燭焰在光屏上的像又清晰了，由此可知，該處物體通過晶狀體所成的像落在視網膜______（選填“前”或“后”）方，近視眼鏡對光具有______（選填“發散”或“會聚”）作用。
27．（2022·江蘇揚州·八年級期末）人的眼睛像一架照相機，晶狀體和角膜的共同作用相當于一個凸鏡，來自物體的光會在視網膜上形成一個______（正立/倒立）的實像，當眼睛患有近視時，遠處物體的像成在視網膜的______（前/后）方，近視的人所佩戴的眼鏡是______凸透鏡/凹透鏡），對光起______（會聚/發散）作用，可將像的位置矯正到視網膜上。
28．（2022·江蘇·揚州市梅嶺中學八年級期末）在森林中旅游時，導游會提醒你，不要隨意丟棄飲料瓶。這是由于下雨時瓶內灌了雨水，太陽出來后，它對光線有___________作用，可能會引起森林火災。小華去森林探險，看見陽光透過樹葉的縫隙在地上留下圓形光斑，這是由于___________（填光學原理）形成的光斑。小華想利用平面鏡將太陽光束反射進一個水平山洞（如圖所示），則他應將平面鏡與水平地面成___________夾角放置。?????

29．（2022·江蘇宿遷·八年級期末）如圖所示是探究“凸透鏡成像規律”的實驗裝置，凸透鏡固定在光具座的50.0cm刻度線處，蠟燭和光屏各位于光具座上0cm和100.0cm刻度線處。

（1）實驗時應調節燭焰的中心、光屏的中心位于凸透鏡的______________上；
（2）將蠟燭和光屏以相同大小的速度同時向靠近凸透鏡方向移動，當光屏位于70.0cm刻度線時恰好在光屏上看到一個清晰的像，則該透鏡的焦距是_________cm；
（3）實驗時，一只飛蛾飛來貼在凸透鏡左側，那么移動光屏，________（能/不能）在光屏上找到飛蛾的像（或影子）。光屏上所成的像會________（變亮/變暗/亮度不變）；
（4）一段時間后，蠟燭變短了，燭焰在光屏上成的像會向_______（上/下）移；
（5）在如圖甲中，保持凸透鏡在光具座上50.0m刻度線處，將蠟燭移至光具座上36.0cm刻度線處，移動光屏，直到燭焰在光屏上成清晰的像，則該像是___________（放大/等大/縮?。┑膶?shí)像。若此時在透鏡和蠟燭之間放一遠視眼鏡（如圖乙），則光屏要向_________（左/右）移動能在光屏上重新看到清晰的像；

（6）如圖丙，保持透鏡位置不變，蠟燭移動至44.0cm刻度線處，則人眼在圖中_______（A/B）處能觀察到燭焰放大的像，_____________的成像原理與此相同。
30．（2022·江蘇淮安·八年級期末）（1）將蠟燭、薄玻璃板、光屏和刻度尺按如圖所示放置，則在光屏上______（選填“能”或“不能”）呈現燭焰的像，說明物體通過平面鏡成的是______像。當蠟燭由遠及近走向平面鏡的過程中，像的大小______；

（2）用焦距為8cm的凸透鏡替換薄玻璃板，在不改變蠟燭位置的情況下，則應將光屏向______（選填“左”或“右”）移動才能在光屏上呈現燭焰清晰的像。生活中的______（選填“照相機”、“投影儀”或“放大鏡”）就是利用這樣的成像原理工作的。
31．（2022·江蘇南京·八年級期末）在“探究凸透鏡成像的規律”實驗中，凸透鏡的焦距為10cm。


（1）為使凸透鏡所成的像位于光屏的中央，應調節燭焰和光屏的中心位于凸透鏡的______。如圖所示，若不移動蠟燭和凸透鏡的位置，要在光屏上得到清晰的像，應將光屏向______調（選填“左”、“右”“上”或“下”）；
（2）若將蠟燭逐漸遠離凸透鏡的過程中，所成的像將逐漸______（選填“變大”、“變小”或“不變”）。利用這個規律可知：我們?cè)谡债厴I(yè)合影時，如果最邊緣的兩個同學未進入取景框，則此時攝像師應______（選填“靠近”或“遠離”）我們；
（3）若在凸透鏡和燭焰間加放一眼鏡片，發現光屏上的像變模糊。保持蠟燭和凸透鏡的位置不變，只將光屏向右移動又重新得到清晰的像，則所加的眼鏡為______（選填“近視眼鏡”或“遠視眼鏡”）；
（4）保持透鏡位置不變，蠟燭移動至32cm刻度線處，則人眼在圖中______處（選填“A”或“B”）能觀察到燭焰的像，______的成像原理與此相同；
（5）取下凸透鏡，在原透鏡位置正確放置一塊薄玻璃板，在蠟燭一側透過玻璃板觀察，也能看到一個像，此時成的像與（4）中所成的像在“正倒”、“大小”“虛實”三個方面______。
A．有一個方面相同，兩個方面不同????????????????????B．三個方面都不同
C．三個方面都相同???????????????????????????????????????????D．有兩個方面相同，一個方面不同
32．（2022·江蘇鹽城·八年級期末）小華用光具座、凸透鏡、蠟燭，光屏和刻度尺等實驗器材，探究“凸透鏡成像的規律”。

（1）為了測量凸透鏡的焦距，讓一束平行于主光軸的光射向凸透鏡，移動光屏，直到光屏上出現最小、最亮的光斑，用刻度尺測出光斑到凸透鏡中心的距離，如圖甲所示，凸透鏡焦距為______cm；
（2）將凸透鏡固定在光具座50cm刻度線處，蠟燭放置在光具座20cm刻度線處，點燃蠟燭，左右移動光屏，出現圖乙所示現象（成像清晰），為使像呈現在光屏中央，應將光屏向______（選填“上”或“下”）調節；
（3）保持凸透鏡位置不變，調整燭焰中心、透鏡中心和光屏中心在同一高度，將蠟燭移至34cm刻度線處，移動光屏，直到光屏上再次出現清晰的像，該像是倒立、______（選填“放大”、“縮小”或“等大”）的實像。生活中的______就是利用這個原理制成的（選填“照相機”或“投影儀”）；
（4）完成步驟（3）后，保持凸透鏡位置不變，將蠟燭繼續向左移動10.0cm，仍要在光屏上得到清晰的像，光屏應向______（選填“左”或“右”）移動一段距離；透鏡位置不變，將蠟燭移到光具座45cm處，此時小華應站在______（選填“蠟燭”或“光屏”）一側，觀察蠟燭的像；
（5）完成步驟（3）后，小華借來物理老師的眼鏡，并將其靠近凸透鏡左側，發現光屏上的像由清晰變模糊，向右移動光屏又發現清晰的像，說明老師所戴眼鏡的鏡片是______（選填“凸透”、“凹透”或“平面”）鏡，老師的視力缺陷是______（選填“近視”或“遠視”）眼。
33．（2022·江蘇淮安·八年級期末）小明用如圖所示的裝置做“探究凸透鏡成像規律“實驗。

（1）為了使像成在光屏中央，應調節燭焰和光屏的中心位于凸透鏡的______上，其目的是______；
（2）圖中光屏上恰好成一清晰的像，該像的性質是倒立、______的實像；
（3）圖中只移動蠟燭和光屏，可以模擬照相機成像原理的操作是______（填字母）；
A．都左移?????????????????????????????????B．都右移
C．蠟燭左移，光屏右移?????????????D．蠟燭右移，光屏左移
（4）若改變透鏡的凹凸程度時發現光屏上的像變模糊了，這時只將蠟燭向左移動一段距離后，光屏上的像又變清晰了，則說明調整透鏡時是向透鏡中______（選填“注入或“吸走”）少量水的；
（5）若他將另一透鏡放在圖中45cm刻度線位置，發現光屏上的像由清晰變模糊，向左移動光屏又發現清晰的像，說明該透鏡對光有______作用，可以矯正的視力缺陷是______。
34．（2022·江蘇揚州·八年級期末）2021年12月9日，中國空間站階段的首次太空授課以天地互動的方式，在中國空間站和設在中國科技館的地面主課堂等同時進行，王亞平老師在太空授課的時候，用一個金屬圈插入飲用水袋并抽出后，形成了一個水膜，輕晃金屬圈，水膜并未破裂，而是甩出了一個小水滴。再往水膜表面貼上一片畫有中國結圖案的塑料片，水膜依然完好。更奇跡的時刻：在第二個水膜上，用飲水袋不斷注水，水膜很快長成一個晶瑩剔透的大水球。我們通過水球，看到王亞平老師倒立縮小的人像，當她往水球中注入空氣，水球上呈現出一大一小、一正一反的雙重人像。


（1）太空授課非常精彩，不借助任何儀器，我們______（選填“能”或“不能”）直接聽到王老師的聲音，原因______；
（2）注水后，這個水球可以被看成是一個______，我們通過水球，看到王亞平老師倒立縮小的人像，當她往水球中注入空氣，水球上呈現出一大一小、一正一反的雙重人像，內圈會出現正立的像是因?yàn)閮?nèi)圈相當于變成了兩個______（選填“凸透鏡”或“凹透鏡”）的組合；
（3）此時，以水球?yàn)閰⒄瘴?，王老師是______的，以地球?yàn)閰⒄瘴?，王老師是______的（選填“靜止”或“運動”）；
（4）同時地面小倩同學嘗試用自制的水凸透鏡來探究“凸透鏡成像規律”。


（a）如圖甲所示，讓一束平行于主光軸的光射向水凸透鏡，在光屏上出現一個最小最亮的光斑，則此水凸透鏡的焦距為______cm；
（b）小倩將蠟燭、水凸透鏡和光屏調整至圖乙所示的位置時，光屏上出現清晰的燭焰像，小倩接著在蠟燭和光屏位置都不變的情況下，將水凸透鏡移至光具座某刻度處，再次得到清晰的燭焰像，這個像的成像原理與______（選填“放大鏡”“投影儀”或“照相機”）的成像原理相同。然后，小倩利用注射器從水凸透鏡中向外抽少許水，光屏上原來清晰的像變得模糊不清，小倩要想重新得到清晰的燭焰像，在蠟燭和水凸透鏡的位置都不變的情況下，應將光屏向______（選填“遠離”或“靠近”）水凸透鏡的方向移動，或者保持光屏位置不變，給水凸透鏡帶上合適的______（選填“近視眼鏡”或“遠視眼鏡”）可再次成像到光屏上；
（c）當光屏上成清晰的像時，小倩用不透明的紙板擋住透鏡下半部分，則光屏上所成的像______（選填“完整”或“不完整”）；
（d）實驗時，由于實驗時間較長，蠟燭變短，燭焰的像不能成在光屏的中央，此時可將光屏向______（選填“上”或“下”）移動，即可讓燭焰的像成在光屏的中央。
35．（2022·江蘇南通·八年級期末）閱讀短文，回答問題：
數碼相機
數碼相機是集光學、機械、電子一體化的產品，它集成了影像信息的轉換、存儲和傳輸?shù)炔考?，具有?shù)字化存取模式，與電腦交互處理和實時拍攝等功能。圖甲是通過伸縮鏡頭來調節像距實現完美成像的某型號數碼相機，光通過單鏡頭或者鏡頭組進入相機，再通過成像元件轉化為數字信號，數字信號通過影像運算芯片儲存在存儲設備中。
快門是照相機用來控制感光部分有效曝光時間的構件，相機上所標快門數據“100”，表示快門打開的時間是秒，秒數低時可輕松抓拍急速移動的目標。
圖乙的光圈是相機內用來控制光通過鏡頭進入機身內感光面光量的裝置，它的大小決定著感光元件受光的多少，光圈大小的計算公式為：。


（1）數碼相機鏡頭的主要元件是 ___________（選填“凸”或“凹”）透鏡，若要抓拍運動員蘇炳添百米沖刺時的瞬間照片，快門數據要調 ___________（選填“大”或“小”）；
（2）關于數碼相機，下列說法中正確的是 ___________；
A．制作相機鏡頭的玻璃是晶體
B．為擴大拍攝范圍，應將鏡頭遠離景物，此時成像變小
C．在相機鏡頭前加一片紅色的濾色鏡，拍攝出來的綠葉呈黃色
D．拍攝近、遠景時的“調焦”采用了模仿眼睛的功能，即調節鏡頭的焦距
（3）小明參觀南通博物苑時，用簡單的單鏡片數碼相機拍攝遠處張謇的塑像，不需要調節鏡頭就可直接拍攝，是因?yàn)殓R頭的焦距非常 ___________（選填“大”或“小”）；如果有一只小蟲子停留在鏡頭上，此時小蟲子在感光元件上成像情況為 ___________（選填“倒立縮小實像”、“不成像”或“正立放大虛像”）；
（4）某數碼相機鏡頭的焦距為50mm，若此時鏡頭通光孔直徑為25mm，那么光圈數據為 ___________；如果此時需要拍攝遠處物體時，像距約為 ___________cm；
（5）單位時間內，太陽光射入單位面積的光能是恒定的。小明在實驗室模擬實驗發現：通過選擇不同的“光圈”和“快門”，可以控制進光面積和進光時間，兩者組合起來可以控制進光能量一定，從而能拍出亮度穩定的照片。如表列出了某時光圈與快門的正確組合，請根據表中數據在圖丙作出圖像______，當光圈數據為“6”時，對應的“快門”數據大約是 ___________。
光圈
20
15
12
10
6
5
4
3
2
快門
9
16
25
36

144
225
400
900


參考答案：
1．B
【解析】
①圖中光線會聚在視網膜后方，是遠視眼的成像情況。要佩戴凸透鏡進行矯正，即③
所示矯正原理圖；
②圖中光線會聚在視網膜前方，是近視眼的成像情況。要佩戴凹透鏡進行矯正，即④
所示矯正原理圖。
①③組合是遠視眼及矯正原理圖，②④組合是近視眼及矯正原理圖，故ACD錯誤，B正確。
故選B。
2．A
【解析】
監控?cái)z像頭是一個凸透鏡，其成像原理與照相機相同，拍照時，行人位于攝像頭2倍焦距以外，成倒立、縮小的實像。
故選A。
3．B
【解析】
AC．圖甲光斑的中間比較暗，說明甲對光線具有發散作用，是凹透鏡，可用以矯正近視眼，故AC錯誤；
BD．圖乙中間出現亮斑，說明乙對光線具有會聚作用，是凸透鏡，可用以矯正遠視眼，故B正確，D錯誤。
故選B。
4．C
【解析】
近視眼將遠處物體的像成在視網膜之前，應佩戴凹透鏡，遠視眼將物體的像成在視網膜之后，應佩戴凸透鏡。左邊鏡片影子周圍有光環，對光線有發散作用，是凹透鏡，可以矯正近視眼；右邊鏡片影子中間有亮光斑，可以會聚太陽光，是凸透鏡，可以矯正遠視眼。故ABD錯誤，C正確。
故選C。
5．C
【解析】
ABC．照相機的鏡頭相當于凸透鏡，拍照時將物體置于鏡頭的兩倍焦距以外，成倒立縮小的實像，故AB錯誤，C正確；
D．凸透鏡成實像時，物體離透鏡越近，所成的像就越大，由圖可知，手通過照相機鏡頭成的像比學生的像大，所以手比學生離鏡頭更近，故D錯誤。
故選C。
6．B
【解析】
CD．由圖示可以看出，前方物體的像成在了視網膜的前方，這是近視眼的表現，故CD錯；
AB．治療近視眼時，應讓光在進入眼睛之前先發散一下，故應選用凹透鏡片作為近視眼鏡的的鏡片，故A錯，B正確。
故選B。
7．B
【解析】
甲圖的入射光線會聚在視網膜的后方，是晶狀體折光能力太弱，所以甲圖表示了遠視眼的成像情況；為了使光線會聚在原來的會聚點前面的視網膜上，就需要在光線進入人的眼睛以前會聚一下，因此帶對光線具有會聚作用的凸透鏡來矯正；
乙圖的入射光線會聚在視網膜的前方，是晶狀體折光能力太強，所以乙圖表示了近視眼的成像情況；為了使光線會聚在原來的會聚點后面的視網膜上，就需要在光線進入人的眼睛以前發散一下，因此帶對光線具有發散作用的凹透鏡來矯正；
綜上所述，只有選項B說法是正確的；
故選B。
8．B
【解析】
潛望鏡里面安裝了兩塊平面鏡，利用了平面鏡能改變光的傳播方向；放大鏡是利用凸透鏡成正立、放大虛像的原理制成的；老花鏡利用凸透鏡對光線的會聚作用，使像呈在視網膜上；近視鏡利用凹透鏡對光線有發散作用，使像呈在視網膜上；所以依次用的是平面鏡、凸透鏡、凸透鏡、凹透鏡。
故選B。
9．C
【解析】
A．由圖可知，物距為20cm，像距為40cm，物距小于像距，則物距應大于1倍焦距小于2倍焦距，即
2f＞20cm＞f①
像距大于2倍焦距，即
40cm＞2f②
由①和②得到透鏡甲的焦距
20cm＞f＞10cm
故A不符合題意；
BC．將透鏡甲更換為透鏡乙后，需將光屏向右移動距離s，方可在光屏上再次成清晰的像，像距增大，成像更遠，透鏡乙的焦距比甲的大，且透鏡乙的焦距大于10cm，物距大于1倍焦距小于2倍焦距，成倒立放大的實像，故B不符合題意，C符合題意；
D．兩塊透鏡都是凸透鏡，物距小于焦距時，可以作為放大鏡使用，故D不符合題意。
故選C。
10．B
【解析】
A．投影儀是利用物距在一倍焦距和二倍焦距之間時，凸透鏡成倒立、放大的實像原理工作的，故A不符合題意；
B．照相機是利用物距大于二倍焦距時，凸透鏡成倒立、縮小的實像原理工作的，故B符合題意；
C．望遠鏡的物鏡成像原理與照相機相同，成倒立、縮小的實像，目鏡的成像原理與放大鏡相同，成正立、放大的虛像，故C不符合題意；
D．顯微鏡的物鏡成像原理與投影儀相同，成倒立、放大的實像，目鏡的成像原理與放大鏡相同，成正立、放大的虛像，故D不符合題意；
故選B。
11．C
【解析】
AD．投影儀的鏡頭是一個凸透鏡，成像原理利用的是當物距大于一倍焦距小于二倍焦距時，凸透鏡成倒立、放大的實像，故AD正確，不符合題意；
B．投影儀上的平面鏡會對光線進行反射，可以改變光路，故B正確，不符合題意；
C．投影儀成的是倒立、放大的實像，因此載物臺上的投影片必須倒著放置，故C不正確，符合題意。
故選C。
12．C
【解析】
A．手影是光的直線傳播原理形成的，光直線傳播遇到障礙物后，在障礙物后形成陰影，故A錯誤；
B．投影是利用凸透鏡成像原理，物體反射的光經凸透鏡的折射后，在凸透鏡后方的底片上形成倒立的實像，故B錯誤；
C．?dāng)z影是利用凸透鏡成像原理，物體反射的光經凸透鏡的折射后，產生一倒立縮小的實像，故C正確；
D．倒影背后的形成原理是光的反射，物體反射的光射向水面，并在水面發生反射進入人的眼睛，所以看到水面上物體的倒影，故D錯誤。
故選C。
13．D
【解析】
當將一個眼鏡片放在凸透鏡和燭焰之間，光屏上的像是清晰的，撤去眼鏡片，稍微將光屏遠離凸透鏡，屏上再次得到清晰的像，可知開始時的像距太??；
說明該透鏡對光線有會聚作用，因此是凸透鏡、屬遠視眼鏡．
故D正確．
14．B
【解析】
放大鏡成正立放大的虛像，成像的規律是：物近像近像變小，物遠像遠像變大。因此適當縮小放大鏡與物體間的距離，像將會變小，故B符合題意，ACD不符合題意。
故選B。
15．A
【解析】
由圖可知，通過水杯看到的礦泉水瓶是一個左右倒立、縮小的圖像，這是因?yàn)檠b水的圓柱形玻璃杯中部厚邊緣薄，相當于一個凸透鏡，礦泉水瓶放在了凸透鏡的2倍焦距之外，根據凸透鏡成像規律可知，此時成倒立、縮小的實像，故A符合題意，BCD不符合題意。
故選A。
16．B
【解析】
AC．由乙圖知水滴是靠近物體的透鏡，所以水滴模擬顯微鏡的物鏡，水滴上方的凸透鏡靠近眼睛透鏡模擬顯微鏡的目鏡，故AC錯誤；
B．水滴模擬顯微鏡的物鏡，物體位于顯微鏡的物鏡的一倍焦距和兩倍焦距之間，所以箭頭通過水滴成放大的實像，故B正確；???????
D． 透過水滴上方的凸透鏡模擬顯微鏡的目鏡會看到箭頭更大的像，通過目鏡成的是虛像，投影儀成像是實像，故D錯誤。
故選B。
17．???? 放大鏡???? 照相機
【解析】
[1]圖甲：透過盛水的玻璃杯看到箭頭成正立、放大的虛像，與放大鏡成像原理相同。
[2]圖乙：透過盛水的玻璃杯看到箭頭成倒立、縮小的實像，與照相機成像原理相同。
18．???? 凸透鏡???? 二倍焦距以外???? 遠離
【解析】
[1]手機掃描二維碼，相當于給二維碼拍了一張照片，手機的攝像頭相當于照相機的鏡頭，照相機的鏡頭是凸透鏡，照相機是利用物距大于二倍焦距時，成倒立縮小實像的規律制成的。
[2][3]“掃入”二維碼時鏡頭和二維碼的距離應大于二倍焦距，當二維碼超出手機上設定的方框時，說明物距太近，應使物品不動，把手機向后移動，遠離物品。
19．???? 放大???? 是???? 不能
【解析】
[1][2]一個焦距為10cm的凸透鏡，當蠟燭距它15cm時，物距是15cm，物距大于1倍焦距小于2倍焦距，成倒立放大的實像；電影放映機的原理是物距大于1倍焦距小于2倍焦距，成倒立放大的實像，電影放映機是利用這個原理工作的。
[3]將蠟燭向透鏡移近7cm后，物距是
15cm-7cm=8cm
此時物距小于焦距，成正立放大的虛像，在光屏上不能承接虛像。
20．???? 凹透鏡???? 近視
【解析】
[1][2]由題意可知，透過眼鏡看到鉛筆的形狀，左側是正立縮小的虛像，右側是正立放大的虛像，根據凸透鏡成像規律可知，右側的鏡片是凸透鏡，左側的鏡片是凹透鏡，凹透鏡對光線有發散作用，可以矯正近視眼。
21．???? 照相機???? 倒立???? 凹透
【解析】
（1）眼球好像一架照相機，眼睛的晶狀體和角膜共同作用相當于一個凸透鏡，眼睛看物體時，物體在凸透鏡二倍焦距以外，成倒立、縮小的實像．（2）近視眼的成因：晶狀體變厚或眼球太長，看遠處物體時，像成在視網膜的前方．
（1）眼球結構類似于照相機，晶狀體和角膜共同作用相當于一個凸透鏡．把來自外界物體的光會聚在視網膜上，由于物體在二倍焦距以外，故成倒立、縮小的實像．（2）近視眼的因?yàn)榫铙w變厚，焦距變小，對光線的會聚能力增強，像成在視網膜前方，要矯正近視眼需要使光線發散一些，由于凹透鏡對光線有發散作用，故用凹透鏡來矯正．
22．???? 照相機???? 放大鏡???? 靠近
【解析】
[1]用望遠鏡觀察遠處物體時，物體通過物鏡成的是倒立、縮小的實像，望遠鏡的物鏡相當于照相機的鏡頭。
[2]顯微鏡的物鏡成的是倒立、放大的實像，相當于幻燈機的鏡頭；顯微鏡和望遠鏡的目鏡成正立、放大的虛像，都相當于一個放大鏡。
[3]顯微鏡的物鏡是將物體成一個倒立放大的實像，相當于投影儀的鏡頭，根據“物近像遠像變大”的規律，應縮小物距，才能使像變大，顯微鏡的目鏡是起一個放大鏡的作用，以物鏡所成的像為物體，再進行二次成像，此時的“物體”在目鏡的焦距之內，根據放大鏡“物遠像遠像變大”的規律，應使目鏡遠離物鏡一些。
23．???? 甲???? 大于???? 發散
【解析】
[1]近視眼是晶狀體會聚能力太強或眼球前后距離過大，使像成在視網膜前方形成的，故甲圖符合近視眼的形成原理。
[2][3]由于近視眼是因晶狀體會聚能力太強或眼球前后距離過大，使像成在視網膜前方形成的，所以需要配戴一個具有發散的作用的凹透鏡，使像距變大，重新回到視網膜上，而凹透鏡的特點是中間薄，邊緣厚，故鏡片的邊緣厚度大于0.05mm。
24．???? 放大???? 投影儀???? 能
【解析】
[1][2]由圖示知，蠟燭與凸透鏡的距離小于光屏與凸透鏡的距離，即物距小于像距，所成的是倒立、放大的實像。投影儀工作時所成的像是倒立、放大的實像，所以是根據這個特點制成的。
[3]保持凸透鏡的位置不變，光屏和蠟燭的位置對調，據光的折射現象中，光路是可逆的，可知，光屏上仍能成清晰的像。
25．???? 變長???? 變短???? 近視
【解析】
[1]睫狀肌放松時，晶狀體比較薄，折光能力變?nèi)?，焦距邊長。
[2]睫狀肌收縮時，晶狀體比較厚，折光能力變強，故焦距變短。
[3]睫狀肌的彈性減弱，晶狀體變的太厚，折光能力太強，或者眼球在前后方向上太長，因此來自遠處某點的光會聚在視網膜前，到達視網膜時已經不是一點而是一個模糊的光斑了。這就導致了我們所說的近視眼。
26．???? 遠???? 前???? 發散
【解析】
（1）[1]將蠟燭靠近凸透鏡，物距減小，相當于物體靠近晶狀體，此時能看清物體，說明近視眼可以看清近處的物體，看不清遠處的物體。
[2]光屏靠近凸透鏡，減小像距，相當于減小視網膜與晶狀體之間的距離，說明原來的像呈現在視網膜之前。
（2）[3]從實驗可以看出，近視鏡可以使晶狀體提前會聚在視網膜之前的光線，向后會聚呈現在視網膜上，減小了光線的會聚能力，所以近視鏡對光線有發散作用。
27．???? 倒立???? 前???? 凹透鏡???? 發散
【解析】
[1]眼睛的晶狀體和角膜相當于凸透鏡，視網膜相當于光屏，外界物體在視網膜上成倒立的實像。
[2][3][4]近視眼是因?yàn)榫铙w太凸，折光能力太強，或是眼球前后徑太長，使像成在視網膜的前方，由于凹透鏡對光線有發散作用，所以應佩戴凹透鏡，凹透鏡對光線有發散作用，將像的位置矯正到視網膜上。
28．???? 會聚???? 光的直線傳播???? 30°
【解析】
[1]灌進雨水的塑料瓶相當于一個凸透鏡，對光線具有會聚作用，太陽光會聚于焦點處，此處溫度高，會帶來火災風險。
[2]樹葉的縫隙很小，太陽光直線傳播并透過小孔后在地面上形成了圓形光斑，圓形光斑就是太陽的像，其原理是光的直線傳播形成的。
[3]由圖示可知，入射光線和反射光線的夾角為
180°-60°=120°
根據光的反射定律可知，反射角等于入射角，所以反射角為60°。由于反射光線與平面鏡形成的夾角和反射角互余，所以反射光線與平面鏡夾角為
α=90°-60°=30°
由于反射光線與水平地面平行，所以反射光線與平面鏡夾角α即等于水平地面與平面鏡夾角，故水平地面與平面鏡夾角也為30°。

29．???? 主光軸???? 10.0???? 不能???? 變暗???? 上???? 放大???? 左???? B???? 放大鏡
【解析】
（1）[1]實驗時應調節燭焰的中心、光屏的中心位于凸透鏡的主光軸上，目的是使像成在光屏中央，便于觀察成像情況。
（2）[2]由于蠟燭和光屏以相同大小的速度同時向靠近凸透鏡方向移動，當光屏位于70.0cm刻度線時，蠟燭位于30.0cm刻線處，此時物距等于像距，即

恰好在光屏上看到一個清晰的等大的像，則該透鏡的焦距是f=10.0cm。
（3）[3][4]一只飛蛾飛來貼在凸透鏡左側，飛蛾位于透鏡一倍焦距之內，此時飛蛾成正立放大的虛像，移動光屏，不能在光屏上找到飛蛾的像（或影子）；由于飛蛾擋住了一部分光線，使透過透鏡的光線減少，光屏上所成的像會變暗。
（4）[5]一段時間后，蠟燭變短了，從燭焰發出射向光心的光線在光屏上的會聚點會上移，燭焰在光屏上成的像也會向上移動。
（5）[6]保持凸透鏡在光具座上50.0m刻度線處，將蠟燭移至光具座上36.0cm刻度線處，此時蠟燭在一倍焦距和二倍焦距之間，燭焰在光屏上成清晰的倒立、放大的實像，像在二倍焦距以外。
[7] 若在透鏡和蠟燭之間放一遠視眼鏡，由于遠視鏡是凸透鏡，對光線有會聚作用，像將靠近凸透鏡，則光屏要向左移動能在光屏上重新看到清晰的像。
（6）[8][9]蠟燭移動至44.0cm刻度線處，蠟燭位于透鏡一倍焦距之內，此時成正立放大的虛像，則人眼在圖中B處逆著折射光線的方向才能觀察到燭焰放大的像，放大鏡的成像原理與此相同。
30．???? 不能???? 虛???? 不變???? 左???? 照相機
【解析】
（1）[1][2]虛像不能成在光屏上，實像能成在光屏上，將蠟燭、薄玻璃板、光屏和刻度尺按如圖所示放置，由于平面鏡成的像是虛像，在光屏上不能得到燭焰的像。
[3]平面鏡成的像的大小與物體的大小相等，當蠟燭由遠及近走向平面鏡的過程中，蠟燭的大小不變，像的大小不變。
（2）[4][5]用焦距為8cm的凸透鏡替換薄玻璃板，由圖可知，物距為
u= 30.0cm-10.0cm=20.0cm
物距大于2倍焦距，像距應大于1倍焦距小于2倍焦距，即
8cm＜v＜16cm
像應位于38cm～46cm刻度線之間，因此應將光屏向左移到才能在光屏上呈現燭焰清晰的像，此時成倒立縮小的實像，照相機應用此原理制成的。
31．???? 主光軸???? 左???? 變小???? 遠離???? 近視眼鏡???? B???? 放大鏡???? D
【解析】
（1）[1]實驗過程中，調整凸透鏡和光屏的高度，使?fàn)T焰、凸透鏡和光屏三者中心大致在同一高度，即使?fàn)T焰和光屏的中心位于凸透鏡的主光軸上，目的是使?fàn)T焰的像成在光屏的中央。
[2]凸透鏡的焦距是10cm，如圖所示，若不移動蠟燭和凸透鏡的位置，則此時物距為
40.0cm-14.0cm=26.0cm
此時
u＞2f
所以成倒立、縮小的實像，像距
f＜v＜2f
因此應將光屏移到50.0cm～60.0cm的刻度范圍內，故應將光屏向左移動。
（2）[3][4]若將圖中蠟燭逐漸遠離凸透鏡的過程中，物距增大，像距減小，根據成實像時，物遠像近像變小的特點，使光屏所成的像變小；我們?cè)谡债厴I(yè)合影時，如果最邊緣的兩個同學未進入取景框，需要像變小一些，根據成實像時，物遠像近像變小的特點，則此時攝像師應遠離我們。
（3）[5]保持蠟燭和凸透鏡的位置不變，只將光屏向右移動又重新得到清晰的像，可知加放的透鏡對光線有發散作用，故為凹透鏡，則所加的眼鏡為近視眼鏡片。
（4）[6][7]保持透鏡位置不變，蠟燭移動至32cm刻度線處，物距為8cm，物距小于焦距，成正立放大虛像，光屏上接不到，眼睛正對凸透鏡，透過凸透鏡觀察蠟燭看到正立放大的虛像，虛像與成像物體同側，所以應從B處觀察；生活中放大鏡就是依據的此原理。
（5）[8]（4）中成正立、放大的虛像，取下凸透鏡，在原透鏡位置正確放置一塊薄玻璃板，是利用平面鏡成像，通過平面鏡物體成正立、等大的虛像，兩次成像倒正、虛實相同，大小不同，故選D。
32．???? 10.0???? 上???? 放大???? 投影儀???? 左???? 光屏???? 凹透???? 近視
【解析】
（1）[1]一束平行于主光軸的光射向凸透鏡，移動光屏，直到光屏的光斑變得最小、最亮；最后測量這個光斑到凸透鏡的距離就是焦距。因此凸透鏡的焦距

（2）[2]由圖乙得，燭焰在光屏上的像偏高，因?yàn)橥雇哥R成倒立的實像，為使像能成在光屏的中央，可以向上移動燭焰或向下移動凸透鏡，或向上移動光屏。
（3）[3][4]將蠟燭移至34cm刻度線處，物距

滿足

條件，成倒立、放大的實像；投影儀就是利用這個原理制成的。
（4）[5]保持凸透鏡位置不變，將蠟燭繼續向左移動10.0cm，物距變大，此時像距變小，像變小，要在光屏上得到清晰的像，光屏應向左移動，靠近凸透鏡。
[6]凸透鏡位置不變，將蠟燭移到標尺45cm處，即物體處于1倍焦距以內，故此時光屏上沒有像，若站在光屏一側觀察，會發現有一個蠟燭的正立、放大的虛像。
（5）[7]向右移動光屏又發觀清晰的像，說明老師所戴眼鏡的鏡片，對光線起了發散作用，則為凹透鏡。
[8]近視眼是遠處物體的像不能呈現在視網膜上，而是呈現在視網膜的前方，因此需佩戴凹透鏡才能看清遠處的物體，老師的視力缺陷是近視。
33．???? 主光軸???? 使?fàn)T焰、光屏的中心和凸透鏡的中心在同一高度???? 等大???? A???? 吸走???? 會聚???? 遠視眼。
【解析】
（1）[1][2]通過凸透鏡兩個球面球心的直線叫主光軸。在做凸透鏡成像的實驗中，為了使?fàn)T焰的像成在光屏的中央，要調節燭焰、光屏的中心都位于凸透鏡的主光軸上，其目的是使?fàn)T焰、光屏的中心和凸透鏡的中心在同一高度。
（2）[3]由上圖易知，物距和像距相等，即
u=v=2f
光屏上恰好成一清晰的像，該像的性質是倒立、等大的實像。
（3）[4]物距大于2倍焦距時，成倒立、縮小的實像（f < v
