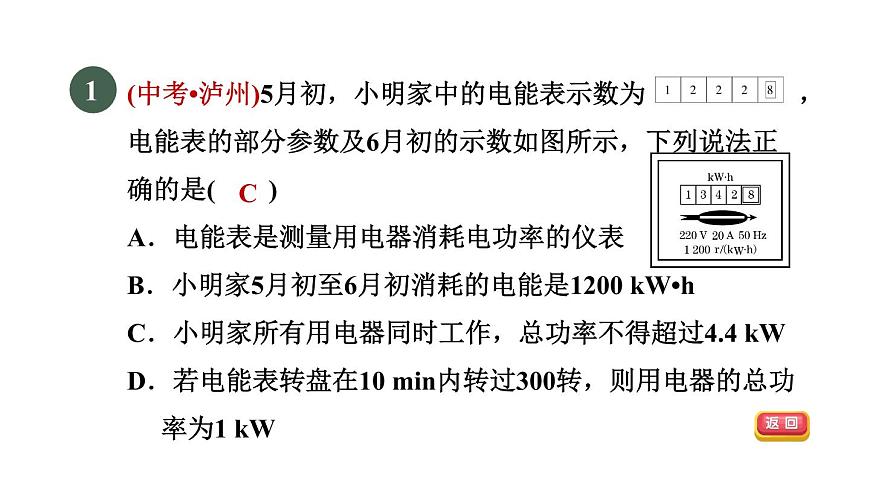

(中考?瀘州)5月初，小明家中的電能表示數為 ，電能表的部分參數及6月初的示數如圖所示，下列說法正確的是(　　)A．電能表是測量用電器消耗電功率的儀表B．小明家5月初至6月初消耗的電能是1200 kW?hC．小明家所有用電器同時工作，總功率不得超過4.4 kWD．若電能表轉盤在10 min內轉過300轉，則用電器的總功率為1 kW

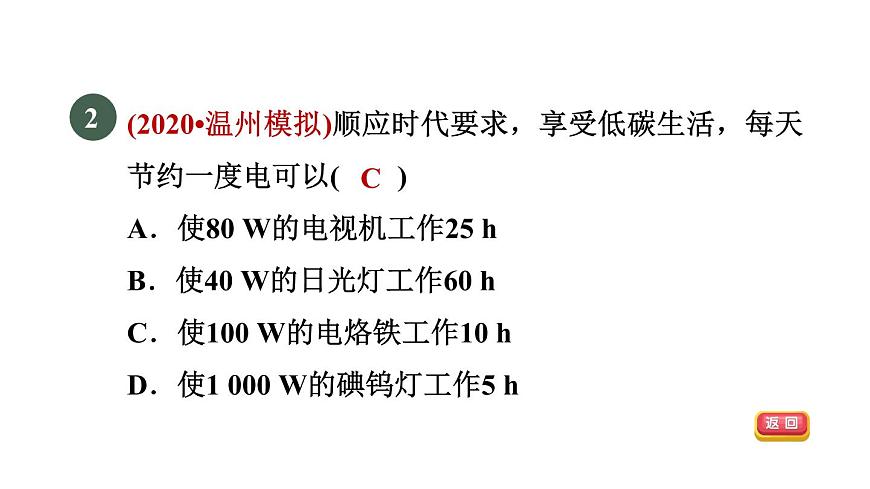

(2020?溫州模擬)順應時代要求，享受低碳生活，每天節約一度電可以(　　)A．使80 W的電視機工作25 hB．使40 W的日光燈工作60 hC．使100 W的電烙鐵工作10 hD．使1 000 W的碘鎢燈工作5 h

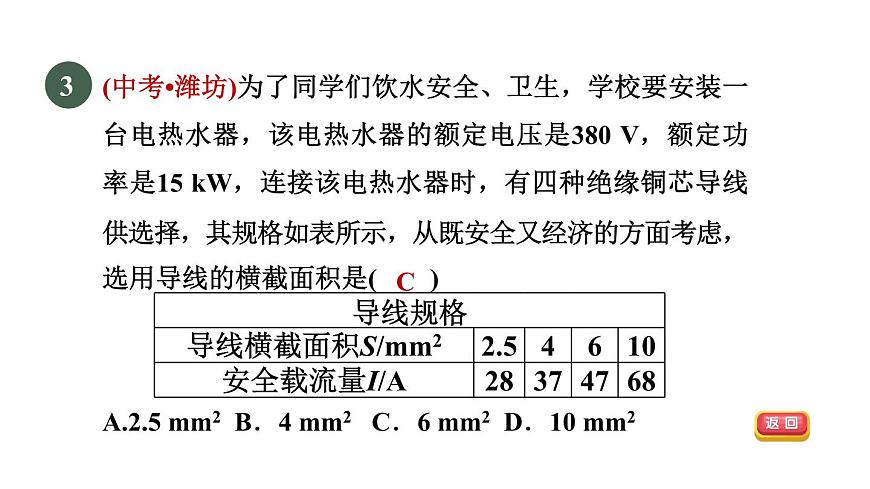

(中考?濰坊)為了同學們飲水安全、衛生，學校要安裝一臺電熱水器，該電熱水器的額定電壓是380 V，額定功率是15 kW，連接該電熱水器時，有四種絕緣銅芯導線供選擇，其規格如表所示，從既安全又經濟的方面考慮，選用導線的橫截面積是(　　)A.2.5 mm2 B．4 mm2 C．6 mm2 D．10 mm2

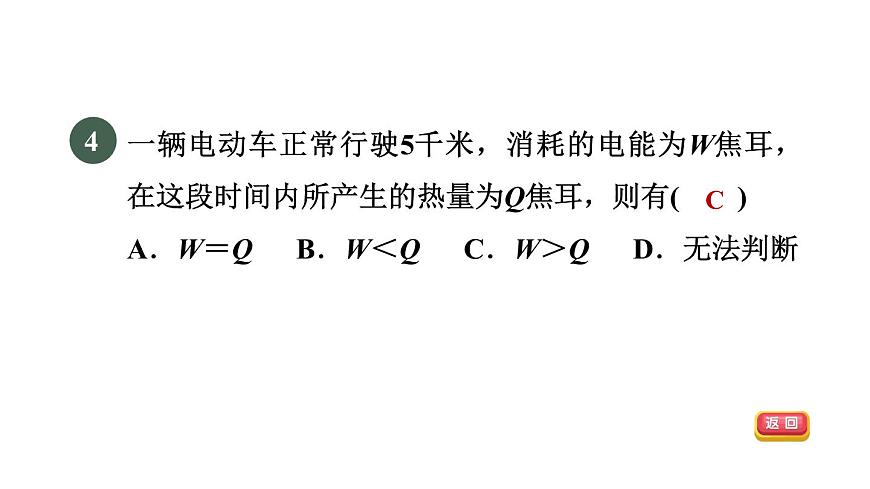

一輛電動車正常行駛5千米，消耗的電能為W焦耳，在這段時間內所產生的熱量為Q焦耳，則有(　　)A．W＝Q　 B．W＜Q　 C．W＞Q　 D．無法判斷

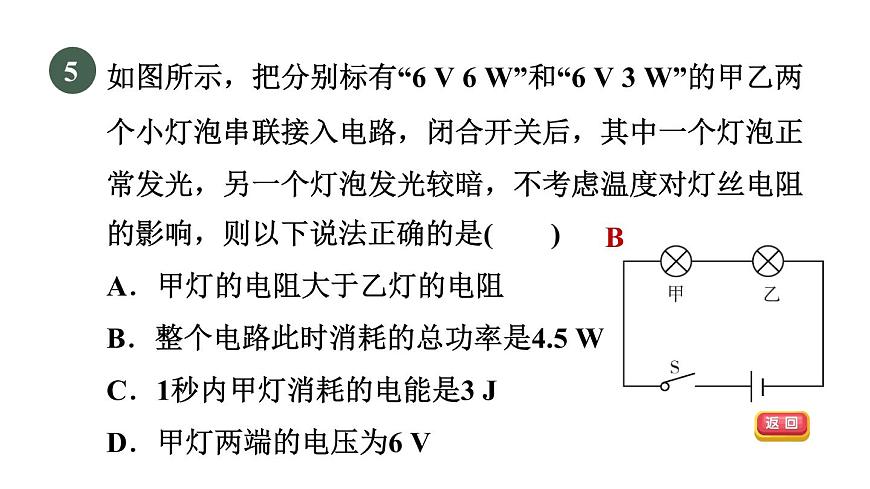

如圖所示，把分別標有“6 V 6 W”和“6 V 3 W”的甲乙兩個小燈泡串聯接入電路，閉合開關后，其中一個燈泡正常發光，另一個燈泡發光較暗，不考慮溫度對燈絲電阻的影響，則以下說法正確的是(　　)A．甲燈的電阻大于乙燈的電阻B．整個電路此時消耗的總功率是4.5 WC．1秒內甲燈消耗的電能是3 JD．甲燈兩端的電壓為6 V

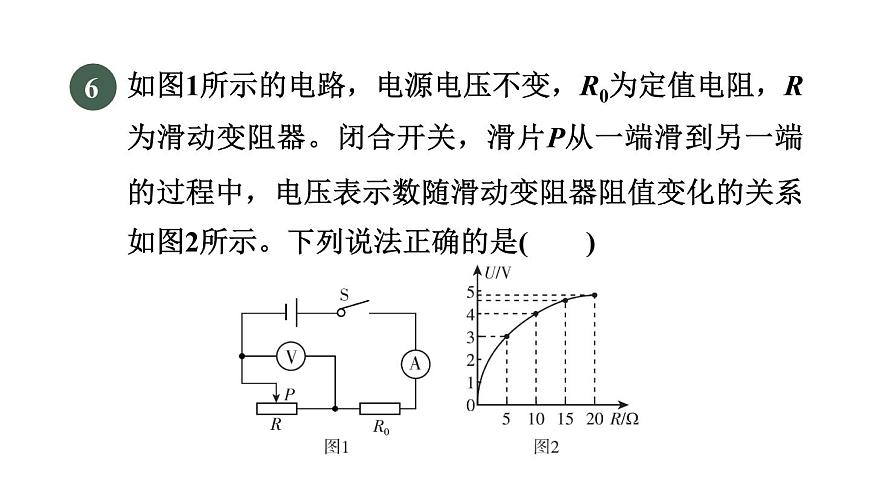

如圖1所示的電路，電源電壓不變，R0為定值電阻，R為滑動變阻器。閉合開關，滑片P從一端滑到另一端的過程中，電壓表示數隨滑動變阻器阻值變化的關系如圖2所示。下列說法正確的是(　　)
A．滑片從最左端向最右端滑動過程中，電流表示數變小B．滑片滑動過程中，電壓表與電流表示數之比不變C．電源電壓為6 VD．電路消耗的最大功率為3.6 W
(中考?安徽)當天空中空氣的濕度很大，兩塊云之間的電壓很高時，原先不導電的空氣就會變成導體，強大的電流可在瞬間通過天空，形成閃電。某次閃電的放電電流約1×104 A，電壓約1.8×108 V，放電時間約0.01 s，則這次閃電釋放的電能約________J，合________kW?h。
(2020·成都)小彬用如圖所示的實驗裝置探究“電流的熱效應跟電阻大小的關系”，電源電壓為3 V，電阻絲R1＝10 Ω，R2＝20 Ω，兩氣球相同。閉合開關后，密閉燒瓶內的空氣被加熱，他觀察到______氣球先鼓起來。通電1min，R2產生的熱量為______J。
(中考?綏化)某品牌的電加熱器工作電路如圖所示，其額定電壓為220 V，加熱功率為1 100 W，保溫功率為44 W。單刀雙擲開關S接b時，電加熱器處于________(填“保溫”或“加熱”)狀態；電路中定值電阻R1的阻值為________Ω。
(中考?哈爾濱)圖甲是通過燈泡L的電流跟其兩端電壓關系的圖像?，F(xiàn)將L與阻值為10 Ω的電阻R連入圖乙所示電路。閉合開關S，L的實際功率為1.8 W。則電源電壓是________V，此時通過R的電流是________A。
(中考?淮安)在“測定小燈泡的電功率”實驗中，選用如下器材：2節干電池、額定電壓為2.5 V的小燈泡(額定功率小于1 W)、電流表、電壓表、滑動變阻器(20 Ω 1 A)、開關和導線。如圖甲所示是小明沒有連接完整的電路。
(1)請你用筆畫線代替導線，將電路連接完整。
(2)正確連接電路后閉合開關，發現電壓表有示數，電流表示數幾乎為零，燈泡不發光，導致這一現象的原因可能是___________。
(3)排除故障后，小明通過正確操作，得到多組I、U數據，作出如圖乙所示的I--U圖像。由圖可知，燈泡兩端電壓為2.5 V時，通過燈泡的電流為________A，燈泡的額定功率為________W。燈泡的電阻隨電壓的增加而________(填“增大”或“減小”)。導致燈泡電阻變化的主要因素是___________________。
(4)根據(1)問中連接好的電路，排除(2)問中故障，移動變阻器滑片，能否實現燈泡兩端電壓從零連續變化到2.5 V？答：__________(填“能”或“不能”)，其理由是______________?！?br/>(1)請指出開關置于什么接線柱時，火鍋處于低溫?fù)酰?br/>(2)R3的阻值是多少歐姆？電火鍋處于低溫?fù)跽９ぷ鲿r(shí)，在1分鐘內產生的熱量是多少焦耳？
因串聯電路總電阻等于各分電阻之和，所以R3的阻值R3＝R－R2＝242 Ω－60.5 Ω＝181.5 Ω。電火鍋處于低溫?fù)跽９ぷ鲿r(shí)，在1分鐘內產生的熱量Q＝W＝P低t＝200 W×60 s＝1.2×104 J。
(3)小明關閉家中的其他用電器，只讓電火鍋獨立工作，用高溫?fù)跫訜釡?分鐘，電能表的表盤轉了81轉。請通過計算判斷此時電火鍋是否正常工作？[電能表的銘牌上標有3 000 r/(kW?h)]
