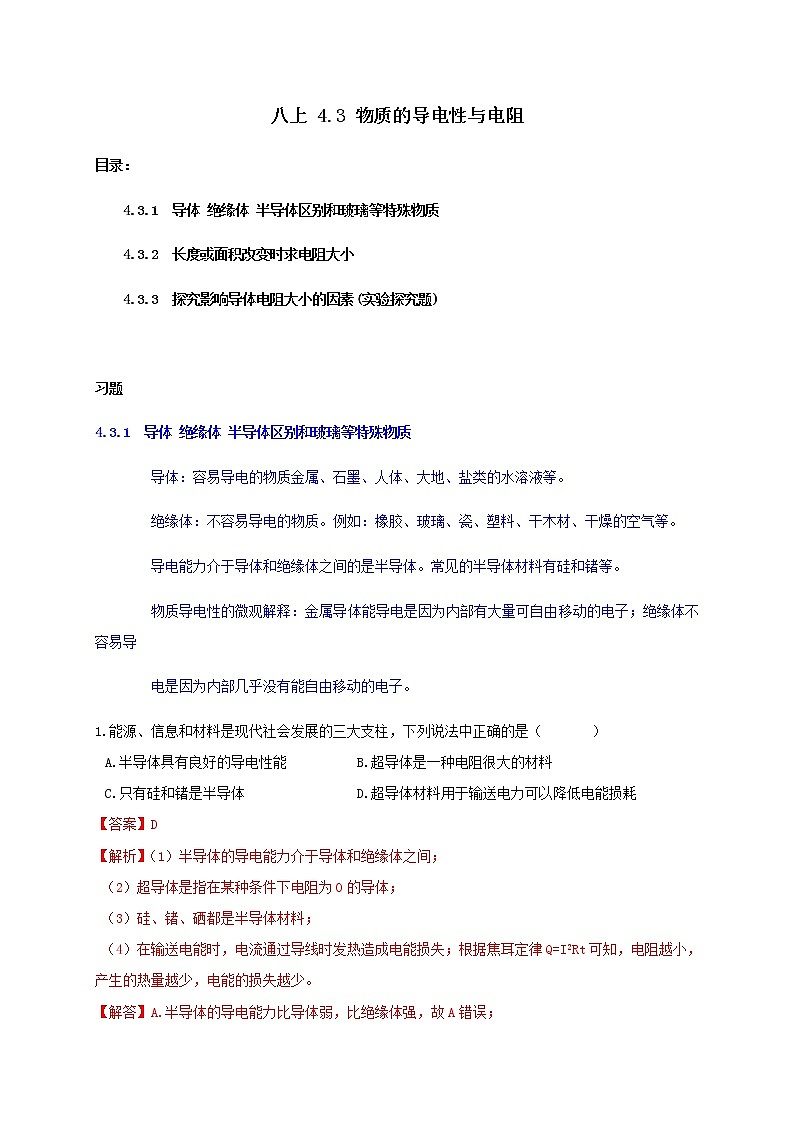

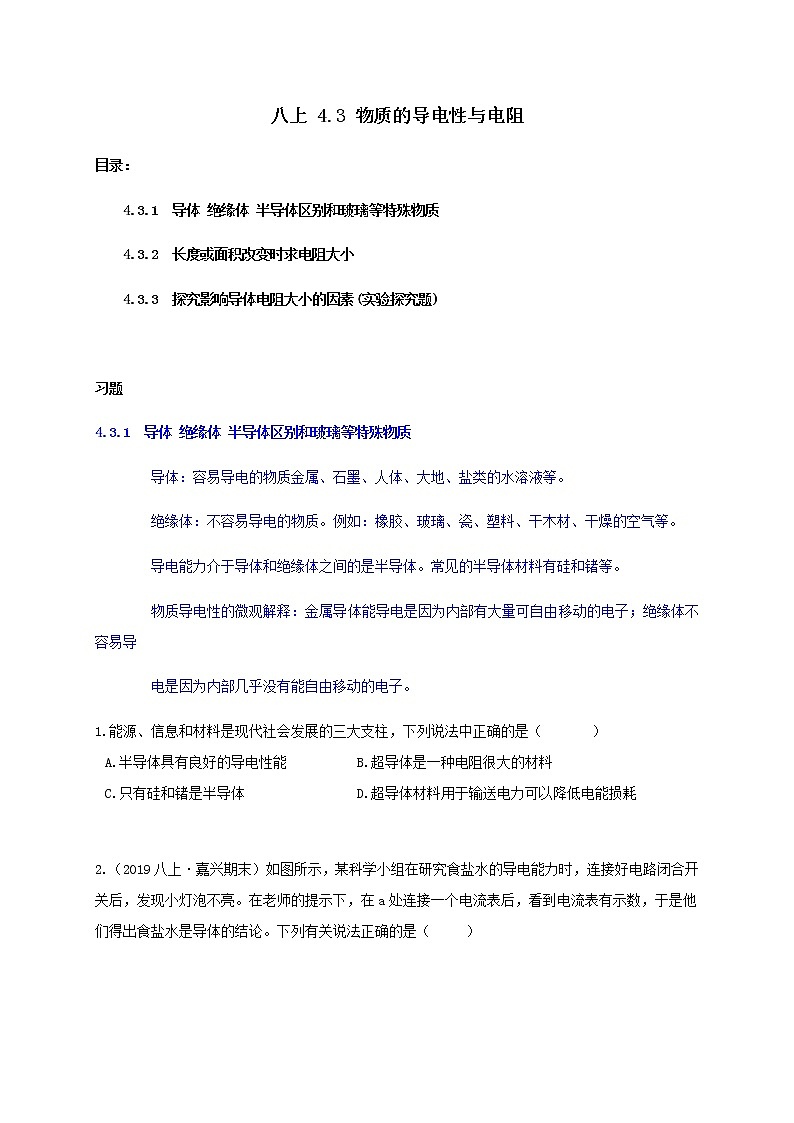

?八上 4.3 物質的導電性與電阻
目錄：
4.3.1 導體 絕緣體 半導體區別和玻璃等特殊物質
4.3.2 長度或面積改變時求電阻大小
4.3.3 探究影響導體電阻大小的因素(實驗探究題)

習題
4.3.1 導體 絕緣體 半導體區別和玻璃等特殊物質
導體：容易導電的物質金屬、石墨、人體、大地、鹽類的水溶液等。
絕緣體：不容易導電的物質。例如：橡膠、玻璃、瓷、塑料、干木材、干燥的空氣等。
導電能力介于導體和絕緣體之間的是半導體。常見的半導體材料有硅和鍺等。
物質導電性的微觀解釋：金屬導體能導電是因?yàn)閮?nèi)部有大量可自由移動的電子；絕緣體不容易導
電是因?yàn)閮?nèi)部幾乎沒有能自由移動的電子。
1.能源、信息和材料是現代社會發展的三大支柱，下列說法中正確的是（??? ）
A.半導體具有良好的導電性能?? B.超導體是一種電阻很大的材料
C.只有硅和鍺是半導體????????D.超導體材料用于輸送電力可以降低電能損耗
【答案】D
【解析】（1）半導體的導電能力介于導體和絕緣體之間；
（2）超導體是指在某種條件下電阻為0的導體；
（3）硅、鍺、硒都是半導體材料；
（4）在輸送電能時，電流通過導線時發熱造成電能損失；根據焦耳定律Q=I2Rt可知，電阻越小，產生的熱量越少，電能的損失越少。
【解答】A.半導體的導電能力比導體弱，比絕緣體強，故A錯誤；
B.超導體是一種電阻很小的材料，故B錯誤；
C.半導體材料除了硅和鍺，還有硒，故C錯誤；
D.超導體材料用于輸送電力可以降低電能損耗，故D正確。

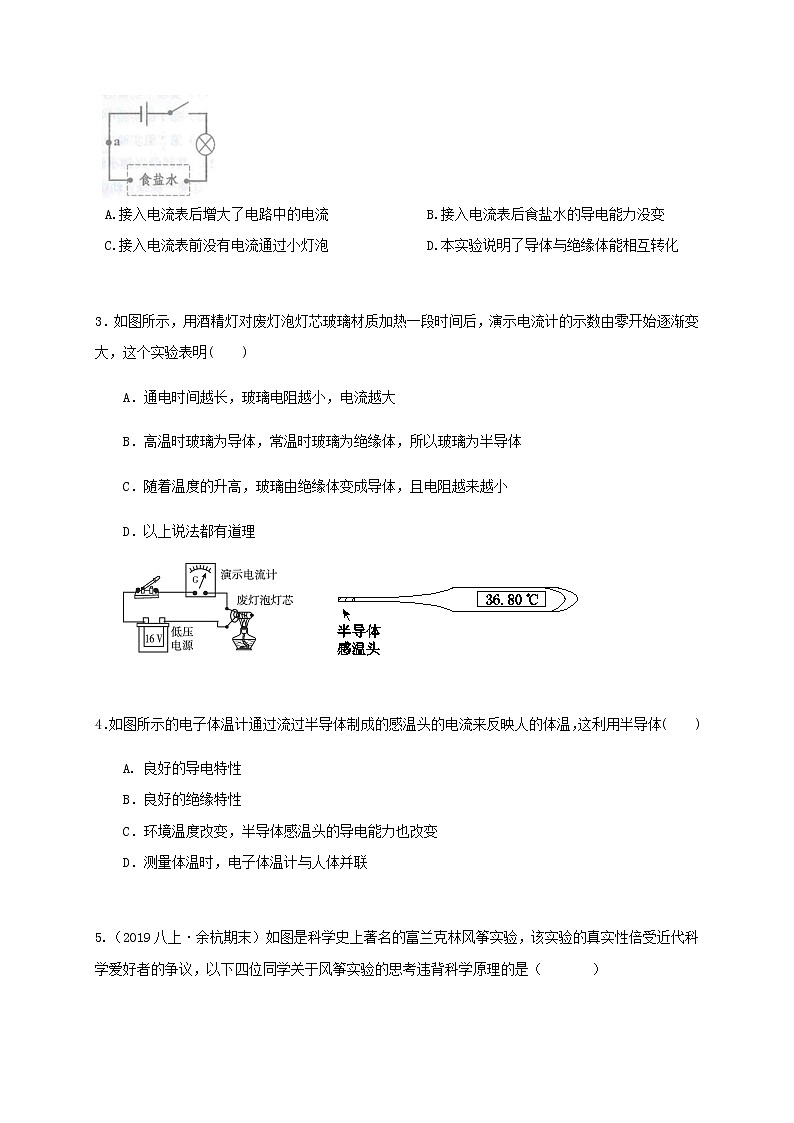

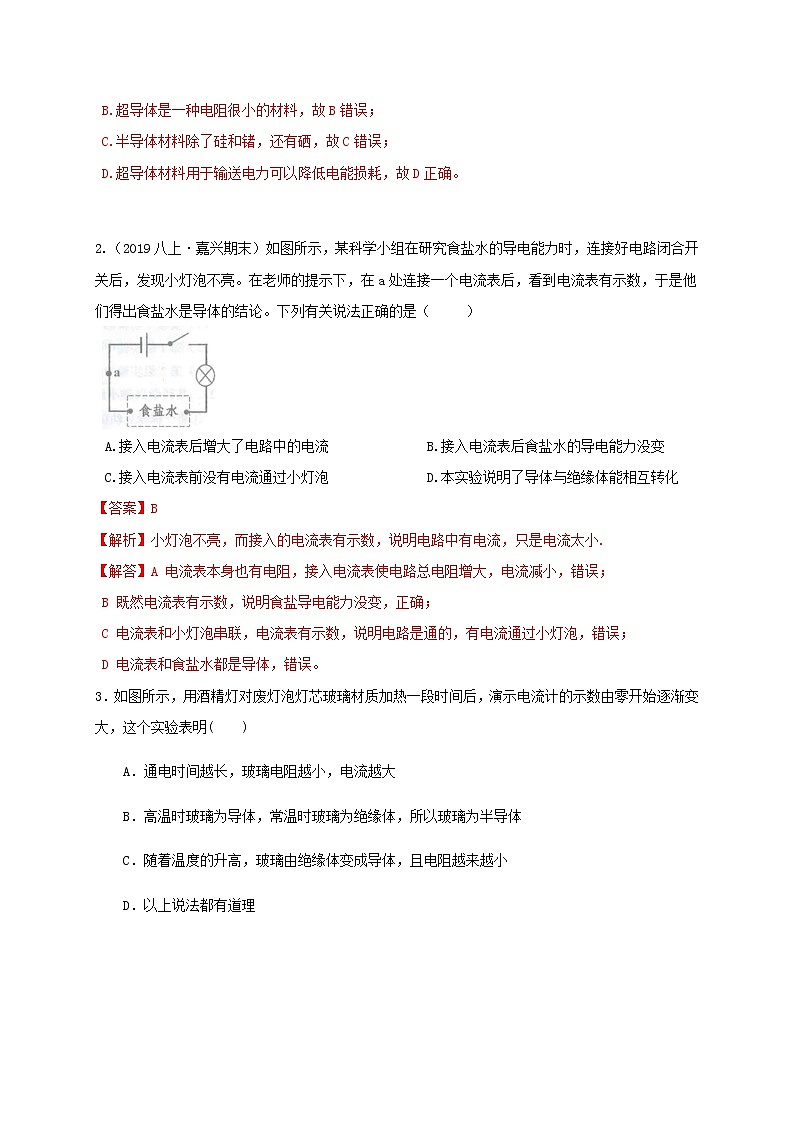

2.（2019八上·嘉興期末）如圖所示，某科學小組在研究食鹽水的導電能力時，連接好電路閉合開關后，發現小燈泡不亮。在老師的提示下，在a處連接一個電流表后，看到電流表有示數，于是他們得出食鹽水是導體的結論。下列有關說法正確的是（?? ）

A.接入電流表后增大了電路中的電流???????B.接入電流表后食鹽水的導電能力沒變
C.接入電流表前沒有電流通過小燈泡???????D.本實驗說明了導體與絕緣體能相互轉化
【答案】B
【解析】小燈泡不亮，而接入的電流表有示數，說明電路中有電流，只是電流太小.
【解答】A 電流表本身也有電阻，接入電流表使電路總電阻增大，電流減小，錯誤；
B 既然電流表有示數，說明食鹽導電能力沒變，正確；
C 電流表和小燈泡串聯，電流表有示數，說明電路是通的，有電流通過小燈泡，錯誤；
D 電流表和食鹽水都是導體，錯誤。

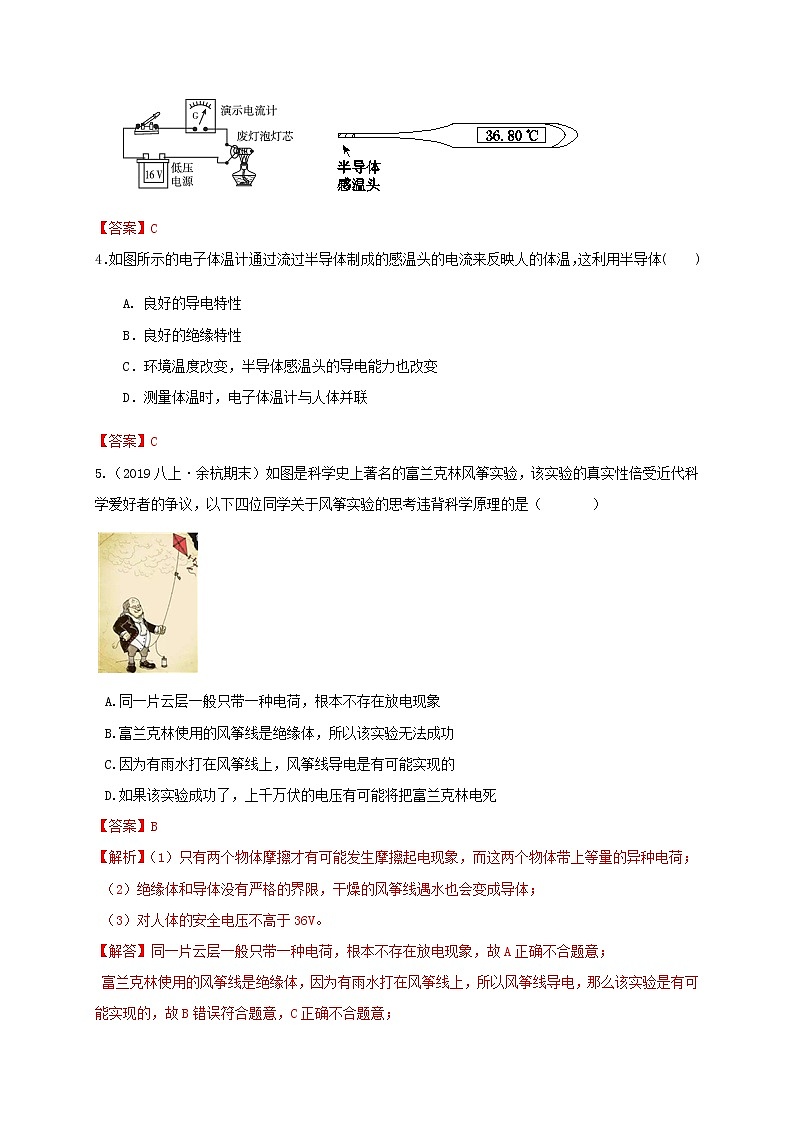

3．如圖所示，用酒精燈對廢燈泡燈芯玻璃材質加熱一段時間后，演示電流計的示數由零開始逐漸變大，這個實驗表明(　　)
A．通電時間越長，玻璃電阻越小，電流越大
B．高溫時玻璃為導體，常溫時玻璃為絕緣體，所以玻璃為半導體
C．隨著溫度的升高，玻璃由絕緣體變成導體，且電阻越來越小
D．以上說法都有道理

【答案】C
4．如圖所示的電子體溫計通過流過半導體制成的感溫頭的電流來反映人的體溫，這利用半導體(　　)
A. 良好的導電特性
B．良好的絕緣特性
C．環境溫度改變，半導體感溫頭的導電能力也改變
D．測量體溫時，電子體溫計與人體并聯
【答案】C

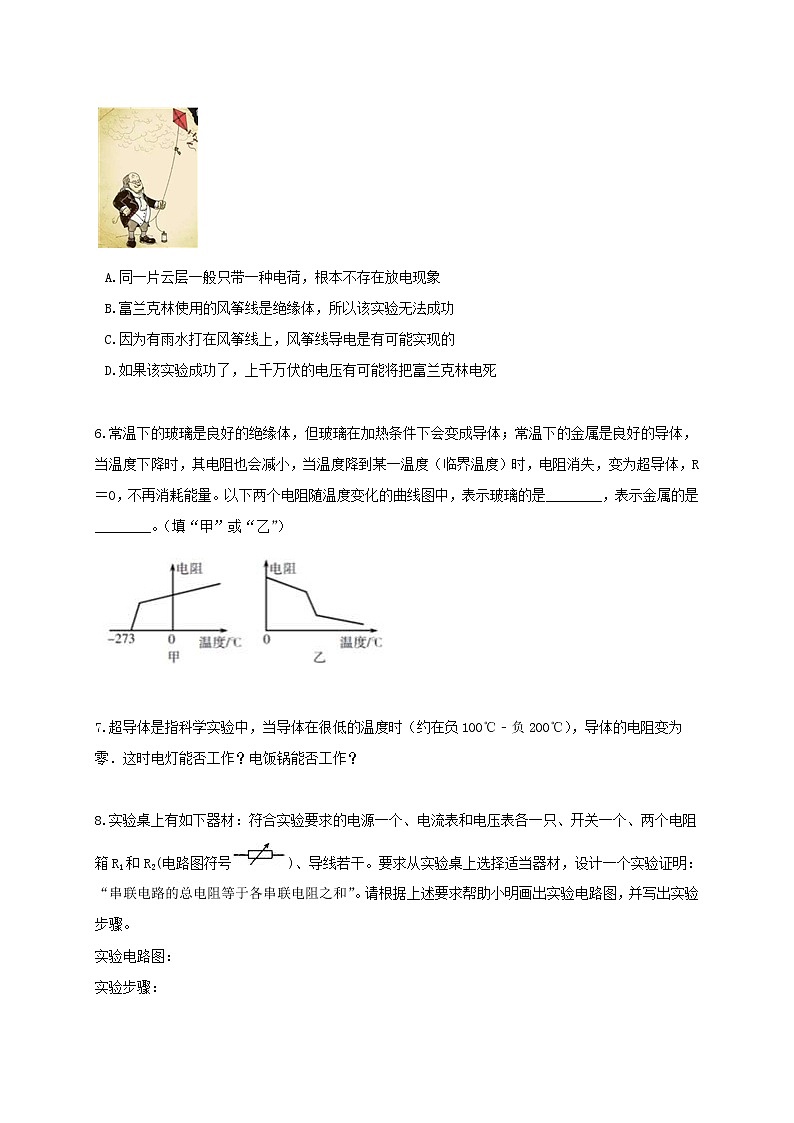

5.（2019八上·余杭期末）如圖是科學史上著名的富蘭克林風箏實驗，該實驗的真實性倍受近代科學愛好者的爭議，以下四位同學關于風箏實驗的思考違背科學原理的是（??? ）

A.同一片云層一般只帶一種電荷，根本不存在放電現象
B.富蘭克林使用的風箏線是絕緣體，所以該實驗無法成功
C.因?yàn)橛杏晁蛟陲L(fēng)箏線上，風箏線導電是有可能實現的
D.如果該實驗成功了，上千萬伏的電壓有可能將把富蘭克林電死
【答案】B
【解析】（1）只有兩個物體摩擦才有可能發生摩擦起電現象，而這兩個物體帶上等量的異種電荷；
（2）絕緣體和導體沒有嚴格的界限，干燥的風箏線遇水也會變成導體；
（3）對人體的安全電壓不高于36V。
【解答】同一片云層一般只帶一種電荷，根本不存在放電現象，故A正確不合題意；?
富蘭克林使用的風箏線是絕緣體，因?yàn)橛杏晁蛟陲L(fēng)箏線上，所以風箏線導電，那么該實驗是有可能實現的，故B錯誤符合題意，C正確不合題意；?
如果該實驗成功了，上千萬伏的電壓有可能將把富蘭克林電死，故D正確不合題意。
6.常溫下的玻璃是良好的絕緣體，但玻璃在加熱條件下會變成導體；常溫下的金屬是良好的導體，當溫度下降時，其電阻也會減小，當溫度降到某一溫度（臨界溫度）時，電阻消失，變?yōu)槌瑢?dǎo)體，R＝0，不再消耗能量。以下兩個電阻隨溫度變化的曲線圖中，表示玻璃的是________，表示金屬的是________。（填“甲”或“乙”）

【答案】乙；甲
【解析】根據玻璃和金屬的電阻隨溫度變化的規律判斷它們和圖像的對應關系。
【解答】根據甲圖可知，甲物質的電阻隨溫度的降低而減小，因此表示金屬的是甲；根據乙圖可知，物質乙的電阻隨溫度的升高而減小，因此玻璃的是乙。

7.超導體是指科學實驗中，當導體在很低的溫度時（約在負100℃﹣負200℃），導體的電阻變?yōu)榱悖@時電燈能否工作？電飯鍋能否工作？
【答案】答：導體若沒有了電阻，就不能產生熱量，所以利用電流熱效應工作的用電器將不能工作，不是利用電流熱效應工作的用電器能工作．白熾燈和電飯鍋都是利用電流熱效應工作的，所以都不能正常工作
【解析】根據超導體電阻為零的特點可知，超導體通電不能產生熱量，然后分析用電器，哪些是利用電流的熱效應工作的，則那些用電器就不能正常使用．
8.實驗桌上有如下器材：符合實驗要求的電源一個、電流表和電壓表各一只、開關一個、兩個電阻箱R1和R2(電路圖符號)、導線若干。要求從實驗桌上選擇適當器材，設計一個實驗證明：“串聯電路的總電阻等于各串聯電阻之和”。請根據上述要求幫助小明畫出實驗電路圖，并寫出實驗步驟。
實驗電路圖：
實驗步驟：
【答案】電路圖實驗步驟∶①按電路圖將兩個電阻箱R1和R2接入電路中；②分別調節兩個電阻箱的旋鈕至某一阻值，記錄R1和R2的阻值，閉合開關S，記錄電流表和電壓表的示數；③仿照步驟②，5次分別改變兩個電阻箱接入電路的阻值，記錄5次的電阻值和相應的電流表和電壓表的示數
【解析】（1）電路圖（2）實驗步驟∶

①按電路圖將兩個電阻箱R1和R2接入電路中；
②分別調節兩個電阻箱的旋鈕至某一阻值，記錄R1和R2的阻值，閉合開關S，記錄電流表和電壓表的示數；
③仿照步驟②，5次分別改變兩個電阻箱接入電路的阻值，記錄5次的電阻值和相應的電流表和電壓表的示數

9.世界首臺220千伏超導限流器已于2011年在我國電網中并網運行，這是我國超導產業在電網行業應用的重大突破。超導限流器能有效限制電網的短路電流（電路能夠承受的最大電流，用I1表示）、減少短路電流對電網設備的損壞、維護國家電網的穩定。如圖甲是它接入電網后的電路圖，圖乙是它的電阻R隨電流I的變化關系。

（1）當電路正常工作時，超導限流器的電阻為________歐，對電路沒有影響；
（2）根據圖乙分析可知，當電網在某處發生短路，電流達到I1時，超導限流器________?，保證電流穩定在正常范圍，從而使電網保持在穩定狀態。
【答案】（1）０ （2）電阻瞬間增大到R0
【解析】超導限流器是一種有效的短路電流限制裝置，在發生短路故障時，能夠迅速將短路電流限制到可接受的水平，從而避免電網中大的短路電流對電網和電氣設備的安全穩定運行構成重大危害，可以大大提高電網的穩定性，改善供電的可靠性和安全性。
【解答】（1)在電路正常時，超導限流器的電阻為零，對電路沒有影響。
（2)由圖線知，當電網在某處發生短路，電流達到I1時，超導限流器電阻瞬間增大到R0，保證電流穩定在正常范圍，從而使電網保持在穩定狀態。

4.3.2 長度或面積改變時求電阻大小
決定導體電阻大小的因素有：材料、長度、橫截面積、溫度(外部因素)等。
計算公式R=PL/S
1.（2020八上·蒼南期末）如右圖所示的兩導體是由同種材料組成的，且長度相等，則(??? )

A.R1>R2? I1=I2????B.R1>R2? I1>I2????C.R1R3>R4，則可得出結論：氯化鈉溶液的溶質質量分?jǐn)?shù)越大，其導電能力越強(電阻越小)。
說明：①對比實驗3組或以上；
②電路中觀測對象電流表、電壓表、燈泡三者只取其一，結果定性判斷邏輯合理也可；
（2）導體長度
【解析】（1）①要測量電阻，必須先連接好電路，而連接電路前事先要設計好電路圖：根據R=UI可知，測量電阻其實就是測量電壓和電流，因此電源、開關、電流表和待測電阻串聯，電壓表測與電阻并聯，為了獲得多組數據，需要串聯變阻器。
②因?yàn)橐獪y(cè)的是氯化鈉溶液的電阻，所以閉合開關前要事先配置好不同溶質質量分?jǐn)?shù)的溶液；
③將其中一種溶液接入電路，并不斷改變變阻器的阻值，分別記下對應的電壓和電流，并求出電阻的平均值減小誤差；
④為了保證實驗數據的客觀公正，換用其它溶液重復實驗；
⑤分析結論：溶液的導電能力與其中離子的濃度有關，質量分?jǐn)?shù)越大，濃度越大，導電能力越強，據此分析。
（2）影響電阻的因素分別為：導體的材料、長度、橫截面積和溫度。
?
5.（2019八上·柯橋月考）科學興趣小組為了探究導電液體在體積相同時，其電阻與長度的關系。于是選取一段可拉伸的乳膠管（乳膠管是絕緣體），灌滿某種導電液體，兩端用金屬塞堵住管口，形成一段長為10厘米的封閉液柱。選擇合適的電壓表、電流表、滑動變阻器、電源等器材連接電路如圖，電源電壓保持12伏不變。

（1）閉合開關前，滑動變阻器的滑片應處在________端（填A(yù)或B）。
（2）閉合開關，移動滑動變阻器的滑片，當電壓表示數為9伏時，記錄第1次電流表示數并計算出液柱的電阻。將乳膠管均勻拉長，重復上述實驗，數據記錄如右表。實驗中第1次電流表的示數應是________安。
實驗次數
1
2
3
4
5
液柱長度L/厘米
10
15
20
25
30
液柱電阻R/歐
200
452
801
1254

（3）查閱資料得知：當材料和橫截面積一定時，導體的電阻與其長度成正比。但是通過多次實驗發現，當液柱長度變?yōu)樵瓉?lái)2倍時，其電阻大大超過原來的2倍。請對此作出合理的解釋：________。
（4）結合表中已有數據，請估計第五次實驗，當液柱長度為30厘米時，其電阻大約為???????? 。
A.1400歐
B.1600歐
C.1800歐
D.2000歐
【答案】（1）B
（2）0.045
（3）因乳膠管被拉長時液柱的橫截面積變小，導致液柱電阻變大
（4）C
【解析】（1）閉合開關前，為了保護電路安全，需要將變阻器的滑片移動到阻值最大的位置；
（2）已知電壓和電阻，根據公式I=UR計算電流表的示數；
（3）根據V=SL可知，當液柱的體積不變時，如果長度變?yōu)樵瓉?lái)的2倍，那么橫截面積就是原來的12，因此現在的電阻就應該是原來電阻的4倍；
（4）將第1組和第3組數據對比發現，當長度變?yōu)樵瓉?lái)的2倍時，電阻變?yōu)樵瓉?lái)的4倍，即電阻與長度的平方成正比，據此計算第5組未知的數據。
【解答】（1）根據圖片可知，變阻器下面接的是左邊的接線柱，因此滑片在最右端時電阻最大，那么閉合開關前，滑動變阻器的滑片應處B端；
（2）根據表格可知，實驗中第1次液柱的電阻為200Ω，那么電流表的示數：I=UR=9V200Ω=0.045A；
（3）當材料和橫截面積一定時，導體的電阻與其長度成正比。但是通過多次實驗發現，當液柱長度變?yōu)樵瓉?lái)2倍時，其電阻大大超過原來的2倍，合理的解釋：因乳膠管被拉長時液柱的橫截面積變小，導致液柱電阻變大。
（4）將第5次數據與第1次數據對比可知，液柱的長度變?yōu)樵瓉?lái)的：30÷10=3（倍），那么此時的電阻就是原來的9倍，即：200Ω×9=1800Ω，故選C。
?
6.（2019八上·仙居期中）學完電阻后，小明找來一只廢日光燈管，小心取出一端的燈芯，如圖，他決定用這個燈芯探究電阻與溫度的關系．
[假設與猜想]燈絲的電阻以及玻璃的電阻均和溫度有關．
?
[探究過程]
⑴按圖所示電路連好實物(A、B分別接M、N)合上開關，觀察電流表示數為IB ．
⑵用酒精燈給燈絲加熱，觀察電流表示數會________．
⑶熄滅酒精燈，恢復到室溫，將燈絲弄斷觀察電流表示數會________．
⑷用酒精燈給玻璃加熱到紅熾狀態，觀察電流表示數會________．
[探究結論]
Ⅰ實驗步驟(1)、(2)說明________．
Ⅱ?qū)嶒?yàn)步驟(3)、(4)說明________．
【答案】減??；變?yōu)?；逐漸增大；I燈絲電阻隨溫度升高而增大；II玻璃常溫下是絕緣體，達到紅熾狀態是導體
【解析】（1）導體的電阻隨溫度的升高而增大，隨溫度的下降而減小，據此推算電流表示數的變化；
（2）導體和絕緣體沒有嚴格的界限，在一定條件下會相互轉化。
【解答】（1）按圖所示電路連好實物(A、B分別接M、N)合上開關，觀察電流表示數為IB．
（2）用酒精燈給燈絲加熱，燈絲的電阻會增大，那么觀察電流表示數會減小；
（3）熄滅酒精燈，恢復到室溫，將燈絲弄斷，電路變?yōu)閿嗦?，那么觀察電流表示數會變?yōu)?；
（4）用酒精燈給玻璃加熱到紅熾狀態，玻璃會變成導體，因此電路接通，那么觀察電流表示數會逐漸變大。
[探究結論]
Ⅰ實驗步驟(1)、(2)說明： 燈絲電阻隨溫度升高而增大；
Ⅱ?qū)嶒?yàn)步驟(3)、(4)說明： 玻璃常溫下是絕緣體，達到紅熾狀態是導體。

7.（2019八下·寧波期中）某校興趣小組同學在實驗中意外發現蘋果的柄和蘋果底部向內凹進的部分竟然是導電的，好像兩個天然的電極，蘋果的電阻與什么因素有關呢？以下是該小組的研究過程。請完成下列問題：
（1）請?jiān)谙聢D中完成測量蘋果電阻的實物圖，并在方框中畫出對應的電路圖；

（2）閉合開關前，應將滑動變阻器的滑片滑到最________端（選填“左”或“右”）；
（3）閉合開關后發現電流表指針偏轉，電壓表指針沒有偏轉，故障的原因是：?? ???；（選填下列故障原因的字母代號）
A.蘋果的電阻 R 蘋接線短路
B.電源接觸不良
C.蘋果的電阻 R 蘋接線斷路
D.電流表接線短路
（4）有同學在研究中提出：蘋果的電阻不僅與蘋果的甜度有關，還可能與蘋果的不規則形狀有關，經過討論，他們制定方案進行實驗，并獲得了蘋果的電阻與蘋果的形狀關系不大的結論。
方案A：對相同形狀的不同蘋果進行測量，發現電阻不變。
方案B：選擇相同甜度不同形狀的蘋果進行測量，發現電阻不變。
方案C：改變滑動變阻器的阻值，使蘋果兩端的電壓發生變化，發現電阻不變。你認為實驗小組選擇了________（填字母序號）方案。
【答案】（1）
（2）右
（3）A
（4）B
【解析】（1）滑動變阻器在電路中可以保護電路，因此它要與被研究的電阻串聯，據此解答；
（2）在閉合開關前，滑動變阻器的阻值要調到最大，據此判斷；
（3）根據各個選項中的故障進行推測，如果現象與實際的現象相符，它就是正確選項；
（4）根據控制變量法的要求，要探究蘋果的電阻與它的形狀是否有關，必須控制蘋果的甜度相同，據此判斷。
【解答】（1）觀察實物圖可知，開關、電流表和蘋果已經串聯，而變阻器可以起到保護電路的作用，因此應該與蘋果串聯，實物圖如下：

（2）閉合開關前，應將滑動變阻器的滑片滑到最右端；
（3）A.如果蘋果的電阻R接線短路，那么電壓表同時被短路沒有示數，但電流表有示數，故A符合題意；
B.如果電源接觸不良，那么整個電路都是斷路，電流表沒有示數，故B不合題意；
C.如果蘋果的電阻R接線斷路，電路也沒有電流，電流表也沒有示數，故C不合題意；
D.如果電流表接線短路，那么電流表示數為0，故D不合題意。
故選A。
（4）根據控制變量法的要求，要探究蘋果的電阻與它的形狀是否有關，必須控制蘋果的甜度相同，因此實驗小組選擇了B方案。
