數學九年級上冊第四章 投影與視圖2 視圖習題課件ppt

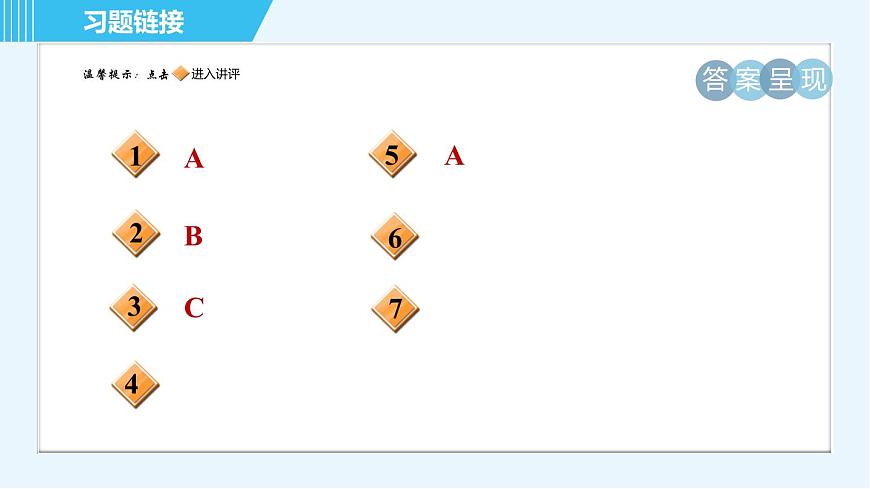

這是一份數學九年級上冊第四章 投影與視圖2 視圖習題課件ppt，共12頁。PPT課件主要包含了答案呈現，習題鏈接等內容，歡迎下載使用。

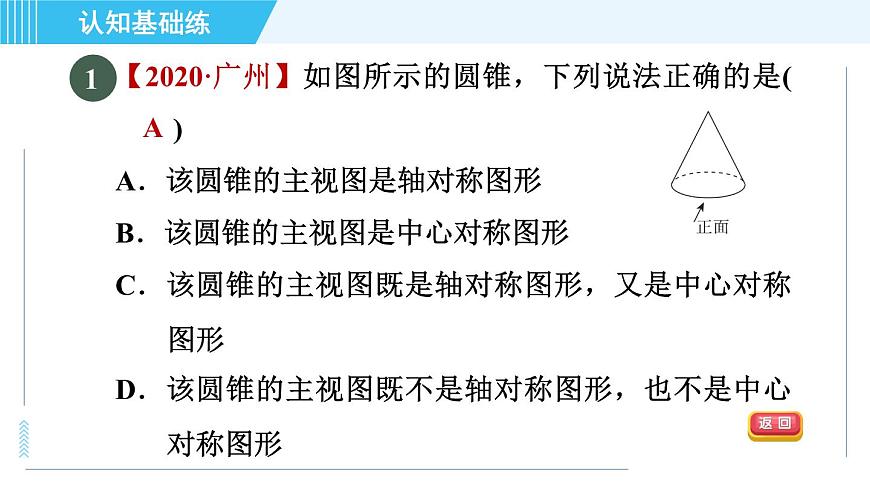

【2020·廣州】如圖所示的圓錐，下列說法正確的是(　　)A．該圓錐的主視圖是軸對稱圖形B．該圓錐的主視圖是中心對稱圖形C．該圓錐的主視圖既是軸對稱圖形，又是中心對稱圖形D．該圓錐的主視圖既不是軸對稱圖形，也不是中心對稱圖形

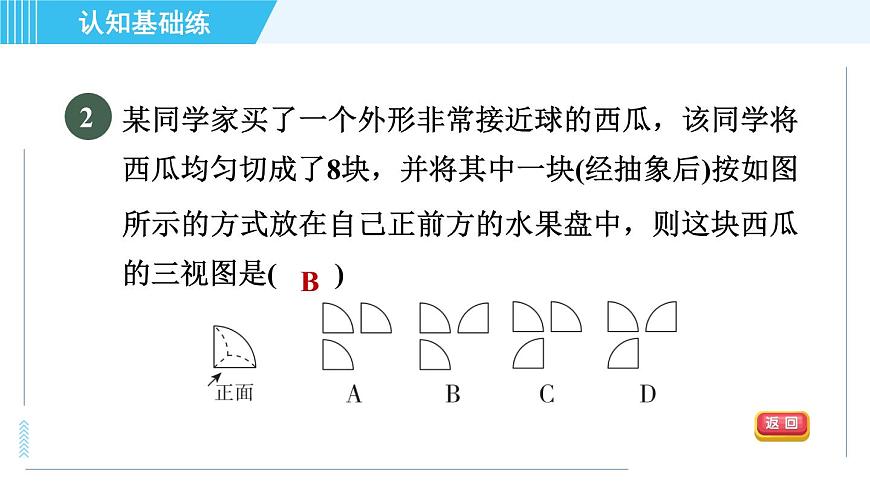

某同學家買了一個外形非常接近球的西瓜，該同學將西瓜均勻切成了8塊，并將其中一塊(經抽象后)按如圖所示的方式放在自己正前方的水果盤中，則這塊西瓜的三視圖是(　　)

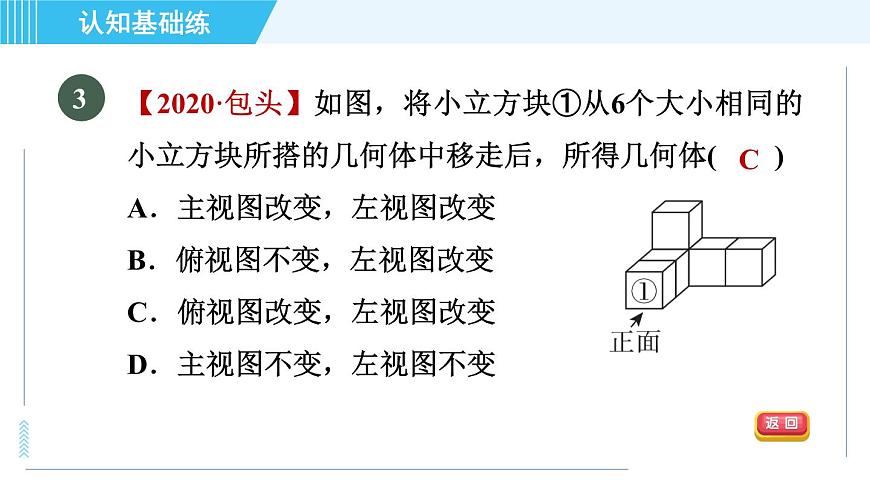

【2020·包頭】如圖，將小立方塊①從6個大小相同的小立方塊所搭的幾何體中移走后，所得幾何體(　　)A．主視圖改變，左視圖改變B．俯視圖不變，左視圖改變C．俯視圖改變，左視圖改變D．主視圖不變，左視圖不變

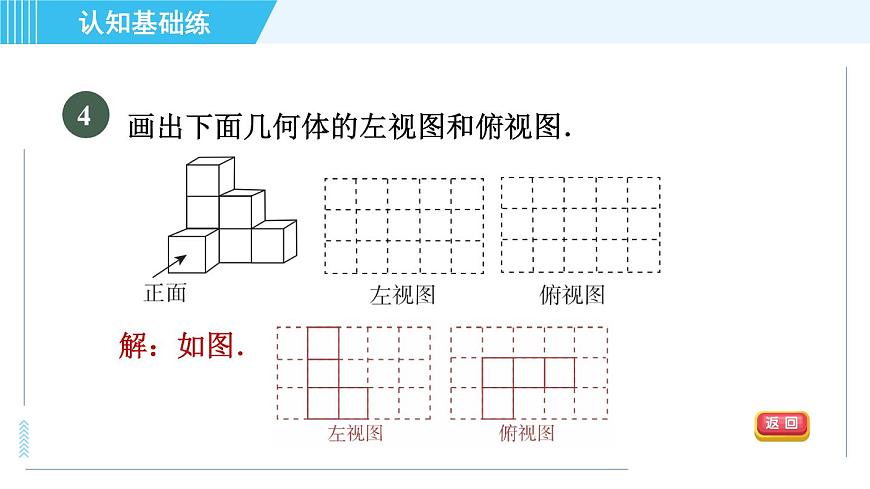

畫出下面幾何體的左視圖和俯視圖．
如圖是一個由3個相同的小正方體組成的立體圖形，它的三視圖是(　　)
【點撥】本題易忽略被遮擋的部分的輪廓線而錯選C.
如圖是一個直四棱柱及其主視圖和俯視圖．(1)根據圖中所給數據，可求出俯視圖的高為________；(2)在虛線框內畫出左視圖，并標出各邊的長．
解：這個幾何體的三視圖如圖所示．
【2021·淄博張店區期末】用5個相同的正方體搭成如圖所示的幾何體．(1)分別畫出該幾何體的主視圖、左視圖和俯視圖；
