2021-2022學年高中地理新中圖版選擇性必修1 第二章 微專題3 地質剖面圖的判讀 教案

這是一份2021-2022學年高中地理新中圖版選擇性必修1 第二章 微專題3 地質剖面圖的判讀 教案，共6頁。

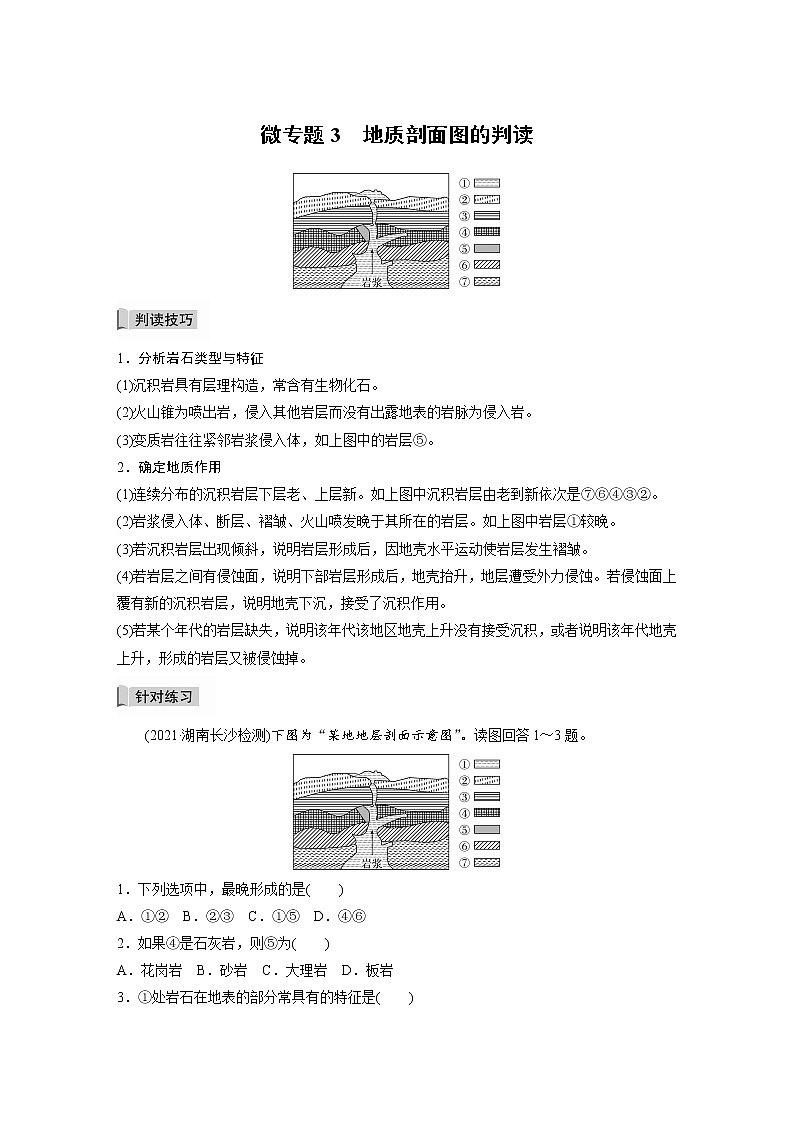

微專題3　地質剖面圖的判讀1．分析巖石類型與特征(1)沉積巖具有層理構造，常含有生物化石。(2)火山錐為噴出巖，侵入其他巖層而沒有出露地表的巖脈為侵入巖。(3)變質巖往往緊鄰巖漿侵入體，如上圖中的巖層⑤。2．確定地質作用(1)連續分布的沉積巖層下層老、上層新。如上圖中沉積巖層由老到新依次是⑦⑥④③②。(2)巖漿侵入體、斷層、褶皺、火山噴發晚于其所在的巖層。如上圖中巖層①較晚。(3)若沉積巖層出現傾斜，說明巖層形成后，因地殼水平運動使巖層發生褶皺。(4)若巖層之間有侵蝕面，說明下部巖層形成后，地殼抬升，地層遭受外力侵蝕。若侵蝕面上覆有新的沉積巖層，說明地殼下沉，接受了沉積作用。(5)若某個年代的巖層缺失，說明該年代該地區地殼上升沒有接受沉積，或者說明該年代地殼上升，形成的巖層又被侵蝕掉。(2021·湖南長沙檢測)下圖為“某地地層剖面示意圖”。讀圖回答1～3題。1．下列選項中，最晚形成的是(　　)A．①②  B．②③  C．①⑤  D．④⑥2．如果④是石灰?guī)r，則⑤為(　　)A．花崗巖  B．砂巖  C．大理巖  D．板巖3．①處巖石在地表的部分常具有的特征是(　　)A．含有生物化石B．有較多的氣孔C．在整個地殼中約占地殼質量的75%D．有明顯的層理構造答案　1.C　2.C　3.B解析　第1題，從圖中可知，該區域發生過巖漿活動，巖漿上升時穿透了⑦⑥④③②巖層，由此可知，此處最先形成了⑦⑥④③②巖層，其后才發生巖漿活動，因而最晚形成的應為與巖漿活動有關的①⑤巖層。第2題，石灰?guī)r受熱(與巖漿接觸)會發生變質，形成大理巖。第3題，①巖石在地表部分是巖漿噴出地表迅速冷卻凝固而形成的噴出巖，因巖漿噴出時大量揮發性物質從中溢出，因而有較多氣孔構造；巖漿巖約占地殼質量的89%；含有生物化石和有明顯的層理構造都是沉積巖的典型特征。讀“某地區的地質剖面圖”，回答4～5題。4．圖中表現的內力作用主要有(　　)①固結成巖　②褶皺　③沉積作用　④巖漿侵入　⑤斷層　⑥侵蝕作用A．①②③   B．②④⑤C．③④⑤   D．④⑤⑥5．下列最先發生的地質作用是(　　)A．巖漿的侵入   B．?dāng)鄬拥陌l(fā)生C．頁巖的沉積   D．褶皺的發生答案　4.B　5.D解析　第4題，讀圖可知，圖中巖層發生了彎曲，形成背斜構造，所以有褶皺；眾多巖層發生斷裂，巖塊有明顯的位移，形成斷層；同時有明顯的花崗巖層，屬于侵入巖，說明有巖漿活動發生。故選B。第5題，讀圖可知，圖中地質作用發生的先后順序是：先是眾多巖層發生褶皺彎曲，然后巖漿侵入，形成花崗巖，再之后巖層發生斷裂，形成斷層，最后在表層發生頁巖的沉積，故選D。下圖為“某地沉積巖層剖面圖”。讀圖回答6～7題。6．下列關于該地巖層結構形成過程的描述，最合理的是(　　)A．沉積—褶皺—斷裂—地殼抬升—侵蝕—地殼下沉—沉積B．沉積—斷裂—褶皺—沉積—侵蝕—地殼下沉—沉積C．褶皺—斷裂—地殼抬升—侵蝕—地殼下沉—沉積D．褶皺—斷裂—侵蝕—沉積7．關于①②③④四地的敘述，正確的是(　　)A．①處為良好的儲水構造B．②處構造是由外力作用形成的C．④處為良好的儲油構造D．如果要修建隧道，①處最為理想答案　6.A　7.D解析　第6題，由圖可知，圖示巖層具有明顯的層理構造，說明曾發生沉積作用，斷裂出現在褶皺之后，褶皺、斷層頂部受侵蝕，是地殼抬升后外力作用的結果，上層又存在水平沉積巖，說明地殼曾下沉，后由沉積作用形成。第7題，圖中①處為背斜構造，天然拱形，結構穩定，可以修建隧道，D對。向斜為良好的儲水構造，A錯。②處為斷層，是由內力作用形成的，B錯。背斜為良好的儲油構造，C錯。(2020·天津新華中學模擬)下圖為“凌河地形地質剖面圖”(巖層由Cl－Pl－K2年代為由老到新)。據此完成8～9題。8．下列關于圖中的說法，正確的是(　　)A．煤層形成于礫巖層中B．皮家處適合開采煤炭C．煤層因變質作用而形成D．煤層形成的時間較晚9．圖示區域P1－K1期間的地質過程主要為(　　)A．沉積—斷裂—下沉—沉積B．下沉—侵蝕—抬升—沉積C．沉積—擠壓—侵蝕—沉積D．下沉—沉積—抬升—侵蝕答案　8.B　9.C解析　第8題，觀察圖可知，煤層位于巖層C1，形成于礫巖層之前，形成的時間較早，A、D錯；皮家地下巖層有含煤層，埋藏較淺，且海拔高于凌河，不易積水，適合開采煤炭，B對；煤層是地質歷史時期的生物遺體變化沉積形成，屬于沉積巖，C錯。第9題，P1為泥灰?guī)r、P2為砂巖，故該地區先發生沉積作用形成沉積巖。P1、P2巖層傾斜變形，故發生內力擠壓。P2以上、K1以下的巖層存在侵蝕面，說明出露的巖石又經歷了外力的侵蝕。K1為礫巖，故侵蝕面上部又經沉積作用形成沉積巖。C對。讀“我國某地區局部地層剖面圖”，回答10～11題。10．圖示地區出露地表的各巖層的新老關系為(　　)A．自西向東巖層由老到新B．自東向西巖層由老到新C．自中心向兩側巖層由老到新D．自A向B巖層由老到新11．圖中長腰山是(　　)A．沿頂部裂隙侵蝕而成的背斜山B．因槽部堅實抗侵蝕而成的向斜山C．因頂部堅實抗侵蝕而成的背斜山D．沿槽部裂隙侵蝕而成的向斜山答案　10.D　11.B解析　第10題，讀圖可知，A為背斜，B為向斜的一部分，根據巖層新老關系可知，自A向B巖層為由老到新。第11題，讀圖可知，長腰山處巖層向下彎曲，為向斜構造，因向斜槽部受擠壓，巖性堅硬，不易被侵蝕，形成山地。(2018·江蘇地理)下圖為“某區域地質簡圖”。該區沉積地層有Q、P、C、D、S2、S1，其年代依次變老。讀圖回答12～13題。12．從甲地到乙地的地形地質剖面示意圖是(　　)13．為揭示深部地質狀況，在丙處垂直鉆探取芯，可能發現的地層是(　　)A．志留系   B．石炭系C．二疊系   D．第四系答案　12.A　13.A解析　第12題，根據圖中從甲地到乙地地層新老關系可判斷，中間新(P)兩側老(C)，為向斜構造；根據圖中的等高線可判斷，從甲地到乙地地勢為低—高—低。故選A。第13題，圖中顯示，丙處為泥盆系地層，直接出露地表，在此處往下鉆探，只能發現比它更古老的地層，即志留系地層。14．讀兩幅“地質剖面圖”，回答問題。(13分)(1)根據圖1信息，可以判斷該區域的巖石屬于三大類巖石中的________巖，原因是什么？(2分)(2)圖1中，地點3缺失巖層B，其原因可能是什么？(2分)(3)若圖2中C、D、E三處均出現煤層的露頭，那么，在A、B兩處分別打鉆井，哪處能打到煤層？原因是什么？(并在圖2上繪圖說明)(4分)(4)圖2中要開鑿一條東西方向的地下隧道，是在B地還是在A地下較為合適？并解釋原因。(5分)答案　(1)沉積　巖層中含有化石。(2)該地區形成B巖層時，地點3隆起，未曾接受B地層沉積物。(或地點3接受了B地層沉積物，后因地殼上升被侵蝕。)(3)A。A處巖層中間新、兩翼老，為向斜，巖層不缺失。繪圖如下：(4)B。B處為背斜，巖層向上拱起，天然拱形，結構穩定；同時背斜有利于地下水沿巖層兩翼向下滲流，不易積水。
