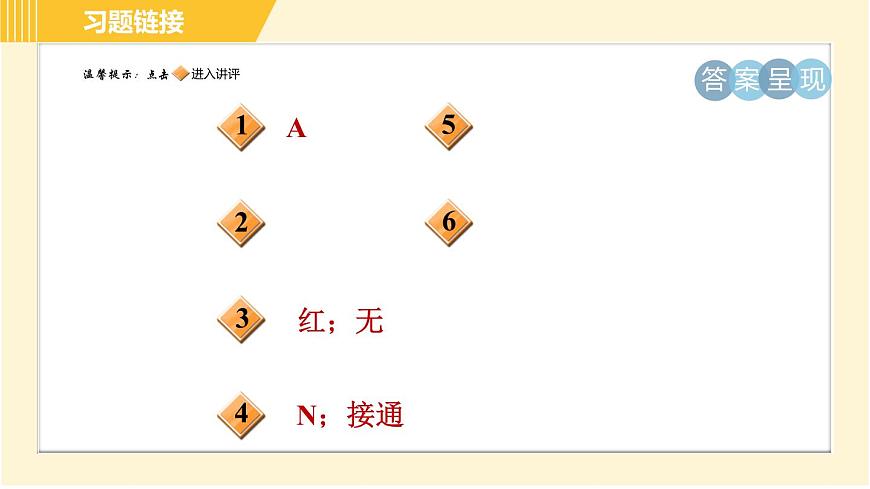

這是一份華師大版第5章 電與磁綜合與測試習題課件ppt，共18頁。PPT課件主要包含了答案呈現，N接通，解如圖所示等內容，歡迎下載使用。

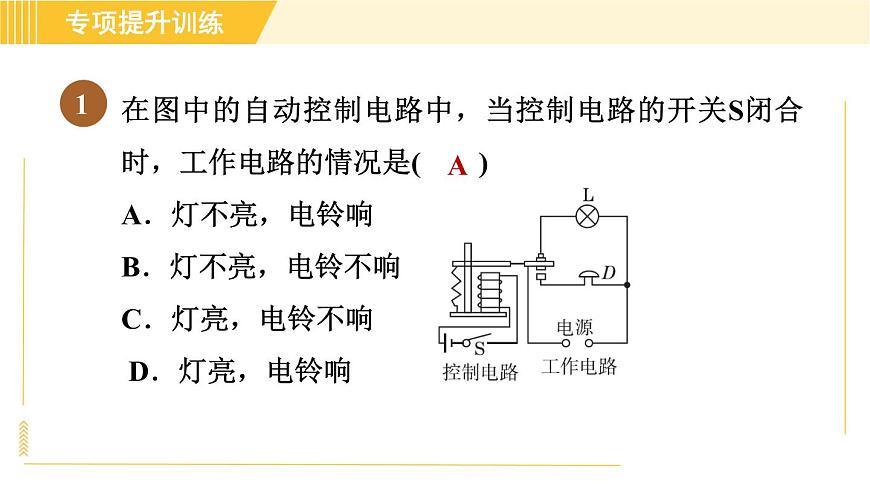

在圖中的自動控制電路中，當控制電路的開關S閉合時，工作電路的情況是(　　)A．燈不亮，電鈴響 B．燈不亮，電鈴不響C．燈亮，電鈴不響 D．燈亮，電鈴響

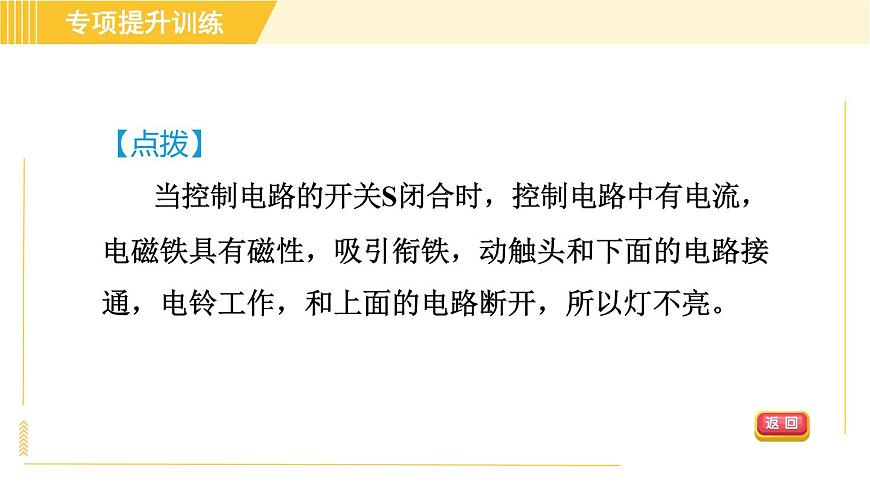

【點撥】當控制電路的開關S閉合時，控制電路中有電流，電磁鐵具有磁性，吸引銜鐵，動觸頭和下面的電路接通，電鈴工作，和上面的電路斷開，所以燈不亮。

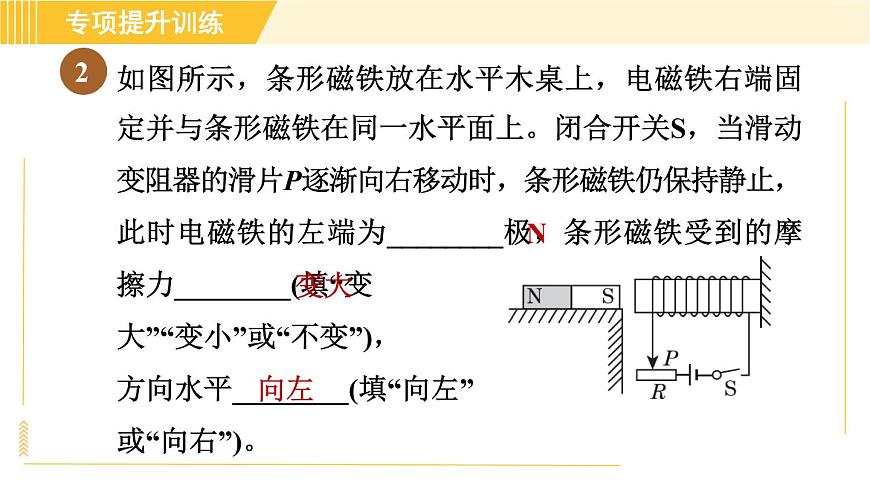

如圖所示，條形磁鐵放在水平木桌上，電磁鐵右端固定并與條形磁鐵在同一水平面上。閉合開關S，當滑動變阻器的滑片P逐漸向右移動時，條形磁鐵仍保持靜止，此時電磁鐵的左端為________極，條形磁鐵受到的摩擦力________(填“變大”“變小”或“不變”)，方向水平________(填“向左”或“向右”)。

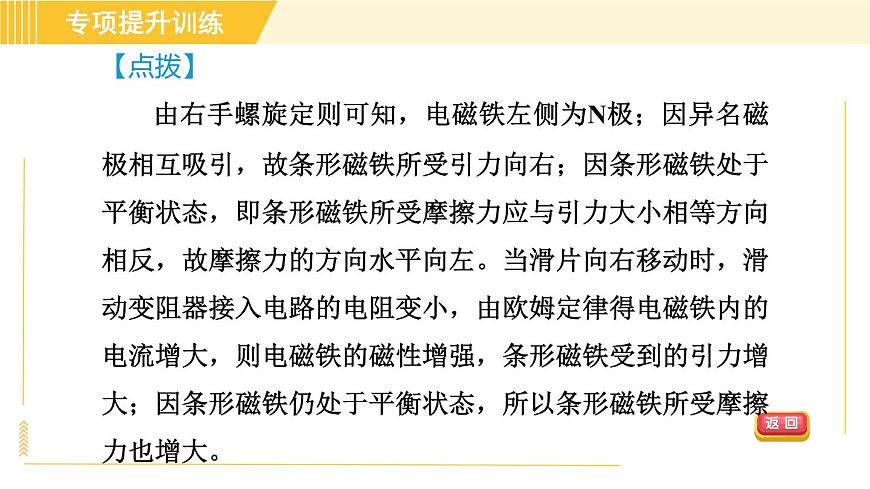

【點撥】由右手螺旋定則可知，電磁鐵左側為N極；因異名磁極相互吸引，故條形磁鐵所受引力向右；因條形磁鐵處于平衡狀態，即條形磁鐵所受摩擦力應與引力大小相等方向相反，故摩擦力的方向水平向左。當滑片向右移動時，滑動變阻器接入電路的電阻變小，由歐姆定律得電磁鐵內的電流增大，則電磁鐵的磁性增強，條形磁鐵受到的引力增大；因條形磁鐵仍處于平衡狀態，所以條形磁鐵所受摩擦力也增大。

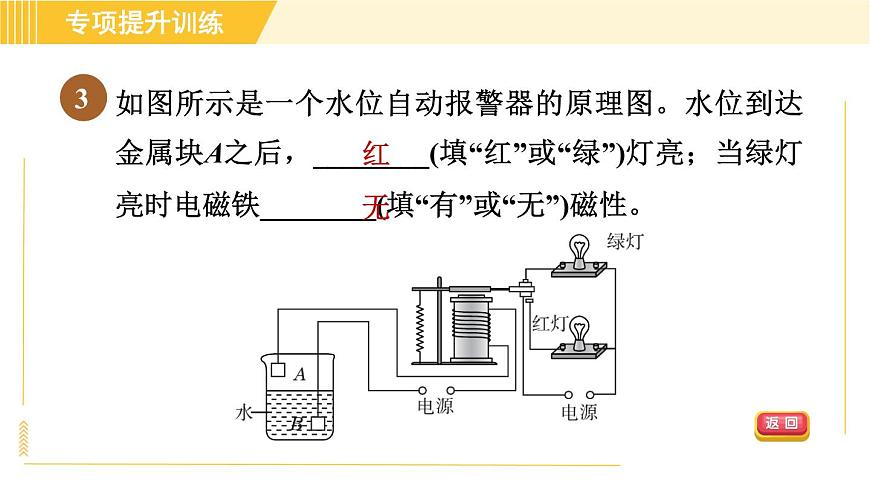

如圖所示是一個水位自動報警器的原理圖。水位到達金屬塊A之后，________(填“紅”或“綠”)燈亮；當綠燈亮?xí)r電磁鐵________(填“有”或“無”)磁性。

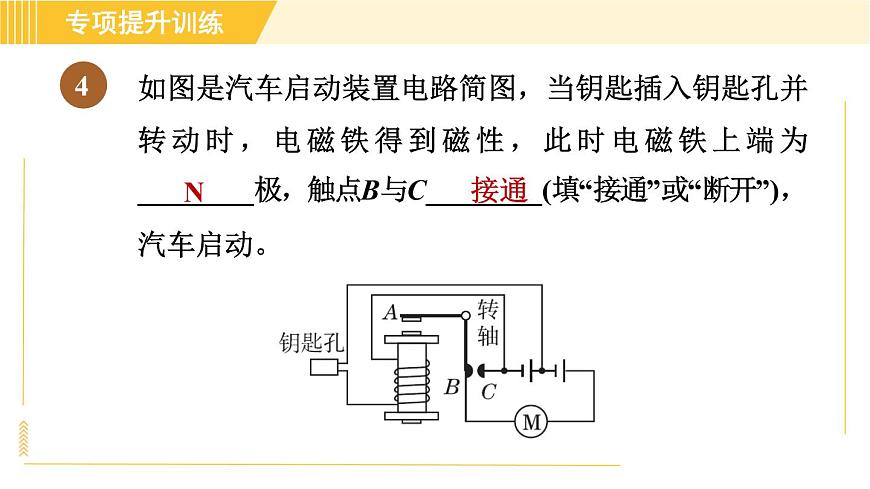

如圖是汽車啟動裝置電路簡圖，當鑰匙插入鑰匙孔并轉動時，電磁鐵得到磁性，此時電磁鐵上端為________極，觸點B與C________(填“接通”或“斷開”)，汽車啟動。
【點撥】當鑰匙插入鑰匙孔并轉動時，電路接通，電磁鐵中的電流是從下邊導線流入的，根據右手螺旋定則可以判斷出電磁鐵的上端為N極。當電磁鐵電路接通時，電磁鐵具有磁性，將上邊的觸點A吸下，使B、C觸點接通，汽車啟動。
如圖是某小區利用太陽能給LED路燈供電的自動控制電路的原理示意圖。其中，光敏電阻的阻值隨光照強度的增強而變小，該裝置能實現白天為蓄電池充電，晚上照明，試將電路連接完整。
磁感應強度B用來描述磁場的強弱，國際單位是特斯拉，符號是“T”。為了探究電磁鐵外軸線上磁感應強度的大小與哪些因素有關，小鷺設計了如圖1所示的電路，圖甲電源電壓6 V，R為磁感電阻，其阻值隨磁感應強度變化的關系圖線如圖2所示。
(1)當圖乙S2斷開，圖甲S1閉合時，電流表的示數為________mA。閉合S1和S2，圖乙中滑動變阻器的滑片P向右移動，圖甲中電流表的示數逐漸減小，說明磁感電阻R處的磁感應強度B逐漸________。
(2)閉合S1和S2，滑片P不動，沿電磁鐵軸線向左移動磁感電阻R，測出R離電磁鐵左端的距離x與對應的電流表示數I，算出R處磁感應強度B的數值如表。請計算x＝5 cm時，B＝________T。
(3)綜合以上實驗數據可以得出電磁鐵外軸線上磁感應強度隨電磁鐵電流的增大而________，離電磁鐵越遠，磁感應強度越________。
