初中教科版第八章 電磁相互作用及應用綜合與測試習題課件ppt

這是一份初中教科版第八章 電磁相互作用及應用綜合與測試習題課件ppt，文件包含教科版九年級全一冊物理習題課件第八章81電磁感應現象ppt、教科版九年級全一冊物理習題課件第八章82磁場對電流的作用ppt、教科版九年級全一冊物理習題課件第八章83電話和傳感器ppt、教科版九年級全一冊物理習題課件第八章全章高頻考點專訓專訓1區分三大電磁現象ppt、教科版九年級全一冊物理習題課件第八章全章高頻考點專訓專訓2電與磁探究ppt等5份課件配套教學資源，其中PPT共133頁， 歡迎下載使用。

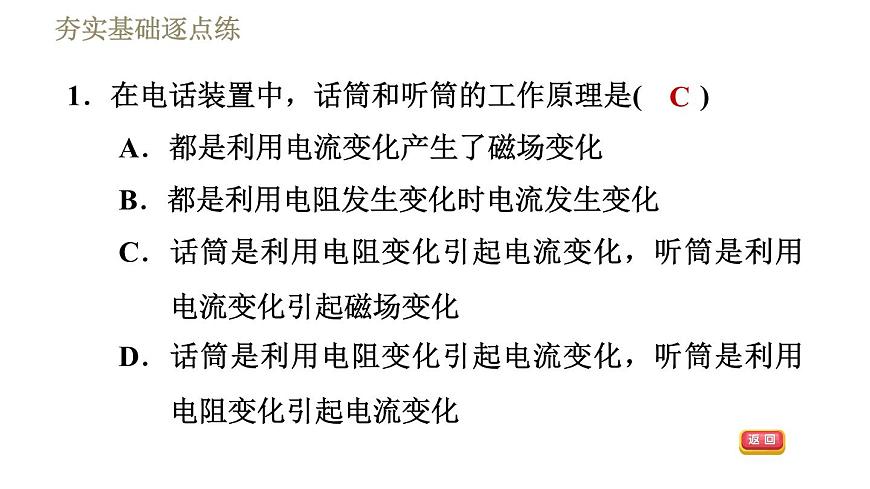

1．在電話裝置中，話筒和聽筒的工作原理是(　　)A．都是利用電流變化產生了磁場變化B．都是利用電阻發生變化時電流發生變化C．話筒是利用電阻變化引起電流變化，聽筒是利用電流變化引起磁場變化D．話筒是利用電阻變化引起電流變化，聽筒是利用電阻變化引起電流變化

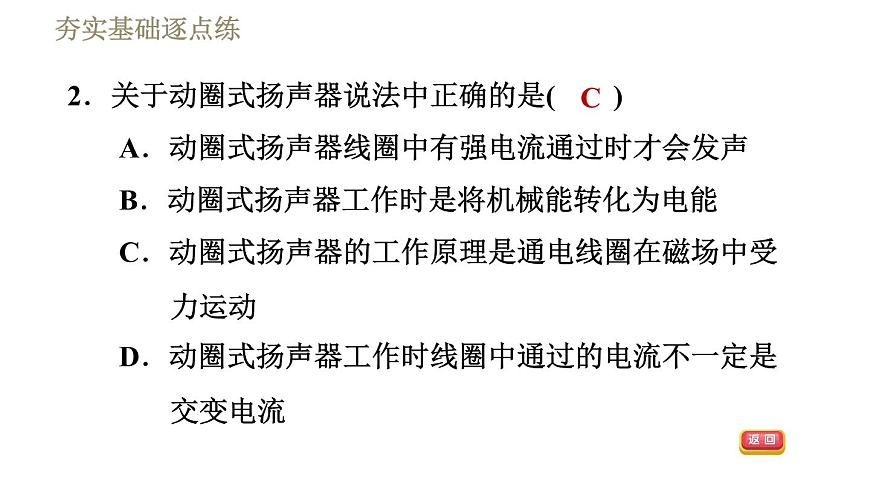

2．關于動圈式揚聲器說法中正確的是(　　)A．動圈式揚聲器線圈中有強電流通過時才會發聲B．動圈式揚聲器工作時是將機械能轉化為電能C．動圈式揚聲器的工作原理是通電線圈在磁場中受力運動D．動圈式揚聲器工作時線圈中通過的電流不一定是交變電流

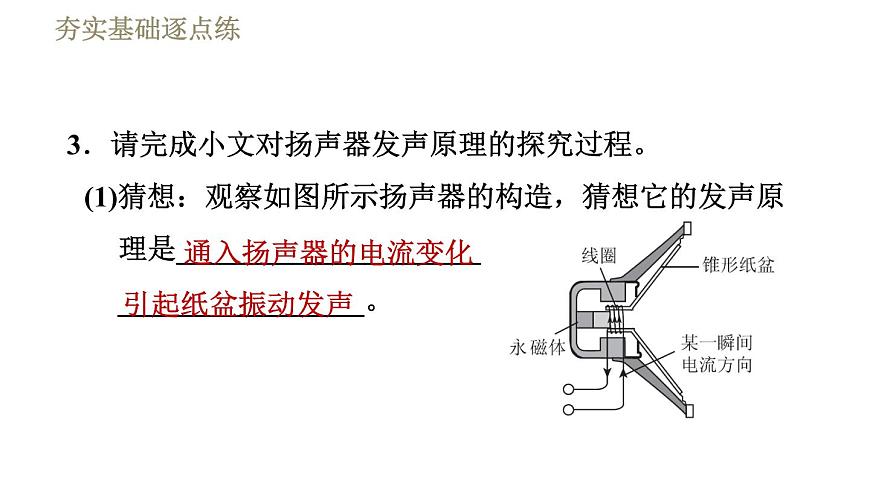

3．請完成小文對揚聲器發聲原理的探究過程。(1)猜想：觀察如圖所示揚聲器的構造，猜想它的發聲原理是______________________________________。

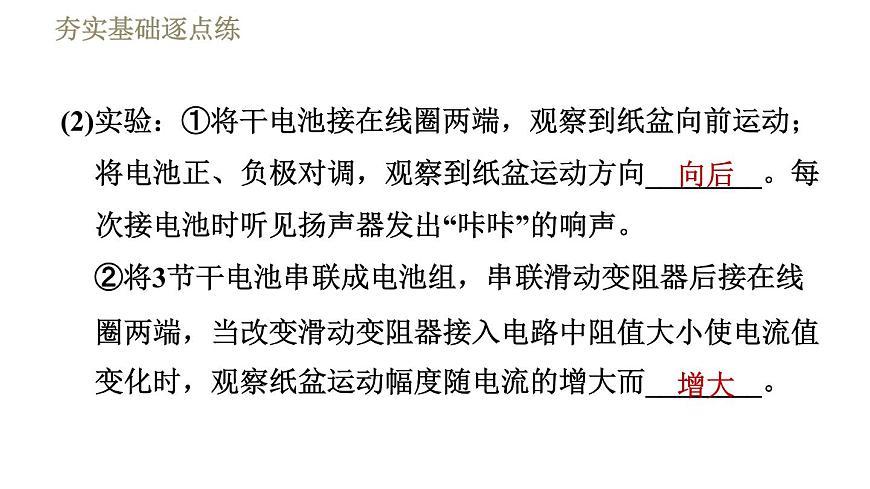

(2)實驗：①將干電池接在線圈兩端，觀察到紙盆向前運動；將電池正、負極對調，觀察到紙盆運動方向________。每次接電池時聽見揚聲器發出“咔咔”的響聲。②將3節干電池串聯成電池組，串聯滑動變阻器后接在線圈兩端，當改變滑動變阻器接入電路中阻值大小使電流值變化時，觀察紙盆運動幅度隨電流的增大而________。

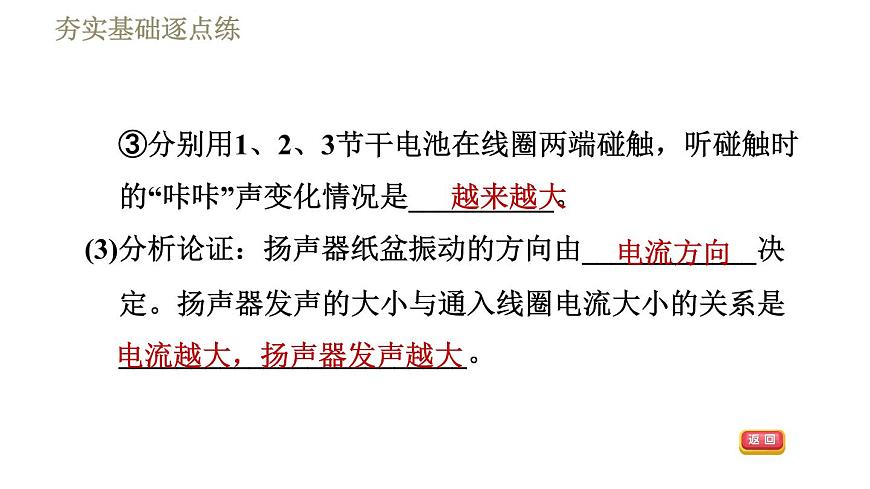

③分別用1、2、3節干電池在線圈兩端碰觸，聽碰觸時的“咔咔”聲變化情況是__________。(3)分析論證：揚聲器紙盆振動的方向由____________決定。揚聲器發聲的大小與通入線圈電流大小的關系是________________________。
電流越大，揚聲器發聲越大
4．關于傳感器，下列說法中正確的是(　　)A．電熨斗通過壓力傳感器實現溫度的自動控制B．動圈式話筒是利用電磁感應原理來工作的聲傳感器C．金屬熱電阻是一種將電學量轉換為熱學量的傳感器D．火災報警器都是利用溫度傳感器實現報警
5．傳感器已廣泛應用在生產、生活中，下面說法中不正確的有(　　)A．電冰箱利用的是溫度傳感器B．光電鼠標利用的是生物傳感器C．家電遙控系統利用的是紅外線傳感器D．賓館里的防火報警裝置利用的是煙霧傳感器
6．電動機和傳感器在工農業生產和日常生活中有著廣泛應用。電動機是根據_____________________________的原理制成的；商場里的電子秤利用了_____傳感器。
通電導體在磁場中受到力的作用
7．電話中的話筒和聽筒的作用是(　　)A．話筒、聽筒都是把聲音變成電信號B．話筒、聽筒都是把電信號變成聲音C．話筒把聲音變成電信號，聽筒把電信號變成聲音D．話筒把電信號變成聲音，聽筒把聲音變成電信號
8．關于電話，下列說法中正確的是(　　)A．電話只是把電信號變?yōu)槁曅盘柕难b置B．電話只是把聲信號變?yōu)殡娦盘柕难b置C．電話是將己方電信號變?yōu)槁曅盘?，把對方聲信號變?yōu)殡娦盘柕难b置D．電話是將己方聲信號變?yōu)殡娦盘枺褜Ψ诫娦盘栕優槁曅盘柕难b置
9．【中考?佛山】如圖所示，當動圈式話筒工作時，聲音使得膜片________，與膜片相連的線圈跟著做切割________運動產生感應電流，這就是_________現象。
10．當揚聲器的線圈通過的電流方向如圖所示時，線圈向左運動，那么當電流方向改變時，線圈將向右運動，如此反復，線圈帶動紙盆發聲。與揚聲器原理相似的是(　　)A．發電機 B．電動機C．電磁繼電器 D．電熨斗
【點撥】當揚聲器的線圈通過電流時，通電線圈在磁場中受到力的作用而引起線圈振動，從而帶動紙盆振動而發出聲音。電動機就是根據通電線圈在磁場中受到力的作用這一原理制成的；發電機是根據電磁感應現象制成的；電磁繼電器是根據電流的磁效應制成的；電熨斗是根據電流的熱效應制成的。故選B。
11．(多選)溫度傳感器是應用最廣泛的傳感器之一，它能把溫度的高低轉變成電信號，通常是利用物體的某一物理性質隨溫度的變化而改變的特性制成。電熨斗就是靠溫度傳感器來控制溫度的。電熨斗裝有雙金屬片溫度傳感器，這種傳感器的作用是控制電路的通斷，其結構如圖所示。下列說法正確的是(　　)
A．常溫下，上、下觸點應是接觸的B．熨燙棉麻衣物和熨燙絲綢衣物時，需要設定不同溫度，此時可通過調溫旋鈕調節升降螺絲C．常溫下，上、下觸點應是分離的D．溫度過高時，上、下觸點應是接觸的
【點撥】常溫下，雙金屬片都不形變，觸點接觸，電路處于接通狀態，故A正確，C錯誤；當溫度升高時，膨脹系數不一樣使雙金屬片向下彎曲，觸點斷開，使電熨斗溫度不會很高，通過螺絲的升降控制溫度的高低。不同材料的熨燙溫度不同，熨燙棉麻衣物和熨燙絲綢衣物時，需要設定不同溫度，此時可通過調溫旋鈕調節升降螺絲，故B正確；溫度過高時，為防止燙壞衣服，應該自動切斷電路，停止加熱，故D錯誤。故選AB。
12．【中考?泰州】刷卡機已經普遍應用于銀行、商場等，當銀行卡有磁條的一側經過刷卡機的卡槽時，刷卡機的檢測感應器(相當于線圈)就會產生感應電流。圖中與此原理相同的是(　　)
【點撥】當銀行卡有磁條的一側經過刷卡機的卡槽時，檢測感應器會產生感應電流，這是電磁感應現象。題中，A圖是奧斯特實驗，B圖是探究磁場對電流的作用，C圖是探究電磁感應現象，D圖是探究電流磁效應，故C正確。
13．【中考?佛山】如圖所示，揚聲器是把電信號轉化為聲信號的裝置，工作時線圈中通入攜帶聲音信息、時刻變化的電流。下列說法中錯誤的是(　　)
A．線圈中通入的是方向變化的電流，所以錐形紙盆來回振動，產生聲音B．錐形紙盆振動越快，產生的聲音音調越高C．錐形紙盆振幅越大，產生的聲音響度越大D．揚聲器工作過程利用的是電磁感應原理
