海南中考物理試卷及答案

這是一份海南中考物理試卷及答案，共14頁。試卷主要包含了選擇題，填空題，作圖和實驗題，綜合應用題等內容，歡迎下載使用。
?中考物理試卷附詳細參考答案

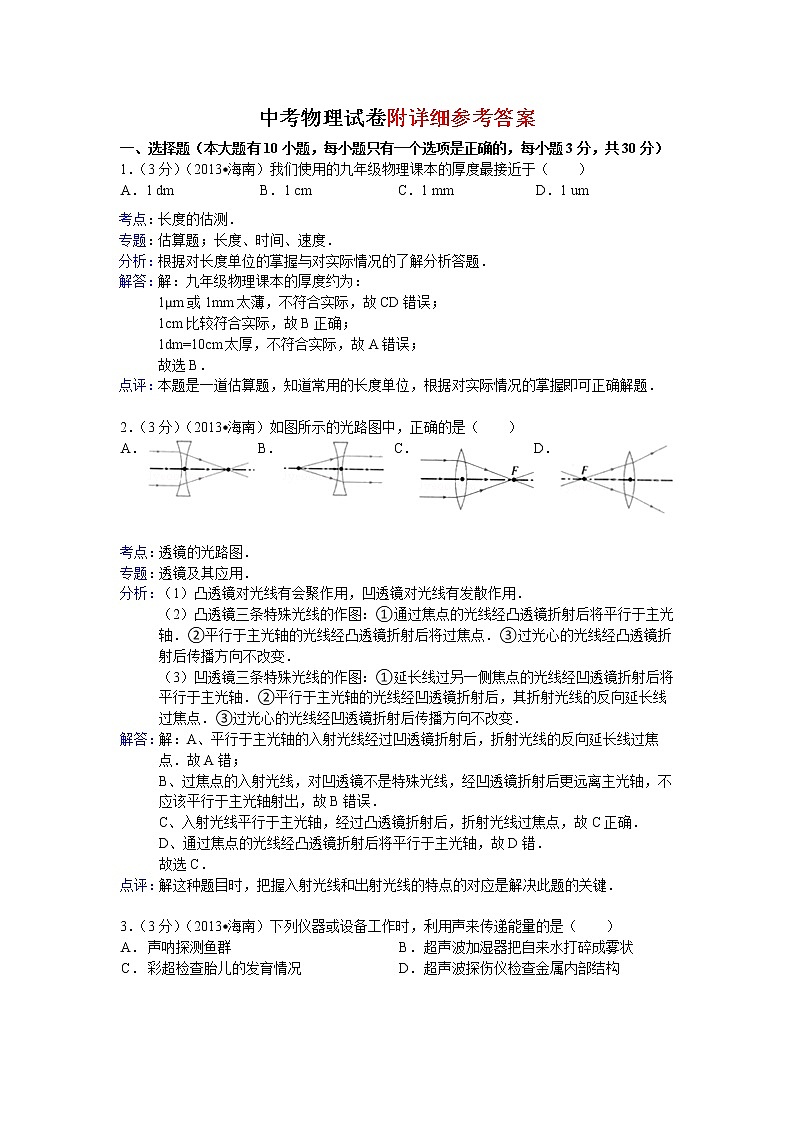

一、選擇題（本大題有10小題，每小題只有一個選項是正確的，每小題3分，共30分）
1．（3分）（2013?海南）我們使用的九年級物理課本的厚度最接近于（　?。?br /> 　
A．
1 dm
B．
1 cm
C．
1 mm
D．
1 um
考點：
長度的估測．
專題：
估算題；長度、時間、速度．
分析：
根據對長度單位的掌握與對實際情況的了解分析答題．
解答：
解：九年級物理課本的厚度約為：
1μm或1mm太薄，不符合實際，故CD錯誤；
1cm比較符合實際，故B正確；
1dm=10cm太厚，不符合實際，故A錯誤；
故選B．
點評：
本題是一道估算題，知道常用的長度單位，根據對實際情況的掌握即可正確解題．
　
2．（3分）（2013?海南）如圖所示的光路圖中，正確的是（　?。?br /> 　
A．

B．

C．

D．


考點：
透鏡的光路圖．
專題：
透鏡及其應用．
分析：
（1）凸透鏡對光線有會聚作用，凹透鏡對光線有發散作用．
（2）凸透鏡三條特殊光線的作圖：①通過焦點的光線經凸透鏡折射后將平行于主光軸．②平行于主光軸的光線經凸透鏡折射后將過焦點．③過光心的光線經凸透鏡折射后傳播方向不改變．
（3）凹透鏡三條特殊光線的作圖：①延長線過另一側焦點的光線經凹透鏡折射后將平行于主光軸．②平行于主光軸的光線經凹透鏡折射后，其折射光線的反向延長線過焦點．③過光心的光線經凹透鏡折射后傳播方向不改變．
解答：
解：A、平行于主光軸的入射光線經過凹透鏡折射后，折射光線的反向延長線過焦點．故A錯；
B、過焦點的入射光線，對凹透鏡不是特殊光線，經凹透鏡折射后更遠離主光軸，不應該平行于主光軸射出，故B錯誤．
C、入射光線平行于主光軸，經過凸透鏡折射后，折射光線過焦點，故C正確．
D、通過焦點的光線經凸透鏡折射后將平行于主光軸，故D錯．
故選C．
點評：
解這種題目時，把握入射光線和出射光線的特點的對應是解決此題的關鍵．
　
3．（3分）（2013?海南）下列儀器或設備工作時，利用聲來傳遞能量的是（　?。?br /> 　
A．
聲吶探測魚群
B．
超聲波加濕器把自來水打碎成霧狀
　
C．[來源:學科網]
彩超檢查胎兒的發育情況
D．
超聲波探傷儀檢查金屬內部結構

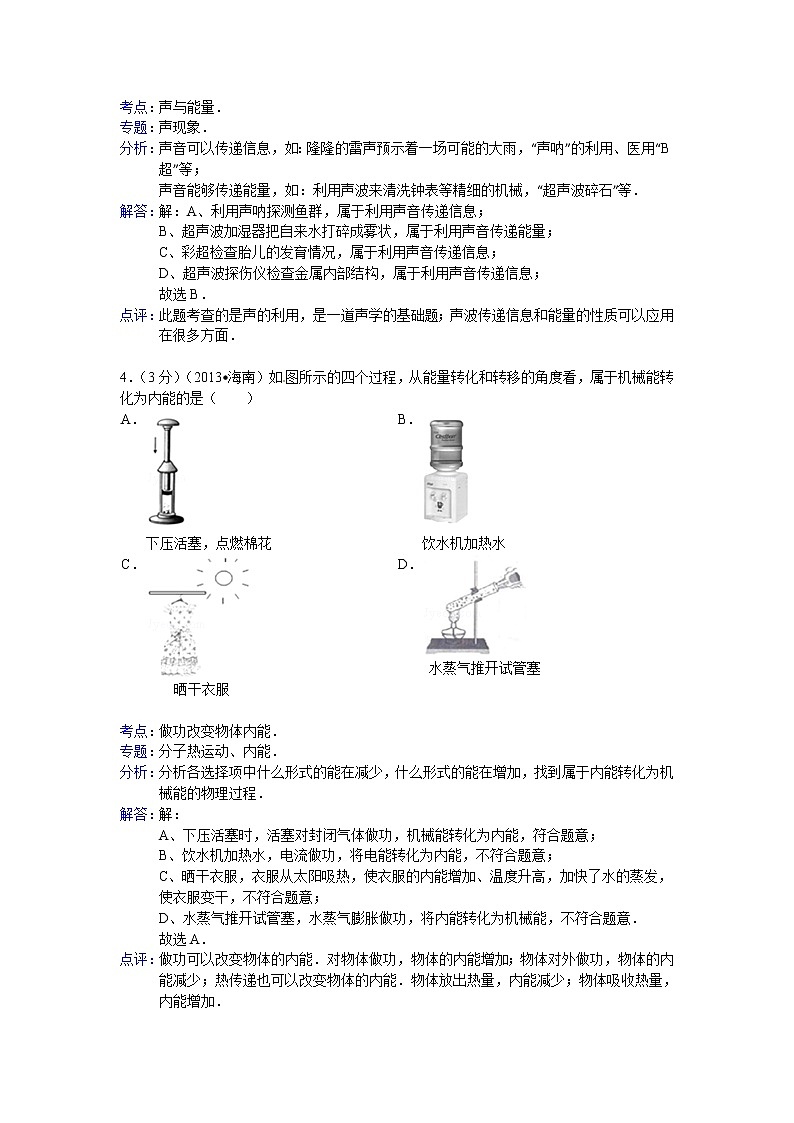

考點：
聲與能量．
專題：
聲現象．
分析：
聲音可以傳遞信息，如：隆隆的雷聲預示著一場可能的大雨，“聲吶”的利用、醫用“B超”等；
聲音能夠傳遞能量，如：利用聲波來清洗鐘表等精細的機械，“超聲波碎石”等．
解答：
解：A、利用聲吶探測魚群，屬于利用聲音傳遞信息；
B、超聲波加濕器把自來水打碎成霧狀，屬于利用聲音傳遞能量；
C、彩超檢查胎兒的發育情況，屬于利用聲音傳遞信息；
D、超聲波探傷儀檢查金屬內部結構，屬于利用聲音傳遞信息；
故選B．
點評：
此題考查的是聲的利用，是一道聲學的基礎題；聲波傳遞信息和能量的性質可以應用在很多方面．
　
4．（3分）（2013?海南）如圖所示的四個過程，從能量轉化和轉移的角度看，屬于機械能轉化為內能的是（　　）
　
A．

下壓活塞，點燃棉花
B．

飲水機加熱水
　
C．

曬干衣服
D．

水蒸氣推開試管塞

考點：
做功改變物體內能．
專題：
分子熱運動、內能．
分析：
分析各選擇項中什么形式的能在減少，什么形式的能在增加，找到屬于內能轉化為機械能的物理過程．
解答：
解：
A、下壓活塞時，活塞對封閉氣體做功，機械能轉化為內能，符合題意；[來源:學*科*網]
B、飲水機加熱水，電流做功，將電能轉化為內能，不符合題意；
C、曬干衣服，衣服從太陽吸熱，使衣服的內能增加、溫度升高，加快了水的蒸發，使衣服變干，不符合題意；
D、水蒸氣推開試管塞，水蒸氣膨脹做功，將內能轉化為機械能，不符合題意．
故選A．
點評：
做功可以改變物體的內能．對物體做功，物體的內能增加；物體對外做功，物體的內能減少；熱傳遞也可以改變物體的內能．物體放出熱量，內能減少；物體吸收熱量，內能增加．
　

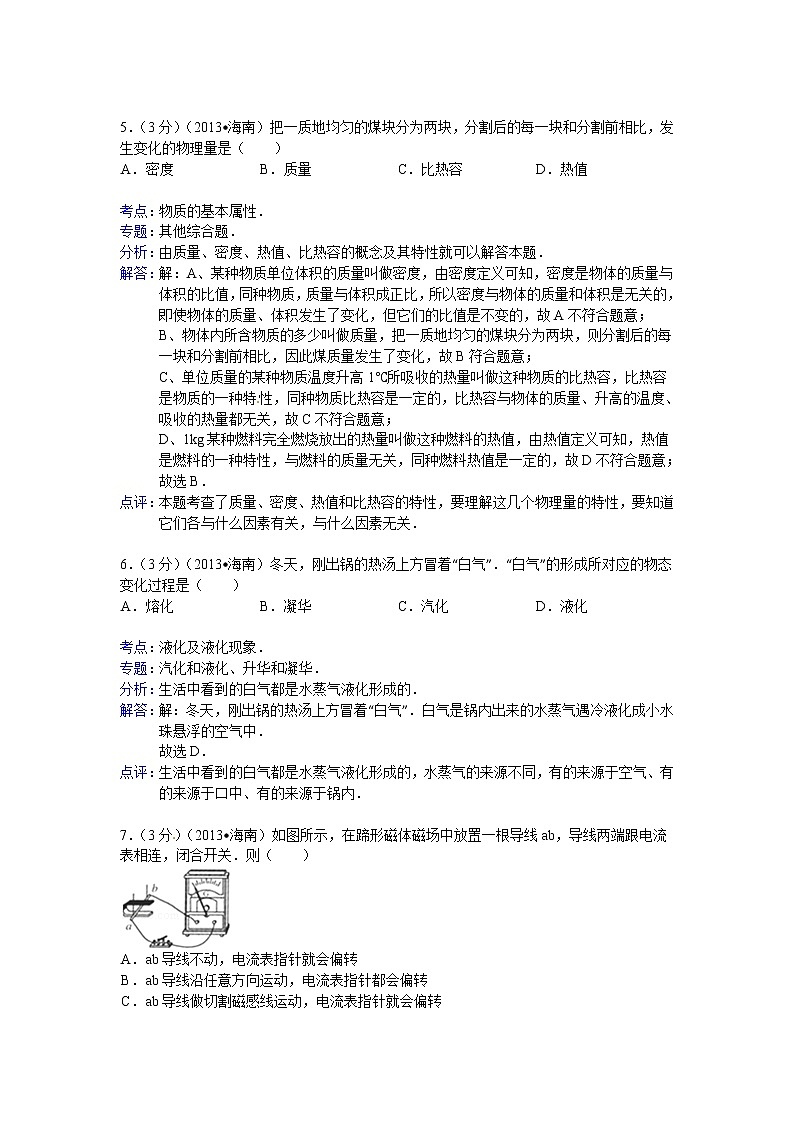

5．（3分）（2013?海南）把一質地均勻的煤塊分為兩塊，分割后的每一塊和分割前相比，發生變化的物理量是（　?。?br /> 　
A．
密度
B．
質量
C．
比熱容
D．
熱值

考點：
物質的基本屬性．
專題：
其他綜合題．
分析：
由質量、密度、熱值、比熱容的概念及其特性就可以解答本題．
解答：
解：A、某種物質單位體積的質量叫做密度，由密度定義可知，密度是物體的質量與體積的比值，同種物質，質量與體積成正比，所以密度與物體的質量和體積是無關的，即使物體的質量、體積發生了變化，但它們的比值是不變的，故A不符合題意；
B、物體內所含物質的多少叫做質量，把一質地均勻的煤塊分為兩塊，則分割后的每一塊和分割前相比，因此煤質量發生了變化，故B符合題意；
C、單位質量的某種物質溫度升高1℃所吸收的熱量叫做這種物質的比熱容，比熱容是物質的一種特性，同種物質比熱容是一定的，比熱容與物體的質量、升高的溫度、吸收的熱量都無關，故C不符合題意；
D、1kg某種燃料完全燃燒放出的熱量叫做這種燃料的熱值，由熱值定義可知，熱值是燃料的一種特性，與燃料的質量無關，同種燃料熱值是一定的，故D不符合題意；
故選B．
點評：
本題考查了質量、密度、熱值和比熱容的特性，要理解這幾個物理量的特性，要知道它們各與什么因素有關，與什么因素?zé)o關．
　
6．（3分）（2013?海南）冬天，剛出鍋的熱湯上方冒著“白氣”．“白氣”的形成所對應的物態變化過程是（　　）
　
A．
熔化
B．
凝華
C．
汽化
D．
液化

考點：
液化及液化現象．
專題：
汽化和液化、升華和凝華．
分析：
生活中看到的白氣都是水蒸氣液化形成的．
解答：
解：冬天，剛出鍋的熱湯上方冒著“白氣”．白氣是鍋內出來的水蒸氣遇冷液化成小水珠懸浮的空氣中．
故選D．
點評：
生活中看到的白氣都是水蒸氣液化形成的，水蒸氣的來源不同，有的來源于空氣、有的來源于口中、有的來源于鍋內．
　
7．（3分）（2013?海南）如圖所示，在蹄形磁體磁場中放置一根導線ab，導線兩端跟電流表相連，閉合開關．則（　?。?br />
　
A．
ab導線不動，電流表指針就會偏轉
　
B．
ab導線沿任意方向運動，電流表指針都會偏轉
　
C．
ab導線做切割磁感線運動，電流表指針就會偏轉
　
D．
無論ab導線如何運動，電流表指針都不會偏轉

考點：
產生感應電流的條件．
專題：
電動機、磁生電．
分析：
要解答本題需掌握：閉合電路的一部分導體在磁場中作切割磁感應運動時，電路中就會產生感應電流．
解答：
解：A、ab導線不動，不切割磁感線，所以不產生感應電流，不符合題意．
B、ab導線做切割磁感線運動時，才會產生感應電流，不符合題意．
C、D、ab導線做切割磁感線運動，電流表指針就會偏轉，會產生感應電流，故C符合題意，D錯誤．
故選C．
點評：
此題考查了產生感應電流的條件，在電路閉合的情況下，導體必須做切割磁感線運動．其中也可以是導體不動，磁體運動．
　
8．（3分）（2013?海南）小明和小雯一起打掃教室衛生，如圖所示．他們提著一桶水沿水平方向勻速行走的過程中，以下說法錯誤的是（　?。?br />
　
A．
小明和小雯沒有做功
B．
水桶的重力沒有做功
　
C．
桶底對水的支持力沒有做功
D．
小明和小雯提桶的力沒有做功

考點：
力是否做功的判斷．
專題：
功、功率、機械效率．
分析：
本題要抓住做功的兩個必要因素：作用在物體上的力；物體在力的方向上通過的距離．二者缺一不可．
解答：
解：A、小明和小雯提水桶行走過程中，消耗了小明和小雯的能量，小明和小雯做功．選項錯誤，符合題意．
B、水桶的重力向下，水桶向下沒有移動距離，重力對水桶沒有做功．選項正確，不符合題意．
C、桶底對水的支持力向上，水向上沒有移動距離，支持力對水沒有做功．選項正確，不符合題意．
D、小明和小雯給水桶一個向上的力，水桶向上沒有移動距離，提力對水桶沒有做功．選項正確，不符合題意．
故選A．
點評：
有力有距離，力對物體不一定做功，物體必須在力的作用下通過了距離，力對物體才做功．
　
9．（3分）（2013?海南）利用廢棄飲料瓶可以研究液體壓強的一些特點．小剛在飲料瓶周邊不同高度，打了幾個對稱且相同的小孔，當瓶里裝滿著色的水后出現如圖所示的情景．表明在液體內部（　?。?br />
　
A．
只在水平方向有壓強
B．
壓強隨著深度的增加而減小
　
C．
同一深度朝不同方向壓強大小相等
D．
壓強的大小與液體的密度有關

考點：
液體的壓強的特點．
專題：
壓強、液體的壓強．
分析：[來源:Zxxk.Com]
掌握液體內部壓強的特點，知道液體內部向各個方向都有壓強，同一液體的同一深度，液體向各個方向的壓強相等，液體壓強隨深度的增加而增大．
解答：
解：由實驗現象知，同一深度水噴射的距離相等，說明同一深度朝不同方向壓強大小相等，C正確；
越向下，水噴射的距離越遠，說明液體壓強隨深度的增加而增大，B錯誤；
液體向各個方向都有壓強，所以A錯誤；
實驗中用的是同一液體，所以不能確定壓強與液體密度的關系，D錯誤．
故選C．
點評：
此題考查了液體內部壓強的特點，要掌握液體的壓強特點，注意實驗中相同的量和不同的量得出壓強大小的影響因素．
　
10．（3分）（2013?海南）電吹風是常用的家用小電器．某一品牌電吹風既可吹冷風又可吹熱風，若只需要讓它吹冷風，圖中符合工作要求的電路圖是（　?。?br /> 　
A．

B．

C．

D．


考點：
串、并聯電路的設計．
專題：
圖析法；電流和電路．
分析：
根據題意可知吹熱風時電動機和電熱絲都工作，吹冷風時只有電動機工作、電熱絲不工作，結合選項找出符合的電路圖．
解答：
解：A、由圖可知，電熱絲工作、電動機不工作，不能吹出熱風，也不能吹出冷風，故A不符合題意；
B、由圖可知，電動機和電熱絲均工作，吹出來的是熱風，故B不符合題意；
C、由圖可知，電動機和電熱絲均不工作，處于停用狀態，故C不符合題意；
D、由圖可知，電動機工作、電熱絲不工作，吹出來的是冷風，故D符合題意．
故選D．
點評：
電吹風吹出來的是熱風，還是冷風關鍵是看電動機和電熱絲的工作狀態，即分析是哪部分連入電路，有電流經過的部分，才能正常工作．
　
二、填空題（本大題有7小題，每小題4分，共28分）
11．（4分）（2013?海南）現有：①花生油、②鉛筆芯、③水銀、④塑料盒、⑤銅鑰匙等物品，其中屬于導體的是?、冖邰荨?，常溫常壓下屬于液體的有　①③?。ň钚蛱枺?br />
考點：
導體．
專題：
電壓和電阻．
分析：
（1）容易導電的物體叫導體，如：各種金屬、酸堿鹽溶液、石墨、人體、大地等．
不容易導電的物體叫絕緣體，如：橡膠、陶瓷、塑料、玻璃等．
（2）根據五種物品常溫常壓下的狀態選擇．
解答：
解：
（1）花生油、鉛筆芯、水銀、塑料盒、銅鑰匙中，鉛筆芯、水銀、銅鑰匙容易導電是導體，花生油、塑料盒布容易導電是絕緣體．
（2）在常溫常壓下，花生油、水銀處于液態，屬于液體；鉛筆芯、塑料盒、銅鑰匙處于固態，屬于固體．
故答案為：②③⑤；①③．
點評：
本題易錯點在第一空，對于常見的導體可以聯系它們在日常生活和工業生產中的應用來記憶，如電線芯用金屬來做，因為金屬容易導電，是導體．
　
12．（4分）（2013?海南）2013年6月3日早上7時22分，某女士在?？谑腥f綠園附近的公路上，看到3棟大樓“漂浮”在半空中，連忙用手機向報社報告了這一“海市蜃樓”奇觀．這一奇觀是由光的　折射　現象形成的，手機通話時的信號是利用　電磁波　來傳遞的．

考點：
光的折射現象及其應用；電磁波的傳播．
專題：
光的折射、光的色散；信息的傳遞．
分析：
（1）利用光在不均勻的空氣中傳播時會發生折射現象，和人由于錯覺總認為光是沿直線傳播理論分析海市蜃樓現象．
（2）手機信號是利用電磁波來傳遞的．
解答：
解：因為不同的空氣層有不同的密度，而光在不同的密度的空氣中又有著不同的折射率，遠處物體的光經空氣傳播，發生折射后進入人的眼睛，人由于錯覺始終認為光沿直線傳播，所以看到“海市蜃樓”現象．
手機通話時的信號是利用電磁波來傳遞的．
故答案為：折射；電磁波．
點評：
此題主要考查光的折射現象和電磁波的利用，要會用光的折射現象解釋一些自然現象．
　
13．（4分）（2013?海南）如圖所示，我國第一艘航空母艦“遼寧號”的排水量為67500t，它滿載時受到的浮力為　6.75×108　 N（g=10N/kg）．當甲板上的某飛機起飛時，以該飛機為參照物，“遼寧號”是　運動　的．（選填“靜止”或“運動”）


考點：
浮力大小的計算；參照物及其選擇．
專題：
計算題；簡答題；長度、時間、速度；浮力．
分析：
（1）航空母艦的排水量是指滿載時排開水的質量，根據阿基米德原理求航空母艦滿載時受到的浮力；
（2）如果物體相對于參照物的位置保持不變，則物體是靜止的；如果物體相對于參照物的位置不斷變化，則物體是運動的．
解答：
解：（1）滿載時受到的浮力：
F浮=G排=m排g=6.75×107kg×10N/kg=6.75×108N；
（2）當甲板上的某飛機起飛時，以該飛機為參照物，相對于航母甲板位置不斷改變，則“遼寧號”是運動的．
故答案為：6.75×108；運動．
點評：
本題考查了學生對阿基米德原理的掌握和運動與靜止的判斷，根據物體間的位置關系及運動物體的狀態可以選擇參照物．
　
14．（4分）（2013?海南）據報道，我國將于2013年6月中旬擇機發射神舟十號飛船，并將與天宮一號空間站對接．進入空間站后，艙內懸空的航天員輕推另一名航天員，他們將同時向相反方向飄動，這說明力的作用是　相互　的，航天員分開后會繼續沿原來方向飄動，是因為航天員具有　慣性?。?br />
考點：
力作用的相互性；慣性．
專題：
運動和力．
分析：
（1）一個物體對另一物體施加力，同時物體也受到另一個物體對該物體力的作用，物體間力的作用是相互的．
（2）物體由于慣性要保持原來的運動狀態．
解答：
解：（1）艙內懸空的航天員輕推另一名航天員，物體間力的作用是相互的，另一名航天員給這個航天員一個大小相等，方向相反的作用力，所以他們將同時向相反方向飄動．
（2）航天員分開后會繼續沿原來方向飄動，是因為航天員由于慣性要保持原來的運動狀態．
故答案為：相互；慣性．
點評：
神州十號飛船上包含了很多的物理知識，例如升空時能的轉化、升空原理、太空中能的轉化、航天員為什么懸在艙內等等．這些內容在物理試題中出現頻率很高．
　
15．（4分）（2013?海南）溫度計是根據液體的　熱脹冷縮　規律制成．我們實驗時，測量的沸水溫度值往往低于100℃，原因是實驗室氣壓　小于　1個標準大氣壓（選填“大于”、“小于”或“等于”）．

考點：
液體溫度計的構造與工作原理；沸點及沸點與氣壓的關系．
專題：
溫度計、熔化和凝固；汽化和液化、升華和凝華．
分析：
溫度計的原理是：液體的熱脹冷縮，沸點隨氣壓的降低而減小．
解答：
解：溫度計是根據液體的熱脹冷縮的原理制成的；測量的沸水溫度值往往低于100℃，原因是實驗室氣壓小于1個標準大氣壓．
故答案為：熱脹冷縮；小于．
點評：
本題考查溫度計的原理和氣壓與沸點的關系，相對比較簡單，屬于基礎題．
　
16．（4分）（2013?海南）如表是某品牌空調室內機上的銘牌．該銘牌的信息表明，這臺空調機必須使用　交流?。ㄟx填“直流”或“交流”）電，它正常工作1h所消耗的電能為　0.04　 kW?h．
額定電壓
220V
額定頻率
50Hz
制冷額定功率
40W
質量
10kg

考點：
電功的計算．
專題：
電能和電功率．
分析：
電池組的直流電能轉換成交流電對用電設備提供不間斷的輸出，這就保證了設備的正常運行；已知空調的額定功率和工作時間，根據公式W=Pt可求消耗的動能．
解答：
解：該銘牌的信息表明，這臺空調機必須使用交流電，這就保證了設備的正常運行；
空調正常工作時的功率：
P=P額=40W=0.04kW；
∵P=，
∴消耗電能W=Pt=0.04kW×h=0.04kW?h；
故答案為：交流；0.04．
點評：
本題考查消耗電能的計算，關鍵是公式及其變形的靈活運用，要學會從題目所給信息中找到有用的數據．
　
17．（4分）（2013?海南）如圖甲所示，高為h的光滑斜面上，一物塊從頂端A點由靜止自由滑到底端B點，在此過程中，物塊的機械能　守恒?。ㄟx填“守恒”或“不守恒”）；圖乙所示的圖象表示該物塊的　重力勢能　（選填“動能”或“重力勢能”）隨高度變化的規律．


考點：
動能和勢能的大小變化．
專題：
機械能及其轉化．
分析：
（1）機械能和其它形式的能沒有相互轉化時，機械能守恒．
（2）動能大小跟質量、速度有關．質量一定時，速度越大，動能越大；速度一定時，質量越大，動能越大．
（3）重力勢能大跟質量、高度有關．質量一定時，高度越高，重力勢能越大；高度一定時，質量越大，重力勢能越大．
解答：
解：（1）物塊從光滑的斜面頂端滑動斜面底部，斜面是光滑的，物塊機械能和其它形式的能沒有相互轉化，機械能守恒．
（2）如乙圖，橫坐標是高度，縱坐標是能量，重力勢能跟高度有關，所以圖乙所示的圖象表示該物塊的重力勢能隨高度變化的規律．
故答案為：守恒；重力勢能．
點評：
（1）掌握動能、重力勢能、彈性勢能的影響因素．
（2）能判斷動能、重力勢能、彈性勢能、機械能的變化．
　
三、作圖和實驗題（第18題4分，第19題7分，第20題9分，共20分）
18．（4分）（2013?海南）按照要求規范作圖．（作圖時請用刻度尺）

（1）在圖甲中畫出力F的力臂，并用字母L標明．
（2）在圖乙中畫出入射光線AO的反射光線．

考點：
力臂的畫法；作光的反射光路圖．
專題：
作圖題；圖像綜合題．
分析：
（1）根據力臂的正確畫法作圖，即過支點作動力作用線的垂線段．
（2）根據反射定律：反射光線、入射光線和法線在同一平面內，反射光線、入射光線分居法線兩側，反射角等于入射角作出反射光線．
解答：
解：
（1）過支點O作F作用線的垂線段，即力臂L，如圖所示：
（2）過入射點作出法線，在法線另一側根據反射角等于入射角作出反射光線，使反射角等于入射角，如圖所示：

點評：
（1）考查了力臂的作法，關鍵是要作出支點到力所在的直線的垂線段．
（2）考查光的反射定律的應用，會根據反射定律完成反射光路，比較簡單，要求學生應熟練掌握．
　
19．（7分）（2013?海南）如圖所示是某一學習小組探究“斜面的機械效率”實驗裝置及實驗數據記錄表：
斜面的傾斜程度
物塊重（N）
斜面高
（m）
沿斜面拉力（N）
斜面長
（m）
機械
效率
較緩
10
0.1
5.0
1
20%
較陡
10
0.3
6.7
1
45%
最陡
10
0.5
8.4
1
60%
（1）沿斜面拉動木塊時，為使測力計的示數穩定，應盡量使木塊做　勻速直線　運動．
（2）比較表中“物塊重”和“　沿斜面拉力　”兩欄對應的數據，可知斜面是一種　省力?。ㄟx填“省力”或“費力”）的簡單機械．
（3）本實驗研究了　斜面傾斜程度　對斜面機械效率的影響，其影響規律是　斜面長度不變時，斜面越高，斜面的效率越大?。?br />

考點：
斜面機械效率的測量實驗．
專題：
探究型實驗綜合題．
分析：
（1）應沿斜面勻速拉動木塊，讓木塊做勻速直線運動．
（2）分析表中實驗數據，根據所控制的變量與實驗現象分析答題．
（3）分析表中實驗數據，根據實驗所控制的變量與實驗數據，得出實驗結論．
解答：
解：（1）沿斜面拉動木塊時，為使測力計的示數穩定，應盡量使木塊做勻速直線運動．
（2）比較表中“物塊重”和“沿斜面的拉力”兩欄對應的數據，由實驗數據可知，在同一次實驗中，拉力總是小于重力，由此可知斜面是一種省力的簡單機械．
（3）由表中實驗數據可知，實驗控制了斜面長度不變而高度不斷變化，斜面的傾斜程度不斷變化，實驗研究的是斜面成像程度對斜面機械效率的影響，由表中實驗數據可知：
斜面長度不變時，斜面越高，斜面的效率越大．
故答案為：（1）勻速直線；（2）沿斜面拉力；省力；（3）斜面傾斜程度；斜面長度不變時，斜面越高，斜面的效率越大．
點評：
本題考查了實驗注意事項、實驗數據分析，應用控制變量法、認真分析實驗數據即可正確解題．
　
20．（9分）（2013?海南）小明用圖甲所示的電路測量小燈泡的額定功率，圖中電源電壓為6V，小燈泡的額定電壓為2.5V．

（1）請你用筆畫線代替導線，將圖甲所示電路連接完整（導線不得交叉）；閉合開關前滑動變阻器滑片沒有放到最大阻值處．
（2）小明調節滑動變阻器，當電壓表的示數為　2.5　V時，燈泡正常發光．第1次實驗時，電流表示數如圖乙所示．則電流I1=　0.3　A，額定功率P1=　0.75　W；
（3）為精確測得小燈泡的額定功率，小明利用該裝置進行了三次有效的實驗．實驗時應保持　電壓　（選填“電流”或“電壓”）表的示數不變．若測得小燈泡的額定功率分別為P1、P2、P3，則本實驗測定的小燈泡額定功率P=　?。?br />
考點：
電功率的測量．
專題：
探究型實驗綜合題．
分析：
（1）掌握實物電路的連接，特別注意電流表、電壓表和滑動變阻器的接法；
（2）小燈泡兩端的電壓等于額定電壓時，正常發光；
根據乙圖確定電流表的量程和分度值，讀出電流值，根據P=UI計算出其額定功率；
（3）三次實驗數據都是測量小燈泡的額定功率，所以燈泡兩端的電壓都等于其額定電壓，則燈泡的額定電功率應等于三次測量值的平均值．
解答：
解：（1）電流表與燈泡串聯；
電壓表與燈泡并聯，因為燈泡的額定電壓為2.5V，所以電壓表應選擇0～3V的量程；
滑動變阻器已接了下面一個接線柱，可再接上面任意一個接線柱，如圖所示：[來源:Z#xx#k.Com]
；
（2）當電壓表的示數為2.5V時，小燈泡正常發光；
由圖乙知，電流表的量程為0～0.6A，分度值為0.02A，示數為0.3A；
P=UI=2.5V×0.3A=0.75W；
（3）三次實驗數據都是測量小燈泡的額定功率，所以燈泡兩端的電壓都等于其額定電壓，電壓表的示數不變；
則P=．
故答案為：（1）見上圖；（2）2.5；0.3；0.75；（3）電壓；．
點評：
此題是測量小燈泡的額定功率實驗，考查了電流表、電壓表、滑動變阻器的連接，同時考查了電流表的讀數及電功率的計算，這些都是電學實驗中常涉及的內容．
　
四、綜合應用題（21題10分，22題12分，共22分．解答時應寫出必要的文字說明、公式和具體的計算步驟）
21．（10分）（2013?海南）小雯每天騎自行車上學，她所騎自行車的有關數據如圖所示．
（1）根據圖表中數據計算：除自行車自重外，它還能承載物重多少N？
（2）若該自行車一只輪胎最大容積約2.2×10﹣3m3，某次充氣后，胎內氣體的密度約1.42kg/m3．則一只輪胎內氣體的質量是多少kg？
（3）在炎熱的夏天，不要給自行車輪胎充氣太足，請用物理知識簡要說明原因．
自行車凈重
200N
行駛時輪胎和地面接觸面積
2×10﹣2m2
以5m/s速度勻速行駛時受到阻力
30N
車輪直徑
0.61m
輪胎承受最大壓強
1.2×105Pa


考點：
壓強；密度公式的應用．
專題：
密度及其應用；壓強、液體的壓強．
分析：
（1）根據輪胎承受最大壓強和行駛時輪胎和地面接觸面積可求出輪胎承受最大壓力，因為在水平路面上，自行車對地面的壓力等于車重加上人重；所以用最大壓力減去自行車凈重即可．
（2）根據輪胎最大容積和胎內氣體的密度，利用密度公式變形可求得一只輪胎內氣體的質量．
（3）氣體溫度越高，膨脹越大，氣壓越大．
解答：
解：（1）∵p=，
∴輪胎承受最大壓力G最大=F=p最大S=1.2×105Pa×2×10﹣2m2=2.4×103N；
因為在水平路面上，自行車對地面的壓力等于車重加上人重；則自行車還能承受的物重：G物=G最大﹣G車=2.4×103N﹣200N=2.2×103N；
（2）
∵ρ=，
∴一只輪胎內氣體的質量m=ρV=1.42kg/m3×2.2×10﹣3m=3.124×10﹣3kg；
（3）在炎熱的夏天，不要給自行車輪胎充氣太足，因為氣體溫度越高，膨脹越大，氣壓越大，容易爆胎．
答：（1）除自行車自重外，它還能承載物重2.2×103N；
（2）則一只輪胎內氣體的質量是3.124×10﹣3kg；
（3）因為氣體溫度越高，膨脹越大，氣壓越大，容易爆胎．
點評：
本題考查了學生對壓力的計算、壓強的計算公式的掌握和運用，能從題目數據表中搜集到相關的信息是本題的關鍵．
　
22．（12分）（2013?海南）如圖甲所示是某電子稱原理圖．托盤與彈簧相連，滑片P固定在彈簧上并能隨彈簧的伸縮上下滑動，R是一根長X0=10cm的均勻電阻絲．空盤時，滑片P位于R的最上端，稱量最大值時，滑片P位于R的最下端．R最大阻值Rm=40Ω，電源電壓恒為3V．請完成以下問題解答：

（1）圖甲中的“質量表”用　電流　表改裝；R0在電路中的作用是　保護電路　；
（2）空盤時，閉合開關S，電路電流為0.3A，求R0的阻值；
（3）稱量最大質量時，求電路消耗的總功率；
（4）已知該彈簧壓縮的長度△L與所受壓力F的關系如圖乙所示．開關S閉合后，在托盤中放入重為G的物體時（G＜50N），求R接入電路的阻值（結果用含G、x0、Rm的代數式表示）．
考點：
歐姆定律的應用；電阻的串聯；電功率的計算．
專題：
計算題；電路和歐姆定律；電能和電功率．
分析：
（1）根據電表的正確使用：電流表與被測電路元件串聯、電壓表與被測電路元件并聯，判斷質量表的類型；串聯電路具有分壓作用，定值電阻串聯在電路中，可以保證電源電壓不會全部加在電阻絲兩端，引起電路電流過大；
（2）空盤時，電路為R0的簡單電路，根據歐姆定律求出R0的阻值；
（3）稱量最大質量時，電阻R0與R的最大阻值串聯，根據P=求出電路消耗的總功率；
（4）由圖象得出拉力與彈簧伸長量之間的關系，進一步求出當放入重為G的物體時彈簧被壓縮的長度，利用電阻絲是均勻的即可得出R接入電路的阻值．
解答：
解：（1）由電路圖可知，質量表串聯在電路中，所以是由電流表改裝的；
由圖知，空盤時，電路為R0的簡單電路，可以防止滑片引起的短路，從而起到保護電路的作用；
（2）空盤時，電路為R0的簡單電路，
由歐姆定律可得：
R0===10Ω；
（3）稱量最大質量時，電阻R0與R的最大阻值串聯，
∵串聯電路中總電阻等于各分電阻之和，
∴電路消耗的總功率：
P===0.18W；
（4）由圖象可知，k==cm/N，
當放入重為G的物體時，彈簧被壓縮的長度：
△L1=，
∵電阻絲是均勻的，連入電路中R的阻值與接入的電阻絲長度成正比，
∴R=△L1×=×=k，k=cm/N．
答：（1）電流；保護電路；
（2）R0的阻值為10Ω；
（3）稱量最大質量時，電路消耗的總功率為0.18W；
（4）R接入電路的阻值為k，k=cm/N．
點評：
本題考查了電表的正確使用和電路中定值電阻的作用以及串聯電路的特點、歐姆定律、電功率公式的應用，關鍵是根據圖象得出拉力與彈簧伸長量之間的關系．
