初中物理蘇科版九年級全冊4 歐姆定律的應用課堂教學課件ppt

這是一份初中物理蘇科版九年級全冊4 歐姆定律的應用課堂教學課件ppt，共34頁。PPT課件主要包含了答案呈現，答案B等內容，歡迎下載使用。

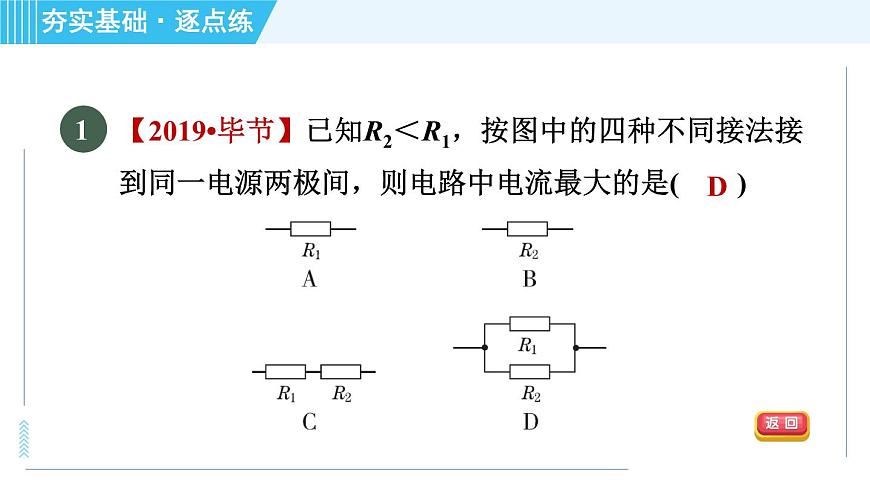

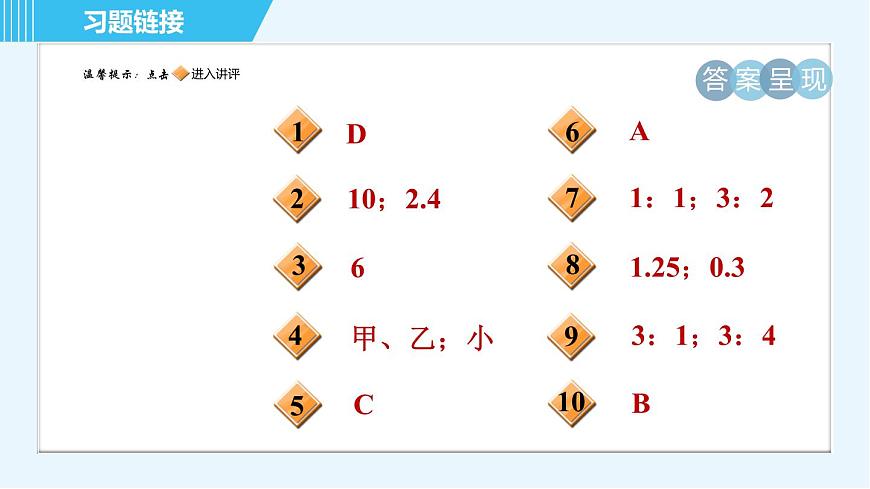

【2019?畢節】已知R2＜R1，按圖中的四種不同接法接到同一電源兩極間，則電路中電流最大的是(　　)

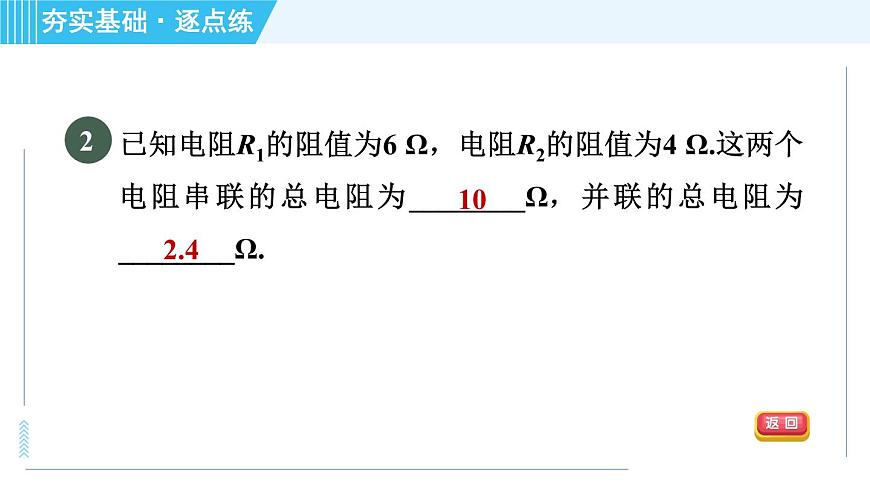

已知電阻R1的阻值為6 Ω，電阻R2的阻值為4 Ω.這兩個電阻串聯的總電阻為_(kāi)_______Ω，并聯的總電阻為_(kāi)_______Ω.

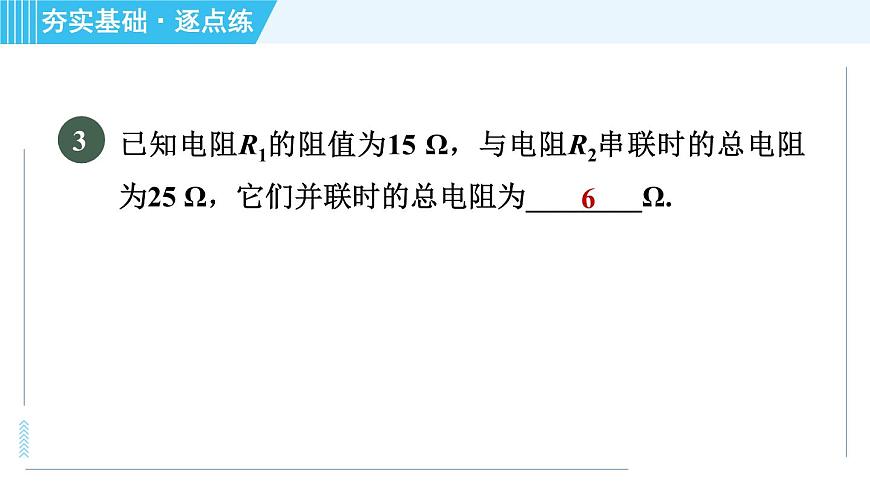

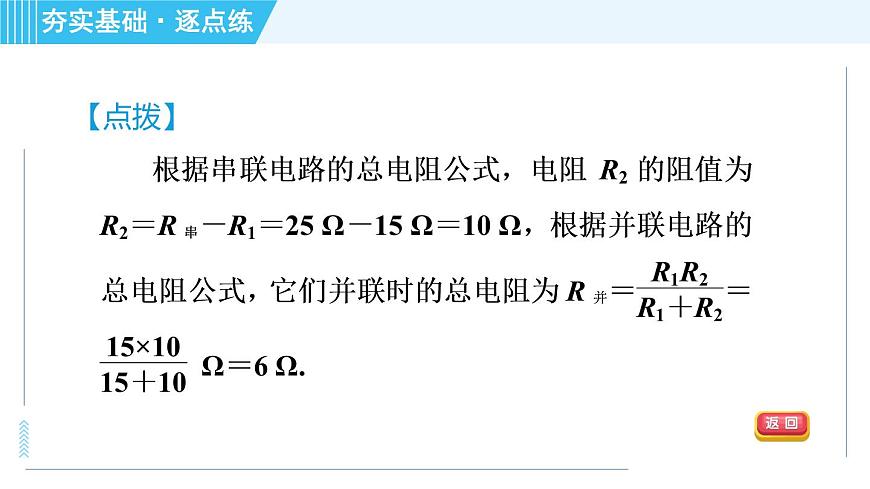

已知電阻R1的阻值為15 Ω，與電阻R2串聯時的總電阻為25 Ω，它們并聯時的總電阻為_(kāi)_______Ω.

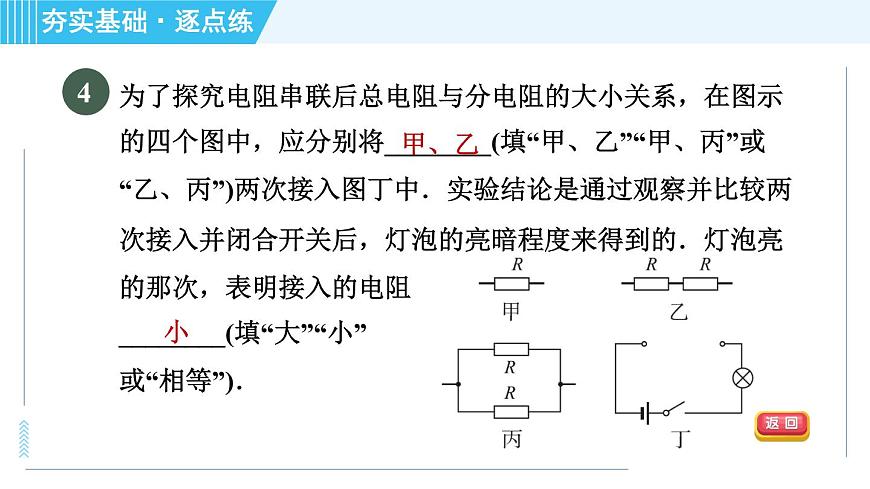

為了探究電阻串聯后總電阻與分電阻的大小關系，在圖示的四個圖中，應分別將________(填“甲、乙”“甲、丙”或“乙、丙”)兩次接入圖丁中．實驗結論是通過觀察并比較兩次接入并閉合開關后，燈泡的亮暗程度來得到的．燈泡亮的那次，表明接入的電阻________(填“大”“小”或“相等”)．
【中考·成都】如圖所示的串聯和并聯電路，兩個燈泡阻值不等，開關S閉合，關于電路中的電流或電壓關系，下列說法正確的是(　　)A．甲電路中，U＝U1＝U2B．甲電路中，U>U1＝U2C．乙電路中，I＝I1＋I(xiàn)2D．乙電路中，I>I1＝I2
如圖所示，電源電壓不變，電阻R＝5 Ω，閉合開關S，電流表A的示數為0.3 A，若要使電流表A的示數變?yōu)?.6 A，則(　　)A．在R兩端并聯一個5 Ω的電阻B．在R兩端并聯一個10 Ω的電阻C．在電路中串聯一個5 Ω的電阻D．在電路中串聯一個10 Ω的電阻
電阻R1和R2串聯時，兩端的電壓之比為2：3，則它們并聯時，兩端的電壓之比為_(kāi)_______，電流之比為_(kāi)_______．
【中考?南充】一個電壓恒定的電源，在其兩端只接一只阻值為12 Ω的電阻R1，電流是 0.5 A．如果在電阻R1兩端并聯一個阻值為8 Ω的電阻R2，并聯電路的總電流為_(kāi)_____A．若將R2改為與R1串聯在原電路中，電路中電流為_(kāi)_____A.
【2020?廣元】如圖所示，當開關S閉合，甲、乙兩表為電壓表時，兩表示數之比U甲：U乙＝4：1，則R1：R2＝________；當開關S斷開，甲、乙兩表為電流表時，通過兩電表的電流之比I甲：I乙＝________．
【中考?東營】如圖所示的電路中，電源電壓保持不變，當開關S1、S2都閉合時，電流表的示數為0.5 A，電壓表的示數為6 V；將電壓表、電流表的位置互換，當開關S1斷開、S2閉合，電流表的示數為0.3 A．下列選項正確的是(　　)A．R1＝8 Ω　B．R2＝8 ΩC．R1＝20 Ω D．R2＝20 Ω

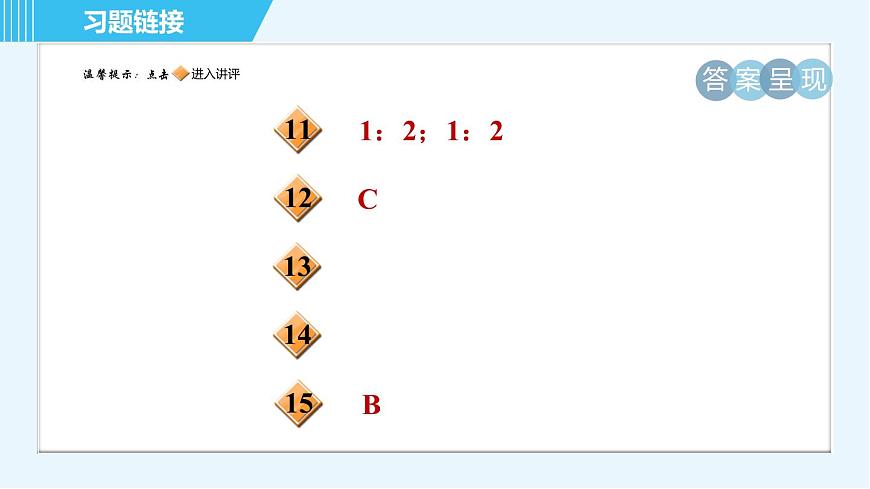

【中考?齊齊哈爾】如圖所示，定值電阻R1＝5 Ω，定值電阻R2＝10 Ω，當開關S、S1均閉合時，兩電壓表示數之比U1：U2＝________．若將圖中電壓表V1、V2換成電流表A1、A2，開關S閉合、S1斷開時，兩電流表示數之比I1：I2＝________．
【2020·攀枝花】如圖所示的電路中，電源電壓保持不變．當斷開S2、S3，閉合S1時，電壓表示數為U1，電流表示數為I1；當斷開S1、S3，閉合S2時，電壓表示數為U2，電流表示數為I2；當斷開S2，閉合S1、S3時，電壓表示數為U3，電流表示數為I3，則(　　)A．U1＞U2＞U3；I1＞I2＞I3B．U1＜U2＜U3；I1＜I2＜I3C．U1＝U3＞U2；I3＞I1＞I2D．U1＝U2＝U3；I1＝I3＞I2
如圖所示電路，R1＝20 Ω，U＝6 V，若只閉合開關S1、S3時，電流表示數為0.5 A．求：
(1)電阻R2的阻值為多大？
(2)只閉合開關S2時，電流表的示數為多大？
【2020?成都青羊區校級期中】如圖所示，電源電壓保持不變，R1＝20 Ω，滑動變阻器R2的規格為“100 Ω　1 A”．
(1)閉合開關S1，斷開開關S2、S3，電流表示數為0.4 A，求電源電壓．
(2)閉合開關S3，斷開開關S1、S2，滑動變阻器滑片置于中點位置時，電壓表的示數為4 V，求R3的阻值．
【2019?淮安】如圖所示的是電阻甲和乙的I-U圖像；(b)、(c)是它們的部分電路連接示意圖．下列說法錯誤的是(　　)
A．當電阻乙兩端電壓為2.5 V時，它的阻值和甲的阻值相等B．圖中，當電壓U為3 V時，乙的電阻為5 ΩC．圖中，當電壓U為2 V時，干路電流為0.6 AD．圖中，在電壓U從0增大到2.5 V的過程中，通過甲、乙兩電阻的電流之差先變大后變小
