2021學年1 電阻教學演示ppt課件

這是一份2021學年1 電阻教學演示ppt課件，共35頁。PPT課件主要包含了串400，答案呈現，習題鏈接，解如圖所示，20Ω等內容，歡迎下載使用。

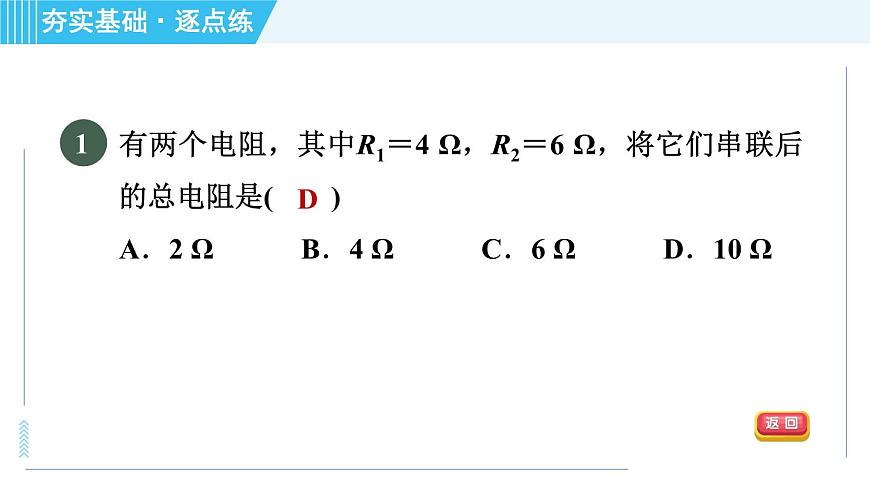

有兩個電阻，其中R1＝4 Ω，R2＝6 Ω，將它們串聯后的總電阻是(　　)A．2 Ω　　　B．4 Ω　　　C．6 Ω　　　D．10 Ω

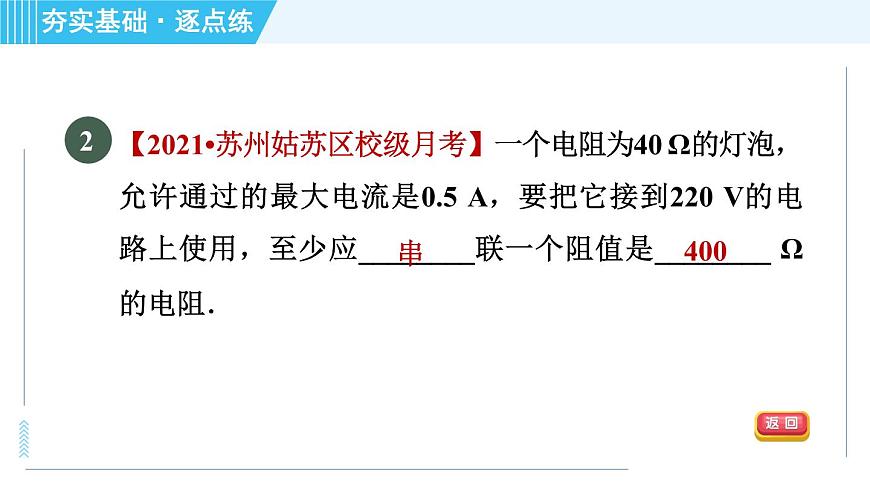

【2021?蘇州姑蘇區校級月考】一個電阻為40 Ω的燈泡，允許通過的最大電流是0.5 A，要把它接到220 V的電路上使用，至少應________聯一個阻值是________ Ω的電阻．

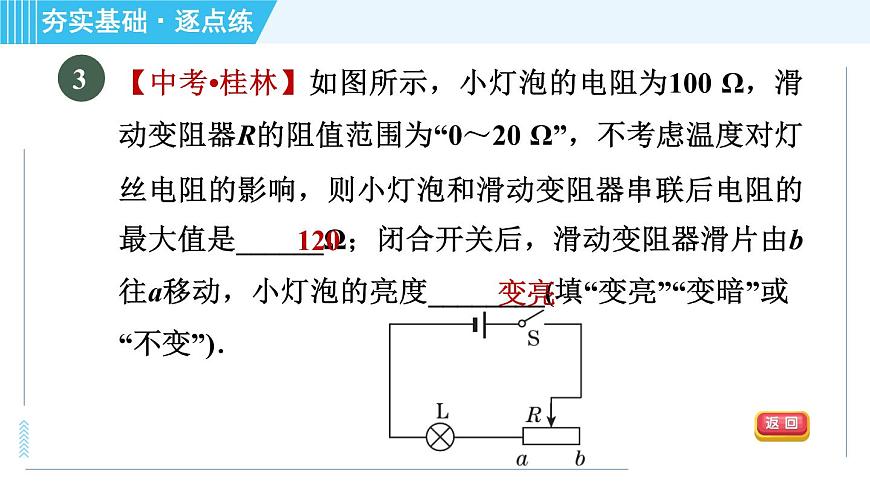

【中考?桂林】如圖所示，小燈泡的電阻為100 Ω，滑動變阻器R的阻值范圍為“0～20 Ω”，不考慮溫度對燈絲電阻的影響，則小燈泡和滑動變阻器串聯后電阻的最大值是______Ω；閉合開關后，滑動變阻器滑片由b往a移動，小燈泡的亮度________(填“變亮”“變暗”或“不變”)．

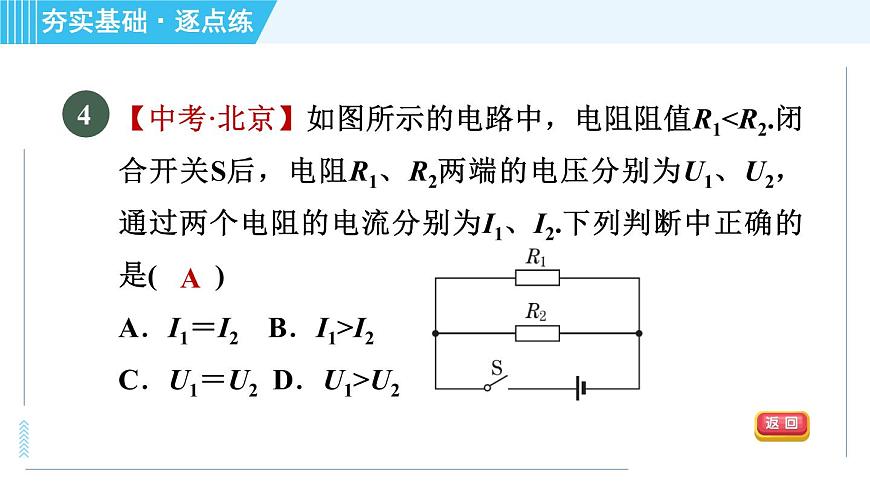

【中考·北京】如圖所示的電路中，電阻阻值R1I2 C．U1＝U2 D．U1>U2

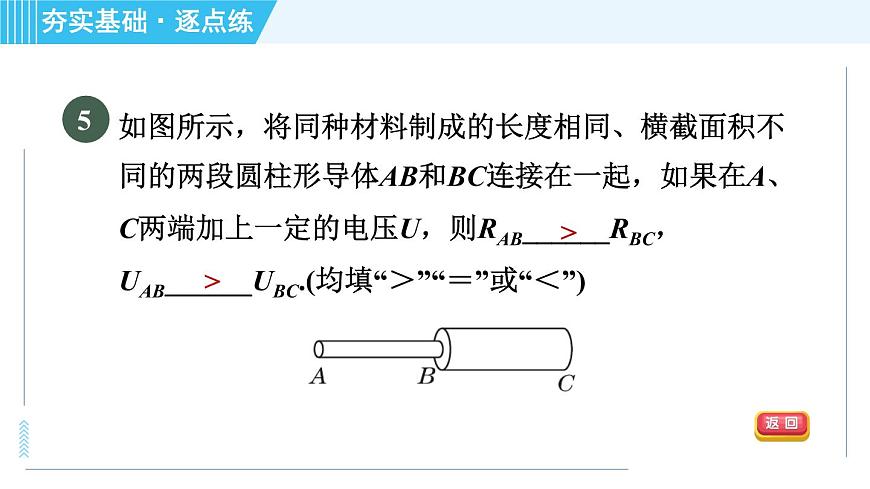

如圖所示，將同種材料制成的長度相同、橫截面積不同的兩段圓柱形導體AB和BC連接在一起，如果在A、C兩端加上一定的電壓U，則RAB______RBC，UAB______UBC.(均填“＞”“＝”或“＜”)
【中考·哈爾濱】電阻R1 、R2串聯，電源電壓是10 V，R1兩端電壓為8 V，R1為10 Ω，則R1中的電流等于______A，R2等于______Ω.
甲、乙兩個導體的電阻之比為2：3，將它們串聯后接在電源兩端，則甲、乙兩個導體的(　　)A．電流之比為2：3 B．電流之比為3：2C．電壓之比為2：3 D．電壓之比為3：2
【2020·南京月考】R1的電阻為5 Ω，R2的電阻為10 Ω，將它們串聯，總電阻是________，通過R1和R2的電流之比為________，R1和R2兩端電壓之比為________．
如圖所示，電源電壓為10 V，閉合開關S后，電流表、電壓表的示數分別為0.5 A和6 V．求：
(1)通過R1的電流I1是多少？
解：I1＝I2＝0.5 A.
【點撥】電壓表測R1兩端的電壓，而不是測R2兩端的電壓．
一只小燈泡正常發光時的電壓為8 V，通過它的電流為0.4 A，現將該小燈泡接在12 V的電源上，為使其正常發光，應串聯一個多大的電阻？請用兩種方法解答．
如圖所示的電路中，電源電壓18 V不變，燈泡L1的電阻是20 Ω，L2的電阻是5 Ω.求：
(1)電路的總電阻．(2)電路中的電流．
解：總電阻R＝R1＋R2＝20 Ω＋5 Ω＝25 Ω.
【2020?武漢】如圖所示，電源電壓15 V保持不變，滑動變阻器的滑片P在最右端，閉合開關S1，斷開開關S2，滑片P移至中點附近時，電流表的示數是0.5 A；保持滑片P不動，閉合開關S2，斷開開關S1時，電流表的示數是0.2 A，則電阻R3的阻值是(　　)　A．20 Ω　　B．30 Ω　　C．45 Ω　　D．50 Ω
【2020?泰興一模】如圖所示的電路中，電源電壓為3 V，閉合開關S后，電流表示數為0.4 A，電壓表示數為1 V，則R2的阻值是________Ω.若將滑動變阻器R1的滑片移到最右端，電流表示數為________A，電壓表示數為________V.
一個阻值為10 Ω的定值電阻和一個最大阻值為20 Ω的滑動變阻器串聯．滑動變阻器的滑片移到阻值最大的位置時，電路中的電流為0.5 A，將滑動變阻器的滑片移動到中點時，求：
(2)定值電阻兩端的電壓．
解：定值電阻兩端的電壓U1＝I′R1＝0.75 Α×10 Ω＝7.5 V.
【中考?舟山】某興趣小組為探究串聯電路中總電阻與分電阻的關系，在拓展課中做了如下實驗．【實驗步驟】①按方案連接電路，閉合開關，用電流表測出電路中的電流，并記錄；②用電壓表分別測出R1、R2兩端電壓以及R1和R2兩端總電壓，并記錄；
請你用筆畫線代替導線，將電流表接入電路中．
【數據處理】①在數據處理時，有同學發現表中的一個數據有誤，錯誤的數據是________．②重新測量，根據所測的數據計算R1、R2和R總的值．【得出結論】串聯電路的總電阻等于各分電阻之和．
【交流表達】科學研究有時需要用等效替代的方法，如在某實驗中需要用到35 Ω的電阻，現有阻值為15 Ω、20 Ω、50 Ω的三個電阻，就可以選用其中的____________兩個電阻串聯替代．?dāng)?shù)據記錄表
【點撥】【實驗步驟】根據表中數據可知，電流表選擇0～0.6 A量程即可；從電源正極依次串聯電流表、R2、R1、開關回到電源負極，電壓表并聯在R1兩端，如圖所示．
