浙教版初中科學學生輔導講義
[學生版]
學員姓名

年 級

輔導科目

學科教師

上課時間

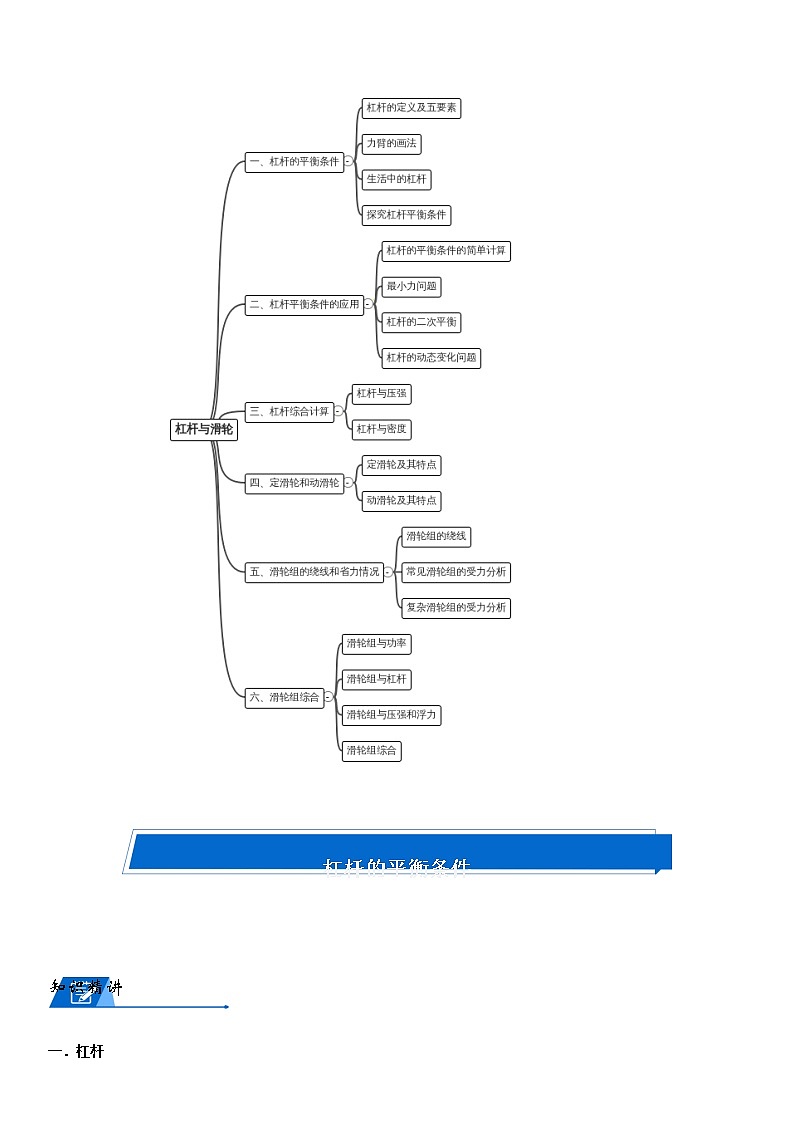

知識圖譜


杠桿的平衡條件


知識精講
一．杠桿

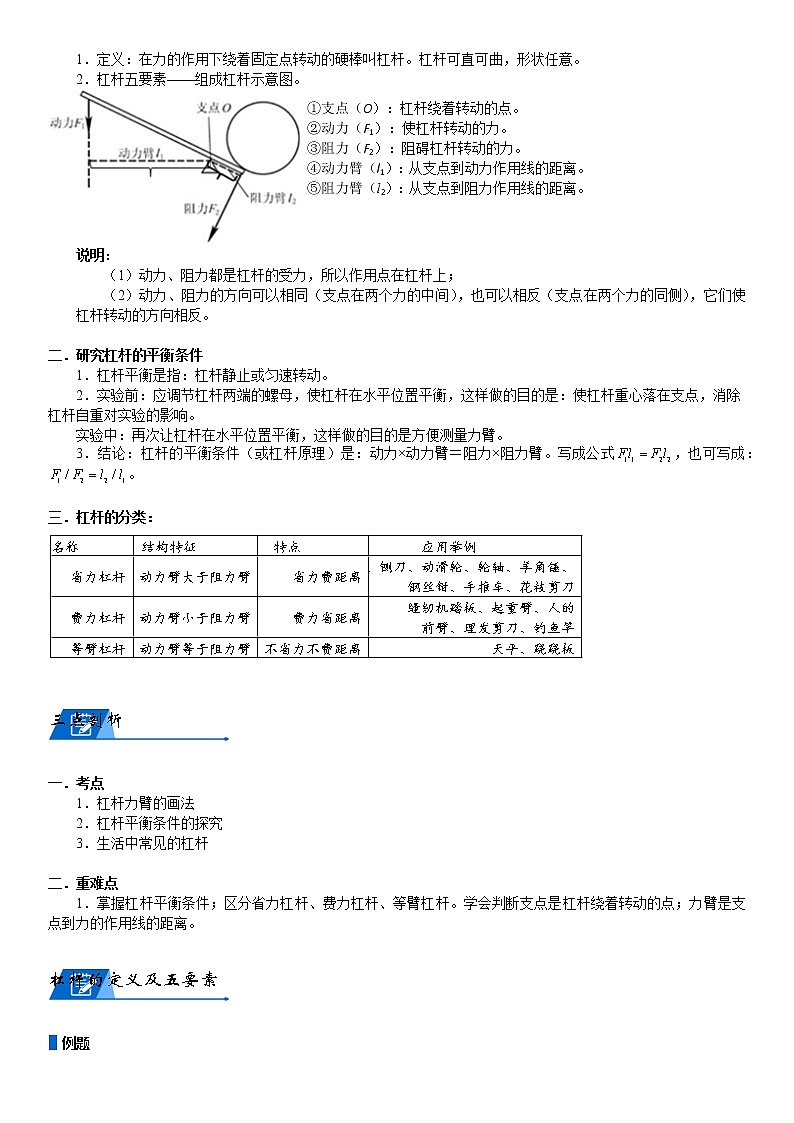

1．定義：在力的作用下繞著固定點轉動的硬棒叫杠桿。杠桿可直可曲，形狀任意。
2．杠桿五要素——組成杠桿示意圖。
①支點（O）：杠桿繞著轉動的點。
②動力（F1）：使杠桿轉動的力。
③阻力（F2）：阻礙杠桿轉動的力。
④動力臂（l1）：從支點到動力作用線的距離。
⑤阻力臂（l2）：從支點到阻力作用線的距離。

說明：
（1）動力、阻力都是杠桿的受力，所以作用點在杠桿上；
（2）動力、阻力的方向可以相同（支點在兩個力的中間），也可以相反（支點在兩個力的同側），它們使杠桿轉動的方向相反。

二．研究杠桿的平衡條件
1．杠桿平衡是指：杠桿靜止或勻速轉動。
2．實驗前：應調節杠桿兩端的螺母，使杠桿在水平位置平衡，這樣做的目的是：使杠桿重心落在支點，消除杠桿自重對實驗的影響。
實驗中：再次讓杠桿在水平位置平衡，這樣做的目的是方便測量力臂。
3．結論：杠桿的平衡條件（或杠桿原理）是：動力×動力臂＝阻力×阻力臂。寫成公式，也可寫成：。

三．杠桿的分類：
名稱
結構特征
特點
應用舉例
省力杠桿
動力臂大于阻力臂
省力費距離
撬棒、鍘刀、動滑輪、輪軸、羊角錘、
鋼絲鉗、手推車、花枝剪刀
費力杠桿
動力臂小于阻力臂
費力省距離
縫紉機踏板、起重臂、人的
前臂、理發剪刀、釣魚竿
等臂杠桿
動力臂等于阻力臂
不省力不費距離
天平、蹺蹺板



三點剖析
一．考點
1．杠桿力臂的畫法
2．杠桿平衡條件的探究
3．生活中常見的杠桿

二．重難點
1．掌握杠桿平衡條件；區分省力杠桿、費力杠桿、等臂杠桿。學會判斷支點是杠桿繞著轉動的點；力臂是支點到力的作用線的距離。

杠桿的定義及五要素
例題
例題1、關于杠桿的下列說法中，正確的是（ ）
A.杠桿必須是一根直棒
B.杠桿不一定要有支點
C.使用杠桿都是為了省力
D.杠桿可以是直的，也可以使彎的

例題2、如圖，這款圖釘來自一位初中生的創意，翹起部分為我們預留出施力空間，圖釘作為杠桿，其支點是（ ）

A.A點
B.B點
C.C點
D.O點

隨練

力臂的畫法
例題
例題1、如圖所示，杠桿BA在力F1、F2的作用下處于靜止?fàn)顟B(tài)，l2是F2的力臂，在圖中畫出F1的力臂和力F2．









隨練
隨練1、如圖所示，人的手臂相當于一個杠桿，它的支點在O點．請畫出圖中鉛球?qū)κ值淖饔昧的力臂L．










生活中的杠桿
例題
例題1、如圖所示，是一款常用指甲刀的結構圖，從物理學角度分析下列說法合理的是（ ）

A.刀刃處制作的較薄是為了增大壓力
B.上壓板ABC上的花紋為減小摩擦力
C.指甲刀從結構上來看只有一個杠桿
D.上壓板ABC相當于一個省力杠桿

例題2、如圖所示，用開瓶器在A處用力開啟瓶蓋，下列說法正確的是（ ）

A.B點為開瓶器的支點
B.開瓶器受到的阻力方向?yàn)樨Q直向上
C.使用開瓶器能省力
D.使用開瓶器能省功

隨練
隨練1、下列簡單機械屬于費力杠桿的是（ ）

A.A圖
B.B圖
C.C圖
D.D圖


探究杠桿平衡條件
例題
例題1、關于探究“杠桿的平衡條件”的實驗。
（1）將杠桿放在水平桌面上，發現杠桿的左端高于右端，則應調節杠桿兩端的螺母向?_______（選填“左”或“右”）移動，直到杠桿水平平衡；
（2）杠桿平衡后，若在圖14甲中的B位置掛2個鉤碼，則應在A位置掛_______個相同的鉤碼，才能使杠桿保持在水平位置平衡；
（3）如圖14乙所示，在B位置仍掛2個鉤碼，改用彈簧測力計在C位置豎直向上拉，使杠桿保持水平平衡。若此時將彈簧測力計改為向右上方斜拉，要使杠桿仍然保持水平平衡，拉力F的大小將_______。（選填“變大”、“變小”或“不變”）


例題2、如圖1示，小明在探究“杠桿的平衡條件”實驗中所用的實驗器材有：杠桿、支架、彈簧測力計、刻度尺、細線和質量相同的鉤碼若干個．

（1）實驗前，將杠桿中點置于支架上，當杠桿靜止時，發現杠桿右端下沉．此時，應把杠桿兩端的平衡螺母向____（選填“左”或“右”）調節，使杠桿在不掛鉤碼時，保持____并靜止，達到平衡狀態．這樣做的好處是：便于在杠桿上直接測量____．
（2）杠桿調節平衡后，小明在杠桿上A點處掛4個鉤碼，在B點處掛6個鉤碼杠桿恰好在原位置平衡．于是小明便得出了杠桿的平衡條件為：____．他這樣得出的結論是否合理？____；為什么？____．
（3）實驗結束后，小明提出了新的探究問題：“若支點不在杠桿的中點時，杠桿的平衡條件是否仍然成立？”于是小組同學利用如圖2示裝置進行探究，發現在杠桿左端的不同位置，用彈簧測力計豎直向上拉使杠桿處于平衡狀態時，測出的拉力大小都與杠桿平衡條件不相符．其原因是：____．

隨練
隨練1、探究桿杠平衡條件的實驗裝置。
（1）若杠桿在使用前發現左端低、右端高，要使它在水平位置平衡，應將杠桿右端的平衡螺母向____________調節；也可將杠桿左端的平衡螺母向____________調節此后，在整個實驗過程中，是否還需再旋動兩側的平衡螺母？______________________。
（2）他得到的兩組數據如下表所示：

這兩組數據中，第____________次實驗的數據肯定有錯誤。經檢查，發現是測量動力臂時讀數錯了；測量值是________________（選填“偏大”或“偏小”）。


杠桿平衡條件的應用


知識精講
一．杠桿平衡條件的應用
1．最小力問題：當F2、l2一定時，l1最大時，F(xiàn)1最?。‵1的方向垂直于支點和動力作用點的連線）
2．二次平衡問題：比較兩次力與對應的力臂的乘積大小關系，即F1×l1與F2×l2，一般用作差法，比較F1×l1-F2×l2與0的關系；
3．動態變化問題：一般滿足平衡條件（靜止或者緩慢拉動），再利用杠桿平衡條件解答。

三點剖析
一．考點
杠桿平衡條件的應用

二．重點和難點
杠桿的核心知識點是杠桿平衡條件方程，解決最小力問題、二次平衡問題以及動態變化關鍵是找到相關狀態下對應的力和力臂。

杠桿的平衡條件的簡單計算
例題
例題1、將掃帚把橫放在水平放置的支架上，恰使它在支架上能保持水平平衡，如圖所示．下列說法正確的是（ ）

A.O點為掃帚的重心，O點左側較重
B.O點為掃帚的重心，O點右側較重
C.O點為掃帚的重心，O點左、右兩側一樣重
D.O點不是掃帚的重心，但O點左、右兩側一樣重

例題2、如圖17甲所示，長1.6m、粗細均勻的金屬桿可以繞O點在豎直平面內自由轉動。當金屬桿始終保持水平平衡時，用傳感器測出豎直作用在桿上的拉力F及其作用點到O點距離L的多組數據，并繪制了F與L的變化關系圖像如圖17乙，可知金屬桿重為______N。


隨練
隨練1、如圖劉佳的媽媽從超市買回一袋胡蘿卜，劉佳撿了一個最大的用細線系好掛在彈簧測力計上．胡蘿卜重為____N，如果在系線處將胡蘿卜切成兩段，則GA____GB（選填“大于”、“小于”或“等于”）



最小力問題
例題
例題1、圖為工人用力撬起石頭的情景，小亮在圖中畫出了四個作用于硬棒上的力，其中能正確表示工人左手施力且最省力的是（ ）

A.F1
B.F2
C.F3
D.F4

例題2、如圖所示是圓柱形鐵桶橫截面示意圖，為了將鐵桶滾上臺階，示意圖中最省力的是（ ）
A．
B．
C．
D．
A.A選項
B.B選項
C.C選項
D.D選項

隨練
隨練1、如圖，OAB是杠桿，OA與BA垂直，在OA的中點掛一個10N的重物，加在B點的動力使OA在水平位置保持靜止（杠桿重力及摩擦均不計），則（ ）

A.該杠桿一定是省力杠桿
B.該杠桿一定是費力杠桿
C.作用點在B點的最小動力等于5N
D.作用點在B點的最小動力小于5N


杠桿的二次平衡
例題
例題1、如圖5所示。把一把米尺，在O點支起，兩邊分別掛相同砝碼各4個和2個，下列情況下，哪種情況還能保持平衡（ ）

A.兩邊砝碼組各向支點處移近一個格
B.兩邊砝碼組各向支點處移遠一個格
C.兩邊鉤碼組各減少一個鉤碼
D.兩邊鉤碼組各減少一半鉤碼

例題2、如圖所示，將體積相同的物體G1、G2分別掛在杠桿的兩端，杠桿處于平衡狀態。若將兩個物體G1、G2同時浸沒在水中，則（ ）

A.杠桿仍能保持平衡
B.杠桿不能平衡，A端下沉
C.杠桿不能平衡，B端下沉
D.無法確定杠桿的狀態

隨練

杠桿的動態變化問題
例題
例題1、如圖所示，將一輕質薄木板從中點支起，左右兩側各有一支蠟燭，長短不同，此時薄木板恰好在水平位置靜止．同時點燃兩支蠟燭，若兩支蠟燭燃燒速度相同，則過一會，薄木板（ ）

A.仍在水平位置平衡
B.不能平衡，右端下降
C.不能平衡，左端下降
D.條件不足，無法判斷

例題2、如右圖所示，兩端分別站著一個大人和一個小孩，杠桿平衡。如果他們同時都以相同的速度向支點緩慢走去，杠桿將（ ）

A.小孩那端下沉
B.大人那端下沉
C.仍保持平衡
D.無法確定

例題3、如圖所示，作用在杠桿一端且始終與杠桿垂直的力F，將杠桿緩慢地由位置A拉至位置B，在這個過程中，力F的大小將（ ）

A.不變
B.變小
C.變大
D.先變大后變小

隨練
隨練1、如圖，一塊厚度、密度均勻的長方形水泥板放在水平地面上，用一豎直向上的力，欲使其一端抬離地面．則（ ）

A.F甲＞F乙，因?yàn)榧追椒ǖ膭?dòng)力臂長
B.F甲＜F乙，因?yàn)橐曳椒ǖ淖枇Ρ坶L(zhǎng)
C.F甲＞F乙，因?yàn)橐曳椒〞r(shí)阻力臂短
D.以上說法都不對

隨練2、用細繩系住厚度不均勻的木板的O處，木板恰好處于靜止?fàn)顟B(tài)，且上表面保持水平．如圖所示，兩玩具車同時從O點附近分別向木板的兩端勻速運動，要使木板在此過程始終保持平衡，必須滿足的條件是（ ）

A.兩車的質量相等
B.兩車的速度大小相等
C.質量較小的車速度較大
D.兩車同時到達木板兩端


杠桿綜合計算


知識精講
一、杠桿的綜合計算
1．杠桿與壓強：用到的基本工具：①F1×l1=F2×l2；②；③受力分析
2．杠桿與密度：利用杠桿和刻度尺可以測量固體或者液體的密度。
用到的基本工具：①F1×l1=F2×l2；②F浮=ρ液gV排；③G=ρgV。

三點剖析
一．考點
杠桿的綜合計算問題

二．重難點
主要考察公式的應用和比值計算，解題的關鍵依然是畫出正確的受力分析圖，列出平衡方程。

杠桿與壓強
例題
例題1、 甲物體靜止在水平地面上時，對地面的壓強為6×105?Pa。現將甲物體用細繩掛在輕質杠桿的A端，杠桿的B端懸掛乙物體，如圖6所示，當杠桿在水平位置平衡時，甲物體對地面的壓強為2×105?Pa，已知：乙物體的質量為2kg，AO∶AB＝1∶4，g取10N/kg。要使甲物體恰好被細繩拉離地面，則下列判斷中正確的是（ ）

A.甲物體的底面積應小于2×10-5m2
B.甲物體對地面的壓力只需減少10N
C.杠桿B端所掛物體的質量至少增加2kg
D.可以移動支點O的位置，使OA∶OB＝2∶9

例題2、金屬塊M靜止置于水平地面上時，對地面壓強為3×104帕；如圖將金屬塊用細繩掛在輕質杠桿的B端，當在杠桿的A端懸掛質量為m=6千克的物體時，杠桿在水平位置平衡，此時金屬塊對地面壓強為1×104帕，已知輕質杠桿AB的支點為O，OA：OB=5：3；若要使金屬塊恰好離開地面，應在物體m的下面施加最少豎直向下_____N的拉力．（g=10N/kg）


例題3、甲如圖，重力不計的一木板AC可繞O點無摩擦轉動，木板AC長9m，在A端掛一邊長為50cm的正方體P，一臺電動車由B點向C點運動．當車在起點B時，P對地面的壓強為4500Pa，且OA=2m，OB=1.5m．若車的質量為50kg，g取10N/kg，則（ ）

A.若車由B點以0.3m/s的速度向右運動且保持木板靜止，車最多可以運動20s
B.木板保持靜止情況下，車由B點向右最多可以運動7m
C.若車由B點向右運動2.5m，P對地面的壓強為2000Pa
D.物體P重1200N

隨練
隨練1、如圖所示，一個與地面接觸面積為500cm2，重600N的人站在水平地面上，用輕繩豎直拉著光滑長木板AB的A端，AB可繞O點轉動，在離O點40cm的B處掛有重力為8N的圓柱體，當圓柱體浸入水中靜止時，從盛滿水的溢水杯中溢出水的體積為5×10﹣4m3．（AB質量不計，且始終保持在水平位置，g=10N/kg）
（1）圓柱體受到的浮力是_____N．
（2）當一質量為0.4kg的球從O點沿木板向A端勻速運動，要使系在A端的繩拉力剛好為零，小球應距O點_____cm，此時人對地面的壓強是_____Pa．


隨練2、BC=3BO．在C端用F=150N的力豎直向下拉杠桿，使杠桿在水平位置平衡，且繩被拉直：（繩重不計，g取10N/kg） 求：

（1）物體A的重力G；
（2）繩對杠桿B端的拉力F拉；
（3）此時物體A對地面的壓強p．


杠桿與密度
例題
例題1、圖10所示的裝置，杠桿自重不計，甲、乙是兩個圓柱體，，，物體M的質量是80kg。只將圓柱體甲掛在杠桿B端時，杠桿在水平位置平衡，物體M對水平地面的壓強為2000Pa；只將圓柱體乙掛在杠桿C點時，杠桿在水平位置平衡，物體M對水平地面的壓強為3000Pa。若乙的體積為，，，g取，則甲的密度是__________。


例題2、小莉利用輕質杠桿、刻度尺、金屬塊甲、小石塊乙、圓柱形塑料容器、細線和適量的水測量未知液體的密度，實驗裝置如圖23所示。以下是小莉設計的實驗步驟，請你按照她的實驗思路，將實驗步驟補充完整。

（1）將金屬塊甲和小石塊乙用細繩分別懸掛在杠桿A和D端，用細線做好的繩套系住杠桿某處后，移動繩套到O點時，杠桿恰好在水平位置平衡。
（2）將小石塊乙完全浸沒在水中，且不與塑料容器相接觸，金屬塊甲移至B點，杠桿再次在水平位置平衡。用刻度尺測出AB間的距離為L(zhǎng)1。
（3）將小石塊乙完全浸沒在待測液體中，且不與塑料容器相接觸，金屬塊甲移至C點，杠桿再次在水平位置平衡。__________________________。
（4）用水的密度r水及測量出的物理量寫出待測液體的密度r液的表達式：r液=__________。

隨練
隨練1、小明利用彈簧測力計、小鐵塊、大燒杯、足量的水和杠桿測量一石塊的密度。石塊所受重力較大，無法直接用測力計測量；杠桿AB可繞支點O自由轉動，杠桿A端和B端均有繩套。以下是小明設計的實驗步驟，請你按照他的實驗思路，將實驗步驟補充完整。
（1）用調節好的彈簧測力計測出小鐵塊所受的重力G，將G記錄在表格中；
（2）將石塊用細繩系好懸掛在杠桿B端，小鐵塊用細繩系好懸掛在杠桿A端，測力計通過繩套在A端施加豎直向上的拉力，杠桿在水平位置平衡，如圖26所示；讀出測力計的示數F1，將F1記錄在表格中；
（3）在大燒杯內裝入適量的水，石塊和小鐵塊懸掛的位置不變，____________________，測力計通過繩套在A端施加豎直向上的拉力，杠桿在水平位置平衡，讀出測力計的示數F2，將F2記錄在表格中；
（4）已知水的密度為r水，利用測量出的物理量和r水計算石塊的密度r?=????????，并將計算結果記錄在表格中。



定滑輪和動滑輪


知識精講
一．定滑輪
1．特征：軸心固定不動的滑輪。
2．實質：定滑輪實質是一個等臂杠桿。
3．作用：利用定滑輪可以改變力的方向，但是不能省力。
注意：定滑輪省力，但是可以改變方向，這給我提供了很多方便，比如，人站在低處就可以把物體從低處運送到高處。
二．動滑輪
1．特征：軸心連物體一起移動；
2．實質：動滑輪實質是一個動力臂是阻力臂的兩倍的杠桿；
3．作用：利用動滑輪可以省一半的力，但是不能改變動力的方向。
注意：和動滑輪的區別就在于動滑輪可以省力，但是不能像定滑輪一樣人站在低處把物體從低處運送到高處。


三點剖析
一．考點
1．定滑輪和動滑輪的區別及特點
二．重點和難點
1．分別從定義、特點去把握定滑輪和動滑輪，注意如果是理想的滑輪（不計滑輪重、繩重、軸和繩之間的摩擦），定滑輪F=G，且與F的方向無關；動滑輪，與F的方向有關，豎直向上的時候F最小。
三．易錯點
1．定滑輪和動滑輪判斷的依據是滑輪是否隨物體一起運動；定滑輪和動滑輪的受力分析，一定要注意是否忽略了摩擦和繩重，根據平衡列等式求解。

定滑輪及其特點
例題
例題1、滑輪是工農業生產中常用的一種簡單機械．甲同學用定滑輪進行了如圖所示的三個實驗．

（1）甲同學研究的問題是______________________________________________．
（2）研究該問題時，彈簧測力計的操作方法可以是____．（填序號）
①拉著重物保持靜止； ②勻速向下拉動重物； ③隨意拉動重物．

例題2、學校旗桿頂裝有定滑輪，這樣做（ ）
A.既省力，也改變施力的方向
B.省力，但不改變施力的方向
C.不省力，但改變施力的方向
D.既不省力，也不改變施力的方向

例題3、不考慮滑輪與輕繩之間的摩擦，米袋總重為800N，而繩上吊著的靜止的“紳士”重500N，則米袋對地面的壓力為（ ）

A.500N
B.250N
C.300N
D.800N

隨練

動滑輪及其特點
例題
例題1、小明用如圖所示的裝置探究用動滑輪勻速提升物體時，加在繩子自由端的拉力F與所提升物體重力G的關系．在實驗過程中，小明將實驗數據記錄在了表格中．請你認真分析表格中的數據，歸納出拉力F與重力G的關系．則力F與重力G的關系式是__________．


例題2、如圖所示，小冬在實驗室中用一個動滑輪勻速提升總重為2N的鉤碼，那么實際拉力F的大小可能是（ ）

A.0.5N
B.0.8N
C.1N
D.1.2N

例題3、 如圖所示，在豎直向上的力F的作用下，重物A沿豎直方向勻速上升．已知A的重力G=100N，重物A上升速度為0.2m/s，不計繩與滑輪摩擦以及滑輪重和繩重，則拉力F的大小和滑輪上升的速度分別為（ ）

A.50N 0.4m/s
B.50N 0.1m/s
C.200N 0.4m/s
D.200N 0.1m/s

例題4、用動滑輪提起重物時，沿三個不同方向用力，如圖所示，三個力的大小關系是（ ）

A.F1>F2>F3
B.F1=F2=F3
C.F1F2

隨練
隨練1、一輛汽車不小心陷進泥潭后，司機按圖所示的甲、乙兩種方法安裝滑輪，均可將汽車從泥潭中勻速拉出．比較這兩個裝置，下列說法正確的是（ ）

A.甲、乙安裝的都是動滑輪，都能省力
B.甲、乙安裝的都是定滑輪，都不能省力
C.甲安裝的是動滑輪，能省力
D.乙安裝的是動滑輪，能省力

隨練2、如圖所示，分別拉同一個物體沿同一水平面做勻速直線運動，所用的拉力分別是F1、F2、F3，它們的大小關系是（ ）

A.F1＞F2＞F3
B.F1＜F2＜F3
C.F2＜F1＜F3
D.F2＞F1＞F3

隨練3、如圖所示，小明用一動滑輪將一袋重物勻速提升2m，以下分析正確的是（ ）

A.手拉繩子的力和繩子拉手的力是一對平衡力
B.手拉繩子的力和重物受到的重力相等
C.繩子的自由端移動了4m
D.小明使用這個機械可以省功


滑輪組的繞線和省力情況


知識精講
一．滑輪組
1．通過組合達到同時擁有定滑輪和動滑輪的優點，既可以省力又可以改變力的方向。

2．繞線：(奇動偶定)。當繞在動滑輪上是奇數條線時，把線的一頭系在動滑輪上，簡稱“奇動”，如圖1、圖2、圖3；當系在動滑輪上是偶數條線時，把線的一頭系在定滑輪上，然后開始繞線，簡稱“偶定”，如圖4、圖5、圖6。
3．計算滑輪組拉力的公式：(n為動滑輪上的繩子的段數)
（1）不考慮摩擦和滑輪重時；
（2）考慮滑輪重時；
（3）拉力的移動距離s=nh；
（4）拉動繩子時，物體上升的速度為v，則繩子自由端移動的速度為nv。

三點剖析
一．考點
1．滑輪組的繞線
2．滑輪組的受力分析
二．重難點
1．滑輪組的繞線，如果是偶數個滑輪，則有兩種繞線方法，繩子固定在定滑輪或者動滑輪上；省力情況取決于動滑輪上繩子的段數。
2．滑輪組有“豎拉”、“橫拉”、“反拉”、“站在物體上拉”以及其他的復雜情況，關鍵是正確的對動滑輪受力分析。

滑輪組的繞線
例題
例題1、如圖所示，用滑輪組沿水平地面拉動物體A，請畫出最省力的繞繩方法．


例題2、小明同學利用定滑輪設計了一種拉動窗簾的簡易裝置（如圖）．設計時他采用一根閉合的拉線繞在滑輪上，在右側拉動這根拉線，就可以實現窗簾的打開與閉合．請你在圖上畫出這根拉線在滑輪上的繞法以及窗簾細線與拉線的連接．


隨練
隨練1、工人站在樓下，利用圖所示的滑輪組把重物提升到樓上，請?jiān)趫D中畫出滑輪組的繞繩方法．



常見滑輪組的受力分析
例題
例題1、用圖所示的滑輪組拉物體A在水平桌面上做勻速直線運動．如果拉力F=3N，物體A的速度v=0.2m/s，忽略滑輪重、繩重和軸摩擦．下列說法中正確的是（ ）

A.物體A受到合力不為零
B.物體A受到的拉力為1N
C.物體A受到的摩擦力為9N
D.豎直墻受到的拉力為9N

例題2、如圖7所示，甲、乙兩個滑輪組通過細繩懸掛在天花板上，用滑輪組勻速提升重為600N的物體時，懸掛甲、乙兩滑輪組的細繩所受的拉力分別為F甲、F乙，已知每個滑輪重30N，不計繩重及滑輪軸間的摩擦，則拉力F甲、F乙的大小分別為（ ）

A.F甲＝630N，F(xiàn)乙＝630N
B.F甲＝900N，F(xiàn)乙＝975N
C.F甲＝870N，F(xiàn)乙＝975N
D.F甲＝975N，F(xiàn)乙＝450N

例題3、 如圖所示，聰明愛玩的小亮將一個滑輪固定在豎直墻壁上，另一個固定在自己的滑板車上，用繩子將兩個滑輪組裝成滑輪組．小亮站在滑板車上拉動手中的繩子，他用10N的拉力在3s內，使自己和滑板車一起沿水平地面勻速向墻運動了1.2m．滑輪重、軸摩擦和繩重均忽略不計．求：

（1）豎直墻壁受到的拉力；
（2）滑板車受到地面的阻力

隨練
隨練1、如圖所示的滑輪組在繩自由端拉力F的作用下，重物G在水平面上向右勻速運動，若不計滑輪和繩子和重力以及滑輪轉動摩擦，則繩子a、b、c三點分別受到的拉力大小的比值是（ ）

A.1:2:3
B.3:1:3
C.2:1:3
D.9:3:1


復雜滑輪組的受力分析
例題
例題1、如圖所示，不計繩重和摩擦，吊籃與動滑輪總重為450N，定滑輪重力為40N，人的重力為600N，人在吊籃里拉著繩子不動時需用拉力大小是（ ）

A.218N
B.220N
C.210N
D.236N

例題2、如圖10所示，是一套簡易升降裝置示意圖，其上端固定在樓頂，工人用力拉繩子，裝置可使人與工作臺升至所需高度，裝置中滑輪A、B、C的重力分別為100N、50N、40N，人的重力為600 N，當人用100N的拉力向下拉繩子時，地面對工作臺的支持力為450 N，則工作臺的重力為_________N。（不計繩重和摩擦）


隨練
隨練1、家用的手搖晾衣架如圖所示，它實際是由定滑輪和動滑輪組成的滑輪組．假設衣服和晾衣架的總重為100N，則靜止時繩子自由端的拉力為（不計動滑輪重及摩擦）（ ）

A.100N
B.50N
C.25N
D.20N


滑輪組綜合


知識精講
一．滑輪組與功率
功率的公式：，注意公式中物理量一一對應的關系。如已知物重（G）、動滑輪重力（G動）、動滑輪上繩子的段數、物體上升的速度、繩子自由端上升的速度（vF），求：（1）拉力的功率，其中，；（2）克服物體重力做功的功率。
二．滑輪組與杠桿
應用的知識：①滑輪組的受力分析；②杠桿的受力分析；③平衡條件。
三．滑輪組與壓強、浮力
應用的知識：①滑輪組的受力分析；②壓強公式；③浮力公式（當完全浸沒時，）；④。

三點剖析
一．考點
1．滑輪組的綜合計算
二．重難點
1．解題過程中常用到的公式
（1）壓強公式：；
（2）浮力公式：；
（3）功率公式：；
（4）杠桿平衡條件方程：。
處理綜合問題時，關鍵是對滑輪組以及物體進行受力分析，找到物理量之間的等量關系。

滑輪組與功率
例題
例題1、如圖所示，用F為30N的拉力，通過滑輪組拉著重為300N的物體，在水平面上以0.5m/s的速度向左做勻速直線運動．則物體受到的摩擦力大小為____N，拉力F的功率為____W．（不計繩和滑輪的重力以及滑輪軸承和滑輪與繩子之間的摩擦力）


例題2、如圖所示，物體B放在水平桌面上，物體A通過滑輪組拉著物體B，此時物體B保持靜止?fàn)顟B(tài)．當用豎直向下2N的力F1拉重為1N的物體A時，能使物體B以0.6m/s的速度勻速向右運動，若只用水平向左的力F2拉物體B時，能使物體A以0.3m/s速度勻速上升，不計滑輪重、繩重及滑輪間的摩擦．下列判斷正確的是（ ）

A.物體B受到的摩擦力為6N
B.拉力F2大小為10N
C.拉力F2的功率為1.2W
D.拉力F1的功率為0.4W

隨練
隨練1、如圖所示，用20牛的拉力F勻速提起物體A，不計摩擦，A的重力為____牛．若物體A在10秒內上升4米，此過程中拉力F做的功為____焦，功率為____瓦．


隨練2、如圖4所示，豎直固定的測力計下端掛一個滑輪組，滑輪組下端掛有物體B，滑輪組繩的末端通過定滑輪沿水平方向與物體A相連。此時物體A在繩的水平拉力作用下向左做勻速直線運動，此時測力計的示數為450N；在物體B下加掛重為60N的物體C后，用水平向右的力F拉動物體A可使其沿水平桌面向右做勻速直線運動，此時物體B上升的速度大小為5cm/s。已知每個滑輪重均為50N，若不計繩重及滑輪的摩擦，g取10N/kg，則下列說法中正確的是（ ）

A.物體A所受滑動摩擦力大小為100N
B.水平向右的力F的大小為400N
C.物體B所受重力為400N
D.拉力F做功的功率為63W


滑輪組與杠桿
例題
例題1、如圖所示的裝置，滑輪自重20N，其下端掛重280N的物體G，杠桿可繞水平軸無摩擦地轉動，繩和杠桿都是輕質的，杠桿上標度的間距相等．要在圖示水平位置平衡，在杠桿的A點所加的豎直向上的力F應是（ ）

A.150N
B.200N
C.300N
D.400N

例題2、圖3是運動員利用器械進行舉重訓練的示意圖，其中橫桿AB可繞固定點O在豎直平面內轉動，OA∶OB＝4∶5，系在橫桿A端的細繩通過滑輪懸掛著物體M。運動員小強站在水平地面上時對地面的壓強為1.1×104Pa。當他用力舉起橫桿B端恰好使AB在水平位置平衡時，他對橫桿B端豎直向上的作用力F1為300N，此時他對水平地面的壓強為1.6×104Pa。若在物體M下面再加掛物體N，小強需用更大的力舉起橫桿B端，當AB在水平位置再次平衡時，他對橫桿B端豎直向上的作用力F2，他對地面的壓強為3.3×104Pa，此時細繩對橫桿A端的拉力為F3。根據上述條件，下列計算結果正確的是（g取10N/kg，橫桿AB與繩的質量均忽略不計）（ ）

A.物體M的質量為375kg
B.小強的質量為65kg
C.F2的大小為1320N
D.F3的大小為1560N

隨練
隨練1、邊長為0.1m質量均勻的正方體物體M，放在水平地面上對地面的壓強為5.0×103Pa．如圖所示裝置，橫桿可繞固定點O在豎直平面內轉動，系在橫桿B端的細繩通過動滑輪連著物體M，用力F在A點豎直向上提橫桿時，橫桿在水平位置平衡，此時物體M對地面的壓強為1.6×103Pa，若仍用力F在距離A點0.1m處豎直向上提橫桿，使橫桿仍在水平位置平衡，此時物體M對地面壓強為1.0×103Pa，已知橫桿長OB=0.8m，OA=0.6m，g取10N/kg，不計橫桿質量、繩質量和摩擦．則下列選項正確的是（ ）

A.力F的大小為2.4N
B.動滑輪受的重力是2N
C.物體M的質量為50kg
D.物體M的密度為0.5×103kg/m3


滑輪組與壓強和浮力
例題
例題1、圖5是小浩用滑輪組提升水中物體A的示意圖。當物體A完全在水面下被勻速提升的過程中，物體A所受浮力為，小浩對繩子豎直向下的拉力為，水平地面對小浩的支持力為。當物體A有的體積露出水面且靜止時，物體A所受浮力為，小浩對繩子豎直向下的拉力為，水平地面對小浩的支持力為。已知?jiǎng)踊喫苤亓?0N，物體A所受重力為700N，小浩所受重力為660N，。不計繩重、滑輪與軸的摩擦以及水的阻力，則（ ）
圖5

A.物體A所受浮力為100N
B.小浩對繩子豎直向下的拉力為320N
C.水平地面對小浩的支持力為340N
D.水平地面對小浩的支持力為300N

隨練
隨練1、已知水平桌面上有一圓柱形容器，其底面積為，內有25cm高的水。如圖8甲所示，將質量為0.6kg，邊長為0.1m的正方體木塊A放在圓柱形容器中，靜止時，木塊A漂浮在水面上；如圖8乙所示，邊長為5cm，密度為的正方體金屬塊B放在水平地面上時，動滑輪對正方體B施加一豎直向上的拉力，當為3.25N時，物體B對地面的壓強為400Pa。要使木塊剛好浸沒在水中，可以在木塊上放一個合適的鉤碼施加一個向下的壓力，但由于身邊沒有現成的鉤碼，可以用如圖8丙所示的方法施加向下的壓力，當木塊剛好浸沒在水中時，拉力為（不計繩重及繩與輪間的摩擦，g?。?，則下列說法正確的是（ ）

A
甲
丙

A

B






F2

圖8

B






F1
乙


A.如圖8甲所示，放入木塊A后，水對容器底的壓強比放入木塊前增加了2500Pa
B.如圖8甲所示，放入木塊A后，容器對桌面的壓強比放入木塊前增加了30Pa
C.如圖8丙所示，當木塊A剛好浸沒在水中時，拉力為1.75N
D.如圖8丙所示，當木塊A剛好浸沒在水中時，拉力為1.125N


滑輪組綜合
例題
例題1、圖24是一個上肢力量健身器示意圖。D是動滑輪；配重A受到的重力為1200 N，其底面積為5×10－2 m2，杠桿EH可繞O點在豎直平面內轉動，OE∶OH＝2∶5。此人受到的重力為600N，他通過細繩在H點施加豎直向下的拉力T1時，杠桿在水平位置平衡，他對地面的壓力為F1，配重A對地面的壓力為FA1，配重A對地面的壓強p1為6×103Pa；他在H點施加豎直向下的拉力T2時，杠桿仍在水平位置平衡，他對地面的壓力為F2，配重A對地面的壓力為FA2，配重A對地面的壓強p2為4×103Pa。已知F1∶F2＝20∶19，杠桿EH和細繩的質量均忽略不計。
求：
（1）求FA1和FA2；
（2）動滑輪D受到的重力G。
圖24









A



O
D
E
H




例題2、如圖21所示是一套提升裝置的結構示意圖，杠桿OC可繞固定點O在豎直平面內轉動，，系在杠桿D端的細繩通過定滑輪E與物體B的一端相連，滑輪組Y由定滑輪Z和動滑輪H組成，滑輪組Y的自由端細繩通過定滑輪M與物體B的另一端相連，整個裝置在同一豎直平面內。小明通過定滑輪拉動C端的細繩提升水中實心均勻物體A，當物體A始終浸沒在水中且勻速上升時，小明對地面的壓力為，對地面的壓強為，滑輪組Y的自由端細繩對物體B向右的拉力為；當小明利用裝置把物體A完全拉出水面，物體A在空中勻速上升時，小明對地面的壓力為，滑輪組Y的自由端細繩對物體B向右的拉力為。已知：小明所受重力為660N，在所有拉動過程中，小明始終雙腳著地，每只腳與地面的接觸面積為125cm2，物體A的密度為，，，（不計繩重和細繩與滑輪間的摩擦及水對物體A的阻力，g取10N/kg）求：
（1）物體A在空中勻速上升時，小明對地面的壓力N2為多少；
（2）水平地面對物體B的摩擦力大小和動滑輪組H所受的重力大小分別是多少。
E
D
圖21
B
A
O
C
M
H
Z
Y


隨練
隨練1、如圖是利用電子秤顯示水庫水位裝置的示意圖．該裝置主要由不計重力的滑輪C、D，長方體物塊A、B以及輕質杠桿MN組成．物塊A通過細繩與滑輪C相連，物塊B通過細繩與滑輪杠桿相連．杠桿可以繞支點O在豎直平面內轉動，杠桿始終在水平位置平衡，且MO：ON=1：2．已知物塊A的密度為1.5×103kg/m3，底面積為0.04m2，高1m，物塊B的重力為100N．滑輪與轉軸的摩擦、杠桿與軸的摩擦均忽略不計，g取10N/kg．求：

（1）當物塊A的頂部剛沒入水面時，底部受到水的壓強大??；
（2）當物塊A的頂部剛沒入水面時，物塊A所受的拉力大??；
（3）若水位發生變化，當電子秤的示數為55N時，求物塊A浸入水中的深度．


拓展
拓展1、關于杠桿，下列說法中正確的是( )
A.從支點到力的作用點的距離稱為力臂
B.作用在杠桿上的動力和阻力．方向可能是相同的
C.支點總是處在動力作用點和阻力作用點之間的某一位置
D.人們?cè)谏a(chǎn)勞動中使用杠桿的目的都是為了省力

拓展2、如圖所示，畫出使輕質杠桿保持平衡的最小力F的示意圖和對應的力臂．









拓展3、如圖所示的四個用具中，屬于費力杠桿的是（ ）

A.核桃夾
B.壓水機手柄
C.鑷子
D.裁紙刀

拓展4、在“探究杠桿的平衡條件”實驗中：
（1）如圖a所示杠桿靜止．此時杠桿_______（選填“平衡”或“不平衡”），你判斷的依據是________________；為使圖中杠桿在水平位置平衡，應將杠桿右端的平衡螺母向_______旋（選填“左”或“右”）；這與__________（填寫一種測量?jī)x器）使用前的調節原理是一樣的．

（2）調節平衡螺母，使杠桿在水平位置平衡，這樣操作的好處是___________________________________．實驗中，杠桿靜止水平狀態的三次實驗情境如圖b所示．已知杠桿的刻度尺每格為5cm，鉤碼每個重0.5N．請將圖乙所示數據記錄在下表：

（3）分析實驗數據可以得到杠桿的平衡條件（文字表述）：___________________________．

拓展5、如圖所示，要使杠桿處于平衡狀態，在A點分別作用的四個力中，最小的是（ ）

A.F1
B.F2
C.F3
D.F4

拓展6、如圖所示的杠桿處于平衡，把A端所掛重物浸沒在水中，杠桿將失去平衡，為使杠桿重新平衡應（ ）

A.將支點O向A方向移動
B.將支點O向B方向移動
C.支點不動，B端再加掛砝碼
D.無法判斷

拓展7、如圖所示，足夠長的均勻木板已調節到水平平衡狀態．在支點O的兩邊分別有做相向勻速直線運動的甲、乙兩玩具電動小車，當重為4N的甲車位于支點右邊距支點3m處時，為保持木板平衡，重為6N的乙車應在支點左邊距支點____m處，如果甲車速度為0.15m/s，則乙車的速度應為____m/s才能保持木板平衡始終不被破壞．（車未到支點O前）


拓展8、如圖所示，杠桿OA的B點掛著重物G，A端用細繩掛在圓弧EF上，此時OA恰成水平，且A點與圓弧形架EF的圓心重合．當繩AM的M端從E點緩慢滑到F點的過程中，繩對A點拉力的大小將（ ）

A.逐漸變大
B.逐漸變小
C.先變大再變小
D.先變小再變大

拓展9、中國科技館探索與發現A廳有這樣一樣展品，一根質地均勻的金屬桿架在兩個可以旋轉的光滑程度相同的輪子之間，兩輪均向內側旋轉,發現金屬桿做往復運動。若實驗開始時把金屬桿水平靜止放置在如圖所示位置（La
