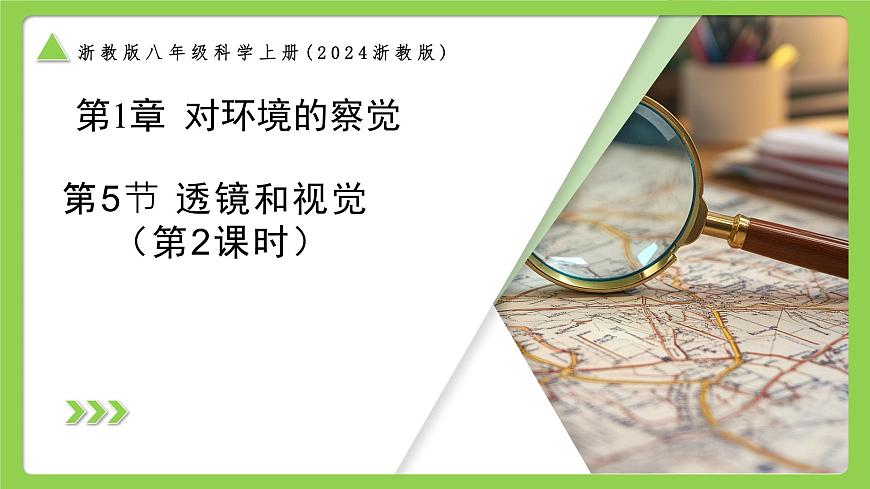

浙教版（2024）八年級上冊（2024）第5節 透鏡和視覺完美版教學ppt課件

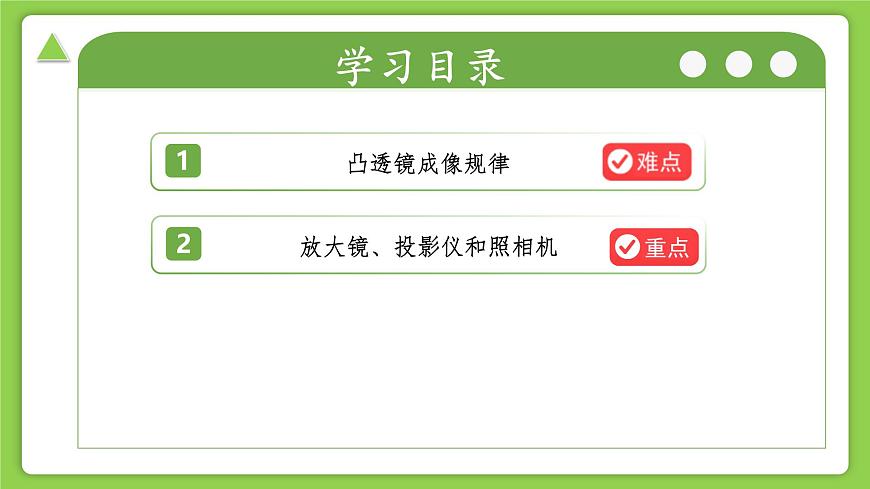

這是一份浙教版（2024）八年級上冊（2024）第5節 透鏡和視覺完美版教學ppt課件，共49頁。PPT課件主要包含了學習目錄，學習目標，教學重難點，課堂導入，PART01，凸透鏡成像規律，新知講解，凸透鏡，教材深挖，課堂練習等內容，歡迎下載使用。

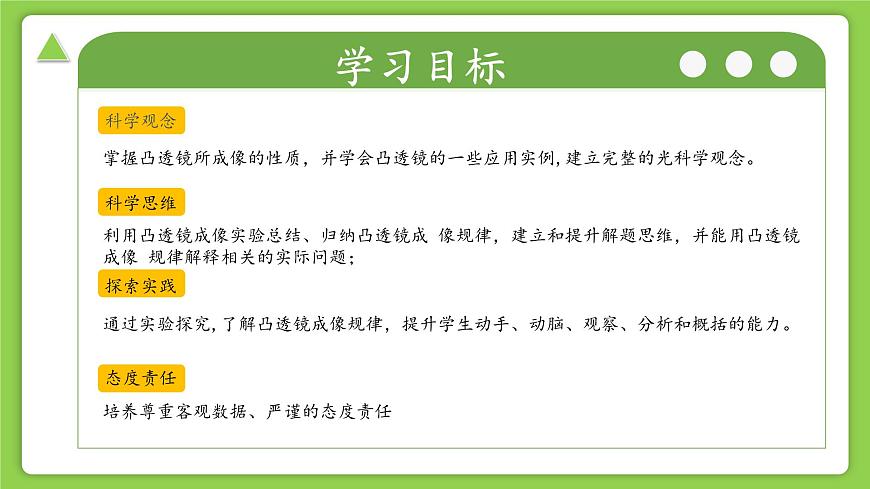

掌握凸透鏡所成像的性質，并學會凸透鏡的一些應用實例,建立完整的光科學觀念。
利用凸透鏡成像實驗總結、歸納凸透鏡成 像規律，建立和提升解題思維，并能用凸透鏡成像 規律解釋相關的實際問題；
通過實驗探究,了解凸透鏡成像規律，提升學生動手、動腦、觀察、分析和概括的能力。
培養尊重客觀數據、嚴謹?shù)膽B(tài)度責任

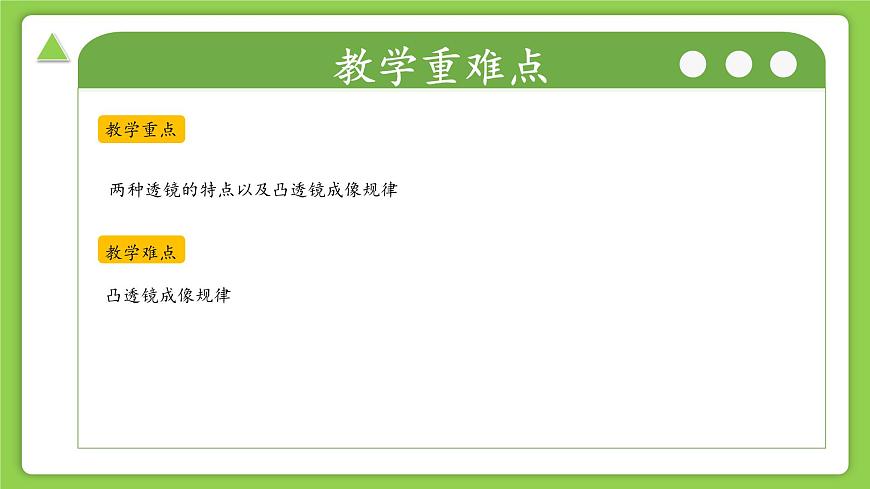

兩種透鏡的特點以及凸透鏡成像規律

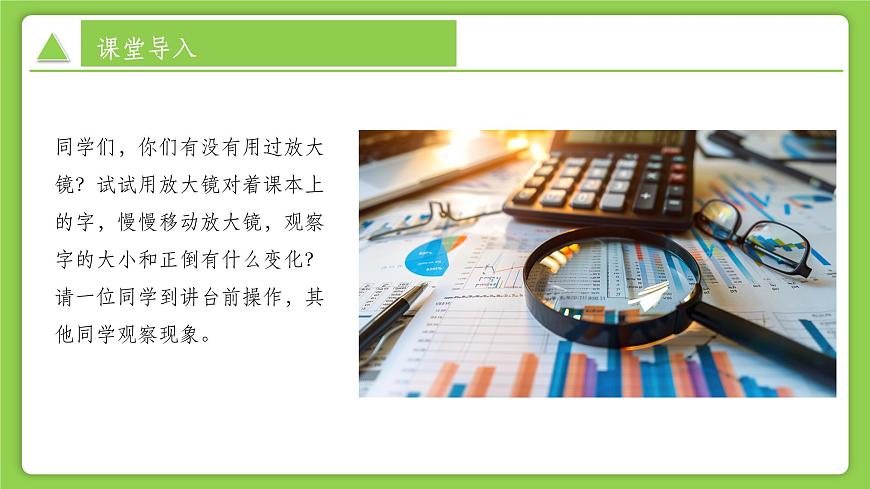

同學們，你們有沒有用過放大鏡？試試用放大鏡對著課本上的字，慢慢移動放大鏡，觀察字的大小和正倒有什么變化？請一位同學到講臺前操作，其他同學觀察現象。

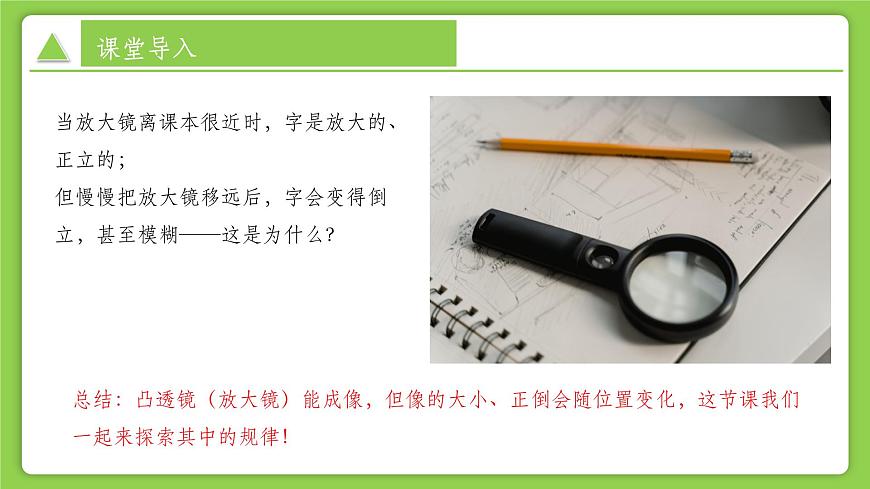

當放大鏡離課本很近時，字是放大的、正立的；但慢慢把放大鏡移遠后，字會變得倒立，甚至模糊——這是為什么？
總結：凸透鏡（放大鏡）能成像，但像的大小、正倒會隨位置變化，這節課我們一起來探索其中的規律！

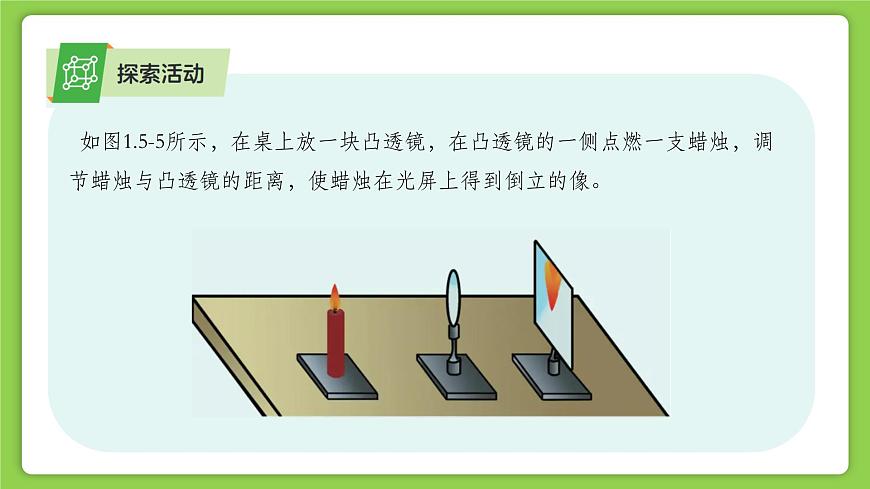

如圖1.5-5所示，在桌上放一塊凸透鏡，在凸透鏡的一側點燃一支蠟燭，調節蠟燭與凸透鏡的距離，使蠟燭在光屏上得到倒立的像。
在光屏上所成的像，是來自蠟燭的光通過凸透鏡會聚而形成的，這樣的像叫作實像(real image)。凸透鏡成的實像可以用光屏來承接，實像和蠟燭分別位于凸透鏡的兩側，如圖1.5-6所示。
圖1.5-6凸透鏡成像光路
我們用放大鏡觀察物體時，看到的像跟物體位于凸透鏡的同一側。這是因?yàn)橥ㄟ^(guò)凸透鏡射出的光沒有會聚成像，只是人眼逆著射出光的方向看去，能看到像，如圖1.5-6所示，這樣的像叫作虛像。
物距：我們把物體到凸透鏡的距離叫作物距(subject distance),用字母u表示。 像距：像到凸透鏡的距離叫作像距(image distance),用字母v表示。
探究凸透鏡成像的特點
凸透鏡能夠成倒立的實像，像和蠟燭分別位于凸透鏡的兩側。放大鏡其實是凸透鏡，用放大鏡觀察種子的結構，能夠看到一個正立、放大的像。那么,物體經凸透鏡所成的像有什么規律可循?讓我們通過實驗來探究凸透鏡成像的規律。
1.探究問題。 物體經凸透鏡所成像的大小、正倒、虛實跟物距有什么關系?2.設計實驗。 對探究問題，物距是自變量，實驗中需要改變物距。我們可以把物體放在距凸透鏡比較遠的位置開始實驗，然后逐漸減小物距，觀察物體所成像的情況。由于凸透鏡對光的會聚程度跟它的焦距有關系，我們可以重點觀察物距小于、等于或大于1倍焦距、2倍焦距……時，物體成像的情況。
3.進行實驗。 選擇一塊焦距f= 的凸透鏡，用點燃的蠟燭燭焰做物體，用白色硬紙板做光屏來承接蠟燭燭焰的像，研究蠟燭燭焰所成的像。 把蠟燭、凸透鏡和光屏依次放在光具座上，調節它們的高度，使它們的中心大致處于同一高度。想一想，為什么要這樣做?
使蠟燭的像呈現在光屏中央
三者中心大致處于同一高度
把蠟燭放在離凸透鏡較遠的位置上，調整光屏到凸透鏡的距離，使蠟燭燭焰在光屏上成一個清晰的像。觀察像的大小、正倒，測出物距u和像距v。將蠟燭逐次移近凸透鏡，重復上面操作。當蠟燭移近凸透鏡，在光屏上觀察不到蠟燭燭焰的像時，撤去光屏，試著從光屏一側向凸透鏡方向觀察，能否觀察到蠟燭燭焰的像?像的大小、正倒怎樣?像的位置在哪里?
4.記錄實驗數據。 把實驗中測得的數據記錄在表1.5-1中。
5.分析與論證。 像的正倒。什么條件下蠟燭燭焰經凸透鏡成倒立的像?什么條件下成正立的像? 像的虛實。什么條件下蠟燭燭焰經凸透鏡成實像?什么條件下成虛像? 像的大小。什么條件下蠟燭焰燭經凸透鏡成縮小的實像?什么條件下成放大的實像?能否成縮小的虛像?
6.實驗結論。 當u_時，蠟燭燭焰在光屏上成倒立、縮小的_____像。 當f___u__2f時，蠟燭燭焰在光屏上成倒立、放大的___像。 當______時，蠟燭燭焰在光屏上成正立、放大的___像。
（1）光具座的長度有限，做實驗時最好選用焦距較小的凸透鏡；（2）凸透鏡最好放在光具座的中間位置，便于調節物距和像距；（3）調整光屏?xí)r不可再調整凸透鏡的位置,否則會引起物距改變;（4）判斷燭焰的像是否最清晰的方法:光屏在某位置時,向前或向后移動光屏,像都會變模糊,則此位置即為像最清晰的位置。
利用凸透鏡的兩條特殊光線探究成像規律(為方便作圖，用 表示凸透鏡),如下所示。
u >2f時,成倒立、縮小的實像。
u =2f時,成倒立、等大的實像。
f
