初中人教版（2024）滑輪課文配套ppt課件

這是一份初中人教版（2024）滑輪課文配套ppt課件，共21頁。PPT課件主要包含了定滑輪和動滑輪，滑輪組，滑輪組的繞法等內容，歡迎下載使用。

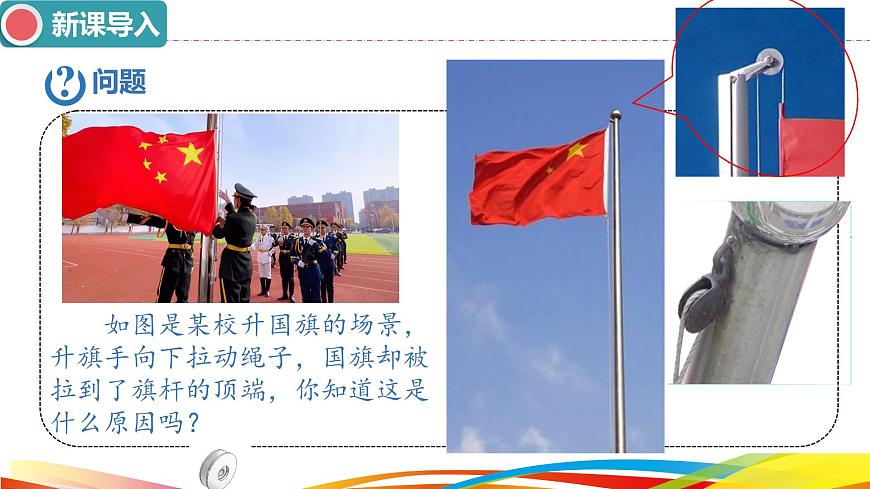

如圖是某校升國旗的場景，升旗手向下拉動繩子，國旗卻被拉到了旗桿的頂端，你知道這是什么原因嗎？

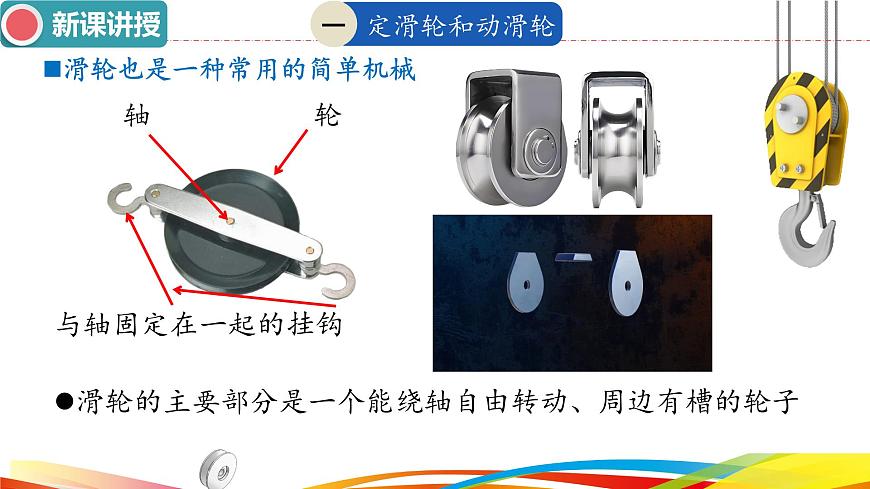

滑輪也是一種常用的簡單機械
滑輪的主要部分是一個能繞軸自由轉動、周邊有槽的輪子

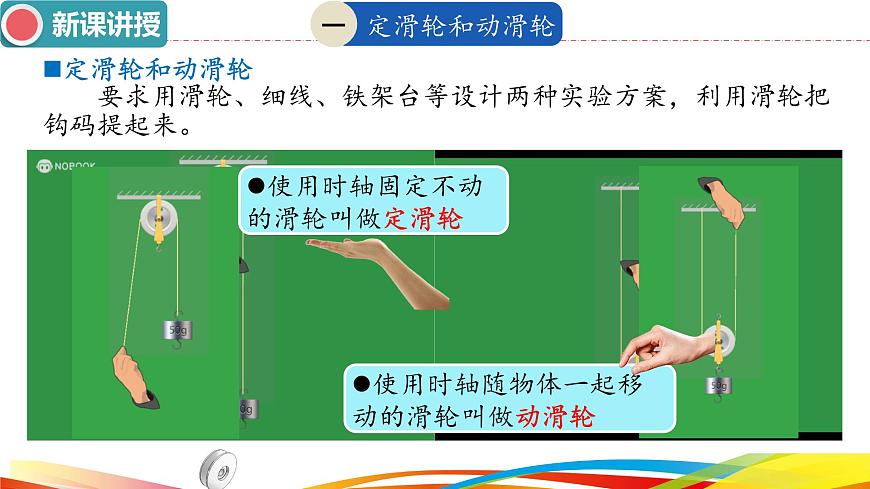

要求用滑輪、細線、鐵架臺等設計兩種實驗方案，利用滑輪把鉤碼提起來。

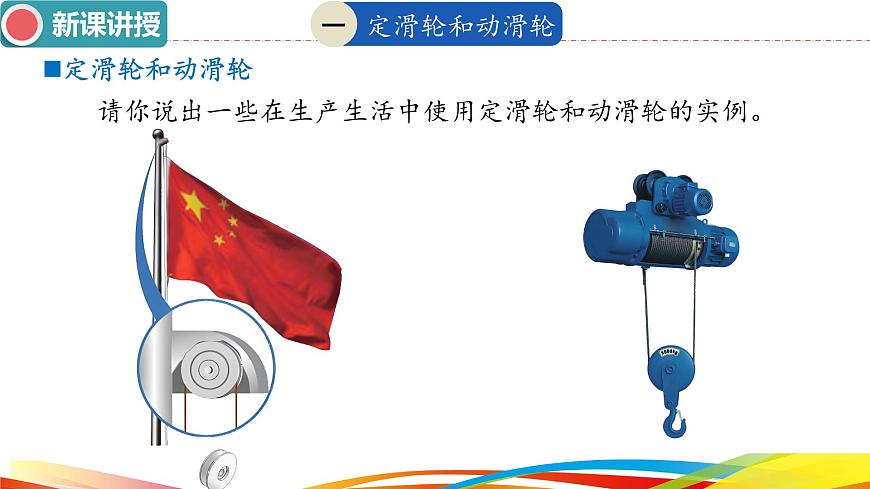

請你說出一些在生產生活中使用定滑輪和動滑輪的實例。
研究定滑輪和動滑輪的特點

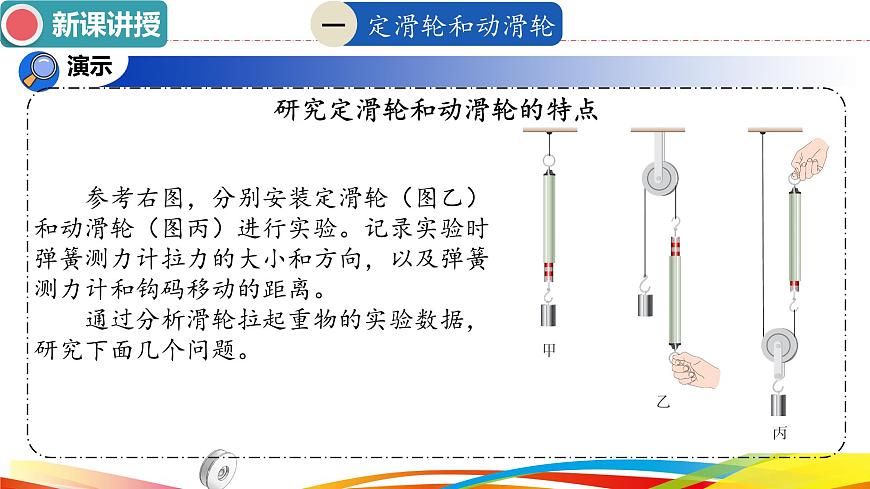

參考右圖，分別安裝定滑輪（圖乙）和動滑輪（圖丙）進行實驗。記錄實驗時彈簧測力計拉力的大小和方向，以及彈簧測力計和鉤碼移動的距離。 通過分析滑輪拉起重物的實驗數據，研究下面幾個問題。

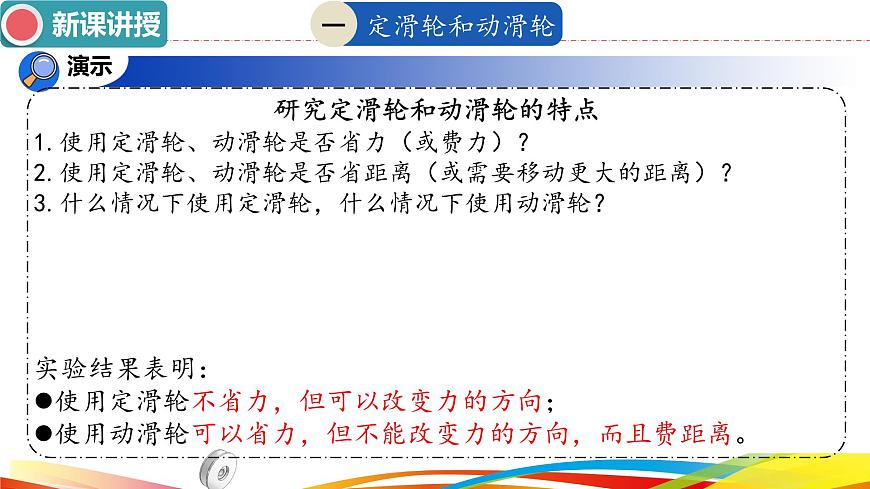

1.使用定滑輪、動滑輪是否省力（或費力）？2.使用定滑輪、動滑輪是否省距離（或需要移動更大的距離）？3.什么情況下使用定滑輪，什么情況下使用動滑輪？
實驗結果表明：使用定滑輪不省力，但可以改變力的方向；使用動滑輪可以省力，但不能改變力的方向，而且費距離。
從杠桿的角度研究定滑輪的特點
使用定滑輪時，相當于一個等臂杠桿,不考慮繩重和摩擦力時，拉力F和物重G的關系是：F=G。
從杠桿的角度研究動滑輪的特點
從平衡力的角度研究定滑輪的特點
如圖所示，在忽略摩擦的情況下，物體受到重力G和拉力F作用，由于物體勻速上升，所以拉力F跟物體的重力G是一對平衡力，大小相等，即F=G，即使用定滑輪不省力。物體向上運動，用力的方向是向下，所以，使用定滑輪能改變力的方向。
從平衡力的角度研究動滑輪的特點
滑輪組：在實際應用中，人們常常把定滑輪和動滑輪組合在一起，構成滑輪組。
我們知道，定滑輪可以改變力的方向，但不能省力。動滑輪可以省力，但不能改變力的方向。 能否得到這樣一種機械，它既可以省力，又可以改變力的方向呢？
由一個定滑輪和一個動滑輪組成滑輪組，有幾種組合？它們有什么不同？
①繩端的固定點不同：甲固定在定滑輪的軸上，乙固定在動滑輪的軸上。②拉力的方向不同：甲通過定滑輪向下，乙通過動滑輪向上。
滑輪組的特點（用力情況）
甲圖中的重物由三段繩子通過動滑輪吊著，每段繩子都要承擔物重。用這個滑輪組提起重物時，如果忽略動滑輪的自重、繩重及摩擦，只要用物重?的力就可以提起重物。
滑輪組的特點（距離情況）
甲圖中的重物由三段繩子通過動滑輪吊著，若物體升高的距離為h時，則每段繩子都要縮短h，三段繩子縮短的距離都要被拉力拉走，所以拉力移動的距離為s=3h。
1.在圖中用線代表繩子，將三個滑輪連成省力的滑輪組，要求人用力往下拉繩使重物升起，且繞線符合圖中要求。
2.用如圖所示的滑輪將重3N的物體勻速提升10cm，如果動滑輪的重為1N，忽略摩擦，則下列說法正確的是（　?。〢. 拉力F=1.5NB. 拉力F=2NC. 繩子向上移動的距離為10cm D. 繩子向上移動的距離為5cm
