2026屆高三物理一輪復習課件第11章磁場安培力與洛倫茲力專題10帶電粒子在復合場中的運動及實際應用

這是一份2026屆高三物理一輪復習課件第11章磁場安培力與洛倫茲力專題10帶電粒子在復合場中的運動及實際應用，共60頁。PPT課件主要包含了內容索引，電磁流量計，知識鞏固，類平拋，勻速圓周，洛倫茲力，典例示范等內容，歡迎下載使用。
第一環節　必備知識落實
第二環節　關鍵能力形成
第三環節　核心素養提升

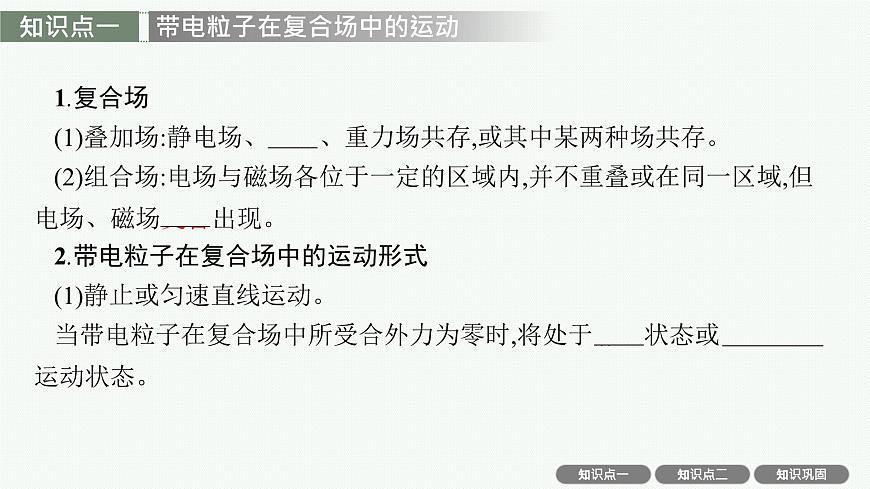

1.復合場(1)疊加場:靜電場、磁場、重力場共存,或其中某兩種場共存。(2)組合場:電場與磁場各位于一定的區域內,并不重疊或在同一區域,但電場、磁場交替出現。2.帶電粒子在復合場中的運動形式(1)靜止或勻速直線運動。當帶電粒子在復合場中所受合外力為零時,將處于靜止?fàn)顟B(tài)或勻速直線運動狀態。

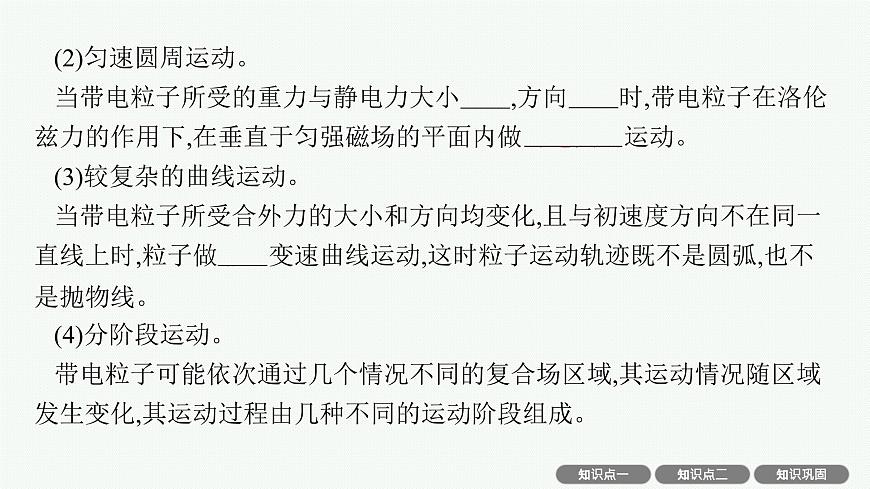

(2)勻速圓周運動。當帶電粒子所受的重力與靜電力大小相等,方向相反時,帶電粒子在洛倫茲力的作用下,在垂直于勻強磁場的平面內做勻速圓周運動。(3)較復雜的曲線運動。當帶電粒子所受合外力的大小和方向均變化,且與初速度方向不在同一直線上時,粒子做非勻變速曲線運動,這時粒子運動軌跡既不是圓弧,也不是拋物線。(4)分階段運動。帶電粒子可能依次通過幾個情況不同的復合場區域,其運動情況隨區域發生變化,其運動過程由幾種不同的運動階段組成。

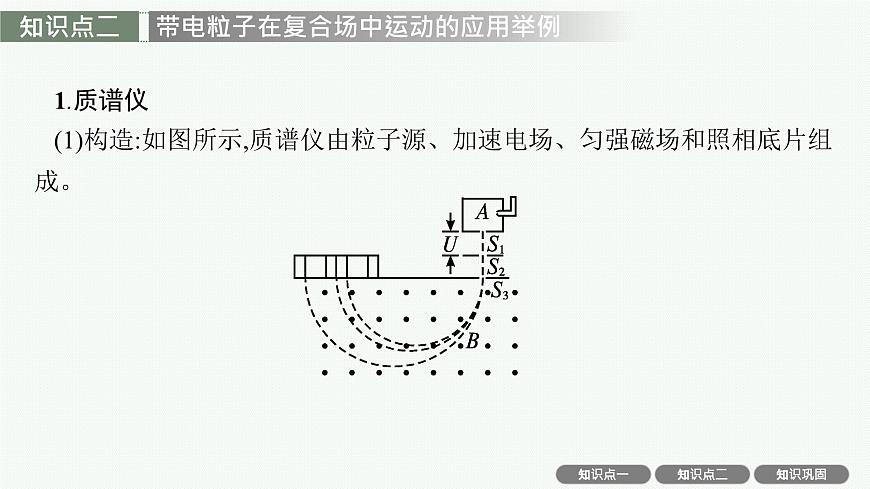

1.質譜儀(1)構造:如圖所示,質譜儀由粒子源、加速電場、勻強磁場和照相底片組成。
2.回旋加速器(1)構造:如圖所示,D1、D2是半圓形金屬盒,D形盒的縫隙處接交流電源,D形盒處于勻強磁場中。
6.霍爾效應在勻強磁場中放置一個矩形截面的載流導體,當磁場方向與電流方向垂直時,導體在與磁場、電流方向都垂直的方向上出現了電勢差,這種現象稱為霍爾效應,其原理如圖所示。
7.電視顯像管電視顯像管是應用電子束磁偏轉的原理來工作的,使電子束偏轉的磁場是由兩對偏轉線圈產生的。顯像管工作時,由陰極發射電子束,利用磁場來使電子束偏轉,實現電視技術中的掃描,使整個熒光屏都在發光。
追本溯源速度選擇器、磁流體發電機、霍爾效應和電磁流量計有什么共性的地方?提示 速度選擇器、磁流體發電機的兩極產生穩定電勢差時,霍爾效應中霍爾電勢差達到穩定時,電磁流量計電勢差達到穩定時,其本質都是粒子勻速通過相互垂直的勻強電場和勻強磁場,靜電力與洛倫茲力平衡。
1.(多選)一個帶電粒子以初速度v0垂直于電場方向向右射入勻強電場區域,穿出電場后接著又進入勻強磁場區域。設電場和磁場區域有明確的分界線,且分界線與電場強度方向平行,如圖中的虛線所示。下圖所示的幾種情況可能出現的是(　　)
解析:A、C選項中粒子在電場中向下偏轉,所以粒子帶正電,進入磁場后, A圖中粒子應逆時針旋轉,C圖中粒子應順時針旋轉,故A正確,C錯誤。同理可以判斷B錯誤,D正確。
2.處于一勻強磁場中的一段載流導體,若導體內的自由移動的電荷沿x軸正方向運動,會受到洛倫茲力作用,在導體內就會形成一電場EH,這種現象就是霍爾效應。下圖中對電場EH的方向描述正確的是(　　)
解析:正電荷沿x軸正方向運動,由左手定則可知,受到的洛倫茲力方向豎直向上,正電荷向上偏,所以形成的電場方向豎直向下,故A、B錯誤。負電荷沿x軸正方向運動,由左手定則可知,受到的洛倫茲力方向豎直向下,負電荷向下偏,所以形成的電場方向豎直向下,故C錯誤,D正確。
3.霍爾元件廣泛應用于測量和自動控制等領域,霍爾元件一般用半導體材料制成,有的半導體中的載流子(自由電荷)是自由電子,有的半導體中的載流子是空穴(相當于正電荷)。下圖為用半導體材料制成的霍爾元件的工作原理示意圖,厚度為h,寬度為d,當磁場方向與電流方向垂直時,在導體上下表面會產生電勢差,下列說法正確的是(　　)
A.若元件的載流子是自由電子,上表面的電勢低于下表面的電勢B.若元件的載流子是空穴,上表面的電勢低于下表面的電勢C.保持電流I不變,僅增大h時,上下表面的電勢差增大D.保持電流I不變,僅增大d時,上下表面的電勢差增大
整合構建1.是否考慮粒子重力的三種情況(1)對于微觀粒子,如電子、質子、離子等,因為其重力一般情況下與靜電力或磁場力相比太小,故可以忽略;而對于一些宏觀物體,如帶電小球、液滴、金屬塊等一般應當考慮其重力。(2)在題目中有明確說明是否要考慮重力的,這種情況比較正規,也比較簡單。(3)不能直接判斷是否要考慮重力的,在進行受力分析與運動分析時,要由分析結果確定是否要考慮重力。
2.“電偏轉”和“磁偏轉”的比較
3.常見運動情況分類(1)先電場后磁場。①先在電場中做加速直線運動,然后進入磁場做圓周運動。(如圖甲、乙所示)在電場中利用動能定理或運動學公式求粒子剛進入磁場時的速度。
②先在電場中做類平拋運動,然后進入磁場做圓周運動。(如圖丙、丁所示)在電場中利用平拋運動知識求粒子進入磁場時的速度。
(2)先磁場后電場。對于粒子從磁場進入電場的運動,常見的有兩種情況:①進入電場時粒子速度方向與電場方向相同或相反;②進入電場時粒子速度方向與電場方向垂直。(如圖戊、己所示)
思維點撥(1)帶電粒子在第Ⅰ象限內做____________運動,在第Ⅱ象限內做____________運動。?(2)粒子恰不能進入第Ⅲ象限的條件是運動軌跡與x軸____________。?
方法歸納帶電粒子在組合場中運動的分析思路及技巧1.基本思路:?2.解題關鍵:抓住聯系兩個場的紐帶——速度。
考向2 組合場中多粒子運動問題
特別提醒明確以下四個問題:一是由幾種粒子組成,它們的電荷量和質量有什么關系;二是粒子怎么進,即從邊界進入時速度的大小和方向,以及進入時的位置;三是軌跡向哪個方向偏轉,方法是根據左手定則,由速度方向和磁場方向確定出洛倫茲力的方向,然后在速度方向和力的方向之間結合速度方向與軌跡相切的特點畫出運動軌跡;四是從哪個邊界出磁場,與哪個邊界相切。
訓練突破1.(2023·山東卷)如圖所示,在0≤x≤2d、0≤y≤2d的區域OPNQ中,存在沿y軸正方向、電場強度大小為E的勻強電場,電場的周圍分布著垂直于紙面向外的恒定勻強磁場。一個質量為m、電荷量為q的帶正電粒子從OP的中點A進入電場(不計粒子重力)。
(1)若粒子初速度為零,粒子從上邊界垂直于QN第二次離開電場后,垂直于NP再次進入電場,求磁場的磁感應強度B的大小。(2)若改變電場強度大小,粒子以一定的初速度從A點沿y軸正方向第一次進入電場,離開電場后從P點第二次進入電場,在電場的作用下從Q點離開。①求改變后電場強度E'的大小和粒子的初速度v0。②通過計算判斷粒子能否從P點第三次進入電場。
整合構建1.帶電粒子在疊加場中無約束情況下的運動情況分類(1)磁場力、重力并存。①若重力和洛倫茲力平衡,則帶電體做勻速直線運動。②若重力和洛倫茲力不平衡,則帶電體將做復雜的曲線運動,因洛倫茲力不做功,故機械能守恒,由此可求解問題。(2)靜電力、磁場力并存(不計重力的微觀粒子)。①若靜電力和洛倫茲力平衡,則帶電體做勻速直線運動。②若靜電力和洛倫茲力不平衡,則帶電體將做復雜的曲線運動,因洛倫茲力不做功,可用動能定理求解問題。
(3)靜電力、磁場力、重力并存。①若三力平衡,一定做勻速直線運動。②若重力與靜電力平衡,一定做勻速圓周運動。③若合力不為零且與速度方向不垂直,將做復雜的曲線運動,因洛倫茲力不做功,可用能量守恒或動能定理求解問題。
2.帶電粒子在疊加場中有約束情況下的運動帶電體在復合場中受輕桿、輕繩、圓環、軌道等約束的情況下,除受場力外,還受彈力、摩擦力作用,常見的運動形式有直線運動和圓周運動,此時解題要通過受力分析明確變力、恒力做功情況,并注意洛倫茲力不做功的特點,運用動能定理、能量守恒定律結合牛頓運動定律求出結果。
考向1 帶電粒子在無約束疊加場中的運動【典例3】 如圖所示,兩塊水平放置、相距為d的長金屬板接在電壓可調的電源上。兩板之間的右側區域存在方向垂直紙面向里的勻強磁場。將噴墨打印機的噴口靠近上板下表面,從噴口連續不斷噴出質量均為m、水平速度均為v0、帶相等電荷量的墨滴。調節電源電壓至U,墨滴在電場區域恰能沿水平向右做勻速直線運動;進入電場、磁場共存區域后,最終垂直打在下板的M點。(1)判斷墨滴所帶電荷的種類,并求其電荷量。(2)求磁感應強度B的值。(3)現保持噴口方向不變,使其豎直下移到兩板中間的位置。為了使墨滴仍能到達下板M點,應將磁感應強度調至B',則B'的大小為多少?
思維點撥(1)墨滴在電場區域受到____________力和____________力。二力____________時,墨滴做勻速直線運動。?(2)進入磁場區域后,墨滴受到的合力等于__________,因此做__________運動。?(3)墨滴垂直打到M點時,圓周半徑為____________。?
(3)根據題設,墨滴運動軌跡如圖所示,設圓周運動半徑為R‘
方法歸納粒子在疊加場中運動分析思路?????
考向2 帶電粒子在有約束疊加場中的運動【典例4】 如圖所示,絕緣粗糙的豎直平面MN左側同時存在相互垂直的勻強電場和勻強磁場,電場方向水平向右,電場強度大小為E,磁場方向垂直紙面向外,磁感應強度大小為B。一質量為m、電荷量為q的帶正電的小滑塊從A點由靜止開始沿MN下滑,到達C點時離開MN做曲線運動。A、C兩點間距離為h,重力加速度為g。
(1)求小滑塊運動到C點時的速度大小vC。(2)求小滑塊從A點運動到C點過程中克服摩擦力做的功Wf。(3)若D點為小滑塊在靜電力、洛倫茲力及重力作用下運動過程中速度最大的位置,當小滑塊運動到D點時撤去磁場,此后小滑塊繼續運動到水平地面上的P點。已知小滑塊在D點時的速度大小為vD,從D點運動到P點的時間為t,求小滑塊運動到P點時速度的大小vP。
(3)如圖所示,小滑塊速度最大時,速度方向與靜電力、重力的合力方向垂直。撤去磁場后小滑塊將做類平拋運動,等效加速度為g'
訓練突破2.(2022·山東卷)中國“人造太陽”在核聚變實驗方面取得新突破,該裝置中電磁場約束和加速高能離子,其部分電磁場簡化模型如圖所示。在三維坐標系Oxyz中,0
