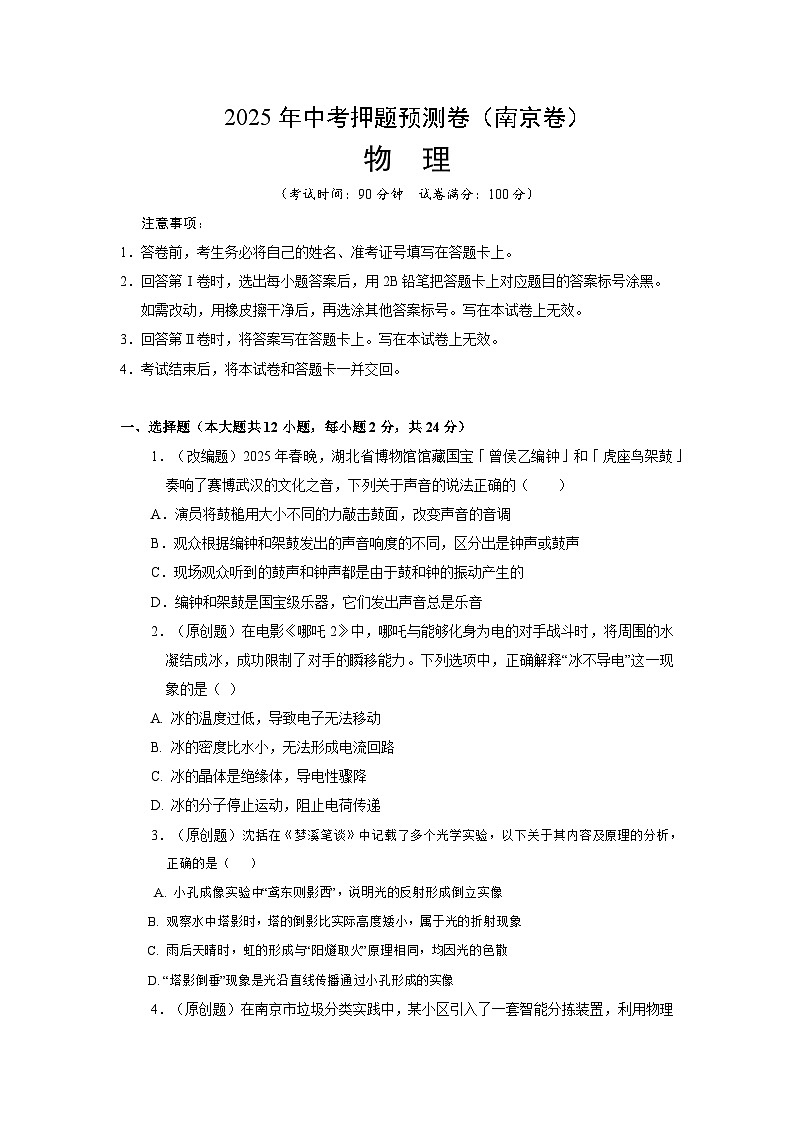

物理（南京卷）-2025年中考物理押題預測卷（考試卷+答題卷+全解全析+答案）

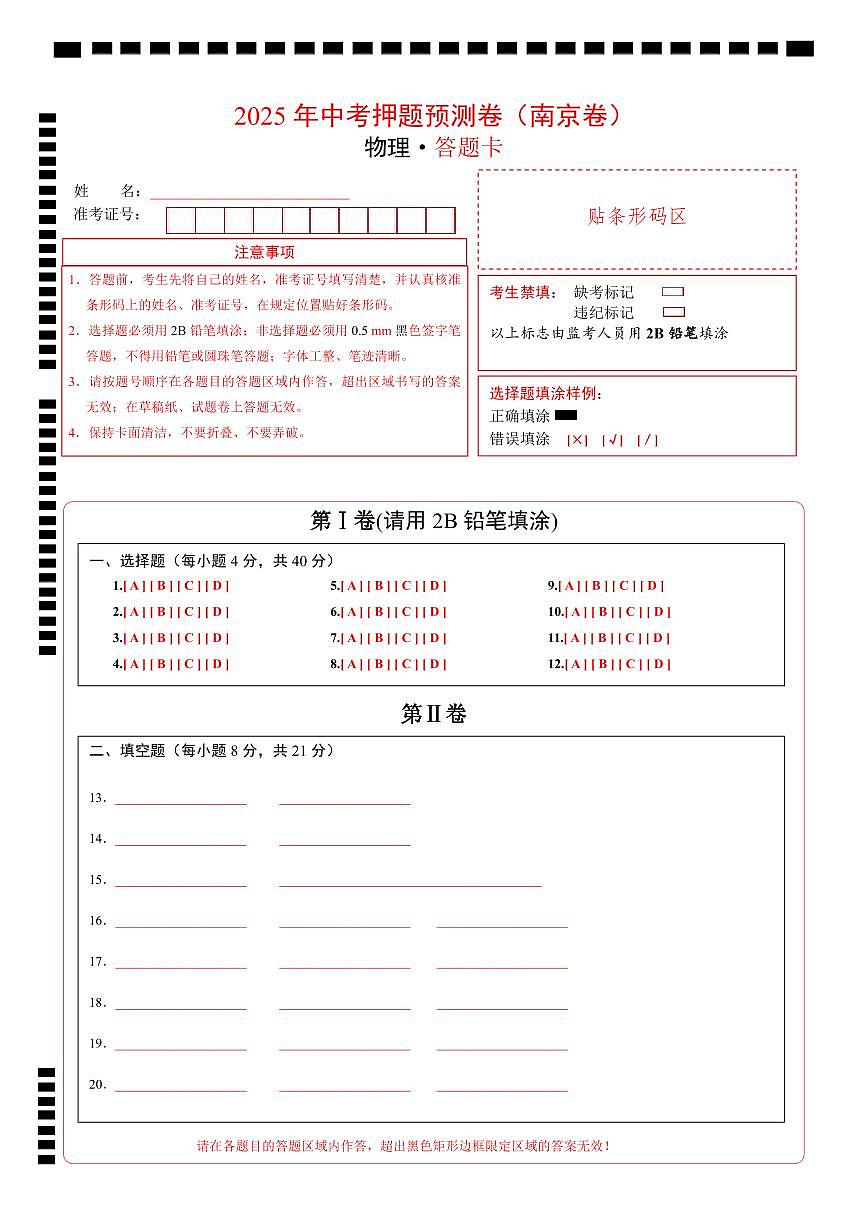

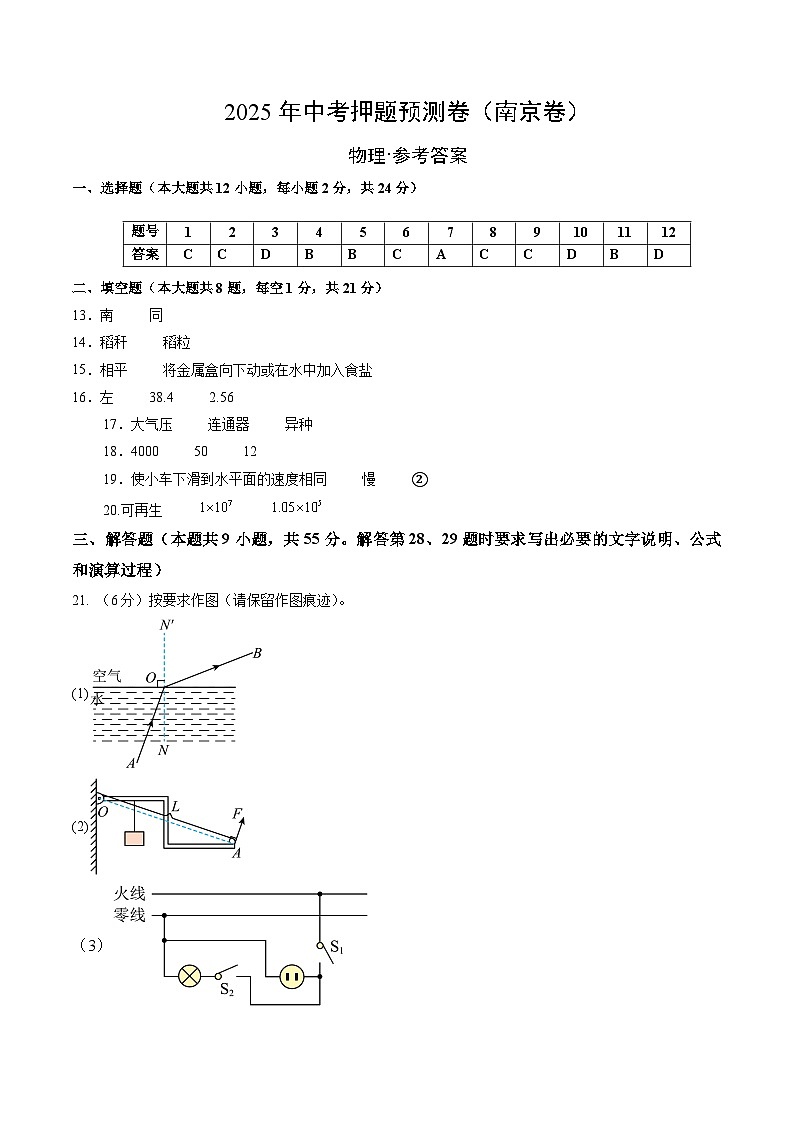

這是一份物理（南京卷）-2025年中考物理押題預測卷（考試卷+答題卷+全解全析+答案），文件包含物理南京卷全解全析版docx、物理南京卷參考答案及評分標準docx、物理南京卷考試版A3docx、物理南京卷考試版docx、物理南京卷答題卡pdf等5份試卷配套教學資源，其中試卷共51頁， 歡迎下載使用。

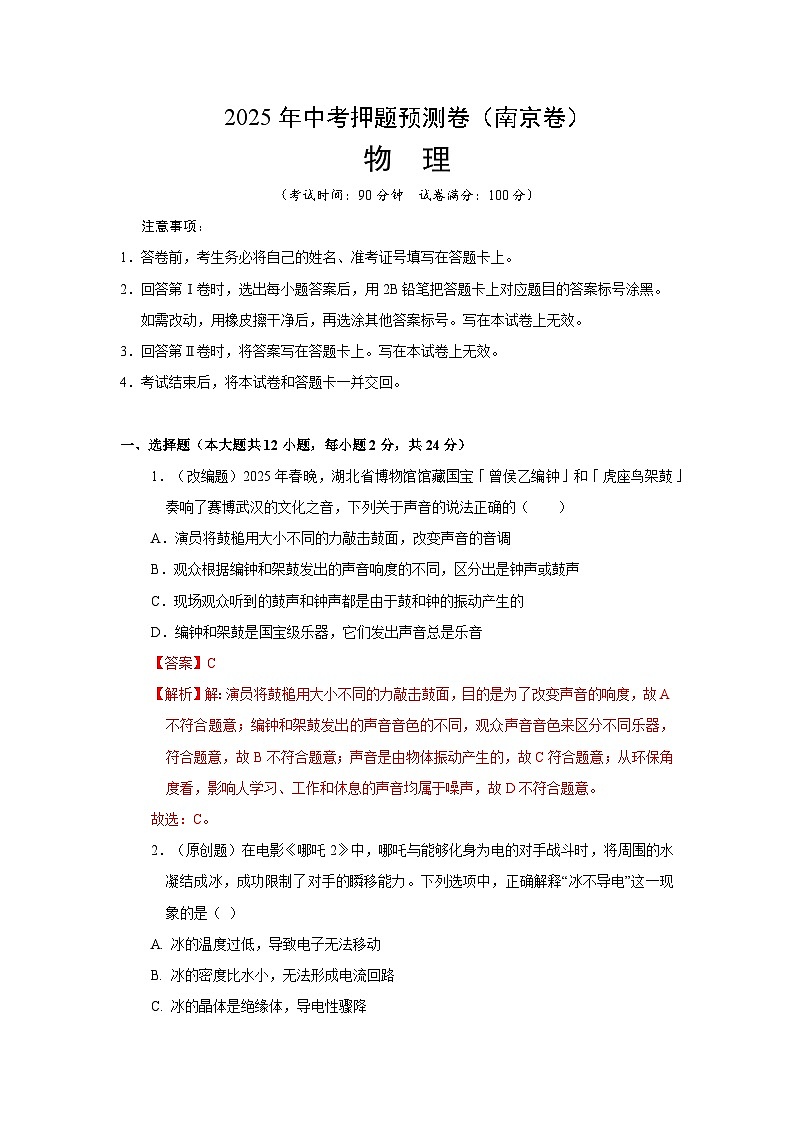

注意事項：
1．答卷前，考生務必將自己的姓名、準考證號填寫在答題卡上。
2．回答第Ⅰ卷時，選出每小題答案后，用2B鉛筆把答題卡上對應題目的答案標號涂黑。如需改動，用橡皮擦干凈后，再選涂其他答案標號。寫在本試卷上無效。
3．回答第Ⅱ卷時，將答案寫在答題卡上。寫在本試卷上無效。
4．考試結束后，將本試卷和答題卡一并交回。
一、選擇題（本大題共12小題，每小題2分，共24分）
1．（改編題）2025年春晚，湖北省博物館館藏國寶「曾侯乙編鐘」和「虎座鳥架鼓」奏響了賽博武漢的文化之音，下列關于聲音的說法正確的（ ）
A．演員將鼓槌用大小不同的力敲擊鼓面，改變聲音的音調
B．觀眾根據編鐘和架鼓發出的聲音響度的不同，區分出是鐘聲或鼓聲
C．現場觀眾聽到的鼓聲和鐘聲都是由于鼓和鐘的振動產生的
D．編鐘和架鼓是國寶級樂器，它們發出聲音總是樂音

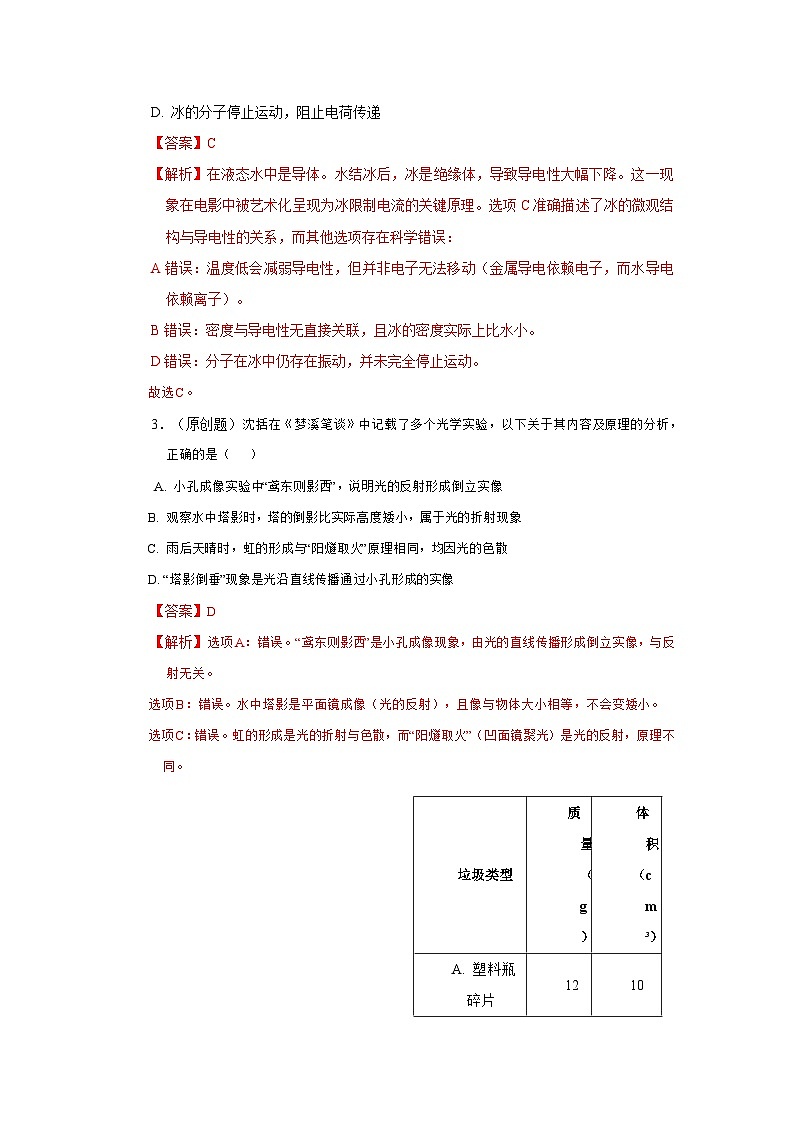

2．（原創題）在電影《哪吒2》中，哪吒與能夠化身為電的對手戰斗時，將周圍的水凝結成冰，成功限制了對手的瞬移能力。下列選項中，正確解釋“冰不導電”這一現象的是（ ）
A. 冰的溫度過低，導致電子無法移動
B. 冰的密度比水小，無法形成電流回路
C. 冰的晶體是絕緣體，導電性驟降
D. 冰的分子停止運動，阻止電荷傳遞
3．（原創題）沈括在《夢溪筆談》中記載了多個光學實驗，以下關于其內容及原理的分析，正確的是（ ）
A. 小孔成像實驗中“鳶東則影西”，說明光的反射形成倒立實像
B. 觀察水中塔影時，塔的倒影比實際高度矮小，屬于光的折射現象
C. 雨后天晴時，虹的形成與“陽燧取火”原理相同，均因光的色散
D. “塔影倒垂”現象是光沿直線傳播通過小孔形成的實像

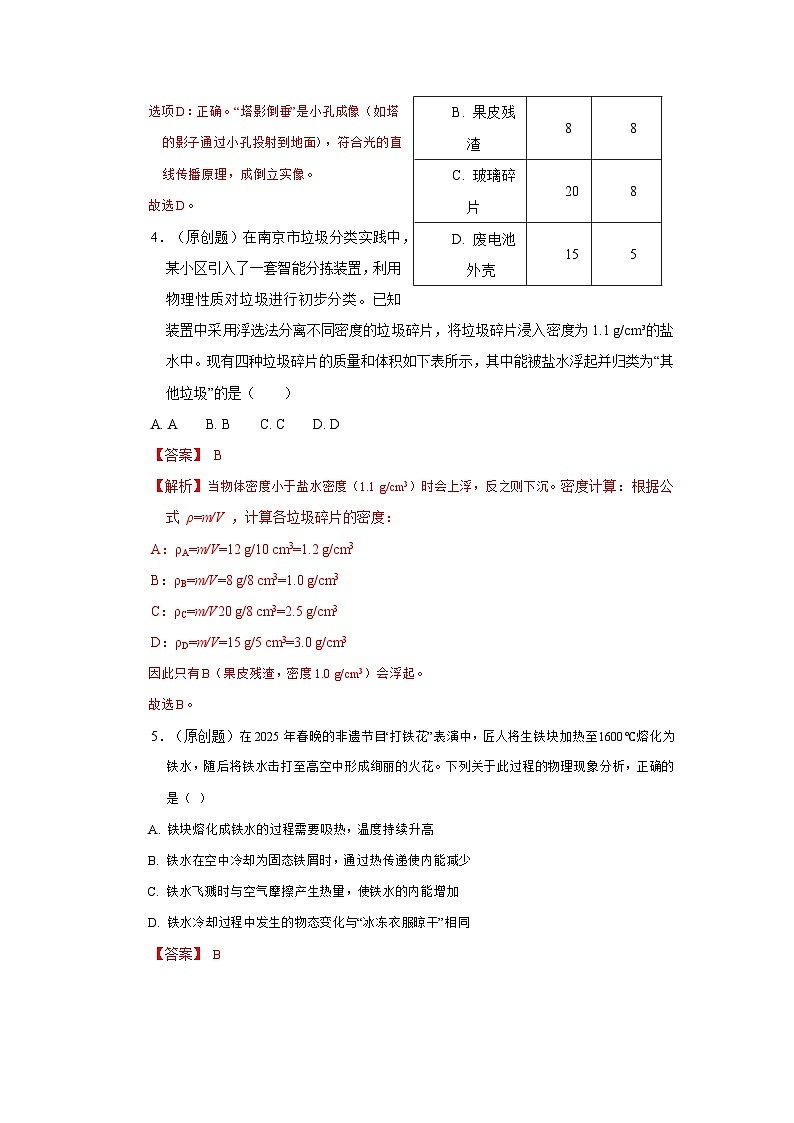

4．（原創題）在南京市垃圾分類實踐中，某小區引入了一套智能分揀裝置，利用物理性質對垃圾進行初步分類。已知裝置中采用浮選法分離不同密度的垃圾碎片，將垃圾碎片浸入密度為1.1 g/cm3的鹽水中。現有四種垃圾碎片的質量和體積如下表所示，其中能被鹽水浮起并歸類為“其他垃圾”的是（ ）
A. A B. B C. C D. D
5．（原創題）在2025年春晚的非遺節目“打鐵花”表演中，匠人將生鐵塊加熱至1600℃熔化為鐵水，隨后將鐵水擊打至高空中形成絢麗的火花。下列關于此過程的物理現象分析，正確的是（ ）
A. 鐵塊熔化成鐵水的過程需要吸熱，溫度持續升高
B. 鐵水在空中冷卻為固態鐵屑時，通過熱傳遞使內能減少
C. 鐵水飛濺時與空氣摩擦產生熱量，使鐵水的內能增加
D. 鐵水冷卻過程中發生的物態變化與“冰凍衣服晾干”相同
6．（原創題）神舟二十號載人飛船在與空間站對接過程中，繞地球運行了5圈，耗時約7.5小時。已知地球半徑約為6400 km，飛船運行軌道近似為圓形且距地面高度400 km，則飛船的平均運行速度最接近（ ）
A. 1.5×10? km/h B. 2.0×10? km/h C. 2.8×10? km/h D. 3.5×10? km/h
7.（原創題）在第九屆亞冬會智慧場館中，某場館的智能燈光系統采用并聯電路設計，通過物聯網技術實現亮度調節。下列關于該設計的說法正確的是（ ）
A. 若某盞LED燈損壞，其他燈具仍能正常工作
B. 所有燈具的總電阻隨接入燈具數量的增加而增大
C. 燈光系統的總功率總等于各盞燈額定功率之和
D. 控制不同區域的開關應安裝在零線上

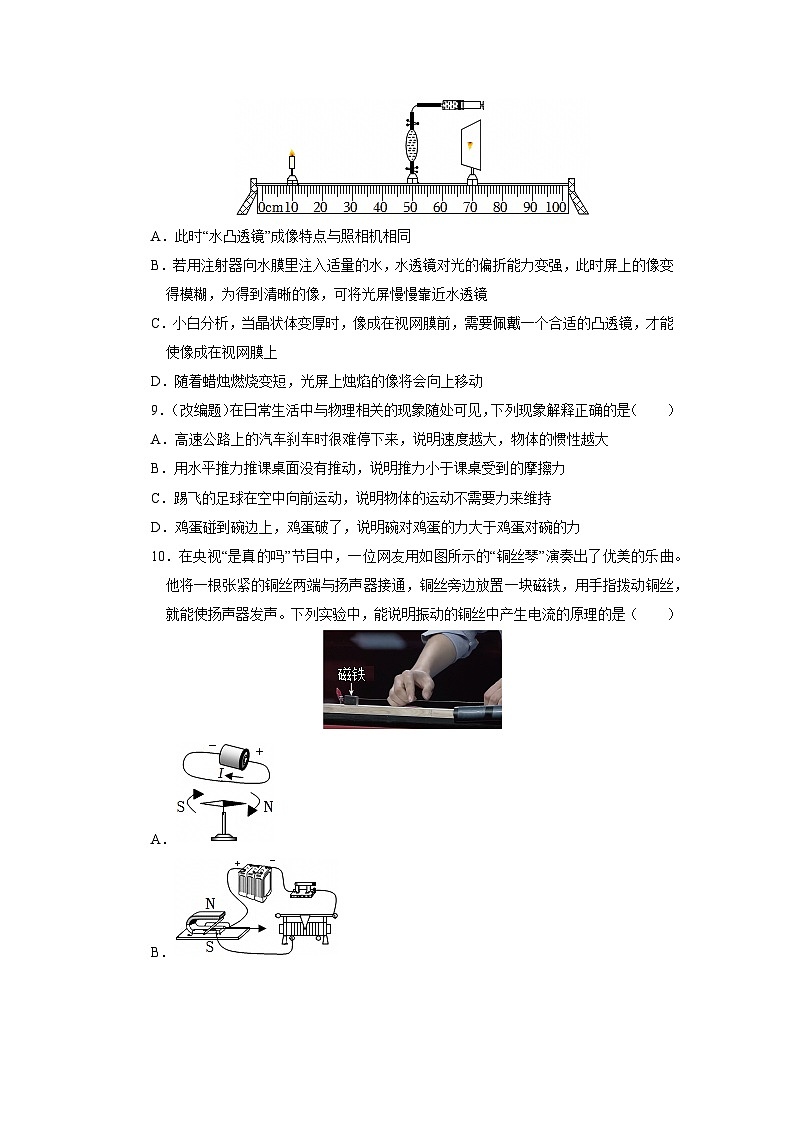

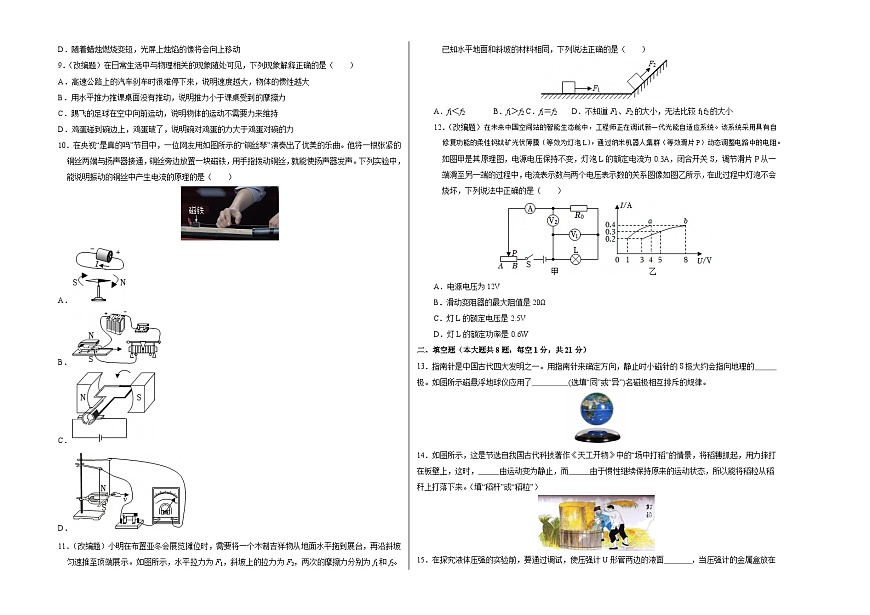

8．眼睛是人類心靈的窗戶，眼球好像一架照相機，晶狀體和角膜的共同作用相當于凸透鏡。如圖所示，小白同學利用注射器和水膜模擬眼睛看物體的情景。下列描述錯誤的是（ ）
A．此時“水凸透鏡”成像特點與照相機相同
B．若用注射器向水膜里注入適量的水，水透鏡對光的偏折能力變強，此時屏上的像變得模糊，為得到清晰的像，可將光屏慢慢靠近水透鏡
C．小白分析，當晶狀體變厚時，像成在視網膜前，需要佩戴一個合適的凸透鏡，才能使像成在視網膜上
D．隨著蠟燭燃燒變短，光屏上燭焰的像將會向上移動
9．（改編題）在日常生活中與物理相關的現象隨處可見，下列現象解釋正確的是（ ）
A．高速公路上的汽車剎車時很難停下來，說明速度越大，物體的慣性越大
B．用水平推力推課桌面沒有推動，說明推力小于課桌受到的摩擦力
C．踢飛的足球在空中向前運動，說明物體的運動不需要力來維持
D．雞蛋碰到碗邊上，雞蛋破了，說明碗對雞蛋的力大于雞蛋對碗的力
10．在央視“是真的嗎”節目中，一位網友用如圖所示的“銅絲琴”演奏出了優美的樂曲。他將一根張緊的銅絲兩端與揚聲器接通，銅絲旁邊放置一塊磁鐵，用手指撥動銅絲，就能使揚聲器發聲。下列實驗中，能說明振動的銅絲中產生電流的原理的是（ ）
A．
B．
C．
D．
11．（改編題）小明在布置亞冬會展覽攤位時，需要將一個木制吉祥物從地面水平拖到展臺，再沿斜坡勻速推至頂端展示。如圖所示，水平拉力為F1，斜坡上的拉力為F2，兩次的摩擦力分別為f1和f2。已知水平地面和斜坡的材料相同，下列說法正確的是（ ）
A．f1＜f2 B．f1＞f2 C．f1＝f2 D．不知道F1、F2的大小，無法比較f1f2的大小
12．（改編題）在未來中國空間站的智能生態艙中，工程師正在調試新一代光能自適應系統。該系統采用具有自修復功能的柔性鈣鈦礦光伏薄膜（等效為燈泡L），通過納米機器人集群（等效滑片P）動態調整電路中的電阻。如圖甲是其原理圖，電源電壓保持不變，燈泡L的額定電流為0.3A，閉合開關S，調節滑片P從一端滑至另一端的過程中，電流表示數與兩個電壓表示數的關系圖像如圖乙所示，在此過程中燈泡不會燒壞，下列說法中正確的是（ ）
A．電源電壓為12V
B．滑動變阻器的最大阻值是20Ω
C．燈L的額定電壓是2.5V
D．燈L的額定功率是0.6W
二、填空題（本大題共8題，每空1分，共21分）
13．指南針是中國古代四大發明之一。用指南針來確定方向，靜止時小磁針的S極大約會指向地理的 極。如圖所示磁懸浮地球儀應用了 (選填“同”或“異”)名磁極相互排斥的規律。

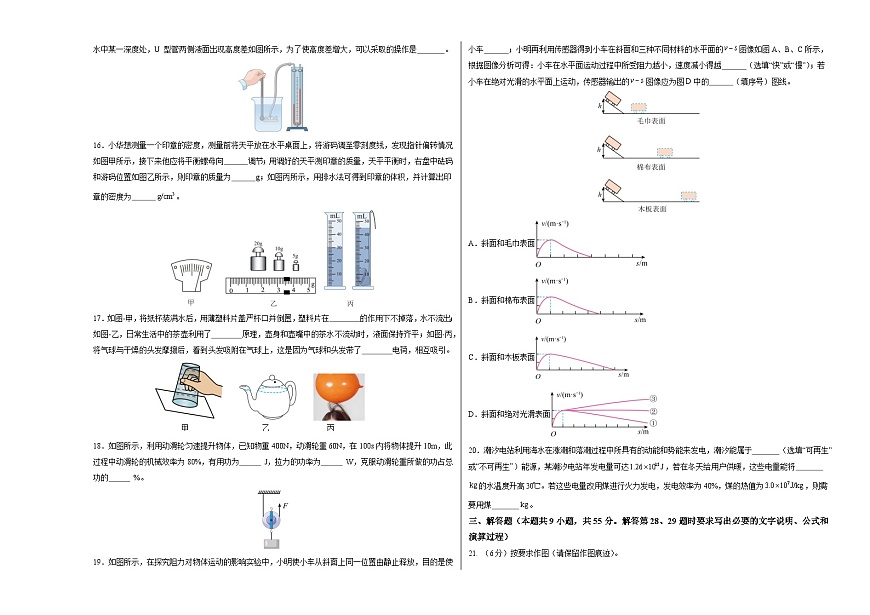

14．如圖所示，這是節選自我國古代科技著作《天工開物》中的“場中打稻”的情景，將稻穗抓起，用力摔打在板壁上，這時， 由運動變?yōu)殪o止，而 由于慣性繼續保持原來的運動狀態，所以能將稻粒從稻稈上打落下來。（填“稻桿”或“稻?！保?br>15．在探究液體壓強的實驗前，要通過調試，使壓強計U形管兩邊的液面 ，當壓強計的金屬盒放在水中某一深度處，U 型管兩側液面出現高度差如圖所示，為了使高度差增大，可以采取的操作是 。
16．小華想測量一個印章的密度，測量前將天平放在水平桌面上，將游碼調至零刻度線，發現指針偏轉情況如圖甲所示，接下來他應將平衡螺母向 調節；用調好的天平測印章的質量，天平平衡時，右盤中砝碼和游碼位置如圖乙所示，則印章的質量為 g；如圖丙所示，用排水法可得到印章的體積，并計算出印章的密度為 。
17．如圖-甲，將紙杯裝滿水后，用薄塑料片蓋嚴杯口并倒置，塑料片在 的作用下不掉落，水不流出；如圖-乙，日常生活中的茶壺利用了 原理，壺身和壺嘴中的茶水不流動時，液面保持齊平；如圖-丙，將氣球與干燥的頭發摩擦后，看到頭發吸附在氣球上，這是因?yàn)闅馇蚝皖^發帶了 電荷，相互吸引。
甲 乙 丙
18．如圖所示，利用動滑輪勻速提升物體，已知物重400N，動滑輪重60N，在100s內將物體提升10m，此過程中動滑輪的機械效率為80%，有用功為 J，拉力的功率為 W，克服動滑輪重所做的功占總功的 %。
19．如圖所示，在探究阻力對物體運動的影響實驗中，小明使小車從斜面上同一位置由靜止釋放，目的是使小車 ；小明再利用傳感器得到小車在斜面和三種不同材料的水平面的圖像如圖A、B、C所示，根據圖像分析可得：小車在水平面運動過程中所受阻力越小，速度減小得越 （選填“快”或“慢”）；若小車在絕對光滑的水平面上運動，傳感器輸出的圖像應為圖D中的 （填序號）圖線。
A．斜面和毛巾表面
B．斜面和棉布表面
C．斜面和木板表面
D．斜面和絕對光滑表面
20．潮汐電站利用海水在漲潮和落潮過程中所具有的動能和勢能來發電，潮汐能屬于 （選填“可再生”或“不可再生”）能源，某潮汐電站年發電量可達，若在冬天給用戶供暖，這些電量能將 的水溫度升高。若這些電量改用煤進行火力發電，發電效率為40%，煤的熱值為，則需要用煤 。
三、解答題（本題共9小題，共55分。解答第28、29題時要求寫出必要的文字說明、公式和演算過程）
21. （6分）按要求作圖（請保留作圖痕跡）。
(1)如圖所示，一束光從水里斜射入空氣中，已知折射光線OB，請畫出它的入射光線AO的大致方向；
(2)如圖所示，畫出使輕質杠桿保持平衡的最小力 F對應的力臂L。
（3）現在許多賓館都利用房卡取電，它相當于一個開關，只有房卡插入卡槽里，房間內的電燈和插座才能工作。如圖所示為房間內已經連好的部分電路圖，S1是房卡開關，S2是控制電燈的開關，為使電燈和插座都正常工作，請將電路圖補充完整。
22．（6分）利用如圖所示的裝置探究平面鏡成像特點。
(1)實驗時將茶色玻璃板 放置在鋪有方格紙的水平桌面上。
(2)在玻璃板前放置棋子A，將完全相同的棋子B 放在玻璃板后并移動，人眼一直在棋子 （A/B）這一側觀察，直至B與A 的像完全重合，由此可得結論： 。
(3)移去棋子B，將一張白卡片豎直放置在棋子B 所在的位置，并通過觀察現象得出結論：平面鏡所成的像是虛像。支持該結論的實驗現象是 。
(4)當把棋子A靠近玻璃板時，棋子A 在玻璃板中所成像的大小將 （變大/不變/變?。?。
(5)實驗過程中，小華仔細觀察，發現棋子A 的像有重影，產生這一現象的可能原因是
23．（5分）2024年5月21日，聯合國糧農組織舉行了第五個“國際茶日”慶祝活動，中國展臺的工作人員展示了煮茶茶藝。小明想知道煮茶時茶葉對水的沸點有沒有影響，于是他使用燒杯、溫度計、酒精燈等器材進行了探究，并每隔2min記錄一次溫度計的示數。
(1)將少量茶葉放入盛水的燒杯中后，小明按照自下而上的順序組裝圖甲所示實驗裝置，一是為了使用酒精燈的 加熱，二是為了讓溫度計的玻璃泡 。
(2)水沸騰時，溫度計的示數如圖乙所示，則水的沸點為 ℃；
(3)根據實驗數據，小明描繪了如圖丙所示的水的溫度隨加熱時間變化的圖像。分析圖像，請給小明提一條優化該實驗的建議： 。
(4)分析實驗數據，小明并不能得出茶葉對水的沸點有沒有影響。為了得出結論，他下面還要進行的操作是 。
24．（5分）劉明同學新買了兩雙款式相同、鞋底紋樣一致的運動鞋，一雙是橡膠底，一雙是牛筋底。他想測試一下橡膠底和牛筋底的運動鞋哪雙摩擦力更大，于是利用物理器材做了如下實驗。
（1）如圖甲所示，他首先用彈簧測力計水平拉動橡膠底運動鞋在水平桌面上做 運動，使摩擦力與拉力大小相等。此時摩擦力的大小為 N；
（2）劉明發現牛筋底的運動鞋較輕些，于是便向鞋中添加了適量的沙子，目的是使這兩種鞋對水平桌面的 相同；
（3）若兩次實驗中彈簧測力計示數不同，則說明摩擦力大小跟 因素有關（選填“材料”、“粗糙程度”或“壓力大小”）；
（4）在拉動過程中劉明發現，拉動鞋的速度實際很難控制，于是他將鞋放在水平放置的木板上，將彈簧測力計固定，改為拉動木板，如圖乙所示，當他水平向左拉動木板時，鞋所受到的摩擦力的方向?yàn)? 。
25．（6分）小明用實驗室的一塊柱形合金材料探究“浮力大小與哪些因素有關”。他將該合金塊標注成四等份，逐漸浸入裝滿某液體的溢水杯中，進行了如圖所示的探究實驗。
（1）合金塊只有一份浸入液體中時，彈簧測力計示數如圖乙所示，則合金塊所受的浮力F浮= N；
（2）根據圖甲、乙、丙、丁，可以得出的結論是 ；
（3）對比圖丁和圖戊可以得出結論：浮力大小與物體浸沒在液體中的深度 ；
（4）實驗部分?jǐn)?shù)據如表所示，則圖丙中測得小桶和溢出液體的總重為 N。將實驗數據補充完整后，通過分析可得出結論：浸在液體中的物體受到的浮力大小等于排開的液體受到的重力。
【拓展】小紅利用一個杯子、水和電子秤測出了此柱形合金材料的密度，實驗步驟如下：
（1）將裝滿水的杯子放在電子秤上，此時電子秤示數為m1如圖甲所示；
（2）將柱形合金塊放在電子秤上，此時電子秤示數為m2如圖乙所示；
（3）將杯子和合金塊平穩取下，并將合金塊放入杯子中（合金塊恰好浸入水中3份），擦干杯子外的水，再次將杯子放在電子秤上，此時電子秤示數為m3，如圖丙所示。
請寫出柱形合金材料密度的表達式：ρ合金= （用m1、m2、m3和ρ水表示）；實驗過程中若圖丙中杯子外壁有溢出水未擦干，則會使柱形合金材料密度測量值 （選填“偏大”“不變”或“偏小”）。
26．（7分）小明發現用打氣筒給籃球打氣時，外壁有些發熱，這是什么原因?qū)е碌哪?？?shí)驗小組聯系所學物理知識，提出了以下兩個猜想：
猜想1：可能是活塞與簡壁摩擦；
猜想2：可能是活塞不斷壓縮氣體做功；
他們選用打氣筒、測溫槍、計時器、氣壓不足的籃球等設計了實驗進行探究，實驗時分別在打氣筒的上部和下部標注兩個測溫點，如圖所示：
（1）打氣筒內壁熱量是通過 的方式傳遞到外壁；
（2）活塞在打氣筒內向下運動時的能量轉化情況，與四沖程內燃機的 沖程相同，打氣過程中，活塞每次往復運動對氣體做功大小 （選填“相同”或“不同”）；
（3）實驗方案：用打氣筒向氣壓不足的籃球內打氣，10s內活塞在筒內往復運動20次，立即測出此時兩個測溫點的溫度。待氣筒外壁溫度降至室溫（25℃）后，放出籃球中的部分氣體，使其內部氣壓與打氣前相同，重復上述操作，實驗數據記錄如下表：
①根據上、下部存在溫度差，可知猜想 一定是正確的；
②他們認為另一猜想也會使外壁發熱，理由是活塞在向下運動時， ；
③進一步驗證①中的猜想：他們將打氣筒與籃球 （選填“連接”或“不連接”），讓活塞在相同的時間內往復運動相同的次數，測出打氣筒外壁的溫度；當觀察到 的現象，就說明①中結論是正確的。
27．（6分）為測量小燈泡正常發光時的電阻，器材有：電源（電壓恒定但未知）、標有“2.5V”字樣的小燈泡L、規格分別為“5Ω 1A”和“20Ω 1A”的滑動變阻器R各一個、電流表和電壓表各一個、開關、導線若干。
(1)如圖甲所示，連接電路時，開關應 ，選擇其中一個滑動變阻器接入電路，滑片應移至圖示最 端。正確連接電路，閉合開關S后電壓表示數為3V，發現此時無法進行測量，原因是 ；
(2)換用另一個滑動變阻器，設計如圖乙所示電路。閉合開關S，移動滑片多次記錄電流表和電壓表的數據，并畫出I-U圖像（如圖丙）。由圖可知：①所選滑動變阻器的規格應是 ；②當電壓表示數為 V時小燈泡正常發光，正常發光時的電阻為 （保留一位小數）。
28．（6分）科技田園的維護主要依靠無人機，圖中無人機正在給科技田園噴灑農藥。已知該無人機空機質量為5kg，停放時與地面的總接觸面積為，裝滿農藥后的總質量為，農藥的密度為0.9×103kg/m3，g取10N/kg。求：
（1）該無人機空機狀態停放時對水平地面的壓強；
（2）該無人機可裝農藥的最大體積。
29．（8分）在跨學科實踐活動中某小組設計了一款恒溫?zé)崴?，熱水器的工作電壓?20V、加熱功率為880W、保溫功率為88W，熱水器達到設定溫度后能自動切換模式。方案一如圖甲所示，圖中開關S1、S2都閉合時，熱水器處于加熱模式。有同學認為方案一不能實現自動切換功能，于是設計了圖乙所示的方案二，新方案中使用電磁繼電器與熱敏電阻。為確保安全，當熱水器內溫度達到設定溫度54℃時，電流達到0.2A，電磁鐵會吸下銜鐵，工作電路自動切換到保溫模式；當溫度降低到40℃時，電流低至0.13A，銜鐵被釋放。其中熱敏電阻R的阻值與溫度t的關系如圖丙所示。
(1)方案一中，選用的發熱電阻R2的阻值應為多少Ω？
(2)方案二中，工作電路中的發熱電阻R1應設計在 處（選填“a”或“b”），閉合S0后，電磁鐵的上端為 極。
(3)方案二中，選用的定值電阻R0阻值應為多少Ω？（電磁鐵線圈阻值不計）垃圾類型
質量
體積
（cm3）
A. 塑料瓶碎片
12
10
B. 果皮殘?jiān)?br>8
8
C. 玻璃碎片
20
8
D. 廢電池外殼
15
5
實驗次序
甲
乙
丙
丁
戊
小桶和溢出液體的總重/N
0.5
0.7
_____
1.3
1.3
溢出液體的重力/N
彈簧測力計示數/N
4.6
4.4
4.0
4.0
合金塊所受浮力/N
實驗次序
時間/s
活塞往復次數
上部溫度/℃
下部溫度/℃
1
10
20
30.7
36.6
2
10
20
30.2
36.2
3
10
20
30.5
36.3
