專題18 電學實驗復習（課件）-2025年中考物理二輪復習（全國通用）

這是一份專題18 電學實驗復習（課件）-2025年中考物理二輪復習（全國通用），共60頁。PPT課件主要包含了中考物理二輪復習策略，考情透視·目標導航，知識導圖·思維引航，核心精講·題型突破，ICIA+IB，選用規格相同的燈泡，不合理，燈泡L2斷路，電流表示數大小，控制變量等內容，歡迎下載使用。

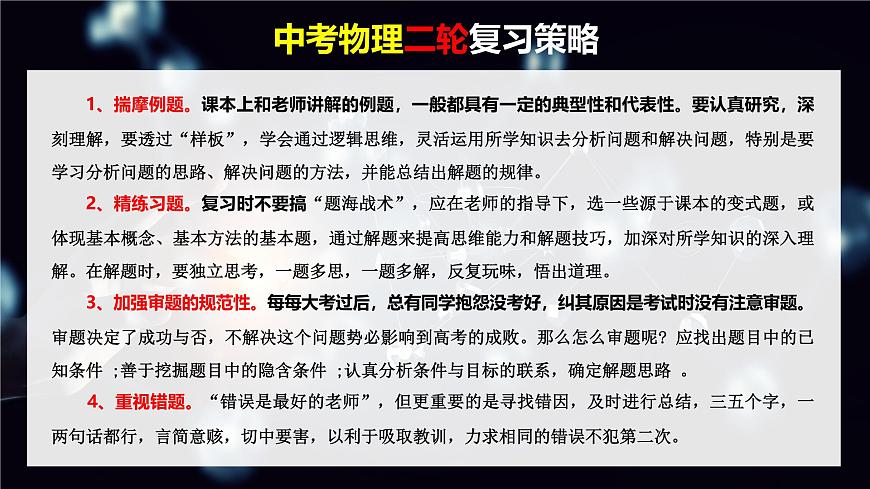

1、揣摩例題。課本上和老師講解的例題，一般都具有一定的典型性和代表性。要認真研究，深刻理解，要透過“樣板”，學會通過邏輯思維，靈活運用所學知識去分析問題和解決問題，特別是要學習分析問題的思路、解決問題的方法，并能總結出解題的規律。 2、精練習題。復習時不要搞“題海戰術”，應在老師的指導下，選一些源于課本的變式題，或體現基本概念、基本方法的基本題，通過解題來提高思維能力和解題技巧，加深對所學知識的深入理解。在解題時，要獨立思考，一題多思，一題多解，反復玩味，悟出道理。 3、加強審題的規范性。每每大考過后，總有同學抱怨沒考好，糾其原因是考試時沒有注意審題。審題決定了成功與否，不解決這個問題勢必影響到高考的成敗。那么怎么審題呢? 應找出題目中的已知條件 ;善于挖掘題目中的隱含條件 ;認真分析條件與目標的聯系，確定解題思路 。 4、重視錯題?！板e(cuò)誤是最好的老師”，但更重要的是尋找錯因，及時進行總結，三五個字，一兩句話都行，言簡意賅，切中要害，以利于吸取教訓，力求相同的錯誤不犯第二次。
GREEN BUSINESS
2025年中考物理二輪復習講練測

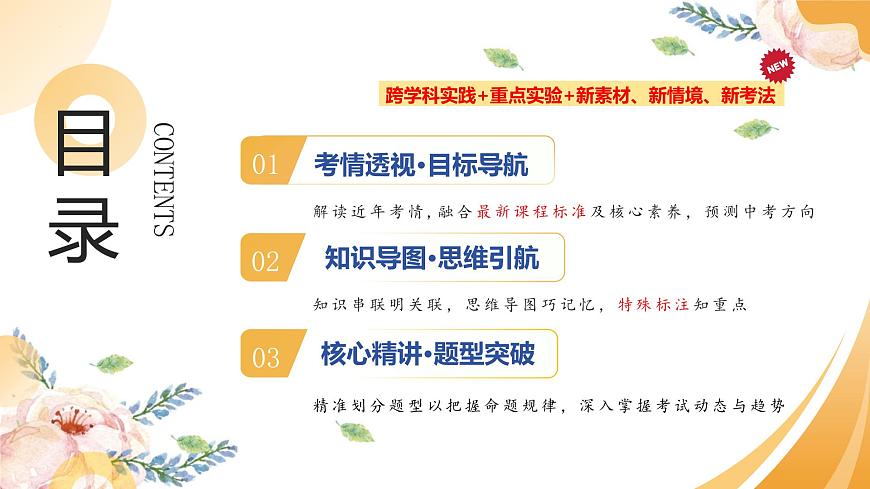

跨學科實踐+重點實驗+新素材、新情境、新考法
精準劃分題型以把握命題規律，深入掌握考試動態與趨勢

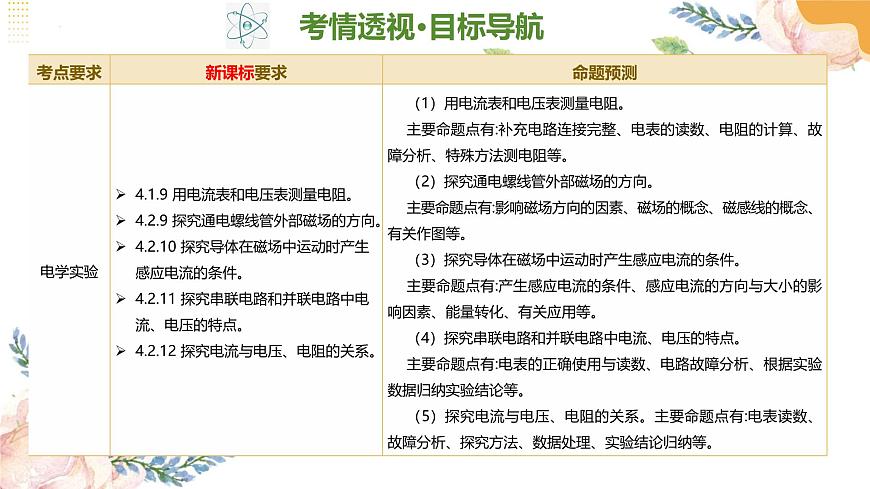

解讀近年考情,融合最新課程標準及核心素養，預測中考方向

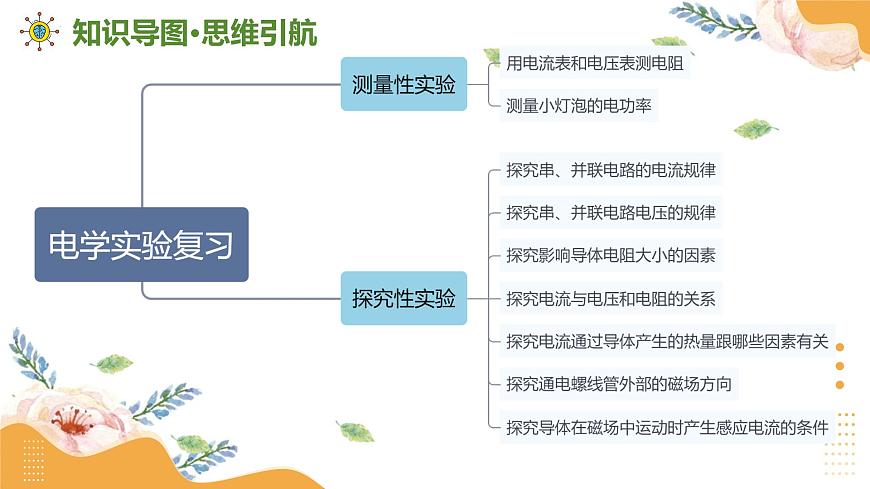

知識串聯明關聯，思維導圖巧記憶，特殊標注知重點
考點一 電學實驗【真題研析】?考法01 探究串、并聯電路的電流規律?考法02 探究串、并聯電路電壓的規律?考法03 探究影響導體電阻大小的因素?考法04 探究電流與電壓和電阻的關系?考法05 用電流表和電壓表測量電阻
?考法06 測量小燈泡的電功率?考法07 探究電流通過導體產生的熱量跟哪些因素有關?考法08 探究通電螺線管外部的磁場方向?考法09 探究導體在磁場中運動時產生感應電流的條件【核心精講】?知識點一 電學實驗【命題預測】
1．（2024·北京·中考真題）利用兩端電壓不變的電源、兩個電流表、兩個不同規格的小燈泡、滑動變阻器、開關和導線若干，探究在串聯電路中，流入第二個燈泡的電流I2與流入第一個燈泡的電流I1是否相等。(1)畫出實驗電路圖 ；(2)畫出實驗數據記錄表格 。
2．（2024·吉林長春·中考真題）在“探究并聯電路中干路電流與各支路電流的關系”的實驗中： （1）請根據圖甲中的電路圖，用筆畫線代替導線將圖乙中的電路連接完整，使電流表測量流過小燈泡L1的電流。 連接電路時應 開關；（2）用電流表分別測量A、B、C三點的電流，更換燈泡多次測量，將實驗數據記錄在表格中，其中第4次實驗中B點的電流如圖丙所示，則IB= A；分析數據可知：并聯電路中電流的特點是 ；（3）在第2次實驗中測得A、B兩點的電流相等，原因可能是 。
3．（2023·海南·中考真題）小海和小南探究串聯電路電壓的特點，選用一個“2.5V 0.3A”的小燈泡和一個10Ω的定值電阻串聯，按照?qǐng)D甲電路圖進行實驗。 （1）用筆畫線代替導線，將圖乙中實物電路連接完整。( )（2）用電壓表測量定值電阻ab兩端電壓時，閉合開關，小燈泡忽明忽暗，電壓表指針搖擺不定。小海認為電路故障是線路接觸不良，小南認為是小燈泡斷路。判斷正確的是 （選填“小海”或“小南”）。（3）排除故障后，通過測量得到一組數據如下表：根據數據得出結論：串聯電路的總電壓等于各用電器兩端的電壓之和。這樣得出結論 （選填“合理”或“不合理”），理由是： 。
實驗次數太少，結論不具有普遍性
4．（2023·吉林長春·中考真題）在“探究并聯電路中電壓的特點”實驗中，實驗電路如圖甲所示： （1）連接電路時開關應處于 狀態；（2）要用電壓表測量小燈泡L1兩端的電壓，請用筆畫線代替導線將實物電路連接完整； （3）閉合開關，觀察到小燈泡L1發光、L2不發光，故障可能是 ；（4）排除故障后，用電壓表分別測量小燈泡L1、L2及電源兩端的電壓，電壓表示數均如圖乙所示，為 V。更換不同規格的小燈泡多次測量，發現電壓表示數均如圖乙所示。由此得出結論：并聯電路中各支路用電器兩端的電壓與電源兩端的電壓 。
5．（2023·西藏·中考真題）某學習小組在“探究影響導體電阻大小的因素”實驗時，設計了如圖所示的實驗裝置，實驗中分別將A、B、C、D四根導體接入電路，四根導體的材料規格如下表所示。 （1）請你在圖中用一根導線將電流表正確連入電路 ；（2）為比較A、B、C、D四根導體電阻的大小，可通過觀察 來判斷；
（3）要探究導體電阻大小與長度的關系，應選用 兩根導體進行實驗；（4）將A、C兩根導體分別接入電路中進行實驗，可得出：當導體的長度和材料相同時，橫截面積越大，電阻越 ；（5）老師想改裝一個滑動變阻器使其最大阻值變小，請你根據該實驗結論，幫老師想出一種方法： （寫出一種合理方法即可）。
增大繞制滑動變阻器電阻絲的橫截面積
6．（2024·山東臨沂·中考真題）用電壓表和電流表等器材探究電流與電阻的關系，電源電壓為4.5V，所用定值電阻的阻值分別為5Ω、10Ω、15Ω、20Ω、25Ω、30Ω。 （1）先將30Ω的電阻接入圖甲所示電路，閉合開關前，應將滑動變阻器的滑片移到最 （選填“左”或“右”）端；（2）圖甲所示電路有一條導線連接錯誤，請?jiān)谠搶?dǎo)線上打“×”，并用筆畫一條線代替導線，將電路連接正確；
（3）改正錯誤后閉合開關，電流表無示數，電壓表有示數，可能是定值電阻 路；（4）排除故障后閉合開關，移動滑動變阻器的滑片，當電壓表的示數為3.0V時，電流表的示數為0.1A。斷開開關，將30Ω的電阻換成25Ω的后再閉合開關，應將滑動變阻器的滑片向 （選填“左”或“右”）移動，直至電壓表示數為3.0V，此時，電流表的示數如圖乙所示，為 A；（5）實驗數據如下表所示，請?jiān)趫D丙中描繪出I-R的關系圖象； （6）為順利完成該實驗，所用滑動變阻器的最大阻值應大于 Ω。
7．（2024·云南·中考真題）實驗小組探究“電流與電壓的關系”。（1）實驗前，他們?cè)O(shè)計了實驗探究的思路：保持電阻不變，探究電流與電壓的關系，物理上把這種研究方法叫 法。（2）根據圖甲的電路圖連接電路時，開關應 。閉合開關前，應將滑動變阻器的滑片移到 端（選填“A”或“B”）。 （3）檢查圖乙，發現有一根導線接錯，請?jiān)谶@根導線上打“×”，并畫出正確接法，且導線不交叉。
（4）正確連接電路后，閉合開關，移動滑片，記錄第1組電壓表和電流表的示數后，為完成后續實驗，應逐漸將滑片向 端移動（選填“A”或“B”），數據記錄如下表。其中第3次實驗時電流表的示數如圖丙所示，讀數為 A。（5）分析實驗數據可得結論：當導體的電阻一定時，通過導體的電流與導體兩端的電壓成 。（6）某同學用小燈泡代替電阻重復上述實驗，發現無法得出（5）中的結論，原因是 。
燈絲電阻隨溫度的升高而增大
8．（2024·四川瀘州·中考真題）某校物理興趣小組在課后拓展活動中對一未知電阻進行探究；選用了3V的電源、待測電阻RX、電阻箱、電壓表、開關和導線若干。 （1）連接好如圖甲所示的電路后，閉合開關，電壓表示數約為3V，無論怎樣調節電阻箱，電壓表示數幾乎不變，其原因可能是 ；（2）排除故障后，調節電阻箱，電壓表示數如圖乙所示，則電阻箱兩端的電壓為 V；此時，電阻箱示數如圖丙所示，則電阻箱接入電路的阻值為 Ω，RX的阻值為 Ω；
（3）同學們交流中發現，電阻箱接入電路的阻值不同，電壓表示數不同。當電阻箱接入電路的阻值增大時，電壓表示數將 （選填“變大”“變小”或“不變”）；（4）同學們進行了深入探究，閉合開關，多次調節電阻箱，記錄電阻箱接入電路的阻值R和與之對應的電壓表示數U，分別算出待測電阻RX的阻值，求其平均值是為了 ；利用測得的多組數據，描繪出電壓U隨電阻R的變化關系圖像如下圖，其中正確的是 。
9．（2024·四川遂寧·中考真題）老師帶領芳芳所在的班到實驗室進行分組實驗，利用兩節干電池、電流表、電壓表、滑動變阻器（最大阻值為RP）等器材測量未知電阻RX的阻值，實驗所用的電路如甲圖。 （1）根據甲圖，用筆畫線代替導線，在乙圖中完成實物電路的連接（要求滑片P向右移動時，滑動變阻器阻值變?。?； （2）芳移動滑片P到最大阻值處，閉合開關后發現電壓表無示數，電流表有示數，電路故障可能是RX出現了 （選填“開路”或“短路”）；
（3）排除故障后，閉合開關，調節滑片P，直到電壓表、電流表示數如丙圖所示，則RX的阻值為 Ω；（4）改變待測電阻兩端電壓進行多次測量，目的是 （選填序號）；A．避免偶然性，尋找普遍規律 B．求平均值減少誤差（5）另一實驗小組的電流表損壞不能使用，小組成員找老師更換電流表。老師向他們指出：不用電流表，利用現有器材也能進行測量。測量電路如丁圖，操作步驟如下：①閉合開關，滑片P移至A端，電壓表示數為U1；②再將滑片P移至B端，電壓表示數為U2；③則RX= （用U1、U2、RP表示）。
10．（2024·上海·中考真題）物理王興趣小組的同學小徐和小王做“測定小燈泡的電功率”實驗，現有電源（電源電壓未知且不變）、滑動變阻器兩個分別標有A“5Ω 3A”B“20Ω 2A”字樣，待測小燈（標有“2.5V”字樣）、電流表、電壓表、開關及導線若干。小徐選取其中一個變阻器進行實驗，將電流表串聯在電路中，將電壓表并聯在待測小燈泡兩端，將滑動變阻器的滑片移至最大阻值處；閉合開關S后，此時電壓表如圖所示，他發現無法繼續實驗。小王選取另一個變阻器進行實驗，并將電壓表并聯在電路中某處；移動滑片，進行實驗，記錄數據如下表，并用其中一組數據成功計算出小燈泡的額定電功率。
①測定小燈泡電功率的實驗原理是 ；②請通過以上信息判斷，小王同學所選滑動變阻器規格為 ，電壓表并聯在 兩端（選填“電源”或“待測小燈泡”或“滑動變阻器”）；③請根據相關信息計算出小燈泡的額定功率P額。（需寫出主要推理和計算過程）( )
11．（2024·黑龍江綏化·中考真題）在“測量小燈泡的電功率”實驗中，選用的小燈泡上標有“2.5V”字樣，額定電流約為0.3A，電源電壓恒為6V，實驗電路如圖甲所示。 （1）請用筆畫線代替導線，將圖甲電路連接完整 ；（導線不允許交叉）
（2）現有規格為A“10Ω2A”、B“20Ω1A”和C“50Ω0.2A”的三個滑動變阻器可供選擇，應選擇 （選填字母）滑動變阻器接入電路才能順利進行實驗。實驗中滑動變阻器的作用是 和調節小燈泡兩端的電壓及通過的電流；（3）電路連接完成后，閉合開關，發現小燈泡發光很暗，這時眼睛應該看著 （選填“電流表”或“電壓表”）移動滑動變阻器的滑片，當小燈泡正常發光時電流表的示數如圖乙所示，則小燈泡的額定功率為 W；（4）實驗中改變小燈泡兩端的電壓，多次測量的目的是 ；（5）測得小燈泡的額定功率后，把小燈泡兩端的電壓調為額定電壓的一半，發現測得的功率大于其額定功率的四分之一，請對其加以分析： 。
測量不同電壓下小燈泡的實際功率
若燈絲電阻不變，實際電壓為額定電壓一半時，實際功率恰好等于額定功率的四分之一；當實際電壓低于額定電壓時，燈絲溫度降低。電阻減小，所以此時實際功率大于額定功率的四分之一
12．（2023·青海西寧·中考真題）如圖所示，甲、乙兩個透明容器中密封著等量的空氣，U形管中液面高度的變化反映密閉空氣溫度的變化。通電一定時間后 （選填“甲”或“乙”）容器連接的U形管液面高度差較大，由此可以得出結論：在電流和通電時間相同時，導體的 越大，產生的熱量越多；當電流為0.3A，通電10s后，甲容器中的電阻產生的熱量是 J。
13．（2023·山東棗莊·中考真題）在探究電流通過導體產生熱量的多少與什么因素有關的實驗中。某興趣小組猜想：電流通過導體產生的熱量可能與通過導體的電流、導體的電阻和通電時間有關，于是他們利用甲、乙、丙三個裝置進行實驗探究，如圖所示，三個裝置的透明容器中各有一段電阻絲，容器中密封著等量的空氣，U形管中液面高度的變化反映密閉空氣溫度的變化。 （1）要探究電熱與電阻的關系。應選用 組合，并將它們 接到電源兩端進行實驗。
（2）選用乙、丙組合，串聯接到電源兩端進行實驗，在通電時間相同的情況下，發現乙裝置U型管中液面高度變化大，由此可得到的結論是：在電阻相同、通電時間相同的情況下， 。（3）實驗中通過觀察U型管中液面高度的變化反映密閉空氣溫度的變化，在研究許多物理問題時都會用到這種方法，下列實例采用研究方法與此相同的是 。A．探究電流與電壓、電阻的關系 B．用鐵屑顯示磁體周圍磁場分布C．研究光的傳播時，引入“光線” D．探究平面鏡成像的特點
通過導體的電流越大，產生的熱量越多
14．（2024·陜西·中考真題）請完成下列填空。 (1)如圖1，是“探究影響導體電阻大小的因素”的實驗裝置，若要探究導體電阻大小與長度的關系，應選擇 （選填圖中導體左側字母）兩段導體接入電路。(2)在“探究水在沸騰前后溫度變化的特點”實驗中，繪制了溫度隨時間變化的圖像，如圖2所示。分析可知，實驗時水面上方的大氣壓 （選填“大于”“小于”或“等于”）標準大氣壓。(3)在“探究通電螺線管外部磁場的方向”的實驗中，將小磁針放在螺線管周圍不同位置，閉合開關前，觀察到所有的小磁針都指向南北，這是由于小磁針受到了 的作用；閉合開關，小磁針偏轉情況如圖3所示，對調電源正負極，發現小磁針的偏轉方向發生改變，說明通電螺線管的磁場方向與 方向有關。
15．（2023·云南·中考真題）某實驗小組探究“通電螺線管外部磁場的特點”。（1）將螺線管安裝在一塊有機玻璃板上，連入電路中。在板面上均勻地灑滿鐵屑，閉合開關并輕敲玻璃板面，觀察到鐵屑分布情況如圖甲所示。鐵屑的分布情況與 磁體周圍鐵屑的分布情況相似，鐵屑的作用是顯示 ； （2）把小磁針放在通電螺線管四周不同的位置，小磁針靜止時N極所指方向如圖乙所示，則通電螺線管的右端為 極。對調電源正負極，閉合開關，小磁針靜止時N極所指方向如圖丙所示，說明通電螺線管的極性與 的方向有關。
通電螺線管周圍的磁場分布
16．（2024·陜西·中考真題）如圖，是“探究導體在磁場中運動時產生感應電流的條件”的實驗裝置。 （1）閉合開關后，觀察各種情況下靈敏電流計指針偏轉情況，將實驗現象記錄在表格中。分析實驗現象可知：閉合電路中的一部分導體在磁場中做 運動時，電路中會產生感應電流。產生感應電流時，導體ab相當于電路中的 （填電路元件名稱）；
（2）若要探究感應電流方向與磁場方向的關系，應保持導體ab運動方向不變，將 對調，觀察靈敏電流計指針偏轉情況。（3）下列物品中，應用該實驗結論工作的是 （填選項字母）。A．電風扇 B．手搖發電手電筒
17．（2024·新疆·中考真題）如圖所示，用蹄形磁體、導體棒AB、電流表等實驗器材探究導體在磁場中運動時產生感應電流的條件。 （1）請用筆畫線代替導線完成實物圖連接； （2）當導體棒AB沿 （填“上下”或“左右”）方向運動時，電流表指針發生偏轉。通過多次實驗可得：當閉合電路的部分導體在磁場中做 運動時，電路中就產生感應電流；（3）當導體棒AB向右運動時，導體棒 （填“受到”或“不受”）磁場對它的力的作用。
1.探究串、并聯電路的電流規律
2.探究串、并聯電路電壓的規律
3.探究影響導體電阻大小的因素【?？伎枷颉浚?）轉換法：通過比較電流表示數(或燈泡亮度)判斷電阻絲電阻的大小。電流表示數越小(燈泡越暗),表明電阻越大（2）控制變量法：(影響電阻大小的因素：長度、橫截面積、材料、溫度)①探究電阻大小和長度的關系時,選擇材料、粗細相同,長度不同的電阻絲;②探究電阻大小和橫截面積的關系時,選擇材料、長度相同,粗細不同的電阻絲;③探究電阻大小和材料的關系時,選擇長度、粗細相同,材料不同的電阻絲。（3）燈泡的作用：①反映電阻絲的電阻大??；②保護電路（4）電流表的作用：更方便判斷電阻絲的電阻大小關系
（5）只用燈泡反映電阻大小的缺點：當電流變化不大時,無法比較出電阻的大小（6）只用電流表反映電阻大小的缺點：當電阻較小時容易燒壞電流表（7）只有一根電阻絲：對折,可探究電阻與橫截面積的關系；改變接入電路的導體長度,可探究電阻與長度的關系；無法探究電阻與材料的關系拓展：（8）金屬導體的電阻還受溫度的影響：溫度越高,電阻越大
4.探究電流與電壓和電阻的關系（一）電流與電壓的關系【?？伎枷颉浚?）實驗結論和圖像在電阻一定的情況下，通過導體的電流與導體兩端電壓成正比。 （2）畫電路圖、連接實物圖、找出電路錯誤之處或改接電路。（3）電路問題：①連接問題：電壓表、電流表的調零、量程選擇和接法；滑動變阻器要“一上一下”連入電路。②操作問題：連接電路前開關斷開，閉合開關前滑動變阻器的滑片移到阻值最大處。③故障問題：電路中用電器斷路或短路、開關接觸不良。
（4）滑動變阻器的作用：改變電阻兩端的電壓和保護電路。（5）電流表、電壓表、滑動變阻器的選?。孩侔踩弘姳聿荒艹^量程，滑動變阻器不能超過限定電流。②方便：電表量程不能過大，滑動變阻器最大阻值要能夠滿足調節電壓的要求，且不能過大導致使用不便。（6）設計或補充實驗表格（序號、電流、電壓或電阻）。（7）多次實驗的目的：尋找普遍規律。（二）電流與電阻的關系【常考考向】（1）實驗結論和圖像在電壓一定的情況下，通過導體的電流與導體的電阻成反比
（2）畫電路圖、連接實物圖、找出電路錯誤之處或改接電路。（3）電路問題：①連接問題：電壓表、電流表的調零、量程選擇和接法；滑動變阻器要“一上一下”連入電路。②操作問題：連接電路前開關斷開，閉合開關前滑動變阻器的滑片移到阻值最大處。③故障問題：電路中用電器斷路或短路、開關接觸不良。（4）滑動變阻器的作用：控制電阻兩端的電壓保持不變和保護電路。（5）電流表、電壓表、滑動變阻器的選?。孩侔踩弘姳聿荒艹^量程，滑動變阻器不能超過限定電流。②方便：電表量程不能過大，滑動變阻器最大阻值要能夠滿足調節電壓的要求，且不能過大導致使用不便。
（6）設計或補充實驗表格（序號、電流、電壓或電阻）。（7）多次實驗的目的：尋找普遍規律。（8）實驗中，更換電阻，滑動變阻器接入電路中的電阻變化：當定值電阻阻值變大，電阻兩端電壓變大，要讓電阻兩端電壓減小到控制的電壓，則滑動變阻器兩端電壓變大，因此需要向電阻變大的方向移動滑片。反之，向電阻變小的方向移動滑片。（換大調大，換小調小）（9）實驗中，更換大電阻后，無論怎么移動滑片，電壓表示數始終不能回到控制的電壓，原因可能是：①滑動變阻器的最大阻值太??；②電源電壓太大；③控制不變的電壓太小。
5.用電流表和電壓表測量電阻【?？伎枷颉浚?）畫電路圖、連接實物圖、找出電路錯誤之處或改接電路（2）電路問題：①連接問題：電壓表、電流表的調零、量程選擇和接法；滑動變阻器要“一上一下”連入電路。②操作問題：連接電路前開關斷開，閉合開關前滑動變阻器的滑片移到阻值最大處。③故障問題：電路中用電器斷路或短路、開關接觸不良（3）滑動變阻器的作用：①改變電阻兩端電壓；②保護電路（4）滑動變阻器的選擇：在保證電路安全和測量要求的情況下,最大阻值盡可能?。?）設計實驗數據表格（序號、電壓、電流、電阻）（6）測量小燈泡的電阻：電阻隨溫度的升高而增大（9）測量小燈泡電阻時不求平均值，因燈絲電阻可變，平均值沒有意義（10）多次測量的目的：尋找普遍規律，避免偶然性
（11）特殊方法測電阻
6.測量小燈泡的電功率【?？伎枷颉浚?）畫電路圖、連接實物圖、找出電路錯誤之處或改接電路（2）電路問題：①連接問題：電壓表、電流表的調零、量程選擇和接法；滑動變阻器要“一上一下”連入電路。②操作問題：連接電路前開關斷開，閉合開關前滑動變阻器的滑片移到阻值最大處。③故障問題：電路中用電器斷路或短路、開關接觸不良（3）滑動變阻器的作用：①改變電阻兩端電壓；②保護電路（4）滑動變阻器的選擇：在保證電路安全和測量要求的情況下,最大阻值盡可能?。?）設計實驗數據表格（序號、電壓、電流、電功率）（6）通過數據表格或I-U圖像讀取數據計算電功率，會讀額定功率①額定功率不是功率的平均值；②實驗多次測量的目的:尋找小燈泡亮度、實際功率與實際電壓的關系（7）I-U圖像不是直線的原因:燈絲的阻值隨溫度的升高而增大
（8）特殊方法測電功率
7.探究電流通過導體產生的熱量跟哪些因素有關【?？伎枷颉浚?）轉換法：通過U形管液面高度的變化或溫度計升高的溫度反映產生電熱的多少（2）控制變量法：a.探究電熱與通電電流的關系：控制電熱絲阻值和通電時間相同，改變通過電熱絲的電流大?。籦.探究電熱與電阻的關系：控制電熱絲的電流和通電時間相同，選擇兩個不同阻值的電阻絲；c.探究電熱與通電時間的關系：控制電熱絲的阻值和電流相同，改變通電時間的長短；（3）被加熱的物質選用煤油或空氣的原因：①不導電，對實驗結果影響?。虎诒葻崛菪?，實驗現象明顯（4）實驗異常現象分析，通電一段時間后，U形管兩側液面高度差為零：可能是電阻絲短路或斷路
8.探究通電螺線管外部的磁場方向【?？伎枷颉浚?）轉換法：通過小磁針靜止時N極的指向反映通電螺線管外部磁場的方向（2）模型法：磁感線是為了描述磁場而引入的物理模型，并非真實存在（3）鐵棒的作用：增強磁場（4）小磁針靜止時N極的指向就是該點磁場的方向（5）判斷通電螺線管的極性（安培定則，即右手螺旋定則）拓展:（6）用鐵屑代替小磁針探究通電螺線管外部磁場的強度：鐵屑的疏密情況反映磁場的強度(轉換法)（7）輕敲盛放鐵屑的玻璃板：減小鐵屑和玻璃板間的摩擦，使鐵屑因受到磁場的作用而呈現出規則的排列
9.探究導體在磁場中運動時產生感應電流的條件【常考考向】（1）轉換法：用靈敏電流計指針的偏轉情況反映電路中感應電流的情況（是否偏轉反映是否產生感應電流，偏轉方向反映感應電流的方向，偏轉角度反映感應電流的大?。?）控制變量法：①探究感應電流的產生與磁場強弱是否有關：控制磁場方向不變，使導體靜止，更換磁性更強的磁體；②探究感應電流的產生與導體的運動方向是否有關：控制磁場方向、強弱不變，改變導體的運動方向；③探究感應電流的方向與導體切割磁感線的方向是否有關：控制磁場方向不變，改變導體切割磁感線的方向；④探究感應電流的方向與磁場的方向是否有關：控制導體切割磁感線的方向不變，改變磁場的方向（3）使靈敏電流計指針偏轉更明顯的措施：①換用更靈敏的電流計；②用多匝線圈代替導體；③加快切割磁感線的速度；④更換磁性更強的磁體（4）能量轉化的方向：機械能轉化為電能拓展:（5）應用：發電機、金屬探測器、動圈式話筒
1．探究“串聯電路電流特點”。小墨猜想：由于用電器耗電，電流流過用電器會減小。 (1)按圖甲接好電路，閉合開關后發現燈L1不亮；為了找出原因，將電壓表兩端分別連到A與B，閉合開關，發現電壓表有示數，說明燈L1可能存在 故障；(2)排除故障后，用電流表測出A點電流，如圖乙所示，該電流IA= A；再測出B點電流IB，得到IB=IA的結論；更換不同規格的燈泡，重復上述操作，都得到相同結論，由此判斷猜想是 的；
(3)為進一步得出兩個燈串聯時電流的規律，小墨按圖丙連接電路，測量A、B、C三點的電流，得出結論；小藍認為不需要再測量，在以上結論的基礎上，通過推理也可以得出相同結論，請寫出小藍的推理過程： ；(4)如圖丁，電源電壓可調節，燈泡L1、L2上分別標有“2.5V 0.3A”“6.3V 0.15A”。閉合開關，使電源電壓從0逐漸增加，先正常發光的燈泡是 ，此時較亮的燈泡是 。
IA=IB，IB=IC，所以IA=IB=IC
2．小余和小陳一起做“探究并聯電路中電流的規律”實驗，其中電源為兩節新干電池。 (1)按圖甲的電路圖，正確連接圖乙的實物電路時，開關應保持 ；圖乙是他們測量電流時連接的實驗電路，此時電流表測量的是 （選填“A”、“B”或“C”）處的電流；(2)請?jiān)趫D乙中移動一根導線，移動后電流表測量的是B處的電流。在移動的導線上畫“×”，并用筆畫線代替導線連接正確的電路 ；
(3)他們?cè)跍y(cè)量B處的電流時，發現電流表的指針偏轉如圖丙所示，原因是 ；在排除故障后，電流表的示數如圖丁所示，則電流表的示數為 A；(4)通過多次測量，測出A、B、C三處的電流如表所示，由此得出初步結論：并聯電路中， （用IA、IB和IC表示）。
3．小雨和小華同學在“探究串聯電路電壓的規律”實驗中，都設計了如圖甲所示的電路。 (1)連接電路前，小雨發現電壓表指針如圖乙所示，則他應對電壓表進行的操作是 。(2)小雨根據圖甲連接好電路，閉合開關，發現電壓表示數為零，則小燈泡的故障可能是 或 。(3)排除故障后，小雨完成了實驗，并把數據記錄在表格中。分析實驗數據得出兩個結論：①串聯電路中電源兩端電壓等于 ；②串聯電路中各電器兩端電壓相等；(4)實驗結束后小雨和小華互相交流，小華指出結論②是錯誤的，造成結論錯誤的原因是： ；另外，小雨的實驗操作在設計方案上還存在另一個不足之處是： 。
各部分電路兩端電壓之和
使用了相同規格的燈泡進行實驗
4．小明和小華為了“探究串聯電路的電壓關系”，設計的實驗電路如圖甲所示，所用電源電壓為3V。 (1)根據電路圖甲，小明進行電路連接，當他連接好最后一根導線時兩燈立即發光，小明實驗過程中開關處于 狀態；小華根據圖甲連接好電路后，閉合開關前觀察到電壓表示數如圖乙所示，出現此現象的原因是 。改正后小明讀出電壓表示數為1.5V；(2)為了節省時間，在測L2兩端的電壓時，小明將電壓表所接的B接點不動，只斷開A接點，并把接線改接到C接點上，小華認為這個方法不能測出L2兩端的電壓，理由是 ；(3)正確操作后，小明完成了實驗，并把數據記錄在表格中。分析實驗數據得出實驗結論：串聯電路中，各用電器兩端電壓相等，總電壓等于各用電器兩端電壓之和。實驗結束后小明和小華互相交流，小華指出小明的結論是錯誤的，造成結論錯誤的原因是 ；另外，小明的實驗在設計方案上還存在另一個不足之處是 。
5．在“探究影響導體電阻大小的因素”的實驗中，采用圖中所示的實驗裝置。a、b、c是鎳鉻合金制成的三根導線，a、b長度相同但橫截面積不同，a、c橫截面積相同但長度不同，導線d由錳銅合金制成，長度、橫截面積與導線b相同。 (1)圖中是通過觀察 來比較導體電阻的大小，這里用到的物理實驗方法為 ；(2)在探究導體電阻大小與長度的關系時，應選用的兩根金屬絲是 （填字母）；如果只用一根金屬絲a進行實驗，可以探究導體電阻大小與 的關系（填序號）；①長度、橫截面積 ②長度、材料 ③橫截面積、材料(3)在我國城鄉地區進行輸電線路的改造，將原來細的輸電線換成較粗的輸電線，這樣可以 （選填“增大”或“減小”）輸電線的電阻，進而減小電能損失。
6．實驗中采用如圖甲所示的實驗裝置探究影響導體電阻大小的因素，a、b、c是鎳鉻合金制成的三根導線，a、b長度相同但橫截面積不同，a、c橫截面積相同而長度不同。(1)為了探究電阻與長度的關系，應選擇 、 兩根導線先后接入M、N間，通過觀察 來比較導線電阻的大小。(2)將導線a和b先后接入M、N間，發現接入a導線時電流表的示數比接入b導線時的 。(3)將水槽中加入淡鹽水，兩鐵釘插入鹽水中（如圖乙所示），將鐵釘與M、N相連，不斷加入鹽攪拌均勻（鹽水始終未達到飽和狀態），獲得電流表示數如圖表所示。說明相同條件下，溶液的電阻與 有關。 (4)將水槽中的鹽水更換為煤油，再次進行實驗，會出現什么現象？請分析產生這一現象的原因： 。
煤油是絕緣體，不容易導電，會出現電流表沒有示數現象
7．在“探究通過導體的電流與電阻的關系”實驗中，器材有：電源（電壓恒為4.5V）、電流表、電壓表、開關、定值電阻（10Ω、15Ω、20Ω、30Ω、50Ω）、滑動變阻器（規格“20Ω，2A”）、導線若干。 (1)請用筆畫線代替導線，將圖甲所示電路連接完整（要求：滑動變阻器的滑片P移到最右端時電路中的電流最?。? ；(2)連接電路時開關應 ；
(3)正確連接電路后，閉合開關，兩電表均無示數；將電壓表接在滑動變阻器兩端時電壓表有示數。則電路故障可能是 ；(4)將5Ω電阻換成15Ω電阻進行實驗時，滑片P應向 （選填“左”或“右”）移動，同時眼睛盯著電壓表，使其示數為 V，并記錄相關數據；(5)根據實驗數據，在圖乙所示的坐標系中描繪出了I-R的圖像，分析圖像可得出的結論是 ；(6)實驗中發現把50Ω的電阻接入電路中時，無論怎樣調節滑動變阻器的滑片P都不能使電阻兩端電壓達到預設值。若電阻兩端的電壓預設值不變，為保證五個電阻都可以單獨接入電路中完成實驗，可以更換電源，更換的電源電壓最大值不超過 V。
當電壓一定時，通過導體的電流與導體的電阻成反比
8．在“探究電流與電壓、電阻關系”的實驗中，實驗小組選用5Ω、10Ω、15Ω、20Ω、25Ω五個電阻，電壓恒為6V的電源，“40Ω，1A”的滑動變阻器等器材，設計了如圖甲的實驗電路。 (1)根據甲圖，將乙圖的電路連接完整（滑片向右移動時，電流表示數變大，導線不交叉） ；(2)閉合開關后，發現電流表有示數，電壓表無示數，則電路存在的故障可能是定值電阻 （選填“短路”或“斷路”）；(3)首先，接入10Ω的電阻探究“電流與電壓的關系”；
①實驗過程中，通過多次改變滑片的位置來改變 ；當電壓表示數為2.8V時，電流表如圖丙所示，為 A；②分析數據，可得出結論： ；(4)接著小紅繼續按照?qǐng)D乙所示電路，將5Ω、10Ω、15Ω、20Ω、25Ω這五個電阻隨機單獨接入電路，探究電流與電阻的關系；①實驗中控制電阻兩端的電壓為2V不變。她用10Ω的電阻完成實驗后，保持滑動變阻器的滑片位置不動，斷開開關換上15Ω的電阻，閉合開關，為了使電阻兩端的電壓恢復到2V，此時應將滑動變阻器的阻值適當調 （選填“大”或“小”）；②她發現當接入 Ω的電阻時，無論怎樣調節滑片，電壓表的示數都大于2V，若想完成實驗，應更換一個最大阻值不小于 Ω的滑動變阻器。
電阻一定時，電流與電壓成正比
9．在“測量小燈泡的電阻”實驗中，選用的器材有：兩節新干電池，標定電壓為2.5V的待測小燈泡、滑動變阻器、電流表、電壓表、開關和若干導線： (1)請用筆畫線代替導線，將圖甲中的實物電路連接完整 ；閉合開關前，滑動變阻器的滑片應置于 端；（選填“左”或“右”）(2)閉合開關，發現小燈泡不發光，電壓表無示數，電流表有示數，造成這一現象的原因可能是________（選填字母代號）；A．電流表短路 B．小燈泡短路 C．小燈泡斷路 D．滑動變阻器斷路
(3)排除故障后，移動滑片P，電壓表的示數為2.5V，電流表的示數如圖乙所示，則通過小燈泡的電流為 A，小燈泡正常發光時的電阻約為 Ω（結果保留一位小數）；拓展：該小組的同學們進一步實驗，利用電源（電壓未知但恒定不變），阻值為R的定值電阻、電流表、開關等器材，設計了如圖丙的電路也能測量RX的阻值：①閉合開關S1、斷開S2，讀出電流表的示數I1；② ，讀出電流表的示數I2；③根據實驗數據，計算出待測電阻RX= 。（用R、I1、I2表示）
10．在“伏安法測電阻”的實驗中，實驗器材有干電池3節（電源電壓4.5V）、電流表和電壓表各一個、滑動變阻器、待測電阻、開關和導線若干。 (1)小亮連接了如圖甲所示電路，若閉合開關，電壓表的指針將 （選填“正向偏轉”“反向偏轉”或“不動”），檢查電路時發現有一根導線連接錯誤，請?jiān)阱e(cuò)誤的導線上打“×”，畫出正確連線 ；
(2)排除故障后，閉合開關，小亮多次調節滑動變阻器滑片，記錄實驗數據如下表：圖乙為第2次實驗電壓表的示數，讀數為 V；(3)本實驗多次測量，其目的與下列實驗中多次測量的目的相同的是___________（填字母代號）；A．用刻度尺測量鉛筆的長度B．測量小燈泡的電阻(4)另一組同學利用圖丙所示電路也完成了該實驗，電源電壓不變，滑動變阻器的最大阻值為R0，a、b為滑動變阻器兩端點，請把實驗步驟補充完整。①閉合開關S，移動滑動變阻器滑片P至a端，讀出電壓表示數U1；②閉合開關S， ，讀出電壓表示數U2，則待測電阻的表達式Rx= 。（用R0、U1、U2、表示）
移動滑動變阻器滑片P至b端
11．在“測定小燈泡的電功率”的實驗中，小明同學選用了如圖甲所示的器材，其中電源電壓為6V，小燈泡的額定電壓為2.5V（燈絲電阻約為10Ω），滑動變阻器的銘牌“20Ω，1A”。 (1)請?jiān)谌鐖D甲中連接電路。(2)小明同學連接好電路后閉合開關，發現小燈泡沒有發光，電壓表無示數，電流表的指針有明顯偏轉，則故障可能是 。
(3)小明同學根據實驗測得的數據，繪制出了小燈泡中的電流隨它兩端電壓變化的關系圖像如圖乙所示，分析圖像可知小燈泡的額定功率為 W。(4)小華同學認為不用電流表也可以測量小燈泡的額定功率，于是她找來一個阻值為5Ω的定值電阻R0，設計了如圖丙所示的電路，測量額定電壓為3.8V小燈泡的額定功率，正確連接電路后，其操作如下：①閉合開關S和S2，斷開S1，移動滑片P，使電壓表的示數為 V；②保持滑片Р的位置不變，閉合開關 ，斷開其他開關，記下電壓表的示數為5.8V；③小燈泡的額定電功率為 W，同時也能計算出正常發光時小燈泡的電阻為 Ω。
12．在“測量小燈泡的電功率”實驗中，小華準備了以下器材：電源、標有“2.5V”的小燈泡、電流表、電壓表、滑動變阻器、開關、導線若干。請完成下列問題： (1)如圖甲，請用筆畫線代替導線，正確連接電路 ；(2)在開關S閉合前，應將滑片P移到 端（選填“A”或“B”）；(3)閉合開關S，發現燈泡不亮，電流表有示數，電壓表無示數，該電路故障可能是小燈泡 ；
(4)排除故障后，閉合開關S，移動滑片P，同時眼睛要觀察 表的示數，直到示數為 V時，小燈泡正常發光，記錄電壓表和電流表示數；(5)繼續移動滑片P，讓電壓表示數低于2.5V，某時刻電流表示數如圖乙為 A，觀察燈泡亮度并記錄電表示數；繼續緩慢移動滑片P，讓電壓表示數高出2.5V少許，觀察燈泡亮度并記錄電表示數。小華根據所有實驗數據作出了小燈泡的U-I圖像，如圖丙，則小燈泡額定功率為 W；(6)根據小燈泡U-I圖像和亮度變化，還可以發現 。
小燈泡的亮度越高，其電阻變大
13．如圖是某小組探究電流通過導體時產生熱量的多少跟什么因素有關的實驗裝置，兩個透明容器中密封著等量的空氣。 (1)實驗中，通過觀察U形管中 來判斷電熱絲產生熱量的多少，這種研究物理問題的方法叫 法；(2)由圖甲實驗可知，通電一段時間后，觀察到右側U形管中液面較高，說明在通電時間相同、電流相等的情況下， 越大，電流產生的熱量越多；(3)由圖乙實驗可知，通電一段時間后，觀察到左側U形管中液面較高，說明在通電時間相同、電阻大小相等的情況下，電流越大，電流產生的熱量越 （選填“多”或“少”）。
14．小李用如圖所示的裝置，探究物質的吸熱能力。 (1)甲、乙兩個燒瓶中電阻絲的阻值 （選填“相等”或“不相等”）。由公式 可知，在相同時間內兩燒瓶中電阻絲放出的熱量 （選填“相等”或“不相等”）。(2)實驗時，在甲、乙兩燒瓶中分別裝入初溫相同、 相同的水和煤油。閉合開關，通過比較 ，判斷燒瓶中液體吸熱能力的強弱。(3)部分實驗數據如下表所示，分析數據可得結論：①在相同時間內，溫度變化 的物質吸熱能力強，則 （選填“水”或“煤油”）的吸熱能力強；②煤油的比熱容是 J/（kg·℃）。
15．如圖所示為“探究通電螺線管外部磁場的方向”的實驗裝置。 (1)由實驗裝置圖可知，該實驗通過 來判斷通電螺線管外部磁場的方向；(2)在螺線管外部A、B兩處放置小磁針，閉合開關，發現A處小磁針發生偏轉，而B處小磁針沒有偏轉，B處小磁針沒有偏轉的原因可能是： ；(3)將電源的正、負極對調，重復上述實驗，是為了探究通電螺線管外部磁場的方向與 方向的關系；(4)若讓你對這個實驗進行優化，你將 。
小磁針N極的指向與磁場方向相同
在電路中加裝一個滑動變阻器，減小通過電路的電流
16．如圖，某實驗小組探究“通電螺線管外部磁場的特點”。 (1)將螺線管安裝在一塊有機玻璃板上，連入電路中。在板面上均勻地灑滿鐵屑，閉合開關并輕敲玻璃板面，觀察到鐵屑分布情況如圖甲所示。在這里鐵屑的作用是 ；(2)實驗小組把小磁針放在通電螺線管四周不同的位置，小磁針靜止時N極所指方向如圖乙所示；斷開開關，把電源正負極對調，閉合開關，小磁針靜止時N極所指方向如圖丙所示。則根據圖乙和圖丙實驗現象可知，實驗小組此時所探究的科學問題是 ；(3)實驗表明通電螺線管內部 （選填“存在”或“不存在”）磁場。
通電螺線管外部磁場方向與電流方向是否有關
17．“探究什么情況下磁能生電”的實驗裝置如圖甲所示。 (1)裝置中，C、D之間應接入 表；(2)為避免磁體與AB之間產生力的作用，AB應選用 （選填“鋁”或“鐵”）棒；(3)正確接入儀表后，閉合開關，小藍先后進行了如圖乙所示的5次實驗，其中能產生感應電流的有 （填序號）； (4)實驗后，小藍認為實驗現象不明顯，請你提出一條改進措施： ；(5)圖甲中，若在C、D之間接入 ，就可探究磁場對通電導體的作用。
18．受到法拉第等科學家探索精神的影響，學習“磁生電”的知識后，實踐小組還想進一步進行探究新的問題；【問題·假設】實踐小組提出“感應電流的大小與什么因素有關”的探究問題，并進行了如下猜想：猜想一：感應電流的大小與導體切割磁感線的速度有關；猜想二：感應電流的大小與磁體周圍磁場的強弱有關；【方案·證據】小組同學利用如圖所示的裝置進行了以下探究：針對猜想一設計的方案：保持磁鐵磁性強弱不變，改變線框 進行多次實驗，觀察并記錄每次實驗中靈敏電流計指針偏轉的格數，將收集的實驗數據填寫在下表中；
