山西省晉城市部分學校2024-2025學年高二下學期2月開學考試物理試題（原卷版+解析版）

這是一份山西省晉城市部分學校2024-2025學年高二下學期2月開學考試物理試題（原卷版+解析版），共27頁。試卷主要包含了本試卷分選擇題和非選擇題兩部分，答題前，考生務必用直徑0，本卷命題范圍，5m/sB等內容，歡迎下載使用。
考生注意：
1.本試卷分選擇題和非選擇題兩部分。滿分100分，考試時間75分鐘。
2.答題前，考生務必用直徑0.5毫米黑色墨水簽字筆將密封線內項目填寫清楚。
3.考生作答時，請將答案答在答題卡上。選擇題每小題選出答案后，用鉛筆把答題卡上對應題目的答案標號涂黑；非選擇題請用直徑0.5毫米黑色墨水簽字筆在答題卡上各題的答題區域內作答，超出答題區域書寫的答案無效，在試題卷、草稿紙上作答無效。
4.本卷命題范圍：人教版必修第三冊（30%），選擇性必修第一冊第一章（20%），選擇性必修第二冊第一章（50%）。
一、選擇題（本題共10小題，共46分。在每小題給出的四個選項中，第1-7題中只有一項符合題目要求，每小題4分，第8-10題有多項符合題目要求，全部選對的得6分，選對但不全的得3分，有選錯的得0分）
1. 下列說法正確的是（ ）
A. 一運動電荷在某處不受磁場力的作用，則該處的磁感應強度一定為零
B. 安培力的方向一定與通電導線垂直，但與磁場方向不一定垂直
C. 磁場與通電導線垂直時，磁場對通電導線的作用力最大
D. 洛倫茲力可以做正功，不能做負功
2. 如圖所示，半圓形導線通以恒定電流，放置在勻強磁場中、已知磁感應強度大小為，導線長為，直徑與磁場方向夾角為。該導線受到的安培力大小為（ ）
A. B. C. D.

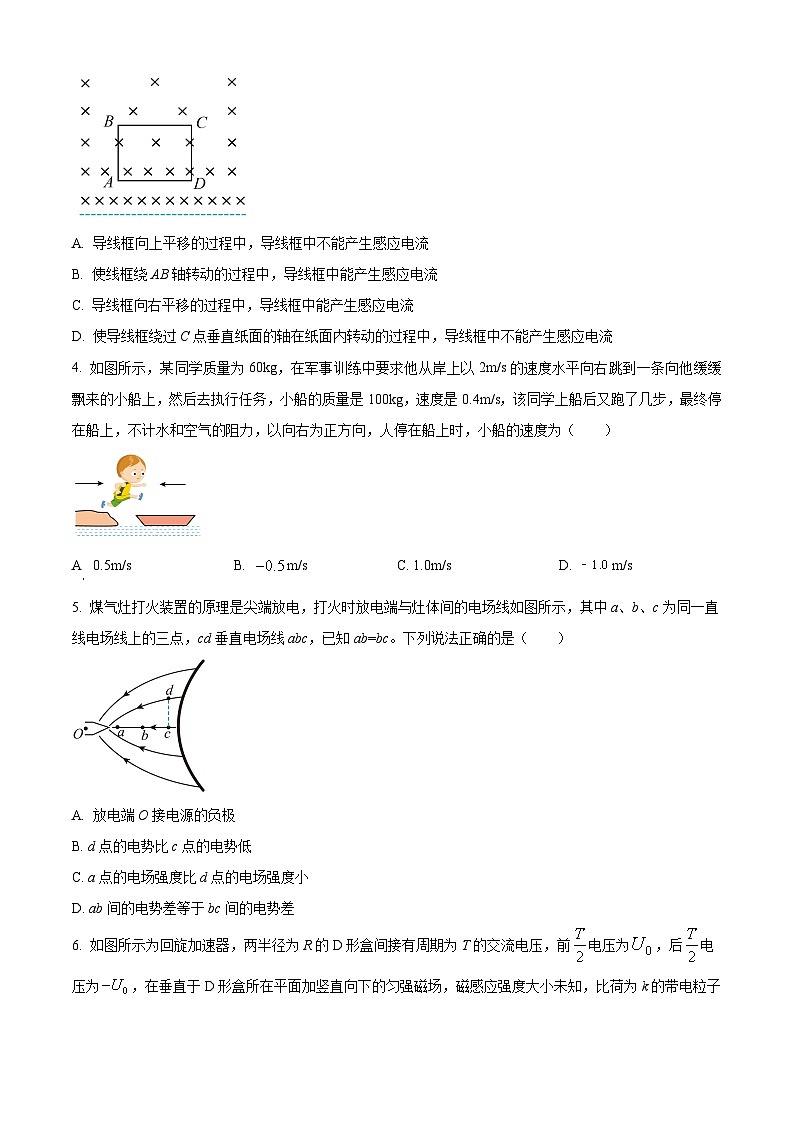

3. 如圖所示，水平虛線上方存在垂直紙面向里的磁場，沿水平方向的磁感應強度恒定，沿豎直向上的方向磁感應強度大小逐漸減弱，矩形導線框ABCD垂直磁場方向放置。下列說法正確的是（ ）
A. 導線框向上平移的過程中，導線框中不能產生感應電流
B. 使線框繞AB軸轉動的過程中，導線框中能產生感應電流
C. 導線框向右平移的過程中，導線框中能產生感應電流
D. 使導線框繞過C點垂直紙面的軸在紙面內轉動的過程中，導線框中不能產生感應電流
4. 如圖所示，某同學質量為60kg，在軍事訓練中要求他從岸上以2m/s的速度水平向右跳到一條向他緩緩飄來的小船上，然后去執行任務，小船的質量是100kg，速度是0.4m/s，該同學上船后又跑了幾步，最終停在船上，不計水和空氣的阻力，以向右為正方向，人停在船上時，小船的速度為（ ）
A 0.5m/sB. m/sC. 1.0m/sD. m/s
5. 煤氣灶打火裝置的原理是尖端放電，打火時放電端與灶體間的電場線如圖所示，其中a、b、c為同一直線電場線上的三點，cd垂直電場線abc，已知ab=bc。下列說法正確的是（ ）
A. 放電端O接電源的負極
B. d點的電勢比c點的電勢低
C. a點的電場強度比d點的電場強度小
D. ab間的電勢差等于bc間的電勢差

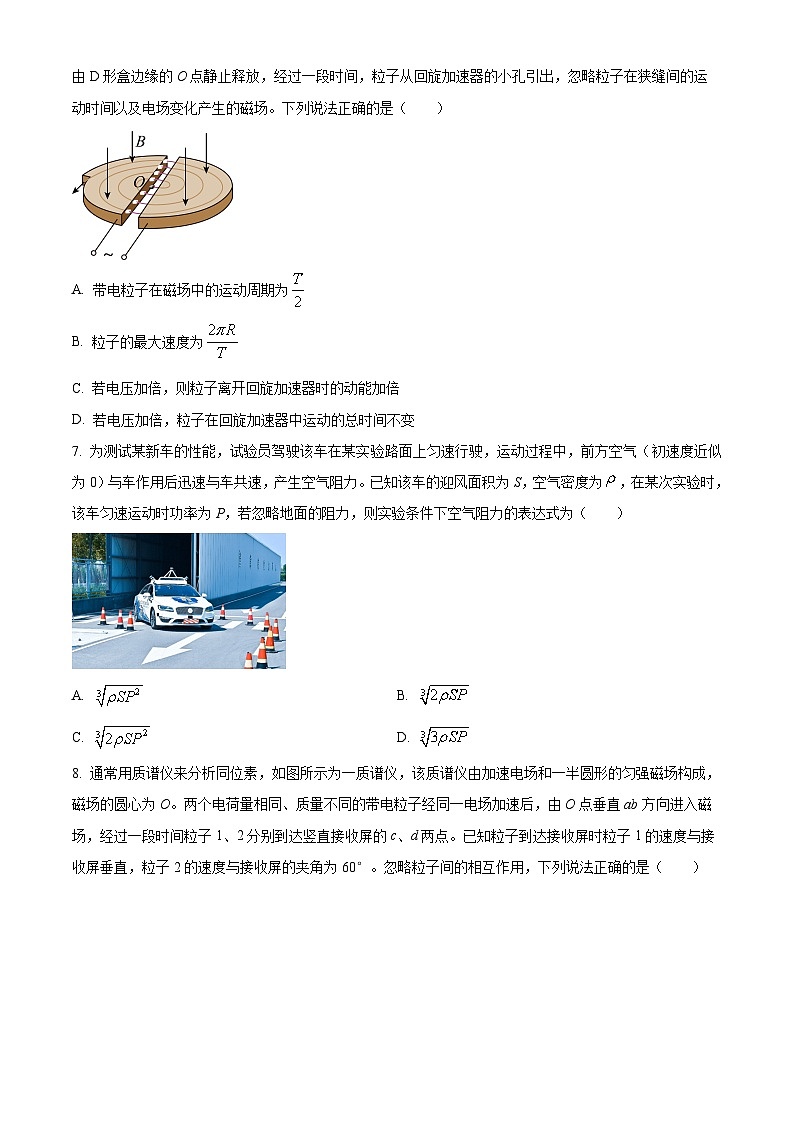

6. 如圖所示為回旋加速器，兩半徑為R的D形盒間接有周期為T的交流電壓，前電壓為，后電壓為，在垂直于D形盒所在平面加豎直向下的勻強磁場，磁感應強度大小未知，比荷為k的帶電粒子由D形盒邊緣的O點靜止釋放，經過一段時間，粒子從回旋加速器的小孔引出，忽略粒子在狹縫間的運動時間以及電場變化產生的磁場。下列說法正確的是（ ）
A. 帶電粒子在磁場中的運動周期為
B. 粒子的最大速度為
C. 若電壓加倍，則粒子離開回旋加速器時的動能加倍
D. 若電壓加倍，粒子在回旋加速器中運動的總時間不變
7. 為測試某新車的性能，試驗員駕駛該車在某實驗路面上勻速行駛，運動過程中，前方空氣（初速度近似為0）與車作用后迅速與車共速，產生空氣阻力。已知該車的迎風面積為S，空氣密度為，在某次實驗時，該車勻速運動時功率為P，若忽略地面的阻力，則實驗條件下空氣阻力的表達式為（ ）
A. B.
C. D.
8. 通常用質譜儀來分析同位素，如圖所示為一質譜儀，該質譜儀由加速電場和一半圓形的勻強磁場構成，磁場的圓心為O。兩個電荷量相同、質量不同的帶電粒子經同一電場加速后，由O點垂直ab方向進入磁場，經過一段時間粒子1、2分別到達豎直接收屏的c、d兩點。已知粒子到達接收屏?xí)r粒子1的速度與接收屏垂直，粒子2的速度與接收屏的夾角為60°。忽略粒子間的相互作用，下列說法正確的是（ ）
A. 磁場方向垂直紙面向里B. 粒子1、2做圓周運動的半徑比為
C. 粒子1、2的質量比為1：2D. 粒子1、2在磁場中運動的時間比為3：4
9. 如圖所示電路中，電表均為理想電表，電源的內阻為，已知，當滑動變阻器的滑動觸頭向左移動少許的過程，兩電流表示數變化量的絕對值分別為，流過定值電阻的電流變化量的絕對值為。下列說法正確的是（ ）
A. 電流表的示數增加，電流表的示數減小B.
C. D. 電源的輸出功率增加
10. 如圖甲所示，一個半徑為的絕緣圓柱面，有12根等長直導線均勻地緊緊貼在其表面且通有向上的電流，大小均為，其俯視圖如圖乙所示。已知通有電流的長直導線在距其距離為處產生的磁感應強度大小為（其中為一常數）。則（ ）
A. 第1和第11根直導線在圓心處產生的磁感應強度大小相等，方向相反
B. 第1和第11根直導線對第12根導線的安培力的合力小于第5和第6根直導線對第12根導線的安培力的合力
C. 第1和第11根直導線對第12根導線安培力的合力大小等于第1和第11根直導線對第6根導線的安培力的合力大小
D. 第12根導線受到其他11根導線對它的安培力的合力方向沿指向12的方向
二、實驗題（本題共2小題，共16分）
11. 某實驗小組的同學在探究電容器的充、放電時，設計了如圖甲所示的電路，實驗時進行了如下的操作∶
①將單刀雙擲開關接a，并穩定一段時間。
②將單刀雙擲開關接b，描繪出電流表示數隨時間的變化規律，如圖丙所示。
（1）根據電路圖甲用筆劃線代替導線將圖乙中的實物圖連線____；
（2）下列現象正確的是
A. 操作①中，電容器的上極板帶正電
B. 操作②中，流過電流計的電流向上
C. 操作②中，兩極板之間的電場強度逐漸減小
（3）若I-t圖線與坐標軸圍成的面積表示電荷量，電源的電壓為U=2V，電容器的電容約為 C=_____F（結果保留兩位有效數字）；如果操作①、②中，僅將電阻箱的阻值調小，則圖丙中，電容器的放電時t_________（填“變大”“變小”或“不變”）。
12. 某同學設計了如圖甲所示的電路完成了電源的電動勢和內阻的測量，已知電流表的量程為、內阻為，電壓表的量程為、內阻為，電源的電動勢約為3V、內阻約為。
（1）請按照電路圖甲將圖乙中的實物圖連線______；
（2）開關S閉合之前，滑動變阻器的滑動觸頭應位于______（選填“最左端”或“最右端”）；
（3）為了完成測量應將電流表量程擴大到0.6A，則電阻箱的阻值應為______，電壓表的量程應擴大到3V，則電阻箱的阻值應為______；
（4）通過改變滑動變阻器的滑動觸頭，得到了多組電流表和電壓表的示數，并利用得到的實驗數據描繪了如圖丙所示的伏安特性曲線，由圖像可知電源的電動勢為______V，電源的內阻為______（結果均保留兩位有效數字）。
三、計算題（本題共3小題，共計38分。解答時應寫出必要的文字說明、方程式和重要的演算步驟。只寫出最后答案的不能得分。有數值計算的題，答案中必須明確寫出數值和單位）
13. 如圖所示，兩平行金屬導軌間的距離L = 0.6 m，金屬導軌所在的平面與水平面的夾角θ = 30°，空間中存在磁感應強度大小B = 0.50 T、方向垂直于導軌所在平面向上的勻強磁場。金屬導軌的一端接有電動勢E = 9 V、內阻r = 1 Ω的直流電源?，F(xiàn)把一個質量m = 0.1 kg的導體棒ab放在金屬導軌上，導體棒靜止。導體棒與金屬導軌垂直且接觸良好，導體棒與金屬導軌接觸的兩點間的電阻R = 3.5 Ω，金屬導軌電阻不計，取重力加速度大小g = 10 m/s2，認為最大靜摩擦力等于滑動摩擦力。求：
（1）導體棒受到的安培力的大小FA；
（2）導體棒與導軌間的動摩擦因數的最小值μ0。
14. 如圖所示，質量均為m的木塊A、B并排放在光滑水平面上，木塊A上固定一豎直輕桿（質量不計），輕桿上端的O點系一長為l的細線，細線另一端系一質量為2m的球C?，F(xiàn)將C球拉起使細線水平伸直，并由靜止釋放C球，重力加速度為g，小球和木塊均可視為質點。求：
（1）C球從釋放到最低點過程中，木塊A移動的距離；
（2）A、B兩木塊分離時，A的速度大小；
（3）小球C第一次到達輕桿左側能上升的最大高度（相對小球的最低點）。
15. 如圖所示的坐標系中，y軸與虛線MN間存在豎直向下的勻強電場，y軸的右側存在一圓形勻強磁場，磁場方向垂直紙面向里（圖中未畫出），磁場與y軸相切于P點，一比荷為k的帶正電粒子由虛線與x軸的交點S處沿x軸的正方向以速度v0射入電場，粒子由P點進入圓形磁場，經過一段時間粒子由y軸的處垂直y軸再次進入電場，已知、，粒子的重力可忽略不計。求：
（1）電場強度E的大??；
（2）圓形磁場的半徑R以及磁感應強度B的大??；
（3）粒子再次回到虛線MN時到S點的距離以及由S點開始出發到再次回到虛線MN的總時間t。

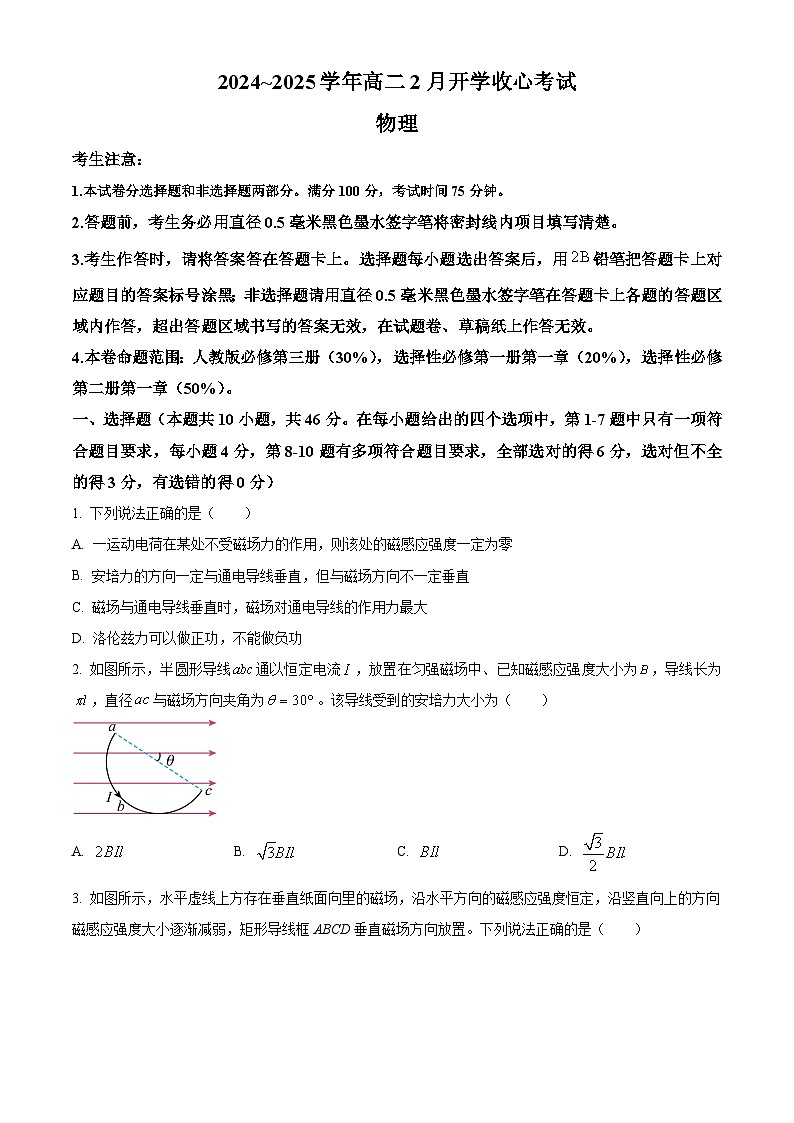

2024~2025學年高二2月開學收心考試
物理
考生注意：
1.本試卷分選擇題和非選擇題兩部分。滿分100分，考試時間75分鐘。
2.答題前，考生務必用直徑0.5毫米黑色墨水簽字筆將密封線內項目填寫清楚。
3.考生作答時，請將答案答在答題卡上。選擇題每小題選出答案后，用鉛筆把答題卡上對應題目的答案標號涂黑；非選擇題請用直徑0.5毫米黑色墨水簽字筆在答題卡上各題的答題區域內作答，超出答題區域書寫的答案無效，在試題卷、草稿紙上作答無效。
4.本卷命題范圍：人教版必修第三冊（30%），選擇性必修第一冊第一章（20%），選擇性必修第二冊第一章（50%）。
一、選擇題（本題共10小題，共46分。在每小題給出的四個選項中，第1-7題中只有一項符合題目要求，每小題4分，第8-10題有多項符合題目要求，全部選對的得6分，選對但不全的得3分，有選錯的得0分）
1. 下列說法正確是（ ）
A. 一運動電荷在某處不受磁場力的作用，則該處的磁感應強度一定為零
B. 安培力的方向一定與通電導線垂直，但與磁場方向不一定垂直
C. 磁場與通電導線垂直時，磁場對通電導線的作用力最大
D. 洛倫茲力可以做正功，不能做負功
【答案】C
【解析】
【詳解】A．當運動電荷的速度方向與磁場方向平行時，其不受磁場力的作用，所以一運動電荷在某處不受磁場力的作用，該處的磁感應強度不一定為零，A錯誤；
B．由左手定則可知，安培力的方向與通電導線及磁場均垂直，B錯誤；
C．根據安培力大小公式（為B與I之間的夾角），當磁場與通電導線垂直時，磁場對通電導線的作用力最大， C正確；
D．洛倫茲力方向與速度方向垂直，所以洛倫茲力不做功，D錯誤。
故選C。
2. 如圖所示，半圓形導線通以恒定電流，放置在勻強磁場中、已知磁感應強度大小為，導線長為，直徑與磁場方向夾角為。該導線受到的安培力大小為（ ）
A. B. C. D.
【答案】C
【解析】
【詳解】該導線受到的安培力
故選C。
3. 如圖所示，水平虛線上方存在垂直紙面向里的磁場，沿水平方向的磁感應強度恒定，沿豎直向上的方向磁感應強度大小逐漸減弱，矩形導線框ABCD垂直磁場方向放置。下列說法正確的是（ ）
A. 導線框向上平移的過程中，導線框中不能產生感應電流
B. 使線框繞AB軸轉動的過程中，導線框中能產生感應電流
C. 導線框向右平移的過程中，導線框中能產生感應電流
D. 使導線框繞過C點垂直紙面的軸在紙面內轉動的過程中，導線框中不能產生感應電流
【答案】B
【解析】
【詳解】A．導線框中能產生感應電流的條件是穿過閉合回路的磁通量發生改變。根據磁通量Φ = BS可知，導線框向上平移的過程中，磁感應強度減小，穿過導線框的磁通量逐漸減小，則導線框中能產生感應電流，A錯誤；
B．使線框繞AB軸轉動的過程中，穿過導線框的磁通量在發生改變，則導線框中能產生感應電流，B正確；
C．導線框向右平移的過程中，穿過導線框的磁通量不變，則導線框中不能產生感應電流，C錯誤；
D．使導線框繞過C點垂直紙面的軸在紙面內轉動的過程中，穿過導線框的磁通量在發生改變，則導線框中能產生感應電流，D錯誤。
故選 B。
4. 如圖所示，某同學質量為60kg，在軍事訓練中要求他從岸上以2m/s的速度水平向右跳到一條向他緩緩飄來的小船上，然后去執行任務，小船的質量是100kg，速度是0.4m/s，該同學上船后又跑了幾步，最終停在船上，不計水和空氣的阻力，以向右為正方向，人停在船上時，小船的速度為（ ）
A. 0.5m/sB. m/sC. 1.0m/sD. m/s
【答案】A
【解析】
【詳解】把人和船作為一個系統，由于不計水和空氣的阻力，則該系統動量守恒，設最終速度為v，規定向右為正方向，則有
代入數據解得
故選A。
5. 煤氣灶打火裝置的原理是尖端放電，打火時放電端與灶體間的電場線如圖所示，其中a、b、c為同一直線電場線上的三點，cd垂直電場線abc，已知ab=bc。下列說法正確的是（ ）
A. 放電端O接電源的負極
B. d點的電勢比c點的電勢低
C. a點的電場強度比d點的電場強度小
D. ab間的電勢差等于bc間的電勢差
【答案】A
【解析】
【詳解】A．由電場線的分布可知，放電端O應接電源的負極，故A正確；
B．等勢線與電場線垂直，過c、d兩點作出等勢線，如圖所示
電場線由高等勢面指向低等勢面，所以d點的電勢比c點的電勢高，故B錯誤；
C．又電場線的疏密程度反應電場強度的大小，電場線越密集，電場強度越大，所以a點的電場強度大于d點的電場強度，故C錯誤；
D．由電場線的分布情況可知，ab段的平均電場強度要大于bc段的電場強度，根據定性分析可得ab間的電勢差大于bc間的電勢差，故D錯誤。
故選A。
6. 如圖所示為回旋加速器，兩半徑為R的D形盒間接有周期為T的交流電壓，前電壓為，后電壓為，在垂直于D形盒所在平面加豎直向下的勻強磁場，磁感應強度大小未知，比荷為k的帶電粒子由D形盒邊緣的O點靜止釋放，經過一段時間，粒子從回旋加速器的小孔引出，忽略粒子在狹縫間的運動時間以及電場變化產生的磁場。下列說法正確的是（ ）
A. 帶電粒子在磁場中的運動周期為
B. 粒子的最大速度為
C. 若電壓加倍，則粒子離開回旋加速器時的動能加倍
D. 若電壓加倍，粒子在回旋加速器中運動的總時間不變
【答案】B
【解析】
【詳解】A．忽略粒子在電場中加速時間，則交變電場變化周期等于粒子在磁場中圓周運動周期，即帶電粒子在磁場中的運動周期為T。故A錯誤；
B．粒子在磁場中勻速圓周運動
可知速度最大時圓周半徑達到最大，等于D形盒半徑R，則粒子被加速的最大速度為
故B正確；
C．由
可知，粒子獲得的最大動能與加速電壓無關。故C錯誤。
D．粒子每被加速一次，動能增加qU0，所以粒子被加速的次數為
若電壓加倍，則粒子被加速的次數會減半，粒子在回旋加速器中運動的總時間也會減半。故D錯誤。
故選B。
7. 為測試某新車的性能，試驗員駕駛該車在某實驗路面上勻速行駛，運動過程中，前方空氣（初速度近似為0）與車作用后迅速與車共速，產生空氣阻力。已知該車的迎風面積為S，空氣密度為，在某次實驗時，該車勻速運動時功率為P，若忽略地面的阻力，則實驗條件下空氣阻力的表達式為（ ）
A. B.
C. D.
【答案】A
【解析】
【詳解】車在做勻速直線運動，忽略地面阻力，則牽引力與空氣阻力平衡，則有
該車勻速運動時功率為P，則有
在極短時間內與車的迎風面發生作用的空氣的質量
對上述空氣進行分析，根據動量定理有
根據牛頓第三定律有
解得
故選A。
8. 通常用質譜儀來分析同位素，如圖所示為一質譜儀，該質譜儀由加速電場和一半圓形的勻強磁場構成，磁場的圓心為O。兩個電荷量相同、質量不同的帶電粒子經同一電場加速后，由O點垂直ab方向進入磁場，經過一段時間粒子1、2分別到達豎直接收屏的c、d兩點。已知粒子到達接收屏?xí)r粒子1的速度與接收屏垂直，粒子2的速度與接收屏的夾角為60°。忽略粒子間的相互作用，下列說法正確的是（ ）
A. 磁場方向垂直紙面向里B. 粒子1、2做圓周運動的半徑比為
C. 粒子1、2的質量比為1：2D. 粒子1、2在磁場中運動的時間比為3：4
【答案】CD
【解析】
【詳解】A．由于帶電粒子可由加速電場加速后進入磁場，則可得粒子帶正電，粒子進入磁場后向左偏轉，則由左手定則可得，磁場方向垂直紙面向外，故A錯誤；
B．分別做粒子進出磁場速度方向的垂線，交點可確定圓心位置分別為O1、O2，作圖如下
設兩軌跡圓半徑分別為R1、R2，磁場圓半徑為R，則由幾何關系可得
解得
由幾何關系可得O2與a重合，則可得
R2=R
則粒子1、2做圓周運動的半徑比為
故B錯誤；
C．粒子由電場加速可得
進入磁場做圓周運動可得
化簡可得
可知質量與軌跡圓半徑的平方成正比，則
設粒子在磁場中運動時圓心角為，粒子在磁場中運動時間可表示為
由幾何關系可得，兩次圓心角分別為、，則可得時間之比為
故CD正確。
故選CD。
9. 如圖所示電路中，電表均為理想電表，電源的內阻為，已知，當滑動變阻器的滑動觸頭向左移動少許的過程，兩電流表示數變化量的絕對值分別為，流過定值電阻的電流變化量的絕對值為。下列說法正確的是（ ）
A. 電流表的示數增加，電流表的示數減小B.
C. D. 電源的輸出功率增加
【答案】AB
【解析】
【詳解】A．滑動變阻器的滑動觸頭向左移動少許，滑動變阻器接入電路的電阻值減小，電路總電阻減小，由閉合回路歐姆定律可知，電流表的示數增加，內電壓增大，則路端電壓減小，由
可知電流表減小，故A正確；
B．對定值電阻由歐姆定律得
則有
又由閉合電路歐姆定律得
則有
由于，所以
故B正確；
C．由并聯電路的特點得
可知流過定值電阻的電流增加，則
故C錯誤；
D．由于電源的內阻與外電路總電阻的關系未知，所以該過程電源輸出功率如何變化不能確定，故D錯誤。
故選AB。
10. 如圖甲所示，一個半徑為的絕緣圓柱面，有12根等長直導線均勻地緊緊貼在其表面且通有向上的電流，大小均為，其俯視圖如圖乙所示。已知通有電流的長直導線在距其距離為處產生的磁感應強度大小為（其中為一常數）。則（ ）
A. 第1和第11根直導線在圓心處的產生的磁感應強度大小相等，方向相反
B. 第1和第11根直導線對第12根導線的安培力的合力小于第5和第6根直導線對第12根導線的安培力的合力
C. 第1和第11根直導線對第12根導線的安培力的合力大小等于第1和第11根直導線對第6根導線的安培力的合力大小
D. 第12根導線受到其他11根導線對它的安培力的合力方向沿指向12的方向
【答案】BC
【解析】
詳解】A．
分析圖知，第1和第11根直導線在圓心處的產生的磁感應強度大小相等，方向成，故A錯誤；
BC．如圖所示，任意導線（以5號線舉例）對12號導線安培力的水平分量可表示為
其中正比于，而
因此取值與角度無關，由力的合成規律可得第1和第11根直導線對第12根導線的安培力小于第5和第6根直導線對第12根導線的安培力，C項同理，故BC正確；
D．第12根導線受到其他11根導線對它的安培力的合力方向沿12指向的方向，故D錯誤。
故選BC。
二、實驗題（本題共2小題，共16分）
11. 某實驗小組的同學在探究電容器的充、放電時，設計了如圖甲所示的電路，實驗時進行了如下的操作∶
①將單刀雙擲開關接a，并穩定一段時間。
②將單刀雙擲開關接b，描繪出電流表的示數隨時間的變化規律，如圖丙所示。
（1）根據電路圖甲用筆劃線代替導線將圖乙中實物圖連線____；
（2）下列現象正確的是
A. 操作①中，電容器的上極板帶正電
B. 操作②中，流過電流計的電流向上
C. 操作②中，兩極板之間的電場強度逐漸減小
（3）若I-t圖線與坐標軸圍成的面積表示電荷量，電源的電壓為U=2V，電容器的電容約為 C=_____F（結果保留兩位有效數字）；如果操作①、②中，僅將電阻箱的阻值調小，則圖丙中，電容器的放電時t_________（填“變大”“變小”或“不變”）。
【答案】（1） （2）AC
（3） ①. ②. 變小
【解析】
【小問1詳解】
由電路圖甲將圖乙中的實物圖依次連線，如圖所示
【小問2詳解】
A．操作①中，電源對電容器充電，回路中的電流沿逆時針方向，則電容器的上極板帶正電，故A正確；
B．操作②中，電容器放電，由于上極板帶正電，則該過程中流過電流計的電流向下，故B錯誤；
C．電容器放電的過程中，電容器所帶電荷量逐漸減小，則兩極板間的電壓逐漸減小，根據可知場強不斷變小，故C正確；
故選AC。
【小問3詳解】
[1]圖像中，圖像與橫坐標軸圍成的面積表示電荷量，根據橫軸與縱軸的數據可知，一個格子的電荷量為8×10-5C，由大于半格算一個，小于半格舍去，因此圖像所包含的格子個數為38，所以釋放的電荷量為
q =8×10-5 C×38=3.04×10-3 C
根據電容器的電容可得
[2]電容器放電過程的平均電流為
又
所以電阻箱的阻值R越小，越大，t越短。
12. 某同學設計了如圖甲所示的電路完成了電源的電動勢和內阻的測量，已知電流表的量程為、內阻為，電壓表的量程為、內阻為，電源的電動勢約為3V、內阻約為。
（1）請按照電路圖甲將圖乙中的實物圖連線______；
（2）開關S閉合之前，滑動變阻器的滑動觸頭應位于______（選填“最左端”或“最右端”）；
（3）為了完成測量應將電流表量程擴大到0.6A，則電阻箱的阻值應為______，電壓表的量程應擴大到3V，則電阻箱的阻值應為______；
（4）通過改變滑動變阻器的滑動觸頭，得到了多組電流表和電壓表的示數，并利用得到的實驗數據描繪了如圖丙所示的伏安特性曲線，由圖像可知電源的電動勢為______V，電源的內阻為______（結果均保留兩位有效數字）。
【答案】（1） （2）最左端
（3） ①. 2 ②. 2000
（4） ①. 3.0 ②. 4.2
【解析】
【小問1詳解】
根據電路圖甲將圖乙中的實物圖連線，如圖所示。
【小問2詳解】
為了保護電路，閉合開關前滑動變阻器的滑片應置于阻值最大處，根據電路圖可知，應置于最左端。
【小問3詳解】
由電流表的改裝原理可知
解得
由電壓表的改裝原理可知
解得
【小問4詳解】
根據電路圖，由閉合電路的歐姆定律可得
變形得
結合圖像可知
解得
三、計算題（本題共3小題，共計38分。解答時應寫出必要的文字說明、方程式和重要的演算步驟。只寫出最后答案的不能得分。有數值計算的題，答案中必須明確寫出數值和單位）
13. 如圖所示，兩平行金屬導軌間的距離L = 0.6 m，金屬導軌所在的平面與水平面的夾角θ = 30°，空間中存在磁感應強度大小B = 0.50 T、方向垂直于導軌所在平面向上的勻強磁場。金屬導軌的一端接有電動勢E = 9 V、內阻r = 1 Ω的直流電源?，F(xiàn)把一個質量m = 0.1 kg的導體棒ab放在金屬導軌上，導體棒靜止。導體棒與金屬導軌垂直且接觸良好，導體棒與金屬導軌接觸的兩點間的電阻R = 3.5 Ω，金屬導軌電阻不計，取重力加速度大小g = 10 m/s2，認為最大靜摩擦力等于滑動摩擦力。求：
（1）導體棒受到的安培力的大小FA；
（2）導體棒與導軌間的動摩擦因數的最小值μ0。
【答案】（1）0.6 N
（2）
【解析】
【小問1詳解】
根據閉合電路歐姆定律可知，通過導體棒的電流
導體棒受到的安培力大小為
解得
【小問2詳解】
對導體棒受力分析，根據受力平衡有
根據題意有
解得
14. 如圖所示，質量均為m的木塊A、B并排放在光滑水平面上，木塊A上固定一豎直輕桿（質量不計），輕桿上端的O點系一長為l的細線，細線另一端系一質量為2m的球C?，F(xiàn)將C球拉起使細線水平伸直，并由靜止釋放C球，重力加速度為g，小球和木塊均可視為質點。求：
（1）C球從釋放到最低點過程中，木塊A移動的距離；
（2）A、B兩木塊分離時，A的速度大??；
（3）小球C第一次到達輕桿左側能上升的最大高度（相對小球的最低點）。
【答案】（1）
（2）
（3）
【解析】
【小問1詳解】
C球從釋放到最低點過程中，A、B、C構成的系統，水平方向動量守恒。根據動量守恒定律水平方向的位移表達式有
其中
解得
【小問2詳解】
當C球運動到最低點時，A、B開始分離，根據動量守恒定律有
根據機械能守恒定律有
解得
【小問3詳解】
A、B分離后，對C與A構成的系統，在水平方向動量守恒，當小球C第一次到達輕桿左側能上升的最大高度時，則有
令小球C第一次到達輕桿左側能上升的最大高度為h，則有
解得
15. 如圖所示的坐標系中，y軸與虛線MN間存在豎直向下的勻強電場，y軸的右側存在一圓形勻強磁場，磁場方向垂直紙面向里（圖中未畫出），磁場與y軸相切于P點，一比荷為k的帶正電粒子由虛線與x軸的交點S處沿x軸的正方向以速度v0射入電場，粒子由P點進入圓形磁場，經過一段時間粒子由y軸的處垂直y軸再次進入電場，已知、，粒子的重力可忽略不計。求：
（1）電場強度E的大??；
（2）圓形磁場的半徑R以及磁感應強度B的大??；
（3）粒子再次回到虛線MN時到S點的距離以及由S點開始出發到再次回到虛線MN的總時間t。
【答案】（1）；（2），；（3）0，
【解析】
【詳解】（1）粒子從S點射出后，粒子在電場中做類平拋運動，沿x軸方向有
沿y軸方向有
解得
根據牛頓第二定律得
解得
（2）粒子經過P點時沿y軸方向的速度大小為
結合上述解得
粒子經過P點的速度大小為
令粒子在P點時速度方向與水平方向的夾角為，則有
解得
設粒子由Q點射出磁場，然后由T點垂直y軸進入電場，粒子在磁場中運動的軌道半徑為r，作出粒子運動軌跡如圖所示
根據幾何關系得
，
解得
，
粒子在磁場中做圓周運動時，由洛倫茲力提供向心力，則有
解得
（3）粒子由T點回到電場后做類平拋運動，則粒子運動到虛線MN的時間為
沿y軸方向的位移為
解得
可知，粒子由S點經過MN，即到S點距離為0，又由幾何關系可知，粒子在磁場中偏轉的角度為
粒子在磁場中運動的時間為
粒子在磁場中的運動周期為
解得
粒子由Q到T做勻速直線運動，位移為
粒子勻速的時間為
所以總時間為
