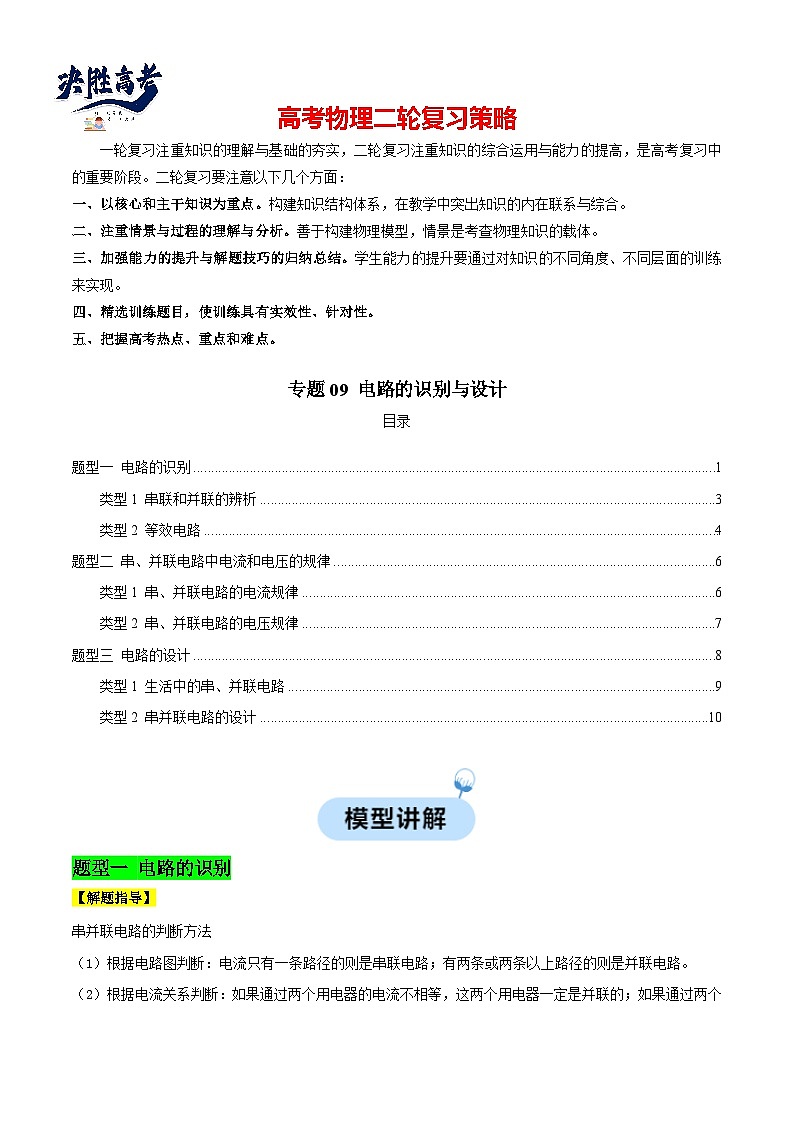

專題09 電路的識別與設計
目錄
\l "_Tc14468" 題型一 電路的識別1
TOC \ "1-3" \h \u \l "_Tc17416" 類型1 串聯和并聯的辨析 PAGEREF _Tc17416 \h 3
\l "_Tc16778" 類型2 等效電路 PAGEREF _Tc16778 \h 5
\l "_Tc3937" 題型二 串、并聯電路中電流和電壓的規律 PAGEREF _Tc3937 \h 9
\l "_Tc17783" 類型1 串、并聯電路的電流規律 PAGEREF _Tc17783 \h 10
\l "_Tc11352" 類型2 串、并聯電路的電壓規律 PAGEREF _Tc11352 \h 11
\l "_Tc25721" 題型三 電路的設計 PAGEREF _Tc25721 \h 14
\l "_Tc7485" 類型1 生活中的串、并聯電路 PAGEREF _Tc7485 \h 14
\l "_Tc6445" 類型2 串并聯電路的設計 PAGEREF _Tc6445 \h 16
題型一 電路的識別
【解題指導】
串并聯電路的判斷方法
（1）根據電路圖判斷：電流只有一條路徑的則是串聯電路；有兩條或兩條以上路徑的則是并聯電路。

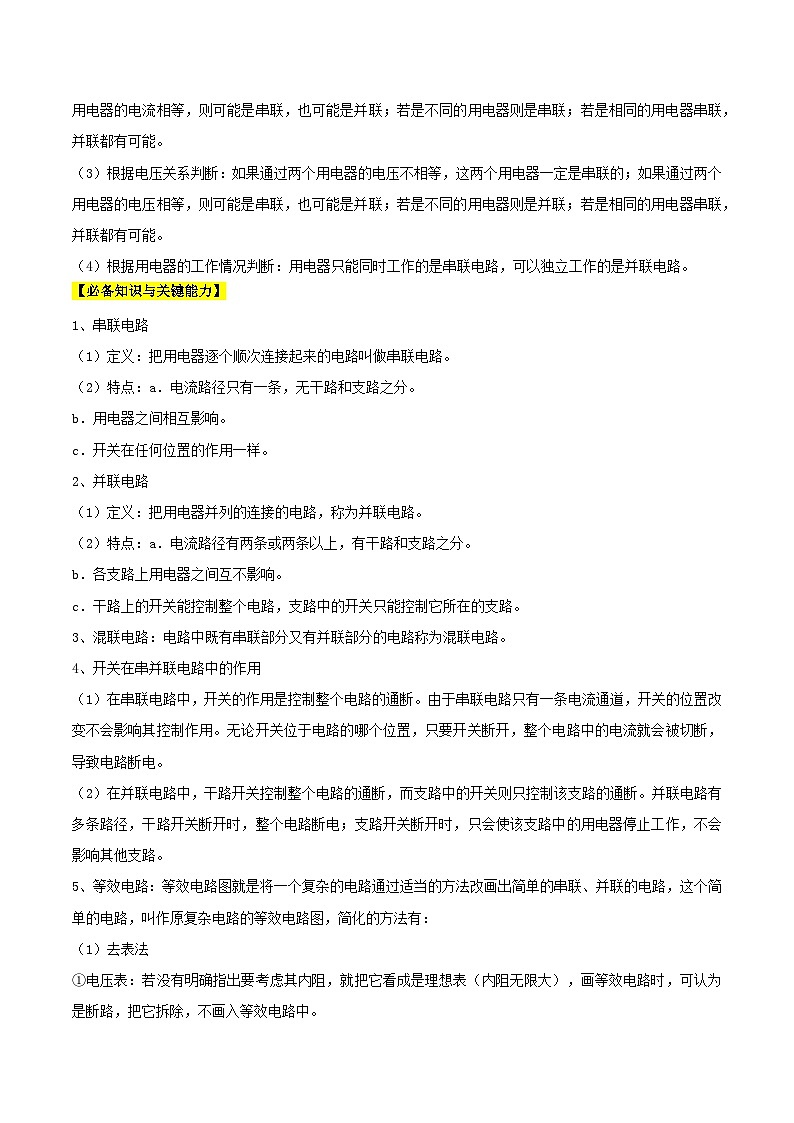

（2）根據電流關系判斷：如果通過兩個用電器的電流不相等，這兩個用電器一定是并聯的；如果通過兩個用電器的電流相等，則可能是串聯，也可能是并聯；若是不同的用電器則是串聯；若是相同的用電器串聯，并聯都有可能。
（3）根據電壓關系判斷：如果通過兩個用電器的電壓不相等，這兩個用電器一定是串聯的；如果通過兩個用電器的電壓相等，則可能是串聯，也可能是并聯；若是不同的用電器則是并聯；若是相同的用電器串聯，并聯都有可能。
（4）根據用電器的工作情況判斷：用電器只能同時工作的是串聯電路，可以獨立工作的是并聯電路。
【必備知識與關鍵能力】
1、串聯電路
（1）定義：把用電器逐個順次連接起來的電路叫做串聯電路。
（2）特點：a．電流路徑只有一條，無干路和支路之分。
b．用電器之間相互影響。
c．開關在任何位置的作用一樣。
2、并聯電路
（1）定義：把用電器并列的連接的電路，稱為并聯電路。
（2）特點：a．電流路徑有兩條或兩條以上，有干路和支路之分。
b．各支路上用電器之間互不影響。
c．干路上的開關能控制整個電路，支路中的開關只能控制它所在的支路。
3、混聯電路：電路中既有串聯部分又有并聯部分的電路稱為混聯電路。
4、開關在串并聯電路中的作用
（1）在串聯電路中，開關的作用是控制整個電路的通斷。由于串聯電路只有一條電流通道，開關的位置改變不會影響其控制作用。無論開關位于電路的哪個位置，只要開關斷開，整個電路中的電流就會被切斷，導致電路斷電。?
（2）在并聯電路中，干路開關控制整個電路的通斷，而支路中的開關則只控制該支路的通斷。并聯電路有多條路徑，干路開關斷開時，整個電路斷電；支路開關斷開時，只會使該支路中的用電器停止工作，不會影響其他支路。
5、等效電路：等效電路圖就是將一個復雜的電路通過適當?shù)姆椒ǜ漠嫵龊唵蔚拇?lián)、并聯的電路，這個簡單的電路，叫作原復雜電路的等效電路圖，簡化的方法有：
（1）去表法
①電壓表：若沒有明確指出要考慮其內阻，就把它看成是理想表（內阻無限大），畫等效電路時，可認為是斷路，把它拆除，不畫入等效電路中。
②電流表：當不計電流表對電路的影響時，也把它看成是理想表（內阻為零），畫等效電路時，可把它當做一根導線處理，也不畫入等效電路中。
③導線：電阻為零．畫等效電路時可任意將其伸長、縮短、變形。
（2）支路法根據電流從電源正極（電勢高處）流向負極（電勢低處）的特點，找出從“分流點”到“匯流點”的所有的支路，將電路簡化為若干并聯的支路。
（3）等勢（電勢）法其要點是找出電路中電勢相等的各點，例如，凡是用導線相連的各點，都是電勢相等的點，然后將各用電器按原來端點所在的位置，分別跨接在對應的等勢點上，這些用電器便都是并聯的，其它用電器再按電勢高低的順序串聯，就可以把一個較復雜的電路，簡化為一個易分辨串、并聯關系的等效的規范的電路．

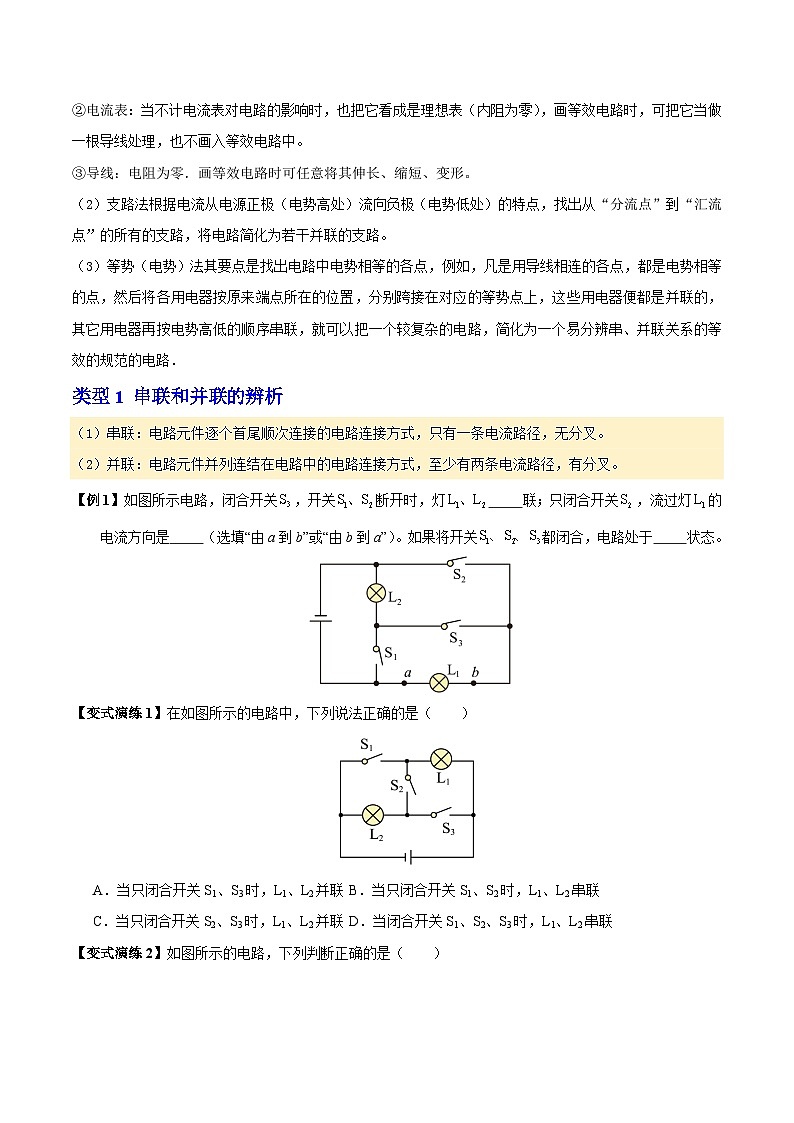

類型1 串聯和并聯的辨析
（1）串聯：電路元件逐個首尾順次連接的電路連接方式，只有一條電流路徑，無分叉。
（2）并聯：電路元件并列連結在電路中的電路連接方式，至少有兩條電流路徑，有分叉。
【例1】如圖所示電路，閉合開關，開關斷開時，燈 聯；只閉合開關，流過燈的電流方向是 （選填“由a到b”或“由b到a”）。如果將開關都閉合，電路處于 狀態。
【答案】 串 由a到b 短路
【詳解】[1]由電路圖知道，閉合開關，開關斷開時，電流的路徑只有一條，即燈串聯。
[2]由于在電源外部電流從電源正極流向負極，所以，流過燈的電流方向是由a到b。
[3]由電路圖知道，如果將開關S1、S2、S3都閉合，電源的兩端被導線相連，造成電源短路。
【變式演練1】在如圖所示的電路中，下列說法正確的是（ ）
A．當只閉合開關S1、S3時，L1、L2并聯B．當只閉合開關S1、S2時，L1、L2串聯
C．當只閉合開關S2、S3時，L1、L2并聯D．當閉合開關S1、S2、S3時，L1、L2串聯
【答案】A
【詳解】A．由電路圖可知，當只閉合開關S1、S3時，電流有兩條路徑，燈L1、L2并聯，故A正確；
B．由電路圖可知，只閉合開關S1、S2時，燈L2被短路，電路是關于L1的簡單電路，故B錯誤；
C．由電路圖可知，只閉合開關S2、S3時，燈L1被短路，電路是關于L2的簡單電路，故C錯誤；
D．由電路圖可知，同時閉合開關S1、S2、S3時，電流經三個開關回到電源的負極，會造成電源短路，故D錯誤。
故選A。
【變式演練2】如圖所示的電路，下列判斷正確的是（ ）
A．閉合開關，斷開開關時，燈并聯
B．閉合開關，斷開開關時，燈串聯
C．閉合開關，斷開開關時，燈亮、不亮
D．閉合開關，斷開開關時，燈都發光
【答案】C
【詳解】A．閉合開關S2，斷開開關S1、S3時，電流從電源正極經燈泡L2、開關S2、燈泡L1、回到電源負極，則燈L1、L2串聯，故A錯誤；
B．閉合開關S1、S3，斷開開關S2時，電流有兩條路徑，因此燈L1、L2并聯，故B錯誤；
C．閉合開關S1、S2，斷開開關S3時，為L2的簡單電路，L1被短路，因此L2發光，L1不發光，故C正確；
D．閉合開關S2、S3，斷開開關S1時，為L1的簡單電路，L2被短路，因此L1發光，L2不發光，故D錯誤。
故選C。
【變式演練3】如圖是理發吹風機的電路，其中電熱絲通電后可發熱，電動機通電時可送風，選擇開關可在“1、2”間、“2、3”間、“3、4”間三個位置與觸點接觸。當選擇開關在“ ”位置時，吹風機送熱風，這時電熱絲與電動機是 聯的。
【答案】 3、4 并
【詳解】[1][2]當開關接觸1、2觸點時，電熱絲和電動機都處在斷路的狀態，故吹風機不工作；當開關S同時與2、3接觸時，電動機處于通路狀態，電熱絲處于斷路狀態，故吹出冷風；當開關接觸3、4兩個觸點時，電動機和電熱絲都處于通路，均正常工作，此時吹風機送熱風，且電熱絲和電動機在兩條支路上，因此是并聯的。
類型2 等效電路
三步法畫等效電路圖的方法是：標點定勢，順流而下．其步驟為：
（1）標出等勢點．依次找出各個等勢點，并從高電勢點到低電勢點順次標清各等勢點字母．一般地，無阻導線視為等勢線，無流電阻視為等勢線。
（2）捏合等勢點畫草圖．即把幾個電勢相同的等勢點拉到一起，合為一點，然后假想提起該點“抖動”一下，以理順從該點向下一個節點電流方向相同的電阻，這樣逐點依次畫出草圖．畫圖時要注意標出在每個等勢點處電流“兵分幾路”及與下一個節點的聯接關系。
（3）整理電路圖．要注意等勢點、電阻序號與原圖一一對應，整理后的等效電路圖力求規范，以便計算。
【例2】在如圖所示的電路中，只閉合S3和同時閉合S1和S3、斷開S2兩種情況下，電流表指針位置都如圖所示，則同時閉合S1和S3、斷開S2時，通過L1的電流為 A（要求畫出等效電路）
（1）閉合S3：
（2）同時閉合S1和S3、斷開S2：
（3）只閉合S2.
【答案】 1.2A
【詳解】（1）（2）[1][2][3]由電路圖可知，只閉合S3時電路為燈泡L2的簡單電路，電流表測電路中的電流，等效電路如圖所示：
同時閉合S1和S3、斷開S2時，兩燈泡并聯，電流表測干路電流，等效電路圖如下所示：
并聯電路各支路獨立工作、互不影響，通過L2的電流不變，因為并聯電路中干路電流等于各支路電流之和，且兩次電流表指針的位置相同，故只閉合S3時，測量L2支路電流表的量程為0~0.6A，分度值為0.02A，則I2=0.3A；同時閉合S1和S3、斷開S2時，干路電流表的量程為0~3A，分度值為0.1A，則I=1.5A，則通過L1的電流
（3）[4]只閉合S2，電流從電源正極出發依次經電流表、燈泡L2、L1、開關S2回負極，兩燈泡串聯，等效電路如圖所示：
【變式演練1】電路中有多個開關時，開關閉合、斷開情況不同會讓電路發生變化，準確判斷等效電路是解決動態電路的關鍵，如圖動態電路判斷正確的是（ ）
A．閉合和，和串聯B．閉合和，只有發光
C．閉合和，和并聯D．閉合和，只有發光
【答案】C
【詳解】A．由圖可知，閉合和，將導線直接連接在電源兩端，和短路，故A錯誤；
BC．由圖可知，閉合和，和并聯，兩燈都發光，故B錯誤，C正確；
D．由圖可知，閉合和，短路，只有發光，故D錯誤。
故選C。
【變式演練2】飛機黑匣子的電路等效為兩部分，一部分為信號發射電路，可用等效電阻R1表示，用開關S1控制，30天后自動斷開，R1停止工作；另一部分為信息儲存電路，可用等效電阻R2，用開關S2控制，能持續工作6年，如圖所示．關于黑匣子的等效電路中正確的是
A．B．C．D．
【答案】B
【詳解】A圖中的開關S1控制整個電路，故不符合題意；B圖中兩個電阻并聯，兩個開關各控制一個電阻，并且符合題目中所描述的所有內容，故符合題意；C圖中的開關S1控制整個電路，故不符合題意；D圖中的開關S1控制整個電路，故不符合題意；故應選B．
【變式演練3】如圖所示的電路，若電源電壓為6V，在方框內畫出各問的等效電路，并完成相關計算：
（1）當只閉合S2和S4時，電壓表的示數為3.8V，電流表A1的示數為0.2A。
①L1和L2兩端的電壓各為多少？
②通過L1和L2的電流各為多少？
（2）當只閉合S1和S3時，電流表A1和A2的示數分別為0.28A和0.6A，求燈L1和L2通過的電流為多少？
（3）同時閉合S2、S3、S4，電壓表的示數為多少？
【答案】等效電路見解析；（1）①3.8V，2.2V；②0.2A，0.2A；（2）0.28A，0.32A；（3）6V
【詳解】解：（1）由電路圖可知，當只閉合S2和S4時，L1和L2串聯，電壓表測L1兩端電壓，電流表A1和A2測串聯電路中的電流。等效電路如下圖1：
電壓表的示數為3.8V，即L1兩端的電壓U1＝3.8V，由串聯電路的總電壓等于各用電器兩端的電壓之和可得，L2兩端的電壓
②根據串聯電路的電流處處相等的特點可知：通過L1和L2的電流相等為0.2A；
（2）由電路圖可知，當只閉合S1和S3時，L1和L2并聯，電流表A1測L1的電流，A2測干路電流；等效電路如圖2：
電流表A1示數0.28A，即通過L1的電流I1＝0.28A，電流表A2的示數0.6A，即干路電流I＝0.6A，由并聯電路中干路電流等于各支路電流之和可得，通過L2的電流
（3）由電路圖可知，同時閉合S2、S3、S4，只有L1接入電路，電壓表測電源電壓；等效電路如圖3：
電壓表示數為6V。
答：（1）L1和L2兩端的電壓分別為3.8V、2.2V；通過L1和L2的電流都是0.2A；
（2）當只閉合S1和S3時，燈L1和L2通過的電流分別為0.28A和0.32A；
（3）同時閉合S2、S3、S4，電壓表的示數為6V。
題型二 串、并聯電路中電流和電壓的規律
【解題指導】
1、串聯電路中的電流規律：從理論上分析，經過電路中各個部分的電荷，不會消失，也不會憑空增加，所以單位時間內經過串聯電路各處的電荷一樣多，也就是說串聯電路中電流處處相等．表達式為I1=I2=…In。
2、并聯電路中的電流規律：電流和水流相似，我們以水流為例，從干渠里流出來的水分支后，由于每一條支路上的水流都是從干渠里流出來的，所以每一條支路上的水流都比干渠中的水流少，同理，在并聯電路中，每一條支路中的電流都比干路中的電流小，所以并聯電路有分流的特點．也就是說在并聯電路中，干路電流等于各支路電流之和．表達式為：I=I1+I2+…In。
3、串聯電路中的電壓規律：串聯電路中總電壓等于各部分電路電壓之和，數學表達式：U=U1+U2。
4、并聯電路中各支路兩端的電壓相等，等于總電壓，數學表達式：U=U1=U2。
【必備知識與關鍵能力】
1、串并聯電路電流規律
（1）串聯電路的電流規律：串聯電路中各處電流都相等；公式：I=I1=I2(用電器越多，亮度越低)。
（2）并聯電路的電流規律：并聯電路中總電流等于各支路中電流之和；公式： I=I1+I2(用電器越多，干路電流越大)。
2、串、并聯電路中電壓的規律
（1）串聯電路兩端的總電壓等于各部分電路兩端的電壓之和（即U串=U1+U2）。
（2）并聯電路各支路兩端的電壓相等，都等于電源電壓。（即U并= U1=U2）。
類型1 串、并聯電路的電流規律
（1）無論串聯電路中的用電器規格是否相同，只要串聯，通過電路的電流處處相等，串聯電路中電流相等不要理解為電流是不變的，一個用電器的電流改變，流過其他用電器的電流也改變，但兩者相等。
（2）解決此類題目時，分析電路連接情況以及電流表是測量哪一部分電路的電流是關鍵，必要時可畫出其等效電路圖，然后再根據串、并聯電路的電流規律得出正確結論。
【例1】如圖所示電路，電阻和是 聯（選填“串”或“并”）。電流表與電流表的讀數之比是，則兩個電阻值和之比是 。
【答案】 并
【詳解】[1]由圖知道，閉合開關S，電路有兩條電流的路徑，即電阻R1和R2是并聯的，電流表A1測干路電流，電流表A2測通過R2的電流。
[2]電流表A1與電流表A2的讀數之比是5∶2，即干路電流與通過R2的電流之比為
因為并聯電路中干路電流等于各支路電流之和，所以通過R1、R2的電流之比
根據并聯電路的分流關系知道，兩個電阻值R1和R2之比是
【變式演練1】如圖所示的四個電路中，開關均閉合后，通過兩個燈泡的電流一定相等的是（ ）
A．B．C．D．
【答案】B
【詳解】只有兩個燈泡串聯時，通過它們的電流才一定相等。ACD中兩個燈泡并聯，B中兩燈泡串聯。故B符合題意，ACD不符合題意。
故選B。
【變式演練2】如圖是某電路中的一部分，圖中已標明了電流方向，若a、b、c中的電流大小分別為0.3A、0.1A、1A，則d中的電流大小為（ ）
A．B．C．D．
【答案】B
【詳解】由圖中箭頭所指方向可得，c在干路上，a、b、d分別在支路上，由并聯電路電流特點得，d中的電流大小為
故ACD不符合題意，B符合題意。
故選B。
【變式演練3】在圖示的電路中，閉合開關S后，電流表A1、A2的指針位置如圖所示，則電流表A1的示數為 A，電流表A2的示數為 A。通過電阻R1的電流是 A。
【答案】 0.5 1.1 0.6
【詳解】[1][2]如圖所示，開關閉合后，兩電阻并聯，A1與R2串聯，測R2電流，A2在干路上，測總電流，根據并聯電路電流的規律，A1應接入0~0.6A的量程，分度值為0.02A，讀數為0.5A，A2應接入0~3A量程，分度值為0.1A，讀數為1.1A。
[3]通過電阻R1的電流是I1=I –I2=1.1A–0.5A=0.6A
類型2 串、并聯電路的電壓規律
（1）首先明確電路的串、并聯關系，必要時對電路進行等效處理，并畫出電路圖
（2）弄清楚電壓表測量哪一部分電路的電壓、根據題中的條件判斷出電壓表的量程
（3）根據串、并聯電路的電壓規律進行分析計算。
【例2】如圖所示，甲乙兩個電路的電源電壓恒定不變且相等，L1、L2、L3、L4是規格不同的四個小燈泡。先閉合開關S1、S2，發現電壓表V1的示數比V2的示數 ；再用電壓表V2分別測量L3、L4兩端的電壓，發現L3兩端的電壓與L4兩端的電壓大小 。
【答案】 小 相等
【詳解】[1][2]由圖甲可知，燈泡L1和L2串聯，電壓表V1測量L2兩端的電壓，由圖乙可知，燈泡L3和L4并聯，電壓表V2測量電源電壓，甲乙兩個電路的電源電壓恒定不變且相等，由串聯電路電壓的規律可知電壓表V1的示數比V2的示數小；用電壓表V2分別測量L3、L4兩端的電壓，L3和L4并聯，并聯電路各個支路的電壓相等，所以L3兩端的電壓與L4兩端的電壓大小相等。
【變式演練1】閉合如圖所示電路的開關，將滑動變阻器的滑片由右向左滑動的過程中（ ）
A．電流表示數變大，電壓表示數變大，燈泡變亮
B．電流表示數變小，電壓表示數變小，燈泡變暗
C．電流表示數不變，電壓表示數不變，燈泡亮度不變
D．電流表示數變大，電壓表示數變小，燈泡亮度不變
【答案】C
【詳解】圖示中，閉合開關，滑動變阻器與燈泡并聯接入電路，電流表測通過燈泡L的電流，電壓表測電源電壓，滑片由右向左滑動過程中，變阻器接入電路的阻值變小，電源電壓保持不變，電壓表示數不變。但燈泡這一支路的工作不受影響，通過的電流不變，電流表示數不變，燈泡亮度不變，故C符合題意，ABD不符合題意。
故選C。
【變式演練2】在如圖所示的電路中，S閉合后，下列說法正確的是（ ）
A．若甲是電流表，乙、丙是電壓表，S1閉合，U丙大于U乙
B．若甲是電壓表，乙、丙是電流表，S1斷開，I乙小于I丙
C．若電路是串聯電路，則乙表的示數小于丙表的示數
D．若電路是并聯電路，則丙表的示數大于乙表的示數
【答案】C
【詳解】A．若甲是電流表，乙、丙是電壓表，S1閉合，電路為只有R1的簡單電路，電壓表丙測量電源電壓，電壓表乙測量R1兩端的電壓，兩電壓表示數相等，故A錯誤；
B．若甲是電壓表，乙、丙是電流表，S1斷開，兩電阻并聯，電流表乙在干中路，電流表丙測量R1所在支路電流，因此I乙大于I丙，故B錯誤；
C．當開關S1閉合，三表均為電壓表時，該電路是串聯電路，電壓表丙測量電源電壓，電壓表乙測量R1兩端的電壓，則乙表的示數小于丙表的示數，故C正確；
D．當開關S1斷開，乙丙為電流表，甲為電壓表時，該電路是并聯電路，電流表乙在干路，電流表丙在支路，則丙表的示數小于乙表的示數，故D錯誤。
故選C。
【變式演練3】如圖所示，電源電壓為4.5V且保持不變，開關S閉合后，兩燈均發光，電壓表測的是燈 （選填“”或“”）兩端的電壓。若電流表的示數為，電壓表的示數為，則通過燈的電流為 A，燈兩端的電壓為 V。
【答案】 0.3 1.5
【詳解】[1]由電路圖知道，當閉合開關時，小燈泡L1和L2串聯，電壓表與燈泡L1并聯，則電壓表測L1兩端的電壓。
[2]由于串聯電路電流處處相等，所以，當電流表的示數為0.3A時，通過燈的電流也為0.3A。
[3] 根據串聯電路的電壓特點知道，燈L2兩端的電壓
題型三 電路的設計
【解題指導】
1、電路設計的方法：根據題目要求電路設計電路時，根據題目要求結合串并聯電路的特點來設計。用電器互相影響的一般設計為串聯電路，用電器互不影響的一般設計為并聯電路；當有多個開關時，注意開關的控制作用。
2、設計題的一般步驟
（1）根據題意，弄清用哪些器材。
（2）根據設計要求，畫出初步草圖。
（3）對照草圖再根據要求驗證。
（4）畫出規范的電路圖，完成設計。
【必備知識與關鍵能力】
電路設計注意事項
（1）用電器串并聯：用電器互相影響的，一般設計為串聯電路；用電器互不影響的，一般設計為并聯電路。
（2）開關的串并聯：兩個或兩個以上的開關同時閉合，用電器才能工作的，開關一般設計為串聯；無論閉合哪一個開關，都能控制用電器，開關一般設計為并聯。
（3）開關與用電器的關系：開關只能控制某個用電器，開關與用電器串聯；開關能控制整個電路，開關設計在干路上；開關與用電器并聯，開關閉合后用電器不工作，開關斷開后用電器工作——局部短路。
類型1 生活中的串、并聯電路
（1）解題時要抓住關鍵字詞，判斷是并聯還是串聯，再根據要求，用開關控制電路。
【例1】如圖甲是一款應急照明燈，其簡化原理圖如圖乙所示，當外部電源供電時，自動開關S接1，蓄電池處于充電狀態，蓄電池此時在電路中相當于 ；外部電路停電時，自動開關S接2，應急燈L1、L2正常發光，此時充電指示燈L3 （后兩空均選填“發光”或“不發光”），若將應急燈中的任意一個燈泡斷開，另一個燈泡 。
【答案】 用電器 不發光 發光
【詳解】[1]當外部電源能供電時，自動開關S接1，應急燈不亮，蓄電池此時消耗電能，在電路中相當于用電器。
[2]外部電路停電時，自動開關S接2，應急燈正常發光；此時指示燈L3沒有電流通過，處于斷路狀態，不發光。
[3]應急燈L1、L2并聯，并聯電路中各支路互不影響，若將應急燈中的任意一個燈泡斷開，另一個燈泡仍發光。
【變式演練1】有一個看不見內部情況的小盒，盒上有兩只燈泡，由一個開關控制，閉合開關兩燈都亮，斷開開關兩燈都滅；在開關閉合的情況下，擰下其中任一燈泡，另一燈泡都滅，符合要求的電路圖是（ ）
A．B．C．D．
【答案】A
【詳解】A．由電路圖可知，兩燈泡串聯，閉合開關，兩個燈泡同時亮，斷開開關，兩個燈泡同時滅，擰下其中任一燈泡，電路斷路，另一燈不亮，故A符合題意；
B．由電路圖可知，兩燈泡并聯，開關S位于L1支路，斷開開關，燈泡L2仍然亮，在開關閉合的情況下，擰下其中任一燈泡，另一個燈泡仍然亮，故B不符合題意；
C．由電路圖可知，兩燈泡并聯，開關位于干路，閉合開關兩燈都亮，擰下其中任一燈泡，另一燈亮，故C不符合題意；
D．由電路圖可知，開關S與L2并聯后再與L1串聯，閉合開關S，L2被短路，L2不亮，L1亮，故D不符合題意。
故選A。
【變式演練2】下列關于串、并聯電路的說法中正確的是（ ）
A．家庭電路中電冰箱與電視機之間一定是并聯的
B．馬路上的路燈串成一串，是串聯電路
C．閉合開關兩燈都亮，斷開開關兩燈都滅，則兩燈一定是串聯的
D．兩用電器電流相等，這兩用電器一定是串聯
【答案】A
【詳解】A．在家庭電路中，各個用電器之間需要獨立工作，互不影響，因此它們之間一定是并聯的。這樣，即使一個用電器關閉或出現故障，其他用電器仍然可以正常工作。所以，家庭電路中電冰箱與電視機之間一定是并聯的，故A正確；
B．馬路上的路燈雖然看起來是串成一串的，但實際上它們之間也是并聯的。這是因為如果其中一個路燈損壞，其他路燈仍然可以正常工作，互不影響。故B錯誤；
C．閉合開關兩燈都亮，斷開開關兩燈都滅，這并不能說明兩燈一定是串聯的。因為即使是并聯電路，如果開關位于干路上，那么閉合開關時兩燈也會同時亮，斷開開關時兩燈也會同時滅。故C錯誤；
D．兩用電器電流相等，這并不能說明這兩用電器一定是串聯的。在并聯電路中，如果兩個用電器的規格（如電阻、功率等）完全相同，那么它們各自的電流也會相等。因此，電流相等并不能作為判斷串、并聯電路的唯一依據。故D錯誤。
故選A 。
【變式演練3】盲人因為看不見，很容易走進危險區域，為此小明設計了如圖所示的報警器，它由木板、彈簧、接觸片（A、B、C，電阻均可忽略）和報警電路組成。閉合開關S，當盲人未踩到危險區域B時，接觸片B與A、C接觸，接觸片B相當于電路中的 ，此時電鈴被 ；若盲人踩到危險區域B時，接觸片B在重力作用下與A、C分開，此時出現的現象是 。
【答案】 開關 短路 燈亮鈴響
【詳解】[1][2][3]由圖可知，接觸片B可以控制電路的通斷，相當于開關；未踩到危險區域B時，接觸片B與A、C接觸，把電鈴短路，鈴不響；若盲人叔叔踩到危險區域B時，接觸片B在壓力作用下與A、C分開，此時燈泡和電鈴串聯，電路中有電流通過，此時燈亮鈴響。
類型2 串并聯電路的設計
①明確設計要求。
②判斷用電器的連接方式：用電器不同時工作時一般為并聯，用電器同時工作時，可能為串聯也可能是并聯。
③開關的連接方式：判斷開關的作用是控制干路還是支路。
④畫出電路圖并驗證電路圖是否正確。
【例2】李師傅家有一個小型工作間，里面擺放著一臺由小型電動機驅動的木工切割機（用M表示）、一個用于照明的壁燈L。為了安全和節能的考慮，該工作間的電路滿足：需要照明時閉合開關壁燈L亮；需要使用木工切割機時閉合開關啟動電動機；兩者可以獨立工作。請在答題卡指定位置設計符合題意的電路圖。
【答案】
【詳解】兩個用電器各由一個開關控制，且可以獨立工作，說明兩個用電器是并聯的，開關分別裝在支路上，電路如下：
【變式演練1】某中學的智慧校園門禁系統可以使用刷臉（S）、校園卡（）或保衛室控制（）開門。使用時，三者單獨閉合都可以使電機轉動打開門鎖，下列電路中符合設計要求的是（ ）
A．B．
C．D．
【答案】A
【詳解】A．使用時S、和三者單獨閉合都可以使電機轉動打開門鎖，可知S、和并聯再與電機串聯，故A符合題意；
B．若選用此圖，要求必須刷臉，刷臉成功后，校園卡或者保衛室可以實現開門，故B不符合題意；
C．若選用此圖，要求必須刷臉，刷臉成功后，若使用校園卡，會造成電源短路，故C不符合題意；
D．若選用此圖，使用時S、和都閉合開關，才能打開校門，故D不符合題意。
故選A。
【變式演練2】小芳觀看了動畫片喜羊羊與灰太狼之后，想幫羊村長設計一個電路。當警衛室內的開關閉合時報警系統啟用，用導線圍著羊村的柵欄一圈，若灰太狼闖入羊村就會把導線扯斷，此時燈亮且電鈴響，提醒羊群注意安全。其中為保護電阻，符合要求的電路圖是（ ）
A．B．
C．D．
【答案】B
【詳解】A．分析電路圖，當閉合開關，圍著羊村的導線沒被扯斷，電源短路，會損壞電源，故A不符合題意；
B．分析電路圖，當閉合開關，圍著羊村的導線將電燈和電鈴短路，沒有電流通過電燈和電鈴，燈不亮，鈴不響，電路中R0通電工作，電源不會短路。當灰太狼闖入羊村，圍著羊村的導線被扯斷，電流從電源正極出發，經電燈、電鈴、R0回到負極，此時有電流通過電燈和電鈴，燈亮，電鈴響，發出警報。故B符合題意；
C．分析電路圖，當閉合開關，電流有兩條路徑，分別是由正極經電燈、電鈴回到負極；由正極經圍著羊村的導線、R0回到負極，是并聯電路，此時燈亮、鈴響。當圍著羊村的導線被扯斷，R0所在支路斷路，根據并聯電路特點，電燈、電鈴的工作不受影響，仍然燈亮、鈴響。故C不符合題意；
D．分析電路圖，當閉合開關時，電燈、電鈴、R0是串聯接入電路中，此時燈亮、鈴響。當圍著羊村的導線被扯斷時，串聯電路發生斷路，所有用電器都不能工作，燈滅、鈴不響。故D不符合題意。
故選B。
【變式演練3】按要求作圖。
某車間溫度要求在30℃以下，請你用如圖-2所示的器材（圖中左側部分為特制水銀溫度計，它兩端各伸出一段金屬絲），為該車間設計一個溫度自動報警裝置，要求溫度低于30℃時，只有燈泡亮，當溫度高于30℃時，電鈴響，燈泡亮，請將圖中器材連接起來。
【答案】
【詳解】（1）由題意可知，當溫度降低時，水銀的液面降低，只有燈泡工作；當溫度上升時，液面升高，液面與金屬絲相連，電鈴響；電鈴和燈泡能獨立工作，則燈泡和電鈴是并聯的；溫度高于30℃，電鈴響，則溫度計與電鈴是串聯的，然后與燈泡并聯，如圖所示：
1．如圖，電源電壓不變，閉合開關和，小燈泡和均正常發光，電流表有示數。下列分析正確的是（ ）
A．小燈泡和串聯
B．若斷開開關，電路中只有小燈泡發光
C．若小燈泡比亮，原因是小燈泡兩端的電壓比兩端的電壓大
D．若斷開開關，電流表示數會變小
【答案】D
【詳解】A．根據實物圖可知，電流有兩條路徑回到電源負極，可知小燈泡L1和L2并聯，故A錯誤；
B．根據實物圖可知，若斷開干路開關S1，整個電路斷路，兩只小燈泡都不發光，故B錯誤；
C．根據實物圖可知，小燈泡L1和L2并聯，所以小燈泡L1和L2兩端的電壓相等，故C錯誤；
D．根據實物圖可知，電流表測量干路電流，若斷開開關S2，燈L2被斷開，減少一條支路，而另一條支路不受影響，所以電流表示數減小，故D正確。
故選D。
2．用如圖甲所示電路探究串聯電路的電壓特點，下列關于該實驗說法正確的是（ ）
A．如果短路，閉合開關，電壓表的示數為
B．閉合開關后，電壓表指針如圖乙所示，指針偏轉太小，可以調整其量程
C．測出兩端電壓后，將電壓表導線從a改接到c，測出兩端電壓
D．應多準備幾個不同規格的燈泡，以便進行多次實驗從而減小誤差
【答案】B
【詳解】A．如果L1短路，閉合開關，電壓表相當于測導線電壓，示數接近0V，實際不為0，故A錯誤；
B．如果電壓表指針偏轉太小，說明選擇的量程過大，應該調整到較小的量程以獲得準確的讀數，故B正確；
C．測出L1兩端電壓后，如果將電壓表左側導線從a改接到c，電壓表正負接線柱接反，不能直接測出L2兩端電壓，還會損壞電壓表，故C錯誤；
D．使用不同規格的燈泡進行多次實驗可以減少偶然誤差，尋找普遍規律，不是減少誤差，故D錯誤。
故選B。
3．2024年9月25日，蒲城縣果業發展中心組織蒲城縣酥梨協會首站從陜西科技大學啟航，開展“蒲城酥梨進高?！被顒樱F(xiàn)場有抽獎、榨梨汁、送小禮品等暖心互動。如圖是用來榨梨汁的榨汁機，該榨汁機設置了電源開關和安全開關，當杯體放在主機上時，自動閉合，此時再手動閉合，電動機才能啟動。下列電路圖符合要求的是（ ）
A．B．C．D．
【答案】D
【詳解】根據題意，只有兩個開關都閉合后電動機才能工作，說明兩個開關串聯，且同時控制電動機，因此是兩個開關和電動機串聯，故D符合題意，ABC不符合題意。
故選D。
4．在“探究串聯電路中各處電流的關系”實驗中，某同學用電流表分別測出圖中a、b、c三處的電流大小，并初步得到它們之間關系的結論。為了進一步探究它們之間的關系，下一步他的操作是（ ）
A．得出結論，整理實驗器材
B．改變開關S的位置，再次測量a、b、c三處的電流
C．將圖中兩只燈泡位置對調，再次測量a、b、c三處的電流
D．換用不同規格的燈泡，再次測量a、b、c三處的電流
【答案】D
【詳解】根據一組數據得出的結論有偶然性，為得出普遍性的結論，要換用不同規格的燈泡多次測量，改變開關S的位置，將圖中兩只燈泡位置對調，只能得到一組數據，故ABC不符合題意，D符合題意。
故選D。
5．如圖所示的電路，下列判斷正確的是（ ）
A．閉合開關S1、S3，斷開開關S2時，燈L1、L2串聯
B．同時閉合開關S1、S2、S3時，電源短路
C．閉合開關S1、S2，斷開開關S3時，燈L1亮、L2不亮
D．閉合開關S2，斷開開關Sl、S3時，燈L1、L2并聯
【答案】B
【詳解】A．當閉合開關S1?、S3?，斷開開關S2時，電流從電源正極出發，分別流經L1?和L2?，然后匯合回到電源負極，此時L1和L2?是并聯，并非串聯，故A錯誤；
B．同時閉合開關S1、S2?、S3?時，電流會不經過用電器，直接從電源正極通過S1、S2?、S3回到電源負極，造成電源短路。故B正確；
C．閉合開關S1?、S2，斷開開關S3?時，L1被短路，電路為只有L2的簡單電路，即L1不亮，L2亮，故C錯誤；
D．閉合開關S2，斷開開關S1、S3?時，電流從電源正極出發，依次經過L1?、S2、L2回到電源負極，電流只有一條路徑，此時L1和L2是串聯，故D錯誤。
故選B。
6．關于如圖所示的電路圖，下列說法正確的是（ ）
A．閉合S2，斷開S1、S3時，電路是斷路
B．閉合S1、S2，斷開S3時，電源可能被燒壞
C．閉合S1、S3，斷開S2時，L1和L2都不發光
D．閉合S2、S3，斷開S1時，只有L2發光
【答案】B
【詳解】A．閉合S2，斷開S1、S3時，電流從正極流出，經L1、L2、開關S2回到電源負極，電路是通路，故A錯誤；
B．閉合S1、S2，斷開S3時，電流從正極流出，經S1、S2回到電源負極，形成電源短路，可能燒毀電源，故B正確；
C．閉合S1、S3，斷開S2時，電流從正極流出，一支經S1、L2，另一支經L1后與流經L2的電流匯合，形成并聯電路，L1、L2都發光，故C錯誤；
D．閉合S2、S3，斷開S1時，電流從正極流出，經L1、開關S3回到電源負極，L2被短路，所以L1會發光，L2不會發光，故D錯誤。
故選B。
7．如圖為封閉小區常見的智能門禁系統，住戶可以通過刷卡或人臉識別進入小區，當門禁系統接通電源后，指示燈發光。住戶刷卡或人臉識別成功時（相當于分別閉合對應的開關），電動機工作，控制門打開。下列關于門禁系統的簡化電路設計合理的是（ ）
A．B．C．D．
【答案】B
【詳解】由題意可知，人臉識別、刷卡識別，只要其中一種方式識別成功，則相應開關閉合從而使電動機啟動工作，所以兩個開關應并聯后再與電動機串聯在電源上；燈泡與電動機能獨立工作，是并聯的，故B符合題意，ACD不符合題意。
故選B。
8．軒軒為學校設計了一款智能路燈，夜晚當校園光線變暗時，光敏開關自動閉合，燈亮，實現低亮度照明；當有人靠近時，開關自動閉合，燈也亮，亮度增加。下列電路圖設計符合要求的是（ ）
A．B．C．D．
【答案】C
【詳解】A．分析電路圖可知，夜晚當校園光線變暗時，光敏開關自動閉合，開關仍是斷開，電路斷路，燈L1不能通電發光，故A不符合題意；
B．分析電路圖可知，當S1，S2均閉合時，電源短路，兩燈都不能發光，故B不符合題意；
C．由圖可知，兩燈并聯。光敏開關S1閉合燈L1亮，當有人靠近時，開關自動閉合，燈也亮，故C符合題意；
D．由圖可知，光敏開關S1閉合，兩個燈泡都發光，兩個開關都閉合，電源被短路，兩個燈泡都不發光，故D不符合題意。
故選C。
9．如圖所示，若使燈L1、L2串聯接入電路，應只閉合開關 ；若將S1、S2、S3同時閉合，此時電路會發生 。
【答案】 S3 短路
【詳解】[1]若使燈L1、L2串聯接入電路，則電路中只有一條路徑，兩燈應 “首尾相接”，此時應只閉合開關S3。
[2]若將S1、S2、S3同時閉合，此時電流從電源的正極出發，不經過用電器直接回到電源負極，電路會發生短路現象。
10．在如圖所示的電路中，要讓燈、組成串聯電路，則需要閉合 ；要讓燈、組成并聯電路，則需要閉合 。
【答案】 S1 S2、S3
【詳解】[1]串聯電路電流只有一條路徑，要使燈L1和L2組成串聯電路，由圖可知，電流從正極出發經燈泡L1、開關S1、L2回負極，則應只閉合開關S1即可。
[2]要使燈L1和L2組成并聯電路，由圖可知，電流從正極出發分兩支，一支經開關S2、燈泡L2，另一支經燈泡L1、經開關S3，然后匯合回到負極，故要使燈L1和L2組成并聯電路，應閉合開關S2、S3。
11．如圖是兩燈電流隨電壓變化的圖像，兩燈額定電壓均為6V。若將兩燈并聯后接入電路，則干路電流最大為 A；若將兩燈串聯后接入電路，在保證電路安全的情況下，電源電壓最大為 V。
【答案】 0.9 8
【詳解】[1]若將兩燈并聯后接入電路，兩燈電壓相同，最大電壓為6V，根據圖像可知，兩燈的電流分別為0.6A、0.3A，則干路電流最大為
[2]若將兩燈串聯后接入電路，兩燈電流相同，在保證電路安全的情況下，當電流為0.3A時，燈B兩端電壓為6V，燈A為2V，電源電壓最大為
12．如圖所示的電路中，電壓表所用的量程不明，閉合開關后，和的示數分別如圖甲、乙所示，則兩端的電壓是 V，若的燈絲突然燒斷，則電壓表的示數 （選填“變大”、“變小”或“不變”）。
【答案】 3.5 變大
【詳解】[1]由電路圖得，燈泡L1、L2串聯，電壓表V1測量電源電壓，電壓表V2測量燈泡L2電壓。電源電壓最大，電壓表V1指針偏轉角度比電壓表V2小，則電壓表V1量程選用0~15V，分度值為0.5V，示數為6V；電壓表V2量程選用0~3V，分度值為0.1V，示數為2.5V。由串聯電路電壓特點得，L1兩端的電壓是
[2]若L2的燈絲突然燒斷，電壓表V2串聯在電路中，示數幾乎等于電源電壓，示數變大。
13．如圖所示電路，電源電壓不變，將開關S、都閉合，燈泡與正常發光，兩燈是 聯，電流表測量通過 （選填“”“”或“和”）的電流，此時斷開開關，電流表的示數 （選填“變大”“變小”或“不變”）。
【答案】 并 L2 不變
【詳解】[1][2]據圖可知，將開關S、都閉合，電流從電源的正極流出分別經過兩個燈泡回到電源的負極，兩燈泡是并聯的；此時電流表與燈泡在同一條支路上，測的電流。
[3]當斷開開關，此時電路為燈泡單獨串聯，由于各支路用電器互不影響，因此電流表的示數不變。
14．如圖所示電路中，若使燈泡、組成串聯電路，應閉合開關 ；若使燈泡、組成并聯電路，應閉合開關 ；若閉合開關、、，該電路會發生 。
【答案】 、 短路
【詳解】[1]如圖所示電路中，只閉合開關時，電路中只有一條路徑，此時燈泡、組成串聯電路。
[2]若使燈泡、組成并聯電路，應閉合開關和。
[3]閉合開關，導線直接將電源正負極接通，電路出現短路。
15．如圖所示，圖甲是一種時尚的烹飪工具——空氣炸鍋。使用它時發現：空氣炸鍋通過兩個開關可以讓電動機和發熱管同時工作產生熱風，也可以在加熱結束后讓電動機單獨工作吹冷風給發熱管降溫，但是不會只發熱而不吹風。請在圖乙的虛線框內畫出兩個開關并完成空氣炸鍋工作的電路圖。
【答案】
【詳解】空氣炸鍋也可以在加熱結束后讓電動機單獨工作吹冷風給發熱管降溫，說明電動機和發熱管互不影響，故電動機和發熱管是并聯的；有一個開關需要在干路上，控制整個電路；可以在加熱結束后讓電動機單獨工作吹冷風給發熱管降溫，但是不會只發熱而不吹風，說明發熱管支路需要一個開關控制，故電路圖如圖所示：
16．小明去養老院做社工，為老年人設計一個夜間感應燈電路，可實現在夜晚檢測到人體活動時自動開啟LED燈，其中S1為紅外傳感器（感應到紅外線時自動閉合，否則斷開），S2為光敏傳感器（光線弱時自動閉合，光線強時自動斷開）。請用筆畫線代替導線將電路圖連接完整。
【答案】
【詳解】由題知，夜間感應燈需在晚上且有人活動時才開啟，即S、S1、S2都閉合時，燈泡才亮，所以S1、S2應串聯，電路的連接如圖所示：
17．如圖是練習使用滑動變阻器改變燈泡亮度的未完成電路，請用筆畫線代替導線完成電路的連接，并在虛線方框中畫出對應的電路圖.要求：燈L1、L2并聯，開關同時控制兩燈，滑動變阻器只控制L1的亮度，且滑片向左移動時，燈L1變亮。
【答案】
【詳解】燈L1、L2并聯，開關同時控制兩燈，開關接在干路上，滑動變阻器只控制L1的亮度，且滑片向左移動時，燈L1變亮，電阻變小，故滑片以左電阻絲連入電路中且與燈L1串聯，如下左所示，根據實物圖畫出電路圖，如下右所示：
18．為了安全，電動自行車的廠家設計只有當車鑰匙開啟且捏閘剎車時，車輛才能啟動。車鑰匙開啟相當于閉合開關，捏閘剎車相當于閉合開關，請將下圖中電路圖補充完整。
【答案】
【詳解】由于只有當S1?和S2?都閉合電路才通路，車輛才能啟動，所以兩個開關S1、S2應與電動機M串聯，然后再連接到電源兩端，如圖所示：
